Hassas Redüktörler ve Motorların Kapsamlı Analizi

Bu makale, dört ana hassas redüktör kategorisinin en kapsamlı analizini ve tanıtımını sunmakta ve özellikle hassas motorlar olmak üzere gelecekteki gelişim eğilimlerini açıklamaktadır.

Hassas Redüktörlerin Sınıflandırılması

Hassas redüktörler temel olarak harmonik redüktörler, planet redüktörler, RV redüktörler ve sikloidal pinyon redüktörler olarak sınıflandırılır.

Hassas Harmonik Redüktör

Harmonik redüktör, elastik deformasyon yoluyla iletim sağlayan yeni bir redüksiyon mekanizması türüdür. Geleneksel rijit mekanik iletim modundan ayrılır ve mekanik güç iletimini gerçekleştirmek için esnek bileşenler kullanır. Bir harmonik redüktör temel olarak üç ana bileşenden oluşur: bir dalga üreteci, iç diş profiline sahip rijit bir dişli (dairesel spline) ve dış diş profiline sahip esnek bir dişli (flexspline).

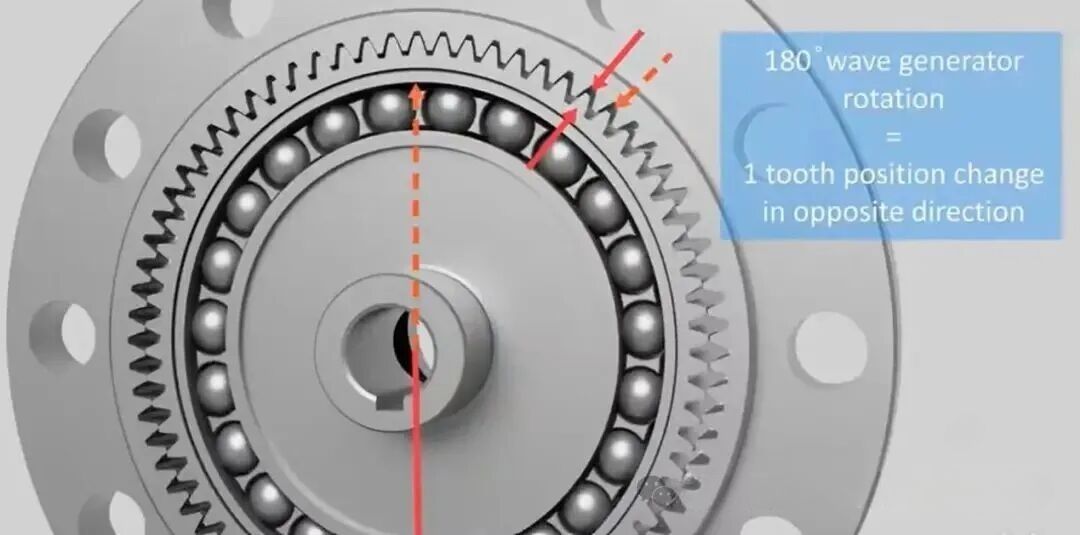

Dalga üreteci, iki ucu flexspline'ın iç duvarına sıkıca bastırılan bir kam bileşenidir. Flexspline, büyük elastik deformasyona uğrayabilen ince cidarlı bir dişlidir. Dalga üreteci flexspline'ın içine yerleştirildiğinde, flexspline'ın kesitinin dairesel şekilden eliptik şekle dönüşmesini zorlar. Büyük eksenin iki ucunda, flexspline'ın dişleri dairesel spline'ın dişleriyle tamamen kavraşırken, küçük eksenin iki ucuna yakın bölgelerde dişler dairesel spline'dan tamamen ayrılır.

Harmonik redüktörler büyük redüksiyon oranları, kompakt dış yapı, az sayıda bileşen ve yüksek iletim verimliliği özelliklerine sahiptir. Genellikle robotların ön kol, bilek veya el kısmına monte edilirler.

Harmonik redüktörler, diferansiyel diş hareketi yoluyla hız düşürme ve tork yükseltme sağlar. Tipik çalışma prensibi, dalga üretecinin giriş, dairesel spline'ın sabit ve flexspline'ın çıkış olduğu bir konfigürasyonu benimser. Eliptik dalga üreteci motor miline bağlanır ve dairesel flexspline içine monte edilerek elastik deformasyona neden olur. Büyük eksende, flexspline dişleri dairesel spline dişleriyle tamamen kavraşır, küçük eksende ise tamamen ayrılır; kalan bölgeler geçişli kavraşma halindedir. Dalga üreteci sürekli döndükçe, flexspline tekrar tekrar deforme olur ve diferansiyel diş hareketi üretir. Kavraşma durumu, kavraşma, tam dişleme, ayrılma ve yeniden kavraşma süreçleri boyunca sürekli değişir; bu da flexspline'ın dairesel spline'a göre dalga üretecinin ters yönünde yavaşça dönmesine neden olarak hareketin iletilmesini sağlar.

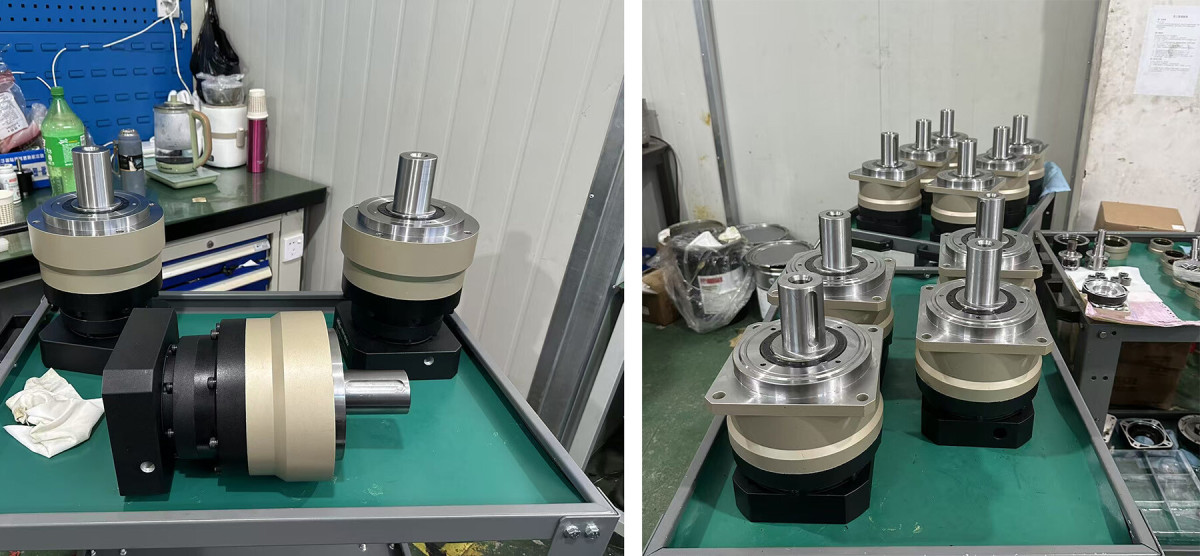

Hassas Planet Redüktör

Bir hassas planet redüktör temel olarak güneş dişlisi, planet dişlileri, planet taşıyıcısı ve halka dişliden oluşur. Redüksiyon prensibi dişli iletimine dayanır. Çalışma sırasında bir servo motor veya başka bir tahrik kaynağı güneş dişlisini döndürür. Güneş dişlisi ile planet dişlileri arasındaki kavraşma, planet dişlilerinin kendi eksenleri etrafında dönmesine neden olur. Aynı zamanda planet dişlileri, gövdeye sabitlenmiş iç halka dişli ile kavraşarak dönerken halka dişli boyunca yuvarlanır ve güneş dişlisi etrafında bir “devinim” hareketi oluşturur.

Planet dişlileri hareketi, çıkış miline bağlı olan ve çıkış torkunu ileten planet taşıyıcısına aktarır. Genellikle birden fazla planet dişlisi aynı anda çalışır, yükü paylaşır ve çıkışı birlikte sürer.

Hassas planet redüktörler temel olarak tek kademeli ve çok kademeli yapılar halinde sunulur. Çok kademeli planet redüktörler, tek kademeli tasarım temelinde birden fazla kademe ekler; her kademe güneş dişlisi, planet dişlileri ve halka dişliden oluşur ve çıkış hızını daha da düşürmek ve torku artırmak için kademeli bir yapı oluşturur. Birden fazla planet dişlisinin yükü dağıtması ve yük kapasitesini artırmasına rağmen, eklenen her dişli kavraşması iletim verimliliğini düşürür. Kompakt yapıyı korumak için çok kademeli planet redüktörler genellikle gövde olarak da işlev gören ortak bir halka dişliyi paylaşır.

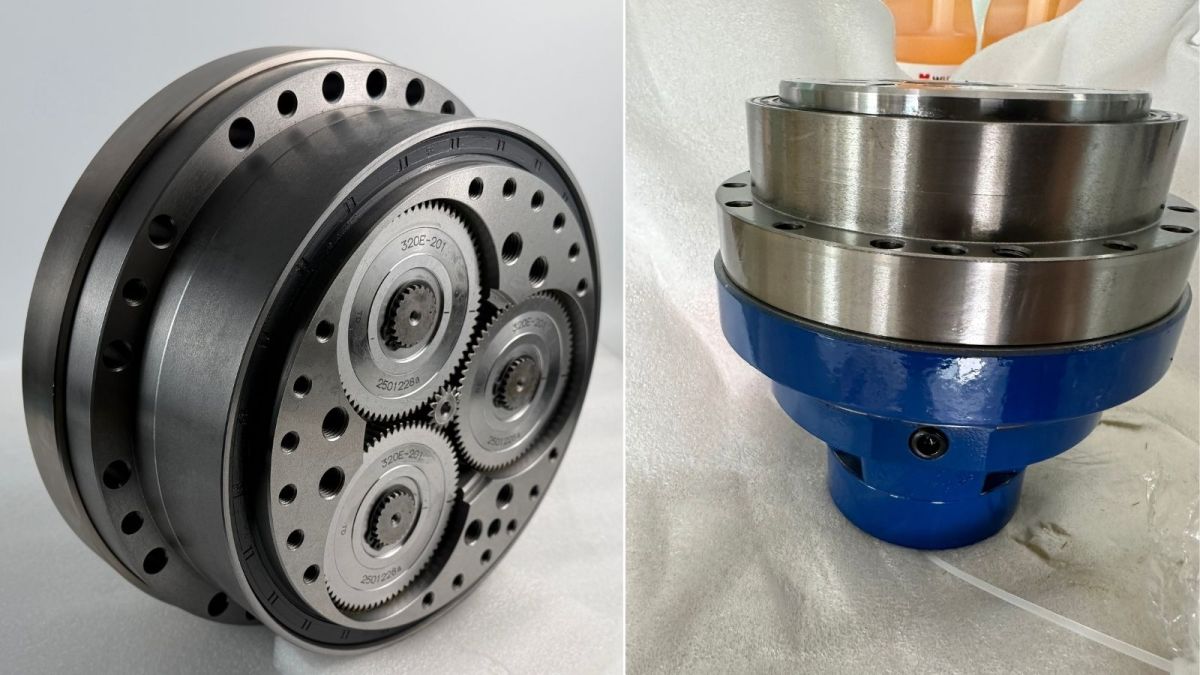

Hassas RV Redüktör

Bir RV redüktör, birinci kademe planet dişli redüktörü ile ikinci kademe sikloidal pinyon redüktörden oluşan iki kademeli bir redüksiyon sistemidir.

Birinci kademe redüksiyon: Güneş dişlisi motora bağlanır ve motor güneş dişlisini döndürür. Güneş dişlisi, planet dişlilerini tahrik eder; bunlar ön ve arka uçları planet dişlilerine ve RV dişlilerine (sikloidal diskler) bağlı olan bir krank miline bağlanmıştır. Planet dişlileri döndükçe krank mili de aynı hızda döner. Planet dişlilerinin diş sayısının daha fazla olması nedeniyle, dönme hızları giriş dişlisinden daha düşüktür ve böylece birinci kademe redüksiyon sağlanır.

İkinci kademe redüksiyon: Giriş mili, birinci kademedeki krank milidir. İki sikloidal disk (RV dişlisi), krank milinin eksantrik kısmına iğneli rulmanlar aracılığıyla monte edilir. Gövdenin pim halkasındaki pim sayısı, sikloidal disklerdeki diş sayısından bir fazladır. Krank mili bir tur döndüğünde, sikloidal diskler bir eksantrik hareket çevrimini tamamlar ve krank milinin ters yönünde bir diş döner, böylece ilave redüksiyon sağlanır.

Sikloidal Pinyon Redüktör

Sikloidal pinyon redüktör, ilk olarak 1926 yılında Alman mühendis Lorenz Braren tarafından önerilen hassas sikloidal iletim teknolojisini benimser. Bu, episikloidal diş profili kullanan küçük diş farkına sahip bir planet iletimidir. Temel bileşenleri sikloidal diskler ve pinyonlar olduğu için sikloidal pinyon redüktör olarak bilinir ve bir RV redüktör türüdür.

Özellikle, “sikloidal” ifadesi, kısa bir episikloidin eşit uzaklıklı eğrisi olan sikloidal diskin gerçek profilini ifade eder. İç yuvarlanma yöntemine göre, bir yuvarlanma çemberi sabit bir taban çemberinin içinde kaymadan yuvarlanarak bir sikloidal yörünge oluşturur. Yuvarlanma çemberine sabitlenmiş bir nokta, yuvarlanma sırasında kısa bir episikloid çizer. Bu yörüngedeki noktalar merkez alınarak eşit yarıçaplı çemberler çizildiğinde, bu çemberlerin zarfı sikloidal diskin gerçek diş profilini oluşturur.

Farklı Redüktörlerin Özellikleri ve Uygulama Senaryoları

RV redüktörler; yüksek hassasiyet, büyük redüksiyon oranları, yüksek rijitlik, güçlü aşırı yük kapasitesi, uzun hizmet ömrü ve yüksek yorulma dayanımı ile düşük titreşim, düşük gürültü ve düşük enerji tüketimi özelliklerine sahiptir. Genellikle bacak, bel ve dirsek eklemleri gibi yüksek tork gereksinimi olan robot eklemlerinde ve ağır yüklü endüstriyel robotlarda kullanılırlar. Birinci, ikinci ve üçüncü eksenler tipik olarak RV redüktör kullanır. Geniş redüksiyon oranı aralığı, kararlı hassasiyet, yüksek yorulma dayanımı ile yüksek rijitlik ve tork kapasitesi nedeniyle, RV redüktörler özellikle robot kolları ve tabanlar gibi ağır yük konumlarında avantajlıdır.

Harmonik redüktörler; büyük ve esnek redüksiyon oranları, yüksek hassasiyet, kompakt boyut, hafiflik, düzgün iletim, düşük gürültü ve kapalı alanlarda hareket iletebilme özelliklerine sahiptir. Geleneksel redüktörlerle karşılaştırıldığında, harmonik redüktörler aynı çıkış torkunu daha küçük boyut ve daha düşük ağırlıkla sağlayabilir; bu da onlara robot ön kolları, bilekler ve ellerde avantaj kazandırır. Ancak hareket hassasiyetleri zamanla azalır, bu nedenle genellikle hafif yüklü endüstriyel robotlarda veya büyük robotların uç eksenlerinde, ayrıca havacılık, hassas işleme ve tıbbi ekipmanlarda kullanılırlar.

Planet redüktörler, kompakt boyutları ve uzun hizmet ömürleri nedeniyle servo, step motor ve DC tahrik sistemlerinde yaygın olarak kullanılır. Ancak tek kademeli planet redüktörlerin redüksiyon oranları sınırlıdır ve yüksek tork elde etmek çok kademeli konfigürasyonlar gerektirir; bu da boyut ve ağırlığı artırır. Uygulamalar arasında mobil robotlar, yeni enerji ekipmanları, üst segment takım tezgahları ve akıllı ulaşım yer alır. Tesla’nın Optimus robotu maharetli ellerde planet redüktörler kullanırken, bazı robot üreticileri bacaklar ve kalça eklemlerinde planet redüktörler uygular.

Sikloidal pinyon redüktörler, çok dişli kavraşma sayesinde yüksek yük kapasitesi, nispeten yüksek iletim hassasiyeti, kompakt boyut, hafiflik ve düzgün iletim sunar. Yapıları karmaşık ve hassasiyetleri harmonik redüktörlere göre biraz daha düşük olsa da, yüksek yük kapasiteleri onlara insansı robotların bel ve kalça gibi yüksek yük taşıyan eklemlerinde kullanım için güçlü bir potansiyel kazandırır.

Farklı Hassas Redüktörlerin Karşılaştırılması

Harmonik redüktör: çalışma prensibi, dalga üretecinin hareketinin flexspline deformasyonunu sürmesi ve küçük bir diş farkı yoluyla dairesel spline ile kavraşarak redüksiyon sağlamasını içerir; yapı dalga üreteci, flexspline ve dairesel spline'dan oluşur; daha yüksek birim fiyat; daha düşük ağırlık; yüksek iletim hassasiyeti; nispeten yüksek verimlilik; yüksek redüksiyon oranı; uzun tasarım ömrü; nispeten yüksek burulma rijitliği; avantajlar arasında yüksek redüksiyon oranı, yüksek hassasiyet, kompakt yapı ve hafiflik bulunur; dezavantajlar arasında sınırlı yük kapasitesi ve daha kısa hizmet ömrü yer alır.

Planet redüktör: çalışma prensibi, planet dişlilerinin güneş dişlisinin tahriki altında dönmesini içerir; güneş dişlisi, planet dişlileri ve halka dişliden oluşan basit yapı; daha düşük birim fiyat; daha düşük ağırlık; orta düzey iletim hassasiyeti; yüksek verimlilik; orta redüksiyon oranı; uzun tasarım ömrü; yüksek burulma rijitliği; avantajlar arasında basit yapı ve kompakt tek kademeli tasarım bulunur; dezavantajlar arasında daha düşük redüksiyon oranı ve daha düşük çıkış torku yer alır.

RV redüktör: planet ve sikloidal kademelere sahip iki kademeli iletim; çok sayıda bileşene sahip karmaşık yapı; yüksek birim fiyat; daha yüksek ağırlık; yüksek iletim hassasiyeti; yüksek verimlilik; yüksek redüksiyon oranı; uzun tasarım ömrü; yüksek burulma rijitliği; avantajlar arasında güçlü yük kapasitesi, yüksek burulma rijitliği ve kararlı hassasiyet bulunur; dezavantajlar arasında büyük boyut ve sınırlı uygulama senaryoları yer alır.

Sikloidal pinyon redüktör: çalışma prensibi, eksantrik hareketin küçük bir diş farkı kullanarak sikloidal diskleri pinyonlar etrafında dönmeye sevk etmesini içerir; yapı sikloidal diskler, pinyonlar ve eksantrik milleri içerir; nispeten yüksek birim fiyat; daha düşük ağırlık; nispeten yüksek iletim hassasiyeti; yüksek verimlilik; yüksek redüksiyon oranı; uzun tasarım ömrü; yüksek burulma rijitliği; avantajlar arasında büyük yük kapasitesi, kompakt boyut, hafiflik ve düzgün iletim bulunur; dezavantajlar arasında karmaşık üretim ve harmonik redüktörlere kıyasla daha düşük hassasiyet yer alır.

Hassas Redüktörlerin Prensipleri, Parametreleri, Avantajları ve Dezavantajları

Hassas redüktörlerin temel teknik göstergeleri arasında burulma rijitliği, redüksiyon oranı, iletim verimliliği, iletim hassasiyeti, iletim hatası, kalkış torku, kayıp hareket ve boşluk yer alır.

Burulma rijitliği, bir bileşenin tork altında burulma deformasyonuna karşı koyma yeteneğini veya anma yük torkunun elastik açısal deformasyona oranını ifade eder; yapısal tasarım, rulman destek yöntemi, rulman tipi, dişli rijitliği ve hassasiyeti ile redüksiyon oranından etkilenir.

Redüksiyon oranı, giriş hızı ile çıkış hızı arasındaki orandır; daha büyük bir redüksiyon oranı daha düşük çıkış hızı ve daha yüksek torkla sonuçlanır; dişli diş sayıları ve redüksiyon kademelerinin sayısından etkilenir.

İletim verimliliği, çıkış gücünün giriş gücüne oranıdır ve redüksiyon oranı, hız, yük torku, sıcaklık, yağlama koşulları, malzeme seçimi, iletim kademeleri, yapısal tasarım, dişli hassasiyeti, dişli konumlandırması ve montaj kalitesinden etkilenir.

İletim hassasiyeti ve iletim hatası, tek yönlü giriş dönüşü sırasında gerçek çıkış açısının teorik açıya ne kadar yakın olduğunu tanımlar; tasarım, işleme, montaj ve yağlamadan etkilenirler.

Kalkış torku, yüksüz kalkış için gereken torktur ve yapısal tasarım, redüksiyon oranı, sürtünme katsayıları ve rulman kalitesinden etkilenir.

Kayıp hareket, giriş mili yön değiştirdiğinde çıkış milinin açısal gecikmesini ifade eder ve tasarım, üretim kalitesi, aşınma, kurulum ve ayardan etkilenir.

Boşluk, çıkış ve gövde sabitlendiğinde ve ±2% anma torku dönüşümlü olarak uygulandığında girişte oluşan küçük açısal yer değiştirmeyi ifade eder; dişli hassasiyeti, rulman hassasiyeti, yağ filmi kalınlığı, takım tezgahı hassasiyeti, montaj hassasiyeti ve çalışma sıcaklığından etkilenir.

Hassas Motorlar Neden Geleceğin Eğilimidir

Hassas motor, bir hassas redüktörü bir motorla birleştiren entegre bir modüldür. Endüstriyel otomasyon, insansı robotlar, yarı iletken ekipmanları ve tıbbi cihazların hızla gelişmesiyle birlikte, entegre redüktör-motor çözümlerine olan talep artmaya devam etmektedir.

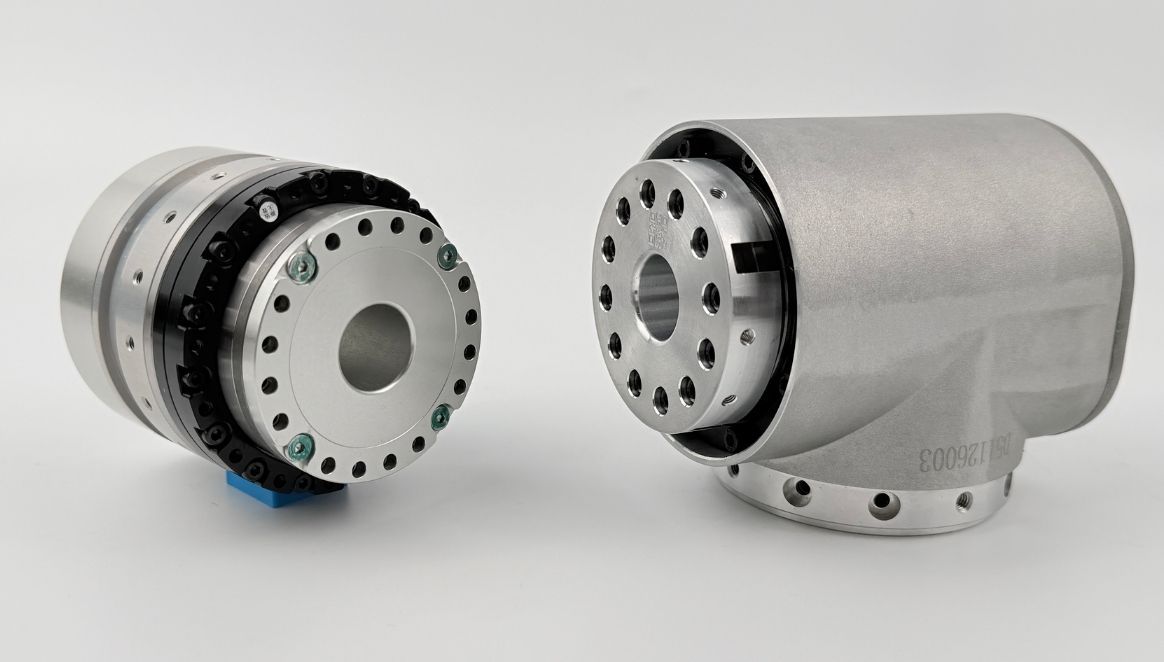

Harmonik Dişli Motoru Nedir？

Bir harmonik dişli motoru; harmonik dişli, çerçevesiz tork motoru, fren, enkoder ve sürücü biriminden oluşur. Robotik sektörünün temel bileşenlerinden biri olarak, harmonik dişli motoru teknolojisindeki ilerlemeler, özel robotların ve insansı robotların daha fazla esneklik ve daha geniş uygulama senaryoları yönünde gelişimini teşvik etmeye devam edecektir. Robotik dışında, robot eklem motorları yarı iletken ekipmanları, fotovoltaik ekipmanlar, hassas tıbbi ekipmanlar, 3C ekipmanları, optik ekipmanlar ve diğer alanlarda da kullanılmaktadır.

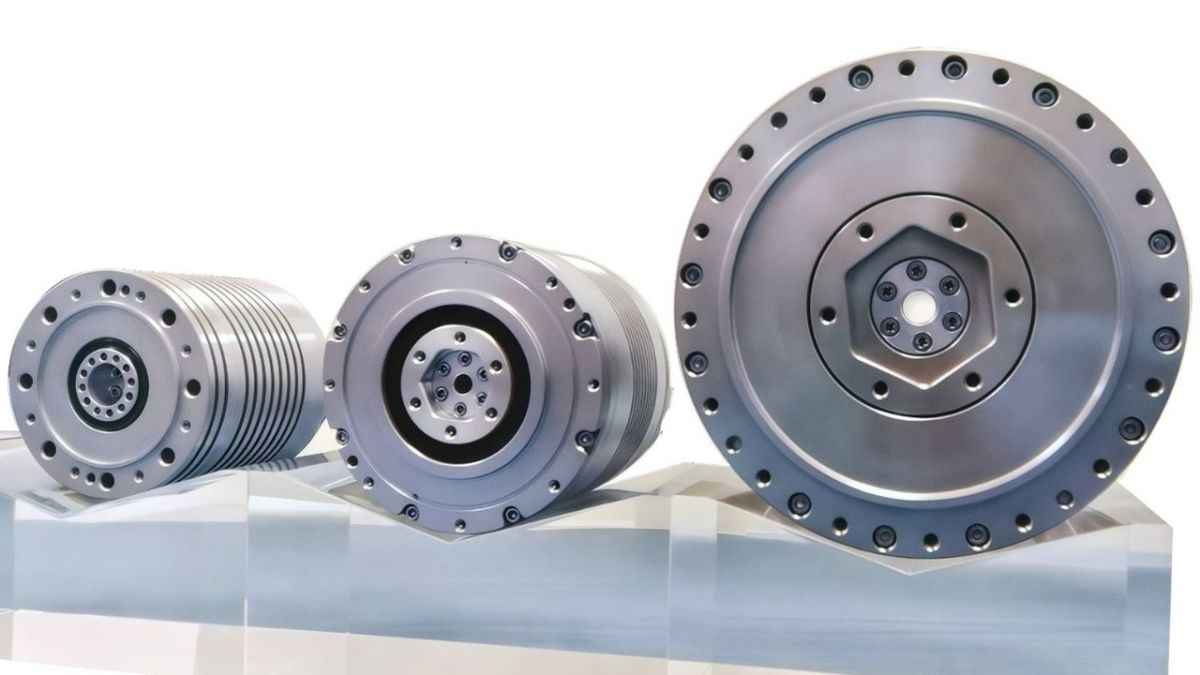

Planet Redüktör Motoru Nedir？

Planet redüktör motoru, robotik güç sistemlerinin temel bileşenidir. Planet redüktör, çerçevesiz tork motoru, fren, enkoder ve sürücüyü birleştiren yüksek derecede entegre tasarım sayesinde hacim ve ağırlıkta önemli optimizasyon sağlar ve hassas eklem hareket kontrolünü mümkün kılar. Bu, daha yüksek tork, daha küçük boyut ve daha hafif ağırlıkla sonuçlanır. Harmonik dişli motorlarıyla karşılaştırıldığında, planet redüktör motorları daha küçük redüksiyon oranları, daha yüksek çıkış hızları ve daha yüksek tork yoğunluğu sunar; bu da onları orta ve düşük yük uygulamaları için daha uygun hale getirir. Belirli müşteri gereksinimlerine göre uyarlanmış özelleştirme hizmetleri de mevcuttur. Yüksek hızlı performans, darbe dayanımı ve kompakt hafif tasarım gibi avantajlarıyla, standart planet eklem modülleri insansı robotlar, özel robotlar, lojistik AGV'ler ve endüstriyel otomasyon için tercih edilen çözümler haline gelmiş, robot performansının iyileştirilmesini ve uygulama senaryolarının genişletilmesini sağlamıştır.

Flanşlı RV Redüktör Nedir?

Flanş entegreli RV redüktör, gelişmiş makineler için tasarlanmış yüksek hassasiyetli bir redüksiyon cihazıdır. İç mekanizması, sızdırmaz bir ünite içinde muhafaza edilen benzersiz iki kademeli sikloidal ve planet dişli kombinasyonuna sahiptir. Redüktör, entegre flanşla tamamen monte edilmiş ve özel gres ile önceden yağlanmış olarak tedarik edilir; böylece ek hazırlık gerektirmeden bir servo motorla doğrudan kurulabilir ve hemen kullanılabilir.

RV redüktörler endüstriyel robotlarda, özellikle 20 kg veya daha az taşıma kapasiteli robot kolları için taban ve yüksek yük eklemlerinde (1'den 4'e kadar eklemler) yaygın olarak kullanılır. Taşıma kapasitesi 20 kg'ı aştığında, altı eklemin tamamı genellikle RV redüktörlerle donatılır. Bu redüktörler, konumlandırma hassasiyetinin korunmasında kritik rol oynar.

Flanş entegreli RV redüktör, geleneksel RV redüktör tasarımına bir flanş keçesi entegre edilerek geliştirilmiş özel bir versiyondur. Standart RV redüktörlere benzer şekilde, flanş entegreli modeller iki türe ayrılır: dolu milli Flange-Integrated E Series ve içi boş milli Flange-Integrated C Series.

Hassas redüktörler, eşzamanlı performans yükseltmeleri ve daha derin mekatronik entegrasyon yönünde gelişmektedir. Özellikle harmonik redüktörler; insansı robotlar, yarı iletken ekipmanları, optik sistemler ve hassas ölçüm endüstrilerinde daha iyi uygulamalar sağlamak için harmonik redüktörleri motorlar, enkoderler, frenler, sensörler ve diğer bileşenlerle birleştirerek mekatronik entegrasyonu benimsemeli ve yüksek katma değerli modüler ürünler sunmalıdır.
