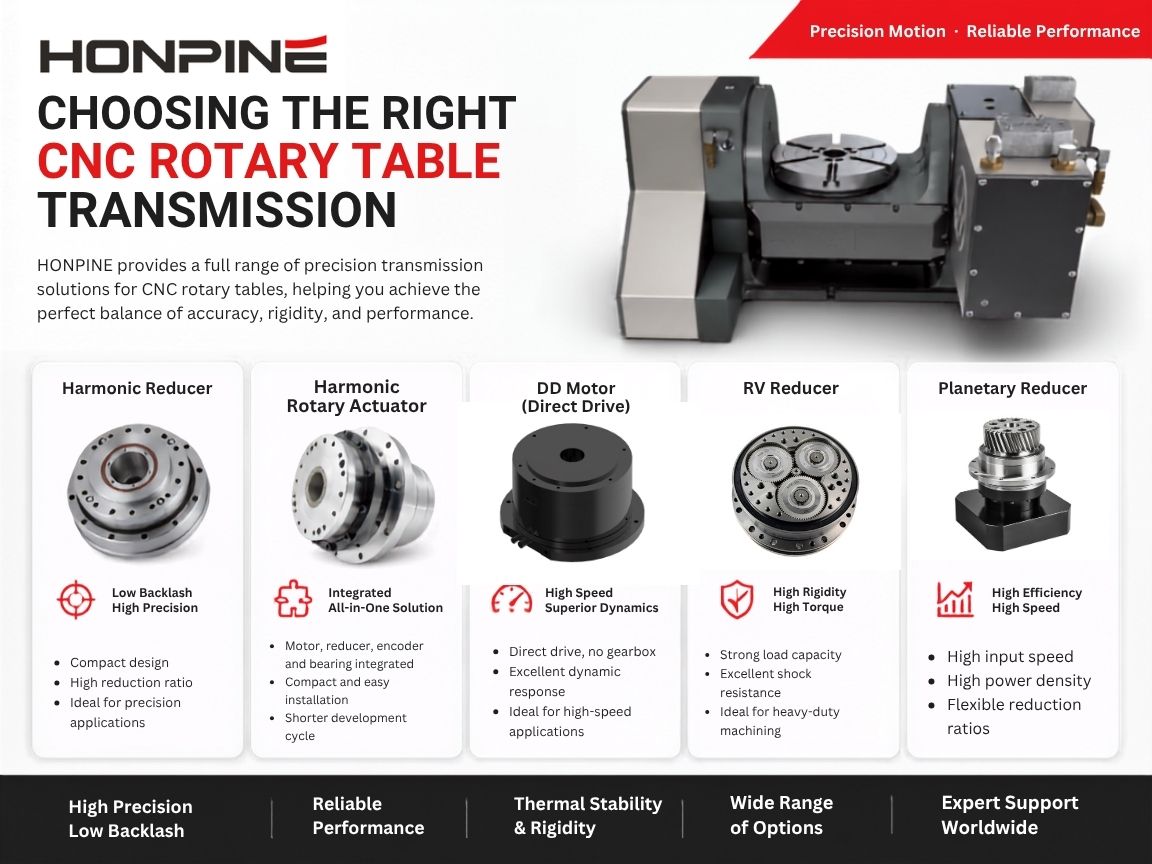

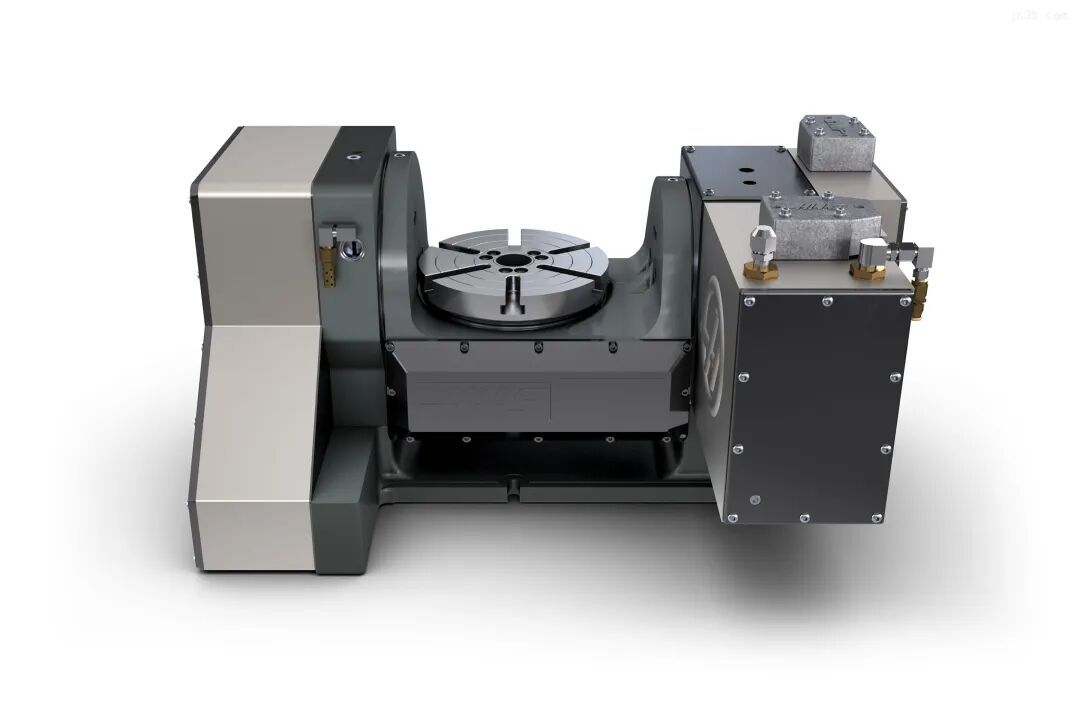

Doğru CNC Döner Tabla Tahrik Sistemini Seçmek İçin 12 İpucu: Harmonik Redüktör, Harmonik Döner Aktüatör, DD Motor ve Planet Redüktör

giriiş

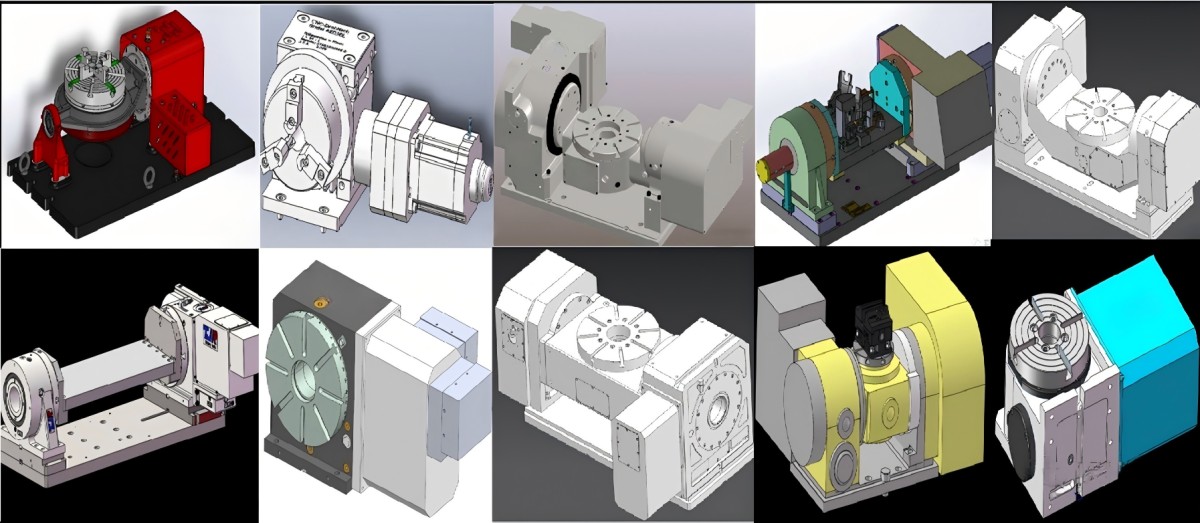

Her CNC döner tabla için uygun tek bir aktarım teknolojisi yoktur. Sonsuz dişliler, makaralı kam mekanizmaları, harmonik redüktörler , RV redüktörler , planet redüktörler ve direkt tahrikli motorların her birinin kendine özgü avantajları ve uygulama sınırları vardır.

Takım tezgahı üreticileri için daha önemli soru, hangi teknolojinin basitçe "daha iyi" olduğu değil, hangi aktarım mimarisinin döner eksenin yüküne, hızına, hassasiyetine, rijitliğine, montaj alanına ve çalışma koşullarına en uygun olduğudur.

Harmonik redüktör düşük boşluk, yüksek redüksiyon oranı ve kompakt bir yapı sağlayabilir, ancak her ağır hizmet tipi kesme uygulaması için en iyi çözüm olmayabilir. Harmonik döner aktüatör mekanik entegrasyonu basitleştirebilir, ancak entegre tasarımı aynı zamanda servis kolaylığı ve termal yönetim hususlarını da dikkate almayı gerektirir. DD motor, geleneksel mekanik redüksiyon aşamasını ortadan kaldırır ve mükemmel dinamik tepki sağlayabilir, ancak motor boyutları, sürekli tork ve ısı üretimi dikkatlice değerlendirilmelidir.

Bu kılavuz, harmonik redüktörler, harmonik döner aktüatörler, DD motorlar, RV redüktörler ve planet redüktörler üzerinde yoğunlaşarak, CNC döner tabla şanzımanı seçimi için 12 önemli faktörü açıklamaktadır.

1. CNC Döner Tabla Aktarma Sisteminizin Doğruluk Gereksinimlerini Tanımlayın

CNC döner tabla transmisyonu seçiminde ilk adım, döner eksenin gerçek hassasiyet gereksinimlerini tanımlamaktır.

Konumlandırma doğruluğu ve tekrarlanabilirliği önemlidir, ancak tek faktör bunlar değildir. Mühendislerin ayrıca boşluk, burulma rijitliği, yatak doğruluğu, enkoder çözünürlüğü, yapısal deformasyon ve termal kararlılığı da dikkate almaları gerekir.

Örneğin, döner bir tabla düşük boşluklu bir harmonik redüktör kullanabilir, ancak yatak düzeni veya mekanik yapı yeterli rijitliğe sahip değilse, nihai sistem doğruluğu yine de sınırlı olabilir.

Bu, şanzımanın izole bir bileşen olarak değil, komple döner eksen sisteminin bir parçası olarak değerlendirilmesi gerektiği anlamına gelir.

Hassas CNC işleme için, şanzıman, enkoder, iş mili, rulmanlar ve kontrol sistemi arasındaki ilişki özellikle önemlidir.

2. CNC Döner Tabla Aktarım Sistemi Seçerken Geri Tepmeyi Göz Önünde Bulundurun

Geri tepme, özellikle eksen sık sık yön değiştirdiğinde, döner eksen konumlandırmasını doğrudan etkileyebilir.

Döner tabla yön değiştirdiğinde, şanzımandaki mekanik boşluk konumlandırma hatalarına katkıda bulunabilir. Bu, düşük boşluklu şanzıman teknolojilerinin hassas CNC uygulamaları için cazip olmasının nedenlerinden biridir.

Harmonik redüktörler, düşük geri tepme özellikleri ile bilinir ve bu nedenle açısal konumlandırma doğruluğunun önemli bir gereksinim olduğu durumlarda dikkate alınabilirler.

Ancak, düşük boşluk payı, döner eksenin tamamının yüksek konumlandırma doğruluğuna ulaşacağı anlamına gelmez.

Enkoder çözünürlüğü, yatak boşluğu, yapısal rijitlik, işleme toleransları ve servo kontrol performansı, nihai sonucu etkileyen faktörlerdir.

Bu nedenle mühendisler, yalnızca boşluk payına göre bir şanzıman seçmek yerine, komple mekanik ve kontrol mimarisini değerlendirmelidir.

3. Kompakt ve düşük boşluklu CNC döner tabla aktarımı için harmonik redüktör seçin.

Kompakt boyutlar, yüksek redüksiyon oranı ve düşük boşluk payı gerektiren CNC döner eksenlerde harmonik redüktör güçlü bir seçenek olabilir.

Birçok geleneksel azaltma mekanizmasıyla karşılaştırıldığında, harmonik iletim, kompakt bir yapıda nispeten yüksek bir azaltma oranı elde edebilir.

Bu, servo motorun daha yüksek bir giriş hızında çalışmasına olanak tanırken, redüktör de hızı ve torku döner eksen için uygun seviyelere dönüştürür.

Kompakt yapısı, özellikle kurulum alanının sınırlı olduğu CNC ekipmanları için oldukça kullanışlıdır.

Harmonik redüktörler, elektronik üretim ekipmanlarında, muayene sistemlerinde, lazer işleme ekipmanlarında ve kompakt işleme sistemlerinde kullanılan hassas döner mekanizmalar için de cazip olabilir.

Ancak mühendisler, harmonik redüktörün ağır işleme için otomatik olarak en iyi seçenek olduğunu varsaymamalıdır.

Şiddetli şok yükleri, yüksek kesme kuvvetleri veya son derece yüksek rijitlik gereksinimleri içeren uygulamalar, gerçek yük koşulları, burulma rijitliği, taşıma kapasitesi ve tepe tork gereksinimlerine göre değerlendirilmelidir.

Daha doğru sonuç, harmonik redüktörlerin özellikle düşük boşluk, kompaktlık ve yüksek redüksiyon oranlarının önemli tasarım gereksinimleri olduğu durumlarda cazip olduğudur.

4. Harmonik CNC Döner Tabla Aktarımında İndirgeme Oranını ve Çıkış Torkunu Dikkate Alın

CNC döner tabla için harmonik redüktör seçerken, azaltma oranı da önemli bir faktördür.

Yüksek bir indirgeme oranı, motorun daha yüksek hızda çalışmasına olanak tanırken, çıkışta daha düşük dönüş hızı ve daha yüksek tork sağlar.

Ancak, gerekli redüksiyon oranı motor, yük ataleti ve gerekli dönme hızından bağımsız olarak seçilmemelidir.

Çok yüksek bir oran, maksimum çıkış hızını sınırlayabilirken, uygun olmayan bir motor ve redüktör kombinasyonu ivmeyi ve dinamik tepkiyi etkileyebilir.

Bu nedenle mühendisler, motor hızı, redüksiyon oranı, çıkış torku, yük ataleti ve gerekli döner eksen hızı arasındaki tüm ilişkiyi göz önünde bulundurmalıdır.

Maksimum tork da önemlidir.

CNC döner tablalar, hızlanma, yavaşlama veya işleme sırasında kısa süreliğine daha yüksek tork değerlerine maruz kalabilir. Bu nedenle, seçilen harmonik redüktörün hem sürekli hem de tepe çalışma koşullarına göre değerlendirilmesi gerekir.

Bu durum, özellikle döner tabla büyük bir iş parçası taşıdığında veya sık sık hızlanma ve yavaşlama hareketleriyle çalıştığında önem kazanır.

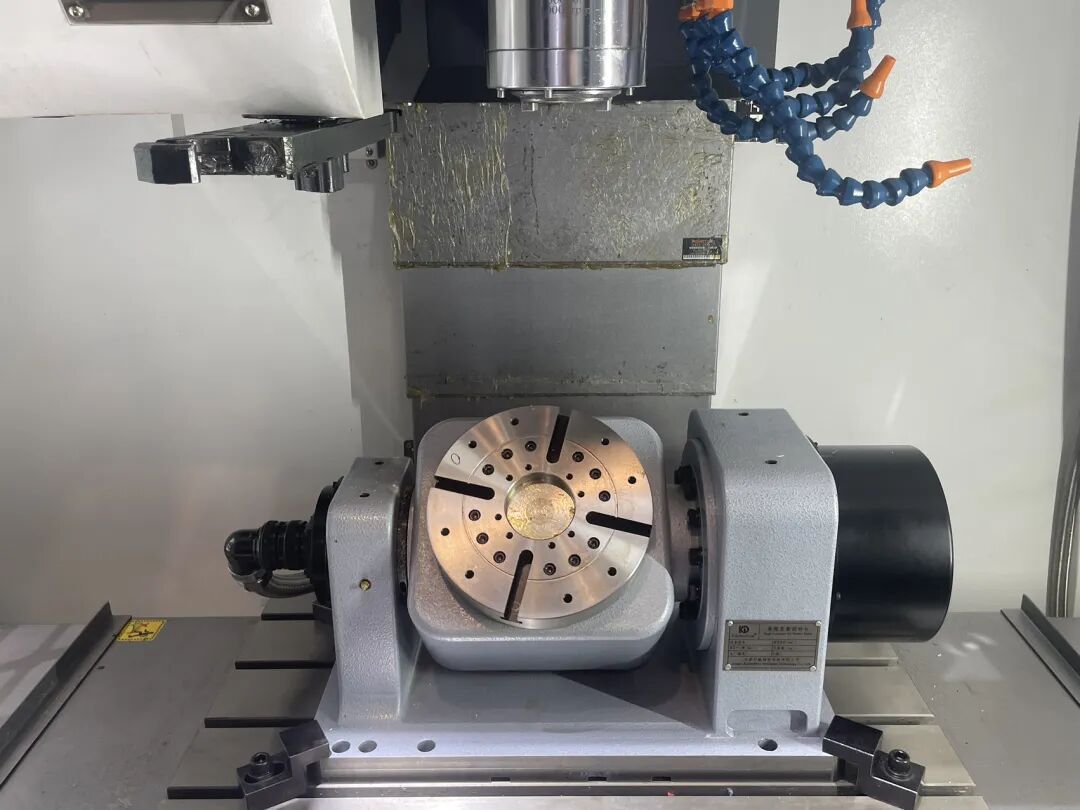

5. Entegre CNC Döner Tabla Aktarımı için Harmonik Döner Aktüatör Seçin

Harmonik döner aktüatör, birden fazla tahrik bileşenini kompakt bir döner modüle entegre ederek harmonik iletim kavramını daha da ileriye taşır.

Geleneksel bir döner eksen, servo motorun, redüktörün, enkoderin, yatağın ve gövdenin ayrı ayrı seçilmesini ve entegre edilmesini gerektirebilir.

Entegre bir harmonik döner aktüatör, bu mimariyi basitleştirebilir ve makine üreticisinden gereken mekanik entegrasyon miktarını azaltabilir.

Ekipman üreticileri için bu, geliştirme süresini kısaltabilir ve tasarlanması ve monte edilmesi gereken mekanik arayüzlerin sayısını azaltabilir.

Harmonik döner aktüatörler, özellikle kompakt CNC döner eksenler, hassas döner ekipmanlar, muayene makineleri, lazer işleme ekipmanları ve otomatik üretim sistemleri için oldukça cazip olabilir.

Entegre yapı, özellikle makinenin boyut kısıtlamaları sıkı olduğunda, kurulum alanını azaltmaya da yardımcı olabilir.

Ancak entegrasyon, göz ardı edilmemesi gereken hususları da beraberinde getirir.

Makine üreticileri, entegre bir aktüatör seçmeden önce modülün servis kolaylığını, enkoder konfigürasyonunu, rulman ömrünü, termal yönetimi ve değiştirme gereksinimlerini değerlendirmelidir.

Başka bir deyişle, harmonik döner aktüatör, geleneksel motor ve redüktör kombinasyonundan otomatik olarak daha iyi değildir. Başlıca avantajı, kompaktlık ve modülerliğin önemli tasarım gereksinimleri olduğu durumlarda mekanik entegrasyonu basitleştirebilmesidir.

6. CNC Döner Tabla Aktarma Sistemlerinde Entegrasyon ve Montaj Alanının Değerlendirilmesi

Montaj alanı, CNC döner tabla sisteminin iletim mimarisi üzerinde önemli bir etkiye sahip olabilir.

Geleneksel motor ve redüktör kombinasyonları, ek kaplinler, montaj yapıları ve mekanik arayüzler gerektirebilir.

Kompakt ekipmanlarda, bu bileşenler döner eksenin genel boyutlarını artırabilir.

Harmonik döner aktüatör, ayrı bileşenlerin sayısını azaltabilir ve daha entegre bir mekanik çözüm sağlayabilir.

Bu, özellikle sınırlı bir makine alanı içinde birden fazla döner mekanizmanın kurulması gereken kompakt çok eksenli ekipmanlar için oldukça faydalı olabilir.

Ancak, daha küçük bir mekanik paket yalnızca dış boyutlarına göre değerlendirilmemelidir.

Mühendisin ayrıca ısı dağılımını, taşıma kapasitesini, enkoder kurulumunu, kablo yönlendirmesini ve bakım erişimini de dikkate alması gerekir.

Kompakt bir döner eksen tasarımı, ancak bu faktörler birlikte değerlendirildiğinde başarılı olur.

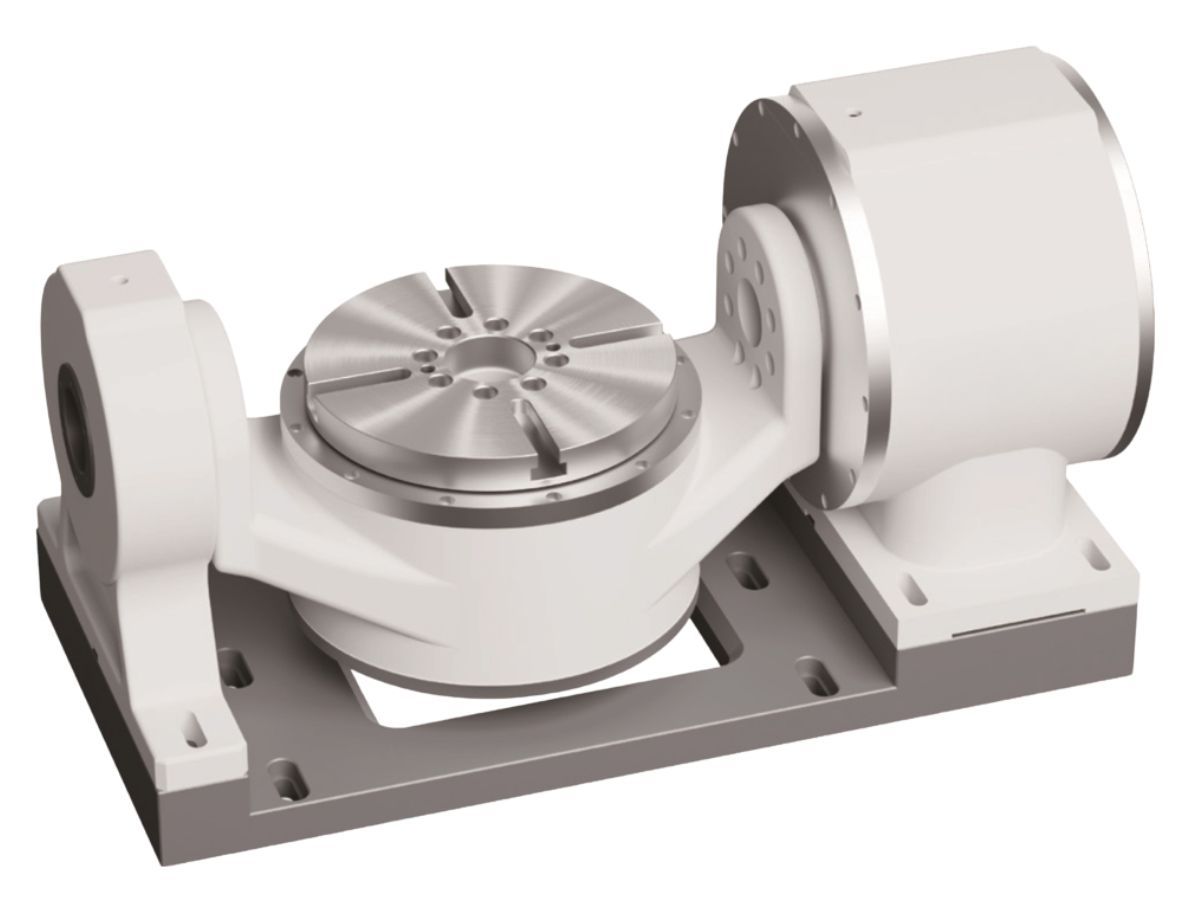

7. Yüksek Hızlı CNC Döner Tabla Aktarımı için DD Motor Seçin

Doğrudan tahrikli motor (DD motor) , redüktör tabanlı bir sistemden temel olarak farklı bir aktarım mimarisi kullanır.

Servo motor ve mekanik redüktör kullanmak yerine, motor doğrudan döner yükü tahrik eder.

En belirgin avantajlardan biri, geleneksel mekanik indirgeme aşamasının ortadan kaldırılmasıdır.

Bu, mekanik aktarım bileşenlerinin sayısını azaltır ve geleneksel redüksiyon mekanizmalarında görülen dişli boşluğunu önler.

Bu nedenle, DD motorlar mükemmel dinamik tepki sağlayabilir ve özellikle sürekli dönüş, hızlı ivmelenme ve yavaşlama ile yüksek hızlı çalışma gerektiren uygulamalar için caziptir.

Dinamik tepkinin önemli olduğu yüksek hızlı CNC döner tablalar, beş eksenli işleme sistemleri ve diğer hassas döner uygulamalar için düşünülebilirler.

Ancak, direkt tahrik aynı zamanda motorun kendisinin gerekli çıkış torkunu sağlaması gerektiği anlamına da gelir.

Bu durum, motor çapını, tork yoğunluğunu, taşıma kapasitesini ve termal performansı önemli tasarım faktörleri haline getiriyor.

8. DD Motorlu CNC Döner Tabla Şanzımanını Seçerken Dinamik Tepkiyi Göz Önünde Bulundurun

Dinamik tepki , CNC döner eksen için DD motoru tercih etmenin en önemli nedenlerinden biridir.

Döner tablanın sık sık hızlanıp yavaşlaması gerektiğinde, mekanik iletim bileşenlerinin azaltılması, motor ile yük arasında çok doğrudan bir tepki sağlayabilir.

Bu, eş zamanlı beş eksenli işleme ve döner eksenin hızının ve konumunun sürekli değiştiği diğer uygulamalar için faydalı olabilir.

Bir DD motoru, motor ile yük arasında geleneksel bir mekanik redüksiyon kademesi bulunmadığı için sürekli dönme hareketi için de cazip olabilir.

Ancak, doğrudan tahrik tüm sistem sınırlamalarını ortadan kaldırmaz.

Motor, yeterli sürekli tork ve tepe torku sağlamalı, döner yapı ise yükü kaldırabilecek ve termal kararlılığı koruyabilecek kapasitede olmalıdır.

Sürekli çalışma sırasında ısı üretimi özellikle önemli hale gelebilir.

Yüksek hassasiyetli işleme işlemlerinde, motorun ve çevresindeki mekanik yapının termal genleşmesi konumlandırma doğruluğunu etkileyebilir.

Bu nedenle mühendisler, sürekli tork, tepe tork, termal yönetim ve yapısal rijitliğin yanı sıra dinamik tepkiyi de değerlendirmelidir.

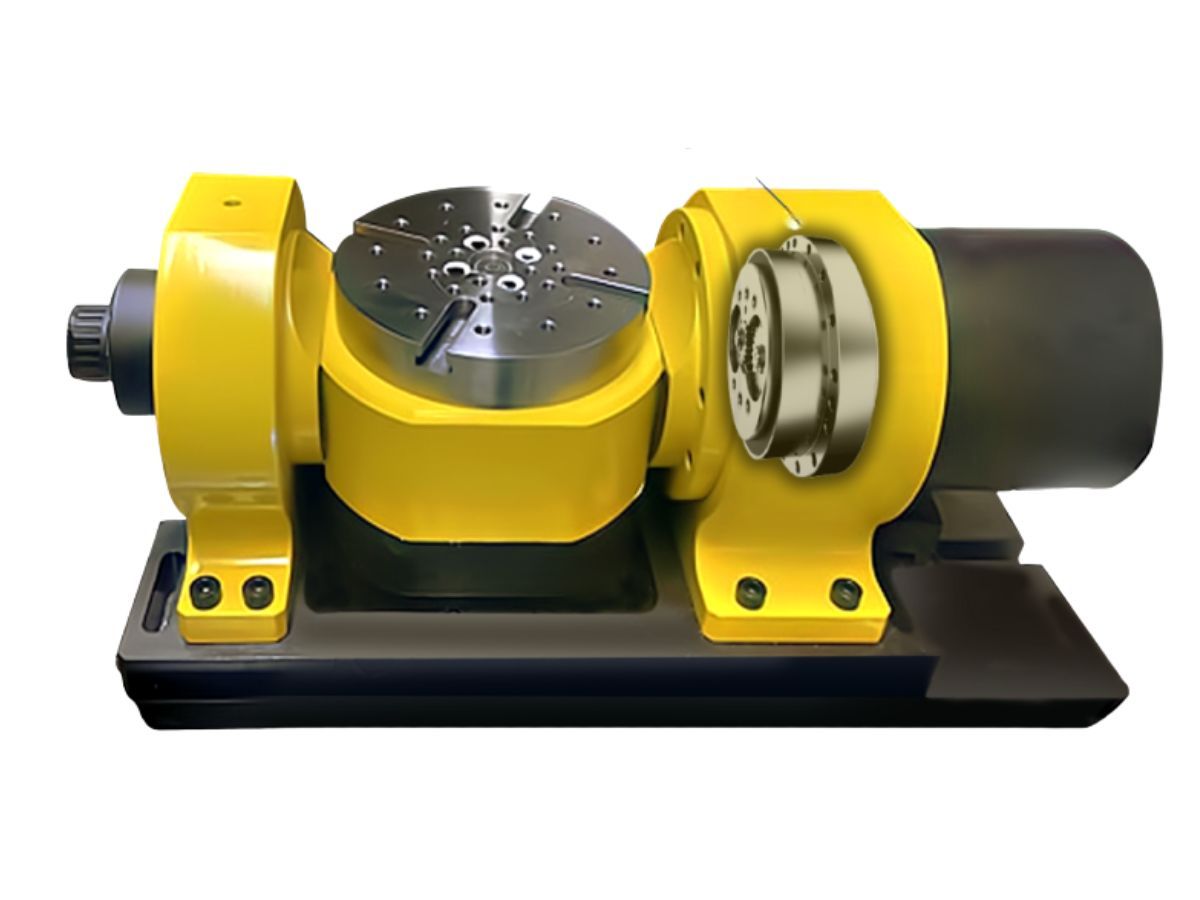

9. Ağır Hizmet Tipi CNC Döner Tabla Aktarımı için Bir RV Redüktörünü Düşünün

Harmonik redüktörler, RV redüktörlerinin evrensel bir alternatifi olarak sunulmamalıdır.

Döner eksenin yüksek rijitliğe, yüksek torka ve şok yüklerine karşı dirence ihtiyaç duyduğu durumlarda, RV redüktörleri özellikle cazip olabilir.

Ağır iş parçaları taşıyan büyük CNC döner tablalar için kesme kuvvetleri ve yük ataleti, önemli tasarım hususları haline gelebilir.

Bu gibi durumlarda, mümkün olan en küçük iletim paketini elde etmekten ziyade rijitlik daha önemli olabilir.

Bu nedenle, döner eksenin önemli mekanik yüklere dayanması gereken ağır hizmet tipi işleme uygulamaları için bir RV redüktörü pratik bir seçenek olabilir.

Bu, RV redüktörlerinin her zaman daha üstün olduğu anlamına gelmez.

Genellikle farklı bir mekanik mimariye sahiptirler ve boyut, ağırlık ve sistem entegrasyonu açısından farklı gereksinimlere sahip olabilirler.

Uygun seçim, gerçek kullanım alanına bağlıdır.

Kompaktlık, düşük boşluk ve yüksek redüksiyon oranının ön planda olduğu durumlarda, harmonik redüktör daha cazip olabilir.

Ağır yükler, yüksek rijitlik ve darbe direnci ön planda olduğunda, RV tipi bir redüktör daha uygun olabilir.

10. Yüksek Hızlı Servo CNC Döner Tabla Aktarımı için Planet Dişli Redüktörünü Düşünün

Planet dişli redüktörler, CNC döner eksen uygulamaları için bir başka pratik seçenek sunar.

Başlıca avantajları arasında yüksek giriş hızı, iyi verimlilik, esnek küçültme oranları ve yüksek güç yoğunluğu yer almaktadır.

Bu özellikler, planet dişli redüktörlerini çeşitli yüksek hızlı servo sistemleri ve otomatik döner mekanizmalar için uygun hale getirir.

Ancak, harmonik redüktörlerle karşılaştırıldığında, planet redüktörler sadece daha yüksek hızlı veya daha iyi bir alternatif olarak tanımlanmamalıdır.

Geri tepme, verimlilik, rijitlik ve kullanım ömrü, özel tasarıma, dişli kademelerine, yük koşullarına ve ürün özelliklerine bağlıdır.

Planet dişli redüktör, özellikle yüksek giriş hızı ve verimliliğin önemli olduğu, ancak son derece düşük boşluğun birincil tasarım gereksinimi olmadığı durumlarda oldukça cazip olabilir.

Makine üreticileri için bu durum, planet dişli sistemini CNC döner ekseninin gerçek çalışma koşullarına göre değerlendirilebilecek bir başka seçenek haline getiriyor.

11. CNC Döner Tabla İletiminde Enkoder Geri Beslemesi, Termal Kararlılık ve Rijitliğin Değerlendirilmesi

Hassas bir CNC döner tabla, sadece bir motor ve şanzımandan ibaret değildir.

Kodlayıcı geri beslemesi, termal kararlılık ve mekanik rijitlik, döner eksenin nihai performansını önemli ölçüde etkileyebilir.

Bir enkoder, kontrol sistemine konum geri bildirimi sağlar. Çözünürlüğü ve montaj konumu, sistemin doğruluğunu ve tepki süresini etkileyebilir.

Termal kararlılık da aynı derecede önemlidir.

Motorun sürekli çalışması, sürtünme ve işleme ısısı, döner yapı içinde sıcaklık değişimlerine neden olabilir. Termal genleşme ise konumlandırma hatalarına yol açabilir.

Mekanik rijitlik de bir diğer kritik faktördür.

Şanzımanın kendisinde düşük boşluk olsa bile, gövde, rulmanlar, mil veya makine yapısının deformasyonu, iş parçasının nihai konumunu etkileyebilir.

Bu nedenle, makine üreticileri şanzıman, motor, enkoder, rulmanlar, mil, gövde ve kontrol sistemi de dahil olmak üzere tüm sistemi değerlendirmelidir.

Bu sistem düzeyindeki yaklaşım, özellikle hassas CNC döner eksenlerin tasarımında büyük önem taşır.

12. Sadece bir bileşen değil, komple CNC döner tabla aktarım sistemini seçin.

Son şanzıman seçimi, CNC döner tablasının tüm çalışma gereksinimlerine göre yapılmalıdır.

Düşük boşluk payı, kompakt boyutlar ve yüksek redüksiyon oranı gerektiğinde harmonik redüktör uygun olabilir.

Makine üreticisinin kompakt ve yüksek düzeyde entegre bir döner modül istediği durumlarda harmonik döner aktüatör daha cazip olabilir.

Yüksek dinamik tepki ve sürekli doğrudan dönüşün önemli olduğu durumlarda DD motor tercih edilebilir.

Yüksek rijitlik ve darbe yüküne dayanıklılık gerektiren ağır hizmet uygulamaları için RV tipi redüktör daha uygun olabilir.

Verimliliğin ve giriş hızının önemli olduğu yüksek hızlı servo uygulamalarında planet dişli redüktörü düşünülebilir.

Önemli olan nokta, bu teknolojilerin birbirinden bağımsız olarak değerlendirilmemesi gerektiğidir.

CNC döner ekseninin performansı, motor, şanzıman, enkoder, rulman, iş mili, mekanik yapı, kontrol ünitesi ve gerçek işleme koşulları arasındaki etkileşimle belirlenir.

Bu nedenle, en iyi CNC döner tabla transmisyonu, bir kategoride en yüksek özelliklere sahip olan değil, uygulama için tork, hız, hassasiyet, rijitlik, termal kararlılık, entegrasyon ve kullanım ömrünün en uygun kombinasyonunu sağlayan transmisyondur.

Çözüm

CNC döner tabla şanzımanı seçmek, sadece nominal tork veya boşluk değerlerini karşılaştırmaktan daha fazlasını gerektirir.

Harmonik redüktörler, özellikle düşük boşluk ve yüksek redüksiyon oranları gerektiren kompakt hassas döner eksenler için oldukça caziptir; ancak ağır şok yükleri ve aşırı rijitlik gereksinimleri dikkatlice değerlendirilmelidir.

Harmonik döner aktüatörler, mekanik entegrasyonu basitleştirebilir ve kurulum alanını azaltabilir, ancak makine üreticileri ayrıca servis kolaylığını, termal yönetimi ve uzun vadeli bakımı da göz önünde bulundurmalıdır.

DD motorlar, doğrudan tahrik ve mükemmel dinamik tepki sağlayarak yüksek hızlı ve sürekli döner uygulamalar için uygun hale gelirken, motor boyutları, sürekli tork ve termal performans önemli hususlar olmaya devam etmektedir.

RV redüktörleri, rijitlik, tork ve şok yüküne dayanıklılığın öncelikli olduğu ağır hizmet uygulamaları için değerli olmaya devam etmektedir. Planet redüktörler, verimliliğin ve esnek redüksiyon oranlarının önemli olduğu yüksek hızlı servo sistemler için pratik bir çözüm sağlayabilir.

CNC makine üreticileri için doğru yaklaşım, evrensel olarak en iyi iletim teknolojisinin hangisi olduğunu sormak değil. Daha faydalı soru şudur:

CNC döner tabla transmisyon sistemlerinden hangisi döner eksenin gerçek gereksinimlerine en uygunudur?

Uygulama yüksek hassasiyet, düşük boşluk, kompakt boyutlar, yüksek dinamik tepki ve sistem entegrasyonunun bir kombinasyonunu gerektirdiğinde, HONPINE'ın harmonik redüktörleri, harmonik döner aktüatörleri, DD motorları ve planet redüktörleri, hassas döner hareket sistemleri oluşturmak için farklı seçenekler sunar.
