Harmonik Tahrik Redüktörü, RV Redüktör Dişli Kutusu ve Hassas Planet Redüktör, Wafer Taşıma Sistemlerinin Daha Yüksek Otomasyon Seviyelerine Ulaşmasına Yardımcı Olur

Teknolojinin sürekli ilerlemesiyle birlikte, wafer taşıma robotları, yarı iletken üretim endüstrisinin ihtiyaçlarını ve zorluklarını karşılamak için kademeli olarak daha yüksek otomasyon seviyelerine ulaşmaktadır.

● Harmonik redüktör, sıfır boşluk, ultra yüksek hassasiyet (yay-saniye seviyesi) ve hafiflik özellikleri nedeniyle, wafer taşıma kolları (Wafer Handler), litografi makineleri (Lithography) ve temiz oda uyumlu makineler gibi ekipmanlarda yaygın olarak kullanılmaktadır.

● RV redüktör dişli kutusu, yüksek rijitliği, yüksek torku ve uzun ömrü sayesinde, yük taşıyan robotik kolların tabanında sıkça kullanılmaktadır.

● Hassas planet redüktör, yüksek tork yoğunluğu ve kompakt yapısıyla, wafer konveyör bantları, indeksleme döner tablaları ve wafer ön hizalayıcıları gibi cihazlarda yaygın olarak kullanılmaktadır.

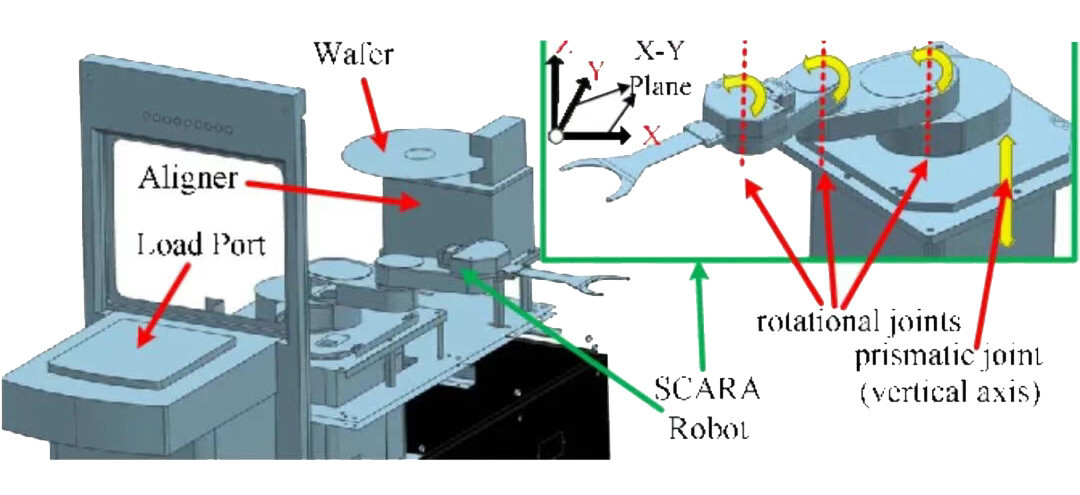

Doğrudan Tahrik Kullanan SCARA Wafer Taşıma Robotları

SCARA tipi robotlar, konum geri bildirimi için yüksek hassasiyetli açı sensörleri kullanır ve böylece robot hareketinin ayarlanmasını ve dönüş açısı telafisini kolaylaştırarak uç efektörün istenen herhangi bir yöne bakmasını sağlar.

SCARA robotik kolların J3 ve J4 eklemlerinde (ön kol ve bilek eklemleri), harmonik redüktörler vazgeçilmez bir rol oynar. Harmonik tahriklerin elastik flexspline deformasyon prensibi, mekanik boşluğu tamamen ortadan kaldırır; bu da wafer yerleştirme hassasiyetinin sağlanması ve uç efektör ataletinin azaltılması açısından kritik öneme sahiptir.

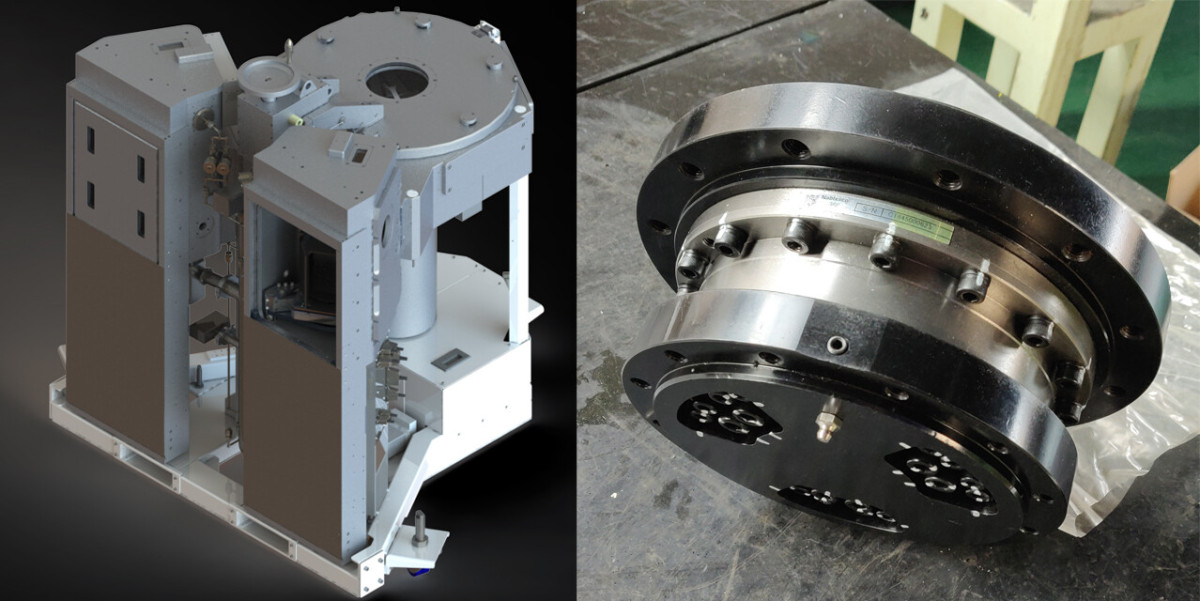

Sızdırmaz RV Redüktör Dişli Kutuları Vakumlu Wafer Taşıma Robotik Kollarına Yardımcı Olur

Yüksek rijitlikleri ve uzun ömürleri nedeniyle, RV redüktör dişli kutuları wafer taşıma robotik kollarında yaygın olarak kullanılan bileşenlerdir. Vakumlu wafer taşıma ekipmanları, temizlik ve kararlılık açısından daha yüksek gereksinimler ortaya koyar.

HONPINE, dahili motorları entegre edebilen özelleştirilmiş sızdırmaz RV redüktör dişli kutuları sunar. Sızdırmaz tasarım, RV redüktör dişli kutusunun kurulumunu ve kullanımını kolaylaştırır, wafer taşıma sistemlerinin kurulum süresini azaltır ve tasarım güvenliğini artırır.

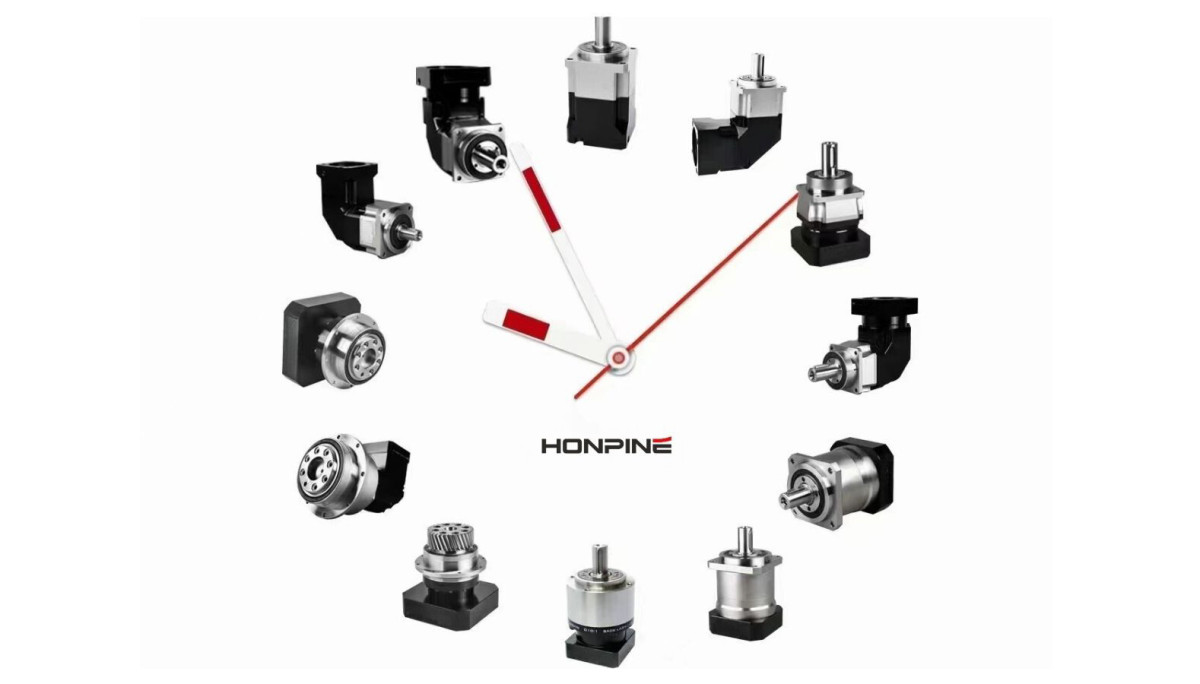

Hassas Planet Redüktörler Verimli Güç Aktarımı ve Çeşitli Seçenekler Sunar

Hassas planet redüktörlerin çok kademeli dişli düzeni enerji kaybını en aza indirerek %90'ın üzerinde aktarım verimliliği sağlar. Bu yüksek verimli enerji dönüşüm özelliği, enerji tüketimini azaltmaya yardımcı olur ve işletmelere ekonomik faydalar sağlar.

Wafer taşıma sistemleri çok sayıda ekipman gerektirir ve tek bir proje çoğu zaman milyarlarca tutarında yatırım içerir. İlk yatırım maliyetlerinden ve uzun vadeli işletme giderlerinden nasıl etkili şekilde tasarruf edileceği, üreticiler için temel bir değerlendirme unsurudur.

Ayrıca, hassas planet redüktörlerin çeşitli seçenekleri, işletmelere ihtiyaçlarını daha iyi karşılayan ürünler sunar. Wafer taşıma sisteminin tasarımına bağlı olarak, farklı hız ve tork gereksinimlerine uyum sağlamak için tek kademeli, çift kademeli veya çok kademeli redüksiyon konfigürasyonları seçilebilir.

Robotik yapılar çeşitli biçimlerde olabilir. Tekrarlayan, sabit yörüngelere sahip robotlar için, uygun yapı ve serbestlik dereceleri gerçek koşullara göre seçilmelidir.

Robotik kollar için tipik dönüş çözümleri şunları içerir:

Büyük Kol Dönüşü: AC servo motor → Harmonik Redüktör/RV Redüktör Dişli Kutusu/Hassas Planet Redüktör → Rulman bağlantısı → Büyük kol

Küçük Kol Dönüşü: AC servo motor → Harmonik Redüktör/RV Redüktör Dişli Kutusu → Rulman bağlantısı → Küçük kol

Wafer taşıma sistemleri için redüktör seçerken, hassasiyet, temizlik, hız ve yük gibi faktörler kapsamlı şekilde dikkate alınmalıdır.

Wafer taşıma sistemleri için hassas güç aktarımı zorluklarını çözmede teknik uzmanlarımızla birlikte çalışmak ve en uygun redüktör çözümlerini almak için HONPINE ile iletişime geçin.
