Beş Eksenli CNC İşleme Arkasındaki Hassas Redüktör: RV Redüktör Dişli Kutuları, Harmonik Tahrik Redüktörleri

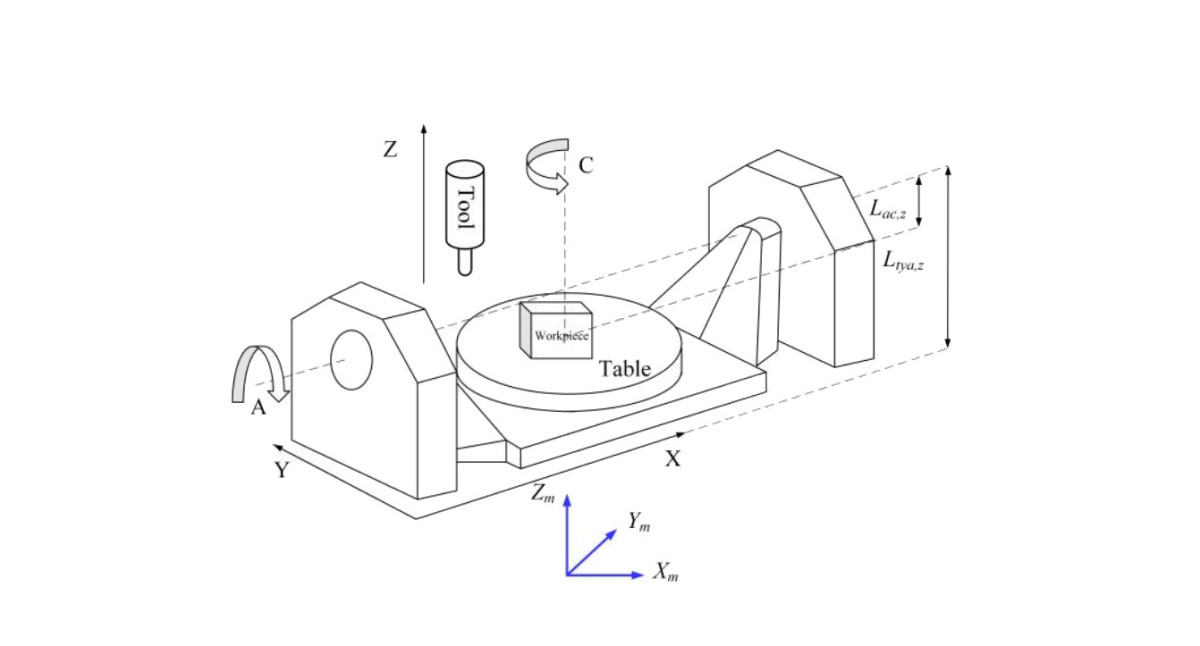

Beş eksenli CNC işleme, üç temel doğrusal koordinat eksenine (X, Y ve Z) iki dönel eksen (A, B ve C eksenlerinin herhangi bir kombinasyonu) ekleyen çok eksenli bir CNC işleme yöntemidir. Beş eksenin tamamının (üç doğrusal ve iki dönel) senkronize hareketine beş eksenli eşzamanlı işleme denir. İki dönel eksen sabit bir takım yönelim açısını koruyacak şekilde konumlandırılırken üç doğrusal eksen hareket ettiğinde, bu işleme yöntemi beş eksenli konumsal işleme olarak adlandırılır. Beş eksenli döner tabla, beş eksenli CNC işleme teknolojisini uygulamanın temel bileşenidir. Hassas redüktör, servo motorun yüksek hızlı, düşük torklu çıkışını kesme yükü gereksinimlerini karşılamak için düşük hızlı, yüksek torklu harekete dönüştürebilir. RV redüktör dişli kutusunun çok kademeli dişli yapısı, ağır yük kesme darbelerine dayanabilir ve titreşimi azaltabilir. harmonik redüktör, konumlandırma doğruluğunu sağlamak için elastik deformasyon veya ön yükleme yapıları aracılığıyla sıfır boşluklu aktarım sağlar.

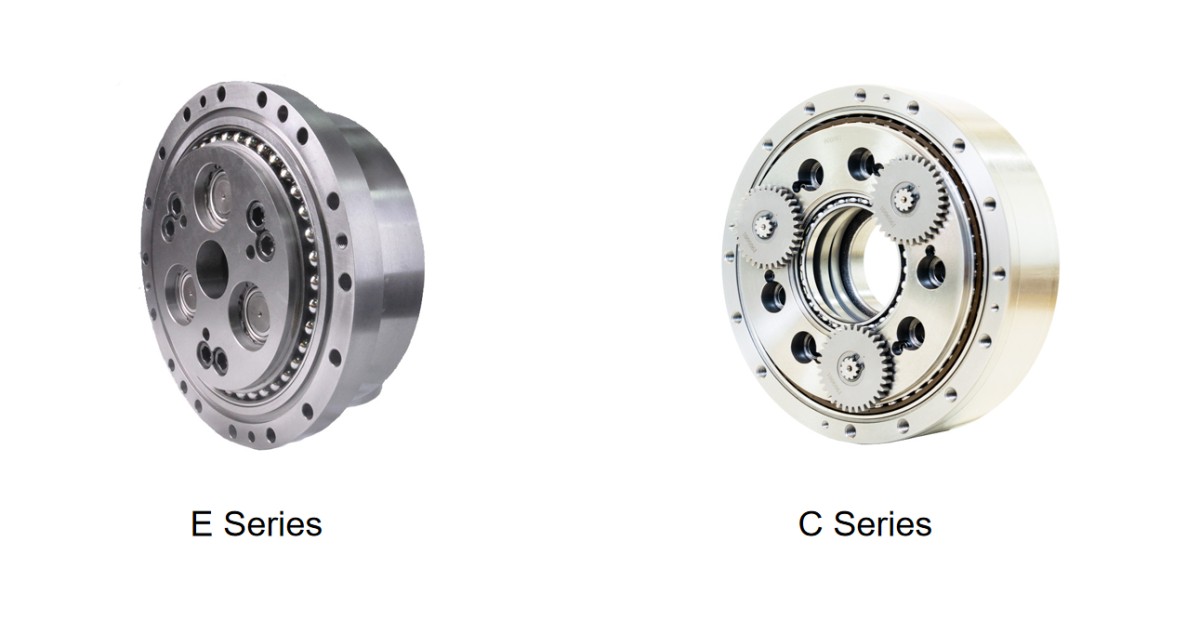

Beş eksenli döner tabla takım tezgahlarında RV redüktör dişli kutularının uygulaması:

RV redüktör dişli kutusu, yüksek rijitliği, yüksek tork kapasitesi ve uzun hizmet ömrü nedeniyle genellikle C ekseni ve B eksenini tahrik etmek için kullanılır. RV redüktör dişli kutusu, ağır yük kesme sırasında kararlılık ve yüksek hassasiyet sağlar. Uçak motoru kanat işleme gibi bazı üst düzey üretim alanlarında, RV redüktör dişli kutusunun performansı takım tezgahının işleme sınırlarını belirler.

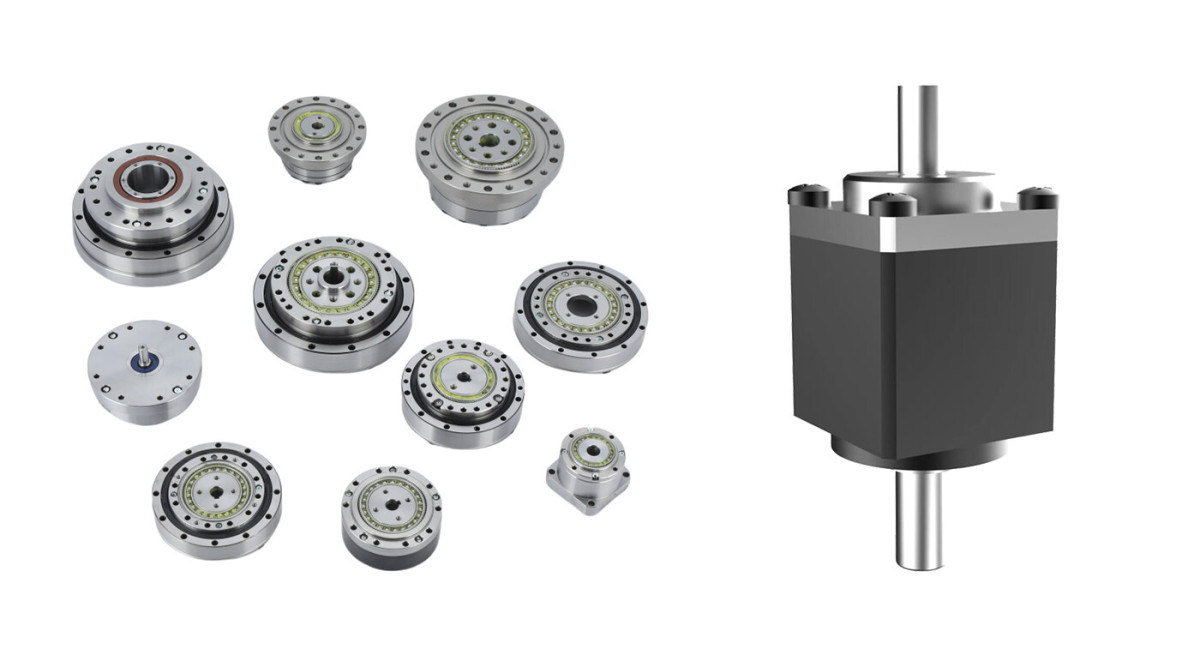

Beş eksenli döner tablalarda harmonik redüktörlerin uygulaması:

Harmonik redüktör, sıfır boşluğu, yüksek hassasiyeti, kompakt ve hafif tasarımı ve yüksek aktarım verimliliği nedeniyle genellikle beş eksenli döner tablaların A/C ekseninde kullanılır. Bazı hafif beş eksenli takım tezgahlarında, beş eksenli gravür ve freze makineleri ile medikal ekipman işleme makineleri gibi uygulamalarda B ekseni için de kullanılır. İşleme doğruluğu, CNC takım tezgahı performansını ölçmek için önemli bir göstergedir. Yüksek hassasiyeti ve hafiflik özellikleri sayesinde harmonik redüktör, medikal, optik ve 3C endüstrileri gibi hassas işleme alanlarında vazgeçilmez bir tercih haline gelmiştir.

Harmonik Redüktör ile RV Dişli Redüktörü Arasındaki Farklar

Hassas redüktör dişli kutuları, beş eksenli döner tablaların temel aktarım bileşenleridir ve takım tezgahlarının işleme doğruluğunu, dinamik tepkisini ve yük kapasitesini doğrudan etkiler. RV redüktör dişli kutuları ve harmonik redüktörler, sırasıyla ağır hizmet ve hassas aktarım uygulamalarında baskın konumdadır. Bu ikisi, üst düzey CNC takım tezgahları için hibrit tahrik çözümleri uygulamak amacıyla sıklıkla birlikte kullanılır.
