Lazer Salınımlı Kaynak Sistemleri Neden Yüksek Hassasiyetli Harmonik Döner Aktüatöre İhtiyaç Duyar?

Giriş

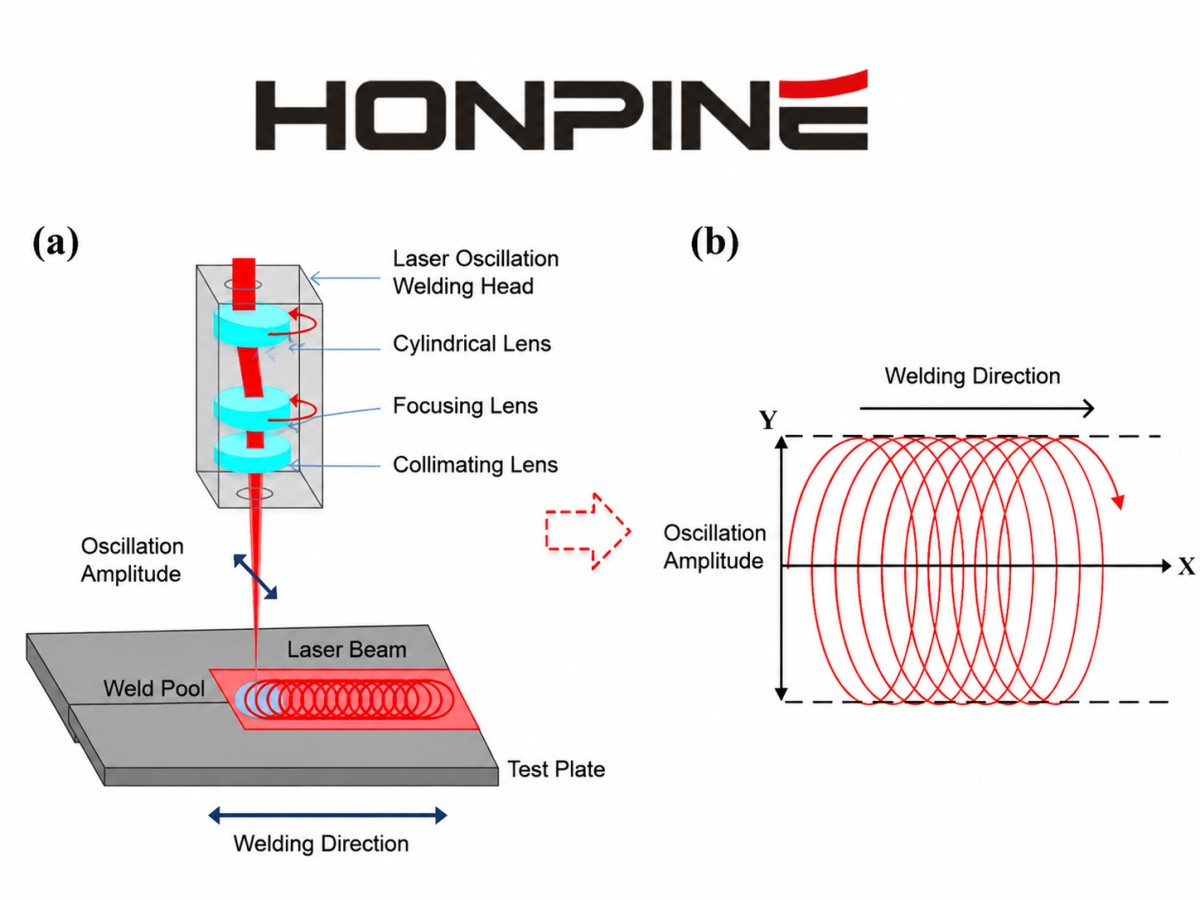

Lazer salınımlı kaynak, kontrollü ışın salınımının kaynak genişliğini, boşluk toleransını, ısı dağılımını ve ergiyik havuzu kararlılığını iyileştirmeye yardımcı olması nedeniyle otomatik kaynak ekipmanlarında giderek daha fazla kullanılmaktadır. Ancak tutarlı bir salınım yörüngesi elde etmek yalnızca lazer gücü veya kaynak parametreleri meselesi değildir. Salınımlı kaynak kafasının içindeki mekanik hareket sistemi de önemli bir rol oynar.

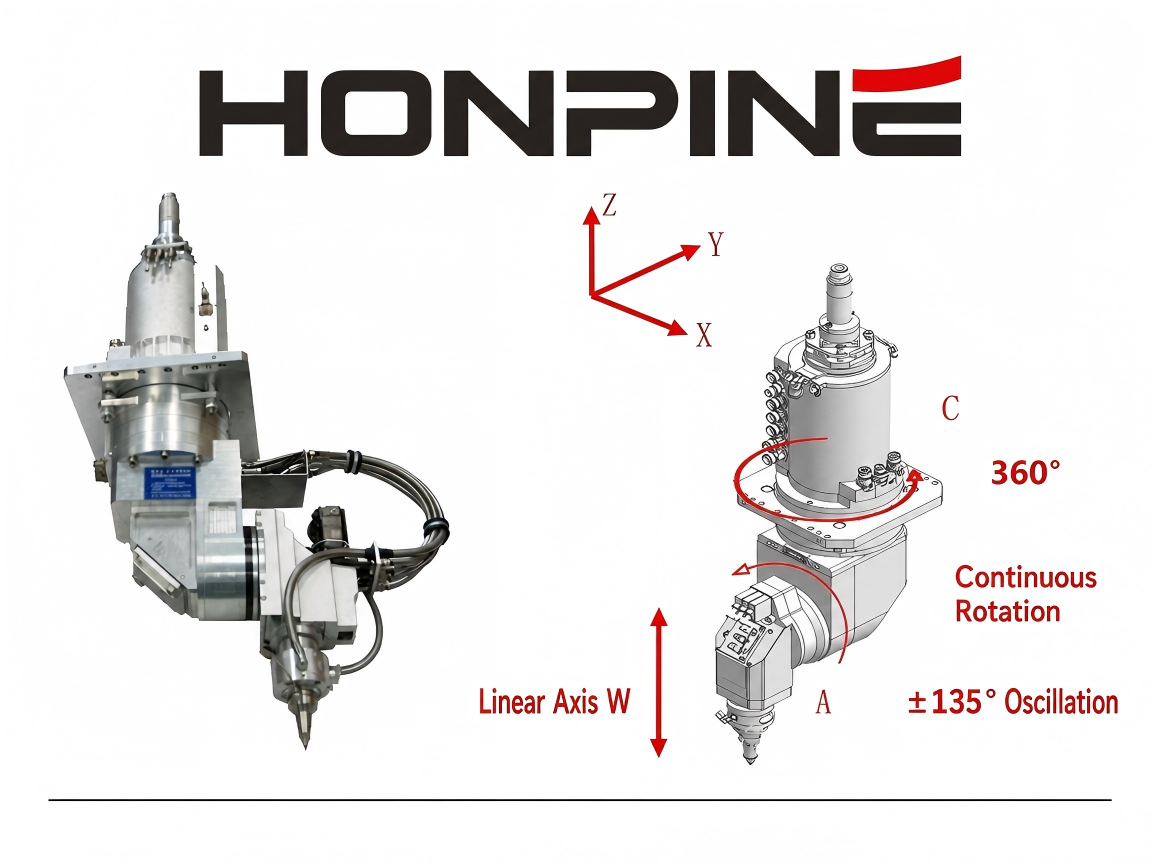

Bir lazer salınım kafası, ışın salınımı oluşturmak için mekanik bir döner mekanizma kullandığında, aktüatör doğru açısal hareketi korurken dönen yükü tekrar tekrar hızlandırmalı, yavaşlatmalı ve tersine çevirmelidir. Aktarma sisteminde aşırı boşluk, yetersiz rijitlik, zayıf dinamik tepki veya yetersiz yük kapasitesi varsa, gerçek ışın yörüngesi programlanan yoldan sapabilir.

Bu durum, kaynak tutarlılığının tekrarlanabilir ışın konumlandırmasına bağlı olduğu batarya üretimi, EV bileşenleri, bara kaynağı, hassas elektronikler, tıbbi cihazlar ve robotik kaynak sistemleri gibi otomatik lazer kaynak uygulamalarında özellikle önem kazanır.

Birharmonik döner aktüatör, bir motoru yüksek oranlı harmonik aktarma sistemiyle birleştirir ve rulmanları, enkoderleri ve diğer geri besleme bileşenlerini kompakt bir döner hareket düzeneğine entegre edebilir. Düşük boşluk, yüksek tork yoğunluğu, yüksek rijitlik ve hassas döner konumlandırma gerektiren mekanik lazer salınım kafaları için bu tip aktüatör pratik bir hareket çözümü sunabilir.

Bu nedenle temel soru yalnızca lazer ışınının nasıl salınım yaptırılacağı değildir.

Asıl soru, ışının gerçek mekanik yükler altında doğru, tekrarlanabilir ve tutarlı şekilde nasıl salınım yaptırılacağıdır.

Bir Lazer Salınım Kafası Neden Hassas Döner Harekete İhtiyaç Duyar?

Mekanik olarak tahrik edilen bir lazer salınım kafasında, döner aktüatör lazer ışını konumunu değiştiren mekanizmanın hareketini kontrol etmekten sorumludur.

Basit ve sürekli bir döner uygulamadan farklı olarak, bir salınım mekanizması programlanan yörüngeye göre yönünü tekrar tekrar değiştirebilir. Dairesel, sekiz şekilli, sonsuzluk, spiral ve enine yörüngelerin tümü kontrollü açısal hareket gerektirir.

Bu süreçte aktüatör sürekli hızlanma ve yavaşlama, dinamik tork, atalet yükleri, titreşim ve mekanik tepki kuvvetlerine maruz kalabilir.

Bu nedenle hareket sisteminin aşağıdakileri koruması gerekir:

• Doğru açısal konumlandırma

• Yön tersine çevrilirken düşük boşluk

• Yüksek burulma rijitliği

• Kararlı dinamik tepki

• Yeterli sürekli ve pik tork

• Tekrarlanabilir hareket

• Kompakt montaj boyutları

Bu nedenle döner aktüatör seçimi, yalnızca bir motor seçimi problemi olarak değil, lazer işleme sistemi tasarımının bir parçası olarak ele alınmalıdır.

Döner Hareket Sistemi Yeterince Doğru Olmadığında Ne Olur?

Aktüatör ile lazer ışını arasındaki ilişki doğrudandır.

Döner çıkış komut verilen yörüngeden farklı hareket ederse, aktüatör tarafından tahrik edilen optik mekanizma da farklı hareket eder. Bu, gerçek ışın yolunu ve dolayısıyla kaynak bölgesi içindeki lazer enerjisi dağılımını değiştirebilir.

Örneğin, aşırı boşluk, salınım yörüngesi tekrar tekrar yön değiştirdiğinde özellikle belirgin hale gelebilir. Kontrolör anlık bir yön değişimi komutu verebilirken, yük ters yönde hareket etmeye başlamadan önce mekanik çıkışta az miktarda kayıp hareket oluşur.

Bu durum aşağıdakilerin doğruluğunu etkileyebilir:

• Salınım genliği

• Işın yörüngesi

• Salınım simetrisi

• Konum tekrarlanabilirliği

• Enerji dağılımı

• Kaynak genişliği tutarlılığı

Yüksek hacimli otomatik kaynakta, bu küçük mekanik sapmalar proses değişkenliğine dönüşebilir.

Bu nedenle yüksek hassasiyetli bir döner aktüatör, programlanan yörünge ile gerçek mekanik hareket arasında daha öngörülebilir bir ilişki oluşturulmasına yardımcı olur.

Lazer Salınım Mekanizmaları İçin Düşük Boşluk Neden Önemlidir？

Lazer salınım hareketi sıklıkla yön tersine çevirmeyi içerir.

Bu durum özellikle sekiz şekilli, sonsuzluk, sinüzoidal ve enine yörüngelerde belirgindir.

Hareket yönü her değiştiğinde, aktarma sistemindeki mekanik boşluk motor dönüşü ile çıkış hareketi arasındaki ilişkiyi etkileyebilir.

Harmonik aktarma sistemi, son derece düşük boşluk sağlayacak şekilde tasarlanmıştır ve bu nedenle doğru ters yön hareketinin gerekli olduğu uygulamalar için uygundur.

Bir lazer salınım kafasında düşük boşluk, aşağıdakilerin korunmasına yardımcı olabilir:

Komut Edilen Hareket → Döner Çıkış → Optik Hareket → Işın Yörüngesi

her aşama arasında daha az mekanik belirsizlikle.

Bu, kaynak prosesinin binlerce veya milyonlarca çalışma çevrimi boyunca kararlı bir salınım genliği ya da tekrarlanabilir bir ışın yörüngesi gerektirdiği durumlarda özellikle değerlidir.

Lazer Salınım Kafasında Yüksek Tork Yoğunluğu Neden Önemlidir？

Bir lazer kaynak kafasının iç alanı sınırlıdır.

Aynı zamanda mekanik salınım mekanizmasının optik bileşenleri, aynaları, mercek düzeneklerini, döner yapıları veya diğer mekanik yükleri tahrik etmesi gerekebilir.

Bu nedenle zorluk, kaynak kafasının boyutunu ve ağırlığını önemli ölçüde artırmadan yeterli çıkış torkunu üretmektir.

Harmonik bir döner aktüatör, küçük bir montaj hacminden nispeten yüksek çıkış torku üretmek için kompakt bir motoru yüksek redüksiyon oranıyla birleştirebilir.

Bu, mekanik salınım mekanizmasının aşağıdaki özelliklere sahip olduğu durumlarda özellikle faydalıdır:

• Nispeten büyük dönen yük

• Yüksek yük ataleti

• Sık hızlanma ve yavaşlama

• Sınırlı montaj alanı

• Sıkı ağırlık gereksinimleri

Örneğin, EV batarya bileşenleri için kullanılan otomatik bir lazer kaynak kafasında mevcut mekanik alan, optik yol, koruyucu yapı, soğutma sistemi ve gaz besleme bileşenleri tarafından kısıtlanabilir. Kompakt entegre döner aktüatör, hareket düzeneğinin ihtiyaç duyduğu alanı azaltabilir.

Hızlı Işın Yön Değişimleri için Yüksek Rijitlik

Tork tek başına bir salınım mekanizmasının performansını belirlemez.

Aktüatör dönen bir yükü hızla hızlandırıp tersine çevirdiğinde, mekanik sistem dinamik kuvvetlere maruz kalır. Aktarma sistemi veya destekleyici yapı yeterince rijit değilse, deformasyon ve titreşim gerçek çıkış konumunu etkileyebilir.

Bu, yüksek frekanslı salınımlı kaynak için önemli hale gelebilir.

Yüksek rijitlikli harmonik döner aktüatör, dinamik yükler altında çıkış mekanizmasının konumunun korunmasına yardımcı olabilir.

Amaç yalnızca yüksek bir dönüş hızına ulaşmak değildir.

Amaç, yük hızlanırken, yavaşlarken ve tersine dönerken kararlı ve tekrarlanabilir açısal hareketi korumaktır.

Bu ayrım, lazer salınım sistemi için aktüatör seçerken önemlidir.

Entegre Hareket Çözümü Olarak Harmonik Döner Aktüatör

Harmonik döner aktüatörün avantajlarından biri, motor ve aktarma sisteminin entegre bir döner hareket sistemi olarak tasarlanmış olmasıdır.

Ürün mimarisine bağlı olarak aktüatör ayrıca şunları içerebilir:

• Harmonik redüksiyon mekanizması

• Çıkış rulmanı

• Enkoder

• Motor

• Geri besleme arayüzü

• Gövde

• Fren veya emniyet fonksiyonları

Ayrı motor, redüktör, kaplin, rulman, enkoder ve gövdeden bir döner eksen oluşturmaya kıyasla, entegre bir aktüatör mekanik tasarımı basitleştirebilir.

Bu, kompakt ve modüler ekipman geliştiren lazer kaynak kafası üreticileri için özellikle değerli olabilir.

Birden fazla bağımsız bileşen etrafında tasarım yapmak yerine, aktüatör salınım mekanizması içinde standartlaştırılmış bir döner modül haline gelebilir.

Farklı Lazer Salınım Mekanizmaları için Harmonik Döner Aktüatör

Programlanabilir bir döner aktüatör kullanmanın önemli bir avantajı, aynı hareket platformunun yazılım ve kontrol parametreleri aracılığıyla farklı ışın yörüngelerini destekleyebilmesidir.

Örneğin, mekanik bir salınım kafası döner aktüatör etrafında tasarlanabilir ve ardından kaynak uygulamasına bağlı olarak farklı hareket profilleri oluşturacak şekilde programlanabilir.

Dairesel Salınımlı Kaynak

Dairesel salınım, nominal kaynak konumu etrafında sürekli döner hareket gerektirir.

Aktüatör, gerekli genlik ve frekansı korurken kararlı dönme hareketi sağlamalıdır.

Bu, amacın etkili kaynak alanını büyütmek ve daha eşit dağıtılmış bir ısı girdisi oluşturmak olduğu uygulamalar için yararlı olabilir.

Potansiyel uygulamalar şunları içerir:

• Batarya sekmesi kaynağı

• Elektrik terminal kaynağı

• Metal sac birleştirme

• Bindirme ek yeri kaynağı

• Hassas bileşen kaynağı

Sekiz Şekilli ve Sonsuzluk Salınımı

Sekiz şekilli ve sonsuzluk yörüngeleri, açısal hızda ve yönde tekrarlanan değişimler gerektirir.

Bu nedenle aktüatörün iyi dinamik tepkiye ve düşük boşluğa sahip olması gerekir.

Bu yörüngeler, mühendislerin daha karmaşık bir ısı dağılımı veya ek ergiyik havuzu karıştırması oluşturmak istediği durumlarda kullanılabilir.

Otomatik üretim ekipmanlarında, aynı yörüngenin bir iş parçasından diğerine doğru şekilde yeniden üretilmesi özellikle önem kazanır.

Enine Salınım

Enine hareket, lazer ışınını kaynak yönü boyunca enine olarak hareket ettirir.

Bu yaklaşım, daha geniş etkili ısı girdisinin gerekli olduğu durumlarda yararlı olabilir.

Bir döner aktüatör, uygun bir optik veya mekanik bağlantı aracılığıyla kontrollü açısal hareketi gerekli mekanik ışın hareketine dönüştürebilir.

Nihai tasarım, aktüatör dönüşü, optik geometri ve ışın yer değiştirmesi arasındaki ilişkiye bağlıdır.

Harmonik Döner Aktüatörler Lazer Kaynak Ekipmanlarında Nerelerde Kullanılır?

Harmonik döner aktüatörün değeri, gerçek ekipman gereksinimlerine bakıldığında daha net anlaşılır.

EV Batarya ve Batarya Paketi Kaynağı

Batarya üretimi, otomatik lazer kaynağının önemli uygulamalarından biridir.

Batarya hücreleri, sekmeler, baralar, terminaller ve diğer iletken bileşenler hassas ve tekrarlanabilir lazer kaynağı gerektirebilir.

Bu sistemlerde kaynak kafasının uzun üretim çevrimleri boyunca kararlı kaynak kalitesini korurken kompakt ışın salınımı sağlaması gerekebilir.

Harmonik döner aktüatör şunları sağlayabilir:

• Kompakt döner hareket

• Düşük boşluk

• Yüksek tekrarlanabilirlik

• Yüksek tork yoğunluğu

• Enkoder geri beslemesi

• Kararlı ters yön hareketi

Bu özellikler, onu batarya kaynak ekipmanlarında kullanılan mekanik salınım mekanizmaları için uygun kılar.

Bara ve Elektrik Bağlantı Kaynağı

Bakır ve alüminyum bileşenler elektrik güç sistemlerinde ve EV'lerde yaygın olarak kullanılır.

Bu malzemeler zorlu termal ve optik özelliklere sahip olduğundan, lazer enerjisi dağılımının kontrol edilmesi önemli olabilir.

Bir salınım mekanizması enerjinin gerekli kaynak alanına dağıtılmasına yardımcı olabilirken, döner aktüatör programlanan ışın yörüngesinin doğru şekilde yeniden üretilmesini sağlar.

Otomatik bara kaynak ekipmanları için bu kombinasyon eksiksiz bir zincir oluşturur:

Hassas Döner Hareket → Kontrollü Işın Yörüngesi → Kontrollü Enerji Dağılımı → Tutarlı Elektrik Bağlantısı

Hassas Elektronik Kaynağı

Elektronik bileşenler genellikle kompakt kaynak kafaları ve kontrollü ısı girdisi gerektirir.

Bu uygulamalarda aşırı ısı yakındaki bileşenlere zarar verebilirken, yetersiz kaynak alanı mekanik veya elektriksel performansı olumsuz etkileyebilir.

Yüksek hassasiyetli bir döner aktüatör, salınım mekanizmasının küçük bir işleme alanı içinde kontrollü ışın yörüngesi oluşturmasına yardımcı olabilir.

Bu, kaynak kafasının yüksek düzeyde entegre bir otomatik üretim makinesine sığacak kadar kompakt olması gerektiğinde özellikle yararlıdır.

Tıbbi Cihaz Üretimi

Tıbbi bileşenler genellikle yüksek proses tekrarlanabilirliği ve hassas enerji kontrolü gerektirir.

Lazer kaynağı küçük metal bileşenler, tüpler, gövdeler ve diğer hassas parçalar için kullanılabilir.

Yüksek hassasiyetli döner aktüatör tarafından tahrik edilen mekanik salınım mekanizması, tekrarlanabilir konumlandırmayı korurken kontrollü ışın hareketi sağlayabilir.

Aktüatörün kendisi kaynak kalitesini belirlemez; ancak genel kaynak sisteminin mekanik doğruluğuna ve tekrarlanabilirliğine katkıda bulunabilir.

Robotik Lazer Kaynağı

Robotik kaynak sistemleri, lazer kaynak kafalarını çok eksenli robot platformlarıyla entegre edebilir.

Robot kaynak kafasının genel konumunu kontrol ederken, dahili salınım mekanizması yüksek frekanslı ışın hareketini gerçekleştirir.

Bu, iki farklı hareket seviyesi oluşturur:

Robot Hareketi: Büyük ölçekli konumlandırma

Salınım Kafası Hareketi: Yüksek hassasiyetli yerel ışın hareketi

Kompakt bir harmonik döner aktüatör, salınım mekanizması hafif bir ayna tarama mekanizmasından daha yüksek tork ve rijitlik gerektirdiğinde yerel döner hareket modülü olarak görev yapabilir.

Havacılık ve Hassas Metal Bileşenler

Havacılık bileşenleri ve diğer yüksek değerli metal parçalar, tutarlı kaynak geometrisi ve sıkı proses kontrolü gerektirebilir.

Bu uygulamalarda mekanik hareket doğruluğu, genel kaynak sisteminin önemli bir parçası haline gelebilir.

Harmonik döner aktüatör, tekrarlanabilir açısal hareketin gerektiği özel kaynak kafaları veya konumlandırma mekanizmaları için kompakt ve yüksek hassasiyetli bir döner eksen sağlayabilir.

Lazer Salınım Uygulamalarında Harmonik Döner Aktüatör ve Doğrudan Tahrik Karşılaştırması

Harmonik döner aktüatör, doğrudan tahrikli motorların veya galvo tarayıcıların evrensel bir alternatifi olarak değerlendirilmemelidir.

Farklı hareket mimarileri, farklı yükler ve hızlar için optimize edilmiştir.

Doğrudan tahrikli motorlar, hareketli yük hafif olduğunda ve son derece yüksek dinamik tepki gerektiğinde özellikle caziptir.

Galvo tarayıcılar, çok düşük ataletli hafif aynaları hareket ettirdikleri için yüksek hızlı lazer ışını yönlendirmede yaygın olarak kullanılır.

Mekanik salınım mekanizması aşağıdakileri gerektirdiğinde harmonik döner aktüatör daha cazip hale gelir:

• Daha yüksek çıkış torku

• Daha yüksek yük kapasitesi

• Yüksek rijitlik

• Düşük boşluk

• Kompakt entegrasyon

• Hassas döner konumlandırma

• Büyük veya daha yüksek ataletli dönen yükler

Bu nedenle doğru seçim, gerçek mekanik mimariye bağlıdır.

Sistemin yalnızca çok hafif bir optik aynayı son derece yüksek frekansta hareket ettirmesi gerekiyorsa, galvo veya doğrudan tahrik çözümü daha uygun olabilir.

Sistemin daha büyük bir mekanik veya optik düzeneği hassas bir döner aktarma sistemi aracılığıyla tahrik etmesi gerekiyorsa, harmonik döner aktüatör tork, rijitlik, kompaktlık ve konumlandırma performansının daha güçlü bir birleşimini sunabilir.

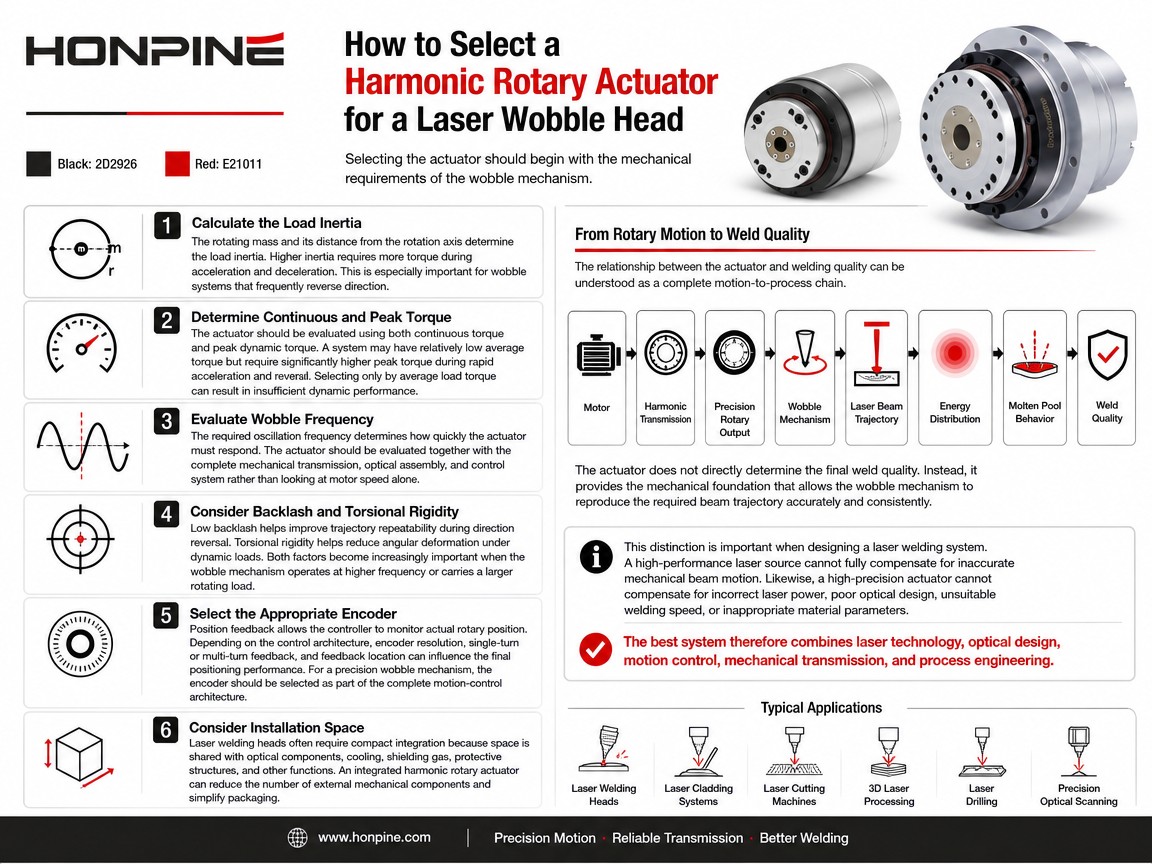

Lazer Salınım Kafası için Harmonik Döner Aktüatör Nasıl Seçilir?

Aktüatör seçimi, salınım mekanizmasının mekanik gereksinimleriyle başlamalıdır.

Yük Ataletini Hesaplayın

Dönen kütle ve bunun dönüş eksenine olan mesafesi, yük ataletini belirler.

Daha yüksek atalet, hızlanma ve yavaşlama sırasında daha fazla tork gerektirir.

Bu, sık sık yön değiştiren salınım sistemleri için özellikle önemlidir.

Sürekli ve Pik Torku Belirleyin

Aktüatör hem sürekli tork hem de pik dinamik tork kullanılarak değerlendirilmelidir.

Bir sistem nispeten düşük ortalama torka sahip olabilir ancak hızlı hızlanma ve tersine çevirme sırasında önemli ölçüde daha yüksek pik tork gerektirebilir.

Bu nedenle, aktüatörü yalnızca ortalama yük torkuna göre seçmek yetersiz dinamik performansa neden olabilir.

Salınım Frekansını Değerlendirin

Gerekli salınım frekansı, aktüatörün ne kadar hızlı tepki vermesi gerektiğini belirler.

Aktüatör, yalnızca motor hızına bakılmak yerine komple mekanik aktarma sistemi, optik düzenek ve kontrol sistemiyle birlikte değerlendirilmelidir.

Boşluğu ve Burulma Rijitliğini Dikkate Alın

Düşük boşluk, yön tersine çevrilirken yörünge tekrarlanabilirliğini iyileştirmeye yardımcı olur.

Burulma rijitliği, dinamik yükler altındaki açısal deformasyonu azaltmaya yardımcı olur.

Salınım mekanizması daha yüksek frekansta çalıştığında veya daha büyük dönen yük taşıdığında her iki faktör de giderek daha önemli hale gelir.

Uygun Enkoderi Seçin

Konum geri beslemesi, kontrolörün gerçek döner konumu izlemesini sağlar.

Kontrol mimarisine bağlı olarak enkoder çözünürlüğü, tek turlu veya çok turlu geri besleme ve geri besleme konumu, nihai konumlandırma performansını etkileyebilir.

Hassas bir salınım mekanizması için enkoder, komple hareket kontrol mimarisinin parçası olarak seçilmelidir.

Montaj Alanını Dikkate Alın

Lazer kaynak kafaları, alanın optik bileşenler, soğutma, koruyucu gaz, koruyucu yapılar ve diğer fonksiyonlarla paylaşılması nedeniyle sıklıkla kompakt entegrasyon gerektirir.

Entegre harmonik döner aktüatör, harici mekanik bileşen sayısını azaltabilir ve yerleşimi basitleştirebilir.

Döner Hareketten Kaynak Kalitesine

Aktüatör ile kaynak kalitesi arasındaki ilişki, eksiksiz bir hareketten prosese zincir olarak anlaşılabilir.

Motor

↓

Harmonik Aktarma Sistemi

↓

Hassas Döner Çıkış

↓

Salınım Mekanizması

↓

Lazer Işın Yörüngesi

↓

Enerji Dağılımı

↓

Ergiyik Havuzu Davranışı

↓

Kaynak Kalitesi

Aktüatör nihai kaynak kalitesini doğrudan belirlemez.

Bunun yerine, salınım mekanizmasının gerekli ışın yörüngesini doğru ve tutarlı biçimde yeniden üretmesini sağlayan mekanik temeli sunar.

Bu ayrım, lazer kaynak sistemi tasarlanırken önemlidir.

Yüksek performanslı bir lazer kaynağı, hatalı mekanik ışın hareketini tamamen telafi edemez.

Benzer şekilde, yüksek hassasiyetli bir aktüatör de yanlış lazer gücünü, zayıf optik tasarımı, uygun olmayan kaynak hızını veya uygunsuz malzeme parametrelerini telafi edemez.

Bu nedenle en iyi sistem, lazer teknolojisini, optik tasarımı, hareket kontrolünü, mekanik aktarmayı ve proses mühendisliğini birleştirir.

Entegre Hareket Çözümleri Lazer Ekipmanı Üreticileri için Neden Önemlidir？

Lazer ekipmanı üreticileri için mühendislik zorluğu yalnızca teknik performansa ulaşmak değildir.

Komple sistem aynı zamanda kompakt, güvenilir, montajı kolay ve seri üretime uygun olmalıdır.

Ayrı motorlar, redüktörler, kaplinler, rulmanlar, enkoderler ve montaj yapılarının kullanılması bileşen ve mekanik arayüz sayısını artırabilir.

Entegre harmonik döner aktüatör bu mimariyi basitleştirebilir.

Bu, çeşitli mühendislik avantajları sağlayabilir:

Basitleştirilmiş Mekanik Tasarım: Daha az bağımsız aktarma bileşeni gerekir.

Kompakt Yerleşim: Döner sistem daha az montaj alanı kaplayabilir.

Azaltılmış Montaj Karmaşıklığı: Daha az hizalama işlemi gerekebilir.

Standartlaştırılmış Hareket Modülü: Aynı aktüatör platformu farklı salınım mekanizmalarına uyarlanabilir.

Entegre Geri Besleme: Enkoder entegrasyonu kapalı çevrim kontrolünü basitleştirebilir.

Lazer kaynak kafaları ve otomatik kaynak ekipmanlarının OEM üreticileri için bu faktörler, tork ve konumlandırma doğruluğu kadar önemli olabilir.

Lazer Salınımlı Kaynak için Harmonik Döner Aktüatörü Ne Zaman Değerlendirmelisiniz?

Lazer salınım mekanizması zorlu mekanik gereksinimlerin bir kombinasyonuna sahipse harmonik döner aktüatör değerlendirmeye değerdir.

Uygulama aşağıdakileri gerektirdiğinde özellikle cazip olabilir:

• Kompakt bir döner hareket modülü

• Sınırlı montaj alanından yüksek çıkış torku

• Tekrarlanan tersine dönüşlerde düşük boşluk

• Yüksek burulma rijitliği

• Hassas açısal konumlandırma

• Enkoder tabanlı geri besleme

• Dinamik yük altında kararlı hareket

• Nispeten büyük bir optik veya mekanik dönen yük

Buna karşılık, uygulama öncelikle çok hafif bir aynanın son derece yüksek frekanslı hareketini gerektiriyorsa galvo tarayıcı veya doğrudan tahrikli motor daha iyi bir mimari olabilir.

Bu nedenle aktüatör, en yüksek nominal hıza veya çözünürlüğe sahip teknolojiyi seçmek yerine gerçek yük ve hareket gereksinimlerine göre seçilmelidir.

Hassas Lazer Hareketi için HONPINE Harmonik Döner Aktüatör

Mekanik salınım kafaları geliştiren lazer ekipmanı üreticileri için döner aktüatör, yalnızca bir redüktör değil, hassas bir hareket modülü olarak ele alınmalıdır.

Uygun bir çözüm; motor performansı, harmonik aktarma sistemi, çıkış rulmanı kapasitesi, enkoder geri beslemesi, mekanik rijitlik, yük ataleti ve kontrol gereksinimleri arasındaki eksiksiz ilişkiyi dikkate almalıdır.

HONPINE'ın harmonik döner aktüatör çözümleri, kompakt bir döner eksenin yüksek tork yoğunluğunu, düşük boşluğu, yüksek rijitliği ve hassas konum kontrolünü birleştirmesi gereken uygulamalar için değerlendirilebilir.

Makine mimarisine bağlı olarak aktüatör lazer salınım kafasının kendisine entegre edilebilir veya ilgili konumlandırma ve ışın kontrol mekanizmaları için hassas döner eksen olarak kullanılabilir.

Temel avantaj, hassas otomatik ekipman için gerekli mekanik özellikleri korurken daha kompakt ve entegre bir hareket mimarisi oluşturabilme yeteneğidir.

Sonuç

Bir lazer salınımlı kaynak sisteminin performansı, lazer gücü ve ışın parametrelerinden çok daha fazlasına bağlıdır.

Işın salınımı mekanik döner mekanizma tarafından oluşturulduğunda, aktüatör kaynak sisteminin önemli bir parçası haline gelir.

Düşük boşluk, doğru ters yön hareketinin korunmasına yardımcı olur. Yüksek tork yoğunluğu, aktüatörün sınırlı montaj alanı içinde daha büyük yükleri tahrik etmesini sağlar. Yüksek rijitlik, hızlanma ve yavaşlama sırasında açısal kararlılığın korunmasına yardımcı olur. Enkoder geri beslemesi kapalı çevrim konum kontrolünü mümkün kılar. Entegre yapı, kompakt kaynak kafalarının mekanik mimarisini basitleştirebilir.

Bu özellikler, harmonik döner aktüatörü batarya bileşenleri, EV baraları, elektrik bağlantıları, hassas elektronikler, tıbbi cihazlar, robotik kaynak, havacılık bileşenleri ve özel otomatik kaynak ekipmanlarını içeren lazer kaynak uygulamaları için özellikle ilgili hale getirir.

Doğru çözüm mutlaka en hızlı motor veya en yüksek çözünürlüklü enkoder değildir.

Daha iyi yaklaşım, döner hareket mimarisini salınım mekanizmasının gerçek gereksinimleriyle eşleştirmektir:

Yük Ataleti → Tork → Frekans → Hızlanma → Boşluk → Rijitlik → Geri Besleme → Montaj Alanı

Bu parametreler birlikte değerlendirildiğinde, harmonik döner aktüatör bir aktarma bileşeninden daha fazlası haline gelebilir. Mekanik lazer salınım kafasının programlanan ışın yörüngesini doğru ve tutarlı biçimde yeniden üretmesini sağlayan hassas döner hareket platformu olarak hizmet edebilir.

Daha kompakt, otomatik ve yüksek hassasiyetli kaynak sistemlerine yönelen lazer ekipmanı üreticileri için doğru döner hareket teknolojisini salınım mekanizmasına entegre etmek, makine performansını iyileştirme ve ekipman tasarımını basitleştirme yönünde önemli bir adım olabilir.
