Kupa Tipi Harmonik Tahrik, Harmonik Tahriklerin Kısa Ömür Sorunlarını Etkili Şekilde Giderir

Endüstriyel robotlarda,harmonik redüktörleryüksek hassasiyetleri, yüksek tork iletimleri ve düzgün çalışmaları nedeniyle mafsal aktarım sistemlerinde yaygın olarak kullanılır. Bu özellikler, harmonik redüktörleri endüstriyel robotlar, havacılık ve uzay ekipmanları ve hassas cihazlar gibi hassas kontrol ve yüksek performans gerektiren uygulamalar için ideal bir seçenek haline getirir. Harmonik redüktörlerde kritik bir bileşen olan esnek dişlinin yorulma kırılması ve kısa ömür sorununu çözmek için HONPINE, fincan tipi bir harmonik redüktör tasarlamıştır.

Harmonik Redüktör Yapısında Esnek Dişlinin Önemi

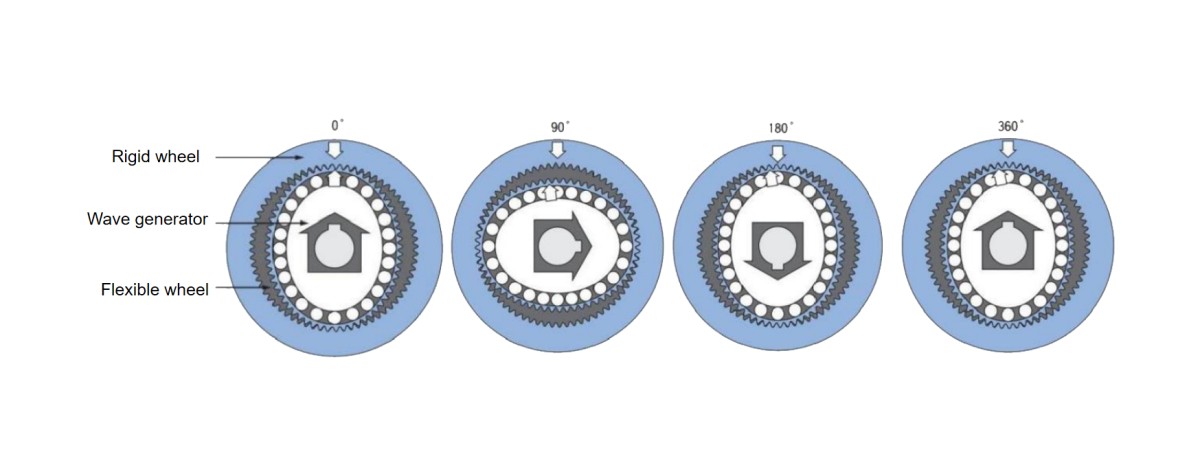

Harmonik transmisyon, esnek dişlinin elastik deformasyonuna dayanır ve bu da onu en fazla gerilime maruz kalan ve yorulmaya en yatkın bileşen haline getirir. Başka bir deyişle, esnek dişlinin ömrü harmonik redüktörün çalışma ömrünü belirler. HONPINE, yüksüz ve yüklü koşullar altında esnek dişli üzerindeki maksimum gerilimi etkili şekilde kontrol ederken mümkün olan en kısa gövde uzunluğunu elde etmek için yapısal parametreleri optimize eder. Bu, optimum performans sağlar, yorulma kırılması risklerini azaltır ve hizmet ömrünü uzatır.

Fincan Tipi Harmonik Redüktör Nedir?

Harmonik redüktörlerdeki esnek dişli temel olarak iki şekilde bulunur: fincan tipi ve şapka tipi (içi boş). Ortası çökük bir fincana benzeyen fincan tipi esnek dişli, hareket kontrolü ve güç iletimi için harmonik redüktörlerde, robotikte, hassas makinelerde ve havacılık ve uzay mekanizmalarında yaygın olarak kullanılır.

Fincan tipi esnek dişli genellikle cıvatalar veya pimler aracılığıyla diğer mekanik bileşenlere bağlanır. Kesin bağlantı yöntemi harmonik redüktörün tasarımına ve üretim standartlarına bağlıdır, ancak genellikle güvenli sabitleme için kenar kısmında önceden delinmiş delikler veya arayüzler bulunur.

Fincan Tipi Harmonik Redüktörlerin Avantajları

• Çift dairesel yaylı harmonik redüktör olarak da bilinir, dairesel dişli ile esnek dişli arasında üstün kavrama performansı ve daha yüksek temas oranı sağlar.

• Kompakt ve hafiftir, bu da onu alan kısıtlaması olan endüstriyel robotlar için ideal hale getirir.

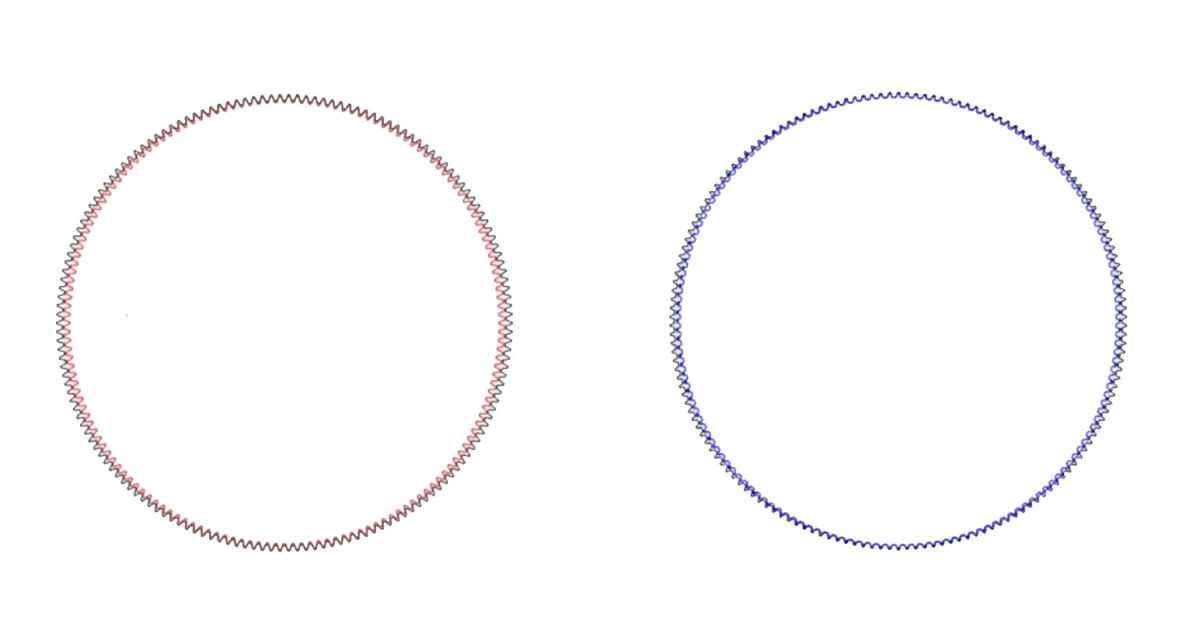

• HONPINE Ar-Ge analizi, çift dairesel yay diş profilinin gerilim dağılımı ve deformasyon direnci açısından geleneksel evolvent dişlilerden daha iyi performans gösterdiğini doğrulamaktadır.

• Küresel müşterilerden gelen geri bildirimlere dayalı ortogonal testlerle optimize edilmiştir, performansı ve kararlılığı artırır.

• Titiz kalite doğrulaması, pazar taleplerine uygunluğu ve güvenilirliği garanti eder.



Önerilen HONPINE Fincan Tipi Harmonik Redüktörler

FSG Serisi     – Robot Kolları ve Sızdırmaz Döner Tablalar için Kolay Kurulumlu Gerinim Dalga Dişlisi

FSD Serisi     – Havacılık ve Uzay, Robotik ve Yarı İletken Ekipmanları için Kompakt Fincan Tipi Harmonik Dişli

FCG-AJ           –   Serisi – Yüksek Torklu Ağır Yük Fincan Tipi Gerinim Dalga Dişlisi

HONPINE’ın fincan tipi harmonik redüktörleridaha uzun kullanım ömrü, daha yüksek hassasiyet ve daha fazla dayanıklılık sunar, bu da onları yüksek performanslı otomasyon ve robotik uygulamaları için üstün bir seçenek haline getirir.
