İşbirlikçi Robot Eklemlerinde DD Motoru ve Harmonik Redüktör Karşılaştırması: Hangisi Daha İyi?

giriiş

İşbirlikçi robotlar, insanların ve robotların aynı çalışma alanını paylaştığı ortamlarda çalışmak üzere tasarlanmıştır. Bu durum, geleneksel endüstriyel robotlara kıyasla robot eklem tasarımı için farklı gereksinimler ortaya çıkarır.

İşbirlikçi bir robot ekleminin, kompakt boyutları, düşük ağırlığı, düzgün hareketi, duyarlı kontrolü ve uygun kuvvet etkileşimini korurken aynı zamanda yeterli tork ve konumlandırma doğruluğu sağlaması gerekir.

Bu durum, robot eklem iletim sisteminin seçimini özellikle önemli kılıyor.

İşbirlikçi robot eklemleri için düşünülebilecek iki teknoloji , doğrudan tahrikli motor (DD motor) ve harmonik redüktördür . DD motor, eklemi mekanik bir redüksiyon aşaması olmadan doğrudan tahrik ederken, harmonik redüktör yüksek hızlı bir servo motoru yüksek oranlı hassas bir şanzımanla birleştirir.

İki teknolojiden hiçbiri diğerinden daha iyi değil. Daha pratik soru şu: Hangi çözüm, belirli bir işbirlikçi robot için tork yoğunluğu, geri sürülebilirlik, dinamik tepki, eklem boyutu, rijitlik, termal performans ve kontrol gereksinimleri arasında doğru dengeyi sağlıyor?

Bu makale, işbirlikçi robot eklemleri için DD motorları ve harmonik redüktörleri karşılaştırıyor ve her teknolojinin ne zaman daha iyi bir seçim olabileceğini açıklıyor.

İşbirlikçi bir robot ekleminin neye ihtiyacı var?

DD motorları ve harmonik redüktörleri karşılaştırmadan önce, işbirlikçi bir robot ekleminin gereksinimlerini anlamak önemlidir.

Basit bir döner mekanizmanın aksine, bir robot eklemi, hareketli bir bağlantı ve yük taşırken tekrar tekrar hızlanmalı, yavaşlamalı, yön değiştirmeli ve hassas konumunu korumalıdır.

Bu nedenle bağlantı noktasının aynı anda birden fazla gereksinimi karşılaması gerekir.

Tork yoğunluğu önemlidir çünkü aktüatörün robot kolunu aşırı ağırlaştırmadan yeterli tork üretmesi gerekir.

Düşük boşluk payı, konumlandırma doğruluğunu ve öngörülebilir hareketi korumak için değerlidir.

Robotun dış kuvvetlere doğal bir şekilde tepki vermesi gerektiğinde, geriye doğru sürülebilirlik önem kazanır.

Dinamik tepki, robotun ne kadar hızlı hızlanabileceğini, yavaşlayabileceğini ve hareket değişikliklerine nasıl tepki verebileceğini etkiler.

Rijitlik, robotun yük altında komut edilen konumunu koruma yeteneğini etkiler.

Termal performans da önemlidir çünkü işbirlikçi robotlar genellikle uzun süreler boyunca kompakt eklem gövdelerinde çalışırlar.

Bu gereksinimler, robot mimarisine bağlı olarak farklı iletim seçeneklerine yol açabilir.

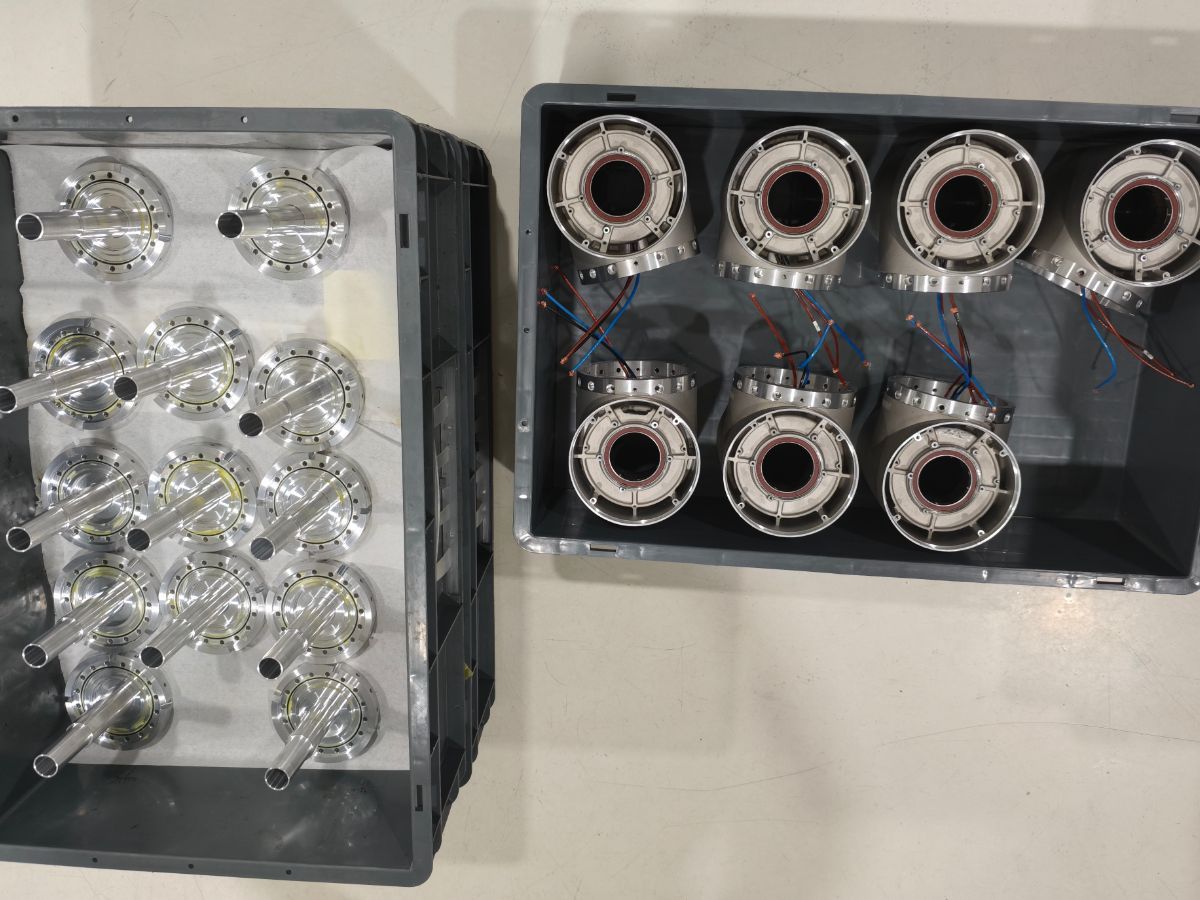

İşbirlikçi bir robot ekleminde harmonik redüktör nasıl çalışır?

Harmonik düşürücü, genellikle yüksek performanslı bir robot eklem tahrik sistemi oluşturmak için bir servo motorla birleştirilir.

Motor nispeten yüksek hızda çalışırken, harmonik aktarım yüksek bir redüksiyon oranı sağlar ve motor çıkışını robot ekleminin ihtiyaç duyduğu daha düşük hızlı, daha yüksek torklu harekete dönüştürür.

Kompakt aktarım yapısı, nispeten küçük bir motorun bağlantı noktasında çok daha yüksek bir çıkış torku üretmesine olanak tanır.

Bu, harmonik redüktörlerin robotik eklemler için yaygın olarak tercih edilmesinin başlıca nedenlerinden biridir.

Harmonik redüktör ayrıca çok düşük boşluk payı sağlayabilir; bu da hassas konumlandırma ve koordineli çok eksenli hareket gerektiren uygulamalar için değerlidir.

İşbirlikçi robotlar için, yüksek küçültme oranı, kompakt boyut, düşük boşluk ve yüksek tork yoğunluğunun bu kombinasyonu, özellikle omuz, dirsek ve diğer yük taşıyan eklemler için son derece faydalı olabilir.

Ancak, harmonik redüktör de hala mekanik bir aktarım sistemidir.

Dinamik davranışı, verimliliği, burulma özellikleri ve geri sürülebilirliği, redüktörün özel tasarımına, redüksiyon oranına, yüke ve çalışma koşullarına bağlıdır.

Bu nedenle, mühendisler her harmonik redüktörün aynı performansı sağladığını varsaymak yerine, bağlantının tamamını değerlendirmelidir.

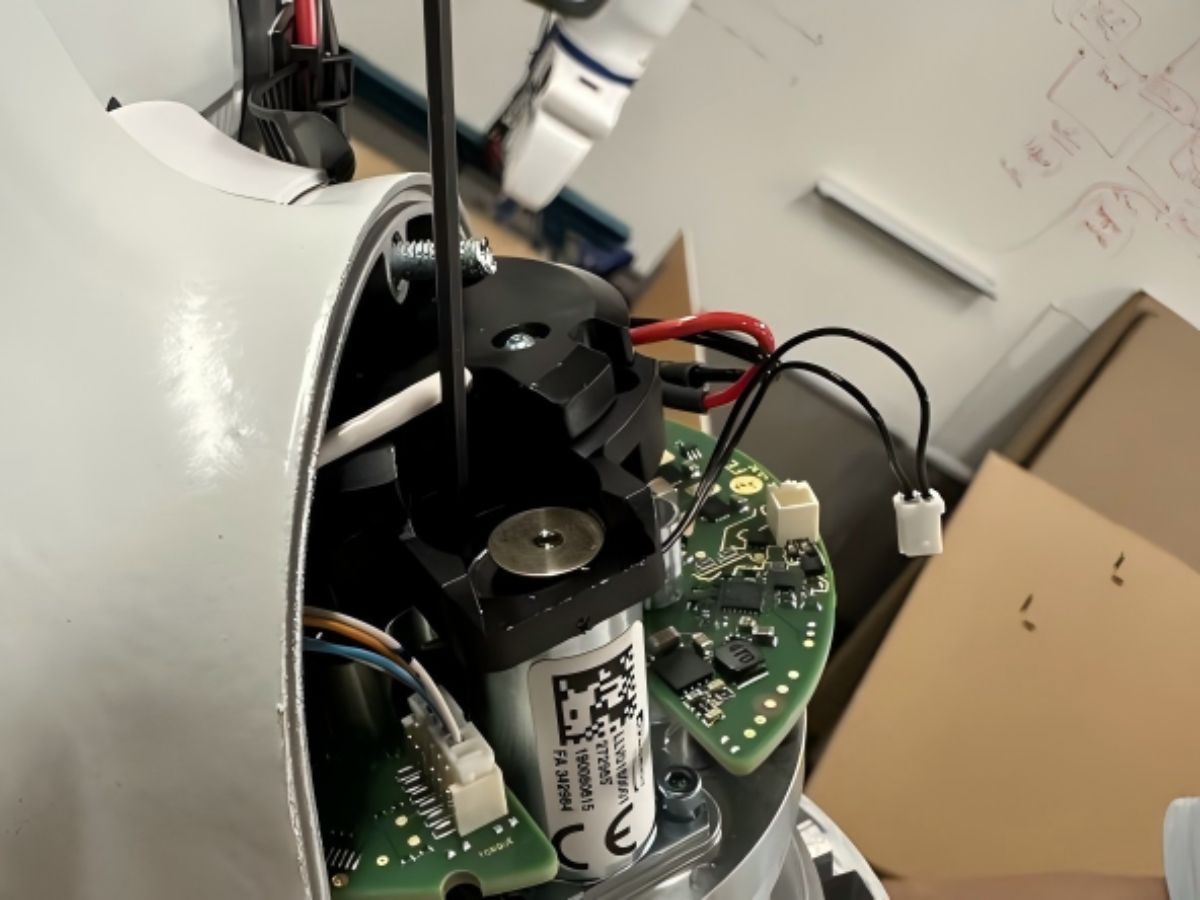

İşbirlikçi bir robot ekleminde DD motoru nasıl çalışır?

DD motor farklı bir yaklaşım benimser.

Motor ile robot eklemi arasına bir indirgeme mekanizması yerleştirmek yerine, motor doğrudan çıkışı tahrik eder.

Sistemde geleneksel mekanik bir indirgeme aşaması bulunmadığından, daha az sayıda iletim bileşeni kullanılabilir.

Bu, çeşitli faydalar sağlayabilir.

Mekanik bir azaltma aşamasının olmaması, şanzımanla ilişkili dişli boşluğunu ortadan kaldırır ve motor torku ile mafsal hareketi arasında doğrudan bir ilişki sağlayabilir.

DD motorlar ayrıca mükemmel dinamik tepki de sağlayabilir.

Eklemdeki hareketin hızlı ivmelenmeye, yavaşlamaya veya sık yön değiştirmeye ihtiyaç duyduğu durumlarda, motor ile yük arasında daha az mekanik iletim elemanı bulunduğu için doğrudan tahrik cazip olabilir.

Bir diğer önemli özellik ise geri sürüş kabiliyetidir.

Doğrudan tahrikli bir mafsalın geri tahrik edilmesi genellikle yüksek oranda dişli bir mafsala göre daha kolaydır; bu da doğrudan tahrikli motorları, kuvvet etkileşiminin ve uyumlu hareketin önemli olduğu uygulamalar için cazip hale getirir.

Sınırlama torktur.

Motor torkunu artıran bir azaltma mekanizması bulunmadığından, DD motorun kendisi gerekli mafsal torkunu üretmelidir.

Yüksek torklu işbirlikçi robot eklemleri için, daha büyük aktif çapa ve daha yüksek termal kapasiteye sahip daha büyük bir motor gerekebilir.

İşbirlikçi Robot Eklem Torku için Harmonik Redüktör ve DD Motor Karşılaştırması

Tork yoğunluğu, iki yaklaşım arasındaki en önemli farklardan biridir.

Harmonik redüktör ile motorun son bağlantı torkunu doğrudan üretmesine gerek kalmaz. Redüksiyon mekanizması, dönüş hızını düşürürken çıkış torkunu artırır.

Bu, kompakt ve yüksek torklu bir bağlantı oluşturmayı kolaylaştırır.

Bir DD motor, gerekli çıkış torkunu doğrudan üretmelidir.

Düşük torklu bağlantılar için bu önemli bir sınırlama olmayabilir.

Ancak, gerekli mafsal torku arttıkça, motor boyutu, akım ve ısı gereksinimleri de önemli ölçüde artabilir.

Bu nedenle, harmonik iletim, sınırlı bir mekanik aralık içinde yüksek tork gerektiren işbirlikçi robot eklemleri için cazip olabilir.

DD motorlar, gerekli torkun orta düzeyde olduğu ve tasarımda doğrudan tahrik, yüksek dinamik tepki ve geri sürüş kabiliyetine daha fazla önem verildiği durumlarda daha ilgi çekici hale gelir.

Hangisi Daha İyi Geri Sürüş Yeteneği Sağlar: DD Motor mu Yoksa Harmonik Redüktör mü?

Geriye doğru yönlendirme yeteneği, özellikle işbirlikçi robotikte büyük önem taşır.

Bir robotun dış kuvvetleri algılaması, temasa tepki vermesi ve insanların yanında güvenli bir şekilde çalışması gerekebilir.

Yüksek oranlı bir şanzıman, dış hareketlere karşı direnç gösterebilir çünkü yük, şanzıman aracılığıyla motoru tahrik etmek zorundadır.

DD motorlarda bu tür bir indirgeme mekanizması bulunmaz.

Yük doğrudan motora bağlıdır, bu da eklemin dış kuvvetlere doğal olarak tepki vermesini sağlar.

Bu, kuvvet duyarlı robotik uygulamalarında DD motorları için en güçlü argümanlardan biridir.

Ancak bu, harmonik robot eklemlerinin kuvvet kontrolünü destekleyemeyeceği anlamına gelmez.

Harmonik bir mafsal, kuvvet ve tork kontrolünü desteklemek için yüksek çözünürlüklü enkoder geri beslemesi, motor akım bilgisi veya entegre bir tork sensörü kullanabilir.

Dolayısıyla gerçek performans, eklemin genel mimarisine bağlıdır.

Son derece hassas kuvvet etkileşimi gerektiren uygulamalar için mühendisler yalnızca iletim tipini değil, aynı zamanda enkoder konfigürasyonunu, tork algılamayı, kontrol algoritmasını ve mekanik sürtünmeyi de değerlendirmelidir.

İşbirlikçi Robot Eklemleri İçin Hangisi Daha Kompakt?

Kompaktlık, harmonik redüktörlerin avantaj sağlayabileceği bir diğer alandır.

Harmonik düşürücü, nispeten küçük bir pakette yüksek bir düşürme oranı sağlayabilir.

Bu sayede motor ve şanzıman kompakt bir birleşik gövdeye entegre edilebiliyor.

Altı eksenli işbirlikçi bir robot için bu önemli olabilir çünkü her eklem robotun genel boyutuna ve ağırlığına katkıda bulunur.

Robot kolunun üst kısımlarındaki eklemlerin kütlesini azaltmak, robot kolunun daha aşağı kısımlarındaki eklemlerden gereken torku da azaltabilir.

DD motor, redüktörü ortadan kaldırabilir, ancak bu, bağlantının tamamının daha küçük olacağı anlamına gelmez.

Motorun gerekli torku doğrudan üretmesi gerekir, bu nedenle yüksek torklu bir doğrudan beslemeli motor nispeten büyük bir çapa ihtiyaç duyabilir.

Dolayısıyla, redüktörün çıkarılması otomatik olarak robot ekleminin küçülmesine yol açmaz.

Doğru karşılaştırma, motor, rulmanlar, gövde, enkoder ve soğutma yapısı da dahil olmak üzere aktüatörün tüm gövdesi temel alınarak yapılmalıdır.

Robot Eklemlerinin Doğruluğu İçin Harmonik Redüktör mü Yoksa DD Motoru mu?

Her iki teknoloji de yüksek hassasiyetli robot eklemlerini destekleyebilir, ancak bunu farklı şekillerde başarırlar.

Harmonik redüktörler, son derece düşük boşluk payı ve yüksek redüksiyon oranı sağlayabildikleri için caziptir.

Bu özellik, onları hassas açısal konumlandırmanın önemli olduğu uygulamalar için uygun hale getirir.

DD motorlar, mekanik redüksiyon boşluğunu tamamen ortadan kaldırır.

Ancak, şanzımanda boşluk olmaması, sistemin daha yüksek doğruluğunu garanti etmez.

Robot eklemlerinin nihai doğruluğu aşağıdaki faktörlerden de etkilenir:

• Kodlayıcı çözünürlüğü

• Yönlendirme doğruluğu

• Motor kontrolü

• Yapısal deformasyon

• Termal genleşme

• Mekanik sertlik

İşbirlikçi bir robot için bu faktörlerin birlikte değerlendirilmesi gerekir.

Mükemmel enkoder geri bildirimine sahip ancak yetersiz yapısal rijitliğe sahip bir DD motor, iyi tasarlanmış bir harmonik mafsaldan daha iyi performans göstermeyebilir.

Benzer şekilde, düşük geri tepme özelliğine sahip bir harmonik redüktör, zayıf enkoder geri beslemesini veya aşırı yapısal deformasyonu telafi edemez.

Yüksek Hızlı İşbirlikçi Robot Hareketi İçin Hangisi Daha İyi?

DD motorlar, yüksek hızlı sürekli dönme hareketi ve hızlı dinamik tepkinin önemli olduğu durumlarda doğal bir avantaja sahiptir.

Motor yükü doğrudan tahrik ettiği için, hareketi iletmek için gereken bir redüksiyon aşaması yoktur.

Bu özellik, sık sık hızlanma ve yavaşlama gerektiren uygulamalarda değerli olabilir.

Harmonik redüktörler hızlı robot hareketini de destekleyebilir, ancak maksimum çıkış hızı şanzıman ve seçilen redüksiyon oranıyla sınırlıdır.

Yüksek çıkış hızına ancak nispeten düşük torka ihtiyaç duyan işbirlikçi robot eklemleri için, DD motorlar bu nedenle cazip bir seçenek olabilir.

Nispeten düşük çıkış hızında yüksek tork gerektiren bağlantılar için harmonik iletim daha pratik bir çözüm sağlayabilir.

İşbirlikçi Robot Kuvvet Kontrolünde Harmonik Redüktör ve DD Motor Karşılaştırması

İşbirlikçi robotikte kuvvet kontrolü giderek daha önemli hale geliyor.

Montaj, parlatma, yerleştirme, inceleme ve insan-robot etkileşimi gibi uygulamalar, robotun önceden tanımlanmış bir konum yörüngesini takip etmek yerine temas kuvvetlerine yanıt vermesini gerektirir.

DD motorlar, motorun çıkışa doğrudan bağlı olması nedeniyle bu uygulamalar için doğal olarak caziptir.

Motor torku ile eklem torku arasındaki mekanik ilişki nispeten doğrudandır.

Ancak, harmonik bir bağlantı, kuvvet kontrollü uygulamalar için de tasarlanabilir.

Örneğin, entegre bir robot eklemi, eklem hareketi veya torku hakkında daha doğrudan bilgi edinmek için çıkış tarafında bir kodlayıcı veya tork sensörü kullanabilir.

Bu, kontrol sisteminin motor tarafındaki hareket ile gerçek çıkış hareketi arasında ayrım yapma yeteneğini önemli ölçüde geliştirebilir.

Yüksek performanslı işbirlikçi robot eklemleri için sorulması gereken soru bu nedenle sadece şu olmamalıdır:

DD motor mu yoksa harmonik redüktör mü?

Daha doğru soru şu olurdu:

Komple bağlantı sistemi çıkış torkunu ne kadar doğru ölçebilir ve kontrol edebilir?

Harmonik Bağlantı Modülleri, Redüktörden Daha Fazlasını Entegre Edebilir

Modern bir robot eklem modülü, sadece bir harmonik redüktörden ibaret değildir.

Komple bir ortak modül şunları içerebilir:

• Servo Motor

• Harmonik Redüktör

• Kodlayıcı

• Sürücü

• Fren

• Tork Sensörü

• Konut

• Rulmanlar

Bu entegrasyon seviyesi, robotik bir eklemin yapımı için gereken mühendislik çalışmalarını azaltabilir.

İşbirlikçi robot üreticileri için entegre bir harmonik eklem modülü, daha standartlaştırılmış bir mekanik ve elektriksel arayüz de sağlayabilir.

Bu, farklı yük taşıma kapasitelerine sahip birden fazla robot modeli geliştirirken faydalı olabilir.

En büyük avantaj sadece harmonik redüktörün kendisi değil, aynı zamanda iletim, motor, sensör ve kontrol bileşenlerini kompakt bir aktüatöre entegre edebilme yeteneğidir.

İşbirlikçi bir robot için harmonik redüktör ne zaman seçilmelidir?

İşbirlikçi robot ekleminin yüksek tork, kompakt boyutlar ve düşük boşluk payı kombinasyonuna ihtiyaç duyduğu durumlarda harmonik redüktör dikkate alınmaya değerdir.

Özellikle aktüatörün önemli bir yükü taşıması gerekirken nispeten hafif kalması gereken bağlantı noktaları için uygun olabilir.

Tipik uygulama alanları şunları içerebilir:

• İşbirlikçi robot kolları

• Altı eksenli işbirlikçi robotlar

• İnsansı robot eklemleri

• Mobil manipülatörler

• Hassas robotik kollar

Bu uygulamalar için harmonik iletim, tork yoğunluğu, hassasiyet ve paket boyutu arasında pratik bir denge sağlayabilir.

Ancak, redüktör seçimi, mevcut en yüksek redüksiyon oranını seçmekten ziyade, gerçek tork, hız, yük ataleti, çalışma döngüsü ve termal koşullara göre yapılmalıdır.

İşbirlikçi bir robot için DD motoru ne zaman seçmelisiniz?

Doğrudan tahrik ve yüksek dinamik tepki birincil tasarım gereksinimleri olduğunda, DD motor daha uygun olabilir.

Tipik olarak dikkate alınması gereken hususlar şunlardır:

• Yüksek geri sürüş kabiliyeti

• Hızlı ivmelenme ve yavaşlama

• Sürekli dönüş

• Doğrudan tork kontrolü

• Düşük mekanik iletim karmaşıklığı

DD motorlar, özellikle belirli bilek eklemleri, kuvvete duyarlı mekanizmalar ve özel işbirlikçi robot mimarileri için oldukça cazip olabilir.

Bağlantı noktasının son derece kompakt bir gövde içinde çok yüksek tork gerektirmesi durumunda, bu tür bağlantı noktaları daha az çekici olabilir.

Bu durumlarda, torku doğrudan üretmek için gereken ek motor boyutu önemli bir tasarım kısıtlaması haline gelebilir.

DD Motor mu, Harmonik Redüktör mü: Farklı Robot Eklemleri İçin Hangisi Daha İyi?

En iyi teknoloji, aynı robotun farklı eksenleri arasında da değişiklik gösterebilir.

Omuz veya taban eklemi genellikle yüksek tork gerektirir çünkü robot yapısının ve yükünün büyük bir bölümünü destekler.

Bu nedenle, harmonik bağlantı modülü bu pozisyonlar için cazip olabilir.

Dirsek eklemi ayrıca önemli miktarda tork ve kompaktlık gerektirir; bu da harmonik iletimi birçok tasarımda pratik bir seçenek haline getirir.

El bileği eklemlerinin gereksinimleri genellikle farklıdır.

Daha düşük ağırlık, yüksek hız ve dinamik tepki daha önemli hale gelebilir; bu nedenle robot mimarisine bağlı olarak bir DD motorun değerlendirilmesi faydalı olabilir.

Bu, bir robot üreticisinin her eklem için mutlaka aynı aktüatör mimarisini kullanması gerekmediği anlamına gelir.

Farklı eklem pozisyonları, farklı tork, hız, atalet ve kuvvet kontrolü gereksinimlerine sahip olabilir.

Kobot için Doğrudan Damgalı Motor ve Harmonik Redüktör Arasında Nasıl Seçim Yapılır?

Gerçek tasarım önceliklerinin değerlendirilmesiyle seçim basitleştirilebilir.

Eğer bağlantı noktasında yüksek tork yoğunluğu, kompakt boyutlar, yüksek redüksiyon oranı ve çok düşük boşluk gerekiyorsa, harmonik redüktör genellikle güçlü bir adaydır.

Eğer ortak proje doğrudan tahrik, geri tahrik edilebilirlik, yüksek dinamik tepki ve düşük mekanik iletim karmaşıklığına öncelik veriyorsa, doğrudan tahrikli bir motor daha cazip olabilir.

Uygulama yüksek hassasiyetli kuvvet kontrolü gerektiriyorsa, her iki teknoloji de algılama mimarisiyle birlikte değerlendirilmelidir.

Tork sensörü, çift enkoder konfigürasyonu ve uygun servo kontrolü, robot ekleminin nihai performansını önemli ölçüde etkileyebilir.

Sonuç: İşbirlikçi Robotlar İçin DD Motor mu Yoksa Harmonik Redüktör mü?

DD motor ile harmonik redüktör arasında evrensel bir kazanan yoktur.

Harmonik redüktör, genellikle işbirlikçi robot eklemlerinin yüksek tork yoğunluğu, kompakt boyutlar, düşük boşluk ve yüksek redüksiyon oranı gerektirdiği durumlarda daha caziptir.

Doğrudan tahrik, geri tahrik edilebilirlik, yüksek dinamik tepki ve sürekli dönme hareketi temel gereksinimler olduğunda, DD motor daha cazip hale gelir.

Birçok kompakt işbirlikçi robot kolu için harmonik eklem modülleri, tork, hassasiyet ve entegrasyonun pratik bir kombinasyonunu sunar. Doğrudan kuvvet etkileşimini ve dinamik tepkiyi vurgulayan özel eklemler için DD motorlar önemli avantajlar sağlayabilir.

En önemli nokta, sadece motoru veya redüktörü değil, robot ekleminin tamamını değerlendirmektir.

Motor torku, redüksiyon oranı, enkoder geri beslemesi, taşıma kapasitesi, yapısal rijitlik, termal performans, kuvvet algılama ve kontrol mimarisi, nihai performansa katkıda bulunan faktörlerdir.

İşbirlikçi robotlar geliştiren robot üreticileri için doğru çözüm, robotun mekanik ve kontrol gereksinimlerine bağlı olarak, yüksek torklu eksenler için harmonik bir eklem modülü ve seçilen yüksek hızlı veya kuvvete duyarlı eklemler için doğrudan tahrik mimarisi olabilir.
