Harmonik Mafsal Motoru VS Planet Dişlili Mafsal Motoru

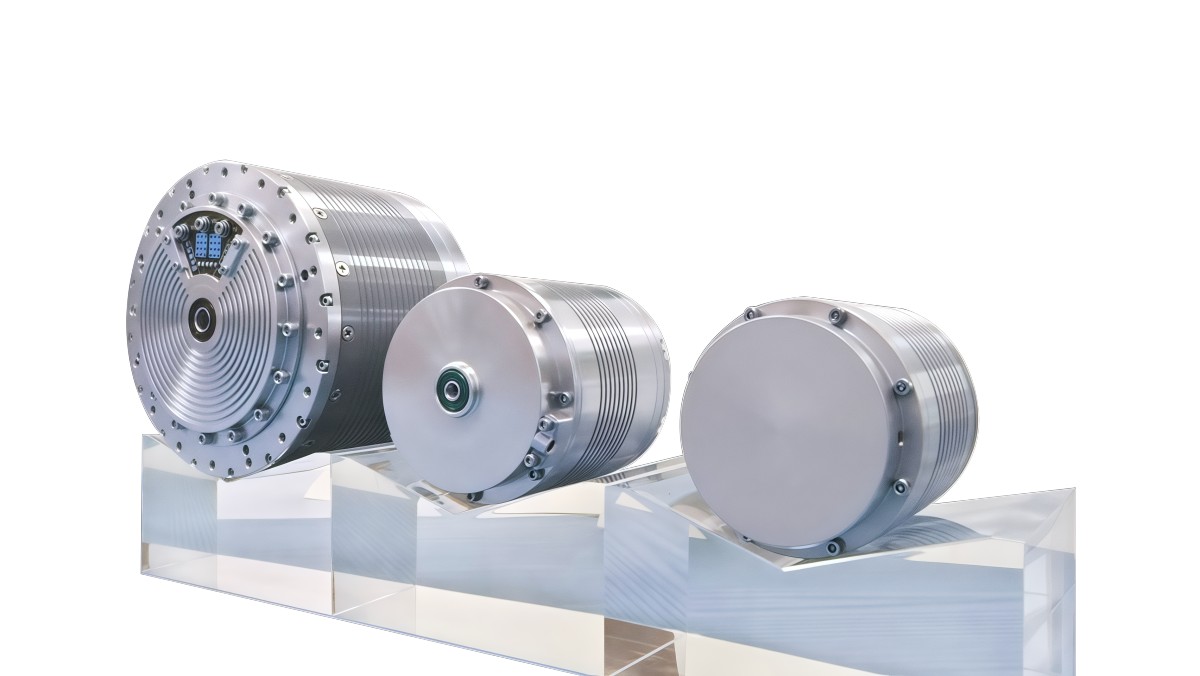

İşbirlikçi robotlar talaşları hassas şekilde aldığında, AGV'ler raflar arasında sorunsuz şekilde hareket ettiğinde veya cerrahi robotlar milimetre seviyesinde operasyonlar gerçekleştirdiğinde, çok az kişi eklem motorunun performansını belirleyen bir "güç kalbi" içerdiğini fark eder—redüktör. Bunlar arasında, harmonik redüktörler ve planet redüktörler iki ana akım teknik çözümdür ve aralarındaki farklar eklem motorlarının hassasiyetini, kullanım ömrünü ve uygun uygulama senaryolarını doğrudan etkiler.

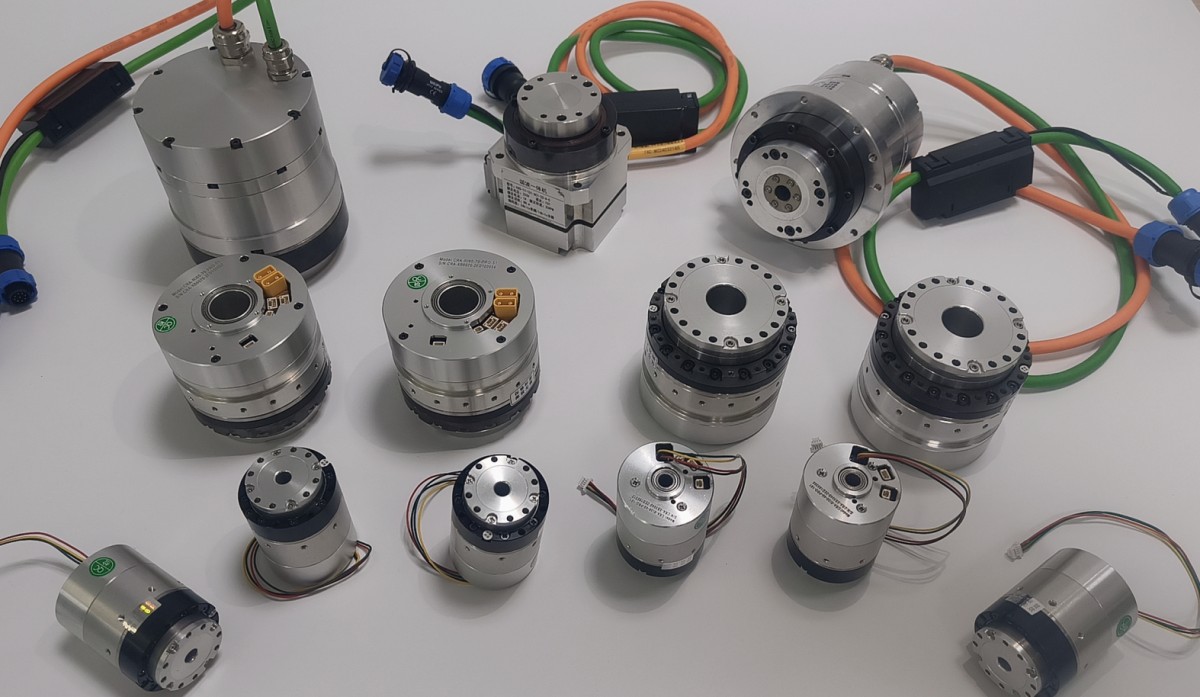

Eklem Motorlarında Harmonik Redüktörler Nasıl Çalışır

Harmonik redüktörler, benzersiz yapısal tasarımlarıyla öne çıkar. Temel olarak esnek dişli, dairesel dişli ve dalga oluşturucudan oluşurlar. Çalışma sırasında dalga oluşturucu, esnek dişlide elastik deformasyona neden olarak dairesel dişli ile hizasız kavrama oluşturur ve böylece hız düşürme sağlanır. Bu tasarım birçok avantaj sunar. İlk olarak, tek kademede kolayca 50-300 seviyesine ulaşan ultra yüksek bir iletim oranı sağlar, bu da sınırlı bir alanda önemli hız düşürmenin elde edilebileceği anlamına gelir. Ayrıca son derece yüksek hassasiyet sunar ve robot ekleminin dönüş açısının doğru şekilde kontrol edilmesini sağlar, tekrarlı konumlandırma hassasiyeti ±0.01mm seviyesine kadar çıkabilir. Bunun yanı sıra, harmonik redüktörler kompakt ve hafiftir, bu da onları özellikle işbirlikçi robotların eklemleri gibi alan ve ağırlık gereksinimlerinin sıkı olduğu uygulamalar için uygun hale getirir. Ancak bazı zayıf yönleri de vardır: esnek dişli uzun süreli değişken gerilime maruz kalır, bu da onu yorulma hasarına yatkın hale getirir ve nispeten daha kısa bir kullanım ömrüne neden olur. Ayrıca, ısı dağılım koşulları zayıftır ve sürekli yüksek yük altında çalışma sırasında ek dikkat gerektirir.

Eklem Motorlarında Planet Redüktörler Nasıl Çalışır

Planet redüktörlerin yapısı, güneş dişlisi, planet dişliler, planet taşıyıcı ve halka dişli içeren bir planet dişli sistemine dayanır. Güneş dişlisi döndüğünde, planet dişlileri güneş dişlisi ile halka dişli arasında yuvarlanacak şekilde hareket ettirir ve böylece hız düşürme sağlanır. Planet redüktörlerin avantajları da aynı derecede dikkat çekicidir. %90-%95 seviyesine ulaşan yüksek iletim verimliliği sunarlar ve enerji kaybı minimumdur. Kompakt yapıları, küçük boyutları ve hafif tasarımları onları kurulum açısından kolay hale getirir. Aynı zamanda güçlü bir stabilite sergilerler, çalışma sırasında aşım ve darbe kuvvetlerine daha az eğilimlidirler ve sıcaklıktan daha az etkilenirler, bu da geniş bir sıcaklık aralığında normal şekilde çalışabilmelerini sağlar. Ancak hassasiyetleri harmonik redüktörlere göre biraz daha düşüktür, bu da onları son derece yüksek hassasiyet gerektiren senaryolar için daha az uygun hale getirebilir.

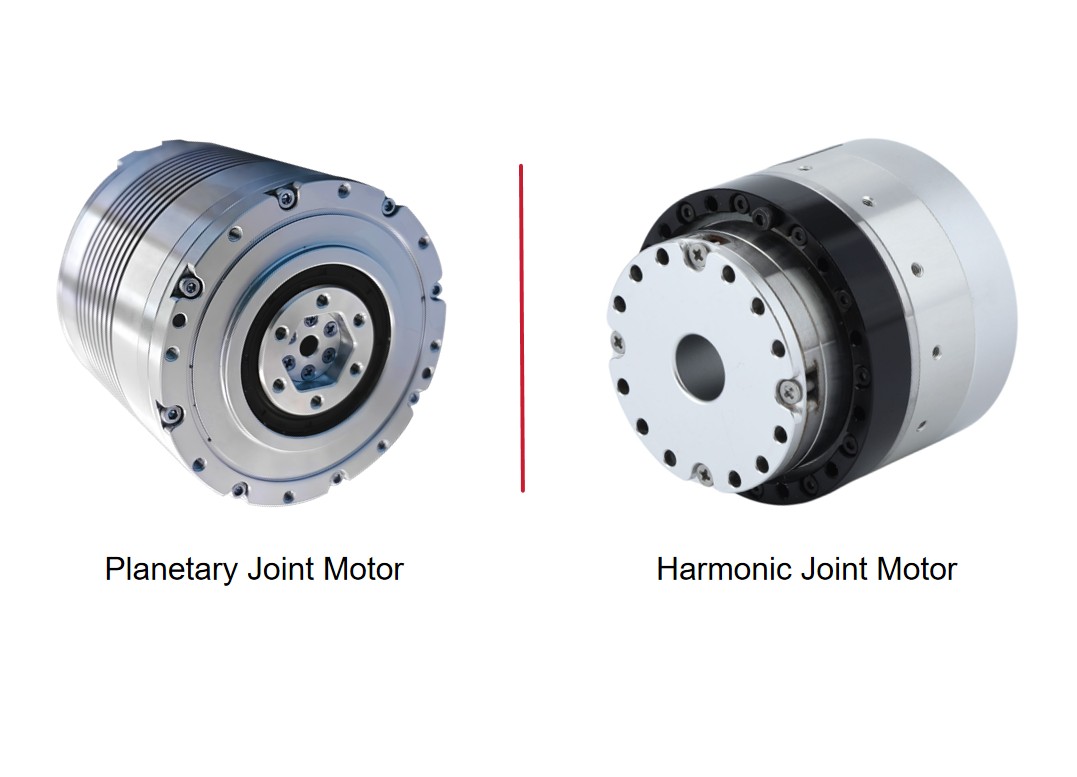

Planet Eklem Motorları ile Harmonik Eklem Motorları Arasındaki En Büyük Fark Nedir?

Eklem motoruna bir bütün olarak bakıldığında, harmonik redüktör kullanan modüller yüksek hassasiyet ve kompakt boyut sunarak hassas hareketlere olanak tanır. Tıbbi cerrahi robotlar ve yarı iletken hassas konumlandırma ekipmanları gibi alanlarda öne çıkarlar. Buna karşılık, yüksek verimlilikleri ve stabiliteleri sayesinde planet redüktör kullanan eklem motorları, endüstriyel otomasyon üretim hatları ve lojistik AGV'leri gibi yüksek stabilite ve verimlilik gerektiren senaryolarda kritik bir rol oynar.

Özetle, hem harmonik redüktörlerin hem de planet redüktörlerin kendilerine özgü avantajları vardır ve farklı uygulama senaryolarında eklem motorlarına benzersiz performans sağlarlar. Eklem motoru seçerken, robot ekleminin optimum performansını sağlamak için gerçek ihtiyaçlara göre her ikisinin artıları ve eksileri dikkatle değerlendirilmelidir.
