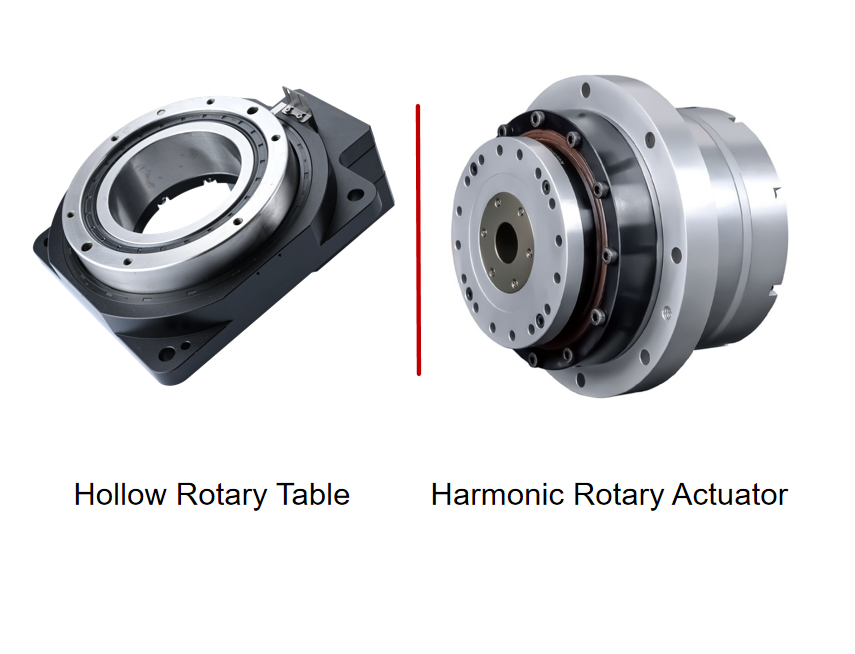

Yüksek Hassasiyetli Endüstriyel Otomasyon için İçi Boş Döner Tabla ve Harmonik Döner Aktüatör Karşılaştırması: Nasıl Seçim Yapılır?

Döner hareket, 3C elektronik montajından ve yarı iletken denetiminden CNC işleme, lityum pil üretimi ve hassas test ekipmanlarına kadar modern endüstriyel otomasyonda yaygın olarak kullanılmaktadır. Makineler daha hızlı ve daha hassas hale geldikçe, döner iletim ve konumlandırma bileşenlerinin seçimi giderek daha önemli hale gelmektedir.

Hem içi boş döner tabla hem de harmonik döner aktüatör hassas dönme hareketi sağlayabilir, ancak farklı mekanik gereksinimler için tasarlanmışlardır. İçi boş döner tabla genellikle rijit bir döner platform etrafında inşa edilir ve bu da onu indeksleme, konumlandırma ve nispeten büyük yükleri taşıma için uygun hale getirir. Harmonik döner aktüatör ise bir motoru hassas bir harmonik iletim sistemiyle entegre eder ve bu da onu kompakt servo kontrollü döner eksenler için uygun hale getirir.

Dolayısıyla doğru seçim, tork veya konumlandırma hassasiyetinden daha fazlasına bağlıdır. Mühendisler, bir çözüm seçmeden önce yük ataleti, ivme, radyal ve eksenel yükler, konumlandırma hassasiyeti, boşluk, içi boş çap, montaj alanı ve sistem entegrasyonunu dikkate almalıdır.

Bu makale, yüksek hassasiyetli endüstriyel otomasyon perspektifinden içi boş döner tablaları ve harmonik döner aktüatörleri karşılaştırıyor ve hangi çözümün farklı uygulamalar için daha uygun olduğunu açıklıyor.

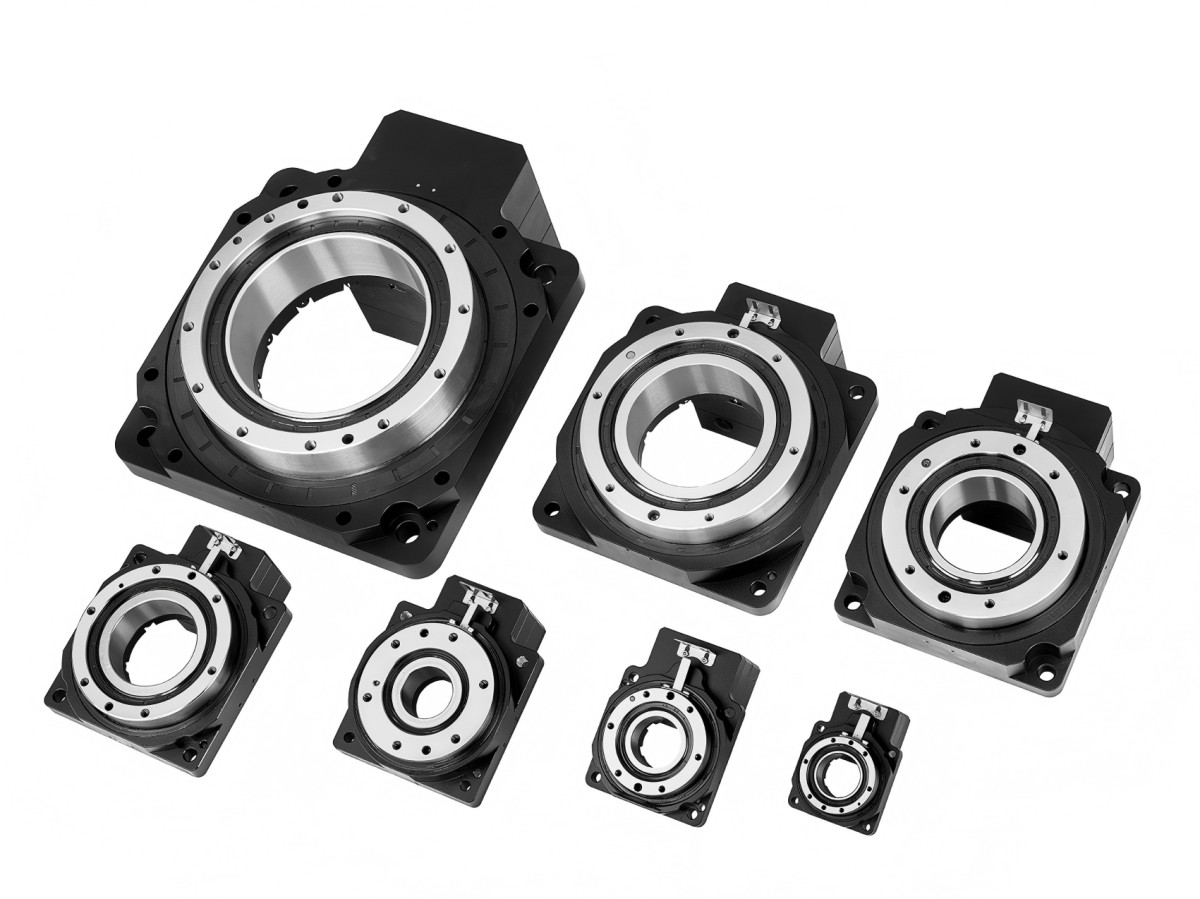

İçi boş döner tabla nedir?

İçi boş döner tabla, bir iş parçasını, fikstürü veya makine platformunu döndürmek ve hassas bir şekilde konumlandırmak için tasarlanmış hassas bir döner konumlandırma mekanizmasıdır. En belirgin özelliği, kabloların, pnömatik boruların, vakum hatlarının, millerinin veya diğer bileşenlerin dönen düzeneğin içinden geçmesine olanak tanıyan merkezi deliktir.

Bu yapı, özellikle kabloların ve tesisatların dönen bir platformun merkezinden geçmesi gereken otomatik ekipmanlarda oldukça kullanışlıdır.

Tipik uygulama alanları şunlardır:

• 3C elektronik montaj ekipmanı

• Lityum pil üretim ekipmanı

• Yarıiletken inceleme sistemleri

• Hassas montaj makineleri

• CNC döner konumlandırma sistemleri

• Otomatik indeksleme istasyonları

• Görsel muayene ekipmanı

• Tıbbi ve laboratuvar ekipmanları

Çok istasyonlu otomasyon için, içi boş döner tabla, dönen bir platform etrafında birden fazla fikstürü destekleyebilir ve aynı zamanda tesisatların merkezden geçirilmesine olanak tanır.

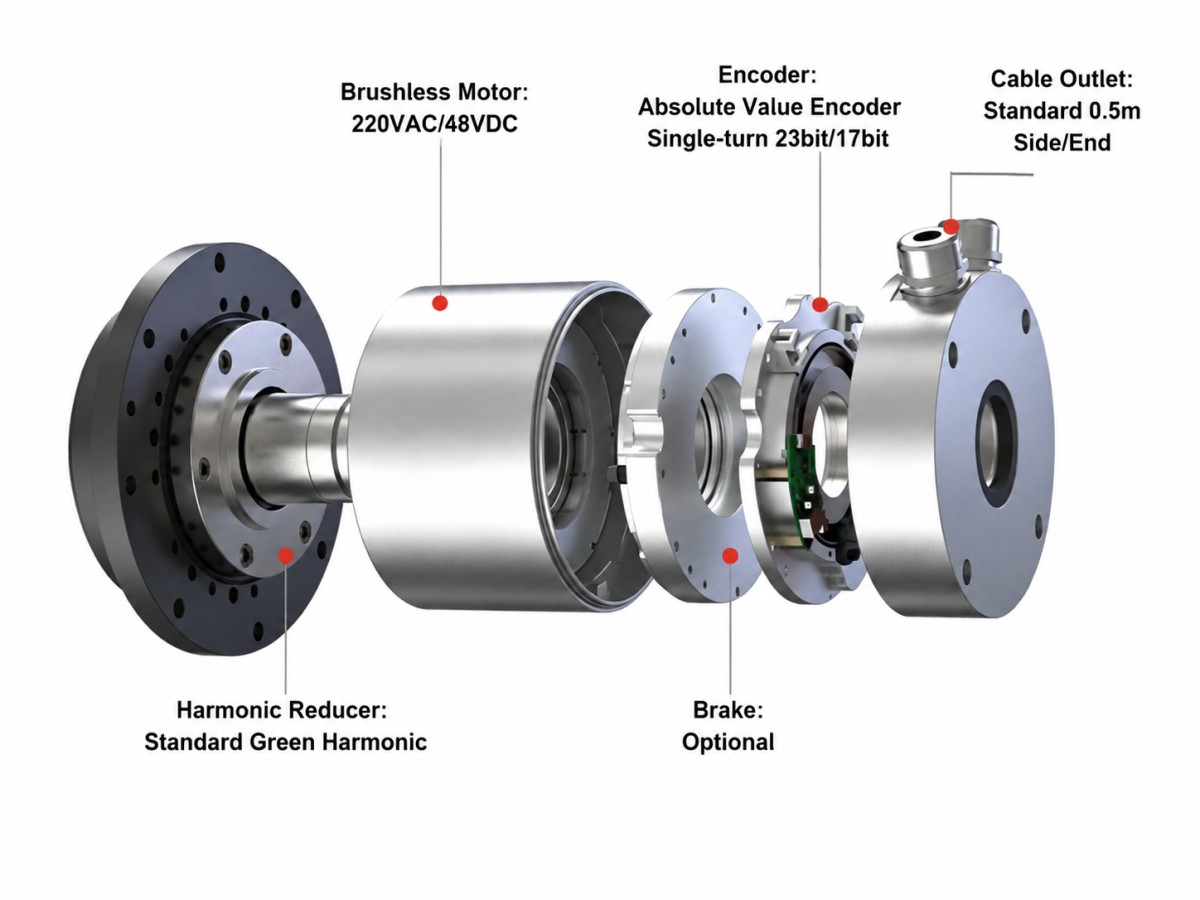

Harmonik Döner Aktüatör Nedir?

Harmonik döner aktüatör, bir motoru hassas bir harmonik iletim mekanizmasıyla birleştiren entegre bir döner tahrik sistemidir. Modele bağlı olarak, bir enkoder, fren, sürücü veya diğer geri besleme bileşenlerini de entegre edebilir.

Harmonik iletim, kompakt bir mekanik paket içerisinde yüksek redüksiyon oranı, düşük boşluk ve yüksek konumlandırma doğruluğu sağlar.

Esas olarak yük taşıyıcı konumlandırma platformu olarak tasarlanan geleneksel döner tablaların aksine, harmonik döner aktüatör, eksiksiz bir hassas döner tahrik sistemi olarak tasarlanmıştır.

Bu özelliği sayesinde aşağıdaki gibi endüstriyel uygulamalar için uygundur:

• Hassas döner eksenler

• Yarı iletken ekipman

• 3C otomasyonu

• Optik inceleme sistemleri

• Hassas dağıtım makineleri

• Otomatik montaj ekipmanı

• CNC yardımcı döner mekanizmaları

• Yüksek hassasiyetli konumlandırma sistemleri

Önemli fark şu ki, her ikisi de hassas döner hareket yapabilme özelliğine sahip olsa da, bu iki ürün farklı mekanik sorunları çözüyor.

İçi Boş Döner Tabla ile Harmonik Döner Aktüatör Arasındaki Temel Farklar

Temel fark tasarım önceliğindedir.

İçi boş döner tabla, platform rijitliğini, yük desteğini, indekslemeyi ve merkezi kablo yönlendirmesini vurgular. Harmonik döner aktüatör ise hassas iletimi, düşük boşluğu, servo kontrolünü ve entegre döner tahrik performansını vurgular.

Bu karşılaştırma, hangi ürünün daha iyi performans gösterdiğini sormanın neden anlamsız olduğunu gösteriyor. Daha doğru soru, hangi mimarinin makinenin mekanik gereksinimlerine daha uygun olduğudur.

Yük Kapasitesi ve Dönme Ataleti

Endüstriyel döner ekipmanlarda değerlendirilecek ilk parametrelerden biri yük taşıma kapasitesidir. Ancak, toplam yük kütlesi tek başına yeterli değildir. Yükün dağılımı da gerekli torku etkiler.

Döner bir sistem için toplam dönme ataleti şu şekilde tahmin edilebilir:

Toplam = Masa + İş Parçası + Bağlantı Elemanı

Katı dairesel döner bir platform için, platformun atalet momenti şu şekilde yaklaşık olarak hesaplanabilir:

J = 1/2 × m × r²

Burada m kütle, r ise dönme yarıçapıdır.

Yükün dönme merkezinden uzaklığı, atalet üzerindeki etkisini artırır.

Bu durum özellikle 3C montaj makinelerinde, pil indeksleme sistemlerinde ve çok istasyonlu muayene ekipmanlarında önemlidir. Dış çevresine yakın birkaç fikstür taşıyan döner bir platform, merkeze yakın monte edilmiş kompakt bir iş parçasına göre çok daha yüksek bir atalet momentine sahip olabilir.

Döner platformun kendisinin önemli bir yükü taşıması gerektiğinde, içi boş döner tabla genellikle avantajlıdır. Yükün kompakt bir döner eksenin parçası olduğu ve yüksek tork yoğunluğunun büyük bir platformu desteklemekten daha önemli olduğu durumlarda ise harmonik döner aktüatör tercih edilebilir.

İvme Torku ve Hareket Döngüsü

Atalet hesaplandıktan sonraki adım, ivme torkunu belirlemektir.

Temel ilişki şöyledir:

Tacc = J × α

Neresi:

• Tacc ivme torkudur.

• J, toplam dönme ataletidir.

• α açısal ivmedir.

Gerekli tork miktarı belirlenirken sürtünme, dış yükler, dengesiz yükler ve uygun bir güvenlik faktörü de dikkate alınmalıdır.

İndeksleme makinesi için hareket profili özellikle önemlidir. Her iki saniyede bir 45° dönen bir makinenin gereksinimleri, sabit bir hızda sürekli dönen bir döner eksenden çok farklıdır.

Örneğin, bir pil ayırma veya inceleme masasının hızla ivmelenmesi, hassas bir konuma hareket etmesi, dengeye gelmesi, işlemi gerçekleştirmesi ve ardından tekrarlaması gerekebilir. Bu durumda, ivmelenme, yavaşlama, dengeye gelme süresi ve tekrarlanabilirlik, yalnızca maksimum çıkış torkuna bakmaktan daha önemlidir.

Servo tahrikli hassas eksenler için, harmonik döner aktüatörler düşük boşluk payı ve hassas geri bildirim sağlayan kompakt bir iletim çözümü sunabilir.

Konumlandırma Doğruluğu ve Tekrarlanabilirliği

Hassas otomasyonda konumlandırma doğruluğu genellikle en önemli özelliklerden biridir, ancak tek başına değerlendirilmemelidir.

Üç parametre ayrı ayrı değerlendirilmelidir:

• Konumlandırma doğruluğu

• Tekrarlanabilirlik

• Tepki

Konumlandırma doğruluğu, gerçek konumun komut edilen konuma ne kadar yakın olduğunu açıklar. Tekrarlanabilirlik, mekanizmanın aynı konuma ne kadar tutarlı bir şekilde geri döndüğünü açıklar. Boşluk ise iletim sistemindeki mekanik açısal hareketi temsil eder.

Bir makine, son derece yüksek mutlak konumlandırma doğruluğu gerektirmeden mükemmel tekrarlanabilirlik gerektirebilir.

Örneğin, bir 3C montaj makinesi bileşenleri tekrar tekrar aynı açısal konumda yerleştirebilirken, bir yarı iletken inceleme sistemi hem yüksek tekrarlanabilirlik hem de son derece küçük açısal hatalar gerektirebilir.

Harmonik iletim sistemleri, düşük geri tepme özellikleri sayesinde servo kontrollü döner hareketin doğruluğunu ve tutarlılığını artırabildiği için özellikle hassas uygulamalar için caziptir.

İçi boş döner tabla da yüksek konumlandırma doğruluğu sağlayabilir, ancak nihai performans, iletim mekanizmasına, rulmanlarına, kodlayıcısına, üretim toleranslarına ve kontrol sistemine bağlıdır.

İçi Boş Çap ve Dahili Kablo Yönlendirmesi

İçi boş döner tabla seçmenin en güçlü nedenlerinden biri, geniş orta açıklığıdır.

Endüstriyel ekipmanlarda, dönen bir mekanizmanın merkezinden sıklıkla birden fazla yardımcı kablonun geçirilmesi gerekir; bunlar arasında şunlar yer alır:

• Servo kabloları

• Kodlayıcı kabloları

• Pnömatik tüpler

• Vakum hatları

• Soğutma hatları

• Optik kablolar

• Mekanik miller

Geniş bir delik, makine yerleşimini basitleştirebilir ve kabloların döner eksenin dışından geçirilmesi ihtiyacını azaltabilir.

Ancak, mümkün olan en büyük oyuk çapı her zaman en iyi seçim olmayabilir.

Merkezi açıklık şu unsurlarla dengelenmelidir:

• Yapısal rijitlik

• Rulman boyutu

• Yük kapasitesi

• Genel boyutlar

• Gerekli tork

• Kurulum alanı

Bu nedenle, gerekli kablo demeti ve boruların, döner tabla seçildikten sonra değil, mekanik tasarım aşamasında tanımlanması gerekir.

Radyal Yük, Eksenel Yük ve Devrilme Momenti

Endüstriyel döner platformlar genellikle sadece dönme torkuna değil, daha fazlasına maruz kalırlar.

Bir iş parçası, dönme merkezinden belirli bir mesafede monte edilebilir; bu durum radyal kuvvetler ve devrilme momenti oluşturur. Bu yükler, muayene ekipmanlarında, dağıtım sistemlerinde, montaj makinelerinde ve CNC döner konumlandırma sistemlerinde önemli hale gelebilir.

Örneğin, döner tablanın dış kenarına yakın bir yere ağır bir fikstür monte edilirse, yatak sistemi gerekli konumlandırma doğruluğunu korurken ortaya çıkan momenti de karşılamalıdır.

Bu, içi boş döner tablaların özellikle faydalı olabileceği bir alandır çünkü mekanik yapısı döner bir platformu desteklemek üzere tasarlanmıştır.

Harmonik döner aktüatör için mühendisler, üreticinin spesifikasyonlarına göre aktüatörün çıkış taşıma kapasitesini, izin verilen radyal ve eksenel yükleri ve izin verilen devrilme momentini değerlendirmelidir.

Tork kapasitesi tek başına asla kapsamlı bir yük analizinin yerini tutmamalıdır.

Sistem Entegrasyonu

Bir diğer önemli fark ise iki çözümün bir makineye entegre edilme biçimidir.

Geleneksel bir döner tabla şu gibi bir konfigürasyon kullanabilir:

Servo motor → redüktör → döner tabla → yük

Bu nedenle motor, sürücü, enkoder ve kontrol ünitesinin ayrı ayrı seçilmesi ve monte edilmesi gerekebilir.

Harmonik döner aktüatör, birden fazla bileşeni tek bir düzeneğe entegre edebilir:

Motor + Harmonik Redüktör + Enkoder + Muhafaza + Opsiyonel Fren/Sürücü

Bu, mekanik arayüz sayısını azaltabilir ve hassas döner eksenlerin tasarımını basitleştirebilir.

Endüstriyel ekipman üreticileri için entegrasyon, montaj işlerini azaltabilir ve genel döner mekanizmayı daha kompakt hale getirebilir.

Ancak, entegre bir aktüatör otomatik olarak daha iyi bir çözüm değildir. Makine büyük bir döner platforma, birden fazla fikstüre, büyük bir merkezi açıklığa ve önemli bir devrilme yükü kapasitesine ihtiyaç duyuyorsa, özel olarak tasarlanmış içi boş bir döner tabla yine de daha uygun bir mimari olabilir.

3C Otomasyonunda İçi Boş Döner Tabla ve Harmonik Döner Aktüatör Karşılaştırması

3C üretim ekipmanları genellikle hızlı indeksleme, doğru konumlandırma, kompakt makine düzenleri ve güvenilir kablo yönlendirmesi gerektirir.

İçi boş döner tabla, özellikle birden fazla iş parçasının veya fikstürün dönen bir platform etrafına monte edildiği çok istasyonlu montaj ekipmanları için uygundur.

Örneğin, otomatik bir montaj masasında sekiz istasyon olabilir. Her istasyon farklı bir işlem gerçekleştirirken, platform bir sonraki konuma geçmek için indeksleme yapar.

Merkezi boşluklu yapı, pnömatik ve elektrik bağlantılarının yönlendirilmesini de basitleştirebilir.

Makine, sürekli servo kontrolü ve çok düşük boşluk payı ile kompakt ve hassas bir döner eksen gerektirdiğinde, harmonik döner aktüatör cazip hale gelir.

Bu nedenle, seçim, döner mekanizmanın öncelikle yük taşıyan bir indeksleme platformu mu yoksa hassas bir servo ekseni mi olduğuna bağlıdır.

Yarıiletken Ekipmanlarda İçi Boş Döner Tabla mı Yoksa Harmonik Döner Aktüatör mü?

Yarı iletken ekipmanları, hareket sistemlerine özellikle zorlu gereksinimler getirir. Prosesin türüne bağlı olarak, döner eksenin yüksek tekrarlanabilirlik, düşük titreşim, hassas konumlandırma, kompakt kurulum ve güvenilir kablo yönetimi gibi özelliklere sahip olması gerekebilir.

İçi boş döner tabla, kabloların ve tesisatların merkezden geçmesi gereken daha büyük konumlandırma platformları veya mekanizmaları için avantajlı olabilir.

Harmonik döner aktüatör, düşük boşluk payı ve servo kontrollü açısal konumlandırmanın kritik olduğu kompakt hassas eksenler için daha uygun olabilir.

Yarı iletken uygulamaları için mühendisler ayrıca şunları da dikkate almalıdır:

• Konumlandırma tekrarlanabilirliği

• Açısal doğruluk

• Mekanik rijitlik

• Titreşim

• Termal kararlılık

• Kablo yönlendirme

• Kurulum alanı

• Görev döngüsü

Son seçim, tek bir spesifikasyona değil, komple hareket mimarisine göre yapılmalıdır.

CNC Uygulamaları için İçi Boş Döner Tabla ve Harmonik Döner Aktüatör Karşılaştırması

CNC ekipmanları, istikrarlı ve öngörülebilir dönme hareketine ihtiyaç duyar. Makine yapısına bağlı olarak, dönme mekanizmasının önemli bir iş parçasını, takımı veya fikstürü desteklemesi gerekebilir.

İçi boş döner tabla, büyük iş parçaları, yüksek yapısal yükler ve geniş delik içeren uygulamalar için güçlü bir seçenek olabilir.

Harmonik döner aktüatör, düşük boşluk payı ve servo entegrasyonunun önemli olduğu kompakt yardımcı döner eksenler veya hassas konumlandırma mekanizmaları için düşünülebilir.

En önemli seçim parametreleri şunlardır:

• İş parçasının kütlesi

• Dönme ataleti

• Kesme veya işleme kuvvetleri

• Radyal ve eksenel yükler

• Devirme anı

• Konumlandırma doğruluğu

• Tekrarlanabilirlik

• Maksimum hız

• Görev döngüsü

CNC uygulamalarında, konumlandırma performansı ile birlikte rijitlik ve yük taşıma kapasitesi de değerlendirilmelidir.

Hassas Muayene İçin İçi Boş Döner Tabla ve Harmonik Döner Aktüatör Karşılaştırması

Hassas muayene ekipmanları genellikle doğru açısal konumlandırmanın yanı sıra düzgün hareket ve tekrarlanabilirlik gerektirir.

Kamera, sensör, fikstür veya birden fazla iş parçası taşıyan büyük bir inceleme platformu için, içi boş döner tabla, yük desteği ve kablo yönlendirmesi açısından avantajlar sunabilir.

Kompakt bir optik veya ölçüm ekseni için, harmonik döner aktüatör daha entegre bir çözüm sağlayabilir.

Burada dikkate alınması gereken en önemli husus, hareketli kütle, gerekli açısal hassasiyet, denge süresi ve dış yükler arasındaki ilişkidir.

Yüksek çözünürlüklü bir kodlayıcı tek başına aşırı mekanik boşluğu, yapısal deformasyonu veya yetersiz rijitliği telafi edemez.

Lityum Pil Ekipmanlarında İçi Boş Döner Tabla mı Yoksa Harmonik Döner Aktüatör mü?

Lityum pil üretim ekipmanlarında montaj, inceleme, sıralama ve test işlemleri için genellikle döner indeksleme sistemleri kullanılır.

Bu sistemler aynı anda birden fazla hücre veya bağlantı elemanı taşıyabilir ve bu da önemli bir dönme ataleti yaratır.

Örneğin, 300 mm çapında bir platforma sahip sekiz istasyonlu bir indeksleme tablası aşağıdaki kriterlere göre değerlendirilmelidir:

• Platform ağırlığı

• İş parçasının ağırlığı

• Armatür ağırlığı

• Yük dağılımı

• İndeksleme açısı

• Hızlanma süresi

• Konumlandırma doğruluğu

• İçi boş çap

İçi boş döner tabla, özellikle nispeten büyük bir döner platformun, birden fazla istasyonun ve merkezi kablo veya pnömatik yönlendirmenin bir arada bulunduğu uygulamalarda oldukça uygun olabilir.

Döner eksenin kompakt olduğu ve asıl gereksinimin büyük bir indeksleme platformunu desteklemekten ziyade hassas servo kontrollü hareket olduğu durumlarda harmonik döner aktüatör daha uygundur.

Doğru Çözümü Nasıl Seçersiniz?

Pratik bir seçim süreci beş adıma ayrılabilir.

Adım 1: Yükü Tanımlayın

Toplam kütleyi, yük dağılımını, maksimum yarıçapı, radyal yükü, eksenel yükü ve olası eksantrik yükü belirleyin.

Adım 2: Dönme Ataletini Hesaplayın

Döner platformun, iş parçalarının, fikstürlerin ve diğer hareketli bileşenlerin ataletini hesaplayın.

Ardından, gerçek hareket profiline göre gerekli ivme torkunu belirleyin.

3. Adım: Doğruluk Gereksinimlerini Tanımlayın

Gerekli konumlandırma doğruluğunu, tekrarlanabilirliği, boşluğu, enkoder çözünürlüğünü ve yerleşme süresini belirtin.

Bir ürünü yalnızca işlem gereksiniminden daha yüksek doğruluk özelliklerine sahip olduğu için seçmeyin.

Adım 4: İçi Boş Çapı Belirleyin

Eğer kabloların, pnömatik hatların, vakum tüplerinin veya millerinin merkezden geçmesi gerekiyorsa, modeli seçmeden önce gerekli delik çapını belirleyin.

Kurulum ve ilerideki bakım çalışmaları için yeterli alan bırakın.

Adım 5: Mekanik Mimariyi Değerlendirin

Son olarak, makinenin döner platforma mı yoksa hassas döner aktüatöre mi ihtiyacı olduğunu belirleyin.

Eğer temel gereksinim yük taşıma, indeksleme, geniş içi boş çap ve platform rijitliği ise, içi boş döner tabla daha iyi bir seçim olabilir.

Eğer temel gereksinim düşük boşluk payı, hassas servo hareketi, kompakt entegrasyon ve yüksek tork yoğunluğu ise, harmonik döner aktüatör daha uygun olabilir.

Yüksek Hassasiyetli Endüstriyel Otomasyon İçin Hangisi Daha İyi?

İki çözümden hiçbiri diğerinden daha iyi değildir. Uygun seçim, makine mimarisine bağlıdır.

Döner mekanizmanın önemli bir platform veya fikstür taşıması, radyal ve devrilme yüklerini desteklemesi, geniş bir merkezi açıklık sağlaması ve tekrarlanan indeksleme veya konumlandırma işlemleri gerçekleştirmesi gerektiğinde, içi boş döner tabla genellikle daha uygun bir çözümdür.

Kompakt hassas döner eksen, düşük boşluk, yüksek konumlandırma doğruluğu, yüksek redüksiyon oranı ve entegre servo kontrolü gerektiren uygulamalarda genellikle harmonik döner aktüatör daha uygun bir çözümdür.

Endüstriyel otomasyon için seçim şu şekilde özetlenebilir:

Son seçim, üreticinin yük, taşıma kapasitesi, hız ve doğruluk özelliklerine göre teyit edilmelidir.

HONPINE Hassas Döner Hareket Çözümleri

HONPINE, endüstriyel otomasyon, CNC ekipmanları, yarı iletken ekipmanları, 3C üretim, denetim sistemleri ve diğer yüksek hassasiyetli uygulamalar için hassas hareket bileşenleri sağlar.

Harmonik iletim ve döner aktüatör çözümleri, hassas açısal konumlandırma, düşük boşluk, kompakt mekanik entegrasyon ve güvenilir servo hareket gerektiren uygulamalar için tasarlanmıştır.

İçi boş döner tabla ile harmonik döner aktüatörü karşılaştıran mühendisler için seçim, ürün adından ziyade gerçek çalışma koşullarıyla başlamalıdır. Yük ataleti, ivme, konumlandırma doğruluğu, radyal ve eksenel yükler, içi boş çap, montaj alanı ve çalışma döngüsü, nihai konfigürasyonu seçmeden önce değerlendirilmelidir.

Bu parametreler net bir şekilde tanımlandığında, belirli bir endüstriyel otomasyon sistemi için içi boş döner tabla mı yoksa harmonik döner aktüatör mü daha iyi bir çözüm olduğunu belirlemek çok daha kolay hale gelir.

Çözüm

Hem içi boş döner tablalar hem de harmonik döner aktüatörler yüksek hassasiyetli endüstriyel otomasyonda kullanılabilir, ancak farklı gereksinimler için optimize edilmişlerdir.

İçi boş döner tabla, makinenin rijit bir dönme platformuna, geniş merkezi deliğe, yüksek yük kapasitesine ve güvenilir indeksleme performansına ihtiyaç duyduğu durumlarda özellikle değerlidir.

Makine, düşük boşluk payı, yüksek redüksiyon oranı, doğru servo kontrolü ve entegre hareket bileşenleri ile kompakt, hassas bir döner eksen gerektirdiğinde harmonik döner aktüatör daha uygundur.

3C otomasyonu, yarı iletken ekipmanları, CNC makineleri, lityum pil üretimi ve hassas denetim sistemleri için doğru seçim, yük, atalet, doğruluk, rijitlik, iç çap, hareket profili ve sistem entegrasyon gereksinimlerine göre yapılmalıdır.

Amaç en güçlü döner bileşeni seçmek değil, gereksiz boyut, maliyet veya karmaşıklık olmadan gerekli performansı sağlayan döner hareket mimarisini seçmektir.
