Eklem Motorları Robotik Kolların Geleceğini Nasıl Yeniden Tanımlıyor?

Somutlaşmış zekânın yükselişi, robotik kolların tasarımını tamamen yeni bir paradigmaya doğru itiyor. Artık onlar yalnızca önceden programlanmış yörüngeleri yürütmek için kullanılan araçlar değil; bunun yerine, fiziksel dünyada akıllı bir etmenin “propriyoseptif bedeninin” uzantıları hâline geliyorlar—aktif keşif, becerikli manipülasyon ve güvenli etkileşim yeteneğine sahip olarak. Hedeflerdeki bu temel değişim, robotik kolların altta yatan donanım mimarisi, kontrol mantığı ve yazılım ekosistemi üzerinde benzeri görülmemiş derecede katı gereksinimler ortaya koyuyor. Peki gelecekteki robotik kolların ne tür eklem motorları kullanması gerekecek?

Robotik Kolların ve Motorların Çalışma Prensipleri

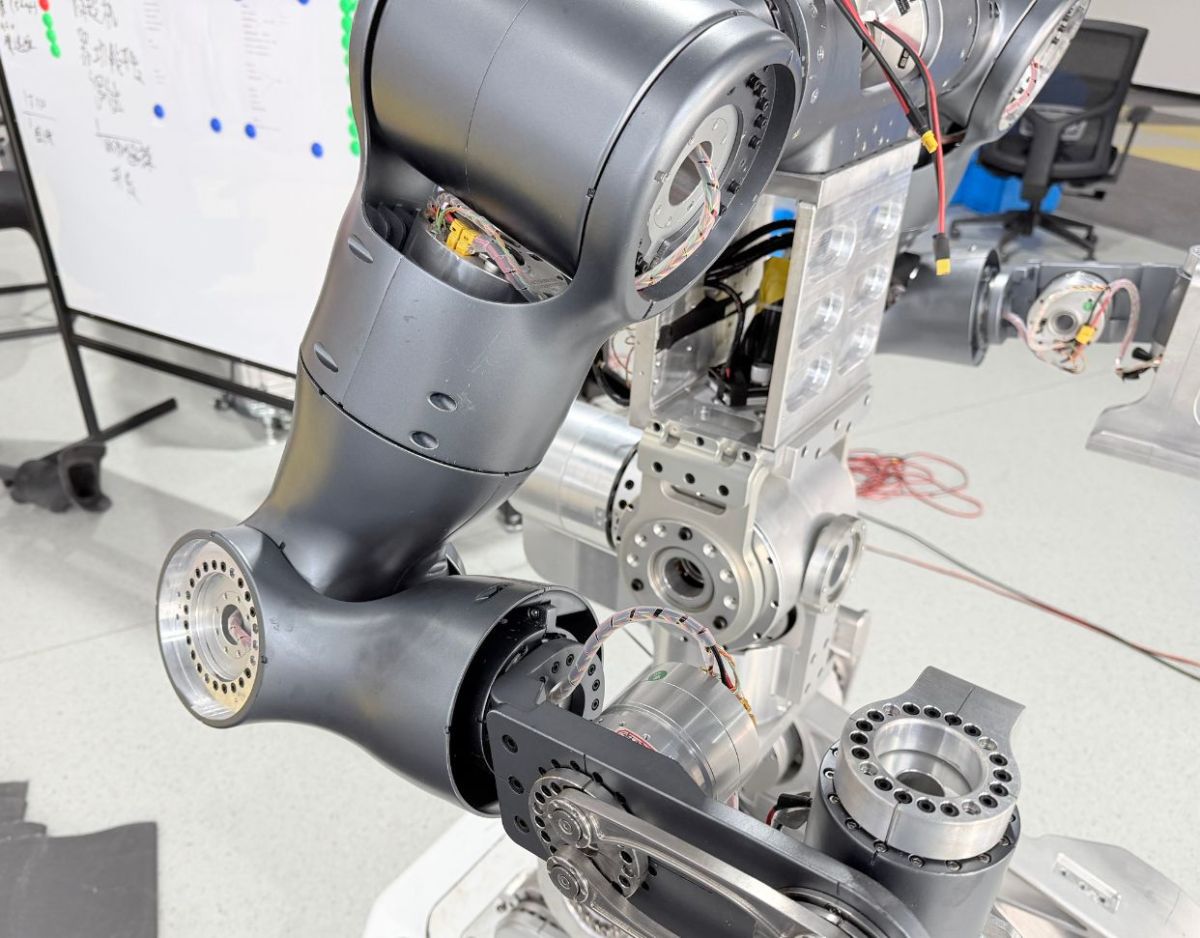

Çalışma prensipleri açısından robotik kollar, motorların, sürücülerin ve yüksek hassasiyetli sensörlerin koordineli çalışmasına dayanır. Motorlar güç kaynağı olarak görev yapar ve hareket için itici kuvvet sağlar. Sürücüler, kolun hareketlerinin istenen doğruluğa ulaşmasını sağlamak için motorun hızını ve torkunu hassas şekilde düzenlemekten sorumludur. Sensörler eklem konumu ve uygulanan kuvvet gibi bilgileri sürekli izler; bir sapma tespit edildiğinde, ayarlama yapılabilmesi için geri bildirim hızla kontrol sistemine gönderilir.
Örneğin, bir robotik kolun kırılgan bir nesneyi kavraması gerektiğinde, sensörler uygulanan kuvveti algılar ve bu bilgiyi hemen kontrol sistemine iletir; böylece kol kuvveti nazikçe uygular ve nesneye zarar vermekten kaçınır.

Robotik Kol Eklem Motoru Seçiminde Temel Faktörler

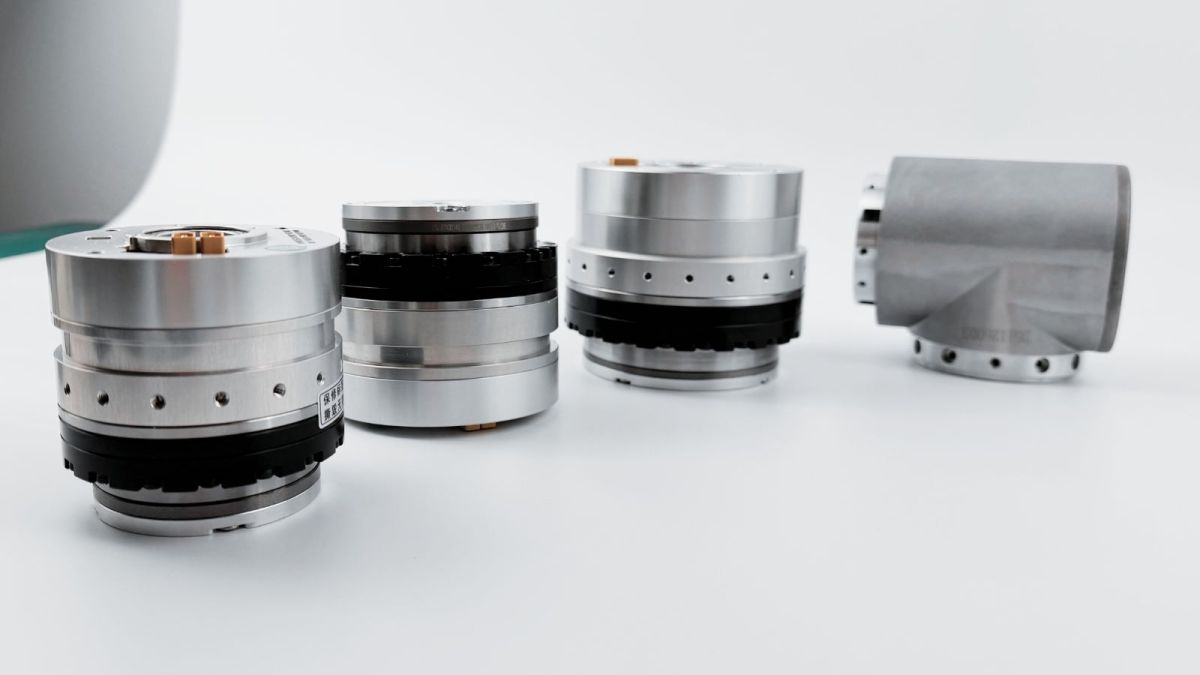

Eklem motorları (bu makale esas olarak döner tipleri ele almaktadır) genellikle bir motor, bir sürücü PCB'si, bir redüktör, bir enkoder ve bir fren içerir.

Fren

Fren modülünün işlevi, enerji kesintisi veya arıza sırasında duruşu koruyarak tehlike ya da hasara yol açabilecek düşme veya çökme durumlarını önlemektir (özellikle dikey eklemler için). Basitçe ifade etmek gerekirse, güç kesildiğinde robotik kolun yerçekimi etkisiyle düşüp düşmeyeceğini belirler. Endüstriyel robotik kollar için frenler vazgeçilmezdir—kimse bir fabrikadaki devasa bir kolun elektrik kesintisi sırasında aşağı doğru çakılmasını istemez. Ancak somutlaşmış zekâ çağında, hafif robotik kolların kütlesi nispeten düşüktür ve bu nedenle eklem motorlarında çoğu zaman fren bulunmaz.

Redüktör

Genel olarak yaygın kullanılan üç tip redüktör vardır: harmonik, RV ve planet dişli redüktörleri. Hafif robotik kollar için en yaygın olarak harmonik redüktörler veya planet redüktörler kullanılır. Harmonik redüktörler tek kademede yüksek redüksiyon oranları sağlayabilir, ancak daha pahalıdır. Planet redüktörler (özellikle standart tipler), harmonik redüktörlere kıyasla genellikle çok daha büyük boşluğa sahiptir.

Boşluk, gevşek bir kapı menteşesinin sallanmasına veya pedala basıldığında tekerleğin hemen hareket etmediği bir bisiklet zincirindeki gevşekliğe benzetilebilir. Hassas makinelerde, bu kadar küçük bir gevşeklik bile konumlandırma doğruluğunu doğrudan etkiler.

Enkoder

Enkoderler esas olarak eklem dönüş açılarını hassas şekilde algılamak için kullanılır. Temel bir parametre, 14-bit çözünürlük gibi enkoder çözünürlüğüdür. Bu, bir tam devrin 2¹⁴ = 16,384 darbe ile temsil edildiği ve 360 / 16,384 = 0.02197 derece konumlandırma çözünürlüğüne karşılık geldiği anlamına gelir.

Robotik kollar için mutlak enkoderler zorunludur: enerji kesintisinden sonra bile sistem mevcut eklem açısını bilir. Aksi takdirde, kolun her açılışta sıfır konumuna dönmesi gerekir.

Çoğu eklem motoru, motor tarafında tek bir enkoder kullanır; bu da motor rotorunun konumunun ve hızının hassas şekilde kontrol edilmesini sağlar. Ancak bu yapılandırma, motor ile yük arasındaki iletim zincirinin neden olduğu hataları algılayamaz (örneğin redüktörler, kaplinler, kayışlar veya vidalı millerdeki boşluk, elastik deformasyon, burulma titreşimi, termal genleşme ya da aşınma).

Algılama doğruluğunu artırmak için bazı eklem motorları çift enkoder düzeni benimser: biri motor rotoru tarafında, diğeri redüktörden sonraki çıkış milinde. Her iki enkoderden gelen verileri birleştirerek sistem, iletim zincirinde boşluk, uyumluluk veya aşınma bulunsa bile mutlak konumlandırma doğruluğunu ve tekrarlanabilirliği artırabilir.

İçi boş milli motorlar

İçi boş milli bir motor, esas olarak kablo yönlendirmesini kolaylaştırmak için ekseni boyunca merkezi bir geçiş deliğine sahiptir. Kablolar motorun merkezinden doğrudan geçebilir ve dışarıda kablo görünmesini önler. Ancak içi boş milli motorlar genellikle daha pahalıdır.

Eklem Motorları Bir Robotik Kolu Nasıl Kontrol Eder?

Bir robotik koldaki en doğrudan aktüatörler olarak, tüm kontrol nihayetinde eklem kontrolüne indirgenir.

En yaygın yaklaşım üç çevrimli motor kontrol yapısıdır:

Konum çevrimi: Giriş = hedef konum; geri bildirim = gerçek konum; çıkış = istenen hız (konum hatasına göre).

Hız çevrimi: Giriş = istenen hız; geri bildirim = gerçek hız; çıkış = istenen akım (hız hatasına göre).

Akım çevrimi: Giriş = istenen akım; geri bildirim = gerçek akım; çıkış = ayarlanmış sürücü gerilimi (akım hatasına göre), torku doğrudan kontrol eder (akım, torkla yaklaşık olarak doğrusal ilişkilidir).

MIT kontrol modu

MIT modu, tork, konum ve hızın karma kontrolünü mümkün kılar. Kontrol blok diyagramı burada gösterilmiştir.

İletişim Protokolleri

Robotlar genellikle birden fazla ekleme sahip olduğundan ve yüksek frekanslı kontrol gerektirdiğinden, iletişim protokolleri genellikle CAN bus veya EtherCAT kullanır. CAN'in maksimum baud hızı 1 Mbps'tir. 1 kHz üzerindeki kapalı çevrim kontrolünü gerçekleştirmek için, maksimum hızı 100 Mbps'e kadar çıkabilen EtherCAT gereklidir.

Genel olarak, 1 Mbps hızında CAN bus kullanan 6 eksenli bir eklem motoru sistemi için ulaşılabilecek maksimum kontrol frekansı yaklaşık 300–500 Hz civarındadır ve bu, işbirlikçi robotlar için yeterlidir. Ancak 1 kHz'de kuvvet kontrolünden tam olarak yararlanmak için, her bir CAN kanalının üç motoru sürmesiyle birden fazla CAN kanalına ihtiyaç duyulur (dört ayaklı robot tasarımlarında yaygın olarak görüldüğü gibi).

Robot eklem motorlarının seçimi; tork, hız, hassasiyet, boyut, maliyet ve güvenilirlik arasında denge kuran kapsamlı bir süreçtir. Fırçalı motorlardan fırçasız motorlara, step motorlardan servo motorlara ve ayrık tasarımlardan yüksek düzeyde entegre eklem modüllerine kadar, süregelen teknolojik evrim robot performansındaki iyileştirmeleri sürekli olarak ileri taşımaktadır.
