Tork Motoru Nasıl Seçilir? Ayrıntılı Bir Kılavuz

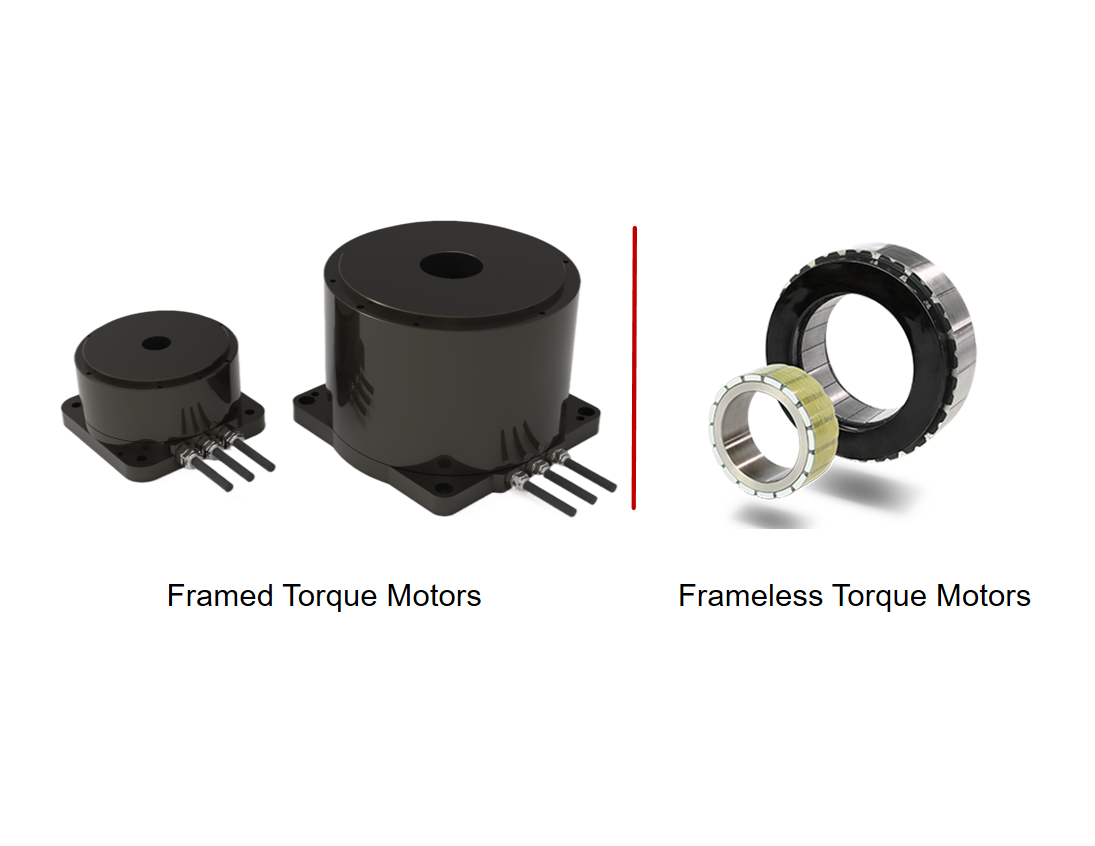

Tork motorlarıçerçevesiz tork motorlarıveçerçeveli tork motorları(DD motorları) olarak ikiye ayrılabilir. Bu makale, çerçevesiz ve çerçeveli tork motorları arasındaki temel farkları ve özel uygulamanız için doğru motoru nasıl seçeceğinizi açıklayacaktır.

Tork Motoru Nedir?

Tork motoru, öncelikle çıkış torkunu kontrol etmek için tasarlanmış bir motordur. Kontrol süreci, hız veya konum kontrolünden ziyade hassas tork çıkışına daha fazla odaklanır. Yüksek tork çıkışı ve hassas kontrol yetenekleri sayesinde, tork motorları makine tezgahları, otomatik üretim hatları ve robotik eklemler gibi yüksek dinamik performans, hassas konumlandırma ve kararlı tork çıkışı gerektiren uygulamalarda yaygın olarak kullanılır. Tork motorları çerçevesiz ve çerçeveli tipler olarak sınıflandırılabilir.

Tork Motorlarının Temel Tasarımı ve Geliştirilmesi

Esasen, tork motorları çok kutuplu kalıcı mıknatıslı senkron doğrudan tahrikli motorlardır. Temel tasarımları, elektromanyetik, yapı ve malzemelerdeki atılımlar sayesinde elde edilen düşük hızda sabit tork, yüksek tork yoğunluğu ve minimum tork dalgalanması olmak üzere üç hedef etrafında şekillenir.

Elektromanyetik Tasarım: Düşük Hızda Akıcı Çalışma İçin Yüksek Kutuplu + Kesirli Oluklar

Son beş yılda, ana akım tork motorlarının kutup çiftleri 12'den 32'ye hatta 64'e yükselmiştir. Daha yüksek kutup sayısı, motorun nominal torku sıfırda veya çok düşük hızlarda (0.1°/s kadar düşük) çıkarmasını sağlar ve geleneksel motorlarda yaygın olan düşük hızda sürünme veya titremeyi ortadan kaldırır. Optimize edilmiş kesirli oluklu yoğun sargılarla birlikte (ör. 48 kutup / 324 oluk, q=2.25), tork dalgalanması nominal torkun %1'inden daha aza indirilebilir ve son derece akıcı, durma yapmayan çalışma elde edilir.

Yapısal Form: Tüm Senaryolar İçin Çerçevesiz / Çerçeveli Seçenekler

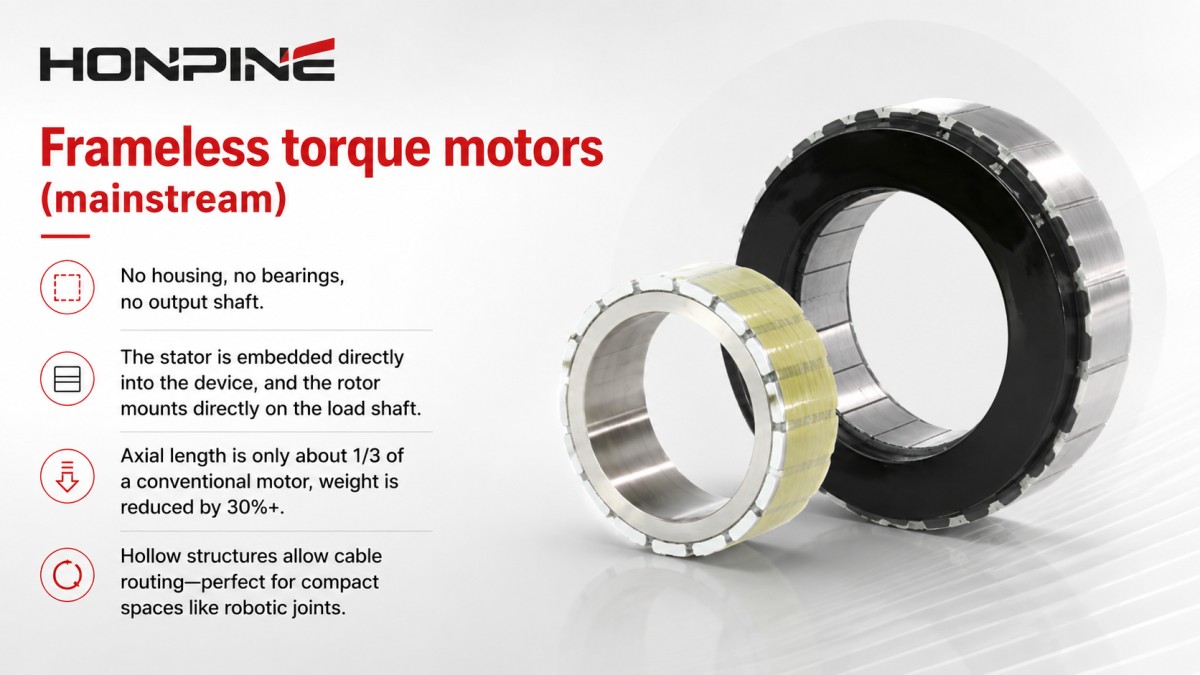

Çerçevesiz tork motorları (ana akım): Gövde yok, rulman yok, çıkış mili yok. Stator doğrudan cihaza gömülür ve rotor doğrudan yük miline monte edilir. Eksenel uzunluk, geleneksel bir motorun yalnızca yaklaşık 1/3'üdür, ağırlık %30+'dan fazla azalır ve içi boş yapılar kablo yönlendirmesine olanak tanır—robotik eklemler gibi kompakt alanlar için mükemmeldir.

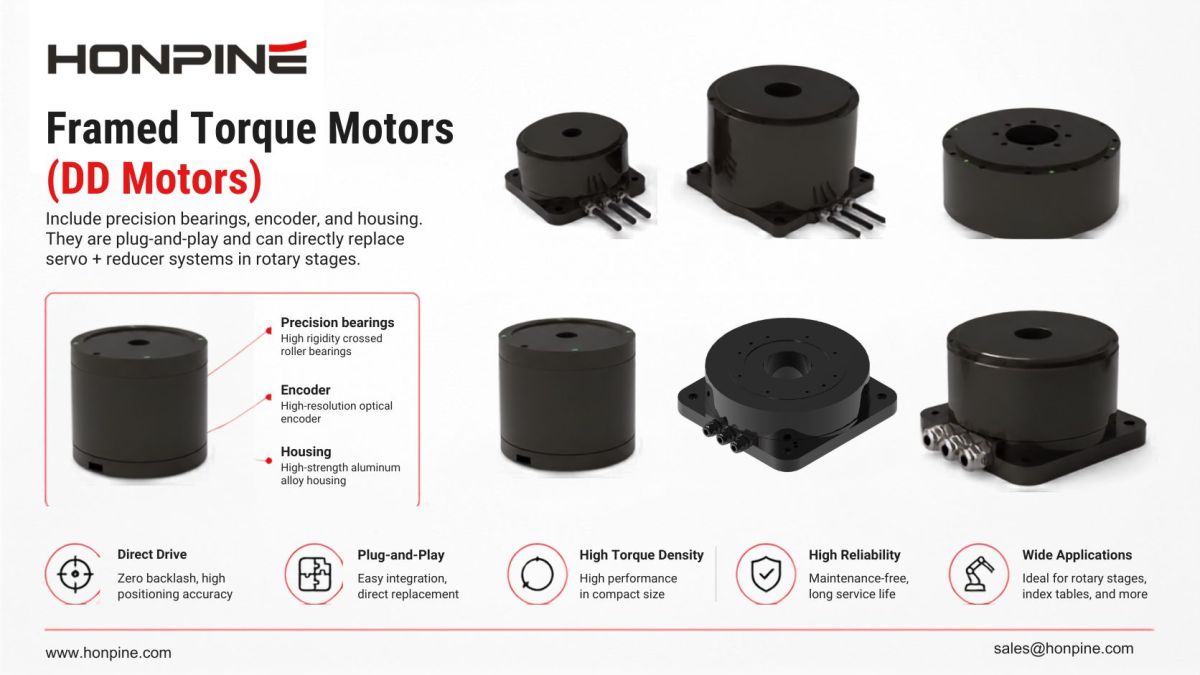

Çerçeveli tork motorları (DD motorları): Hassas rulmanlar, enkoder ve gövde içerir. Bunlar tak-çalıştırdır ve döner tablaların içinde servo + redüktör sistemlerinin doğrudan yerine kullanılabilir.

Malzeme Devrimi: Nadir Toprak Mıknatıslar + Yüksek İletkenlikli Bakır

Yüksek kaliteli NdFeB mıknatıslar (ör. N52H, artık akı ≥1.45T), geniş sıcaklık aralıklarında (-40°C to 125°C) güvenilir yüksek tork çıkışı ve uzun vadede kararlı performans sağlamak için yüksek iletkenlikli bakır alaşımlarıyla birleştirilmiştir.

Bir Tork Motoru Nasıl Seçilir?

Uygulamada, bir tork motorunu teknik veri sayfasından devreye almaya taşımak çoğu zaman “güzel teknik özellikler, başarısız ayarlama” ikilemiyle karşılaşır. İşte gerçek dünya deneyiminden gelen temel yönergeler ve tuzaklar:

Seçim İçin Altın Kurallar

Önce Tork, Sonra Hız: Sürekli tork, kararlı durum yük torkunun ≥1.2–1.5×'i olmalıdır; özellikle sık başlatma/durdurma yapan robot eklemleri için tepe tork, yük darbe torkunun ≥2×'i olmalıdır.

Atalet Eşleştirme: Robot eklemleri için, titreşim veya salınımı önlemek amacıyla yük-motor atalet oranı ≤5:1 olmalıdır.

Enkoder Doğruluğu: Standart uygulamalar: 23-bit mutlak enkoder (çözünürlük ≈0.0001°); ultra hassas uygulamalar (yarı iletken/tıbbi) 29-bit enkoderler gerektirebilir.

Kaçınılması Gereken Üç Kritik Hata

Hizalama Hatası (Ölümcül): Çerçevesiz motorlarda stator/rotor eş eksenliliği ≤0.02mm olmalıdır. Daha büyük sapmalar tork dalgalanması sıçramalarına ve rulman aşırı ısınmasına neden olur. Kurulum sırasında sıkı hizalamayı sağlamak için bir saatli komparatör kullanın.

Soğutmayı Göz Ardı Etmek: Tork motorları düşük hızda yüksek akımlar üretir ve önemli ölçüde ısı oluşturur. Maksimum güç yoğunluğu veya sürekli durma çalışması için zorlamalı sıvı soğutma veya verimli hava soğutması tasarlayın. Bir fotovoltaik temizleme robotu projesinde, eklem gövdesi ısı borusu buharlaştırıcısı gibi çalışarak dielektrik soğutucunun dolaşımını sağladı ve sürekli tork yoğunluğunu 4× artırdı.

Yetersiz Yük Rijitliği: Doğrudan tahrikte redüktör tamponu yoktur; düşük rijitlik rezonansa neden olabilir. Robot eklemleri için entegre içi boş yapılar ve döner tablalar için güçlendirilmiş dökme demir kaideler kullanın.

Temel Ayarlama İpuçları & EMI Hususları

Ayarlama: Cogging tork telafisini, harmonik bastırmayı ve sürtünme ileri beslemesini etkinleştirin. Akım döngüsü bant genişliği 2kHz'yi aşmalıdır (ideal olarak ≥5kHz) tork dalgalanmasını bastırmak için. Bir cerrahi robot projesinde, PI parametrelerini Kp=0.35, Ki=1200 olarak ayarlamak 0.5ms akım yanıtı sağladı.

EMI: EMI'yi tespit etmek için bir spektrum analizörü kullanın.

Gürültü belirli frekanslarda yoğunlaşıyorsa (ör. 1.2MHz), çözümler arasında stator sargılarında üç katmanlı koruma (bakır folyo + nanokristalin + iletken kumaş) ve güç hatlarında manyetik halkalar bulunur. İlginç bir şekilde, PWM frekansını 15kHz'den 18kHz'ye çıkarmak, anahtarlama kaybını %5 artırırken tepe EMI'yi 8dB azaltabilir ve mekanik rezonansı önleyebilir.
