Hassas Planet Redüktör Nasıl Seçilir: Dişli Oranı, Tork ve Servo Motor Eşleştirme için Eksiksiz Kılavuz

Giriş: Planet Redüktör Seçimi Neden Sadece Dişli Oranını Belirlemekten Daha Fazlasını Gerektirir

Doğru planet redüktörü seçimi; otomasyon ekipmanları, robotik sistemler, CNC makineleri ve servo tahrikli hareket sistemleri tasarlanırken önemli bir adımdır.

Planet redüktör yalnızca motor hızını düşürüp çıkış torkunu artırmaz. Performansı; konumlandırma doğruluğunu, hareket tepkisini, aktarım verimliliğini, çalışma kararlılığını ve kullanım ömrünü doğrudan etkileyebilir.

Bu nedenle ekipman üreticileri için hassas planet redüktör seçimi yalnızca dişli oranına göre yapılmamalıdır. Mühendislerin gerçek çalışma koşullarını, giriş ve çıkış hızını, gerekli torku, yük özelliklerini, aktarım verimliliğini, boşluğu, dönme ataletini, servo motor özelliklerini ve montaj ölçülerini değerlendirmesi gerekir.

Doğru seçilmiş bir planet redüktör, gerekli hız, tork, hassasiyet ve dinamik performansı elde etmek için servo motor ve tahrik edilen yükle uyum içinde çalışarak komple hareket sisteminin bir parçası olmalıdır.

Bu kılavuz, hassas planet redüktör seçerken mühendislerin dikkate alması gereken temel faktörleri açıklar.

1. Adım: Gerçek Çalışma Koşullarını Belirleyin

Planet redüktör seçiminde ilk adım, redüktörün gerçekte nasıl kullanılacağını anlamaktır.

Farklı makinelerin yük özellikleri ve çalışma çevrimleri farklıdır. Sabit ve sürekli bir yük altında kullanılan bir redüktörün gerektirdiği özellikler; sık hızlanma, yavaşlama, yön değiştirme veya darbe yükü bulunan uygulamalarda kullanılan bir redüktörünkinden farklı olabilir.

Bu nedenle uygulama aşağıdaki faktörlere göre değerlendirilmelidir:

• Yük tipi

• Çalışma çevrimi

• Giriş hızı

• Gerekli çıkış hızı

• Gerekli çıkış torku

• Hızlanma ve yavaşlama

• İleri ve geri dönüş sıklığı

• Çalışma ortamı

Gerçek çalışma koşulları, dinamik yüklerin statik yüklerden önemli ölçüde farklı olabilmesi nedeniyle hassas hareket sistemleri için özellikle önemlidir.

Bu nedenle uygun planet redüktör, yalnızca maksimum statik yüke göre değil, komple çalışma çevrimine göre seçilmelidir.

Planet Redüktörün Dişli Oranı Nasıl Belirlenir？

Dişli oranı, planet redüktör seçimindeki en önemli parametrelerden biridir.

Giriş hızı ile çıkış hızı arasındaki temel ilişki şu şekilde ifade edilebilir:

• i = n₁ / n₂

• Burada:

• i = dişli oranı

• n₁ = giriş hızı

• n₂ = çıkış hızı

Örneğin bir servo motor nispeten yüksek bir hızda çalışırken makine çok daha düşük bir çıkış hızına ihtiyaç duyabilir. Bu durumda planet redüktör çıkış hızını düşürürken kullanılabilir çıkış torkunu artırır.

Ancak daha yüksek dişli oranı her zaman daha iyi değildir.

Dişli oranının ve redüksiyon kademesi sayısının değiştirilmesi; çıkış hızını, aktarım verimliliğini, atalet uyumunu ve dinamik tepkiyi etkileyebilir. Bu nedenle mühendisler dişli oranını uygulamanın gerçek hız ve tork gereksinimlerine göre seçmelidir.

Yüksek hızlı servo sistemlerde aşırı yüksek redüksiyon oranı, genel sistemin dinamik tepkisini de etkileyebilir.

Tek Kademeli mi, Çok Kademeli mi Planet Redüktör？

Planet redüktörler, farklı redüksiyon oranlarına ulaşmak için farklı sayıda redüksiyon kademesi kullanabilir.

Kademe sayısının artırılması genellikle daha yüksek bir toplam redüksiyon oranı sağlar; ancak sisteme ilave aktarım elemanları da ekler.

Bu nedenle mühendisler, mevcut en yüksek redüksiyon oranını seçmek yerine uygun kademe sayısını gerekli dişli oranına göre belirlemelidir.

Otomasyon ekipmanları ve servo hareket sistemleri için ideal çözüm, aşağıdaki unsurlar arasında uygun dengeyi korurken gerekli çıkış hızı ve torkuna ulaşmaktır:

• Dişli Oranı

• Aktarım Verimliliği

• Dinamik Tepki

• Tork Kapasitesi

• Sistem Boyutu

Doğru seçilmiş bir planet redüktör, sistem performansından gereksiz yere ödün vermeden gerekli redüksiyonu sağlayabilir.

Planet Redüktör Seçiminde Çıkış Torku Neden Kritik Önem Taşır？

Planet redüktörün temel işlevlerinden biri, yüksek hızlı motor dönüşünü daha düşük hızlı ve daha yüksek torklu bir çıkışa dönüştürmektir.

Gerekli dişli oranı belirlendikten sonra mühendisler, redüktör çıkışında gerçekte gerekli olan torku doğrulamalıdır.

Aşağıdakiler de dahil olmak üzere çeşitli tork koşulları dikkate alınmalıdır:

• Nominal çalışma torku

• Gerçek çalışma torku

• Hızlanma ve yavaşlama sırasındaki tepe torku

• Anlık veya darbe torku

Bir makine sık sık çalışıyor, duruyor, yön değiştiriyor veya yüksek ataletli bir yükü tahrik ediyorsa, yalnızca statik yüke göre redüktör seçmek yeterli olmayabilir.

Yüksek dinamikli otomasyon sistemlerinde redüktör, hızlanma, yavaşlama ve tekrarlanan yön değişiklikleri sırasında oluşan dinamik yükleri karşılayabilmelidir.

Aktarım Verimliliği Neden Önemlidir？

Aktarım verimliliği, hassas planet redüktörleri karşılaştırırken dikkate alınması gereken bir diğer önemli faktördür.

Aynı giriş gücü altında daha yüksek aktarım verimliliği, aktarım sistemi içinde daha az enerji kaybı anlamına gelir.

Sürekli çalışan ekipmanlarda aktarım verimliliği aşağıdakileri etkileyebilir:

• Isı oluşumu

• Enerji tüketimi

• Sürekli çalışma kararlılığı

• Genel sistem verimliliği

Bu nedenle planet redüktör seçimi yalnızca dişli oranına ve nominal torka odaklanmamalıdır. Mühendisler ayrıca uygulamanın gerçek çalışma koşullarındaki aktarım verimliliğini de dikkate almalıdır.

Boşluk Konumlandırma Doğruluğunu Neden Etkiler？

Hassas hareket kontrol sistemlerinde boşluk önemli bir performans parametresidir.

Çıkış mili yön değiştirdiğinde aktarım içindeki mekanik boşluk, giriş hareketi ile gerçek çıkış hareketi arasında fark oluşmasına neden olabilir.

Aşırı boşluk aşağıdakileri etkileyebilir:

• Konumlandırma doğruluğu

• Tekrarlanabilirlik

• İleri ve geri hareket tutarlılığı

• Yörünge kontrolü

• Hareket tepkisi

Bu durum, sık sık ileri ve geri hareketler gerçekleştiren CNC makineleri, robotlar, hassas otomasyon ekipmanları ve servo konumlandırma sistemleri için özellikle önemlidir.

Hassas konumlandırma ve sık yön değişikliği gerektiren uygulamalarda düşük boşluklu hassas planet redüktör, genel hareket tutarlılığının iyileştirilmesine yardımcı olabilir.

Dönme Ataleti ve Servo Sisteminin Dinamik Tepkisi

Dönme ataleti, planet redüktör seçimi sırasında göz ardı edilmemesi gereken bir diğer parametredir.

Bir servo hareket sisteminde motor ataleti, redüktör özellikleri ve yük ataleti arasındaki ilişki sistemin dinamik performansını etkileyebilir.

Uygun olmayan bir atalet ilişkisi aşağıdakileri etkileyebilir:

• Hızlanma performansı

• Yavaşlama performansı

• Tepki hızı

• Kontrol kararlılığı

• Konumlandırma performansı

Bu nedenle planet redüktör, bağımsız bir mekanik bileşen olarak seçilmemelidir.

Servo motor, planet redüktör ve tahrik edilen yük, tek bir komple hareket sistemi olarak değerlendirilmelidir.

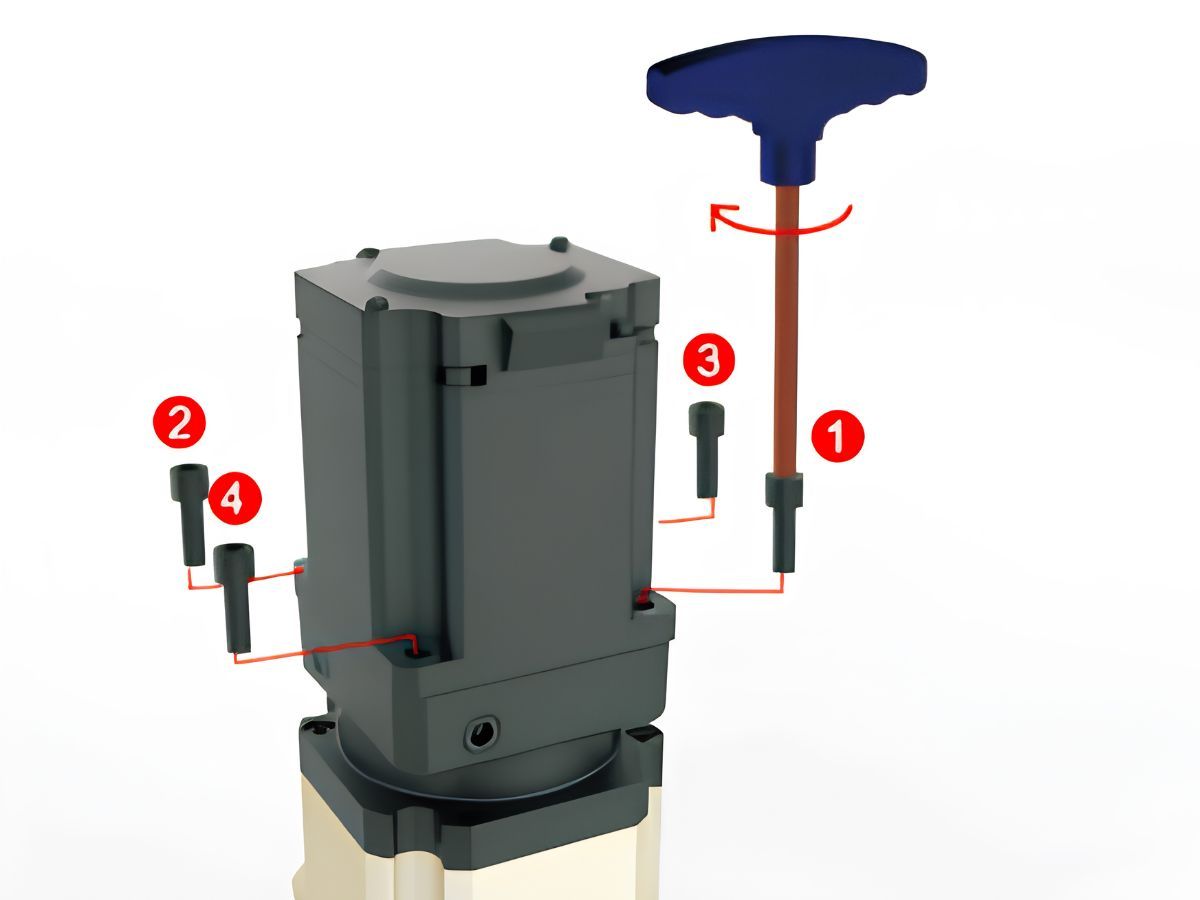

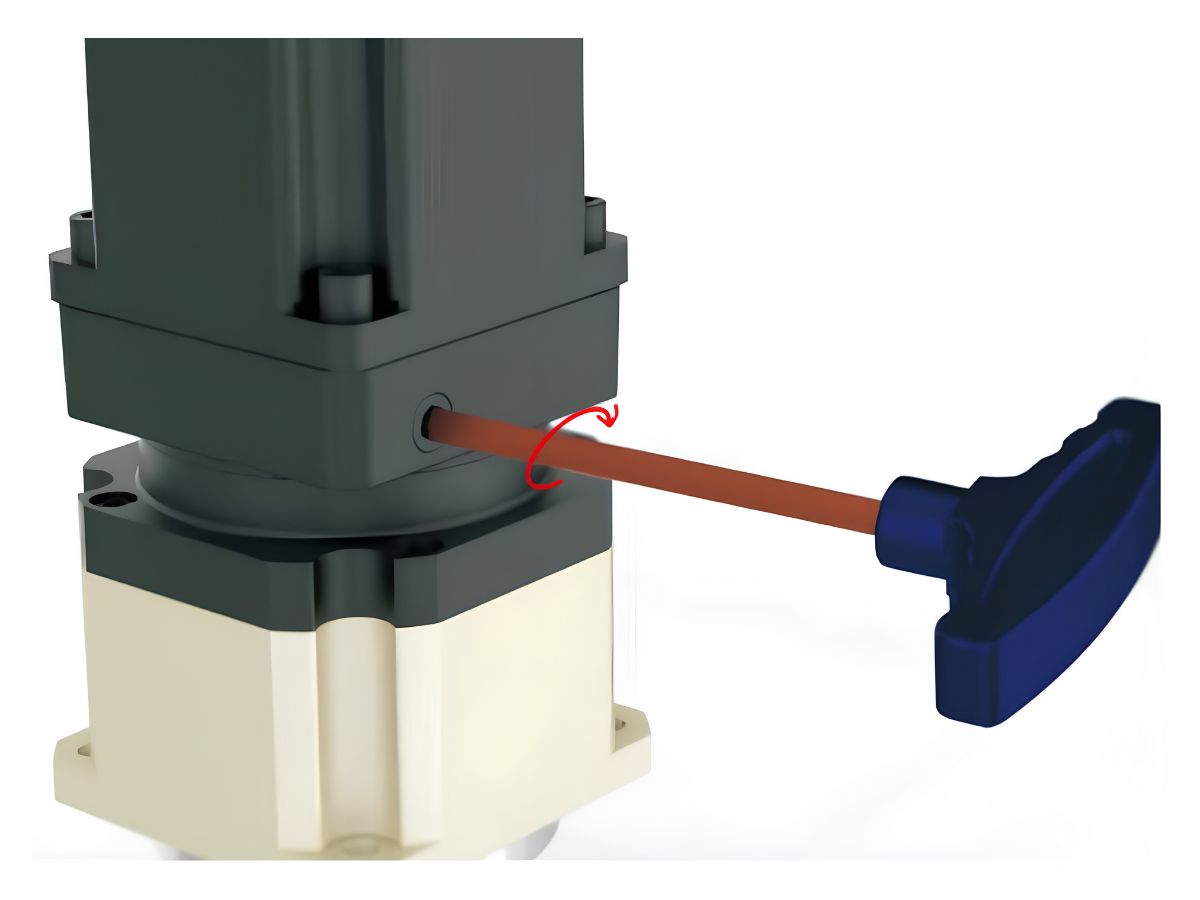

Planet Redüktör Servo Motorla Nasıl Eşleştirilir？

Redüktör gereksinimleri belirlendikten sonra mühendislerin servo motorla uyumluluğu da doğrulaması gerekir.

Dikkate alınması gereken motor özellikleri şunlardır:

• Nominal tork

• Maksimum tork

• Nominal hız

• Maksimum hız

• Motor mili ölçüleri

• Motor flanşı ölçüleri

• Montaj alanı

Redüktör giriş arayüzü seçilen motorla uyumlu olmalıdır.

Bu nedenle seçim süreci, redüktörü bağımsız olarak seçmek yerine redüktör özelliklerini gerçek servo motor modeliyle ilişkilendirmelidir.

Doğru motor ve redüktör eşleştirmesi, eksiksiz ve güvenilir bir servo tahrik sistemi oluşturulmasına yardımcı olur.

Mekanik Ölçüler ve Arayüzler Neden Önemlidir？

Tork, dişli oranı ve hassasiyet uygulama gereksinimlerini karşılasa bile mekanik arayüzleri ekipmanla uyumlu değilse planet redüktör doğrudan monte edilemez.

Bu nedenle mühendisler aşağıdakileri doğrulamalıdır:

• Giriş flanşı ölçüleri

• Motor mili ölçüleri

• Çıkış flanşı ölçüleri

• Montaj delikleri

• Merkez deliği

• Dış çap

• Toplam uzunluk

• Montaj yönü

CAD çizimleri ve teknik çizimler bu aşamada özellikle önemlidir.

Ekipman üreticileri sipariş vermeden önce nihai redüktör modelini ve mekanik ölçüleri gerçek makine tasarımıyla karşılaştırarak doğrulamalıdır.

Bu, ekipman montajı sırasında montaj çakışmalarının ve gereksiz mekanik değişikliklerin önlenmesine yardımcı olabilir.

Çalışma Koşulları Planet Redüktör Seçimini Nasıl Etkiler？

Mekanik ve aktarım parametrelerine ek olarak çalışma ortamı da dikkate alınmalıdır.

Referans materyalinde aşağıdakiler de dahil olmak üzere çalışma koşulları belirtilmiştir:

Çalışma Sıcaklığı: -10°C ila +90°C

Koruma Sınıfı: IP54/IP65

Yağlama ve montaj koşulları da uygulamaya göre değerlendirilmelidir.

Hassas planet redüktör seçmeden önce mühendisler aşağıdakileri doğrulamalıdır:

Çalışma sıcaklığının belirtilen aralık içinde olup olmadığı

Ekipmanın toz, nem veya diğer kirleticilere maruz kalıp kalmadığı

Montaj yönünün uygun olup olmadığı

Yağlama yönteminin uygulama için uygun olup olmadığı

Bu faktörler redüktörün güvenilirliğini ve uzun süreli çalışma performansını doğrudan etkileyebilir.

Hassas Planet Redüktörlerde Gürültü Neden Önemlidir？

Gürültü, bazı uygulamalar için önemli olabilecek bir diğer performans faktörüdür.

Yüksek hızlı servo sistemler, tıbbi ekipmanlar, laboratuvar ekipmanları ve hassas otomasyon makineleri çalışma gürültüsü ve hareket düzgünlüğü açısından daha sıkı gereksinimlere sahip olabilir.

Redüktör gürültüsü aşağıdaki faktörlerden etkilenebilir:

• Dişli üretim doğruluğu

• Montaj doğruluğu

• Rulman durumu

• Yağlama

• Giriş hızı

Bu nedenle mühendisler hassas planet redüktörleri karşılaştırırken gürültü performansını tork, dişli oranı, hassasiyet ve çalışma hızıyla birlikte değerlendirmelidir.

HONPINE Hassas Planet Redüktör Çözümleri

Robotlar, otomasyon ekipmanları, CNC makineleri ve servo tahrikli hareket sistemleri için doğru planet redüktörü seçmek; dişli oranı, çıkış torku, verimlilik, boşluk, atalet, montaj ölçüleri ve çalışma koşulları arasında denge kurmayı gerektirir.

HONPINE, hareket kontrolü ve endüstriyel otomasyon uygulamaları için hassas planet redüktör çözümleri sunar.

Seçim süreci aşağıdaki adımlar temelinde yapılandırılabilir:

Çalışma koşullarını belirleyin

↓

Giriş ve çıkış hızını belirleyin

↓

Gerekli dişli oranını hesaplayın

↓

Çıkış torkunu doğrulayın

↓

Verimliliği ve atalet uyumunu değerlendirin

↓

Boşluğu ve konumlandırma gereksinimlerini doğrulayın

↓

Servo motoru eşleştirin

↓

Mekanik ölçüleri doğrulayın

↓

Çalışma ortamını doğrulayın

Bu sistematik yaklaşım, ekipman üreticilerinin komple servo hareket sistemiyle doğru şekilde eşleştirilmiş bir planet redüktör seçmesine yardımcı olur.

Sonuç: Planet Redüktör Seçimine Komple Sistemle Başlayın

Hassas bir planet redüktör seçmek, yalnızca bir dişli oranı veya nominal tork belirlemekten ibaret değildir.

Hassas otomasyon ekipmanları ve servo hareket sistemleri için önemli olan, komple aktarım sistemini değerlendirmektir.

Giriş ve çıkış hızından dişli oranına ve çıkış torkuna; boşluk ve konumlandırma doğruluğundan aktarım verimliliğine, dönme ataletine, gürültüye, motor uyumluluğuna ve çalışma koşullarına kadar her parametre nihai hareket performansını etkileyebilir.

Bu nedenle en uygun planet redüktör, mutlaka tek bir özelliği en yüksek olan redüktör değildir. Makinenin çalışma koşulları ve servo sistemiyle en iyi uyumu sağlayan redüktördür.

Hassas hareket aktarımı konusundaki deneyimiyle HONPINE; robotik, endüstriyel otomasyon, CNC ekipmanları ve diğer servo tahrikli uygulamalar için planet redüktör çözümleri sunarak ekipman üreticilerinin daha hassas, verimli ve güvenilir hareket sistemleri geliştirmesine yardımcı olur.
