İnsansı Robot Bilekleri, Hassas Eller ve Baş Eklemleri için Mikro Harmonik Redüktör

İnsansı Robotikte Mikro Harmonik Redüktörler Neden Önemlidir？

İnsansı robotlar daha kompakt yapılara, daha yüksek hareket kabiliyetine ve daha insan benzeri boyutlara doğru ilerlemektedir. Bu gelişmeler, eklemlerinde kullanılan tahrik sistemleri için yeni gereksinimler oluşturmaktadır.

İnsansı robotun el bileği, hassas eli, parmak eklemleri ve baş eklemleri özellikle sıkı alan kısıtlamalarına sahiptir. Bu eklemlerdeki tahrik sistemlerinin, eklem boyutunu veya ağırlığını önemli ölçüde artırmadan yüksek redüksiyon oranı, düşük boşluk, yüksek tork yoğunluğu ve hassas düşük hızlı hareket sağlaması gerekir.

Mikro Harmonik Redüktör tam da bu noktada önem kazanmaktadır.

Komple bir robot aktüatörünün aksine, harmonik redüktör yüksek hızlı motor dönüşünü kontrollü ve yüksek torklu çıkış hareketine dönüştüren hassas bir tahrik bileşenidir. Çerçevesiz tork motoru, enkoder ve rulmanla entegre edildiğinde kompakt bir insansı robot ekleminin parçası haline gelebilir.

Bu nedenle kompakt insansı robot eklemleri geliştiren üreticiler için redüktör, nihai eklemin boyutunun, hassasiyetinin ve mekanik performansının belirlenmesinde önemli bir rol oynar.

İnsansı Robot El Bileği Eklemleri için Mikro Harmonik Redüktör

İnsansı robotun el bileği, ön kolu hassas ele bağlar ve genellikle hem elin ağırlığını hem de kavrama ve manipülasyon sırasında oluşan harici yükleri desteklemesi gerekir.

Aynı zamanda el bileğinin nispeten küçük bir mekanik hacme sığması gerekir.

Mikro Harmonik Redüktör, kompakt bir tahrik yapısı içinde yüksek bir redüksiyon oranı sağlayarak nispeten küçük bir motorun gerekli çıkış torkunu üretmesine olanak tanıyabilir.

Düşük boşluk özellikleri, küçük açılı ayarlamalar ve dönüş yönünde değişiklikler gerçekleştiren el bileği eklemleri için de değerlidir.

Tipik bir el bileği eklemi mimarisi; çerçevesiz tork motoru, Mikro Harmonik Redüktör, enkoder ve çapraz makaralı rulmanı bir araya getirebilir. Redüktör içi boş bir yapıya sahipse kablolar ve sensör bağlantıları merkezi açıklıktan geçirilebilir; bu da mühendislerin daha düzenli bir iç yapı oluşturmasına yardımcı olur.

İnsansı robot el bileği uygulamalarında redüktörün temel değeri; kompakt tahrik, yüksek redüksiyon oranı, düşük boşluk ve yüksek tork yoğunluğunun bir arada sunulmasıdır.

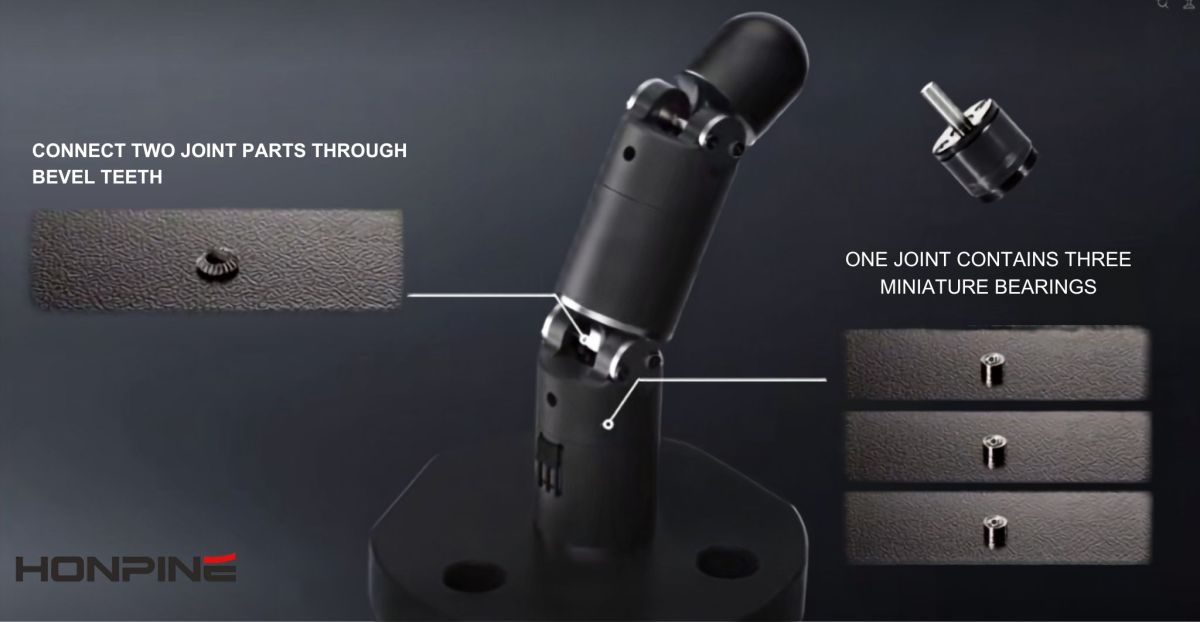

İnsansı Robot Hassas Elleri için Mikro Harmonik Redüktör

Hassas el, redüktörün minyatürleştirilmesi açısından daha da yüksek gereksinimler ortaya koyar.

Bir insansı robot eli, bağımsız olarak kontrol edilen birden fazla parmak eklemi içerebilir. Her bir tahrik bileşeni çok büyük olursa parmaklar daha kalın ve ağır hale gelir; bu durum elin genel yapısını ve insan benzeri manipülasyon gerçekleştirme kabiliyetini etkileyebilir.

Minyatür bir harmonik tahrik sistemi doğrudan ayrı parmak eklemlerine entegre edilebilir.

Mikro Harmonik Redüktör, kompakt bir döner tahrik yapısını korurken gerekli hız düşürme ve tork artırma işlemlerini sağlar.

Bu özellik, montaj alanının son derece sınırlı olduğu robotik parmak eklemleri için özellikle uygundur.

Robotik Parmak Eklemlerinde Düşük Hızlı Mikro Hareket Neden Önemlidir？

İnsansı robotların hassas elleri, geleneksel endüstriyel robot hareketlerinden temelde farklı birçok hareket gerçekleştirir.

Bir parmağın bir nesneyle temas ederken yavaşça hareket etmesi, kavramadan sonra küçük bir konum ayarı yapması veya manipülasyon sırasında konumunu sürekli olarak düzenlemesi gerekebilir.

Bu işlemler aşağıdaki özelliklere daha fazla önem verilmesini gerektirir:

düşük boşluk, düzgün tahrik, hassas konumlandırma ve kontrollü düşük hızlı hareket.

Mikro Harmonik Redüktör, motor ile parmak eklemi arasında hassas bir mekanik tahrik sağlayarak hassas manipülasyon için gerekli ince hareketleri destekleyebilir.

Bu özellik; hassas kavrama, nesne taşıma, alet manipülasyonu ve montaj gibi uygulamalar için özellikle önemlidir.

Parmak Eklemleri için Mikro Harmonik Redüktör ve Minyatür Vidalı Mil Karşılaştırması

Minyatür vidalı miller, bir mekanizmanın doğrusal hareket gerektirdiği durumlarda yaygın olarak kullanılır. Ancak robotik parmak eklemi temelde döner bir mekanizmadır.

Vidalı mil, döner hareketi doğrusal harekete dönüştürür ve bu doğrusal hareketi parmağın dönme hareketine çevirmek için ek bağlantılar veya mekanik bileşenler gerektirebilir.

Buna karşılık Mikro Harmonik Redüktör doğrudan döner tahrik sağlar ve parmak ekleminin dönme ekseni çevresine yerleştirilebilir.

Bu nedenle iki teknoloji farklı mekanik gereksinimlere hizmet eder. Doğrusal aktüasyon gerektiğinde minyatür vidalı mil etkili olabilirken Mikro Harmonik Redüktör, kompakt ve hassas döner eklemler için özellikle uygundur.

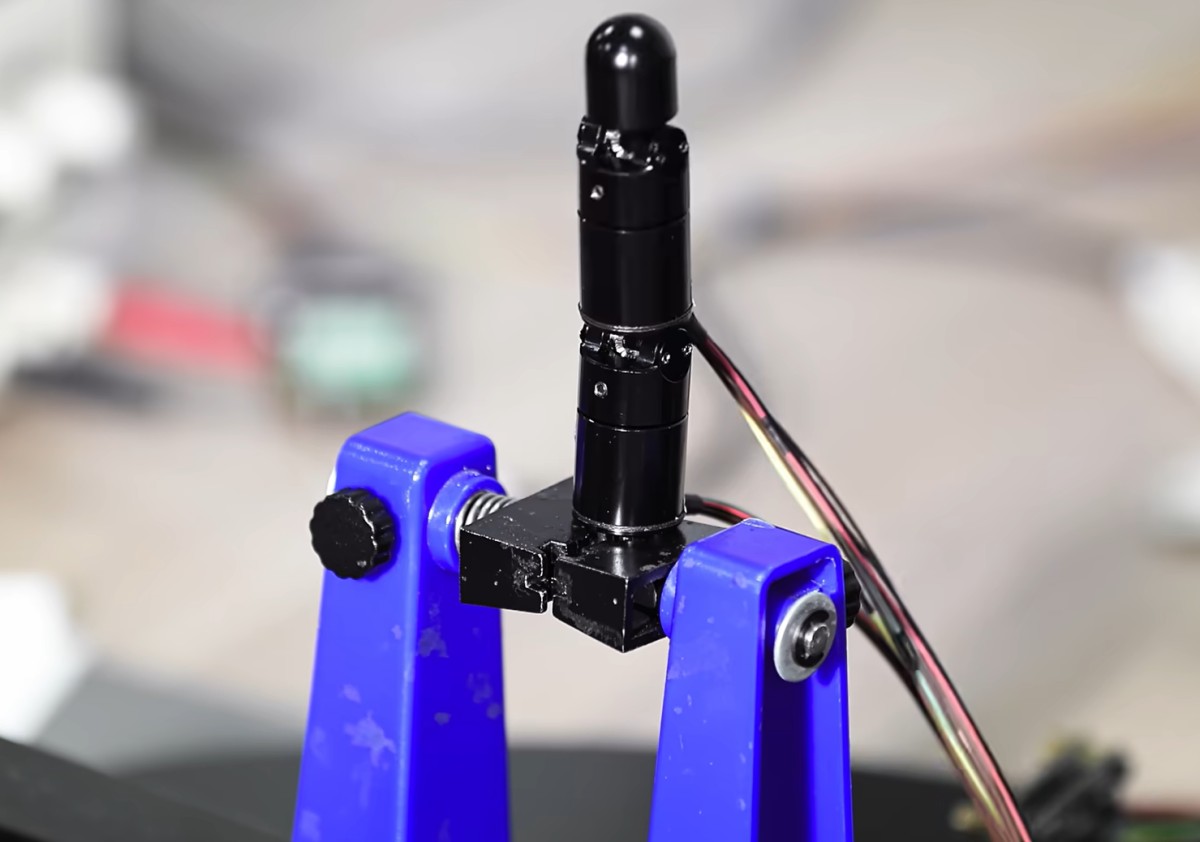

İnsansı Robot Baş Eklemleri için Mikro Harmonik Redüktör

İnsansı robot başları genellikle kameraları, derinlik sensörlerini ve diğer algılama bileşenlerini entegre eder. Bu sistemlerin kompakt bir mekanik yapı içinde kontrollü yatay ve dikey dönme hareketleri gerçekleştirmesi gerekir.

Mikro Harmonik Redüktör, motor ile başın dönme mekanizması arasındaki hassas tahrik bileşeni olarak kullanılabilir.

Kompakt yapısı ve düşük boşluğu, kameraların ve diğer sensörlerin doğru şekilde konumlandırılmasını destekleyebilir.

Nesne takibi, insanlarla etkileşim, görsel konumlandırma ve çevre algılama gerçekleştiren insansı robotlar için kompakt harmonik tahrik, büyük bir dişli kutusu gerektirmeden kontrollü baş hareketi elde edilmesine yardımcı olabilir.

İnsansı Robotlar için Mikro Harmonik Redüktörlerin Temel Avantajları

Mikro Harmonik Redüktörün insansı robotikteki değeri, birlikte çalışan çeşitli özelliklerden kaynaklanır.

Kompakt Tahrik

Minyatür bir harmonik redüktör, birden fazla dişli kademesine ihtiyaç duymadan nispeten yüksek bir redüksiyon oranı elde edebilir ve böylece tahrik sisteminin kapladığı alanın azaltılmasına yardımcı olur.

Yüksek Tork Yoğunluğu

İnsansı robotların el bileği ve parmak eklemlerinde montaj alanı sınırlıdır. Yüksek tork yoğunluğu, eklem boyutlarını gereksiz şekilde artırmadan tahrik sisteminin gerekli çıkış torkunu sağlamasına olanak tanır.

Düşük Boşluk

Düşük boşluk, sık sık yön değiştiren veya küçük açılı ayarlamalar gerçekleştiren eklemler için önemlidir. Motor hareketi ile gerçek eklem hareketi arasındaki ilişkinin iyileştirilmesine yardımcı olabilir.

İçi Boş Mil Yapısı

İçi boş bir harmonik redüktör; motor kabloları, enkoder bağlantıları ve sensör kabloları için merkezi bir geçiş sağlayabilir. Bu özellik, kompakt insansı robot eklemlerinde dahili kablo yönlendirmesini kolaylaştırabilir.

Çerçevesiz Motorlarla Kolay Entegrasyon

Harmonik tahrikin koaksiyel yapısı, onu çerçevesiz tork motorlarıyla entegrasyona uygun hale getirir. Bileşenler, enkoderler ve rulmanlarla birlikte kompakt bir eklem tahrik grubu oluşturabilir.

İnsansı Robot Eklemleri için Mikro Harmonik Redüktör Seçimi

En küçük redüktör, her insansı robot uygulaması için mutlaka en iyi redüktör değildir.

Seçim, nominal tork, tepe torku, çıkış hızı, yük atalet momenti, ivmelenme, çalışma çevrimi, harici yükler ve mevcut montaj alanı dahil olmak üzere her eklemin gerçek gereksinimlerini dikkate almalıdır.

Bir el bileği eklemi genellikle bir parmak eklemine göre daha yüksek harici yüklere maruz kalır. Parmak ekleminde çap, ağırlık ve düşük hızlı hassasiyet daha fazla önem taşır. Baş ekleminde ise kompaktlık, düzgün hareket ve konumlandırma doğruluğu daha fazla önem taşıyabilir.

Bu nedenle Mikro Harmonik Redüktör, her insansı robot ekleminin özel çalışma koşullarına ve mekanik gereksinimlerine göre seçilmelidir.

Sonuç

İnsansı robotların geliştirilmesi, daha küçük ve daha yüksek düzeyde entegre hassas tahrik sistemlerine yönelik talep oluşturmaktadır.

İnsansı robot el bileği, elin ağırlığını ve manipülasyon yüklerini karşılayabilecek kompakt bir redüktör gerektirir. Hassas el ve robotik parmak eklemleri, parmakları aşırı büyütmeden hassas düşük hızlı hareketi destekleyebilecek son derece küçük tahrik bileşenlerine ihtiyaç duyar. İnsansı robot baş eklemleri ise kamera ve sensör konumlandırması için kompakt ve hassas bir tahrik gerektirir.

Mikro Harmonik Redüktör, kompakt yapısı, yüksek redüksiyon oranı, düşük boşluğu ve yüksek tork yoğunluğu sayesinde bu gereksinimleri karşılar.

Çerçevesiz tork motoru, enkoder ve rulmanla birlikte kullanıldığında redüktör, kompakt bir insansı robot ekleminin hassas tahrik çekirdeği olarak görev yapabilir.

İnsansı robot el bilekleri, hassas eller, robotik parmak eklemleri ve kompakt baş mekanizmaları geliştiren üreticiler için Mikro Harmonik Redüktörler; boyut, ağırlık, boşluk ve tork yoğunluğunun kritik tasarım faktörleri olduğu durumlarda hassas bir döner tahrik çözümü sunar.
