Endüstriyel Robotlar için Hassas Redüktörler: Geleneksel Aktarımdan Kendinden Boşluk Telafili Teknolojiye

Herkese merhaba, ben HONPINE Teknik Direktörü Theodore Li. Bugün endüstriyel robotlar için hassas redüktörlerden bahsetmek istiyorum.

Hassas Redüktör Nedir?

Yaygın olarak kullanılan sektör sınıflandırmalarına göre, hassas redüktörler genellikle düşük transmisyon hatası ve boşluk ile karakterize edilir; hassasiyet gereksinimleri tipik olarak ark dakika seviyesine veya daha iyisine ulaşır.

Boşluk, konumlandırma performansını etkileyen temel faktörlerden biridir. Birbiriyle çalışan dişliler arasındaki boşluk, giriş ve çıkış milleri arasında kayıp harekete neden olabilir ve konumlandırma doğruluğunu, tekrarlanabilirliği ve hareket kontrolü performansını doğrudan etkiler.

Birincil transmisyon mekanizmasına göre hassas redüktörler genel olarak dört ana kategoriye ayrılabilir.

Hassas Sikloidal Redüktörler

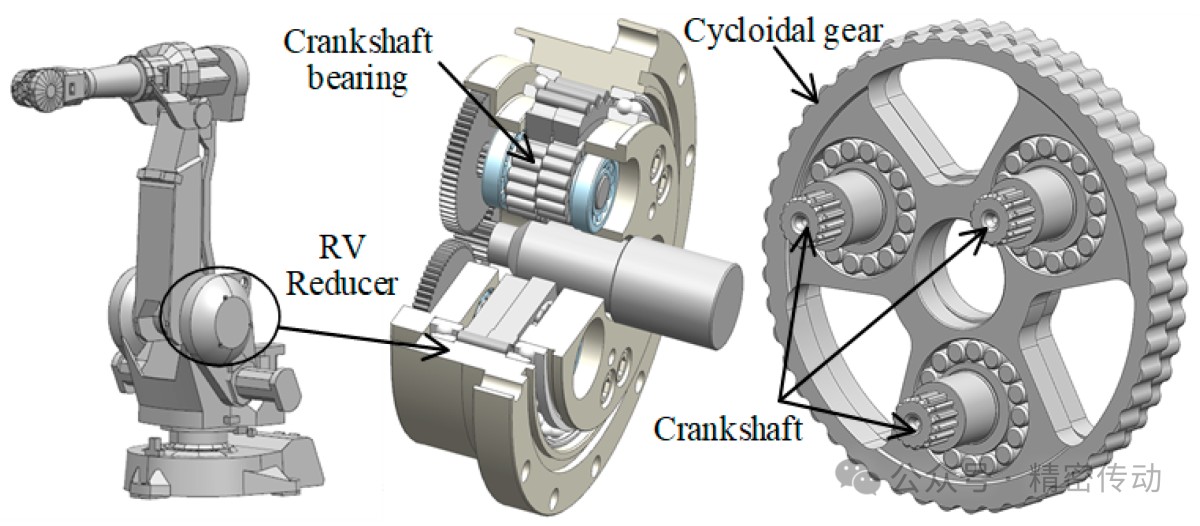

RV redüktörler ve sikloidal iğne çarkı redüktörleri bu kategorinin temsilî örnekleridir. Yüksek yük kapasitesi ve darbe yüklerine karşı iyi direnç sunarlar; ancak yapıları nispeten karmaşıktır ve üretim maliyetleri yüksek olabilir.

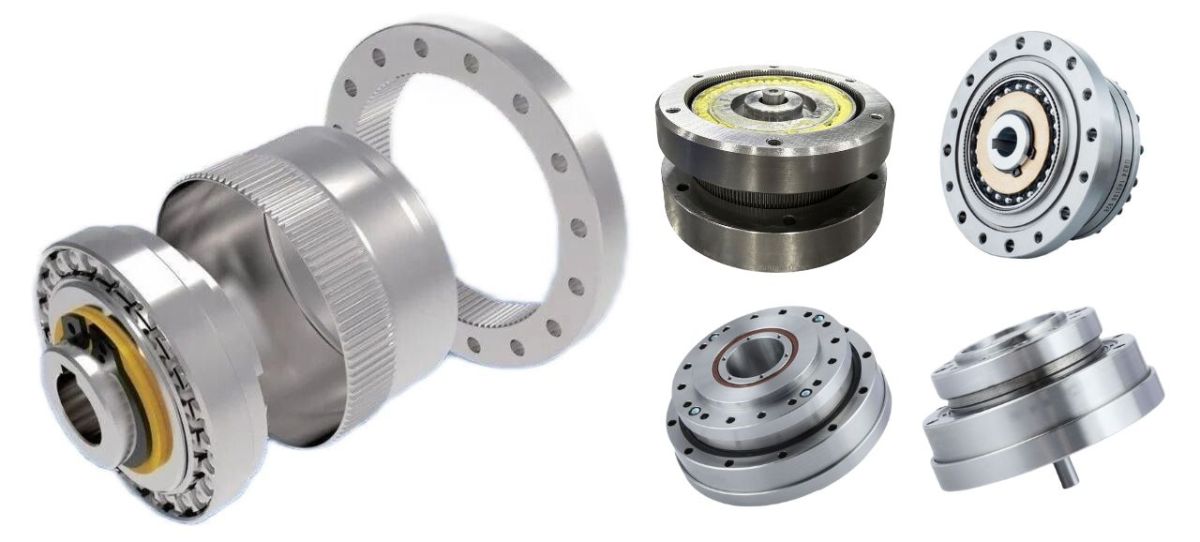

Harmonik Redüktörler

Harmonik transmisyon, hareket ve torku iletmek için esnek dişlinin elastik deformasyonundan yararlanır. Bu yapı yüksek redüksiyon oranları, kompakt boyutlar ve yüksek transmisyon hassasiyeti sağlar; ancak burulma rijitliği ve yük kapasitesi bazı rijit transmisyon yapılarından daha düşük olabilir. Bu nedenle ağır yük koşullarında uygulama seçimi özellikle önemlidir.

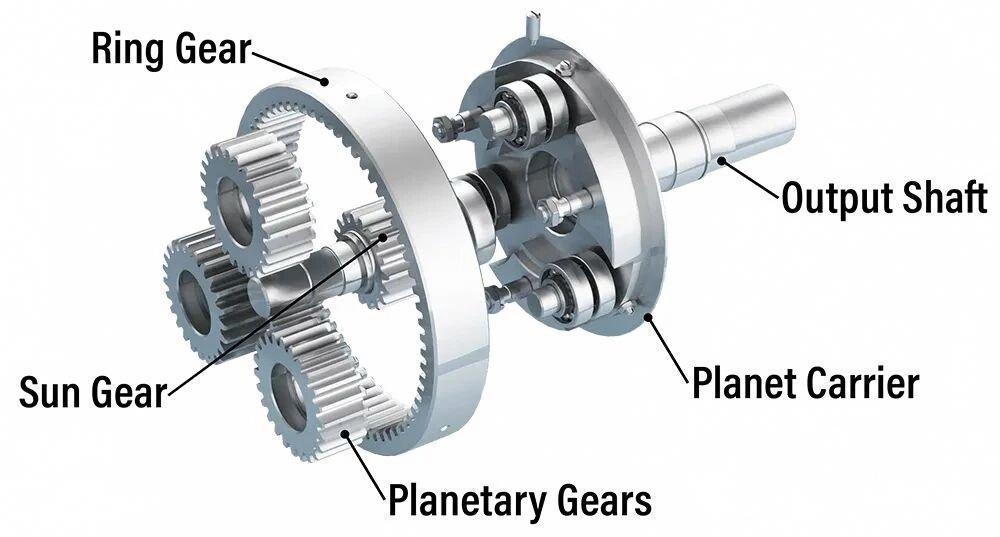

Hassas Planet Redüktörler

Planet transmisyon; yüksek verimlilik, yüksek tork yoğunluğu ve nispeten rijit bir transmisyon yapısı sunar. Bununla birlikte, geleneksel planet yapılar, özel hassas transmisyon teknolojileriyle karşılaştırıldığında genellikle tek kademeli redüksiyon oranı ve boşluk açısından sınırlamalarla karşılaşır.

Endüstriyel Robotlar Hassas Redüktörlere Neden Daha Yüksek Talepler Getiriyor?

Endüstriyel robot uygulamaları yüksek derecede uzmanlaşmış segmentlere dönüşmüştür. Farklı taşıma kapasitesi seviyeleri, prosesler, hareket profilleri ve eklem konfigürasyonları; transmisyon hassasiyeti, tork kapasitesi, rijitlik ve hizmet ömrü açısından farklı gereksinimler doğurur.

Bu nedenle uygun hassas redüktör yalnızca farklı endüstriyel robot türleri arasında değil, aynı robotun farklı eklemleri arasında da değişebilir.

10 kg Altı Taşıma Kapasiteli Altı Eksenli Robotlar

Hafif altı eksenli robotlarda, kompakt boyutlar ve hassasiyet sıklıkla önceliklendirilir.

Özellikle robotun yüksek redüksiyon oranına ve hassas hareket kontrolüne sahip kompakt bir transmisyona ihtiyaç duyduğu durumlarda, altı eklemin tamamında harmonik redüktörler kullanılabilir.

Harmonik transmisyonun kompakt boyutu, düşük ağırlığı, yüksek redüksiyon oranı ve hassasiyeti; onu sınırlı mekanik hacimlerde çalışan hafif robotlar için uygun kılar.

10–50 kg Taşıma Kapasiteli Altı Eksenli Robotlar

Orta taşıma kapasiteli altı eksenli robotlar, otomotiv bileşeni taşıma, metal işleme ve taşıma kapasitesi, hareket doğruluğu ile stabilite arasında denge gerektiren diğer endüstriyel operasyonlar gibi uygulamalarda yaygın olarak kullanılır.

Bu robotlar, farklı eklemlerin gereksinimlerine göre harmonik ve RV redüktörleri bir arada kullanabilir.

Örneğin, kompakt boyutların, yüksek redüksiyon oranlarının ve hassas hareketin önemli olduğu bilek ve uç efektör eklemlerinde harmonik transmisyon kullanılabilirken; daha yüksek rijitlik ve yük kapasitesi gerektiren yüksek yüklü eklemlerde RV transmisyon kullanılabilir.

50 kg Üstü Taşıma Kapasiteli Altı Eksenli Robotlar

Ağır taşıma kapasiteli altı eksenli robotlar, zorlu çalışma koşullarında yüksek yük kapasitesi ve kararlı hassasiyet gerektirir.

RV redüktörler, transmisyon yapılarının yüksek rijitlik sağlaması ve önemli radyal ile eksenel yüklere dayanabilmesi nedeniyle yüksek yüklü robot eklemlerinde yaygın olarak kullanılır.

Bu özellikler, ağır taşıma kapasiteli robotlar malzeme taşıma, kaynak, talaşlı imalat ve büyük iş parçalarını içeren diğer operasyonlarda kullanıldığında özellikle önemlidir.

20 kg Altı Taşıma Kapasiteli SCARA Robotlar

SCARA robotlar, konumlandırma doğruluğu ve tekrarlanabilirlik açısından özellikle yüksek gereksinimlere sahiptir.

Bu nedenle döner eklemler, iyi doğruluk ve dinamik tepki sunan transmisyon sistemleri gerektirir. Döner eklemlerde harmonik transmisyon kullanılabilirken, dikey Z ekseni mekanizmasında planet transmisyon, kayış tahriki veya başka uygun bir doğrusal hareket yapısı kullanılabilir.

Paralel ve Delta Robotlar

Paralel ve Delta robotlar yüksek hız ve yüksek yapısal rijitlik ile karakterize edilirken, eklem transmisyon gereksinimleri robotun mimarisi ve hareket profilinden güçlü şekilde etkilenir.

Birçok paralel robot, yüksek hızlı hareketi desteklemek ve düşük yansıtılmış ataleti korumak için taban eklemlerinde nispeten düşük oranlı planet dişli kutuları kullanır.

Tasarıma bağlı olarak taban eklemlerinde sikloidal veya harmonik transmisyon da kullanılabilir.

Ek eksenler veya kol ucu mekanizmaları için planet dişli kutuları yaygın olarak kullanılır. Bununla birlikte, yüksek hassasiyetli montaj uygulamalarında konumlandırma performansını iyileştirmek için uç eklemde harmonik redüktör de seçilebilir.

Geleneksel Planet Redüktörler Neden Hassasiyet Zorluğuyla Karşılaşıyor?

Birçok hassas imalat uygulamasında harmonik ve RV transmisyon sistemleri, endüstriyel robotikte geleneksel olarak önemli konumlara sahiptir.

Geleneksel planet redüktörler, yüksek verimlilik, rijitlik ve tork yoğunluklarına rağmen, geçmişte özel harmonik veya RV transmisyon sistemleriyle aynı hassasiyet seviyesine ve kompakt entegrasyona ulaşmada zorluklarla karşılaşmıştır.

Üst seviye hassas planet dişli kutuları yine de çok düşük boşluk değerlerine ulaşabilir ve zorlu uygulamalar için uygun kalabilir. Bazı hassas planet ürünleri, yüksek konumlandırma doğruluğu gerektiren uygulamalar için bir alternatif sunarak 60 ark saniyesinin altında boşluk seviyelerine ulaşabilir.

Ancak yüksek hassasiyet, tedarikçiye ve konfigürasyona bağlı olarak daha yüksek ürün maliyetleri ve daha uzun teslim süreleri getirebilir.

Endüstriyel robotik pazarı genişlemeye devam ederken ve robot üreticileri daha hızlı geliştirme döngüleri ile daha esnek tedarik zincirleri gerektirirken, bu durum yeni hassas planet transmisyon yapıları için bir fırsat yaratmaktadır.

HONPINE'ın Hassas Planet Transmisyon Yaklaşımı

HONPINE'da planet transmisyona yönelik farklı bir yaklaşım üzerinde çalışıyoruz.

HONPINE, kendinden boşluk telafisi teknolojisini kullanıma sunarak planet transmisyon sistemlerinin hassasiyetini, rijitliğini ve hassasiyet koruma özelliğini iyileştirmeyi amaçlamaktadır.

Teknoloji, uzun süreli çalışma boyunca transmisyon doğruluğunun korunmasının özellikle önemli olduğu endüstriyel robotlar ve takım tezgâhları gibi uygulamalar için tasarlanmıştır.

Amaç yalnızca başlangıç boşluğunu azaltmak değil, hassas transmisyonun temel zorluklarından birini ele almaktır: mekanik bileşenler zaman içinde aşındıkça doğruluğu korumak.

Kendinden Telafili Planet Aktüatörler Hangi Teknik Zorlukları Çözebilir?

Geleneksel hassas transmisyon sistemleri kaçınılmaz bir sorunla karşı karşıyadır: mekanik aşınma, transmisyon doğruluğunu kademeli olarak etkileyebilir.

Uzun süreli çalışma sırasında sürekli dişli kavraması ve tekrarlanan yük çevrimleri, eşleşen bileşenler arasındaki etkin boşluğu değiştirebilir. Boşluk arttıkça kayıp hareket artabilir ve konumlandırma doğruluğu kademeli olarak bozulabilir.

Endüstriyel robotlar ve takım tezgâhları gibi ekipmanlarda bu hassasiyet kaybı, nihayetinde proses kalitesini, tekrarlanabilirliği ve hizmet ömrünü etkileyebilir.

Kendinden boşluk telafisi teknolojisi, bu soruna farklı bir yaklaşım sunar.

Aşınma Sırasında Otomatik Boşluk Telafisi

Geleneksel pasif boşluk azaltma yapılarından farklı olarak, kendinden telafili bir transmisyon, transmisyon sistemi içinde uyarlanabilir bir telafi mekanizması içerir.

Transmisyon bileşenleri aşındıkça mekanizma, etkin dişli boşluğundaki değişiklikleri telafi edebilir ve daha kararlı bir transmisyon ilişkisini koruyabilir.

Amaç, uzun süreli çalışma sırasında transmisyon doğruluğunun bozulma hızını azaltmak ve redüktörün etkin hassasiyet ömrünü uzatmaktır.

Bu ayrım önemlidir.

Başlangıç boşluğunu azaltmak ile hizmet ömrü boyunca düşük boşluğu korumak iki farklı mühendislik hedefidir. Bu nedenle hassas bir transmisyon, yalnızca başlangıç boşluğu spesifikasyonuna göre değil, aynı zamanda uzun süreli çalışmadan sonra transmisyon doğruluğunun nasıl değiştiğine göre de değerlendirilmelidir.

Harmonik Transmisyon için Kendinden Boşluk Telafisi Teknolojisi

HONPINE'ın kendinden telafili yaklaşımı planet transmisyonla sınırlı değildir.

Ayrıca uzun süreli çalışma boyunca düşük etkin boşluğu korumak üzere tasarlanmış çift esnek dişlili, kendinden telafili bir harmonik transmisyon yapısı geliştirdik.

Çift Esnek Dişlili Kendinden Telafili Harmonik Transmisyon

HONPINE çift esnek dişlili harmonik transmisyon, bir sınırlama halkasıyla birlikte iç ve dış esnek dişlileri içeren yapısal bir düzenleme kullanır.

Bu yapı, etkin boşluğu sürekli olarak bastırmak ve çalışma sırasında kararlı transmisyon performansını korumak üzere tasarlanmıştır.

HONPINE'ın kurum içi ürün testleri ve karşılaştırma verilerine göre, belirtilen test koşullarında bu yapının kayıp hareketi, karşılaştırılabilir yurt dışı harmonik redüktörlerin yaklaşık yarısı olabilir.

Gerçek performans; belirli ürün boyutuna, test metodolojisine, yük koşuluna ve ölçüm sistemine bağlıdır; bu nedenle doğrudan karşılaştırmalar her zaman eşdeğer test koşulları kullanılarak yapılmalıdır.

Başlangıç Hassasiyetinden Hassasiyet Ömrüne

Hassas transmisyon sistemleri için başlangıç doğruluğu, mühendislik denkleminin yalnızca bir parçasıdır.

Bir redüktör yeni olduğunda mükemmel boşluk değerlerine ulaşabilir; ancak transmisyon aşındıkça boşluk önemli ölçüde artarsa bileşenin pratik hassasiyet ömrü sınırlı olabilir.

Bu nedenle HONPINE'ın geliştirme odağı, başlangıç transmisyon hassasiyetinden çalışma ömrü boyunca hassasiyetin korunmasına uzanmaktadır.

Endüstriyel robotlar, takım tezgâhları ve insansı robotlar için bu; yalnızca başlangıç boşluğunu ve konumlandırma performansını değil, transmisyon özelliklerinin tekrarlanan hareket, yük ve aşınma altında nasıl geliştiğini de değerlendirmek anlamına gelir.

Kendinden boşluk telafisi teknolojisi, yalnızca dişli sisteminin başlangıç mekanik toleransına dayanmak yerine transmisyon boşluğundaki değişiklikleri aktif olarak telafi ederek bu uzun vadeli performans zorluğunu ele almayı amaçlar.

Sonuç

Hassas redüktörlerin geliştirilmesi, daha düşük başlangıç boşluğu arayışının ötesine geçmektedir.

Endüstriyel robotlar, takım tezgâhları ve insansı robotlar; hassasiyeti, rijitliği, kompakt boyutları, tork yoğunluğunu ve uzun vadeli doğruluk korumasını bir araya getiren transmisyon sistemleri gerektirir.

Harmonik ve RV transmisyon sistemleri hassas robotik için önemli teknolojiler olmaya devam ederken, geleneksel planet transmisyon verimlilik, rijitlik ve tork yoğunluğu açısından avantajlar sunmayı sürdürmektedir.

Kendinden telafili planet ve harmonik transmisyon için fırsat, uzun süreli çalışma sırasında transmisyon boşluğu değişikliklerini telafi edebilen bir mekanizma sunarak bu performans özellikleri arasındaki farkı ele almaktır.

HONPINE'da, kendinden telafili planet aktüatörlerden çift esnek dişlili harmonik transmisyona ve insansı robotlar için hafif PEEK tabanlı harmonik transmisyona kadar bu konsept etrafında hassas transmisyon teknolojileri geliştirmeye devam ediyoruz.

Bizim için hedef, yalnızca bir transmisyon fabrikadan çıktığında yüksek hassasiyete ulaşmak değildir. Daha önemli soru, bu hassasiyetin ne kadarının robotun veya makinenin hizmet ömrü boyunca korunabileceğidir.
