Harmonik Redüktörlerin A'dan Z'ye Rehberi: Hassas Mekanikler İçin Başvurulacak Kaynağınız

1.Harmonik redüktör nedir?

Harmonik redüktör, Amerika Birleşik Devletleri'nden C.W. Musser tarafından icat edilmiştir. Kompakt ve hafif bir yapıda sıfır boşluk, yüksek hassasiyet, yüksek tork ve yüksek redüksiyon oranı ile karakterize edilen benzersiz bir mekanik dişli sistemidir.

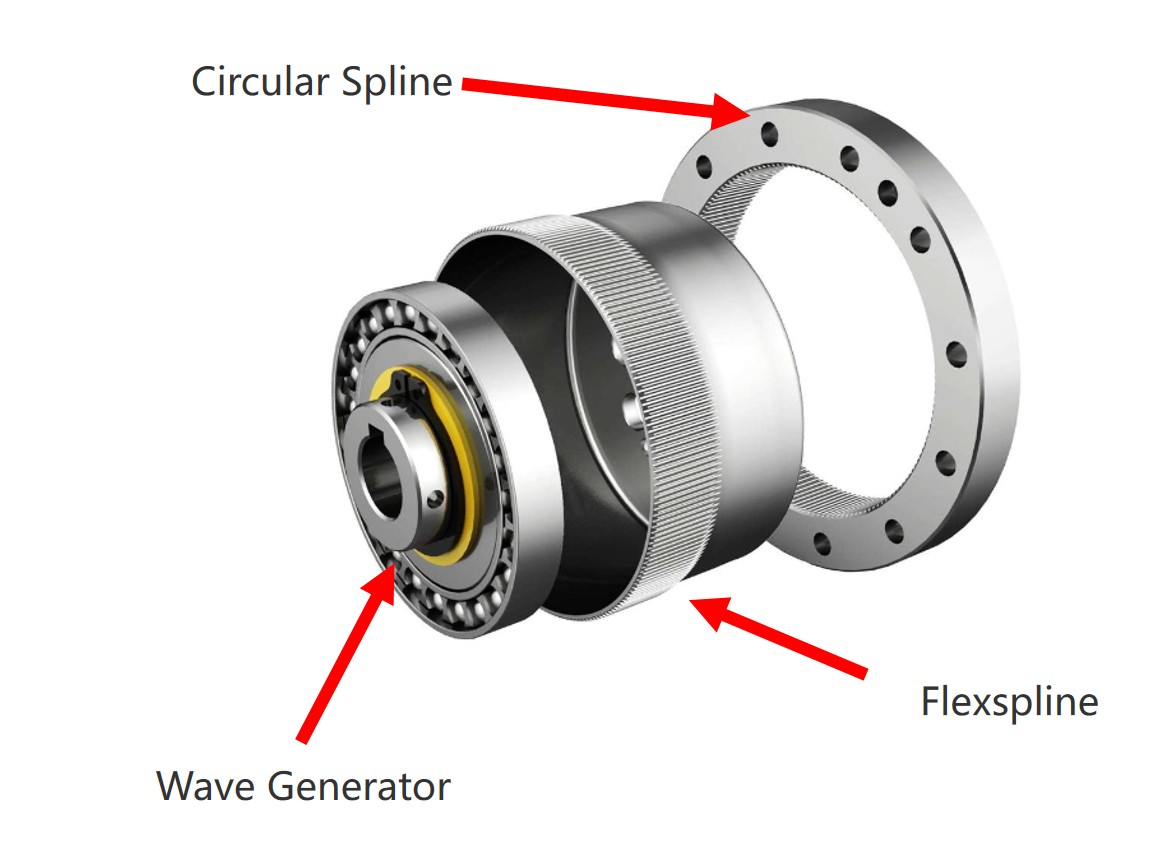

2.Harmonik redüktörün yapısı

Temel bileşenler:

Dairesel Kamalı Dişli: İç dişli halkasına sahip rijit bir dişli.

Esnek Kamalı Dişli: Dış dişli halkasına sahip esnek bir dişli.

Dalga Jeneratörü: Dış çevresinde ince cidarlı bir bilyalı rulman bulunan eliptik bir kam. Rulmanın iç halkası kama sabitlenmiştir, dış halka ise bilyalar aracılığıyla elastik olarak deforme olur.

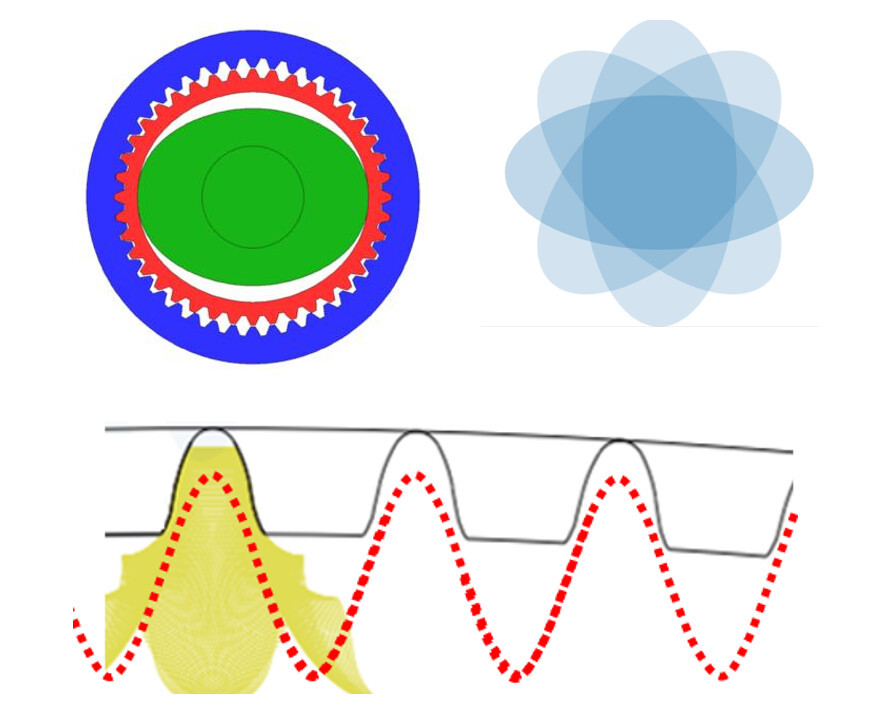

3."Harmonik Redüktör" Adının Kökeni

Dalga jeneratörü eliptik bir yapıya sahiptir. Döndüğünde, esnek kamalı dişliyi sürekli olarak deforme olmaya zorlar. Bu süreçte, dişli dişleri sırayla kavraşmaya girer, kavraşmadan çıkar ve ayrılır, böylece "kademeli diş" hareketi oluşur.
Ortaya çıkan hareket dalga benzeri bir yol izler ve dişli halkası üzerindeki herhangi bir noktanın radyal yer değiştirmesi bir sinüs dalgasına benzer—bu nedenle "harmonik" terimi kullanılır.

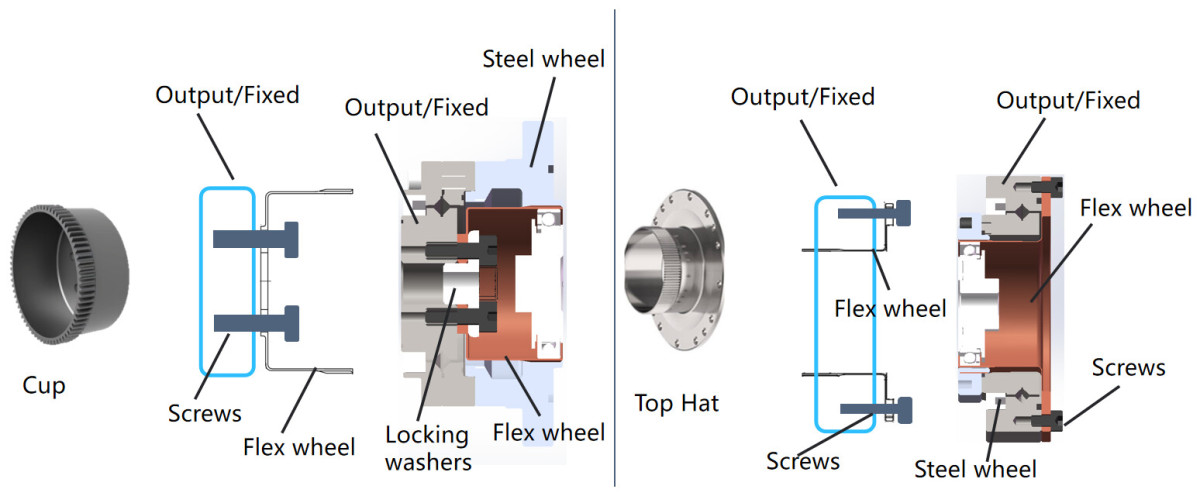

4.Yaygın Esnek Kamalı Dişli Şekilleri

Fincan şeklinde esnek kamalı dişli

Silindir şapka şeklinde esnek kamalı dişli

5.Yaygın Gövde Şekilleri

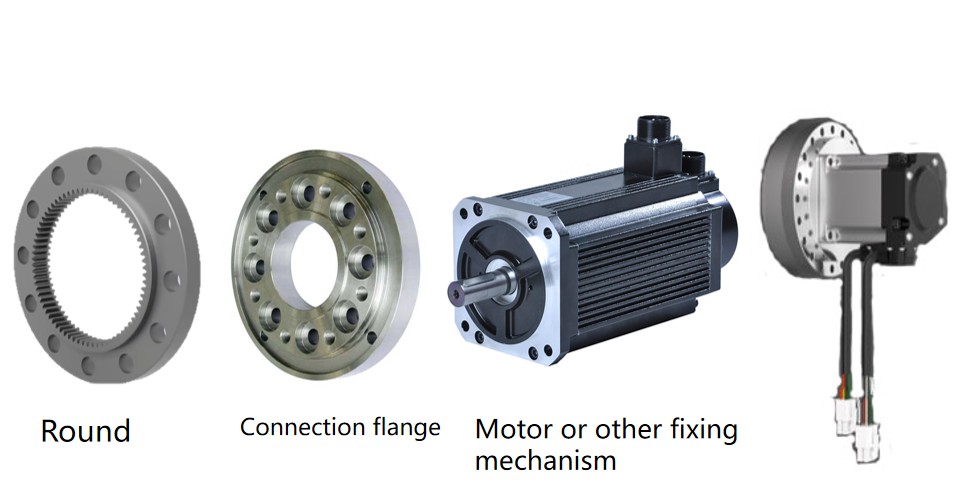

Yuvarlak gövde

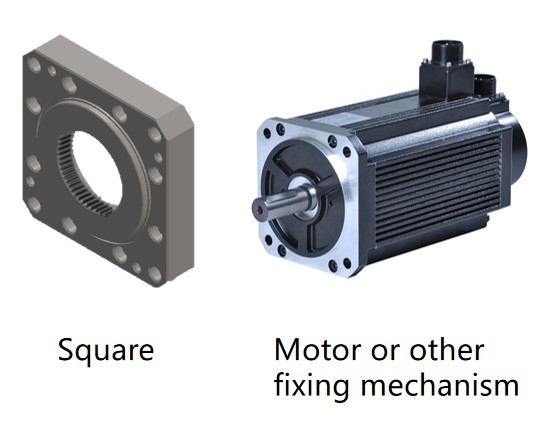

Kare gövde

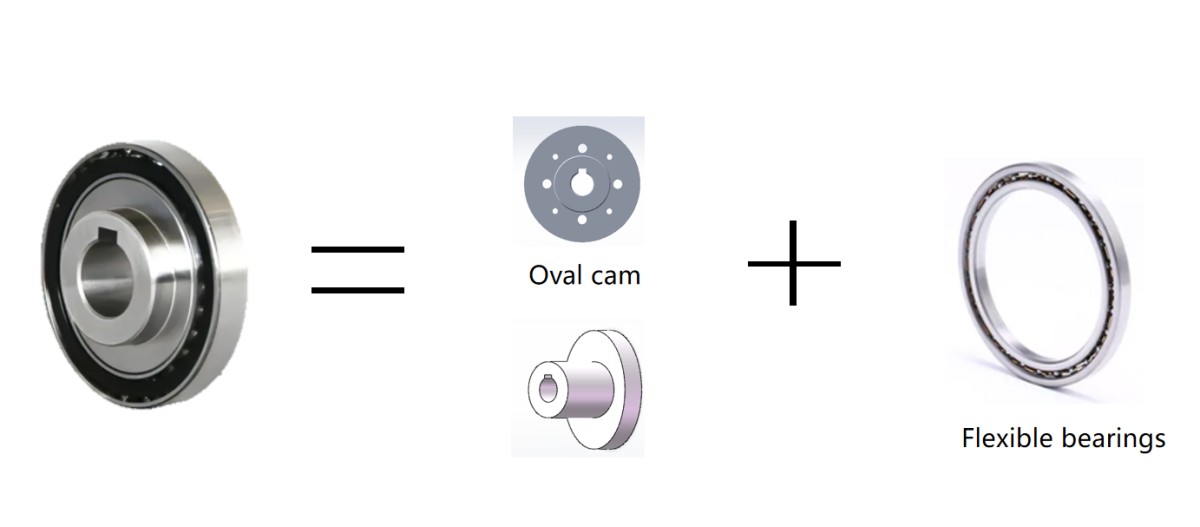

6.Harmonik Redüktörde Dalga Jeneratörü Nedir?

Dalga jeneratörü, esnek bir rulman ve eliptik bir kamdan oluşur. Genellikle redüktörün giriş ucuna monte edilir. Rulmanın iç halkası kama sabitlenmiştir, dış halka ise bilyalar aracılığıyla elips şeklinde deforme olur.

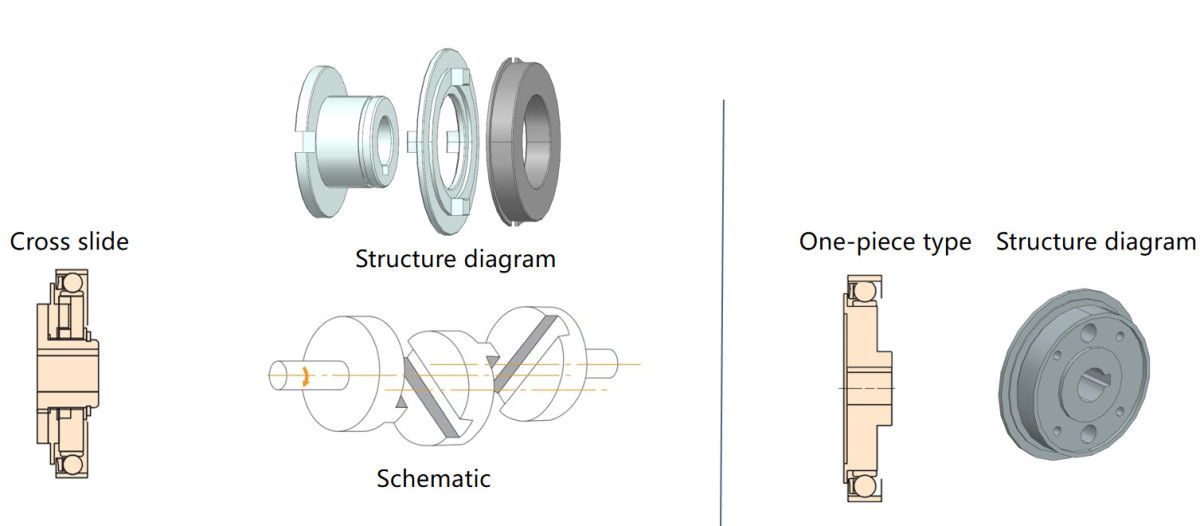

7.Yaygın Dalga Jeneratörü Tasarımları

Dalga jeneratörleri, kam tasarımına göre iki türe ayrılır:

Oldham kaplini (çapraz kızak) tipi

Entegre tip

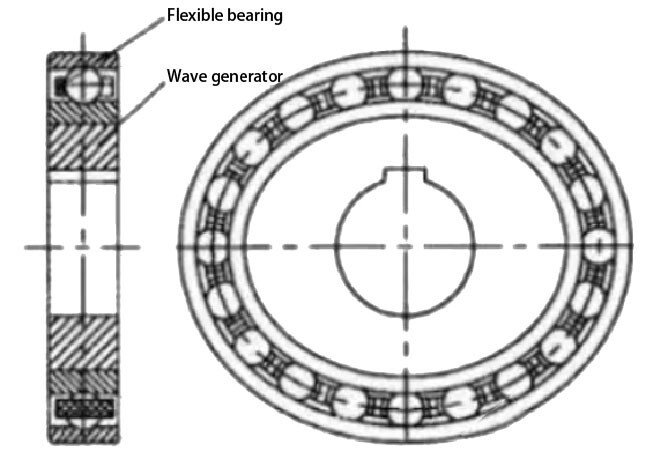

8.Dalga Jeneratörü ile Esnek Kamalı Dişli Arasındaki İlişki

Esnek rulmanlar standart rulmanlardan farklıdır—dış halkaları incedir ve radyal deformasyona yatkındır. Kam montajından önce halka daireseldir; montajdan sonra eliptik hale gelir.
Çalışma sırasında:

İç halka (rijit kam üzerine monte edilmiştir) çevrimsel gerilime maruz kalır.

Dış halka (esnek kamalı dişli üzerine monte edilmiştir) esnek kamalı dişli ile birlikte deforme olur ve hem çevrimsel hem de değişken gerilim yüklerine maruz kalır.

9.Harmonik Redüktör Rulman Hassasiyet Sınıfları

Hassasiyet sınıfları (artan sırada): P0, P6, P5, P4, P2

Sınıf 0: Dönme hassasiyeti >10 μcm olan sistemler için (ör. genel makineler, otomotiv şanzımanları).

Sınıf 6/5: Hassasiyeti 5–10 μcm olan veya daha yüksek hızlara sahip sistemler için (ör. torna mili yataklamaları).

Sınıf 4/2: Ultra hassas sistemler (<5 μcm) veya çok yüksek hızlar için (ör. hassas taşlama makineleri, koordinat ölçüm makineleri).

10. Harmonik Redüktör Montaj Önlemleri

A. Yabancı kalıntıların redüktöre zarar vermesini önlemek için temiz bir ortamda monte edin.
B. Dişli dişlerinin ve esnek rulmanın tamamen yağlandığından emin olun. Dişli dişleri yukarı bakacak şekilde montaj yapmaktan kaçının, çünkü bu yağlama etkinliğini azaltır.
C. Kamı monte ettikten sonra, esnek kamalı dişli ile dairesel kamalı dişlinin 180° konumunda simetrik olarak kavraştığını doğrulayın. Hizalama hatası titreşime ve erken aşınmaya neden olur.
D. Montajdan sonra başlangıçta düşük hızda (100 RPM) çalıştırın. Hasarı önlemek için anormal titreşim veya gürültü oluşursa derhal durdurun.
