Üst Şapka Tipi Harmonik Tahrik Redüktörü: Yenilikçi Tasarım Hizmet Ömrünü Uzatır

harmonik redüktör, kompakt yapı, büyük iletim oranı, hafiflik, minimum boşluk ve yüksek iletim hassasiyeti özelliklerine sahip yüksek performanslı bir redüktördür. Endüstriyel robotik, tıbbi ekipman, havacılık ve akıllı üretim gibi yüksek hassasiyet gerektiren alanlarda yaygın olarak kullanılır. Endüstriyel robotların temel çekirdek bileşenlerinden biri olarak, performansı hareket kontrol doğruluğunu, çalışma kararlılığını ve enerji verimliliğini doğrudan etkiler. Silindir şapka tipi harmonik redüktör, geleneksel harmonik redüktöre dayalı olarak geliştirilmiştir, geliştirilmiş rijitlik ve uzatılmış hizmet ömrü sunar.

1. Harmonik Redüktörlerin Temel Performans Avantajları

Yüksek kaliteli harmonik redüktörler, yüksek hassasiyetli hareket iletimini mümkün kılar ve robotların karmaşık işlemler sırasında konum, hız ve kuvveti hassas şekilde kontrol etmesine olanak tanır, böylece verimliliği ve ürün kalitesini önemli ölçüde artırır. Avantajları şunlardır:

• Yüksek hassasiyetli konumlandırma: Sıfıra yakın boşluk, doğru kontrol sağlar

• Üstün hareket kararlılığı: Pürüzsüz iletime sahip kompakt yapı, titreşimi ve gürültüyü azaltır

• Enerji verimliliği ve çevre koruma: Optimize edilmiş tasarım enerji tüketimini düşürür ve verimliliği artırır

• Ekipman ömrünün uzaması: Yüksek dayanımlı malzemeler ve yapısal tasarım, dayanıklılığı ve güvenilirliği artırır

2. Geleneksel Sabitleme Yöntemlerinin Dezavantajları

Geleneksel harmonik redüktörler genellikle rijit çark üzerinde cıvatalarla sabitlenir. Ancak uzun süreli çalışma sırasında cıvata bağlantıları gevşemeye eğilimlidir, bu da redüktörün performansını olumsuz etkileyebilir. Bu durum, rijit çark ile çapraz makaralı rulman arasındaki bağlantının arızalanmasına yol açabilir ve genel iletim hassasiyeti ile kararlılığını azaltabilir.

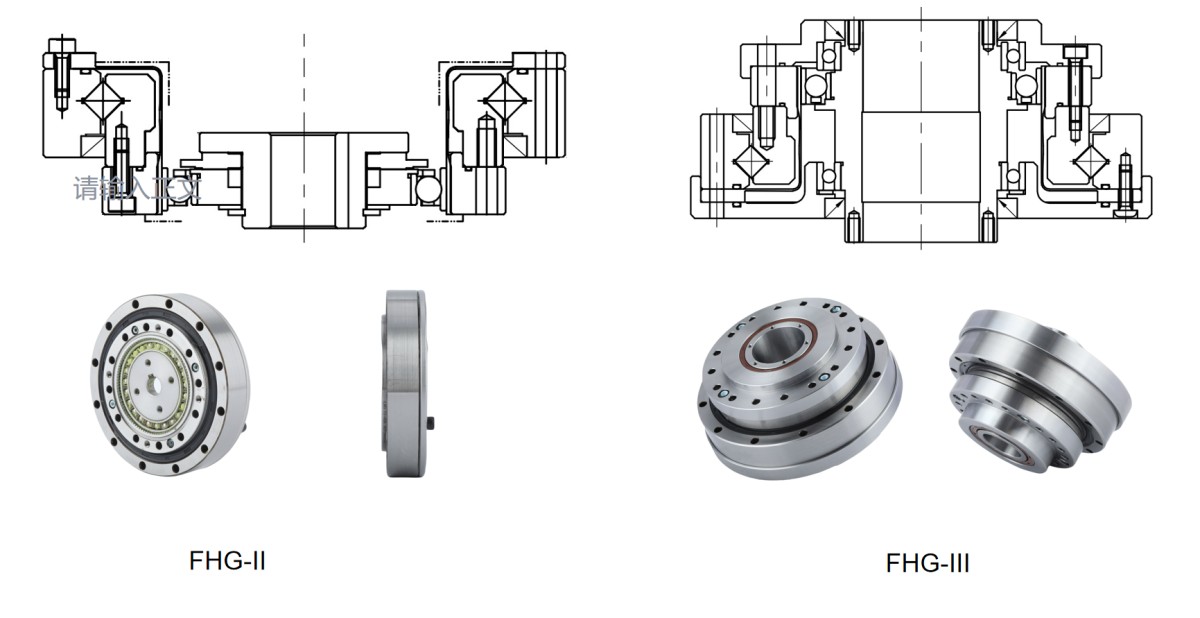

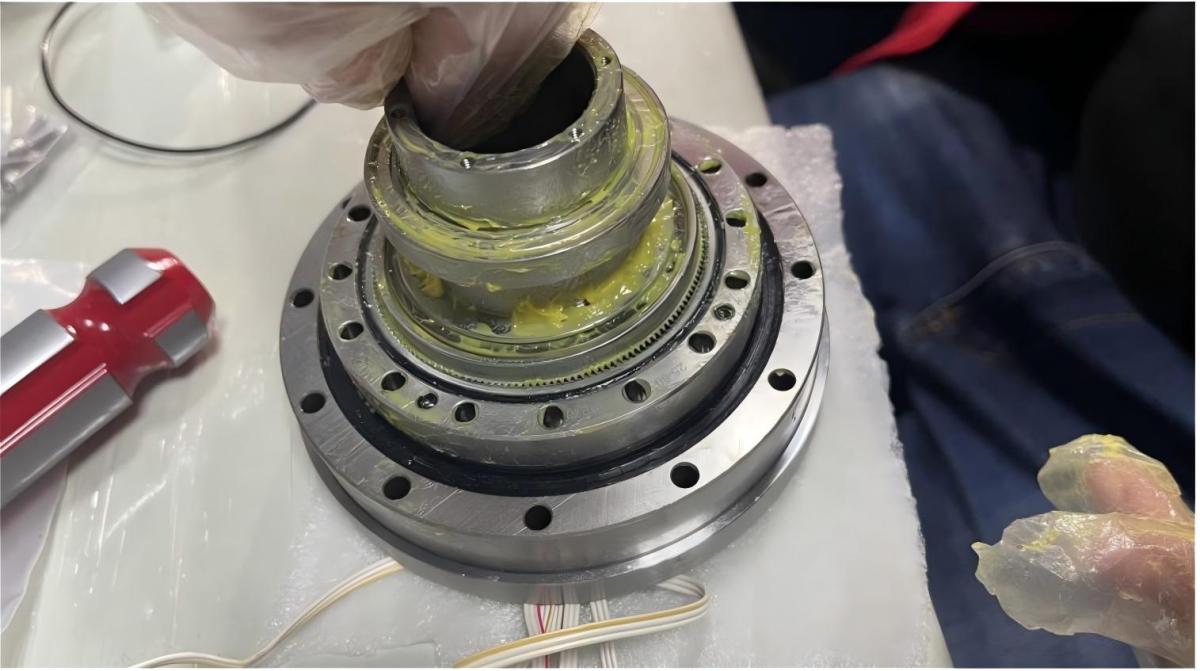

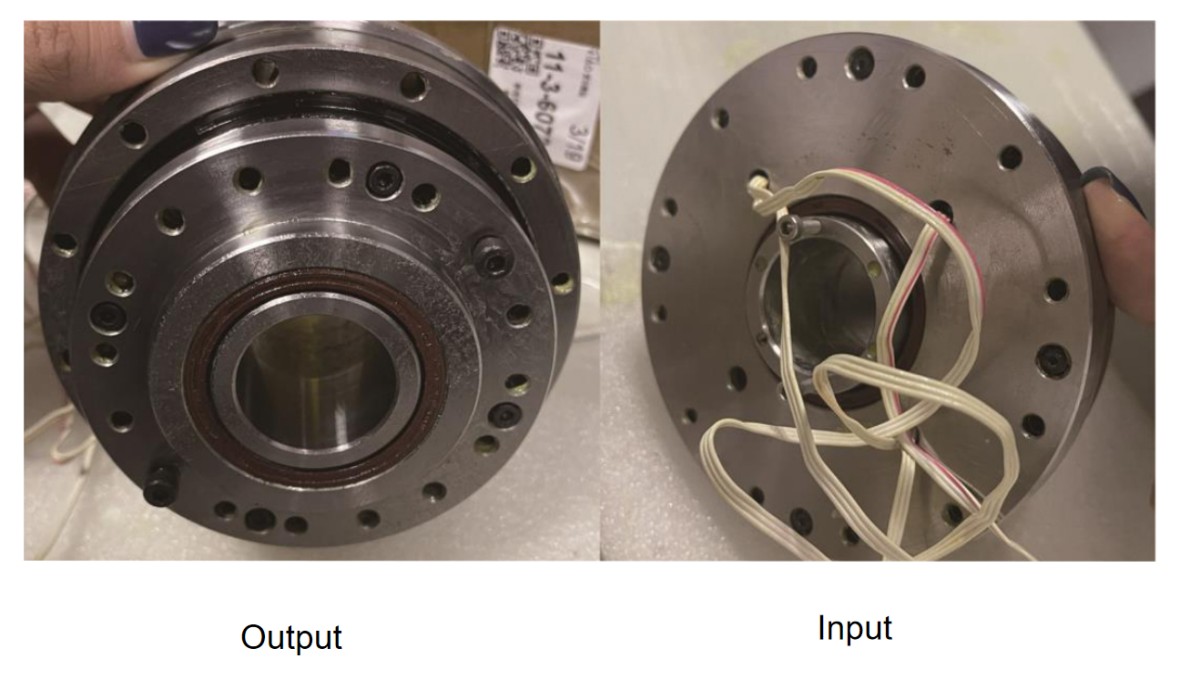

3. Silindir Şapka Tipi Harmonik Redüktörün Yapısal Yenilikleri

Geleneksel tasarımların sınırlamalarını gidermek için silindir şapka tipi harmonik redüktör geliştirilmiştir. Görünüm olarak bir "silindir şapka"ya benzeyen bu yapı, kapsamlı yapısal ve malzeme yenilikleri içerir ve hassasiyet, yük kapasitesi ve hizmet ömründe önemli iyileştirmeler sunar.

A. Optimize Edilmiş Esnek Çark Tasarımı

Esnek çark (flexspline), harmonik redüktörün temel bileşenlerinden biridir. Geleneksel ince cidarlı silindirik yapı ile karşılaştırıldığında, silindir şapka tipi şu şekilde optimize edilmiştir:

• Esnek halka tasarımı: Dalga jeneratörü deformasyonu doğrudan kap gövdesine etki etmek yerine esnek halka üzerinden iletir, böylece yorulma hasarını azaltır.

• Uzatılmış hizmet ömrü: Esnek halka darbe yüklerini sönümler ve karmaşık çalışma koşullarında uzun ömürlülüğü artırır

• Daha düşük hasar riski: Dış dişli halkası üzerindeki daha homojen gerilim dağılımı, dişli aşınmasını ve çatlak oluşumunu azaltır

B. Destek Halkalı Sabitleme Yapısı

Silindir şapka tipi, geleneksel cıvatalı rijit çark bağlantısı yerine destek halkası kullanır ve çapraz makaralı rulmanla temas alanını artırarak daha yüksek hassasiyet ve daha kararlı iletim sağlar:

• Daha sıkı bağlantı ve geliştirilmiş kararlılık

• Daha büyük temas alanı darbe dayanımını artırır

• Basitleştirilmiş montaj ve azaltılmış kurulum hatası

C. Dört Nokta Temaslı Esnek Rulman Tasarımı

Esnek çark ile birlikte dört nokta temaslı rulmanların kullanılması, kuvvet taşıyan alanı büyütür ve yük kapasitesini artırır, böylece redüktörün daha küçük bir hacim içinde daha yüksek yükleri taşımasına olanak tanır. Bu, yüksek hassasiyetli robotikte kompaktlık ve rijitlik şeklindeki çift gereksinimi karşılar.

D. Elastomer Boşluk Yapısı

Esnek çark içine elastomer dolgulu bir boşluk entegre edilmiştir:

• Sönümleme ve titreşim azaltma sağlar, genel dayanımı artırır

• Elastomer, sıkı bağlanmayı sağlamak için geçiş deliği tasarımı üzerinden enjekte edilir

• Üretim verimliliğini ve tutarlılığı artırmak için çok parçalı eş zamanlı kalıplamayı mümkün kılar

4. Gerilme Analizi için Basitleştirilmiş Yapı

Silindir şapka tipi esnek çarkın alt flanşı çıkış ucuna bağlı olduğundan, silindirik bölüme göre belirgin şekilde daha kalındır ve bu da genel geometrinin karmaşık olmasına neden olur. Gerilme analizini kolaylaştırmak için (Finite Element Method, FEM gibi), esnek çark yapısı genellikle basitleştirilir; böylece gerilme yoğunlaşmaları, yorulma noktaları ve kritik gerilme bölgeleri daha iyi belirlenebilir.

5. Harmonik Tahriklerin Uygulamaları ve Gelişim Eğilimleri

Silindir şapka tipi harmonik redüktörler, özellikle aşağıdaki alanlarda yüksek hassasiyetli robotik uygulamalarda olağanüstü performans gösterir:

• İş birliğine dayalı robotlar (Cobots)

• Tıbbi robotlar (cerrahi/rehabilitasyon)

• Yarı iletken üretim ekipmanları

• Görsel denetim ve otomatik montaj sistemleri

• Havacılık ve savunma ekipmanları

Robotik endüstrisi daha kompakt, akıllı ve hassas hareket sistemlerine doğru ilerledikçe, silindir şapka tipi harmonik redüktörler geleceğin temel iletim teknolojilerinden biri olmaya adaydır.
