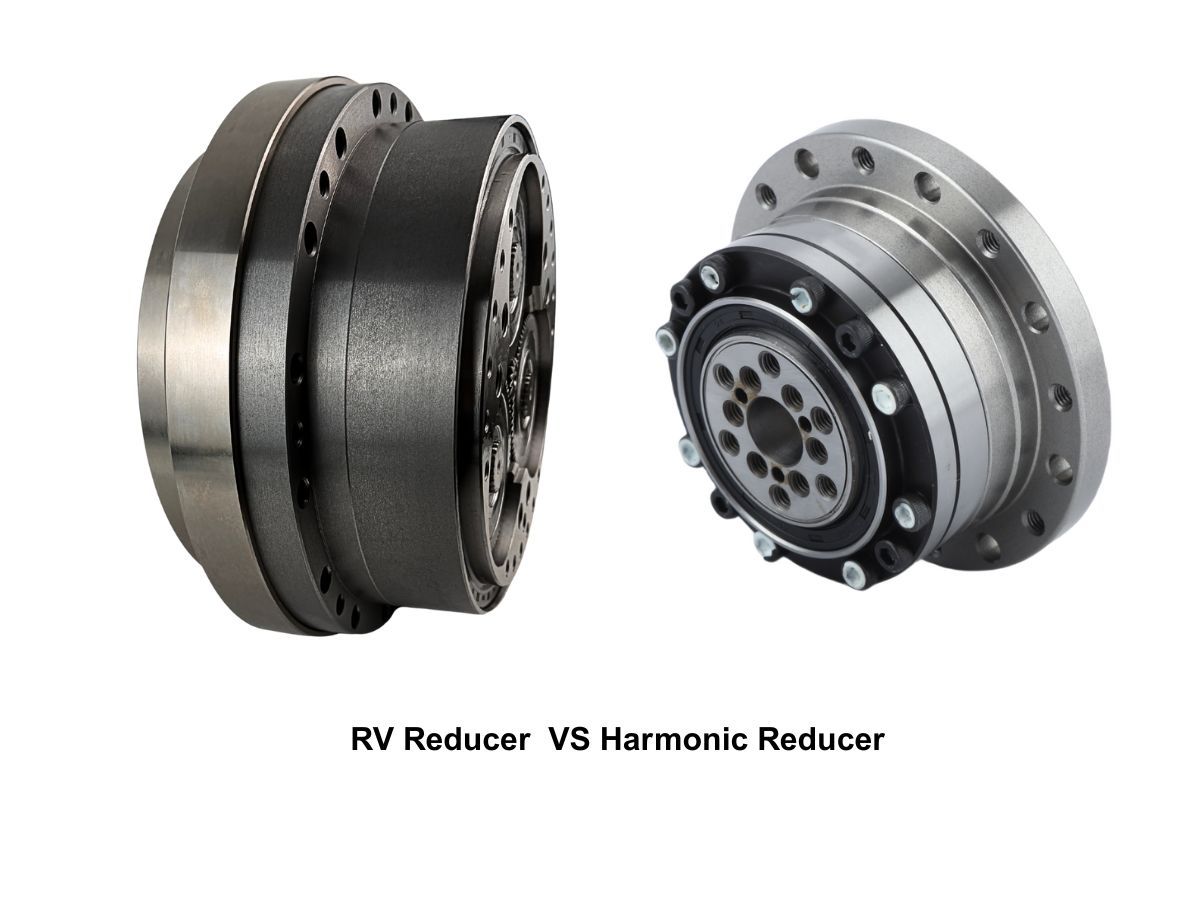

RV Redüktör ile Harmonik Redüktör Arasındaki Fark Nedir?

Bu makale, RV redüktörleriveharmonik redüktörlerarasında derinlemesine bir karşılaştırma sunarak, çalışma prensipleri, performans özellikleri, uygulama alanları, montaj yöntemleri ve uzun vadeli bakım dahil olmak üzere birden fazla açıdan aralarındaki farkları analiz etmektedir.

RV Redüktörleri ile Harmonik Redüktörler Arasındaki Çalışma Prensibi Farkları

RV redüktörleri rijit çok dişli kavrama transmisyonu esasına göre çalışırken, harmonik redüktörler elastik deformasyon diferansiyel transmisyonuna dayanır.

Bir RV Redüktörünün Çalışma Prensibi

Bir RV redüktörü, bir planet dişli kademesi ve bir sikloidal pim dişli kademesinden oluşan iki kademeli diferansiyel transmisyon yapısını benimser.Giriş mili planet dişliyi tahrik eder ve bu da eksantrik mili döndürür. Bu eksantrik hareket, sikloidal diskin yörüngesel bir hareket gerçekleştirmesine neden olur. Sikloidal disk, pim dişli gövdesindeki birden fazla pimle aynı anda kavraşarak hız düşürme ve tork çıkışı sağlar.Transmisyon esas olarak rijit temasa dayandığından, RV redüktörleri yüksek rijitlik, yüksek yük kapasitesi, güçlü darbe direnci ve mükemmel tork aktarım kabiliyetine sahiptir.

Bir Harmonik Redüktörün Çalışma Prensibi

Bir harmonik redüktör üç ana bileşenden oluşur: bir dalga üreteci, bir esnek dişli ve bir dairesel dişli.Giriş mili dalga üretecini tahrik ederek esnek dişlinin periyodik elastik deformasyona uğramasına neden olur. Esnek dişli yalnızca iki simetrik bölgede dairesel dişliyle kavraşır ve iki bileşen arasındaki diş sayısı farkı büyük bir redüksiyon oranı oluşturur.Güç aktarımı malzemenin elastik deformasyonuna dayandığından, harmonik redüktörler kompakt yapıdadır ve çok yüksek redüksiyon oranları sağlayabilir, ancak rijitlikleri ve yük kapasiteleri RV redüktörlerine kıyasla nispeten daha düşüktür.

RV Redüktörleri ile Harmonik Redüktörler Arasındaki Performans Farkları

RV Redüktörleri

• RV redüktörleri şu özelliklerle karakterize edilir:

• Yüksek transmisyon verimliliği

• Büyük tork kapasitesi

• Yüksek konumlandırma hassasiyeti

• Güçlü rijitlik

• Mükemmel darbe direnci

• Uzun hizmet ömrü

Ancak, boyut ve ağırlık açısından nispeten daha büyük ve daha ağırdırlar.

Harmonik Redüktörler

Harmonik redüktörler şunları sunar:

• Çok büyük redüksiyon oranları

• Kompakt ve hafif yapı

• Yüksek hassasiyet

• Yüksek güç yoğunluğu

• Hızlı dinamik tepki

• Düşük gürültü

Tork kapasiteleri ve transmisyon verimlilikleri nispeten daha düşüktür. Bu sınırlamayı gidermek için, HONPINE’ın harmonik AC motorları ve harmonik DC motorları entegre bir tasarım benimseyerek bu dezavantajları başarıyla azaltmıştır.

Uygulama Alanlarındaki Farklar

RV Redüktörlerinin Uygulamaları

RV redüktörleri, endüstriyel robotların taban, omuz ve üst kol gibi yüksek yüklü eklemlerinde yaygın olarak kullanılır ve genellikle 1–4 eksenlerinde yer alır.
Robotun uç yükü yaklaşık 20 kg değerini aştığında, genel rijitliği ve uzun vadeli hassasiyet kararlılığını sağlamak için altı eklemin tamamında sıklıkla RV redüktörleri kullanılır.

Robotik dışında, RV redüktörleri şu alanlarda yaygın olarak uygulanır:

• Ağır hizmet tipi robot kolları

• CNC döner tablalar

• Hassas indeksleme tablaları

• Otomatik üretim hattı konumlandırma mekanizmaları

• Mühendislik ve inşaat ekipmanları

Özellikle darbe yükleri ve sürekli çalışma içeren uygulamalar için uygundurlar.

Harmonik Redüktörlerin Uygulamaları

Harmonik redüktörler esas olarak bilek ve uç efektör gibi hafif yüklü robot eklemlerinde kullanılır ve genellikle 5–6 eksenlerinde yer alır.

Şu alanlarda yaygın olarak uygulanırlar:

• Kolaboratif robotlar

• Tıbbi robotlar

• Servis robotları

• Yarı iletken üretim ekipmanları

• Optik konumlandırma platformları

• Havacılık ve radar sistemleri

Düşük atalet, düşük gürültü ve yüksek hassasiyetleri nedeniyle harmonik redüktörler büyük ölçüde tercih edilmektedir. Ancak, uzun süreli ağır yük veya yüksek darbe koşulları altında esnek dişli yorulmaya yatkındır, bu da hizmet ömrünü ve uzun vadeli hassasiyet korumasını sınırlar.

Kurulum ve Montaj Farkları

RV Redüktörleri

RV redüktörleri tipik olarak merkezleme çıkıntılarına sahip flanş bağlantıları kullanılarak monte edilir. Çıkış tarafında genellikle bir flanş plakası bulunur ve yüksek eşmerkezlilik ile montaj yüzeyi düzlüğü gerektirir.HONPINE’ın flanş entegreli RV redüktörleri kurulumu kolaylaştırır ve montaj sonrasında daha yüksek genel sistem rijitliği sağlar. Uygulama gereksinimlerine göre özel motor milleri desteklenmektedir—seçim rehberliği için lütfen HONPINE ile iletişime geçin.

Harmonik Redüktörler

Harmonik redüktörler genellikle esnek dişli ve dairesel dişli flanşları kullanılarak sabitlenir ve radyal ile eksenel yükleri karşılamak için çoğu zaman harici rulmanlar gerektirir. Montaj gerilimine karşı son derece hassastırlar ve hatalı montaj performansı ve kullanım ömrünü önemli ölçüde etkileyebilir.

Uzun Vadeli Bakım ve Dayanıklılık

RV Redüktörleri

RV redüktörleri sikloidal pim dişli ve planet dişli rijit çok dişli kavraşma kullanır. Yükler aynı anda birden fazla dişe dağıtılır, bu da birim diş yüzeyi geriliminin düşük olmasını sağlar. Aşınma esas olarak dişli yüzeyi yorulması ve yuvarlanma teması aşınması şeklinde meydana gelir, bu da yavaş ve öngörülebilir performans düşüşüne yol açar.Sürekli çalışma ve ağır yük uygulamaları için çok uygundurlar.

Harmonik Redüktörler

Harmonik redüktörler esnek dişlinin tekrarlanan elastik deformasyonuna dayanır. Esnek dişli temel aşınma bileşenidir ve uzun süreli çalışma boyunca malzeme yorulmasına ve mikro çatlak oluşumuna maruz kalır. Performans düşüşü birikimlidir ve aniden ortaya çıkabilir.

RV redüktörleri ve harmonik redüktörler tamamlayıcı teknolojilerdir, ancak yapısal tasarım ve üretim süreçlerindeki ilerlemeler belirli uygulamalarda yerel düzeyde rekabete yol açabilir.Önceliğiniz ağır yük kapasitesi, yüksek rijitlik ve güçlü darbe direnci ise, RV redüktörü tercih edilen seçenektir.Önceliğiniz hafif tasarım, yüksek hassasiyet ve yüksek redüksiyon oranı ise, harmonik redüktör daha uygundur.Uygun redüktörün seçimi her zaman özel uygulama gereksinimlerine ve çalışma koşullarına dayanmalıdır.
