T Tipi Harmonik Döner Mafsal Modülleri İş Birlikçi Robot Kolları İçin Neden İdealdir

İşbirlikçi robot kolları giderek daha kompakt hâle gelirken, hareket gereksinimleri de artmaya devam etmektedir. Tek bir eklemin, çok sınırlı bir alan içinde hassas konumlandırma, yeterli tork, düzgün hareket, geri bildirim, frenleme ve güvenilir kablo yönlendirme işlevlerini sağlaması gerekebilir.

Bu işlevleri ayrı bileşenlerden oluşturmak mümkündür; ancak bu yaklaşım eklem yapısını daha karmaşık hâle getirebilir. Motor, redüktör, enkoder, fren, sürücü ve kaplinin tamamının monte edilmesi, hizalanması ve birbirine bağlanması gerekir.

Bir T Tipi Harmonik Döner Eklem Modülü farklı bir yaklaşım sunar. Aktarma, motor ve kontrol bileşenlerini ayrı parçalar olarak ele almak yerine, bunlar tek bir kompakt döner eklem içinde entegre edilir. Bu mimari, mekanik alanın ve eklem düzeninin önemli tasarım unsurları olduğu işbirlikçi robot kolları için özellikle kullanışlıdır.

T Tipi Harmonik Döner Eklem Modülü Nedir?

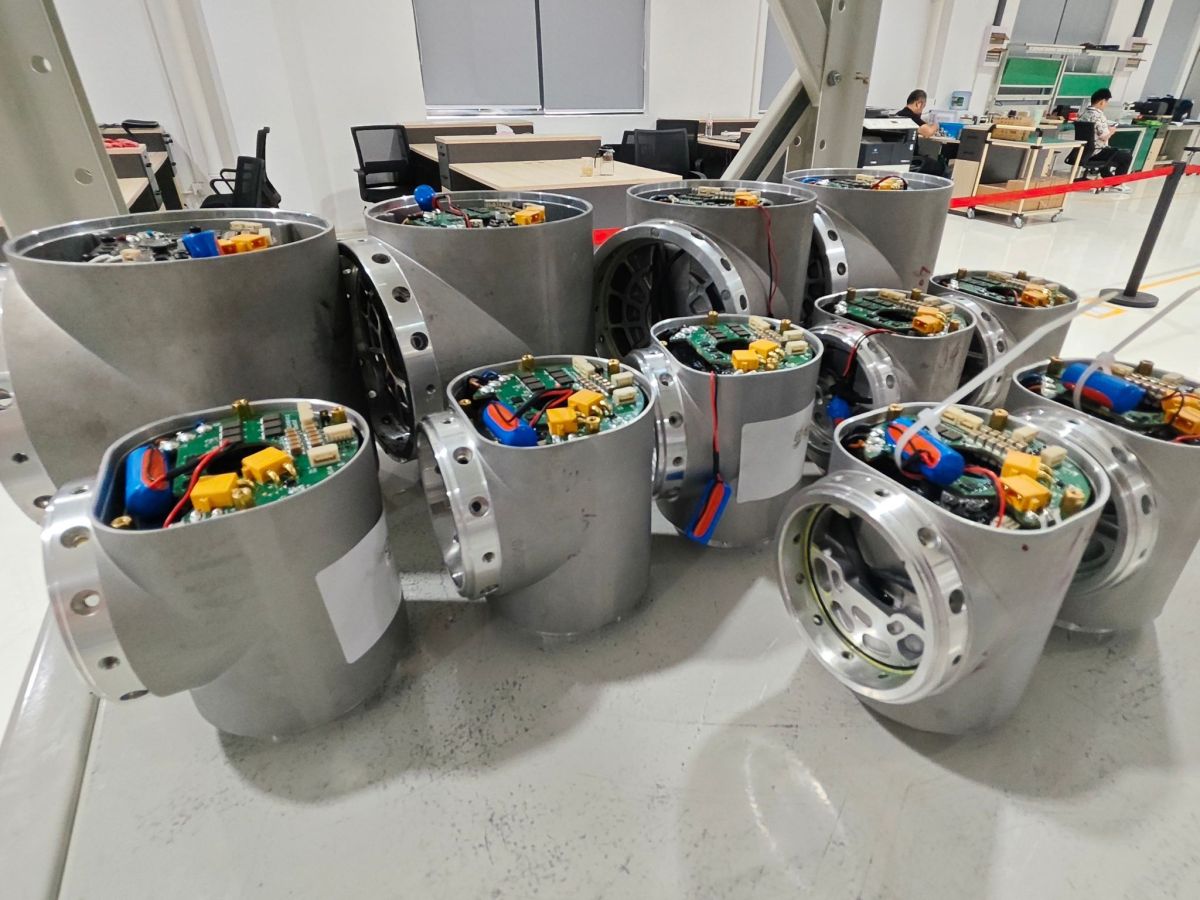

T Tipi Harmonik Döner Eklem Modülü, robotik hareket sistemleri için tasarlanmış entegre bir döner eklemdir. Konfigürasyona bağlı olarak tork motorunu, harmonik redüktörü, hassas sensörleri, freni ve sürücüyü tek bir modül içinde birleştirir.

“T Tipi” adı, mekanik yerleşimden gelir. Çıkış flanşı motor miline dik konumlandırılarak, geleneksel aynı eksenli yapı yerine T şeklinde bir düzen oluşturulur.

Bu konfigürasyon, robot tasarımcılarına kol bağlantıları arasındaki eklemleri düzenlerken farklı bir seçenek sunar. Motorun ve çıkış milinin yönünün dikkatle yönetilmesi gereken kompakt işbirlikçi robot kolları, çok eksenli manipülatörler ve diğer mekanizmalar için özellikle yararlı olabilir.

İşbirlikçi Robotlarda Eklem Tasarımı Neden Önemlidir?

İşbirlikçi robot, yalnızca daha küçük bir endüstriyel robot değildir. Eklem yapılarının aynı anda birden fazla gereksinimi dengelemesi gerekir.

Robotun taşıdığı yükü kaldırabilmesi için yeterli torka ihtiyacı vardır; ancak eklemin aşırı büyüklüğü ve ağırlığı, üst taraftaki eksenler üzerindeki yükü artırabilir. Aktarma sistemi hassas ve tekrarlanabilir hareket sağlamalı, kontrol sistemi ise güvenilir konum ve tork geri bildirimi sunmalıdır.

Alan da önemli bir pratik konudur.

Robot kolları daha hafif ve kompakt hâle geldikçe ayrı redüktörler, kaplinler, frenler, enkoderler ve kablo grupları için daha az yer kalır. Bu nedenle eklemin mekanik tasarımı, genel robot mimarisinin önemli bir parçası hâline gelir.

Entegre bir harmonik eklem modülünün yararlı olabileceği nokta da budur.

T Şeklindeki Eklem Mimarisinin Avantajı

T Tipi eklem ile geleneksel aynı eksenli eklem arasındaki temel fark, motor mili ile çıkış mili arasındaki ilişkidir.

Aynı eksenli bir konfigürasyonda motor ve çıkış aynı eksen üzerinde düzenlenir. T Tipi konfigürasyonda ise çıkış flanşı motor miline dik olarak yerleştirilir.

Daha Esnek Yerleşim

Dik yerleşim, mühendislere robot kolu içindeki eklemi konumlandırırken daha fazla özgürlük sağlayabilir.

Bu özellik, birkaç eksenin nispeten küçük bir mekanik hacme sığdırılması gereken dirsek ve bilek yapılarında yararlı olabilir.

Motoru ve redüktörü tek bir düz ekseni takip etmeye zorlamak yerine, T şeklindeki mimari eklemin robotun geometrisine göre düzenlenmesine olanak tanır.

Kol Segmentleri Arasında Kompakt Entegrasyon

Robot kolu bağlantıları normalde birden fazla döner eklem üzerinden birbirine bağlanır. Her eklem için ilave kaplinler, braketler ve aktarma bileşenleri gerektiğinde mekanik yapı hızla karmaşıklaşabilir.

T Tipi harmonik döner eklem modülü, temel hareket bileşenlerini tek bir grupta sunarak eklem çevresinde tasarlanması gereken ayrı mekanik arayüzlerin sayısını azaltır.

Daha Düzenli Dahili Kablo Yönlendirme

Robot eksenlerinin sayısı arttıkça kablo yönetimi giderek daha önemli hâle gelir.

Güç kabloları, enkoder kabloları, iletişim hatları ve diğer bağlantılar robot çalışırken tekrar tekrar hareket etmek zorundadır. İçi boş mil tasarımı, kablolar için dahili bir güzergâh sağlayarak dış kablo halkalarını azaltabilir ve eklem grubunun düzenli kalmasına yardımcı olabilir.

Robot Eklemelerinde Harmonik Redüktörler Neden Kullanılır？

Harmonik redüktör, bu tür eklemin merkezindeki aktarma elemanıdır.

Bir harmonik tahrik, kompakt bir mekanizma içinde yüksek redüksiyon oranı elde etmek için dalga jeneratörü, esnek kamalı çark ve dairesel kamalı çark kullanır. Bu özellik, motorun büyük ve geleneksel bir redüktör kullanmadan kontrollü, yüksek torklu çıkış üretmesi gereken uygulamalar için uygundur.

Küçük Bir Gövdede Yüksek Redüksiyon Oranı

Motor nispeten yüksek hızda çalışabilirken robot eklemi çok daha düşük bir çıkış hızına ihtiyaç duyabilir.

Harmonik redüktör, kompakt formunu korurken bu giriş hızını daha yüksek çıkış torkuna dönüştürür. Robot üreticileri açısından bu, kolu gereksiz yere büyütmeden gerekli torku sağlayabilen eklemler oluşturmaya yardımcı olur.

Hassas Hareket İçin Düşük Boşluk

Bir aktarma sistemindeki boşluk, özellikle hareket yönü değiştiğinde konumlandırmayı etkileyebilir.

Harmonik aktarma, düşük boşluk özellikleriyle bilinir. Uygun bir enkoder ve kapalı çevrim kontrol sistemiyle birleştirildiğinde robotik uygulamaların gerektirdiği hassas ve tekrarlanabilir hareketi sağlayabilir.

Yüksek Tork Yoğunluğu

Ağırlık, çok eksenli bir robotta önemli bir unsurdur.

Bir eklem ağırlaştığında, kolun daha gerisindeki motor ve eklemlerin ilave yükü telafi etmesi gerekebilir. Bu nedenle yüksek tork yoğunluğuna sahip kompakt bir harmonik aktarma, eklem torku, ağırlık ve robotun toplam boyutu arasında makul bir denge kurulmasına yardımcı olabilir.

Entegre Bileşenler Robot Eklem Geliştirmeyi Kolaylaştırır

Geleneksel bir robot eklemi birkaç ayrı bileşenden oluşturulabilir:

Motor + Redüktör + Enkoder + Fren + Sürücü + Kaplin + Kablolama

Her bileşenin seçilmesi ve mekanik tasarıma entegre edilmesi gerekir. Hizalama, montaj, kablolama ve iletişim de dikkate alınmalıdır.

Entegre eklem modülü bu geliştirme sürecini değiştirir.

Mühendisler, komple eklemi ayrı bileşenler etrafında tasarlamak yerine, tanımlanmış bir eklem modülüyle başlayabilir ve çevredeki robot yapısını modülün arayüzleri etrafında tasarlayabilir.

Daha Az Mekanik Entegrasyon Çalışması

Motor, harmonik redüktör ve geri bildirim bileşenleri hâlihazırda işlevsel bir ünite olarak düzenlenmiştir.

Bu durum, tasarlanması gereken mekanik arayüzlerin sayısını azaltır ve genel robot mimarisinin yönetimini kolaylaştırabilir.

Daha Hızlı Montaj ve Değiştirme

Modüler tasarım montajı da kolaylaştırabilir.

Birden fazla model veya prototip üreten robot üreticileri için standartlaştırılmış bir eklem modülü farklı kol konfigürasyonlarında yeniden kullanılabilir. Bakım gerektiğinde komple eklem modülünün değiştirilmesi, birkaç ayrı aktarma bileşeninin sökülmesine kıyasla daha kolay olabilir.

Azaltılmış Kablolama Karmaşıklığı

Sürücünün ve geri bildirim bileşenlerinin eklem içine entegre edilmesi, modül konfigürasyonuna bağlı olarak gereken harici kablolama miktarını azaltabilir.

Kompakt robot kolları için bu durum hem montaj hem de kablo yönetimi açısından önemli bir fark yaratabilir.

İşbirlikçi Robot Eklemelerinde Hassas Hareket ve Geri Bildirim

Mekanik aktarma, eklem performansının yalnızca bir parçasıdır. Geri bildirim sistemi, kontrolörün eklemin nerede olduğunu nasıl bildiğini ve hareket komutlarına nasıl yanıt verdiğini belirler.

Bir harmonik döner eklem modülü, redüktörü hassas sensörler ve motor kontrol elektroniğiyle birleştirebilir. Kontrolör daha sonra geri bildirimi kullanarak motoru düzenleyebilir ve komut verilen eklem konumunu koruyabilir.

Bu mimari, aşağıdaki özellikleri gerektiren uygulamaları destekleyebilir:

• Hassas konumlandırma

• Tekrarlanabilir hareket

• Yumuşak hızlanma ve yavaşlama

• Hızlı tepki

• Konum geri bildirimi

• Tork geri bildirimi

• Kuvvet-konum hibrit kontrolü

İşbirlikçi robotlar için son iki işlev, nesnelerle veya çevredeki ortamla temas içeren uygulamalarda özellikle önemlidir.

T Tipi Harmonik Döner Eklem Modülleri Nerelerde Kullanılabilir？

T şeklindeki mimari birden fazla robotik sistem türü için uygundur.

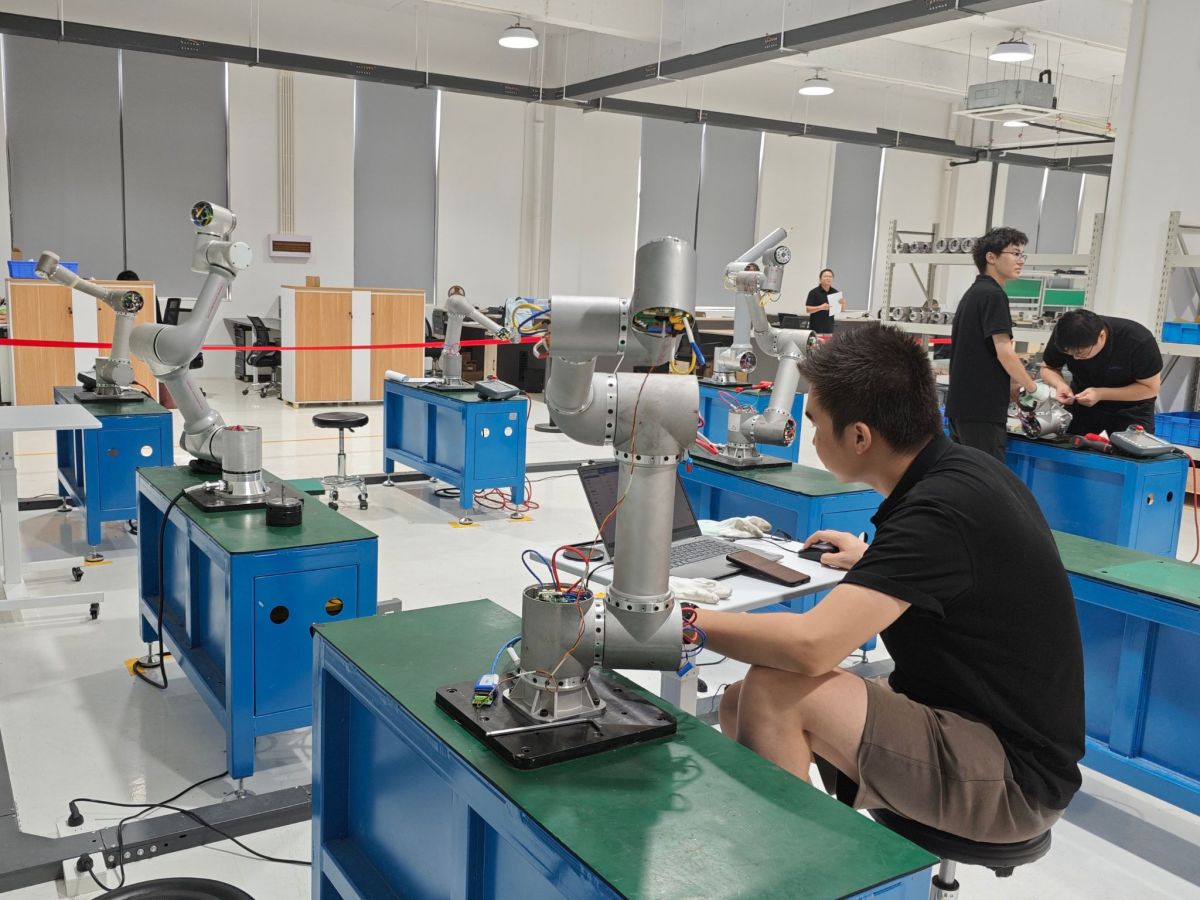

İşbirlikçi Robot Kolları

İşbirlikçi robotlar doğal bir uygulama alanıdır; çünkü bu robotların eklemleri kontrollü ve tekrarlanabilir hareket sağlarken kompakt kalmalıdır.

Tipik uygulamalar şunları içerir:

• Montaj

• Alma ve yerleştirme

• Makine besleme

• Denetim

• Paketleme

• Hafif malzeme taşıma

Tıbbi ve Rehabilitasyon Robotları

Tıbbi ve rehabilitasyon ekipmanları genellikle kontrollü harekete sahip kompakt döner mekanizmalar gerektirir.

Entegre bir harmonik eklem, robotun ihtiyaç duyduğu tork ve konumlandırma performansını sağlarken harici mekanik bileşenlerin sayısını azaltabilir.

Hassas Otomasyon Ekipmanları

Aynı eklem mimarisi, kompakt döner hareket gerektiren hassas otomasyon ekipmanları için de değerlendirilebilir.

Örnekler arasında otomatik denetim ekipmanları, konumlandırma mekanizmaları ve diğer hareket kontrol sistemleri yer alır.

Çok Eksenli Robotik Sistemler

Birden fazla döner eksenin sınırlı bir alanda düzenlenmesi gerektiğinde, her eklemin fiziksel yerleşimi önem kazanır.

T Tipi harmonik döner eklem modülü, aktarma ve kontrol bileşenlerini entegre hâlde tutarken bu eksenlerin düzenlenmesi için başka bir mekanik seçenek sunabilir.

T Tipi Harmonik Eklem Modülü ve Geleneksel Robot Eklemi Karşılaştırması

Temel fark, entegrasyon düzeyi ve mekanik yerleşimdir.

Geleneksel bir eklemde miller, kaplinler ve montaj yapıları üzerinden birbirine bağlanan ayrı bileşenler kullanılabilir. Entegre T Tipi modül ise temel hareket kontrol elemanlarını tek bir grupta bir araya getirir.

En iyi çözüm yine de robotun torkuna, hızına, boyutuna, taşıma kapasitesine, kontrol mimarisine ve güvenlik gereksinimlerine bağlıdır. Entegre modülün avantajı, bu mühendislik görevlerinin çoğunun tek bir eklem grubu içinde ele alınabilmesidir.

T Tipi Harmonik Eklem Modülü Seçilirken Nelere Dikkat Edilmelidir？

Eklem modülü seçimi, yalnızca motorun tepe torkundan ziyade robotun gerçek hareket gereksinimleriyle başlamalıdır.

Çıkış Torku

Taşıma kapasitesi, kol uzunluğu, hızlanma, yerçekimi yükü ve görev döngüsüyle birlikte sürekli ve tepe torkunu değerlendirin.

Eklem Boyutu ve Ağırlığı

Eklem ağırlığı, robot kolunun dış eksenlerinde özellikle önemlidir. Kompakt bir eklem, üst taraftaki eklemlere uygulanan yükün azaltılmasına yardımcı olabilir.

Konum ve Tork Geri Bildirimi

Enkoder ve sensör konfigürasyonu, gerekli konumlandırma ve kontrol performansına uygun olmalıdır. Kuvvet kontrolü içeren uygulamalarda tork geri bildirimi de gerekebilir.

Fren Konfigürasyonu

Robotun güç kesildiğinde konumunu koruması gerekiyorsa, eklem seçimi sırasında fren konfigürasyonu dikkate alınmalıdır.

Koruma Seviyesi ve Çalışma Ortamı

Toz, nem ve sıcaklık uygun eklem konfigürasyonunu etkileyebilir. Bu nedenle gerekli koruma seviyesi gerçek çalışma ortamına göre seçilmelidir.

Kablo Yönlendirme

Çok eksenli işbirlikçi robotlarda dahili kablo yönlendirme, mekanik tasarımı kolaylaştırabilir ve tekrarlanan hareket sırasında parazitleri azaltabilir. İçi boş mil yapısı bu açıdan özellikle yararlı olabilir.

HONPINE T Tipi Harmonik Döner Eklem Modülü

Entegre bir döner eklem çözümü arayan işbirlikçi robot üreticileri için HONPINE T Tipi Harmonik Döner Eklem Modülü, harmonik redüktörü, tork motorunu, hassas sensörleri, freni ve sürücüyü kompakt bir eklem grubu içinde birleştirir.

T şeklindeki yapı, çıkış flanşını motor miline dik konumlandırarak mühendislere kompakt robot eklemlerini düzenlerken daha fazla esneklik sağlar. Modül, hassas hareket, yüksek çıkış torku ve entegre kontrol işlevleri gerektiren uygulamalar için tasarlanmıştır.

Entegre mimarisi, robot eklemi geliştirmeyi kolaylaştırabilir, ayrı bileşenlerin sayısını azaltabilir ve kablo yönetimini iyileştirebilir.

Ayrıntılı teknik özellikler ve konfigürasyon bilgileri için HONPINE T Tipi Harmonik Döner Eklem Modülü ürün sayfasını ziyaret edin.

Sonuç

Eklem, işbirlikçi bir robot kolundaki en önemli mekanik unsurlardan biridir. Sınırlı bir alana sığarken ve tekrarlanan hareket döngüleri boyunca güvenilir şekilde çalışırken tork ve hassasiyet sağlamalıdır.

T Tipi Harmonik Döner Eklem Modülü, motoru, harmonik redüktörü, algılama, frenleme ve kontrol işlevlerini kompakt bir ünitede birleştirerek bu zorluğa yaklaşır. Dikey giriş-çıkış düzeni, çok eksenli bir robot kolunun geometrisi tasarlanırken daha fazla esneklik de sağlayabilir.

İşbirlikçi robotlar, tıbbi robotlar ve hassas otomasyon ekipmanları için kompakt yerleşim, harmonik aktarma ve entegre kontrolün bu birleşimi, komple robotik sistemin geliştirilmesini kolaylaştırabilir.
