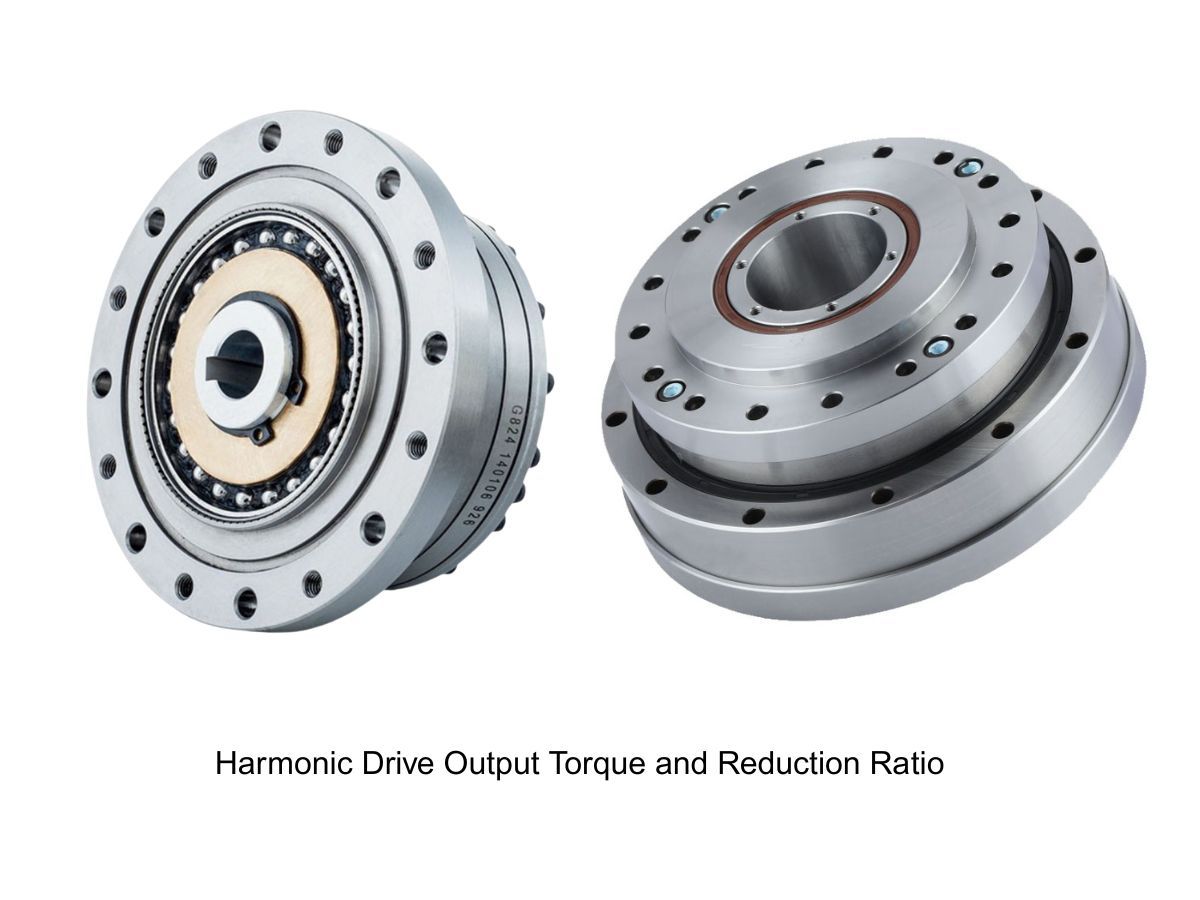

Bir harmonik redüktörün çıkış torku, redüksiyon oranı arttıkça sonsuza kadar artmaya devam etmez

Harmonik redüktörler, kompakt yapıları, düşük boşlukları ve yüksek rijitlikleri ile robotlar ve havacılık sistemleri gibi üst düzey ekipmanlarda temel bileşenler haline gelmiştir. Ancak birçok mühendis yaygın bir olguyla karşılaşır: redüksiyon oranı belirli bir seviyenin üzerine çıktığında (örneğin, 100'ün üzerine), çıkış torkundaki artış giderek yavaşlar hatta dengelenir—bu da açıkça “tork redüksiyon oranıyla orantılıdır” şeklindeki türetilmiş varsayımla çelişir.

Daha önce bu konuya çok dikkat etmemiştim, ancak yakın zamanda bir arkadaşla yaptığım bir tartışma bu konuyu daha derinlemesine incelememi sağladı. İlgili kaynakları gözden geçirdikten sonra, bulgularımı bu makalede derledim; umarım bu konu hakkında kafa karışıklığı yaşayan mühendislere yardımcı olur.

1. İdeal ve Gerçeklik: Tork Yükseltmenin “Teorik Üst Sınırı”

Bir redüktörün çıkış torkunun şu formüle uyduğunu biliyoruz:

T_out = T_in × i × η

burada T_in giriş torku, i redüksiyon oranı ve η transmisyon verimidir. Bu mantığa göre, redüksiyon oranını artırmak çıkış torkunda orantılı bir artışa yol açmalıdır—bu, “hız düşürme ve tork yükseltme”nin teorik temelidir.

Ancak harmonik redüktörlerin gerçek dünyadaki performansı bu ideal beklentiyi bozar. Redüksiyon oranı belirli bir eşiğe ulaştığında (genellikle 100 veya 120'nin üzerinde), çıkış torkundaki artış—özellikle nominal çıkış torku ve izin verilen maksimum ortalama yük—hızla daralır ve sonunda bir “doyum bölgesi”ne girer. Redüksiyon oranı artmaya devam etse bile, tork artık belirgin şekilde yükselmez.

Bu olgu bir ürün kusuru değil, malzeme özellikleri, yapısal tasarım ve transmisyon karakteristiklerinin birleşik etkilerinin kaçınılmaz bir sonucudur.

2. Derinlemesine Analiz: Yüksek Redüksiyon Oranlarında Tork Doyumunun Üç Temel Nedeni

Harmonik redüktörlerde tork artışının duraklaması, özünde teorik tork yükseltmenin gerçek dünyadaki mühendislik kısıtları tarafından kademeli olarak dengelenmesi sürecidir. Bu kısıtlar, her biri redüktörün yapısı ve transmisyon prensipleriyle yakından bağlantılı olan üç temel faktörde özetlenebilir.

2.1 Malzeme ve Yapısal Yük Sınırları: Flexspline ve Dişlilerin “Tavanı”

Harmonik redüktörün temel transmisyon mekanizması, flexspline'ın periyodik elastik deformasyonuna dayanır. Flexspline sürekli olarak değişken gerilmelere maruz kalır ve yük taşıma kapasitesi malzemenin yorulma dayanımı tarafından sıkı şekilde sınırlandırılır. Redüksiyon oranı ne kadar yüksek olursa olsun, flexspline'ın malzeme özellikleri ve geometrik boyutları buna bağlı olarak iyileşmez—dayanabileceği gerilimin açık bir üst sınırı vardır.

Aynı zamanda, tork iletimi temelde dişli kavramasına bağlıdır. Yük kapasitesi, diş temas alanı ve diş dibi dayanımı gibi temel faktörler tarafından belirlenir. Redüksiyon oranını artırmak bu fiziksel parametreleri değiştirmez. Teorik çıkış torku yapısal yük sınırına yaklaştığında, tork artışı doğal olarak duraksar. Bu en temel fiziksel kısıttır.

2.2 Transmisyon Verimindeki Düşüş: Yüksek Redüksiyon Oranlarının Ardındaki “Enerji Kaybı”

Harmonik redüktörlerin transmisyon verimi sabit değildir; redüksiyon oranı arttıkça düşer. Daha yüksek redüksiyon oranları, kavramada daha fazla dişin devreye girmesi anlamına gelir ve bu da diş yüzeyi sürtünmesi ile flexspline deformasyonundan kaynaklanan kayıpları artırır. Giriş gücünün önemli bir bölümü faydalı çıkış gücü yerine ısıya dönüşür.

Bu verim düşüşü, daha yüksek bir redüksiyon oranından beklenen tork kazancını doğrudan dengeler. Teorik olarak T_out, i ile artmalıdır, ancak η'daki azalma gerçek çıkış torkunu önemli ölçüde zayıflatır ve sonuçta tork artışının yavaş kalmasına neden olur.

2.3 Elastik Deformasyonun Doğrusal Olmayan Etkileri: Azalan Kavrama Hassasiyetinden Kaynaklanan “Gizli Kayıplar”

Elastik bir bileşen olarak flexspline, doğrusal olmayan burulma rijitliği sergiler. Yüksek yük torku altında, flexspline ve dalga jeneratöründe belirgin elastik deformasyon meydana gelir. Bu deformasyon, dişli kavramasının ideal yörüngeden sapmasına neden olur; bu da yalnızca transmisyon düzgünlüğünü etkilemekle kalmaz, aynı zamanda ek kayıplar da oluşturur.

Yüksek redüksiyon oranı koşullarında, bu doğrusal olmayan etkiler büyütülür. Artan kavrama sapması ve enerji kaybı, etkin tork çıkışını daha da sınırlar ve tork doyumunu daha belirgin hale getirir.

İdeal ve Gerçek Transmisyon Karakteristikleri

3. Mühendislik Açısından Önemi: Neden Yine de Yüksek Redüksiyon Oranları Tercih Ediliyor?

Eğer yüksek redüksiyon oranları torku sürekli olarak artıramıyorsa, mühendisler neden robotlarda, hassas takım tezgahlarında ve benzer uygulamalarda hâlâ yüksek oranlı harmonik redüktörleri tercih ediyor?

Temel neden, seçim mantığının “tork yükseltme”den “performans iyileştirme”ye kaymasıdır. Yüksek redüksiyon oranlarının gerçek değeri, transmisyon hassasiyetini ve genel sistem performansını iyileştirmede yatar.

3.1 Geliştirilmiş Hareket Kontrol Hassasiyeti ve Konumlandırma Çözünürlüğü

Bir servo motorun devir başına darbe sayısı sabittir. Yüksek bir redüksiyon oranı açısal çözünürlüğü etkili şekilde büyütür—redüksiyondan sonra her motor darbesi çok daha küçük bir çıkış mili dönüşüne karşılık gelir. Bu, yüksek hassasiyetli kontrol için temel bir gereklilik olan konumlandırma çözünürlüğünü önemli ölçüde iyileştirir.

3.2 Daha İyi Yük Eşleştirmesi ve Geliştirilmiş Dinamik Tepki

Yansıtılan atalet formülüne göre:

J_reflected = J_load / i²

motor miline yansıtılan yük ataleti, redüksiyon oranının karesiyle azalır. Yüksek bir redüksiyon oranı yansıtılan ataleti büyük ölçüde azaltır ve motorun yükle eşleştirilmesini kolaylaştırır. Bu da daha hızlı tepki, daha iyi kararlılık ve daha düşük titreşim ile hata sağlar.

3.3 Kompakt Yapı ve Düşük Boşluklu Transmisyon

Harmonik redüktörlerin temel avantajlarından biri, çok kademeli dişli trenlerine ihtiyaç duymadan tek kademede yüksek redüksiyon oranlarına ulaşabilmeleridir. Bu, transmisyon yapısını basitleştirir, boyutu küçültür ve robot eklemleri gibi kompakt montaj alanları için uygundur.

Ayrıca, harmonik redüktörler çok dişli kavrama özelliğine sahiptir—toplam dişlerin %30'una kadarı aynı anda kavramada olabilir—bu da sıfıra yakın boşluklu transmisyon sağlar ve üst düzey ekipmanlar için kritik bir performans metriği olan tekrarlanabilirliği önemli ölçüde iyileştirir.

4. Pratik Seçim İpuçları: Yüksek Redüksiyon Oranı Tuzaklarından Kaçınma

Bu özelliklere dayanarak, mühendisler “daha yüksek redüksiyon oranı daha yüksek torka eşittir” varsayımını terk etmeli ve bunun yerine gerçek uygulama ihtiyaçlarına odaklanmalıdır. Üç temel nokta özellikle dikkate değerdir:

4.1 Nominal Çıkış Torkuna Öncelik Verin

Teorik hesaplamalara aşırı güvenmek yerine, mühendisler öncelikle üretici veri sayfalarına başvurmalı ve nominal çıkış torku ile tepe torkuna odaklanmalıdır. Bu değerler zaten malzeme dayanımı, verim kaybı ve diğer gerçek dünya faktörlerini hesaba kattığından, gerçek çalışma koşullarını çok daha iyi temsil eder.

4.2 Redüksiyon Oranını Uygulama Önceliklerine Göre Eşleştirin

Eğer ana gereksinim yüksek torksa, sadece redüksiyon oranını artırmak yerine daha büyük veya daha yüksek kapasiteli bir model seçmek daha etkilidir. Eğer ana hedefler yüksek hassasiyet ve çözünürlükse, doğruluk avantajlarından tam olarak yararlanmak için yüksek redüksiyon oranlı bir model seçilebilir.

4.3 Montaj ve Bakım Ayrıntılarına Dikkat Edin

Doğru yağlama ve etkili ısı dağılımı, verim kaybını ve malzeme yorulmasını azaltmaya yardımcı olarak hizmet ömrünü uzatır. Montaj sırasında hassas hizalama, flexspline deformasyonunu ve kavrama sapmasını azaltarak gereksiz kayıpları önler. Bu ayrıntılar, gerçek dünyadaki performans ve tork kararlılığı üzerinde doğrudan etkiye sahiptir.

Harmonik redüktörlerde yüksek redüksiyon oranlarında torkta belirgin bir artış olmaması, malzeme yük sınırları, transmisyon verimindeki düşüş ve elastik deformasyonun birleşik etkilerinin sonucudur—transmisyon prensibinin kendisindeki bir kusur değildir. Harmonik redüktörlerin gerçek değeri uzun zamandır basit “tork yükseltme”nin ötesine geçmiş, hassasiyet artırma, yük eşleştirme ve yapısal optimizasyona yönelmiş; bu da onları yüksek hassasiyetli ekipmanlarda hassas kontrolün temel sağlayıcılarından biri haline getirmiştir.
