Kap Tipi ve Şapka Tipi ve Pancake Tipi Harmonik Redüktör Karşılaştırması: Doğru Gerinim Dalgalı Dişli Girişimi Nasıl Seçilir

Esnek dişli, gerinim dalgalı dişli sisteminin en kritik bileşenlerinden biridir ve yapısal tasarımı, redüktörün eksenel uzunluğunu, tork kapasitesini, burulma rijitliğini, içi boş yapısını ve montaj yöntemini doğrudan etkiler. Endüstriyel ekipmanlar giderek daha kompakt ve entegre hale geldikçe, farklı mekanik gereksinimleri karşılamak için farklı esnek dişli ve harmonik redüktör konfigürasyonları geliştirilmiştir.

En sık tartışılan konfigürasyonlar arasında kupa tipi gerinim dalgası dişlisi , şapka tipi gerinim dalgası dişlisi ve yassı harmonik redüktör yer almaktadır. Bu üç tasarım aynı temel gerinim dalgası iletim prensibini paylaşır, ancak mekanik yapıları farklı önceliklere göre optimize edilmiştir. Kupa tipi tasarımlar olgun teknolojiye ve dengeli performansa önem verirken, şapka tipi tasarımlar daha iyi eksenel paketleme ve mekanik entegrasyon sağlar, yassı harmonik redüktörler ise eksenel yüksekliği en aza indirmeye odaklanır.

3C otomasyonu, yarı iletken ekipmanları, CNC makineleri, hassas muayene sistemleri ve diğer endüstriyel hareket uygulamalarıyla çalışan mühendisler için, harmonik redüktör seçerken bu yapısal farklılıkları anlamak önemlidir. En küçük redüktör her zaman en iyi seçim değildir. Doğru konfigürasyon, gerekli tork, dönme ataleti, konumlandırma doğruluğu, burulma rijitliği, montaj alanı, iç çap, çalışma döngüsü ve kullanım ömrüne bağlıdır.

Harmonik redüktörde esnek spline tasarımının önemi nedir?

Bir gerinim dalgası dişlisi genellikle bir dalga üreteci, esnek kama ve dairesel kamadan oluşur. Çalışma sırasında, dalga üreteci esnek kamanın elips şeklinde deforme olmasına neden olarak dairesel kama ile temas etmesini sağlar. İki kamanın farklı sayıda dişe sahip olması nedeniyle, bu kontrollü deformasyon yüksek bir redüksiyon oranı üretir.

Esnek dişli, aynı anda iki zorlu işlevi yerine getirmek zorundadır. Dalga üreteci altında tekrar tekrar deforme olabilecek kadar esnek olmalı, aynı zamanda torku iletebilecek ve çok sayıda deformasyon döngüsüne dayanabilecek kadar güçlü kalmalıdır. Sonuç olarak, geometrisi harmonik redüktörün genel performansı ile doğrudan ilişkilidir.

Esnek dişli yapısı, redüktörün eksenel boyutlarını, tork iletimini, burulma rijitliğini, yorulma dayanımını, çıkış flanşı düzenini, boşluk alanını, yatak konfigürasyonunu ve mekanik entegrasyonunu etkileyebilir. Bu nedenle, kupa, şapka ve krep konfigürasyonları, sadece farklı dış şekiller olarak değil, farklı mühendislik çözümleri olarak değerlendirilmelidir.

Üç Ana Harmonik Redüktör Konfigürasyonu

Kupa Tipi Gerilim Dalga Dişlisi

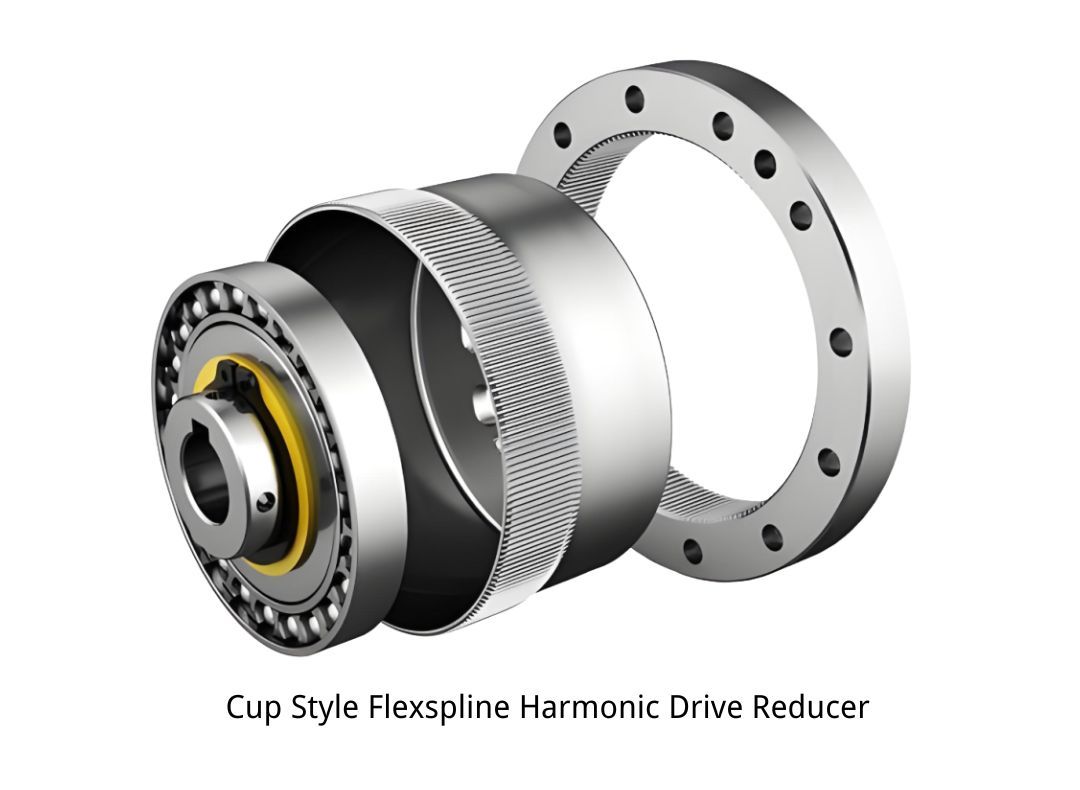

Kupa tipi esnek dişli, en olgun ve yaygın olarak kullanılan gerinim dalgası dişli konfigürasyonlarından biridir. Esnek gövdesi kupa şeklinde bir yapıya sahiptir; dişli dişleri açık ucun etrafında yer alırken, kapalı uç çıkış yapısına bağlanır. Dalga üreteci esnek dişlinin içine yerleştirilir ve iletim için gerekli elastik deformasyonu üretir.

Kupa tipi tasarımın en büyük avantajı, olgun ve dengeli mühendislik özelliklerine sahip olmasıdır. Üretim teknolojisi iyi oturmuş olup, yapısı yüksek redüksiyon oranları, düşük boşluk, yüksek konumlandırma doğruluğu ve güvenilir tork iletimi sağlayabilir. Ayrıca geniş bir boyut ve özellik yelpazesinde mevcut olması, birçok genel amaçlı hassas iletim uygulaması için uygun hale getirir.

En büyük sınırlama eksenel uzunluktur. Esnek dişlinin nispeten uzun, fincan şeklinde bir gövdesi ve kapalı bir tabanı olduğundan, geleneksel fincan tipi bir redüktör, bazı düzleştirilmiş konfigürasyonlara göre daha fazla eksenel montaj alanı gerektirebilir. Taban yapısı ayrıca iç alanın bir kısmını da kaplayabilir, bu da büyük deliklerin tasarımını sınırlayabilir.

Eksenel yüksekliğin birincil sınırlama olmadığı uygulamalar için ise, kupa tipi pratik ve uygun maliyetli bir seçenek olmaya devam etmektedir. Endüstriyel otomasyon, 3C montaj ekipmanları, hassas konumlandırma mekanizmaları, CNC yardımcı eksenleri, muayene ekipmanları ve diğer endüstriyel makinelerde kullanılabilir.

Şapka Tipi Gerilim Dalga Dişlisi

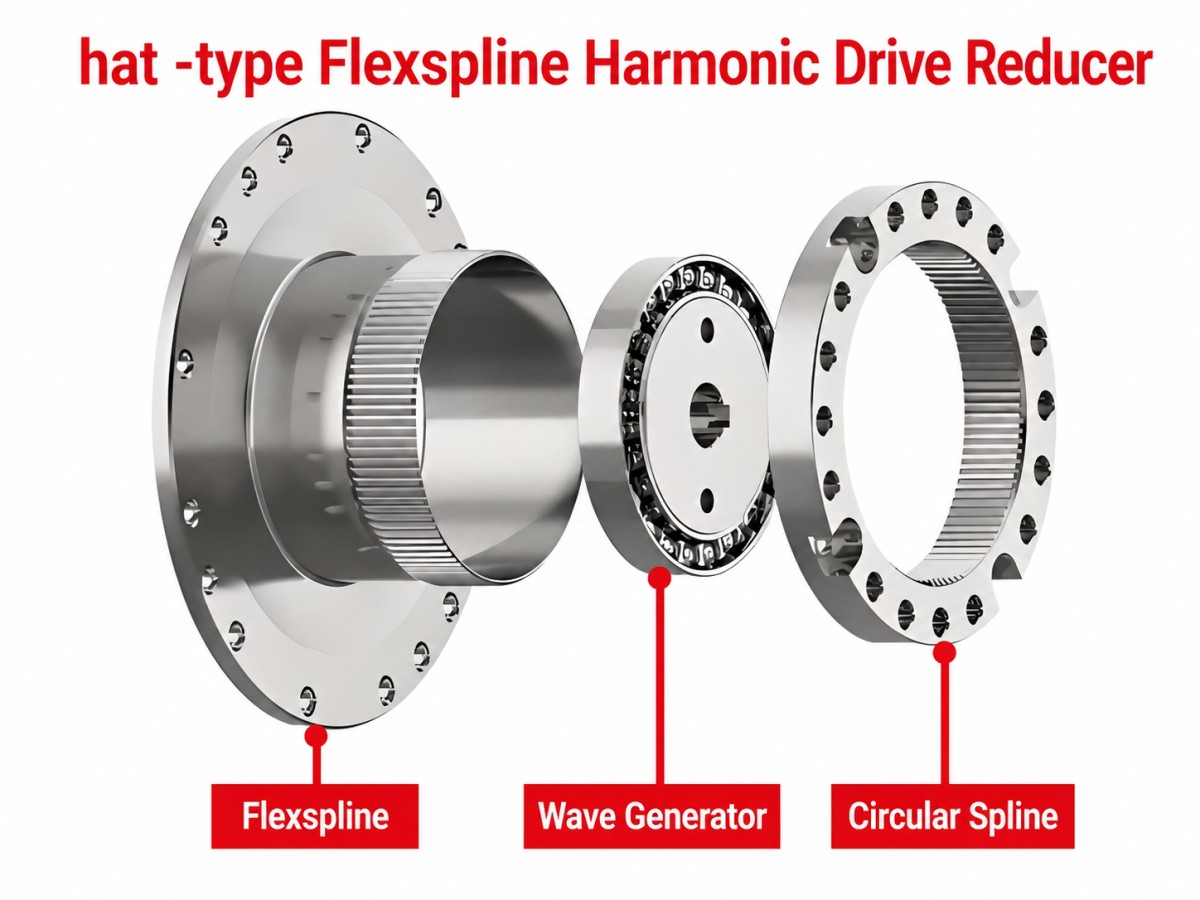

Şapka tipi esnek dişli, geleneksel kupa yapısına göre daha kompakt bir mekanik düzenleme elde etmek için geliştirilmiştir. Profili şapka veya çan şeklini andırır ve çıkış flanşı ile esnek bölüm, kupa tipinden farklı şekilde düzenlenmiştir.

Bu konfigürasyonun en önemli avantajlarından biri, geliştirilmiş eksenel paketlemedir. Spesifik tasarıma bağlı olarak, şapka tipi gerinim dalga dişlisi, yüksek redüksiyon oranlarını, düşük boşluğu ve hassas döner iletimi korurken toplam eksenel uzunluğu önemli ölçüde azaltabilir. Çıkış flanşı ve gövde düzenlemesi, redüktörün kompakt bir makine yapısına entegre edilmesinde daha fazla esneklik sağlayabilir.

Döner mekanizmanın kablolar, sensörler, pnömatik borular veya diğer iç bileşenler için merkezi bir geçişe ihtiyaç duyduğu durumlarda şapka tipi tasarımlar da avantajlı olabilir. Uygun bir içi boş yapılandırma, kablo yönlendirmesini basitleştirebilir ve hareketli kablolar ile çevredeki mekanik bileşenler arasındaki etkileşimi azaltabilir.

Ancak, daha karmaşık geometri, üretim ve denetim gereksinimlerini artırabilir. Nihai performans ayrıca esnek dişli malzemesine, ısıl işleme, diş doğruluğuna, yatak yapısına, gövde rijitliğine ve çıkış flanşı tasarımına da bağlıdır.

Bu nedenle şapka tipi gerinim dalgası dişlileri, kompakt endüstriyel döner mekanizmalar, hassas otomasyon ekipmanları, yarı iletken makineleri, 3C üretim ekipmanları ve alan kısıtlamalı konumlandırma sistemleri için özellikle caziptir.

Pancake Harmonik Redüktör

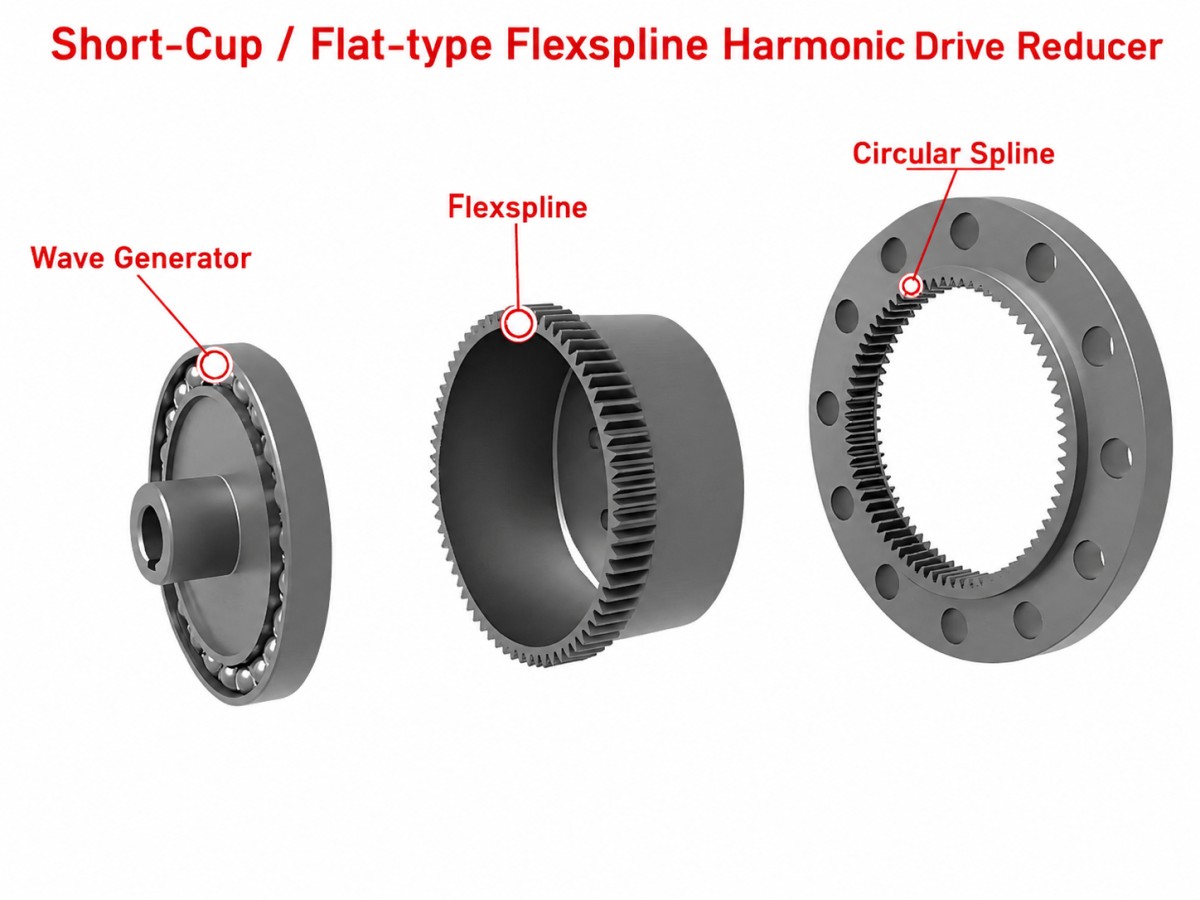

Düz, disk benzeri yapısı sayesinde, gerinim dalgası dişlilerinin temel avantajlarını korurken, aktarma organının dönme ekseni boyunca daha az yer kaplamasını sağlar.

Bu düşük profilli yapılandırma, ekipmanın yeterli radyal alana sahip ancak çok sınırlı eksenel alana sahip olduğu durumlarda özellikle değerli olabilir. Tipik uygulamalar arasında ince döner tablalar, kompakt indeksleme mekanizmaları, yarı iletken ekipmanları, optik inceleme sistemleri, hassas otomasyon makineleri ve düşük profilli döner platformlar yer almaktadır.

Dolayısıyla, pancake tipi harmonik redüktörün asıl avantajı mutlaka daha yüksek tork veya daha yüksek hassasiyet değildir. Asıl değeri mekanik paketleme verimliliğidir. Tasarımcı, eksenel yüksekliği azaltarak, döner transmisyon sistemini, geleneksel kupa tipi redüktörün çok uzun olabileceği ekipmanlara entegre edebilir.

Aynı zamanda, eksenel boyutların küçültülmesi ek tasarım zorlukları da beraberinde getirir. Esnek dişli geometrisi, yük dağılımı, yatak düzeni, burulma rijitliği, yorulma dayanımı ve çıkış torkunun tümü dikkatlice optimize edilmelidir. Bu nedenle, sadece daha ince olduğu için düz tip bir harmonik redüktör seçilmemelidir.

Yüksek yük altındaki endüstriyel uygulamalar için mühendisler, nominal tork, tepe tork, burulma rijitliği, radyal yük, eksenel yük, izin verilen moment, boşluk ve kullanım ömrüne özellikle dikkat etmelidir.

Kupa Tipi, Şapka Tipi ve Pancake Tipi Harmonik Redüktör

Üç konfigürasyon mühendislik açısından karşılaştırılabilir:

Bu tablo, ürünün mutlak performansını değil, genel yapısal özelliklerini göstermektedir. Gerçek tork kapasitesi, rijitlik, boşluk ve kullanım ömrü, üreticiler ve ürün serileri arasında önemli ölçüde farklılık gösterebilir.

Yapı, Tork, Rijitlik ve Doğruluk Üzerindeki Etkisini Nasıl Belirler?

Harmonik redüktör seçiminde sık yapılan bir hata, ürünleri yalnızca dış çap veya redüksiyon oranı açısından karşılaştırmaktır. Yapısal konfigürasyon, gerçek yük ve hareket profiline göre de değerlendirilmelidir.

Tork kapasitesi, esnek dişli geometrisi, malzeme, ısıl işlem, diş teması, dalga jeneratörü tasarımı, yatak kapasitesi ve gövde rijitliği gibi faktörlere bağlıdır. Aynı dış çap, aynı çıkış torku anlamına gelmez.

Burulma rijitliği, özellikle yüksek hassasiyetli endüstriyel ekipmanlarda büyük önem taşır. Yarı iletken makinelerinde veya CNC ekipmanlarında kullanılan döner eksen, açısal deformasyona neden olan dış kuvvetlere maruz kalabilir. Bu uygulamalarda, tasarımcının yalnızca nominal torku değil, aynı zamanda burulma rijitliğini, radyal yükü, eksenel yükü ve izin verilen momenti de değerlendirmesi gerekir.

Konumlandırma doğruluğu aynı zamanda sistem düzeyinde bir özelliktir. Gerinim dalga dişlilerinin çok düşük boşluk payı ile bilinmesine rağmen, bir makinenin nihai konumlandırma doğruluğu aynı zamanda enkoder çözünürlüğüne, servo kontrolüne, yatak boşluğuna, gövde rijitliğine, montaj doğruluğuna ve dış yüklere de bağlıdır.

Bu nedenle, ince bir disk şeklindeki harmonik redüktörün daha hassas olduğu veya daha büyük bir montaj flanşına sahip olduğu için şapka tipi bir redüktörün daha rijit olduğu otomatik olarak kabul edilmemelidir. Nihai sonucu belirleyen, tüm mekanik sistemin kendisidir.

Farklı Endüstriyel Uygulamalar İçin Hangi Harmonik Redüktör Uygundur?

3C Otomasyonu

3C üretim ekipmanları genellikle kompakt bir makine yapısı içinde hızlı ve tekrarlanabilir döner konumlandırma gerektirir. Redüktör, çok sayıda hareket döngüsü boyunca çalışabilir; bu nedenle boşluk, tekrarlanabilirlik, hız, kullanım ömrü ve maliyet önemli seçim faktörleridir.

Yeterli eksenel alan mevcut olduğunda, kupa tipi gerinim dalga dişlisi performans ve maliyet arasında iyi bir denge sağlayabilir. Döner mekanizmanın daha kısa ve daha entegre olması gerektiğinde şapka tipi düşünülebilir. Ekipman yüksekliğinin özellikle kısıtlı olduğu durumlarda, yassı harmonik redüktör cazip hale gelir.

Yarı İletken Ekipmanları

Yarı iletken ekipmanları, konumlandırma kararlılığı, tekrarlanabilirlik, titreşim, yapısal rijitlik ve termal davranış konusunda zorlu gereksinimler ortaya koymaktadır. Redüktör, uzun çalışma döngüleri boyunca istikrarlı iletim performansını korumalıdır.

Şapka tipi ve yassı şekilli konfigürasyonlar, kompakt yarı iletken mekanizmalarda faydalı paketleme avantajları sağlayabilir. Bununla birlikte, seçim yalnızca eksenel boyuta değil, tüm mekanik gereksinimlere dayanmalıdır. Burulma rijitliği, moment yükü, termal kararlılık ve uzun vadeli güvenilirlik önemli olmaya devam etmektedir.

CNC Makineleri

CNC döner mekanizmalar, birçok genel konumlandırma sistemine kıyasla önemli ölçüde daha yüksek dış yüklere maruz kalabilir. Mühendisler, boşluk ve konumlandırma doğruluğuna ek olarak, çıkış torkunu, burulma rijitliğini, radyal yükü, eksenel yükü ve izin verilen momenti dikkatlice değerlendirmelidir.

Yeterli montaj alanı olduğunda ve dengeli bir iletim çözümüne ihtiyaç duyulduğunda, kupa tipi bir konfigürasyon uygun olabilir. Kompaktlık ve mekanik entegrasyonun önemli olduğu durumlarda şapka tipi tasarımlar avantajlı olabilir. Düz (pancake) tasarımlar, ciddi eksenel alan sınırlamalarını çözebilir, ancak seçimden önce yük ve rijitlik özellikleri dikkatlice kontrol edilmelidir.

Hassas Muayene Ekipmanları

Hassas muayene sistemleri genellikle döner konumlandırmayı kameralar, optik bileşenler, sensörler veya ölçüm cihazlarıyla birleştirir. Düşük boşluk ve tekrarlanabilirlik önemlidir, ayrıca mekanik yapının katı boyut sınırlamaları da olabilir.

Şamandıranın kompakt bir muayene mekanizmasına entegre edilmesi gerektiğinde şapka tipi ve yassı tip harmonik redüktörler faydalı olabilir. Son seçimde yük kapasitesi, moment yükü, gerekli açısal hassasiyet, titreşim ve montaj alanı dikkate alınmalıdır.

Doğru Harmonik Redüktör Yapısını Nasıl Seçersiniz?

Pratik bir seçim süreci, redüktör modelinden ziyade uygulama ile başlayabilir.

Öncelikle yükü hesaplayın. Toplam kütleyi, dönme ataletini, radyal yükü, eksenel yükü, moment yükünü ve dış işlem kuvvetlerini belirleyin.

İkinci olarak, hareket profilini tanımlayın. Gerekli çıkış hızı, ivme, yavaşlama, konumlandırma açısı, çevrim süresi ve görev döngüsü, gerçek iletim gereksinimlerini belirleyecektir.

Üçüncü olarak, hassasiyet gereksinimlerini belirleyin. Redüktörü seçmeden önce boşluk, konumlandırma doğruluğu, tekrarlanabilirlik ve burulma rijitliği tanımlanmalıdır.

Dördüncü olarak, mekanik zarfı belirleyin. Maksimum dış çapı, mevcut eksenel uzunluğu, gerekli iç çapı, çıkış flanşı boyutlarını, motor montaj alanını ve kablo yönlendirme gereksinimlerini kontrol edin.

Son olarak, genel performans ve maliyeti karşılaştırın. Seçim, tek bir parametreyi optimize etmek yerine tork, rijitlik, hassasiyet, kompaktlık, kullanım ömrü ve maliyet arasında bir denge kurmalıdır.

Genel olarak, olgun teknoloji, dengeli performans ve maliyet verimliliği öncelikli olduğunda kupa tipi gerinim dalga dişlisi caziptir. Eksenel kompaktlık ve mekanik entegrasyon önemli olduğunda şapka tipi gerinim dalga dişlisi daha uygundur. Aşırı düşük eksenel yükseklik birincil mekanik gereksinim olduğunda ise yassı harmonik redüktör dikkate alınmalıdır.

Hızlı Seçim Kılavuzu

Gerçek iç çap ve taşıma kapasitesi her zaman üreticinin teknik verilerinden teyit edilmelidir.

Daha küçük olduğu için krep şeklinde harmonik redüktör her zaman daha mı iyidir?

HAYIR.

Pancake tipi harmonik redüktörün temel avantajı, daha yüksek tork, rijitlik veya hassasiyet anlamına gelmez, aksine düşük eksenel yüksekliğidir.

Örneğin, yüksek yük altında çalışan bir CNC döner eksen, daha yüksek burulma rijitliğine ve moment kapasitesine sahip biraz daha uzun bir redüktörden daha fazla fayda sağlayabilir. Öte yandan, ince bir hassas döner tabla, eksenel alanın ana sınırlama olması nedeniyle, yassı bir tasarımdan önemli bir mekanik avantaj elde edebilir.

Bu nedenle, kompaktlık evrensel bir performans sıralaması olarak değil, bir uygulama gereksinimi olarak ele alınmalıdır.

Aynı prensip kupa ve şapka tipi konfigürasyonlar için de geçerlidir. Kupa tipi bir redüktör, sadece daha uzun olduğu için daha düşük kalitede değildir ve şapka tipi bir redüktör de sadece daha kompakt olduğu için otomatik olarak daha iyi değildir.

Doğru yapı, mevcut mekanik sınırlar içinde gerekli performansı sağlayan yapıdır.

Kompakt Harmonik Redüktör Yapılarının Geliştirilmesi

Gerilim dalgası dişlilerinin geliştirilmesinde tork yoğunluğu, kompaktlık, rijitlik ve sistem entegrasyonunun iyileştirilmesine giderek daha fazla odaklanılmaktadır.

Esnek dişli malzemeleri, diş profilleri, ısıl işlem, dalga jeneratörü tasarımı, rulman teknolojisi ve hassas üretimdeki gelişmeler, üreticilerin daha küçük boyutlarda daha yüksek performans elde etmelerine yardımcı oluyor.

Aynı zamanda, yüksek düzeyde entegre otomasyon ekipmanlarına yönelik eğilim, düşük profilli ve uygulamaya özel iletim yapılarına olan talebi artırmaktadır.

Piyasada bir konfigürasyonun diğeriyle değiştirilmesi yerine, farklı gereksinimler için farklı çözümler geliştirilmeye devam edilmesi muhtemeldir:

Kupa Tipi — dengeli performans ve maliyet

Şapka Tipi — kompaktlık ve mekanik entegrasyon

Pankek Tipi — ultra düşük eksenel yükseklik

Bu durum, makine tasarımcılarına tüm hareket sistemini optimize ederken daha fazla esneklik sağlar.

HONPINE Hassas Harmonik Redüktör Çözümleri

HONPINE, endüstriyel otomasyon, 3C üretim, yarı iletken ekipmanları, CNC makineleri, hassas denetim ve diğer yüksek hassasiyetli uygulamalar için hassas harmonik iletim ürünleri ve döner hareket çözümleri geliştirir.

HONPINE, harmonik düşürücü seçerken aşağıdaki önemli parametreleri değerlendirebilir:

• Çıkış torku

• İndirgeme oranı

• Tepki

• Burulma rijitliği

• Maksimum giriş hızı

• Kurulum boyutları

• Boş gereksinimler

• Radyal ve eksenel yükler

• İzin verilen an

• Görev döngüsü

• Hizmet ömrü

Amaç sadece en küçük veya en yüksek torklu redüktörü seçmek değildir. Uygun bir harmonik transmisyon, genel makine mimarisine verimli bir şekilde uyum sağlarken, gerekli hassasiyeti, rijitliği, tork kapasitesini, dayanıklılığı ve mekanik entegrasyonu sağlamalıdır.

Çözüm

Kupa tipi, şapka tipi ve krep tipi harmonik redüktörler, gerilim dalgası iletimini optimize etmeye yönelik üç farklı yaklaşımı temsil eder.

Kupa tipi gerilim dalga dişlisi, tork kapasitesi, hassasiyet, güvenilirlik ve üretim maliyeti arasında güçlü bir denge sağlayan, olgunlaşmış ve ekonomik bir konfigürasyondur.

Şapka tipi gerinim dalgası dişlisi, geliştirilmiş eksenel paketleme ve mekanik entegrasyona odaklanarak, kompakt endüstriyel döner mekanizmalar için cazip bir çözüm sunmaktadır.

Pancake tipi harmonik redüktör, eksenel yüksekliği en aza indirerek düşük profilli tasarımı daha da ileriye taşıyor ve bu da onu özellikle ince döner platformlar ve yükseklik kısıtlamaları olan ekipmanlar için kullanışlı hale getiriyor.

Evrensel olarak üstün bir konfigürasyon yoktur.

3C otomasyonu, yarı iletken ekipmanları, CNC makineleri, hassas muayene ve diğer yüksek hassasiyetli endüstriyel uygulamalar için doğru seçim, gerçek mekanik gereksinimlere göre yapılmalıdır.

Mühendisler şunları değerlendirmelidir:

Tork + Dönme Ataleti + Rijitlik + Boşluk + Eksenel Alan + İçi Boş Gereksinimleri + Çalışma Döngüsü + Servis Ömrü + Maliyet

Dolayısıyla en iyi harmonik azaltıcı, mutlaka en küçük, en pahalı veya en yüksek puanlı ürün değildir.

Bu, uygulamanın mekanik gereksinimlerine en uygun konfigürasyondur.
