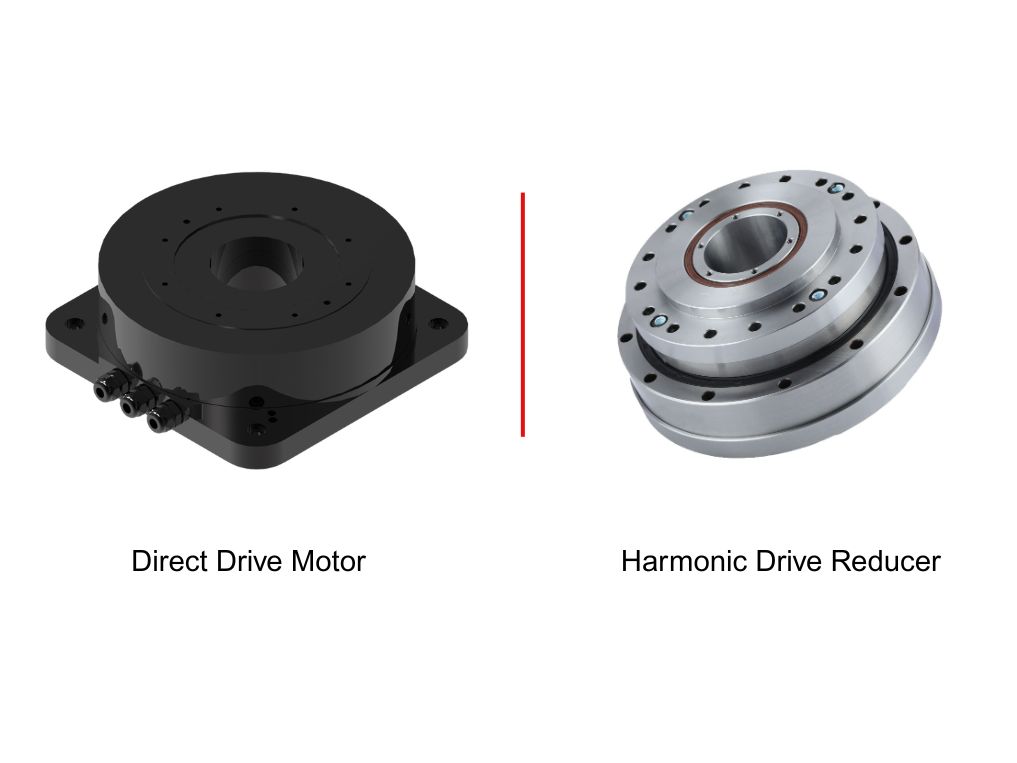

DD Motor ve Harmonik Redüktör: Doğru Döner Tahriki Seçmek İçin 10 Temel Faktör

giriiş

Bir robot eklemi, CNC döner tabla, yarı iletken taşıma sistemi veya hassas otomasyon makinesi için döner tahrik ünitesi seçmek, yalnızca en yüksek torklu motoru veya en düşük boşluğa sahip redüktörü seçmek meselesi değildir.

Genellikle iki temelde farklı yaklaşım ele alınır: doğrudan yüke bağlanan bir DD Motor (Doğrudan Tahrikli Motor) ve bir servo motorla birleştirilmiş bir Harmonik Redüktör .

Bir DD motoru, mekanik redüksiyon aşamasını ortadan kaldırır ve torku doğrudan çıkış milinde üretir. Harmonik redüktör, harmonik dişli kutusu veya gerinim dalgası dişli redüktörü olarak da bilinir ve kompakt bir paket içinde yüksek bir redüksiyon oranı elde etmek için dalga üreteci, esnek kama ve dairesel kama kullanır.

Her iki teknoloji de yüksek konumlandırma doğruluğu, düşük boşluk ve mükemmel hareket kontrolü sağlayabilir, ancak bu sonuçlara çok farklı şekillerde ulaşırlar.

Döner tahrik sistemi seçen mühendisler için daha faydalı soru, basitçe "Hangisi daha iyi, doğrudan tahrikli motor mu yoksa harmonik redüktör mü?" sorusu değildir.

Daha doğru soru şu:

Hangi teknoloji, uygulamanın tork, hız, doğruluk, atalet, montaj alanı, çalışma döngüsü, rijitlik ve kontrol gereksinimlerine uygundur?

Bu makale, DD Motor ile Harmonik Redüktörü 10 temel faktör üzerinden karşılaştırıyor ve her teknolojinin pratik avantajlarını açıklıyor.

1. DD Motor ve Harmonik Redüktör: İki Döner Tahrik Sistemi Nasıl Çalışır?

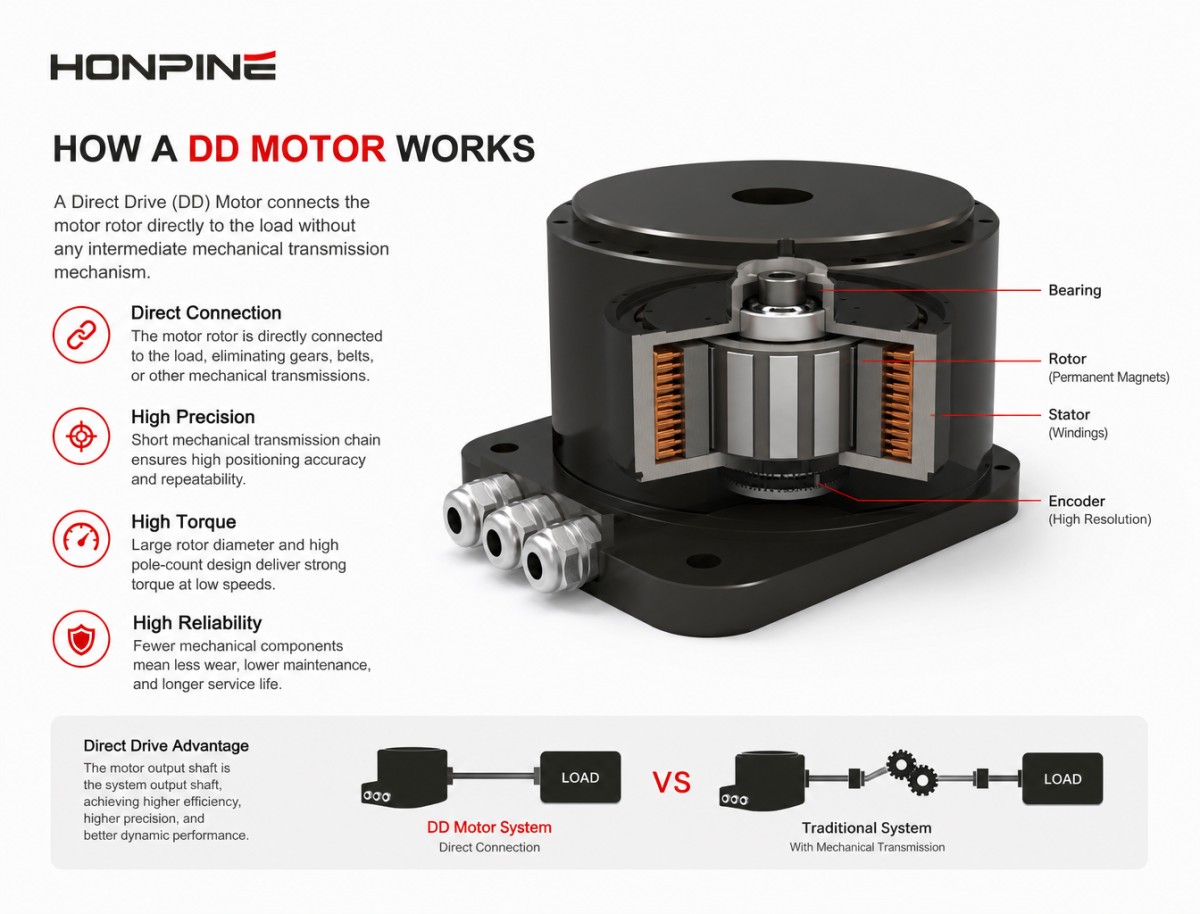

DD Motor Nasıl Çalışır?

Doğrudan tahrikli motor (DD Motor), motor rotorunu ara bir dişli kutusu, kayış, kasnak veya başka bir mekanik iletim mekanizması olmadan doğrudan tahrik edilen yüke bağlar.

Endüstriyel ekipmanlarda kullanılan döner DD motorlarının çoğu, yüksek kutup sayısına sahip kalıcı mıknatıslı motor yapılarına dayanmaktadır. Nispeten büyük rotor çapı, motorun düşük dönüş hızlarında önemli miktarda tork üretmesine olanak tanır.

Mekanik bir redüksiyon kademesi bulunmadığından, motorun çıkış mili aynı zamanda hareket sisteminin çıkış milidir.

Bu, çok kısa bir mekanik iletim zinciri oluşturur.

Motor ile yük arasında dişli ağı, esnek mil veya mekanik redüksiyon oranı bulunmamaktadır.

Başlıca bileşenler tipik olarak stator, rotor, kalıcı mıknatıslar, sargılar, yataklar ve yüksek çözünürlüklü enkoderi içerir.

Motor pozisyonu doğrudan yük pozisyonuna bağlı olduğundan, enkoder özellikle önemli hale gelir.

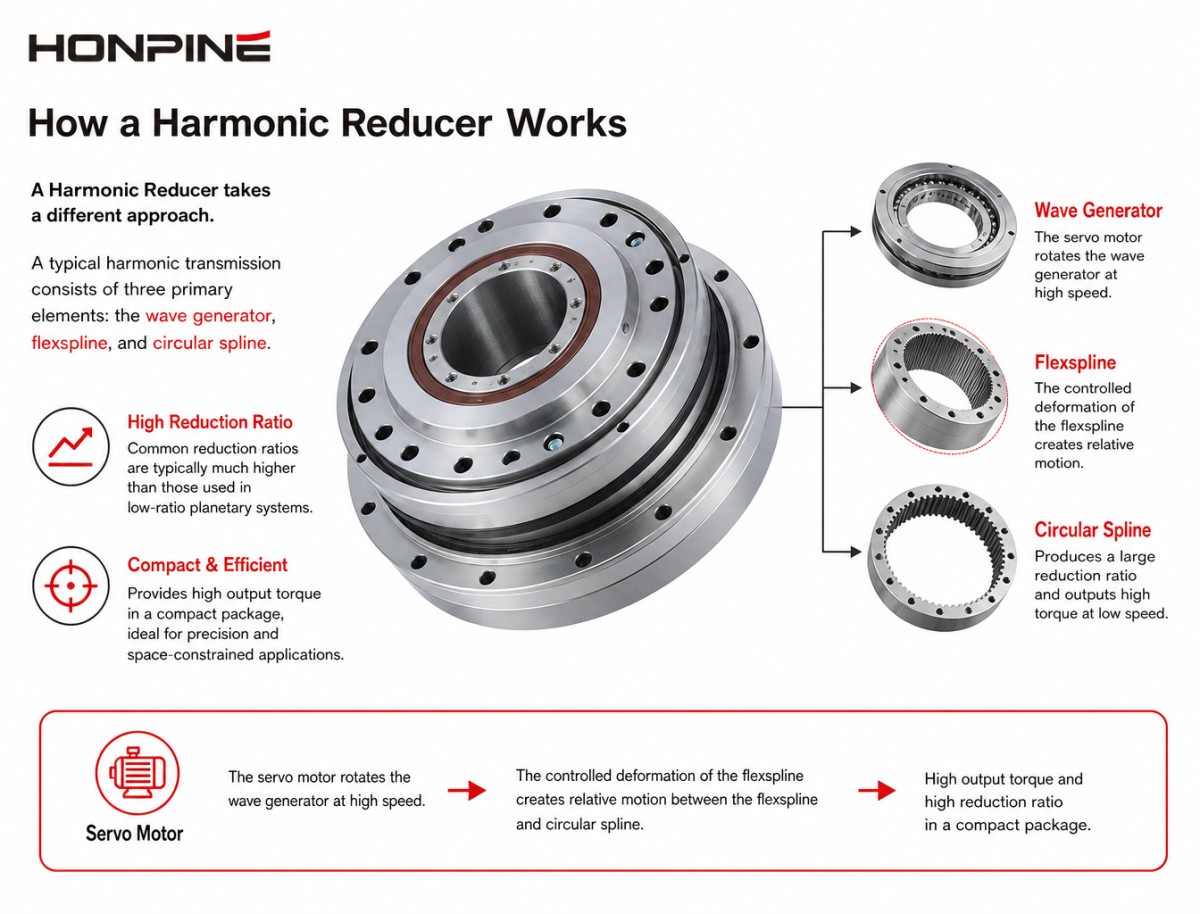

Harmonik Redüktör Nasıl Çalışır?

Harmonik indirgeyici farklı bir yaklaşım benimser.

Tipik bir harmonik iletim sistemi üç temel unsurdan oluşur: dalga üreteci, esnek dişli ve dairesel dişli.

Servo motor, dalga üreteciyi yüksek hızda döndürür. Esnek dişlinin kontrollü deformasyonu, esnek dişli ile dairesel dişli arasında göreceli hareket oluşturarak büyük bir küçültme oranı üretir.

Genellikle yaygın kullanılan indirgeme oranları, düşük oranlı gezegen sistemlerinde kullanılanlardan çok daha yüksektir.

Bu, nispeten küçük, yüksek hızlı bir servo motorun daha düşük bir hızda çok daha yüksek bir çıkış torku üretmesine olanak tanır.

Bu nedenle harmonik redüktör önemli bir mekanik avantaj sağlar:

Kompakt bir yapıda yüksek çıkış torku ve yüksek redüksiyon oranı.

Bu, harmonik dişli kutularının robot eklemlerinde, hassas döner eksenlerde ve kompakt otomasyon ekipmanlarında yaygın olarak kullanılmasının başlıca nedenlerinden biridir.

2. DD Motor ve Harmonik Redüktör: Redüksiyon Oranı ve Çıkış Torku

İki teknoloji arasındaki en büyük farklardan biri, çıkış torkunu üretme biçimleridir.

DD motorlar, motor torkunu artırmak için bir indirgeme oranı kullanmaz.

Motorun kendisi gerekli çıkış torkunu üretmelidir.

Bu nedenle, gerekli torku artırmak genellikle motor çapını, aktif manyetik hacmi, sargı kapasitesini veya soğutma kapasitesini artırmak anlamına gelir.

Harmonik redüktör, redüksiyon oranı sayesinde tork artışı sağlar.

Örneğin, yüksek hızda çalışan bir servo motor, 50:1 veya 100:1 oranında bir azaltma sağlayan bir harmonik redüktörle birleştirilebilir.

Teorik ilişki şu şekilde basitleştirilebilir:

Çıkış Torku ≈ Motor Torku × Redüksiyon Oranı × Aktarım Verimliliği

Gerçek çıkış torku, redüktör verimliliğini, termal koşulları, hızlanma gereksinimlerini ve çalışma döngüsünü de hesaba katmalıdır.

Bu durum, nispeten küçük bir motor paketinden yüksek tork gerektiren uygulamalarda harmonik redüktörlere önemli bir avantaj sağlar.

İhtiyaç duyulan çıkış hızı nispeten düşük olduğunda ve uygulama doğrudan tork üretiminden fayda sağladığında, DD motor daha cazip hale gelir.

Mühendislik Hususları

Başvuru aşağıdaki şartları gerektiriyorsa:

• çok yüksek tork

• sınırlı radyal alan

• yüksek indirgeme oranı

• kompakt motor boyutları

Harmonik azaltıcıyı entegre etmek genellikle daha kolaydır.

Başvuru aşağıdaki şartları gerektiriyorsa:

• düşük hızlı sürekli dönüş

• doğrudan tork kontrolü

• yüksek dinamik tepki

• sıfır mekanik iletim boşluğu

• DD tipi bir motor daha uygun olabilir.

3. Geri Tepme ve Konumlandırma Doğruluğu

DD motor ve harmonik redüktör arasındaki en sık tartışılan farklardan biri de boşluktur.

Bir DD motorunda, motor ile yük arasında mekanik dişli aktarımı bulunmaz.

Dolayısıyla, geleneksel anlamda bir dişli boşluğu söz konusu değildir.

Bu özellik, özellikle dönüş yönünün sık sık değiştiği ve yükün küçük komut değişikliklerine anında yanıt vermesi gereken uygulamalarda son derece değerlidir.

Örnekler arasında hassas denetim aşamaları, yarı iletken ekipmanları, yüksek hızlı indeksleme sistemleri ve bazı robot eklemleri yer almaktadır.

Ancak, bir DD motorunun otomatik olarak mükemmel konumlandırma doğruluğu sağladığını söylemek yanıltıcı olur.

DD sisteminin nihai konumlandırma doğruluğu hala şunlara bağlıdır:

• kodlayıcı doğruluğu

• servo ayarı

• yatak salınımı

• mekanik sertlik

• termal deformasyon

• kurulum doğruluğu

• yük bozulması

Öte yandan, harmonik redüktör mekanik bir iletim sistemidir.

Yüksek kaliteli harmonik redüktörler, son derece düşük boşluk payı sağlayarak hassas robotik ve otomasyon uygulamaları için uygun hale gelir.

Önemli ayrım şudur ki, düşük boşluk, sıfır mekanik iletimle aynı şey değildir.

Birçok endüstriyel uygulamada, hassas harmonik redüktörün geri tepme payı zaten yeterince düşüktür ve kalan hata makinenin diğer unsurları tarafından belirlenir.

Bu nedenle, mühendisler yalnızca uygulama spesifikasyonunda "yüksek doğruluk" yazıyor diye DD motoru seçmemelidir.

Gerçek konumlandırma ve tekrarlanabilirlik gereksinimleri, makinenin tamamı düzeyinde değerlendirilmelidir.

4. Dinamik Tepki: DD Motor vs. Harmonik Şanzıman

Dinamik tepki, DD motorlarının güçlü bir avantaja sahip olduğu bir diğer alandır.

Bir DD motoru, elektromanyetik torku doğrudan yüke uygular.

Motor ile yük arasında mekanik uyumluluk, iletim hatası veya ek dönen elemanlar oluşturan bir dişli kutusu bulunmamaktadır.

Bu, sistemin dinamik davranışını basitleştirebilir.

Sonuç şu olabilir:

• hızlı ivme

• hızlı yavaşlama

• sorunsuz geri dönüş

• yüksek servo bant genişliği

• mükemmel tork tepkisi

Bu durum, DD motorlarını özellikle yüksek hızlı indeksleme ve hassas hareket uygulamaları için cazip hale getiriyor.

Ancak, harmonik düşürücü her zaman "yavaş" olmak zorunda değildir.

Doğru tasarlanmış bir harmonik tahrik sistemi, özellikle redüktör doğru boyutlandırıldığında ve servo kontrol sistemi uygun şekilde ayarlandığında, mükemmel dinamik performans da sağlayabilir.

Başlıca fark, harmonik iletimin hareket zincirine mekanik sertlik ve esneklik kazandırmasıdır.

Son derece hızlı tork değişimleri veya yüksek şeffaflıkta kuvvet kontrolü gerektiren uygulamalar için bu ayrım giderek daha önemli hale gelir.

5. Tork Yoğunluğu ve Montaj Alanı

Bu, harmonik redüktörlerin doğrudan deşarjlı motorlardan genellikle daha iyi performans gösterdiği alanlardan biridir.

Bir DD motorunun doğrudan tork üretebilmesi için yeterli elektromanyetik yarıçapa ve aktif manyetik hacme ihtiyacı vardır.

Çıkış torku arttıkça, motorun çapı da nispeten büyüyebilir.

Bu durum, döner tablalar ve radyal boşluğun mevcut olduğu diğer ekipmanlar için kabul edilebilir olabilir.

Robot eklemlerinde bu durum daha da zorlaşıyor.

Bir robot ekleminin çapı çok sınırlı olabilirken aynı zamanda şunlara da ihtiyaç duyabilir:

• yüksek çıkış torku

• yüksek indirgeme oranı

• düşük ağırlık

• yüksek sertlik

• kompakt ambalaj

İşte tam da bu noktada harmonik dişli kutusu cazip hale geliyor.

Küçük bir servo motor, harmonik redüktörle birleştirildiğinde, son derece büyük bir motor çapına ihtiyaç duymadan önemli miktarda çıkış torku üretebilir.

Kompakt robot eklemleri için bu, belirleyici bir avantaj olabilir.

Pratik Karşılaştırma

Geniş formatlı bir döner tabla, büyük bir DD motoru için yeterli alana sahip olabilir.

Altı eksenli bir robot eklemi bunu yapmayabilir.

Bu nedenle, tahrik teknolojisi seçilmeden önce ekipmanın fiziksel mimarisi dikkate alınmalıdır.

6. Verimlilik, Isı Üretimi ve Çalışma Döngüsü

Verimlilik, yalnızca mekanik bileşenlerin sayısını karşılaştırmaktan daha karmaşık bir konudur.

DD motor, şanzımanla ilişkili mekanik iletim kayıplarını ortadan kaldırır.

Bu, oldukça verimli bir mekanik güç yolu sağlayabilir.

Ancak, DD motorlar nispeten düşük hızlarda çalışırken yüksek tork üretebilirler.

Sürekli düşük hızda, yüksek torklu çalışma koşullarında motor önemli miktarda akım gerektirebilir.

Bu nedenle bakır kayıpları önemli bir termal husus haline gelebilir.

Bir harmonik düşürücü, mekanik deformasyon ve sürtünme yoluyla iletim kayıplarına neden olur.

Verimliliği genellikle doğrudan mekanik bağlantıya göre daha düşüktür ve gerçek değeri, redüksiyon oranına, hıza, yüke, yağlamaya, sıcaklığa ve çalışma koşullarına büyük ölçüde bağlıdır.

Bu nedenle mühendisler, tek bir nominal verimlilik rakamı kullanmak yerine, verimliliği gerçek çalışma döngüsü üzerinden değerlendirmelidir.

Örneğin, sürekli dönen hassas döner tablalar için çift yönlü (DD) motor özellikle cazip olabilir.

Aralıklı olarak çalışan ancak küçük bir aralıkta çok yüksek tepe torkuna ihtiyaç duyan bir robot eklemi için harmonik redüktör yine de daha iyi bir seçim olabilir.

7. Rijitlik ve Mekanik Uyumluluk

Bir DD motoru ile bir harmonik redüktörü karşılaştırırken sistem rijitliği genellikle göz ardı edilir.

DD motor, dişli kutusunu ortadan kaldırarak mekanik uyumluluğun önemli bir kaynağını ortadan kaldırır.

Yük doğrudan motora bağlıdır.

Bu, mekanik sistemi basitleştirebilir ve tork iletiminin şeffaflığını artırabilir.

Ancak, bir DD sisteminin genel rijitliği yine de motor gövdesine, yataklara, şafta, montaj yapısına ve makine çerçevesine bağlıdır.

Harmonik redüktörün kendine özgü burulma rijitliği özellikleri vardır.

Esnek dişli, çalışma sırasında elastik olarak deforme olacak şekilde kasıtlı olarak tasarlanmıştır.

Bu, harmonik iletim prensibini sağlarken aynı zamanda bir dereceye kadar burulma uyumluluğu da getirir.

Normal robot hareketleri için bu mutlaka bir dezavantaj değildir.

Aslında, harmonik redüktörün mekanik özellikleri servo kontrolüyle iyi çalışabilir ve robotun düzgün hareketine katkıda bulunabilir.

Ancak son derece yüksek bant genişliğine sahip kuvvet kontrol uygulamalarında, mekanik uyumluluk kontrol modeline dahil edilmelidir.

8. Kodlayıcı Gereksinimleri

DD motorlar ve harmonik redüktörler karşılaştırılırken enkoder seçimi özellikle önemlidir.

DD motorlarda, enkoder doğrudan çıkış pozisyonuyla ilişkilidir.

Bu nedenle, kodlayıcıdaki herhangi bir hata doğrudan çıkış ölçümüne yansır.

Bu durum şu konularda yüksek talepler doğurmaktadır:

• kodlayıcı çözünürlüğü

• kodlayıcı doğruluğu

• kurulum eşmerkezliliği

• termal kararlılık

• servo ayarı

Yüksek çözünürlüklü mutlak kodlayıcılar, hassas dijital diferansiyel (DD) uygulamalarında yaygın olarak kullanılmaktadır.

Harmonik redüktör, motor ve çıkış arasında mekanik bir redüksiyon oranı sağlar.

Bu, çıkıştan bakıldığında motor tarafındaki enkoder çözünürlüğünün mekanik indirgeme oranıyla fiilen çarpıldığı anlamına gelir.

Ancak mühendisler bunu, redüktörün tüm konumlandırma hatalarını otomatik olarak ortadan kaldırdığı şeklinde yorumlamamalıdır.

Redüktör, kendine özgü iletim hataları, burulma deformasyonu, sıcaklığa bağlı değişiklikler ve mekanik toleranslar getirir.

Öyleyse:

Yüksek kodlayıcı çözünürlüğü, otomatik olarak yüksek sistem doğruluğu anlamına gelmez.

Kodlayıcı, iletim mekanizması, rulmanlar, mekanik yapı ve kontrol algoritması birlikte ele alınmalıdır.

9. Güvenilirlik, Bakım ve Kullanım Ömrü

Bir DD motorunun mekanik iletim yapısı nispeten basittir.

Dişli yağlaması gerektiren bir şanzıman bulunmamaktadır ve mekanik iletim döngülerine maruz kalan esnek dişliler veya dişli çarklar da yoktur.

Bu, bakım gereksinimlerini azaltabilir.

Bakım erişiminin zor olduğu temiz oda yarı iletken ekipmanları veya makineleri için bu çok değerli olabilir.

Ancak, bir DD motoru mutlak anlamda bakım gerektirmeyen bir motor değildir.

Rulmanlar, enkoder sistemleri, soğutma sistemleri ve elektrikli bileşenler için hala kullanım ömrü hususları dikkate alınmalıdır.

Harmonik redüktörün ayrıca uygun şekilde yağlanması gerekir ve nominal yük, hız, sıcaklık ve çalışma döngüsü aralığında çalıştırılmalıdır.

Esnek dişli mili kritik bir bileşendir ve çalışma sırasında tekrarlanan elastik deformasyona maruz kalır.

Bu nedenle, redüktör seçimi yapılırken tüm harmonik redüktörlerin aynı ömre sahip olduğu varsayımı yerine, beklenen kullanım ömrü dikkate alınmalıdır.

Sürekli çalışan yüksek çevrimli bir robot eklemi için, redüktörün yorulma ömrü önemli bir seçim faktörü haline gelebilir.

Kontrollü koşullar altında çalışan temiz oda döner tablası için, çift beslemeli motorun bakım avantajları daha da önem kazanabilir.

10. DD Motor mu, Harmonik Redüktör mü: Uygulamanız İçin Hangisi Daha İyi?

Evrensel bir kazanan yok.

Doğru seçim, ekipmanın mekanik gereksinimlerine bağlıdır.

Hassas Döner Tablalar için DD Motoru

DD motorlar özellikle aşağıdaki gibi uygulamalar için uygundur:

Yarı iletken inceleme platformları, gofret inceleme ekipmanları, hassas indeksleme masaları, optik inceleme sistemleri, lazer işleme makineleri ve yüksek hızlı döner konumlandırma sistemleri.

Bu uygulamalar doğrudan tahrik, düşük mekanik boşluk, hızlı tepki ve düzgün dönüşten faydalanabilir.

Örneğin, bir yarı iletken inceleme döner tablası, açısal konumlandırma doğruluğuna, tekrarlanabilirliğe, titreşim kontrolüne ve hızlı indekslemeye öncelik verebilir.

Bu durumda, DD motorun avantajları, daha büyük çapı ve daha yüksek ilk maliyetinden daha ağır basabilir.

Robot Eklemleri için Harmonik Redüktör

Harmonik redüktörler özellikle şu alanlarda caziptir:

Endüstriyel robot eklemleri, işbirlikçi robotlar, insansı robot eklemleri, kamera gimbal'leri, AGV direksiyon mekanizmaları ve kompakt döner aktüatörler.

Asıl sebep sadece hassasiyet değil.

Şunların birleşimidir:

Yüksek redüksiyon oranı + yüksek tork yoğunluğu + kompakt boyutlar + düşük boşluk.

Robot omuz veya bilek ekleminin montaj alanı sınırlıdır.

Büyük bir DD motor kullanmak, eklem çapını ve ağırlığını artırabilir.

Harmonik redüktör, tasarımcının daha küçük bir yüksek hızlı servo motor kullanırken yüksek çıkış torku üretmesine olanak tanır.

Bu, harmonik iletimin en önemli pratik avantajlarından biridir.

İşbirlikçi Robotlar için DD Motor ve Harmonik Redüktör Karşılaştırması

İşbirlikçi robotlar, hem hassasiyet hem de insanlarla etkileşim gerektirdikleri için özel bir değerlendirmeyi hak ediyorlar.

DD motor, doğrudan tork iletimi sağlar ve mükemmel tork tepkisi sunabilir.

Bu, kuvvet kontrolü açısından faydalı olabilir.

Ancak, yüksek çıkış torkuna ihtiyaç duyulduğunda motorun boyutu nispeten büyük olabilir.

Harmonik redüktör, daha kompakt bir bağlantı yapısı sağlayabilir.

Düşük boşluk payı ve yüksek tork yoğunluğu, onu işbirlikçi robot eklemlerinde yaygın olarak kullanılabilir hale getirir.

Dezavantajı ise mekanik aktarımın, kuvvet kontrol algoritmaları tasarlanırken dikkate alınması gereken uyumluluk ve aktarım özelliklerini beraberinde getirmesidir.

Dolayısıyla, işbirlikçi robot uygulamaları için soru, DD'nin mi yoksa harmonik yöntemin mi "daha iyi" olduğuyla sınırlı değildir.

Tasarımcı şu hususları değerlendirmelidir:

Eklem torku, eklem hızı, robot yükü, dış kuvvet gereksinimleri, eklem çapı, ağırlık, geri sürüş kabiliyeti, rijitlik, kontrol bant genişliği ve güvenlik stratejisi.

CNC Döner Tablalar için DD Motor mu Yoksa Harmonik Redüktör mü?

CNC döner tablalar, bir diğer faydalı karşılaştırma olanağı sunmaktadır.

Hassas bir CNC döner tabla şunları gerektirebilir:

• yüksek açısal konumlandırma doğruluğu

• yüksek tekrarlanabilirlik

• düzgün enterpolasyon

• hızlı indeksleme

• yüksek sertlik

• sürekli çalışma

• düşük titreşim

DD motorlar, motorun tablayı doğrudan tahrik etmesi nedeniyle yüksek hızlı doğrudan tahrikli döner tablalar için oldukça cazip olabilir.

Bu, şanzımandaki boşluğu ortadan kaldırır ve şanzıman mimarisini basitleştirebilir.

Ancak, döner tabla nispeten kompakt bir yapıda yüksek tork gerektirdiğinde, harmonik redüktör yine de faydalı olabilir.

Doğru seçim büyük ölçüde tabla çapına, iş parçasının ataletine, gerekli hıza, kesme kuvvetine, ivmeye ve konumlandırma hassasiyetine bağlıdır.

Ağır işleme uygulamalarında, komple döner eksenin mekanik rijitliği ve yük taşıma kapasitesi, sadece boşluğu ortadan kaldırmaktan daha önemli olabilir.

DD Motoru Ne Zaman Seçmelisiniz?

Doğrudan tork kontrolüne ve dinamik tepkiye büyük önem verilen uygulamalarda DD motor dikkate alınmaya değerdir.

Tipik durumlar şunlardır:

• düşük ila orta çıkış hızı

• yüksek konumlandırma doğruluğu

• sık hızlanma ve yavaşlama

• sık sık yön değiştirme

• sürekli dönme hareketi

• minimum mekanik iletim

• düşük bakım gereksinimleri

• yeterli montaj çapı

Tipik uygulama alanları arasında yarı iletken ekipmanları, denetim sistemleri, hassas döner tablalar, optik ekipmanlar, yüksek hızlı indeksleme makineleri ve seçilmiş robot eklemleri yer almaktadır.

Harmonik Redüktör Ne Zaman Daha İyi Bir Seçimdir?

Kompaktlık ve tork yoğunluğunun temel tasarım kısıtlamaları olduğu durumlarda, harmonik redüktör genellikle daha cazip bir seçenektir.

Tipik durumlar şunlardır:

• yüksek çıkış torku

• sınırlı kurulum alanı

• yüksek indirgeme oranı

• düşük geri tepme

• kompakt robot eklemleri

• yüksek yük-ağırlık gereksinimleri

• orta ila yüksek konumlandırma doğruluğu

• Girişte servo motor hızı mevcuttur.

Tipik uygulama alanları arasında endüstriyel robotlar, işbirlikçi robotlar, insansı robotlar, robotik döner aktüatörler, kamera sistemleri, AGV yönlendirme mekanizmaları ve kompakt otomasyon ekipmanları yer almaktadır.

DD Motor ve Harmonik Redüktör Her Zaman Rakip Değildir

Önemli bir nokta şu ki, DD motorlar ve harmonik redüktörler her uygulamada mutlaka birbirleriyle rekabet etmezler.

Çeşitli mekanik sorunları çözüyorlar.

DD motor, mekanik redüksiyon aşamasını ortadan kaldırır.

Harmonik redüktör, kompakt, yüksek oranlı bir mekanik şanzıman oluşturur.

Bazı sistemlerde en iyi çözüm, farklı eksenlerde farklı teknolojileri içerebilir.

Örneğin, hassas otomasyon makinelerinde yüksek hızlı döner konumlandırma eksenlerinde DD motorlar kullanılırken, kompakt yardımcı döner eksenlerde harmonik redüktörler kullanılabilir.

Bir robot, yüksek torklu eklemlerde harmonik iletim kullanabilirken, başka bir mekanizma düşük atalet ve tork geçirgenliğinin daha önemli olduğu durumlarda doğrudan tahrik kullanır.

Bu nedenle, en iyi mühendislik yaklaşımı, her bir eksenin gereksinimlerine göre iletim mimarisini seçmektir.

DD Motor mu, Harmonik Redüktör mü: Hızlı Seçim Kılavuzu

DD Motor mu, Harmonik Redüktör mü: Nihai Karar

DD motor ve harmonik redüktör arasında seçim yaparken geri tepme, tork veya fiyat gibi tek bir özelliğe dayanılmamalıdır.

Doğrudan tork iletimi, yüksek dinamik tepki, düzgün hareket ve minimum mekanik iletimden fayda sağlayan makineler için DD motorlar caziptir.

Harmonik redüktör, makinenin yüksek tork yoğunluğu, kompakt boyutlar, yüksek redüksiyon oranları ve düşük boşluk gerektirdiği durumlarda cazip bir seçenektir.

Hassas döner tablalar, yarı iletken ekipmanları, optik sistemler ve yüksek hızlı indeksleme mekanizmaları için, doğrudan tahrikli döner motor önemli avantajlar sağlayabilir.

Robot eklemleri, işbirlikçi robotlar, insansı robotlar ve kompakt döner aktüatörler için, bir Harmonik Redüktör veya Harmonik Dişli Kutusu genellikle tork, boyut, doğruluk ve maliyet arasında daha iyi bir denge sağlayabilir.

Dolayısıyla en önemli mühendislik ilkesi basittir:

Önce motoru veya redüktörü seçmeyin. Önce hareket mimarisini seçin.

Gerekli tork, hız, atalet, konumlandırma hassasiyeti, çalışma döngüsü, montaj alanı, rijitlik, termal koşullar ve bakım gereksinimleri tanımlandıktan sonra, uygun döner tahrik teknolojisini belirlemek çok daha kolay hale gelir.

Ekipman üreticileri için bu yaklaşım, DD motorları, harmonik redüktörleri, planet redüktörleri ve entegre döner aktüatörleri yalnızca katalog özelliklerine göre karşılaştırmak yerine, aynı uygulamaya özgü temelde değerlendirmeyi mümkün kılar.

Sıkça Sorulan Sorular: DD Motor mu, Harmonik Redüktör mü?

DD motor, harmonik redüktörden daha mı hassastır?

Mutlaka öyle değil.

DD motor, mekanik dişli boşluğunu ortadan kaldırır; bu da hassas hareket için büyük bir avantajdır. Bununla birlikte, nihai sistem doğruluğu ayrıca enkoder doğruluğuna, yatak salınımına, mekanik sertliğe, termal deformasyona, servo ayarına ve montaja da bağlıdır.

Yüksek kaliteli bir harmonik redüktör, çok düşük boşluk payı sağlayabilir ve doğru tasarlanmış bir servo sisteminde mükemmel konumlandırma performansı sunabilir.

DD motor, robot eklemleri için daha mı iyidir?

Her zaman değil.

DD motorlar mükemmel tork tepkisi ve doğrudan kuvvet iletimi sağlayabilir, ancak yüksek torklu DD motorlar nispeten büyük çaplar gerektirebilir.

Kompakt robot eklemleri için harmonik redüktörler genellikle tork yoğunluğu, redüksiyon oranı, boyut ve düşük boşluk açısından daha iyi bir kombinasyon sunar.

DD motorlar neden genellikle daha büyüktür?

Çift beslemeli (DD) motorlarda torku çoğaltacak bir dişli kutusu bulunmaz.

Motorun kendisi gerekli çıkış torkunu üretmelidir. Motorun etkin yarıçapını ve aktif manyetik hacmini artırmak, torku artırmanın bir yoludur ve bu da daha büyük bir motor çapına yol açabilir.

Bir harmonik redüktör sıfır boşluk sağlayabilir mi?

Hassas bir harmonik redüktör son derece düşük boşluk sağlayabilir, ancak tamamen dişlisiz bir doğrudan tahrik sistemiyle eşdeğer olarak tanımlanmamalıdır.

Mekanik şanzımanın kendine özgü sertliği, elastik deformasyonu, üretim toleransları ve iletim özellikleri vardır.

CNC döner tablalar için hangisi daha iyi?

İkisi de uygun olabilir.

DD motorlar, doğrudan tahrik, düzgün hareket ve hızlı indekslemenin önemli olduğu yüksek hızlı hassas döner tablalar için özellikle caziptir.

Yüksek tork ve kompakt tasarımın daha önemli olduğu durumlarda harmonik redüktörler cazip olabilir.

Son karar verilirken iş parçasının ataleti, kesme kuvveti, tabla çapı, hız, ivme, konumlandırma hassasiyeti ve rijitlik dikkate alınmalıdır.

Yarı iletken ekipmanları için hangisi daha iyi?

DD motorlar, doğrudan tahrik, düşük mekanik boşluk ve hızlı tepki süreleri sağladıkları için hassas döner konumlandırma ve inceleme ekipmanları için sıklıkla tercih edilir.

Ancak nihai seçim, ekipmanın özel mimarisine, taşıma kapasitesine, temiz oda gereksinimlerine, hıza, doğruluğa ve termal kısıtlamalara bağlıdır.

Çözüm

DD Motor ile Harmonik Redüktör arasındaki karşılaştırma, nihayetinde döner harekete yönelik iki farklı yaklaşım arasındaki bir karşılaştırmadır.

DD motor, mekanik redüksiyon aşamasını ortadan kaldırarak doğrudan tork üretimine, yüksek dinamik tepkiye ve minimum mekanik iletime odaklanır.

Harmonik redüktör, yüksek tork yoğunluğu ve kompakt mekanik entegrasyon sağlamak için yüksek oranlı bir gerinim dalgası dişli mekanizması kullanır.

İki teknolojiden hiçbiri evrensel olarak üstün değildir.

Doğru çözüm, makinenin gerçekte neye ihtiyacı olduğuna bağlıdır.

Hassas döner tablalar, yarı iletken inceleme sistemleri, optik ekipmanlar ve yüksek hızlı indeksleme için DD motorları önemli avantajlar sağlayabilir.

Robot eklemleri, işbirlikçi robotlar, insansı robotlar, kompakt döner aktüatörler ve diğer alan kısıtlamalı mekanizmalar için harmonik redüktörler, tork, boyut, doğruluk ve mekanik entegrasyonun daha pratik bir kombinasyonunu sunabilir.

Dolayısıyla, yeni nesil otomasyon ve robotik ekipmanları tasarlayan mühendisler için asıl soru "DD Motor mu, Harmonik Redüktör mü?" değildir.

Şöyledir:

“Mevcut mekanik, termal, kontrol ve maliyet kısıtlamaları dahilinde hangi döner tahrik mimarisi gerekli performansı sağlar?”
