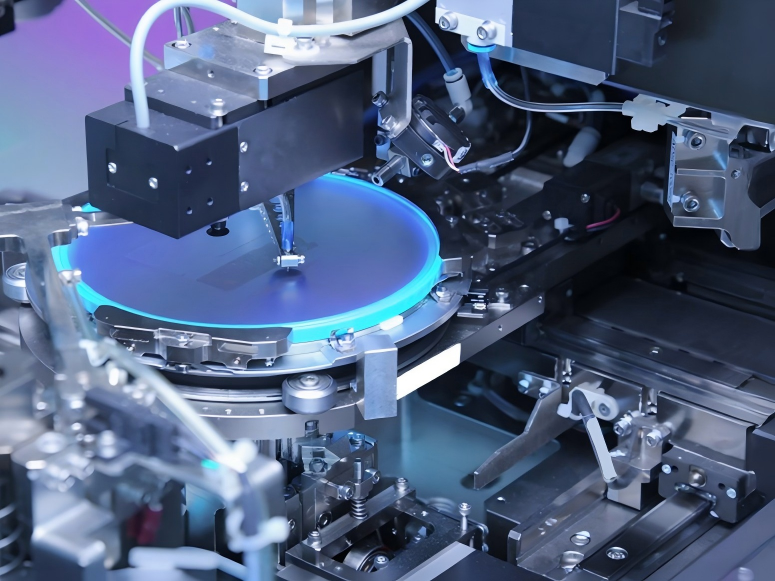

Yarı İletken Paketleme Ekipmanları için Harmonik Döner Aktüatör vs. Harmonik Redüktör vs. Doğrudan Tahrikli Tork Motoru

giriiş

Gelişmiş yarı iletken paketleme teknolojisinin yaygınlaşması, yerleştirme doğruluğu, ekipman verimliliği, tekrarlanabilirlik ve uzun vadeli hareket kararlılığı üzerinde eş zamanlı bir baskı oluşturmaktadır. Kalıp bağlama, gofret hizalama, çip denetimi ve yüksek yoğunluklu paketleme süreçleri daha sıkı toleranslara ve daha kısa çevrim sürelerine doğru ilerledikçe, döner eksen artık sadece açısal konumu değiştirme mekanizması olmaktan çıkmaktadır.

Ambalaj ekipmanı üreticileri için daha önemli mühendislik sorusu şudur:

Hassas bir döner eksen gerektiğinde, makine harmonik döner aktüatör mü , servo motorlu harmonik redüktör mü yoksa direkt tahrikli tork motoru mu kullanmalıdır?

Cevap, döner eksenin yük ataletini, ivmeyi, yerleşme süresini, açısal konumlandırmayı, burulma rijitliğini, termal kaymayı, mekanik entegrasyonu ve sürekli çevrim kararlılığını nasıl ele almasının beklendiğine bağlıdır.

Bu durum özellikle kalıp bağlama ve gelişmiş paketleme ekipmanlarında önemlidir. Döner bir eksen yalnızca küçük bir açısal düzeltme yapması gerekebilir, ancak istikrarlı konumlandırma performansını korurken bu hareketi binlerce kez tekrarlaması gerekebilir. Bu nedenle, yalnızca nominal doğruluk spesifikasyonu, bir hareket çözümünün üretim ekipmanı için uygun olup olmadığını belirleyemez.

1. Gelişmiş Ambalajlamada Döner Hareketin Önemi Neden Arttı?

Yarı iletken paketleme alanındaki hassasiyet gereksinimleri giderek artan bir şekilde, işlemin altındaki hareket sistemine aktarılıyor.

Geleneksel paketlemede konumlandırma toleransları nispeten büyük olabilir. Ancak flip-chip, gelişmiş alt tabaka paketleme, çiplet entegrasyonu ve diğer yüksek yoğunluklu paketleme süreçlerinde hizalama aralığı çok daha daralır.

Bu nedenle hareket sisteminin aşağıdaki şartları sağlaması gerekmektedir:

• Yüksek konumlandırma tekrarlanabilirliği

• Düşük açısal hata

• Yüksek burulma rijitliği

• Kararlı dinamik yanıt

• Düşük titreşim

• Kısa yerleşme süresi

• Düşük termal kayma

Uzun üretim döngüleri boyunca istikrarlı performans

Daha da önemlisi, doğruluk ve verimlilik ayrı ayrı değerlendirilemez.

Hedef konumuna doğru bir şekilde ulaşan ancak aşırı denge süresi gerektiren bir döner eksen, UPH'yi azaltabilir. Tersine, yeterli yapısal rijitlik olmadan ivmeyi artırmak titreşime neden olabilir ve gerçek denge süresini uzatabilir.

Bu, daha pratik bir mühendislik hedefi yaratır:

Amaç sadece daha yüksek doğruluk elde etmek değil, aynı zamanda sürekli üretim boyunca hedef çevrim süresinde gerekli doğruluğu korumaktır.

Bu noktada döner şanzıman veya motor mimarisinin seçimi önem kazanır.

2. Döner Konumlandırma Performansını Gerçekte Ne Belirliyor?

Yarı iletken paketleme ekipmanları söz konusu olduğunda, tek bir bileşenin özelliklerine odaklanmak kolaydır.

Örneğin:

• Kodlayıcı çözünürlüğü

• Harmonik redüktör geri tepmesi

• Motor torku

• Platform tekrarlanabilirliği

Ancak döner eksenin nihai performansı, tüm hareket zinciri tarafından belirlenir.

Basitleştirilmiş bir sistem şu şekilde düşünülebilir:

Motor → Şanzıman → Rulman → Döner Yapı → Enkoder → Servo Kontrolü

Bu zincirdeki herhangi bir zayıflık, sınırlayıcı faktör haline gelebilir.

Öncelikle belirlenmesi gereken parametre, toplam dönme ataletidir:

• Toplam = Platform + İş parçası + Bağlantı elemanı + Diğer

• Hızlanma sırasında:

• Tacc = Jtoplam × α

• Neresi:

• Tacc = ivme torku

• Jtotal = toplam dönme ataleti

• α = açısal ivme

Bu durum özellikle indeksleme uygulamaları için önem kazanmaktadır.

Bir yarı iletken paketleme makinesinin sürekli yüksek hızlı dönüşe ihtiyacı olmayabilir. Bunun yerine, aşağıdaki işlemleri tekrarlayarak gerçekleştirebilir:

hızlanmak → dönmek → yavaşlamak → yerleşmek → işlemek → yeniden başlatmak

Bu koşullar altında, ivme torku ve denge davranışı, nominal maksimum hızdan daha önemli olabilir.

3. Gerçek Denge: Hassasiyet, Verimlilik ve Mekanik Mimari

Sağladığınız orijinal sektör materyali önemli bir noktaya değiniyor:

Hassasiyet, verimle aynı şey değildir.

±3 μm @ 3σ gibi bir özellik, yalnızca statik veya belirtilmiş bir performans göstergesidir. Üretim ekipmanlarında daha zor olan sorun, bu performansı aşağıdaki koşullar altında korumaktır:

• Yüksek frekanslı çalışma

• Termal değişimler

• Tekrarlanan hızlanma ve yavaşlama

• Yüklerin değiştirilmesi

• Uzun çalışma süreleri

Bu nedenle yarı iletken ekipman tasarımcıları termal kararlılığa, yapısal sağlamlığa, geri besleme mimarisine ve hareket telafisine giderek daha fazla önem vermektedir.

Aynı prensip döner eksen için de geçerlidir.

Bu nedenle döner bir çözeltinin değerlendirilmesi yalnızca şu kriterlere dayanmamalıdır:

“Tepki ne kadar küçük?”

ama şu şekilde:

Eksen, üretim koşulları altında gerekli açısal konuma ne kadar hızlı ve tekrarlı bir şekilde ulaşabilir ve sabit kalabilir?

4. Harmonik Döner Aktüatör: Entegrasyon ve Tork Yoğunluğunun Önemli Olduğu Durumlar

Yarı iletken ekipmanlarda, özellikle döner eksenin yüksek tork yoğunluğu, düşük boşluk, kompakt kurulum ve entegre hareket kontrolünü birleştirmesi gerektiğinde, Harmonik Döner Aktüatör oldukça ilgi çekicidir.

Geleneksel motor ve redüktör mimarisinin aksine, entegre bir aktüatör, döner eksen içindeki mekanik arayüz sayısını azaltabilir.

Bu, şu alanlarda faydalı olabilir:

• Kalıp bağlama ekipmanı

• Yonga levha konumlandırma

• Çip hizalaması

• Döner muayene

• Hassas indeksleme

• Ambalaj denetimi

• Kompakt yarı iletken otomasyon modülleri

En önemli avantaj, aktüatörün birden fazla bileşen içermesi değil sadece.

Daha önemli soru şu:

Entegre mimari, gerekli dinamik performansı korurken mekanik hata zincirini basitleştirebilir mi?

Kompakt paketleme ekipmanları için bu önemli bir avantaj olabilir.

5. Harmonik Redüktör: OEM Hareket Sistemi Tasarımı İçin Daha Fazla Özgürlük

Harmonik indirgeyici farklı bir yaklaşım benimser.

Motor ve şanzımanın entegre edilmesi yerine, redüktör orijinal ekipman üreticisinin kendi hareket mimarisinin bir parçası haline gelir.

Bu, mühendislerin bağımsız olarak seçim yapmasına olanak tanır:

• Servo motor

• Motor ataleti

• Kodlayıcı

• Servo sürücü

• Kontrol platformu

• İndirgeme oranı

• Rulman düzeni

• Mekanik muhafaza

Bu esneklik, halihazırda standartlaştırılmış servo platformlarına sahip yarı iletken ekipman üreticileri için özellikle faydalı olabilir.

Örneğin, bir ekipman platformu birden fazla eksende 400 W veya 750 W'lık bir servo motor ailesi kullanıyorsa, harmonik redüktör, gerçek atalet ve tork gereksinimlerine göre bu motora uygun hale getirilebilir.

Dolayısıyla mühendislik avantajı entegrasyondan ziyade sistem esnekliğidir.

Bu özellik, Harmonik Redüktörü özellikle özelleştirilmiş döner eksenler ve OEM ekipman platformları için uygun hale getirir.

6. Direkt Tahrikli Tork Motoru: İndirgeme Aşamasının Ortadan Kaldırılması

Direkt tahrikli tork motoru aynı probleme ters yönden yaklaşıyor.

Motor, redüksiyon oranı yoluyla çıkış torkunu artırmak yerine, gerekli dönme torkunu doğrudan üretir.

Bu, mekanik indirgeme aşamasını ortadan kaldırır.

Yarı iletken ekipmanlarda, döner eksenin aşağıdaki gereksinimleri karşılaması durumunda bu özellik cazip olabilir:

• Yüksek dinamik tepki

• Düzgün dönüş

• Minimum mekanik iletim hatası

• Hızlı ivmelenme ve yavaşlama

• Sürekli dönme hareketi

• Yüksek açısal çözünürlük

Ancak, redüktörün ortadan kaldırılması, tüm hareket hatalarını otomatik olarak ortadan kaldırmaz.

Nihai performans şunlara bağlıdır:

Motor + Enkoder + Rulman + Döner Yapı + Kontrol + Termal Kararlılık

Dolayısıyla doğrudan tahrik mimarisi, eksiksiz bir sistem olarak değerlendirilmelidir.

7. Kalıp Bağlama İçin Hangi Mimari Daha İyidir?

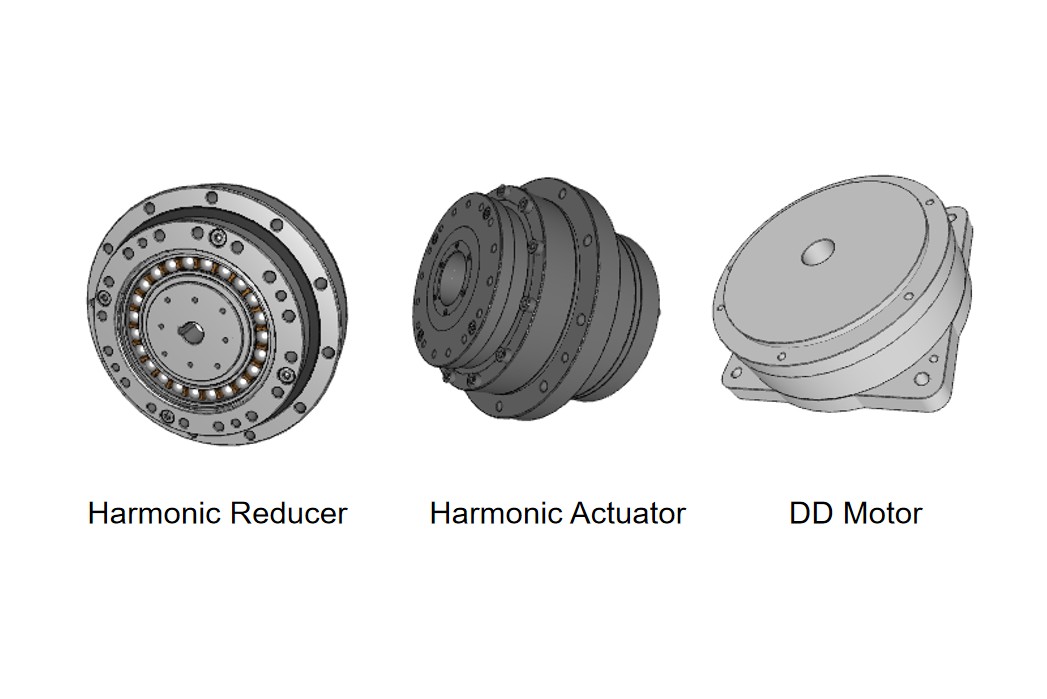

Bu noktada üç teknoloji, gerçek ekipman tasarımı perspektifinden karşılaştırılmalıdır.

Bir kalıp yapıştırma makinesi birden fazla hareket ekseni kullanabilir.

X/Y sistemi hassas konumlandırma yaparken, θ ekseni kalıp ve alt tabaka arasındaki açısal hatayı telafi edebilir.

θ ekseni genellikle şunlara ihtiyaç duyar:

• Küçük açısal düzeltme

• Yüksek tekrarlanabilirlik

• Hızlı yerleşme

• Düşük titreşim

• Tekrarlanan döngülerde istikrarlı performans

Bu tip eksenler için, Harmonik Döner Aktüatör, tork yoğunluğu, kompaktlık, redüksiyon oranı ve konumlandırma performansı arasında kullanışlı bir denge sağlayabilir.

Orijinal ekipman üreticisinin (OEM) halihazırda tercih ettiği bir servo motoru varsa ve motor-şanzıman kombinasyonu üzerinde tam kontrol sahibi olmak istiyorsa, harmonik redüktör cazip hale gelir.

Dinamik tepki ve doğrudan döner kontrolün tork çarpımından daha önemli olduğu durumlarda, doğrudan tahrikli tork motoru tercih edilebilir.

Dolayısıyla, doğru karar yalnızca teknoloji adına değil, makine mimarisine de bağlıdır.

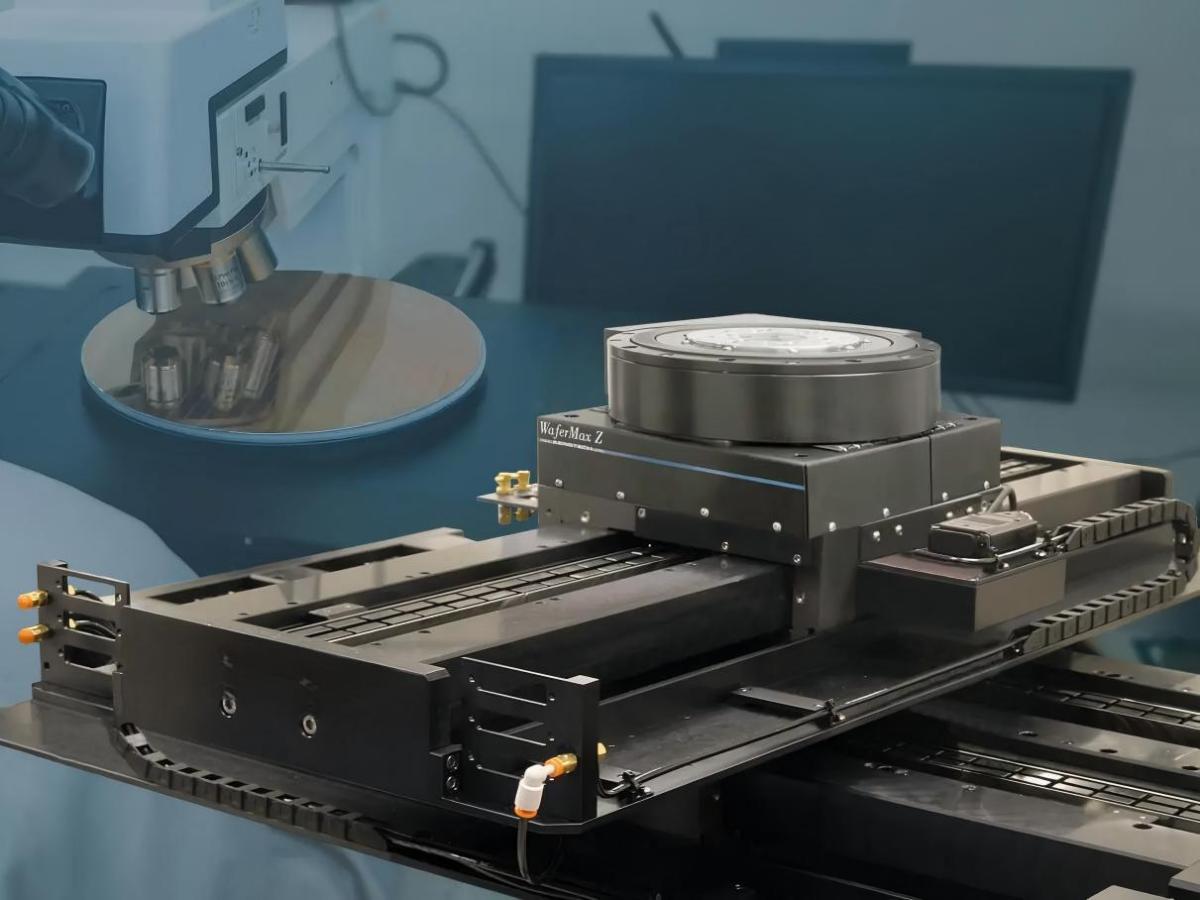

8. Yonga Levha Hizalama ve İncelemesinde Döner Hareket

Yonga levha hizalama ve inceleme işlemleri, başka bir dizi gereksinimi de beraberinde getirir.

Döner eksenin aşağıdakilerle birlikte çalışması gerekebilir:

Görüş → Pozisyon Hesaplama → Döner Düzeltme → Servo Geri Beslemesi

Düzeltme açısı küçük olabilir, ancak hareket üretim döngüsü boyunca tekrar tekrar meydana gelebilir.

Burada önemli parametreler şunlardır:

• Açısal konumlandırma doğruluğu

• Tekrarlanabilirlik

• Yerleşme zamanı

• Kodlayıcı çözünürlüğü

• Mekanik rijitlik

• Termal kayma

Eksenin yüksek oranda küçültülmesi ve kompakt entegrasyon gerektirdiği durumlarda harmonik döner aktüatör avantajlı olabilir.

Doğrudan tahrikli tork motoru, yüksek dinamik tepki ve sürekli düzgün dönüş gerektiren uygulamalarda avantajlı olabilir.

Harmonik redüktör, ekipman üreticisinin kendi motor ve servo mimarisini entegre etmek istediği durumlarda esnek bir çözüm sunabilir.

9. Hassas İndeksleme: Hızlanma Torkunu Göz Ardı Etmeyin

Orijinal materyalinizdeki hesaplama mantığı burada özellikle değerli.

İndekslemeli döner tabla için:

Tacc = J × α

Gerekli motor torku yalnızca yük kütlesiyle belirlenmez.

Tasarımcının dikkate alması gerekenler:

• Döner tabla ataleti

• İş parçası dağıtımı

• Armatür ataleti

• Dönme açısı

• Hızlanma süresi

• Yavaşlama süresi

• Çevrim süresi

Örneğin, birden fazla yarı iletken bileşen taşıyan döner bir tabla, toplam kütle özellikle büyük olmasa bile nispeten yüksek bir eylemsizlik momentine sahip olabilir.

Ekipman, ivmeyi artırarak çevrim süresini kısaltmaya çalışırsa, gerekli ivme torku da buna bağlı olarak artar.

Bu, doğrudan bir ilişki yaratır:

Daha kısa çevrim süresi → daha yüksek ivme → daha yüksek tork ihtiyacı → daha yüksek yapısal ve kontrol gereksinimleri

Bu nedenle, redüktör seçimini yalnızca nominal çıkış torkuna göre yapmak yeterli değildir.

10. Harmonik Redüktör ve Harmonik Döner Aktüatör: Atalet Eşleşmesi Önemlidir

Harmonik redüktör veya harmonik döner aktüatör ile servo motor kullanıldığında, motor tarafına yansıyan yük ataleti yaklaşık olarak şöyledir:

• Jmotor-tarafı = Jyük / i²

• Burada i, indirim oranıdır.

Bu, yüksek indirgeme oranının hassas döner sistemlerde faydalı olmasının nedenlerinden biridir.

Ancak tasarımcılar, daha yüksek bir indirgeme oranını otomatik olarak daha iyi olarak yorumlamamalıdır.

Aşırı yüksek bir oran şu durumlara yol açabilir:

• Maksimum çıkış hızı

• Dinamik yanıt

• İletim verimliliği

• Motor çalışma aralığı

Bu nedenle doğru oran, aşağıdaki hususlar dengelenerek seçilmelidir:

Tork + Atalet + Hız + Yerleşme Süresi + Çevrim Süresi

En yüksek indirim oranını seçmek yerine.

11. Direkt Tahrik ve Harmonik Aktarım: Temel Mühendislik Farkı

Hareket zinciri açısından bakıldığında karşılaştırma daha net hale gelir.

Harmonik iletim

Servo Motor → Harmonik Redüktör → Döner Yük

veya

Entegre Motor → Harmonik Redüktör → Döner Yük

İndirgeme kademesi torku çoğaltır ve daha küçük, daha yüksek hızlı bir motorun daha büyük bir yükü sürmesine olanak tanır.

Direkt tahrik

Tork Motoru → Döner Yük

Motor, yükü doğrudan tahrik eder.

Bu şu anlama gelir:

• Harmonik çözüm

Daha uygun olduğu durumlar:

• Yüksek tork

• Yüksek indirgeme oranı

• Kompakt kurulum

• Hassas indeksleme

• Yüksek yük taşıma kapasitesine sahip döner eksenler

• Doğrudan tahrik çözümü

Daha uygun olduğu durumlar:

• Yüksek dinamik tepki

• Sürekli dönüş

• Pürüzsüz hareket

• Yüksek hızlı konumlandırma

Mekanik indirgemenin istenmediği uygulamalar

İki mimari tarzdan hiçbirisi evrensel olarak diğerinden üstün kabul edilmemelidir.

12. Peki ya içi boş döner tablalar?

Orijinal materyal ayrıca önemli bir uygulama alanına da dikkat çekiyor: içi boş döner platformlar.

Yarı iletken ekipmanların sıklıkla yönlendirme yapması gerekir:

• Kablolar

• Pnömatik tüpler

• Vakum hatları

• Sensör kablolaması

• Optik bileşenler

• Döner eksenin merkezinden geçerek.

Bu nedenle, içi boş döner mimari önemli mekanik avantajlar sağlayabilir.

Döner eksenin ayrıca aşağıdaki gereksinimleri de içerdiği uygulamalar için:

• Yüksek indirgeme oranı

• Düşük tepki

• Yüksek tork

• Kompakt entegrasyon

İçi boş yapıya sahip bir harmonik döner aktüatör, geleneksel içi boş döner tablalara alternatif olabilir.

Temel seçim parametreleri şunları içermelidir:

• İçi boş çap

• Çıkış torku

• Radyal yük

• Eksenel yük

• İzin verilen an

• Tekrarlanabilirlik

• Maksimum hız

Bu durum, özellikle kablo yönlendirmesinin ve dahili sensör entegrasyonunun makine düzenini doğrudan etkileyebildiği yarı iletken ekipmanlar için geçerlidir.

13. Yarı İletken Ekipman Mühendisleri Neleri Karşılaştırmalı?

Mühendisler, yalnızca katalog özelliklerini karşılaştırmak yerine, sistem düzeyinde bir değerlendirme matrisi oluşturmalıdır.

Önemli sonuç şudur:

Doğru çözüm, yalnızca nominal doğruluk spesifikasyonuna değil, gerekli hareket profiline göre belirlenir.

14. Termal Kararlılığın Seçimi Nasıl Değiştirdiği

Bu, HONPINE makalesinde çok daha fazla vurgulanması gerektiğini düşündüğüm orijinal materyalinizin bir bölümü.

Yarı iletken paketlemede, makine uzun saatler boyunca aralıksız çalışabilir.

Döner eksen başlangıçta hedef konumuna tam olarak ulaşsa bile, termal genleşme zamanla değişebilir:

• Yön konumu

• Mekanik boyutlar

• Kodlayıcı referansı

• Motor özellikleri

• İletim davranışı

Bu nedenle mühendisler şunları değerlendirmelidir:

İlk doğruluk + termal kayma + uzun vadeli tekrarlanabilirlik

sadece ilk doğruluğa değil.

Bu durum, özellikle ekipmanların mikrometre düzeyinde yerleştirme doğruluğunu hedeflediği durumlarda büyük önem taşır.

Bu nedenle, döner aktüatör veya redüktör aşağıdakilerle birlikte değerlendirilmelidir:

• Mekanik yapı

• Isı üretimi

• Motor seçimi

• Kodlayıcı konumu

• Kontrol tazminatı

• Makine termal tasarımı

15. Üç Çözüm Arasında Nasıl Seçim Yapılır?

Pratik bir mühendislik kararı şu şekilde özetlenebilir:

Aşağıdaki durumlarda Harmonik Döner Aktüatör seçin:

• Döner eksenin kompakt olması gerekiyor.

• Yüksek çıkış torku gereklidir.

• Düşük geri tepme önemlidir.

• Yüksek indirgeme oranı faydalıdır.

• Entegre mimari, makineyi basitleştirebilir.

• Ekipmanın kurulum alanı sınırlıdır.

• Aşağıdaki durumlarda harmonik düşürücü seçin:

• Orijinal ekipman üreticisinin (OEM) zaten tercih ettiği bir servo motoru var.

• Motor seçimi esnek kalmalıdır.

• Döner eksen son derece özelleştirilebilir.

Üretici, bağımsız motor ve şanzıman tasarımı istiyor.

Birden fazla motor boyutunun desteklenmesi gerekiyor.

Aşağıdaki durumlarda doğrudan tahrikli tork motoru seçin:

• Yüksek dinamik tepki kritik öneme sahiptir.

• Sürekli dönüş gereklidir.

• Düzgün hareket önemlidir.

• Mekanik indirgeme ortadan kaldırılmalıdır.

• Motor, gerekli çıkış torkunu doğrudan sağlayabilir.

16. Yarı İletken Paketleme Ekipmanları İçin Daha İyi Bir Seçim Prensibi

Yarı iletken ekipman için seçim süreci şu sırayı izlemelidir:

Süreç gereksinimi

↓

Doğruluk ve tekrarlanabilirlik

↓

Hareket profili

↓

Yük ataleti

↓

Gerekli tork

↓

Yerleşme zamanı

↓

Termal kararlılık

↓

Mekanik mimari

↓

Motor / redüktör / aktüatör seçimi

Bu, şu şekilde başlamaktan daha güvenilirdir:

“Hangi redüktör en yüksek hassasiyete sahiptir?”

Çünkü en yüksek bileşen düzeyindeki hassasiyet, makine düzeyinde en iyi performansı mutlaka sağlamaz.

17. HONPINE'nin Hassas Döner Hareketlerdeki Rolü

İşte bu noktada HONPINE, makaleyi bir ürün reklamına dönüştürmeden doğal bir şekilde devreye girebilir.

Yarı iletken paketleme ekipmanları için HONPINE, birbirini tamamlayıcı üç döner hareket yaklaşımı sunabilir.

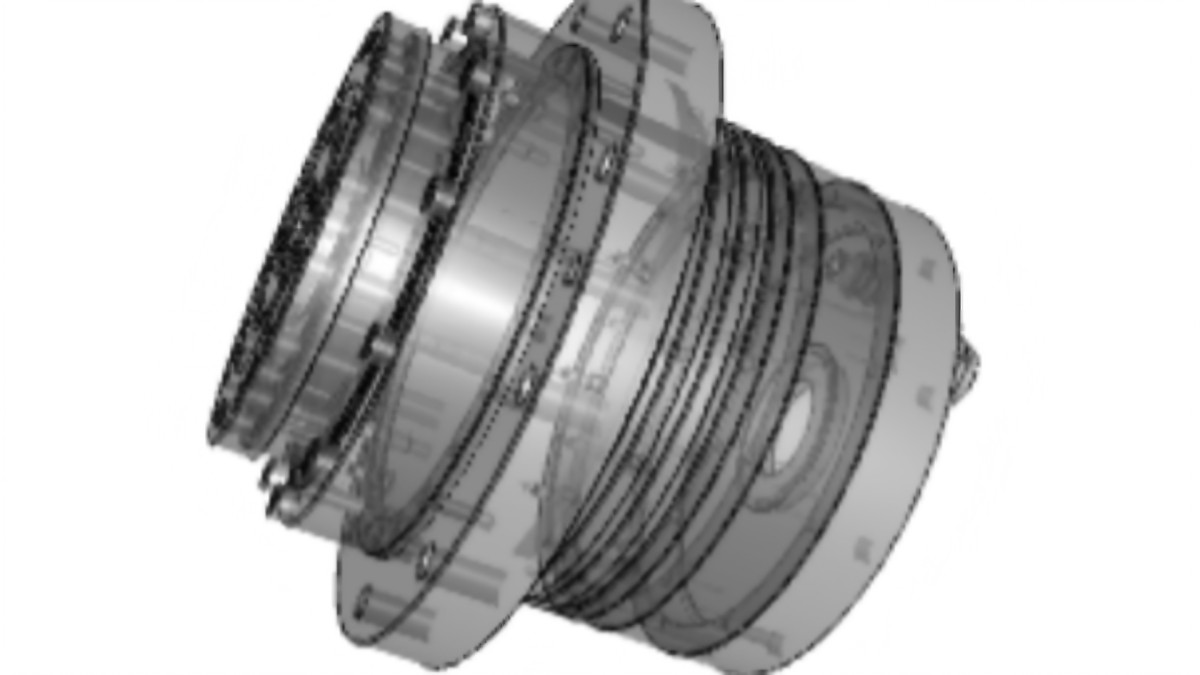

Harmonik Döner Aktüatör

Aşağıdaki gereksinimleri karşılayan kompakt entegre döner eksenler için:

hassasiyet + tork yoğunluğu + düşük boşluk + entegrasyon

Hassas Harmonik Redüktör

Aşağıdakileri gerektiren OEM'ler için:

Esnek motor eşleştirme + özelleştirilmiş şanzıman mimarisi + hassas konumlandırma

Çerçevesiz Tork Motoru

Aşağıdaki şartları gerektiren başvurular için:

Doğrudan tahrik + yüksek dinamik tepki + pürüzsüz döner hareket

Bu üç çözüm birbirinin yerine geçmek amacıyla tasarlanmamıştır.

Aynı hassas hareket ölçüm cihazı pazarında farklı mühendislik önceliklerine odaklanıyorlar.

Çözüm

Gelişmiş yarı iletken paketleme teknolojisinin gelişimi, ekipman üreticilerini yalnızca yerleştirme doğruluğunu değil, aynı zamanda UPH (saatteki işlem sayısı), yerleşme süresi, termal kararlılık ve uzun vadeli tekrarlanabilirliği de iyileştirmeye itiyor.

Döner hareket sistemleri için, Harmonik Döner Aktüatör, Harmonik Redüktör ve Direkt Tahrikli Tork Motoru arasındaki seçim, tek bir katalog spesifikasyonuna değil, komple hareket profiline göre yapılmalıdır.

Harmonik döner aktüatör, yüksek tork yoğunluğu, kompaktlık, düşük boşluk ve sistem entegrasyonunun önemli olduğu durumlarda özellikle uygundur.

Harmonik redüktör, OEM'lerin kendi servo motorlarını seçmek ve özelleştirilmiş bir iletim sistemi tasarlamak istediklerinde daha fazla esneklik sağlar.

Doğrudan tahrikli tork motoru, yüksek dinamik tepki, düzgün hareket ve doğrudan yük kontrolünün temel gereksinimler olduğu durumlarda cazip bir seçenektir.

Çip bağlama, gofret hizalama, hassas indeksleme, döner muayene, AOI ve yarı iletken paketleme ekipmanları için nihai seçim şu kriterlere göre yapılmalıdır:

Yük ataleti + tork + hız + ivme + yerleşme süresi + tekrarlanabilirlik + rijitlik + termal kararlılık + montaj alanı.

Amaç, yalnızca en yüksek nominal hassasiyete sahip bileşeni seçmek değildir.

Amaç, gerekli üretim hızında, sürekli ve güvenilir bir şekilde, gereken hassasiyeti koruyabilen bir döner eksen oluşturmaktır.
