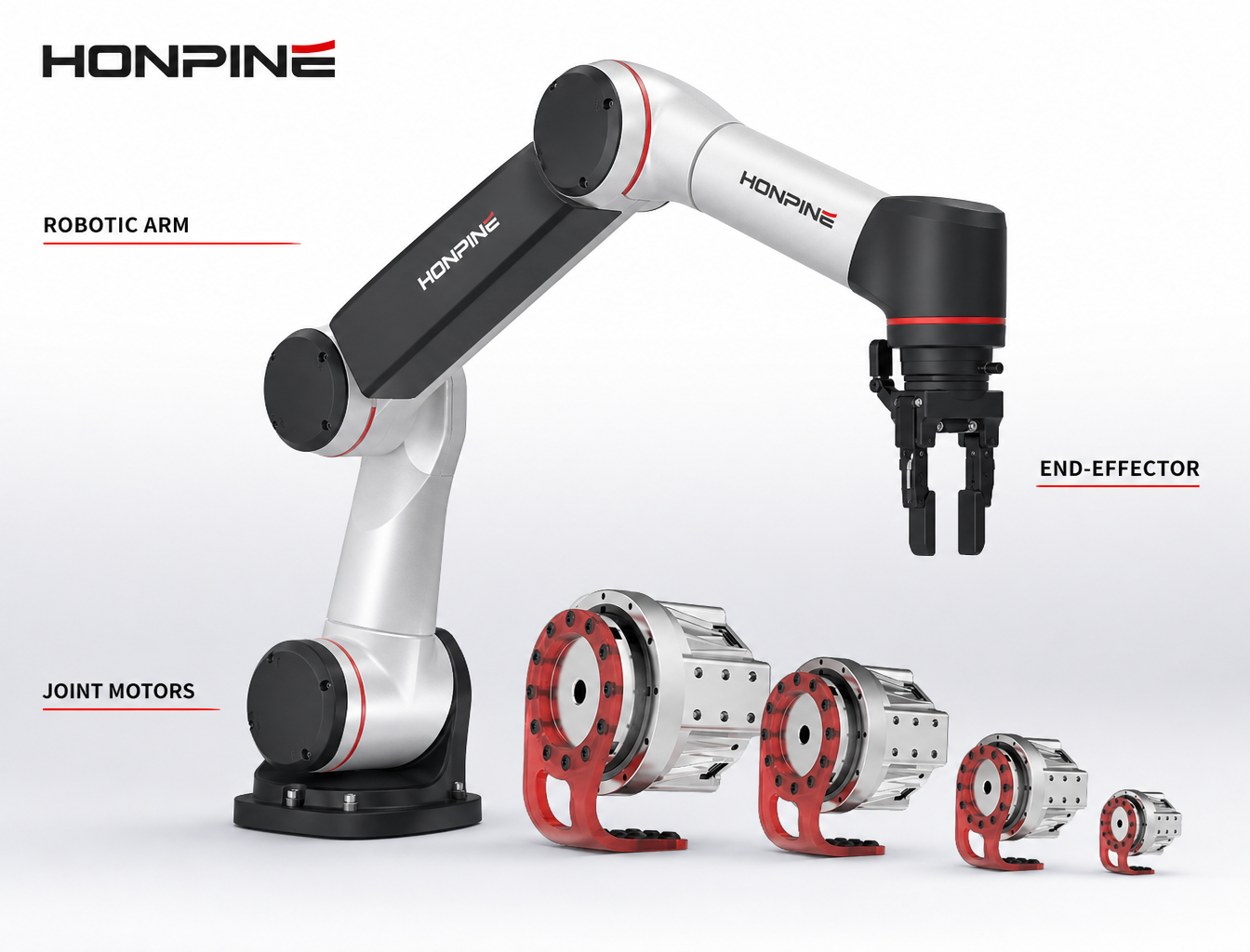

Daha İyi Uç Efektör Performansı için Robot Eklem Motoru Nasıl Seçilir?

Giriş

Bir robot kolu tasarlanırken, doğru robot eklem motorunun seçilmesi yalnızca en yüksek torku, en küçük boyutu veya en gelişmiş transmisyon teknolojisini seçmek değildir. Her robot ekleminin nihai amacı, uç efektörün hareketini ve performansını desteklemektir.

Bir robot kolunda kavrayıcı, vakumlu takım, kamera, kaynak torcu, denetim cihazı, dozajlama başlığı, tornavida veya başka özel bir takım kullanılabilir. Her uç efektör; taşıma kapasitesi, hareket hızı, ivmelenme, konumlandırma kararlılığı ve dinamik tepki için farklı gereksinimler oluşturur.

Bu nedenle robot eklem motoru seçimi, robot kolunun ucunda gereken performansla başlamalıdır.

Uç efektörün kütlesi, ağırlık merkezi, boyutları, hareket çevrimi, ivmelenme gereksinimleri ve çalışma görevi, robot eklemlerinden istenen performansı etkiler. Bu gereksinimler daha sonra motor torkuna, çıkış hızına, redüksiyon oranına, eklem kütlesine ve transmisyon özelliklerine dönüştürülebilir.

Birçok robotik sistemde, harmonik eklem motoru veya planet dişli eklem motoru etkili bir çözüm sağlayabilir. En iyi seçim, tek bir bileşenin spesifikasyonundan ziyade bütün robot kolunun nasıl performans göstermesi gerektiğine bağlıdır.

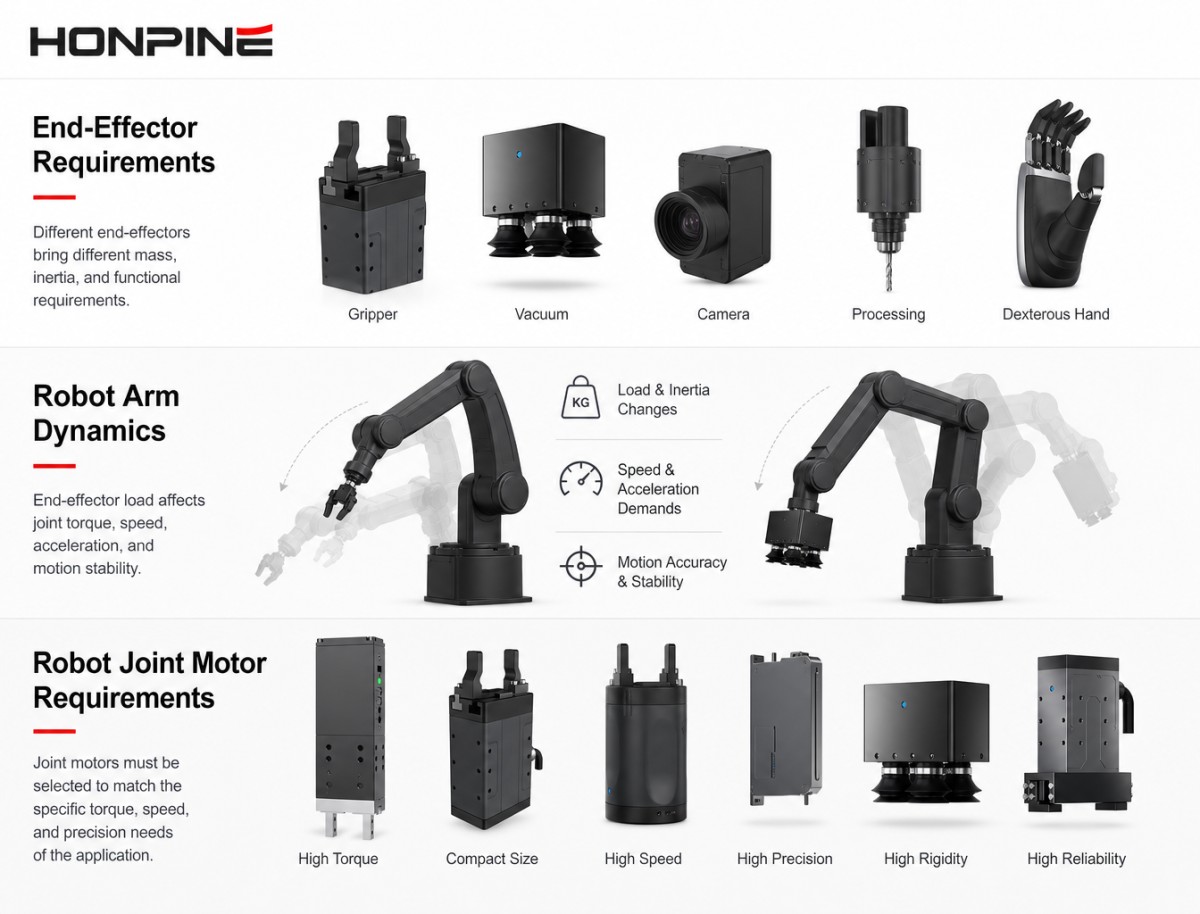

Bu makale, uç efektör gereksinimlerinin robot eklem motoru seçimini nasıl etkilediğini ve mühendislerin harmonik eklem motorlarını ve planet dişli eklem motorlarını gerçek robot kolu performansına göre nasıl değerlendirebileceğini açıklamaktadır.

Robot Eklem Motoru Seçimi Neden Uç Efektörle Başlamalıdır？

Uç efektör, robot kolunun gerçek işini gerçekleştirdiği noktadır.

Bir robot eklem motoru yalnızca tork üreterek değer yaratmaz. Amacı, uç efektörün bir iş parçasına veya çevresindeki ortama ulaşabilmesi, konumlanabilmesi, hızlanabilmesi, yavaşlayabilmesi ve etkileşime girebilmesi için robot kolunun bağlantılarını hareket ettirmektir.

Bu, robotun nihai performansının uç efektörde değerlendirilmesi gerektiği anlamına gelir.

Bir robot yeterli eklem torkuna sahip olsa da uç efektör performansı zayıf olabilir. Kol hızlı hareketten sonra titreşebilir, çok yavaş hızlanabilir, kararlı hale gelmek için aşırı zaman gerektirebilir veya dış yük altında konum değişiklikleri yaşayabilir.

Bu nedenle robot eklem motoru seçimindeki ilk adım, uç efektörün neyi başarması gerektiğini tanımlamak olmalıdır.

Gerekli yük kapasitesi, takım kütlesi, ağırlık merkezi, çalışma aralığı, maksimum hız, ivmelenme, konumlandırma kararlılığı ve çalışma çevrimi dikkate alınmalıdır.

Bu gereksinimler tanımlandıktan sonra mühendisler, bütün robot kolundan gereken performansı değerlendirebilir ve ardından her eksen için uygun robot eklem motorunu seçebilir.

Uç Efektör Kütlesi Robot Eklem Motoru Gereksinimlerini Nasıl Etkiler？

Uç efektör düzeneği çoğu zaman takımın kendisinden daha fazlasını içerir.

Tam bir robotik uç düzeneği; kavrayıcı, takım değiştirici, kuvvet sensörü, kamera, kablolar, konektörler, vakum bileşenleri, proses ekipmanı ve iş parçasını içerebilir.

Bu bileşenlerin tümü robot kolunun taşıdığı yüke katkıda bulunur.

Bununla birlikte, robot eklem motoru seçimi yalnızca kütleye dayanmamalıdır.

Ağırlık merkezinin konumu da aynı derecede önemlidir.

Kompakt ve ağır bir takım, robot flanşından önemli bir mesafe uzanan daha hafif bir takımdan daha düşük eklem momenti oluşturabilir.

Basitleştirilmiş bir statik koşul için yük momenti şu şekilde gösterilebilir:

T = m ×g×L

Burada T gerekli torku, m kütleyi, g yerçekimi ivmesini ve L eklem ekseni ile ağırlık merkezi arasındaki etkin mesafeyi ifade eder.

Robot kolu konum değiştirdikçe etkin kaldıraç kolu da değişebilir.

Bu, robot eklem motoru gereksinimlerinin tek bir statik konuma göre değil, tüm hareket aralığına göre hesaplanması gerektiği anlamına gelir.

Robot Eklem Motoru Seçilirken Takım Ataleti Neden Önemlidir？

Uç efektör kütlesi dinamik yükün yalnızca bir parçasıdır.

Takımın dönme ataleti, robot eklem motoru performansı üzerinde önemli bir etkiye sahip olabilir.

Dönme ekseninden büyük bir ofsete sahip bir takım, toplam kütlesi nispeten düşük olsa bile önemli ivmelenme torku gerektirebilir.

Dönme ataleti şu şekilde basitleştirilebilir:

J = m×r²

Burada J dönme ataletini, m kütleyi ve r kütle ile dönme ekseni arasındaki mesafeyi temsil eder.

Mesafeyle olan karesel ilişki, takım kütlesi ile dönme ekseni arasındaki mesafenin artırılmasının ataleti önemli ölçüde artırabileceği anlamına gelir.

İvmelenme ve yavaşlama sırasında robot eklem motoru ek tork üretmelidir.

Bu dinamik tork şu şekilde gösterilebilir:

T = J× α

Burada α açısal ivmedir.

Uzun kavrayıcılar, denetim takımları, kameralar, proses başlıkları veya uzatılmış takım değiştiricilerle donatılmış robot kollarında, atalet bu nedenle yük kapasitesiyle birlikte değerlendirilmelidir.

Statik torka göre yeterli görünen bir robot eklem motoru, hızlı hareket sırasında gereken dinamik performansı sağlayamayabilir.

Robot Eklem Motoru Kütlesi Robot Kolu Dinamiklerini Nasıl Etkiler？

Bir robot eklem motorunun kütlesi, robot kolunun kendi parçası haline gelir.

Bu özellikle robot tabanından daha uzakta bulunan eklemler için önemlidir.

Kolun ucuna yakın ağır bir eklem, diğer robot eklemleri için aşağı akış yükü haline gelir. Bu ek kütle her hareket çevriminde hızlandırılmalı ve yavaşlatılmalıdır.

Sonuç olarak, bir eksen için gereksiz derecede büyük bir eklem motoru seçmek diğer eksenlerin tork gereksinimlerini artırabilir.

Bu etki kümülatif hale gelebilir.

Daha büyük bir eklem motoru aşağı akış kütlesini artırabilir. Daha yüksek aşağı akış kütlesi daha büyük bir yukarı akış motoru gerektirebilir. Daha büyük yukarı akış motoru ise robotik yapıya daha fazla kütle ekler.

Bu nedenle robot eklem motoru seçiminde bütün robot kolunun kütle dağılımı dikkate alınmalıdır.

Yüksek hızlı uygulamalarda gereksiz uç kütlenin azaltılması, uç efektör ivmelenmesini iyileştirmeye ve tüm robot üzerindeki mekanik yükü azaltmaya yardımcı olabilir.

Tork Yoğunluğu Uç Efektör Performansı İçin Neden Önemlidir？

Robotik sistemler çıkış kapasitesini boyut ve kütleyle dengelemek zorunda olduğundan, tork yoğunluğu robot eklem motoru seçiminde önemli bir parametredir.

Yeterli torka sahip kompakt bir eklem motoru, robot kolunun boyutlarını azaltmaya yardımcı olabilir. Hafif bir eklem aşağı akış kütlesini azaltabilir. Daha düşük aşağı akış kütlesi, diğer eklemlerden gereken torku azaltabilir.

Bu faydalar uç efektörün dinamik performansını iyileştirebilir.

Ancak amaç yalnızca mümkün olan en küçük robot eklem motorunu seçmek değildir.

Yetersiz boyutlandırılmış bir motor, yetersiz sürekli torka, sınırlı termal kapasiteye veya zayıf aşırı yük kapasitesine sahip olabilir.

Amaç; çıkış torku, eklem kütlesi, montaj boyutları ve dinamik gereksinimler arasında uygun denge sağlayan bir robot eklem motoru seçmektir.

Bu, özellikle yüksek hızlı taşıma, denetim, makine besleme ve otomatik montaj için robot kolları tasarlanırken önemlidir.

Harmonik Eklem Motoru ve Uç Efektör Performansı

Bir harmonik eklem motoru genellikle kompakt bir eklem yapısı içinde motorun harmonik transmisyon sistemi ve diğer hareket bileşenleriyle birleştirilmesiyle tasarlanır.

Bu çözüm türü, robot kolunun kompakt bir montaj alanı içinde yüksek redüksiyon oranı gerektirdiği durumlarda avantajlı olabilir.

Robotik sistemlerde harmonik eklem motoru, boyutuna göre yüksek çıkış torku sağlarken kompakt bir mekanik mimariyi destekleyebilir.

Bu, montaj alanı sınırlı olduğunda veya eklem boyutlarının azaltılması robot kolunun genel tasarımını iyileştirdiğinde değerli olabilir.

Harmonik transmisyon teknolojisi kontrollü döner konumlandırmanın önemli olduğu uygulamalar için de uygun olabilir.

Örneğin hassas montaj, denetim, kompakt otomasyon ekipmanı ve kontrollü malzeme taşıma için kullanılan robot kolları, gerekli tork, boyut ve konumlandırma performansı kombinasyonu sistem özellikleriyle eşleştiğinde harmonik eklem motorundan yararlanabilir.

Bununla birlikte harmonik eklem motoru yine de bütün robot uygulamasına göre değerlendirilmelidir.

Nihai seçimden önce gerekli çıkış hızı, görev çevrimi, dış yük, ivmelenme, mekanik rijitlik ve uç efektör ataleti dikkate alınmalıdır.

Planet Dişli Eklem Motoru ve Uç Efektör Performansı

Bir planet dişli eklem motoru, robot eklemi içinde hız ve tork dönüşümü sağlamak için planet redüksiyon sistemi kullanır.

Planet transmisyon sistemleri endüstriyel hareket uygulamalarında yaygın olarak kullanılır ve redüksiyon oranı ile performans yapılandırması için esnek bir yaklaşım sunabilir.

Robot kolları için planet dişli eklem motoru, gerekli çıkış hızı, tork, verimlilik ve sistem yapılandırması uygulamanın özellikleriyle uyumlu olduğunda uygun olabilir.

Farklı redüksiyon oranları, motor hızı ve çıkış hızı arasında farklı ilişkileri destekleyebilir.

Bu, robot kolunun hızlı hareket ile çıkış torku arasında belirli bir dengeye ihtiyaç duyduğu durumlarda yararlı olabilir.

Planet dişli eklem motoru, yalnızca harmonik eklem motoruna göre daha düşük performanslı bir alternatif olarak değerlendirilmemelidir.

Bu iki teknoloji farklı mekanik özelliklere sahiptir.

Uygun seçim; uç efektör görevi, gerekli hareket profili, mevcut montaj alanı, çıkış torku, hız gereksinimleri ve bütün robot kolu mimarisine bağlıdır.Harmonik Eklem Motoru ve Planet Dişli Eklem Motoru Karşılaştırması

Harmonik eklem motoru ile planet dişli eklem motoru arasındaki karşılaştırma, hangi teknolojinin daha iyi olduğuna ilişkin genel bir ifadeden ziyade robotik görevle başlamalıdır.

Robot kolu sınırlı montaj alanında kompakt yapı, yüksek redüksiyon oranı, güçlü tork yoğunluğu ve hassas döner hareket gerektirdiğinde harmonik eklem motoru daha uygun olabilir.

Uygulama çıkış hızı, transmisyon verimliliği, redüksiyon oranı ve mekanik yapılandırma arasında farklı bir denge gerektirdiğinde planet dişli eklem motoru uygun olabilir.

Nihai karar, bütün çalışma koşulunu dikkate almalıdır.

Buna uç efektör kütlesi, yük, ağırlık merkezi, takım ataleti, gerekli hız, ivmelenme, görev çevrimi, robot kolu boyutları ve montaj gereksinimleri dahildir.

En iyi robot eklem motoru, mutlaka en yüksek torka veya en karmaşık transmisyon teknolojisine sahip olan değildir.

Bütün robot kolunun gerekli uç efektör performansını verimli ve güvenilir şekilde elde etmesini sağlayan eklem motorudur.

Eklem Rijitliği Uç Efektör Kararlılığını Nasıl Etkiler？

Uç efektör kararlılığı, robot kolunun bütün mekanik yapısından etkilenir.

Eklemler, transmisyon sistemleri, yataklar, gövdeler, montaj arayüzleri ve robot bağlantıları yük altında küçük mekanik deformasyonlar yaşayabilir.

Bu etkiler robot kolu boyunca birikebilir.

Uzun erişimli bir robotta, tabana yakın küçük bir açısal yer değiştirme uç efektörde daha büyük bir konum değişikliği oluşturabilir.

Bu, bir robot eklem motorunu değerlendirmek için yalnızca çıkış torkunun yeterli olmadığı anlamına gelir.

Uygulama kararlı takım konumlandırması gerektirdiğinde mekanik rijitlik de dikkate alınmalıdır.

Bu, özellikle hassas montaj, denetim, yerleştirme, dozajlama, parlatma ve uç efektör ile iş parçası arasındaki ilişkinin kararlı kalması gereken diğer görevleri içeren robotik uygulamalar için önemlidir.

Amaç, eklem motorunu bütün mekanik sistemin bir parçası olarak değerlendirmektir.

Dinamik Tepki ve Uç Efektör Yerleşme Süresi

Bir robot hedef konuma hızla ulaşabilir, ancak uç efektörün kararlı hale gelmesi için yine de ek süre gerekebilir.

İvmelenme ve yavaşlamadan sonra robot kolundaki titreşim, uç efektörün yerleşme davranışını etkileyebilir.

Bu yerleşme süresi gerçek üretim çevrimini doğrudan etkileyebilir.

Örneğin, uç efektör bir sonraki işleme başlayabilmeden önce robotun titreşimin azalmasını beklemesi gerekiyorsa, maksimum robot hızının artırılması her zaman verimliliği artırmaz.

Robot eklem motoru seçimi; eklem kütlesi, çıkış ataleti, mekanik rijitlik, transmisyon özellikleri ve robot eksenleri arasındaki dinamik etkileşim gibi faktörlerle bu davranışı etkileyebilir.

Bu nedenle yüksek hızlı otomasyonda mühendisler, uç efektörün ne kadar hızlı hareket edebildiğini, durabildiğini ve kararlı hale gelebildiğini dikkate almalıdır.

Hedef yalnızca yüksek maksimum hız olmamalıdır.

Hedef, bütün çalışma çevrimi boyunca etkili hareket performansı olmalıdır.

Farklı Uç Efektör Görevleri İçin Robot Eklem Motoru Seçimi

Farklı uç efektörler, robot eklem motoru için farklı gereksinimler oluşturur.

Bir malzeme taşıma kavrayıcısı güçlü yük kapasitesi ve verimli tekrarlı hareket gerektirebilir. Hassas bir montaj takımı kontrollü konumlandırma ve kararlı hareket gerektirebilir. Bir görüntüleme sistemi düşük titreşim ve hızlı yerleşme gerektirebilir. Bir proses takımı değişen dış yükler altında sürekli çalışma gerektirebilir.

Bu nedenle robot eklem motoru seçimi gerçek çalışma görevine dayanmalıdır.

Görev, uç efektör gereksinimlerini tanımlar.

Uç efektör gereksinimleri, robot kolunun gerekli performansını tanımlar.

Robot kolu performans gereksinimleri de her robot eklem motorunun tork, hız, kütle, rijitlik ve transmisyon gereksinimlerini tanımlar.

Bu sistem düzeyindeki yaklaşım, robot eklemlerinin yalnızca katalog spesifikasyonlarına göre seçilmesini önlemeye yardımcı olur.

Robot Eklem Motoru Seçimi İçin Sistem Düzeyinde Bir Yöntem

Pratik bir robot eklem motoru seçim süreci, uç efektörün ve görevin tanımlanmasıyla başlar.

Tam uç düzeneği; takımın, yükün, sensörlerin, konektörlerin, kabloların ve diğer monte edilmiş ekipmanların kütlesini içermelidir.

Ardından ağırlık merkezi ve dönme ataleti değerlendirilmelidir.

Gerekli hareket aralığı, hız, ivmelenme ve çevrim süresi, robot kolunun dinamik performans gereksinimlerini belirlemek için kullanılabilir.

Ardından, her eklemin çalışma aralığı boyunca maruz kaldığı statik ve dinamik yükleri tahmin etmek için mekanik model kullanılabilir.

Gerekli eklem özellikleri; çıkış torku, sürekli çalışma gereksinimleri, hız, kütle, boyutlar, transmisyon yapılandırması ve montaj koşullarına göre değerlendirilebilir.

Ön eklem motorları seçildikten sonra bunların gerçek kütleleri ve boyutları bütün robot kolu modeline dahil edilmelidir.

Daha sonra seçilen robot eklem motorlarının nihai uç efektör performansını nasıl etkilediğini belirlemek için sistem yeniden değerlendirilebilir.

Bu yinelemeli yaklaşım, yeterli performans ve güvenilirliği korurken mühendislerin gereksiz aşırı boyutlandırmadan kaçınmasına yardımcı olabilir.

HONPINE Harmonik Eklem Motoru ve Planet Dişli Eklem Motoru Çözümleri

HONPINE, harmonik eklem motorları ve planet dişli eklem motoru çözümleri dahil olmak üzere robotik ve endüstriyel otomasyon uygulamaları için entegre hareket ürünleri sunmaktadır.

Farklı robot uygulamaları; çıkış torku, redüksiyon oranı, hız, boyutlar ve eklem kütlesinin farklı kombinasyonlarını gerektirebilir.

Bu nedenle robot eklem motoru seçiminde tekil bir spesifikasyon yerine bütün robotik sistem dikkate alınmalıdır.

Önemli uygulama bilgileri; uç efektör tipi, yük, takım kütlesi, ağırlık merkezi, robot kolu erişimi, bağlantı kütlesi, gerekli çıkış hızı, ivmelenme, çalışma çevrimi ve mevcut montaj alanını içerebilir.

Bu parametreler, her eklemin performans gereksinimlerini değerlendirmek için temel sağlayabilir.

Uygulamaya bağlı olarak, harmonik eklem motoru yüksek redüksiyon oranları ve güçlü tork yoğunluğu gerektiren kompakt robotik mimariler için avantajlar sağlayabilir.

Planet dişli eklem motoru, çıkış hızı, transmisyon yapılandırması ve mekanik gereksinimler arasında farklı bir denge gerektiğinde alternatif bir çözüm sağlayabilir.

Tasarımcılar, bütün robot kolunu ve uç efektörde gereken performansı değerlendirerek uygulama için daha dengeli bir eklem motoru mimarisi seçebilir.

Sonuç

Bir robot kolunun performansı nihai olarak uç efektörde ölçülür.

Bu nedenle robot eklem motoru seçimi bir ürün spesifikasyonuyla değil, nihai görevle başlamalıdır.

Uç efektörün kütlesi ve ağırlık merkezi eklem yüklemesini etkiler. Takım ataleti ivmelenme gereksinimlerini etkiler. Eklem kütlesi bütün robot kolunun dinamik performansını etkiler. Mekanik rijitlik uç efektör kararlılığını etkiler. Tüm robot eklemlerinin birleşik performansı, uç efektörün ne kadar hızlı hareket edip yerleşebileceğini etkiler.

Harmonik eklem motoru ve planet dişli eklem motoru, robotik sistemler için etkili çözümler sağlayabilir; ancak uygulamanın gerçek gereksinimlerine göre seçilmelidir.

En iyi robot eklem motoru yalnızca en güçlü, en küçük veya en yüksek oranlı çözüm değildir.

Bütün robot kolu için tork, hız, kütle, boyutlar, dinamik performans ve güvenilirlik arasında doğru dengeyi sağlayan eklem motorudur.

Mühendisler uç efektörün gereksinimleriyle başlayıp robot kolu boyunca geriye doğru çalışarak daha verimli ve uygulama odaklı bir eklem motoru mimarisi geliştirebilir.

HONPINE, robotik ve otomasyon uygulamaları için harmonik eklem motoru ve planet dişli eklem motoru çözümleri sunarak sistem tasarımcılarının entegre döner hareket çözümlerini bütün robotik sistemlerinin performans gereksinimlerine göre değerlendirmelerine yardımcı olur.
