Entegre Robot Mafsal Modüllerinin İletim Doğruluğu Analizi: Yüksek Hassasiyetli Robotik için Temel Hata Faktörleri ve Optimizasyon Yöntemleri

Bu makale, endüstriyel robotlar ve insansı robotik sistemlerde temel çalıştırıcılar olanentegre robot mafsal modüllerinin transmisyon doğruluğuna odaklanmaktadır. Modül, servo motor, hassas redüktör ve kontrol sistemini kompakt bir yapıda birleştirerek hareket verimliliğini, rijitliği ve konumlandırma doğruluğunu önemli ölçüde artırır. Robotik daha yüksek hassasiyet ve dinamik performansa doğru evrilirken, transmisyon doğruluğu genel sistem güvenilirliğini belirleyen kritik bir faktör haline gelmektedir. Bu çalışma, yüksek performanslı robot mafsallarındaki transmisyon hatalarını modelleme ve optimize etmeye yönelik sistematik bir çerçeve sunmaktadır.

Giriş: Robot Mafsal Modüllerinde Transmisyon Doğruluğu Neden Önemlidir

Endüstriyel robotların, insansı robotların ve akıllı otomasyon sistemlerinin hızlı gelişimiyle birlikte,yüksek hassasiyetli entegre robot mafsal modülleri modern robot hareket sistemlerinin temel bileşenleri haline gelmiştir.

Entegre mafsal modülleri genellikle servo motor, hassas redüktör (harmonik veya planet) ve kontrol sistemini kompakt bir yapıda birleştirir. Bu entegre tasarım şu alanları iyileştirir:

• Hareket verimliliği

• Yapısal rijitlik

• Transmisyon güvenilirliği

• Konumlandırma doğruluğu

Bununla birlikte, robot mafsal transmisyon doğruluğu konumlandırma hassasiyetini, tekrarlanabilirliği ve hareket akıcılığını doğrudan belirler; bu da onu robotik çalıştırıcı tasarımındaki en kritik performans göstergelerinden biri yapar.

Temel içgörü: Transmisyon doğruluğu, birbiriyle bağlantılı mekanik hataların etkisiyle oluşan sistem düzeyinde bir performans metriğidir.

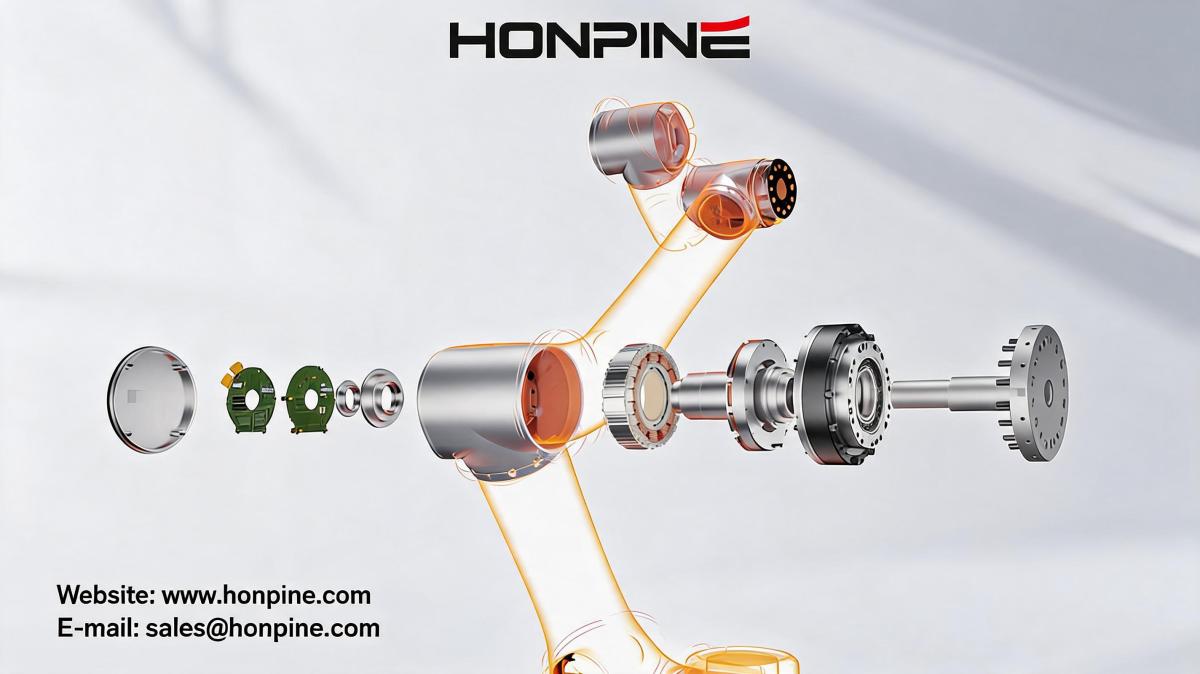

Entegre Robot Mafsal Modüllerinin Yapısı

Bir entegre robot mafsal modülü genel olarak şunlardan oluşur:

• Servo motor

• Giriş mili bağlantı sistemi

• Hassas redüktör (harmonik veya planet)

• Çıkış mili ve rulman sistemi

Motor çıkış mili doğrudan redüktör giriş milini tahrik eder; böylece ara transmisyon elemanları azalır ve birikimli hatalar en aza indirilir.

Yaygın redüktör tipleri:

Harmonik redüktörler: ultra yüksek hassasiyet, neredeyse sıfır boşluk

Planet redüktörler: yüksek tork yoğunluğu, güçlü dayanıklılık

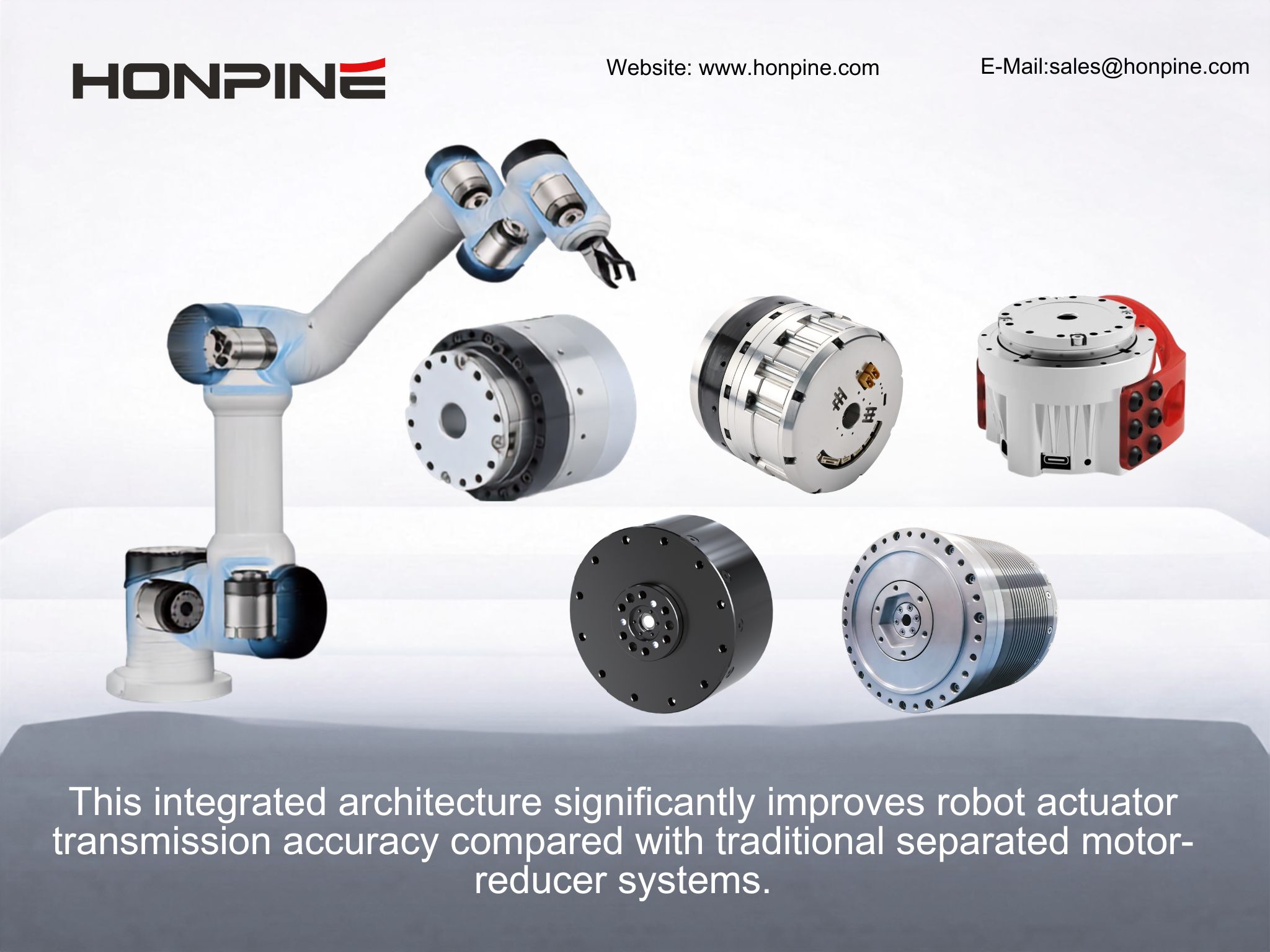

Bu entegre mimari, geleneksel ayrı motor-redüktör sistemlerine kıyasla robot çalıştırıcı transmisyon doğruluğunu önemli ölçüde artırır.

Transmisyon Doğruluğu Modellemesi Yöntemi

Doğruluk kaybı mekanizmalarını analiz etmek için sayısal bir transmisyon doğruluğu modeli geliştirilmiştir.

Model, aşağıdakiler dahil olmak üzere çoklu gerçek dünya hata kaynaklarını dikkate alır:

• İmalat toleransları

• Montaj hizasızlığı

• Eşmerkezlilik sapması

• Konumsal hatalar

• Kurulum doğruluğu eksiklikleri

Temel modelleme içgörüsü:

Transmisyon hatası tek bir faktörden kaynaklanmaz; sistem genelindeki çok kaynaklı mekanik sapmaların üst üste binmesi ve etkileşimi sonucu oluşur.

Transmisyon Doğruluğunu Etkileyen Temel Hata Faktörleri

1. Giriş Tarafı Hataları (Orta Etki)

Giriş tarafı hataları şunları içerir:

• Motor mili montaj sapması

• Redüktör giriş mili hizasızlığı

• Montaj konumlandırma hataları

Transmisyon zinciri boyunca kısmen sönümlense de, bu hatalar şunlara yol açabilir:

• Dişli kavrama koşullarını bozmak

• Sistem düzeyinde transmisyon sapmasını artırmak

• Hareket kararlılığını azaltmak

Sonuç: Giriş tarafı doğruluğu, kararlı transmisyon performansını korumak için kritik öneme sahiptir.

2. Eksantriklik Hataları (En Kritik Faktör)

Eksantriklik hatası, robot mafsal transmisyon doğruluğunu etkileyen en önemli faktördür.

İç redüktör davranışını doğrudan şu yollarla etkiler:

• Hareketli bileşenler arasındaki yük dağılımını değiştirmek

• Periyodik transmisyon dalgalanmaları oluşturmak

• Dinamik denge kararlılığını azaltmak

Eksantriklik arttıkça:

• Transmisyon hatası belirgin şekilde artar

• Çıkış dalgalanmaları daha şiddetli hale gelir

• Sistem kararlılığı azalır

Sonuç: Eksantriklik kontrolü, entegre mafsal modüllerinde en kritik tasarım önceliğidir.

3. Çıkış Tarafı Hataları (Düşük Etki)

Çıkış tarafı hataları esas olarak şunlardan kaynaklanır:

• Rulman toleransları

• Yapısal montaj sapmaları

Simülasyon sonuçları şunu göstermektedir:

• Transmisyon doğruluğunda minimum değişim

• Farklı koşullar altında neredeyse aynı hata eğrileri

Sonuç: Çıkış tarafı hatalarının etkisi, giriş tarafı ve eksantriklik hatalarına kıyasla sınırlıdır.

Simülasyon ve Deneysel Doğrulama

Sayısal modeli doğrulamak için bir prototip entegre robot mafsal modülü test edilmiştir.

Optimizasyon koşulu:

• Giriş tarafı bileşenlerinin işleme doğruluğunun iyileştirilmesi

• Giriş tarafı hatasının 33 μm → 5 μm seviyesine düşürülmesi

Deneysel sonuçlar:

• Transmisyon hatası 30 ark saniyesi → 23 ark saniyesi seviyesine düşürüldü

• Genel iyileşme: yaklaşık %23

Deneysel sonuçlar simülasyon tahminleriyle büyük ölçüde uyuşmuş ve transmisyon doğruluğu modelinin güvenilirliğini doğrulamıştır.

Yüksek Hassasiyetli Robot Mafsalları İçin Temel Optimizasyon Stratejisi

Simülasyon ve deneysel analizlere dayanarak, aşağıdaki optimizasyon öncelikleri önerilmektedir:

• Öncelik 1: Eksantriklik işleme doğruluğunu kontrol etmek (en yüksek etki faktörü)

• Öncelik 2: Giriş mili hizalamasını ve işleme hassasiyetini iyileştirmek

• Öncelik 3: Redüktör montaj doğruluğunu artırmak

• Öncelik 4: Kabul edilebilir çıkış tarafı toleranslarını korumak

Temel sonuç: Giriş tarafı hassasiyet optimizasyonu, genel transmisyon doğruluğunu artırmak için en maliyet-etkin yöntemdir.

Robot Mafsal Modüllerinin Transmisyon Doğruluğu Hakkında Sıkça Sorulan SorularTransmisyon Doğruluğu

S1: Robot mafsal transmisyon doğruluğunu etkileyen ana faktör nedir?

Eksantriklik hatası baskın faktördür çünkü iç redüktör hareketini ve yük dağılımını doğrudan etkiler.

S2: Robot mafsal modüllerinde transmisyon doğruluğu nasıl iyileştirilebilir?

En etkili yöntem, giriş tarafı işleme hassasiyetini artırmak ve eksantriklik hatalarını sıkı şekilde kontrol etmektir.

S3: Neden eksantriklik, çıkış tarafı hatasından daha kritiktir?

Çünkü eksantriklik iç transmisyon mekaniğine doğrudan katılır ve aşağı akış bileşenleri tarafından sönümlenemez.

S4: Optimizasyon yoluyla ne kadar iyileşme sağlanabilir?

Bu çalışmada, giriş tarafı doğruluğunun iyileştirilmesi transmisyon hatasını yaklaşık %23 oranında azaltmıştır.

Sonuç

Bu çalışma, sistem performansı üzerindeki temel mekanik hata kaynaklarını ve etkilerini belirleyen kapsamlı bir transmisyon doğruluğu analiz modeli sunmaktadırentegre robot mafsal modülleri.

Temel bulgular:

• Eksantriklik hatası en etkili faktördür

• Giriş tarafı hatası ikinci en önemli faktördür

• Çıkış tarafı hatasının etkisi minimumdur

Giriş tarafı işleme doğruluğunu iyileştirerek transmisyon performansı yaklaşık %23 artırılmış; bu da yüksek hassasiyetli robotik sistemler için pratik ve etkili bir optimizasyon yaklaşımı ortaya koymuştur
