DD Tork Motorları Üst Segment Beş Eksenli Döner Tablalar İçin Neden İdealdir?

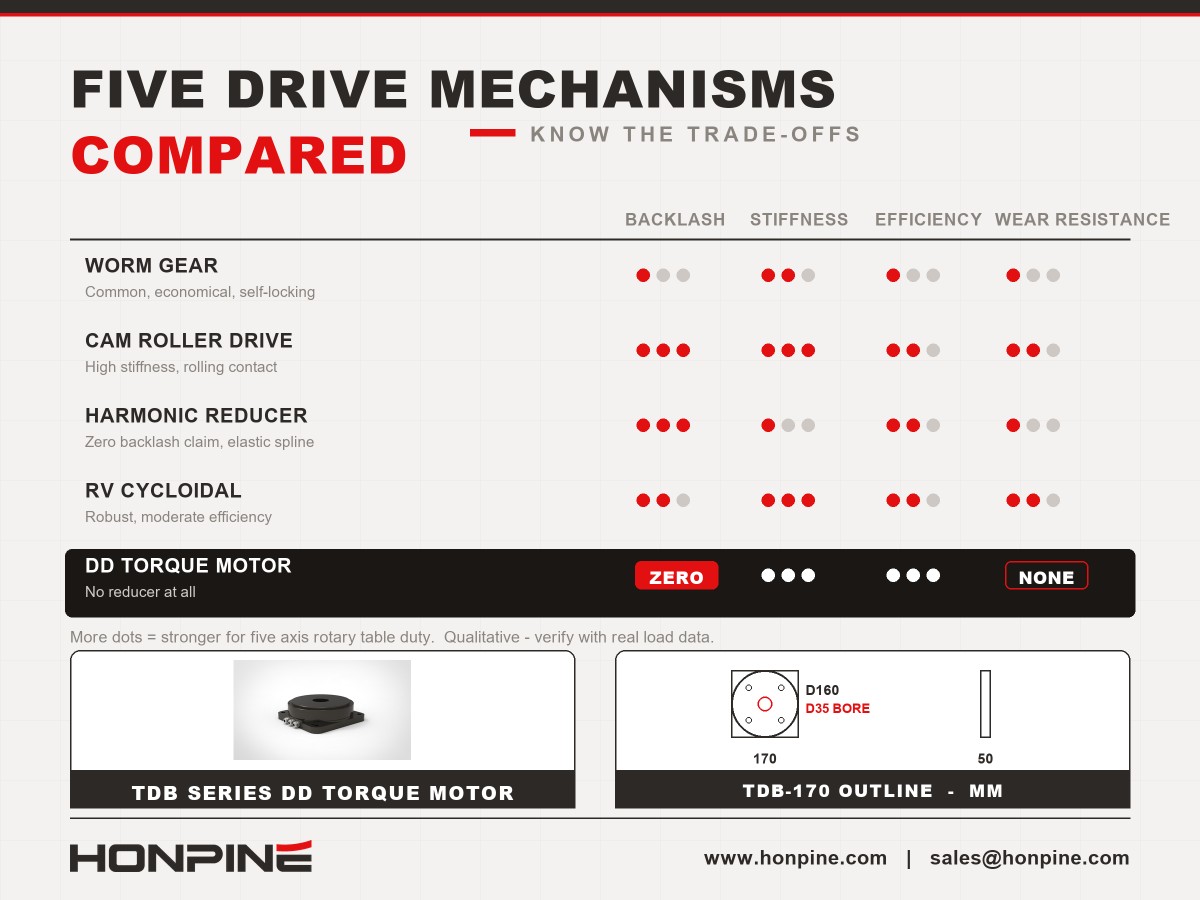

Beş Eksenli Döner Tablolar için Beş Tahrik Mekanizmasının Karşılaştırılması

Beş eksenli döner tablolarda sonsuz vida dişlileri, kam makaralı tahrikler, harmonik redüktörler,RV sikloidal redüktörler vedoğrudan tahrikli (DD) tork motorları dahil olmak üzere farklı tahrik mekanizmaları kullanılabilir. Her çözüm; konumlandırma hassasiyeti, burulma rijitliği, yük kapasitesi, aktarım verimliliği ve uzun vadeli güvenilirlik açısından farklı bir denge sunar.

Bu farklılıkları anlamak, özellikle kontur hassasiyetinin, yüzey kalitesinin ve uzun vadeli konumlandırma kararlılığının kritik olduğu uygulamalarda, yüksek hassasiyetli CNC işleme için tahrik sistemi seçerken büyük önem taşır.

Üst Düzey Beş Eksenli Döner Tablolarda Harmonik Redüktörler Yerine Neden DD Motorlar Kullanılır?

Geleneksel bir mekanik aktarım zinciri; redüktör boşluğu, aktarım hataları, burulma esnekliği, rulman kaynaklı hatalar, montaj hizasızlığı ve aşınma dahil olmak üzere çeşitli potansiyel konumlandırma hatası kaynakları oluşturur.

Bir doğrudan tahrik sistemi, mekanik redüktörü ve buna bağlı aktarım hatalarını ortadan kaldırır. Basitleştirilmiş bir karşılaştırmada bu, başlıca hata kaynaklarını rulman kaynaklı hatalar ile enkoder ölçüm veya geri bildirim hatalarına indirger; ancak gerçek hata bütçesi yapısal deformasyon, termal etkiler, servo kontrolü ve montaj kalitesine de bağlıdır.

Temel avantajı, redüktörle ilişkili aşınmanın ortadan kaldırılmasıdır. Temas eden ve deformasyona uğrayan bileşenlere dayalı mekanik bir aktarma sisteminin aksine, DD tork motoru tahrikleridöner ekseni ara bir redüksiyon mekanizması olmadan doğrudan çalıştırır. Bu, mekanik karmaşıklığın azaltılmasına ve uzun süreli kullanım boyunca konumlandırma performansının tutarlı kalmasına yardımcı olur.

Üst düzey takım tezgâhlarında bu özellik, uzun vadeli hassasiyet, dinamik tepki ve işleme tutarlılığı öncelikliyse doğrudan tahrik çözümünü cazip kılar. Bununla birlikte, “on yıl boyunca hassasiyet kaybı olmaz” gibi bir iddia, yalnızca tahrik mimarisine bakılarak varsayılmamalı; uygulamaya özgü testler ve hizmet ömrü verileriyle desteklenmelidir.

Sıfır Boşluk, Sıfır Hareket Kaybı Anlamına Gelmez

Harmonik redüktörler genellikle “sıfır boşluk” sundukları iddiasıyla tanıtılır. Ancak boşluk ile hareket kaybı aynı şey değildir.

Boşluk, genellikle hareket yönü değiştiğinde birbirine geçen aktarma bileşenleri arasındaki açısal açıklığı ifade eder. Hareket kaybı ise yön değişimi sırasında oluşan konumlandırma sapmasını daha kapsamlı biçimde ölçer ve elastik deformasyon, burulma esnekliği, histerezis ve diğer mekanik etkenleri içerebilir.

Bir harmonik redüktör çok düşük boşluk sağlayabilir; ancak bu, yük altındaki elastik deformasyonu ortadan kaldırmaz. Esnek spline çalışma sırasında tekrarlı elastik deformasyona uğradığından, aktarma sisteminin burulma rijitliği sınırlıdır ve yüke bağlı açısal yer değiştirme görülebilir.

Bu ayrım, beş eksenli CNC işlemede önemlidir. Döner eksen boşluk kontrolünü geçmesine rağmen eş zamanlı çok eksenli interpolasyon sırasında veya kesme yükü değiştiğinde açısal sapmalar gösterebilir. Zorlu işleme koşullarında bu sapmalar kontur hatalarına, yüzey dalgalanmalarına veya tutarsız yüzey kalitesine yol açabilir.

Bu nedenle mühendisler, döner tabla tahrikini seçerken yalnızca boşluk değerlerini değil; hareket kaybını, burulma rijitliğini, yüke bağlı konumlandırma hatasını ve dinamik performansı da değerlendirmelidir.

Harmonik Redüktör Ne Zaman Uygun Bir Seçimdir?

Harmonik redüktörler, kompakt boyutların, yüksek redüksiyon oranlarının ve düşük boşluğun önemli olduğu beş eksenli döner tablolar ve hassas döner mekanizmalar için pratik bir seçenek olmaya devam eder.

Montaj alanının sınırlı ve kesme yüklerinin orta düzeyde olduğu grafit elektrotlar, mücevherat, küçük tıbbi bileşenler ve diğer nispeten küçük iş parçalarına yönelik uygulamalar için uygun olabilirler.

Ancak harmonik redüktörler, hareketi esnek spline'ın kontrollü elastik deformasyonu aracılığıyla aktarır. Bu nedenle burulma rijitlikleri ve yüke bağlı deformasyon özellikleri, gerçek işleme süreci kapsamında değerlendirilmelidir.

Ağır kesme veya kesintili kesme sırasında kesme kuvvetleri ve tork dalgalanmaları, aktarma sisteminde elastik açısal yer değiştirmeye neden olabilir. Bu yer değiştirme uygulamanın hata bütçesini aşarsa kontur hassasiyetini ve yüzey kalitesini etkileyebilir. Tekrarlanan yüksek yükte çalışma, redüktör tasarımına, yükleme koşullarına ve bakım uygulamalarına bağlı olarak yorulmadan kaynaklanan dayanıklılık sorunlarına da yol açabilir.

Dolayısıyla harmonik redüktör, zorlu her işleme uygulaması için doğası gereği uygun olmayan bir seçenek değildir. Uygunluğu; gereken rijitliğe, tork kapasitesine, görev çevrimine, darbe yüküne, hassasiyete ve hizmet ömrüne bağlıdır. Ağır kesme, önemli tork dalgalanmaları veya özellikle katı uzun vadeli hassasiyet gereksinimleri bulunan uygulamalarda DD tork motoru daha uygun bir tahrik mimarisi sunabilir.

DD Tork Motoru Üst Düzey Takım Tezgâhları İçin Ne Anlama Gelir?

Bir DD tork motoru, ara bir dişli kutusu olmadan döner ekseni doğrudan çalıştırır. Böylece redüktör boşluğu ve redüktör kaynaklı aktarım esnekliği ortadan kalkar ve mekanik aktarım zinciri kısalır.

Üst düzey beş eksenli döner tablolar için avantajları şunları içerebilir:

Yüksek konumlandırma hassasiyeti

Redüktörün ortadan kaldırılması, aktarımla ilişkili önemli bir hata kaynağını yok eder.

Sistem düzeyinde yüksek burulma rijitliği

Uygun şekilde tasarlanmış bir motor, rulman düzeni ve döner yapı ile tahrik, kesme yükleri altında açısal yer değiştirmeye karşı güçlü direnç sağlayabilir.

Akıcı hareket ve dinamik tepki

Doğrudan tahrik, redüktörle ilişkili ek mekanik arayüzleri ve aktarım dinamiklerini ortadan kaldırır.

Azaltılmış mekanik aşınma

Redüktörün ortadan kaldırılması, iç aktarma bileşenleriyle ilişkili aşınma ve yorulma mekanizmalarını yok eder.

Tutarlı işleme performansı: Aktarımla ilişkili hataların azaltılması, makinenin tüm yapısı ve kontrol sistemi uygun şekilde tasarlandığında kontur tutarlılığını ve yüzey kalitesini iyileştirmeye yardımcı olabilir.

DD tork motorunun uygulamadaki değeri yalnızca motorun kendisine değil, döner eksenin tamamına bağlıdır. Rulman rijitliği, yapısal sağlamlık, enkoder çözünürlüğü ve hassasiyeti, termal yönetim, servo ayarı ve montaj kalitesi nihai işleme performansına katkıda bulunur.

A Ekseni Neden Özellikle Önemlidir?

Doğrudan tahrikin avantajı, iş parçasını genellikle yatay bir eksen etrafında eğen A ekseni için özellikle önemlidir.

A eksenli bir döner tabla çoğunlukla konsol yapısına sahiptir ve iş parçası, fikstür ve kesme kuvvetlerinin oluşturduğu önemli devrilme momentlerine dayanmalıdır. Destek yapısındaki veya tahrik hattındaki her türlü açısal deformasyon, dönme ekseni ile kesme noktası arasındaki mesafeyle büyüyebilir.

Basitçe ifade etmek gerekirse, kesme noktası dönme ekseninden ne kadar uzaktaysa, belirli bir açısal hatanın oluşturduğu doğrusal konumlandırma sapması da o kadar büyük olur.

Bu nedenle bazı beş eksenli takım tezgâhı tasarımlarında A ekseninde DD motorlarıveya kam makaralı tahrikler önceliklendirilirken, C ekseninde sonsuz vida dişlisi tahrikleri kullanılır. Böyle bir yapı, tasarım kalitesinden ödün verildiği anlamına gelmez. Her eksenin yük koşullarına, rijitlik gereksinimlerine ve hassasiyet hedeflerine göre tahrik teknolojisinin bilinçli olarak dağıtılması olabilir.

A ekseni devrilme momentlerine ve açısal deformasyona karşı daha yüksek direnç gerektirebilirken, C ekseninin yük ve rijitlik gereksinimleri farklı olabilir. Dolayısıyla iki eksen için farklı tahrik mekanizmaları seçmek, mühendislik açısından makul bir karardır.

Beş Eksenli Döner Tabla İçin Doğru DD Tork Motoru Nasıl Seçilir？

Yüksek hassasiyetli beş eksenli döner tabla için DD tork motoru seçerken mühendisler aşağıdaki faktörleri değerlendirmelidir:

Gerekli tork: Sürekli torku, tepe torkunu, ivmelenme torkunu ve kesme yükü dalgalanmalarını dikkate alın.

Burulma rijitliği: Rulmanlar, montaj arayüzleri ve yapısal bileşenler dahil olmak üzere döner eksenin tamamının rijitliğini değerlendirin.

Konumlandırma ve kontur hassasiyeti: Enkoder hassasiyetini, servo performansını, termal kaymayı ve eş zamanlı beş eksenli işleme gereksinimlerini değerlendirin.

Termal performans: Sürekli çalışma sırasında oluşan ısıyı ve sıcaklığa bağlı deformasyonu kontrol edin.

Yük ve moment kapasitesi: Eksenel ve radyal yükleri, devrilme momentlerini ve rulman düzeninin rijitliğini doğrulayın.

Kontrol uyumluluğu: Motorun, enkoderin ve servo sürücünün takım tezgâhının kontrol ve interpolasyon gereksinimlerini karşıladığını doğrulayın.

Uzun vadeli güvenilirlik: Çalışma koşullarını, bakım gereksinimlerini ve doğrulanmış hizmet ömrü verilerini dikkate alın.

DD tork motoru her döner tabla için otomatik olarak en iyi seçenek değildir. Bununla birlikte, yüksek rijitlik, hassas kontur kontrolü, akıcı hareket ve uzun vadeli konumlandırma kararlılığı gerekli olduğunda doğrudan tahrik, mekanik redüksiyon sistemlerine kıyasla önemli avantajlar sunar.

Beş Eksenli Döner Tablonuz İçin DD Tork Motoru mu Arıyorsunuz?

Yüksek hassasiyetli beş eksenli bir döner tabla geliştiriyorsanız veya CNC işleme içindoğrudan tahrik çözümünü değerlendiriyorsanız, DD tork motoru seçimi, tahrik konfigürasyonu ve hassas hareket kontrolü çözümleri hakkında daha fazla bilgi almak için HONPINE ile iletişime geçin.
