Elektrikli Robot Eklem Aktüatörleri İnsansı Robotlarda Neden Hidrolik Sistemlerin Yerini Alıyor?

İnsansı robotlar yeni bir gelişim aşamasına giriyor. Robot platformları laboratuvar gösterimlerinden endüstriyel uygulamalara doğru ilerlerken, eklem tahrik sistemlerine yönelik gereksinimler de hızla değişiyor.

Hidrolik sistemler onlarca yıldır yüksek güç yoğunlukları ve büyük dinamik yükleri taşıyabilme yetenekleri nedeniyle tercih edilmektedir. Ancak insansı robotların gelişimi; kompakt boyut, yüksek verimlilik, hassas hareket kontrolü, düşük bakım gereksinimi, entegre elektronik sistemler ve aküyle çalışan sistemlerle uyumluluk gibi farklı öncelikleri beraberinde getiriyor.

Bu durum, elektrikli robot eklem aktüatörlerine yönelik ilginin giderek artmasına yol açıyor.

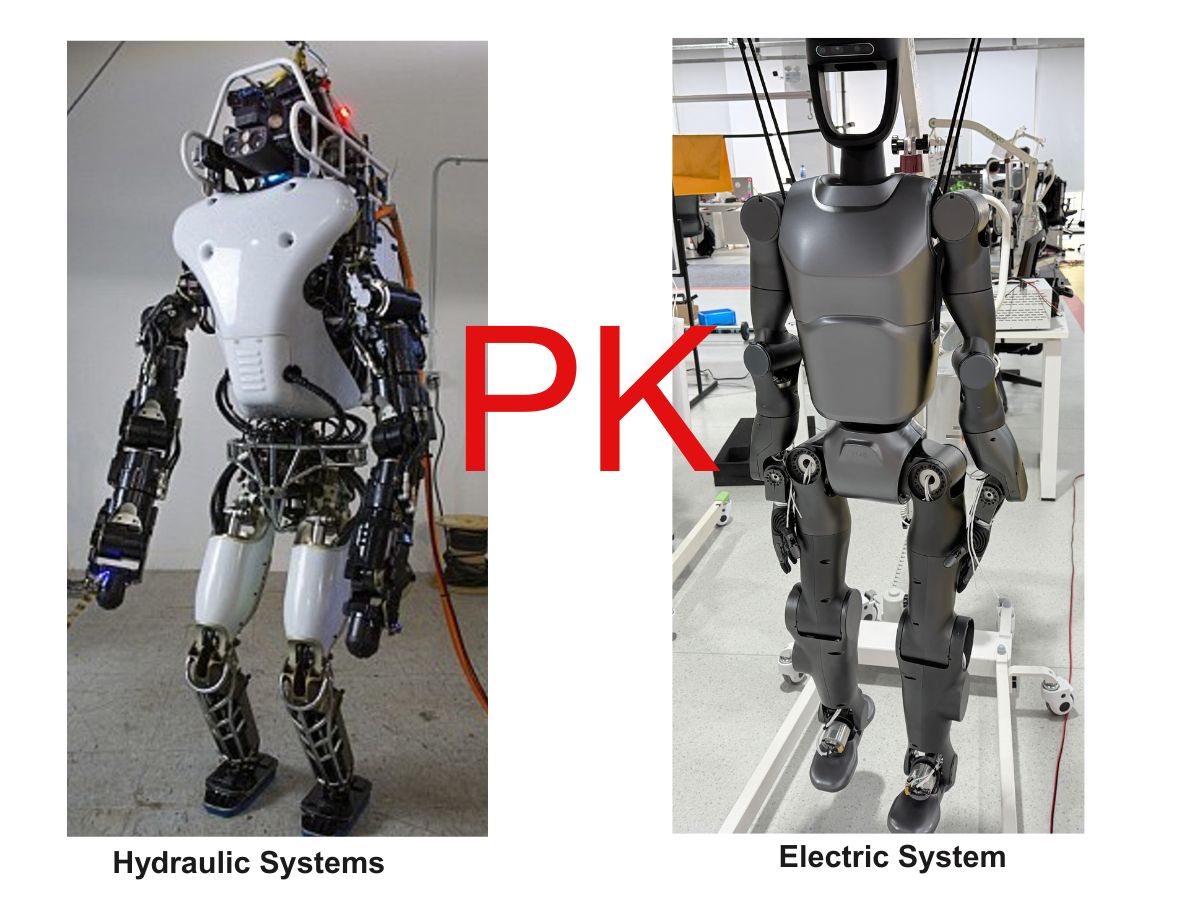

Bu dönüşüm, önde gelen insansı robot platformlarında şimdiden görülebiliyor. Boston Dynamics, hidrolik Atlas modelini kullanımdan kaldırarak gerçek dünya uygulamaları için tasarlanan tamamen elektrikli bir versiyonunu tanıttı. Şirket, elektrikli Atlas'ın ticari kullanıma geçiş sürecinde daha yüksek güç ve daha geniş bir hareket aralığı sunmasının amaçlandığını belirtiyor.

İnsansı robot üreticileri için soru artık yalnızca elektrikli veya hidrolik tahrikin yeterli kuvveti üretip üretemeyeceği değildir. Daha önemli soru, hangi teknolojinin güç, hassasiyet, verimlilik, entegrasyon, güvenilirlik ve ölçeklenebilirliğin en iyi kombinasyonunu sağlayabileceğidir.

İnsansı Robot Eklem Aktüatörü Nedir?

Bir robot eklem aktüatörü, bir robot ekleminde kontrollü hareket oluşturan mekanik ve elektromekanik sistemdir.

Elektrikli bir insansı robotta tipik bir eklem aktüatörü çeşitli bileşenleri entegre edebilir:

Motor + Hassas Redüktör + Enkoder + Sürücü + Rulman + Fren veya Tork Sensörü

Eklem mimarisine bağlı olarak farklı aktarma teknolojileri kullanılabilir.

Döner eklemler için yaygın çözümler arasında harmonik redüktörler, planet dişli kutuları ve çerçevesiz tork motorları bulunur.

Lineer eklemlerde üreticiler planet makaralı vidalar, bilyalı vidalar, kremayer ve pinyon mekanizmaları veya diğer döner hareketi lineer harekete dönüştüren aktarma sistemlerini kullanabilir.

Bu ayrım önemlidir; çünkü insansı robotlar her eklem için tek bir aktüatör mimarisi kullanmaz.

Omuz, dirsek, bilek, kalça, diz ve ayak bileği döner aktüatörler kullanabilirken, bazı bacak veya kol mekanizmaları motor dönüşünü lineer harekete dönüştürmek için lineer aktüatörlerden yararlanabilir.

İnsansı Robotlar Neden Elektrikli Tahrike Yöneliyor?

Elektrikli tahrike geçişin nedeni, hidrolik sistemlerin robotik uygulamaları için aniden uygunsuz hale gelmesi değildir.

Hidrolik sistemler hâlâ mükemmel güç yoğunluğu, yüksek kuvvet çıkışı ve belirli dış yüklere karşı güçlü direnç sunar. EHA sistemleri hidrolik gücü yerel elektrik kontrolü ve yüksek entegrasyonla birleştirebildiği için elektro-hidrostatik aktüatörler üzerindeki araştırmalar da devam etmektedir.

Bununla birlikte, insansı robotlar elektrikli sistemleri öne çıkaran çeşitli gereksinimler ortaya koymaktadır.

Daha Yüksek Enerji Verimliliği

Bir insansı robot genellikle üzerinde bulunan bir aküyle çalışır.

Bu nedenle enerji verimliliği, birçok sabit hidrolik makineye kıyasla çok daha önemli hale gelir.

Geleneksel bir hidrolik mimari, bir pompayı çalıştırmak ve akışkan basıncını korumak için enerji gerektirir. Ayrıca valfler, depolar, hortumlar ve hidrolik devreler gibi ek bileşenlere ihtiyaç duyar.

Elektrikli bir eklem aktüatörü, motor ve aktarma sistemi aracılığıyla elektrik enerjisini doğrudan kontrollü mekanik harekete dönüştürebilir.

Bu basitleştirilmiş enerji yolu, özellikle çok sayıda eklemin aynı anda çalışması gerektiğinde aküyle çalışan insansı robotlar için avantaj sağlayabilir.

Daha Kompakt Sistem Entegrasyonu

Hidrolik robotlar yalnızca hidrolik silindirin kendisinden ibaret değildir.

Eksiksiz bir sistem; pompalar, valfler, akışkan depoları, borular, contalar ve diğer hidrolik bileşenleri içerebilir.

Bu bileşenler ek yerleşim ve bakım gereksinimleri oluşturur.

Elektrikli bir robot eklem aktüatörü, motoru, redüktörü, enkoderi, sürücüyü ve diğer bileşenleri ekleme çok daha yakın şekilde entegre edebilir.

Bu dağıtılmış mimari, aktüatörün robotun gerçek eklem geometrisi temel alınarak tasarlanabilmesi sayesinde özellikle insansı robotlar için caziptir.

Üreticiler, tek bir merkezi güç sistemi oluşturup hidrolik basıncı robotun tamamına dağıtmak yerine, kompakt elektrikli aktüatörleri doğrudan münferit eklemlere monte edebilir.

İnsansı Robotlar için Elektrikli ve Hidrolik Aktüatörlerin Karşılaştırılması

Buradaki önemli nokta, elektrikli tahrikin hidrolik gücün yalnızca bir elektrik motoruyla değiştirilmesi anlamına gelmemesidir.

İnsansı robotlarda aktarma sistemi de aynı derecede önem kazanır.

Yüksek performanslı bir elektrikli eklem, yeterli hız ve tork üretebilen bir motorun yanı sıra motor çıkışını kullanılabilir eklem hareketine dönüştüren hassas bir aktarma sistemi gerektirir.

Elektrikli Robot Eklem Aktüatörlerinde Hassas Redüktörlerin Rolü

Elektrik motorunun kendisi genellikle bir insansı robot eklemini doğrudan tahrik etmek için yeterli değildir.

Elektrik motorları genellikle nispeten yüksek dönme hızlarında en verimli şekilde çalışırken, robot eklemleri çoğu zaman çok daha düşük çıkış hızlarına ve önemli ölçüde daha yüksek torka ihtiyaç duyar.

Hassas bir redüktör bu farkı giderir.

Örneğin:

Yüksek Hızlı Motor → Hassas Redüktör → Düşük Hızlı, Yüksek Torklu Eklem Çıkışı

Bu nedenle redüktör seçimi, robot ekleminin boyutu, tork yoğunluğu, boşluğu, verimliliği ve dinamik tepkisi üzerinde doğrudan etkiye sahiptir.

Harmonik redüktörler ve planet dişli kutuları, elektrikli insansı robot eklem aktüatörlerinde önemli bileşenlerdir.

Döner İnsansı Robot Eklemeleri için Harmonik Redüktörler

Harmonik redüktörler, kompakt ve hassas döner eklemler için özellikle uygundur.

Yüksek redüksiyon oranları, birden fazla geleneksel dişli kademesine ihtiyaç duymadan nispeten küçük bir motorun yüksek çıkış torku üretmesini sağlar.

Harmonik aktarmanın düşük boşluk özellikleri, doğru konumlandırma ve sık yön değişimi gerektiren eklemler için de değerlidir.

Tipik uygulamalar şunlardır:

İnsansı robot bilekleri, dirsekleri, omuzları, boyun eklemleri ve diğer kompakt döner eklemler.

Yüksek düzeyde entegre tasarımlarda harmonik redüktör; çerçevesiz tork motoru, enkoder, rulman ve sürücüyle birleştirilerek kompakt bir elektrikli robot eklemi oluşturabilir.

Daha küçük eklemler için HONPINE'ın minyatür harmonik redüktörleri, montaj çapı ve ağırlığın özellikle sınırlı olduğu uygulamalara da çözüm sunabilir.

Yüksek Hızlı ve Yüksek Yüklü Robot Eklemeleri için Planet Dişli Kutuları

Planet dişli kutuları farklı bir performans dengesi sunar.

Yüksek aktarım verimlilikleri, yüksek yük kapasiteleri ve nispeten yüksek giriş hızlarını taşıyabilmeleri, onları birçok endüstriyel hareket uygulaması için uygun hale getirir.

İnsansı robotlarda planet aktarma, eklemin şu özelliklerin bir kombinasyonunu gerektirdiği durumlarda değerlendirilebilir:

yüksek tork, yüksek verimlilik, yüksek dönme hızı ve güçlü yük kapasitesi.

Bu nedenle planet dişli kutuları belirli bacak, kol ve diğer yüksek yüklü elektrikli eklem tasarımları için özellikle uygundur.

Dolayısıyla en uygun çözüm, tüm insansı robot için tek bir redüktör teknolojisini seçmekten ziyade münferit eklemin gereksinimlerine bağlıdır.

Entegre Elektrikli Eklem Aktüatörleri İnsansı Robotlar için Neden Önemlidir？

İnsansı robotlar, bağımsız olarak kontrol edilen çok sayıda eklem içerir.

Her eklem için ayrı harici motorlar, dişli kutuları, sürücüler, sensörler ve kablolar gerekirse robotun tamamı daha büyük ve montajı daha zor hale gelir.

Entegre robot eklem aktüatörleri, birden fazla işlevi tek bir mekanik modülde bir araya getirerek bu soruna çözüm sunar.

Tipik bir entegre elektrikli eklem şunları birleştirebilir:

Motor + Redüktör + Enkoder + Sürücü + Rulman

Aktüatör mimarisine bağlı olarak fren, tork algılama, STO, CAN/CANopen veya EtherCAT iletişimi gibi ek işlevler de entegre edilebilir.

Bu, harici kablolamayı azaltır ve mekanik entegrasyonu kolaylaştırır.

İnsansı robot üreticileri için entegrasyon, montaj verimliliğini artırabilir ve aktüatörün farklı robot eklemleri arasında standartlaştırılmasını kolaylaştırabilir.

Elektrikli Tahrik Döner Eklemlerle Sınırlı Değildir

Harmonik ve planet dişli kutuları döner robot eklemleri için önemli olsa da insansı robotlar lineer harekete de ihtiyaç duyar.

Bir lineer eklem, bir aktarma mekanizması aracılığıyla motor dönüşünün lineer harekete dönüştürülmesiyle oluşturulabilir.

Önemli teknolojilerden biri, nispeten kompakt bir yapıda yüksek yük kapasitesi ve yüksek hassasiyet sağlayan planet makaralı vidadır.

Bu mekanizma türü, lineer kuvvet ve kompakt yerleşimin gerekli olduğu insansı robot bacakları ve diğer uygulamalar için özellikle önemlidir.

Bu nedenle geleceğin insansı robot aktüatör mimarisinin yalnızca tek bir aktarma teknolojisine dayanması beklenmemektedir.

Bunun yerine üreticiler, her eklemin mekanik gereksinimlerine göre şu teknolojileri bir arada kullanabilir:

Döner Elektrikli Aktüatörler + Harmonik Redüktörler + Planet Dişli Kutuları + Lineer Elektrikli Aktüatörler + Planet Makaralı Vidalar

her eklemin mekanik gereksinimlerine göre.

İyi Bir Elektrikli Robot Eklem Aktüatörünü Belirleyen Nedir?

İnsansı robotlar için aktüatör seçimi, nominal torkun ötesine geçmelidir.

Mühendislerin genellikle şu özellikleri değerlendirmesi gerekir:

Tork yoğunluğu, tepe torku, sürekli tork, çıkış hızı, boşluk, verimlilik, termal performans, eklem ataleti, enkoder çözünürlüğü, mekanik rijitlik, iletişim arayüzü ve aktüatörün toplam boyutu ile ağırlığı.

Örneğin, insansı bir robot bileği kompaktlığı ve düşük boşluğu önceliklendirirken, diz veya kalça eklemi önemli ölçüde daha yüksek tepe torku ve termal kapasite gerektirebilir.

Hassas hareket kabiliyetine sahip bir el ise farklı bir minyatürleştirme ve hassasiyet düzeyi gerektirir.

Bu, ideal robot eklem aktüatörünün evrensel bir tasarımdan ziyade uygulamaya özel olduğu anlamına gelir.

Elektrikli Robot Eklem Aktüatörleri En Çok Nerelerde Uygundur？

Elektrikli tahrikin avantajları, ticari kullanıma yönelik tasarlanan insansı robotlarda özellikle belirgin hale gelir.

İnsansı Robot Kolları

Elektrikli döner aktüatörler, kompakt bir mekanik yapıyı korurken omuz, dirsek ve bilek eklemleri için hassas konum ve tork kontrolü sağlayabilir.

İnsansı Robot Bacakları

Kalça, diz ve ayak bileği eklemleri yüksek tork, dinamik tepki ve verimli enerji kullanımı gerektirir. Uygun hassas aktarma sistemleriyle birleştirilen elektrikli aktüatörler, merkezi hidrolik sistemlere kompakt bir alternatif sunabilir.

İnsansı Robot Elleri

El, çok daha küçük aktüatörler ve son derece hassas hareket gerektirir. Minyatür harmonik redüktörler ve kompakt elektrik motorları, montaj alanının son derece sınırlı olduğu parmak eklemlerine entegre edilebilir.

Endüstriyel İnsansı Robotlar

Fabrikalarda ve lojistik ortamlarında çalışan robotlar için elektrikli tahrik; entegrasyon, bakım, temizlik ve dijital kontrol mimarileriyle uyumluluk açısından avantajlar sunar.

Bu durum, insansı robotların araştırma platformlarından endüstriyel uygulamalara geçiş yaptığı dönemde özellikle önemlidir. Örneğin Boston Dynamics, yeni elektrikli Atlas modelini gerçek dünya endüstriyel kullanımına yönelik konumlandırmış ve Hyundai'yi ilk uygulama ortağı olarak belirlemiştir.

Elektrikli Robot Eklem Aktüatörleri Neden Önemli Bir Teknoloji Haline Geliyor？

İnsansı robotların gelişimi, üreticilerin bir eklem aktüatöründen beklediklerini değiştiriyor.

Hidrolik sistemler, son derece yüksek kuvvet yoğunluğu ve dinamik gücün temel gereksinimler olduğu durumlarda değerini korumaktadır. Pnömatik sistemler de uyumlu ve özel uygulamalar için yararlı olabilir.

Bununla birlikte, geniş ölçekli kullanıma yönelik aküyle çalışan insansı robotlar için elektrikli tahrik; verimlilik, kontrol edilebilirlik, kompakt entegrasyon, temizlik ve ölçeklenebilirliğin güçlü bir kombinasyonunu sunar.

Atlas'ın hidrolik tahrikten tamamen elektrikli tahrike geçişi, sektördeki bu yönelimin açık bir örneğidir.

Aynı zamanda elektrikli tahrik, her insansı robot ekleminde aynı motorun veya redüktörün kullanılması gerektiği anlamına gelmez.

Geleceğin mimarisinin, farklı eklemler için optimize edilmiş farklı elektrikli aktarma teknolojilerinin bir kombinasyonu olması daha olasıdır.

İnsansı Robotik için HONPINE Elektrikli Robot Eklem Aktüatörleri

HONPINE; hassas motorlar, harmonik aktarma, planet aktarma, enkoderler ve entegre kontrol teknolojilerine dayalı entegre robot eklem aktüatörü çözümleri geliştirir.

Döner insansı robot eklemleri için harmonik tabanlı eklem modülleri; düşük boşluk, yüksek tork yoğunluğu ve hassas konumlandırmanın kritik olduğu durumlarda kompakt bir çözüm sunar.

Farklı tork, hız ve yük özellikleri gerektiren uygulamalar için planet tabanlı eklem çözümleri alternatif bir aktarma mimarisi sağlar.

HONPINE ayrıca entegre elektronik sistemlere ve iletişim arayüzlerine sahip aktüatör çözümleri geliştirerek robot üreticilerinin sistem karmaşıklığını azaltmasına ve eklem entegrasyonunu kolaylaştırmasına yardımcı olur.

Bu yaklaşım, aktüatör mimarisinin omuz ve dirsek eklemlerinden bileklere, kalçalara, dizlere, ayak bileklerine ve kompakt robotik ellere kadar farklı insansı robot uygulamalarına uyarlanmasını sağlar.

Sonuç

Hidrolik tahrikten elektrikli tahrike geçiş, insansı robot mühendisliğindeki önemli gelişmelerden biridir.

Hidrolik sistemler güçlü ve yetenekli olmaya devam etmektedir; ancak elektrikli robot eklem aktüatörleri, insansı robotlar akülü çalışmaya, kompakt mekanik tasarıma, hassas dijital kontrole, endüstriyel kullanıma ve seri üretime yöneldikçe giderek daha önemli hale gelen avantajlar sunar.

Bu dönüşümün anahtarı, hidrolik silindirin yalnızca bir elektrik motoruyla değiştirilmesi değildir. Yüksek performanslı elektrikli insansı robot eklemleri; motor, hassas redüktör, enkoder, sürücü, rulman, algılama ve kontrol teknolojisinin dikkatle eşleştirilmiş bir kombinasyonunu gerektirir.

Döner eklemler için harmonik redüktörler ve planet dişli kutuları farklı performans özellikleri sunar. Lineer eklemler için planet makaralı vidalar gibi teknolojiler, yüksek kuvvetli elektrikli tahrik için başka bir yol sağlar.

İnsansı robotlar daha yetenekli ve ticari açıdan uygulanabilir hale geldikçe, elektrikli robot eklem aktüatörleri insansı robot hareket sistemlerinin temel yapı taşlarından biri olacaktır.

HONPINE'ın entegre harmonik ve planet eklem çözümleri; yeni nesil insansı robotlar için kompakt, hassas ve ölçeklenebilir hareket bileşenleriyle bu dönüşümü desteklemek üzere tasarlanmıştır.
