Küçük Robot Kolları ve Masaüstü 6 Eksenli Robotlar için Mini Harmonik Redüktör

Daha küçük ve daha hafif robotik sistemlerin geliştirilmesi, robot eklem bileşenleri için yeni gereksinimler yaratmaktadır. Küçük robot kolları, masaüstü robot kolları ve kompakt 6 eksenli robot kolları, elektronik montajında, laboratuvar otomasyonunda, eğitimde, araştırmada ve diğer alan kısıtlamalı uygulamalarda giderek daha fazla kullanılmaktadır. Bu robotların, amaçlanan çalışma alanları için çok büyük veya çok ağır hale gelmeden esnek çok eksenli hareket sağlamaları gerekmektedir.

Küçük bir 6 eksenli robot kolu, uç elemanının hem konumunu hem de yönünü kontrol etmek için tipik olarak altı döner eklem kullanır. Bu mimari, robota mükemmel esneklik sağlar, ancak aynı zamanda eklem tasarımını daha zorlu hale getirir. Her eklem, boyutunu ve ağırlığını kontrol altında tutarken yeterli çıkış torku ve konumlandırma doğruluğu sağlamalıdır.

Bu tip robotik kollar için redüktör, basit bir iletim bileşeninden çok daha fazlasıdır. Boyutu, boşluğu, redüksiyon oranı, tork yoğunluğu ve mekanik konfigürasyonu, tüm robotun tasarımını doğrudan etkileyebilir. Mini Harmonik Redüktör, yüksek redüksiyon oranları, düşük boşluk, yüksek tork yoğunluğu ve içi boş konfigürasyonlarda dahili kablo yönlendirmesi gerektiren robot eklemleri için kompakt bir iletim çözümü sunar.

Küçük 6 eksenli robot kolları, masaüstü robot kolları, hafif işbirlikçi robot kolları ve kompakt otomasyon ekipmanları geliştiren üreticiler için bu özellikler, Mini Harmonik Redüktörleri modern robot eklem tasarımında özellikle önemli kılmaktadır.

Küçük robot kollarının neden mini harmonik redüktörlere ihtiyacı var?

Küçük bir robot kolu, geleneksel bir endüstriyel robotun boyutunu küçülterek tasarlanamaz. Robot küçüldükçe, eklem boyutu, eklem ağırlığı, motor torku ve mevcut kurulum alanı arasındaki ilişki daha da önem kazanır.

Tipik bir 6 eksenli robot kolu, seri halinde düzenlenmiş çok sayıda döner eklem içerir. Bir eklemin ağırlığı, tabana daha yakın olan eklemler tarafından taşınır. Omuz veya dirsek eklemi gereksiz yere ağırlaşırsa, robotu hareket ettirmek için yukarıdaki eklemlerin daha fazla torka ihtiyacı olur. Bu da daha büyük motorlara, daha büyük yapısal bileşenlere ve genel olarak daha ağır bir robota yol açabilir.

Masaüstü robot kolları için bu sorun daha da belirgin hale gelir çünkü tüm sistemin bir çalışma tezgahında veya küçük bir otomasyon hücresi içinde çalışabilecek kadar kompakt kalması gerekir.

Yüksek tork yoğunluğuna sahip kompakt bir redüktör, daha küçük bir dişli kutusundan daha fazlasına katkıda bulunabilir. Mühendislerin eklem boyutlarını küçültmelerine, robot ağırlığını kontrol etmelerine ve komple küçük 6 eksenli robot kolunun mekanik yapısını optimize etmelerine yardımcı olabilir.

Bu, mini harmonik redüktörlerin kompakt robotik eklemler için tercih edilmesinin başlıca nedenlerinden biridir.

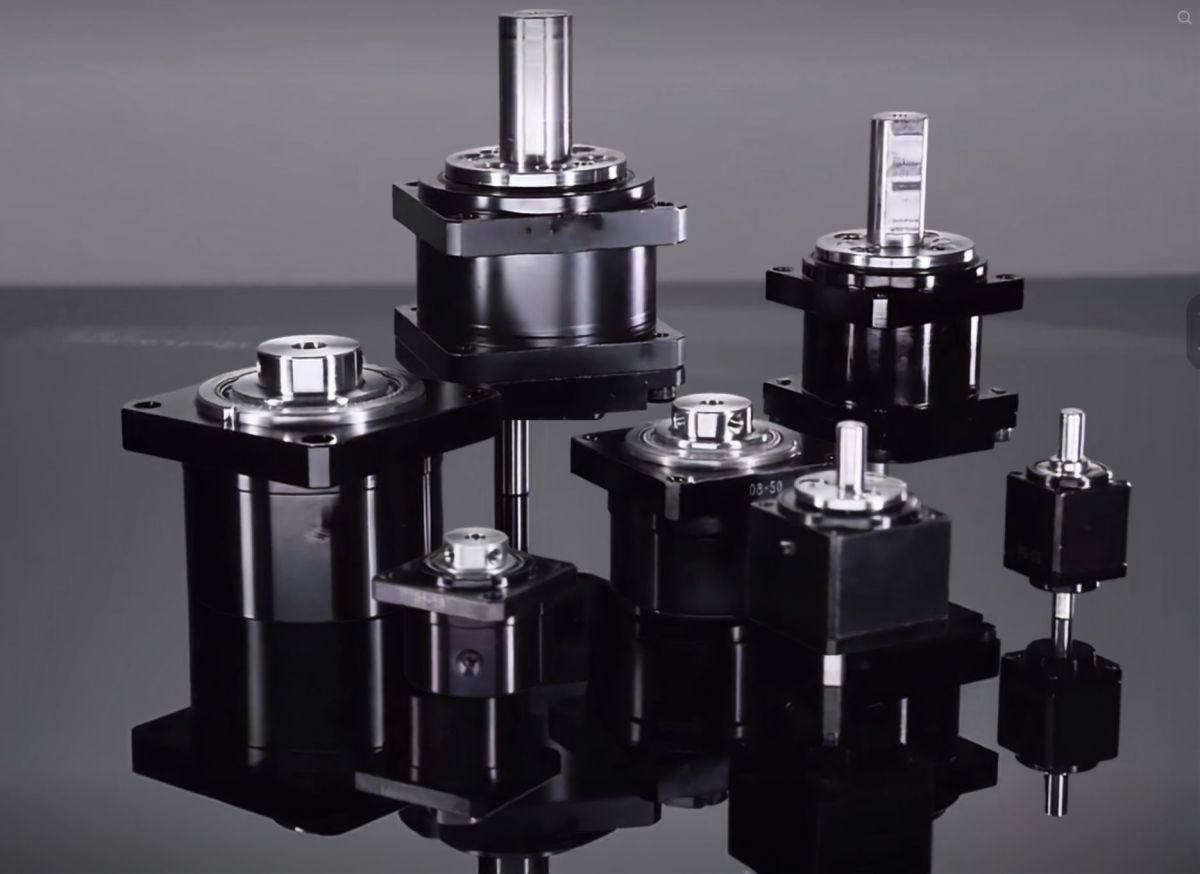

Küçük bir robot kolu için mini harmonik redüktör nedir?

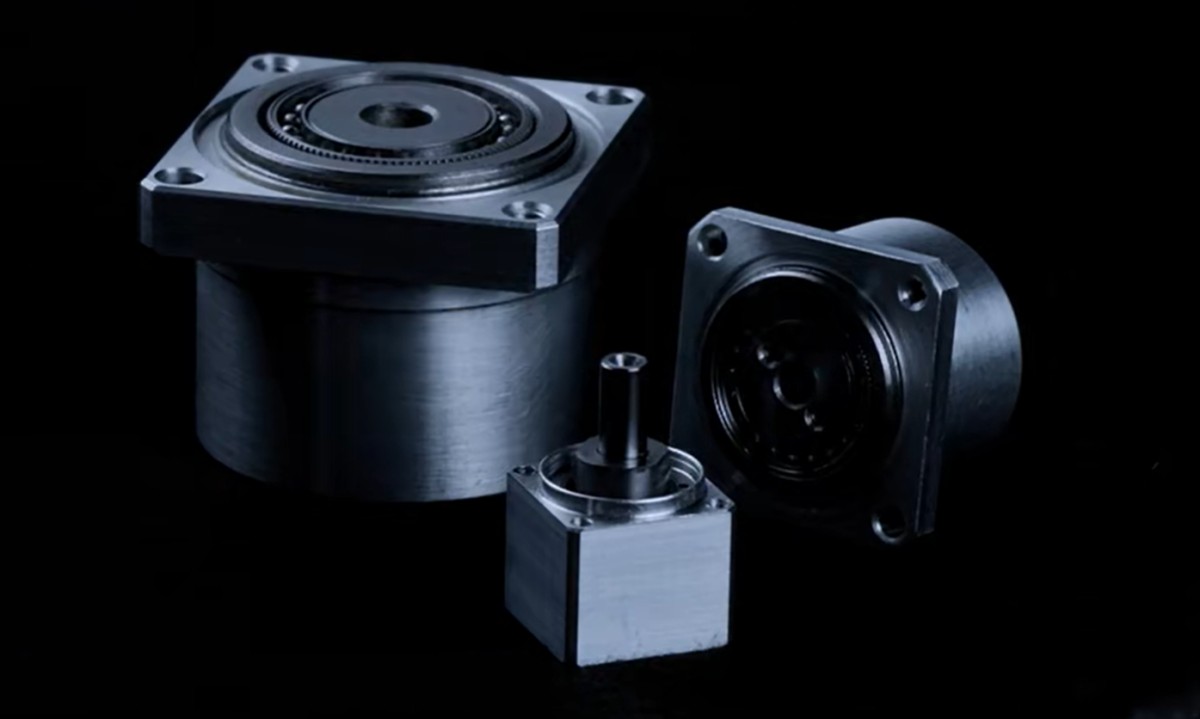

Mini harmonik redüktör, harmonik iletim teknolojisine dayalı kompakt bir hassas dişli kutusudur. Başlıca işlevi, bir motorun yüksek hızlı dönüşünü, bir robot eklemi için daha düşük hızlı, daha yüksek torklu çıkış hareketine dönüştürmektir.

Harmonik iletimin sağladığı yüksek redüksiyon oranı, nispeten kompakt bir redüktörün birden fazla dişli kademesine ihtiyaç duymadan önemli ölçüde hız düşüşü elde etmesini sağlar. Robotik uygulamalar için tipik redüksiyon oranları, modele bağlı olarak 30:1, 50:1, 80:1 ve 100:1 olabilir.

Küçük bir robot kolu için temel iletim sistemi bir motor, mini harmonik redüktör ve çıkış ekleminden oluşabilir. Çerçevesiz tork motoru, enkoder ve fren ile birleştirildiğinde, redüktör daha entegre bir robot eklem aktüatörünün parçası haline de gelebilir.

Bu mimari, özellikle kurulum alanının sınırlı olduğu ve her bileşenin dikkatlice entegre edilmesi gereken küçük robot kolları, masaüstü robot kolları, masaüstü 6 eksenli robotlar, küçük işbirlikçi robot kolları ve kompakt robotik eklemler için uygundur.

Küçük Robot Kolları İçin Mini Harmonik Redüktörlerin Başlıca Avantajları

Kompakt Boyut ve Yüksek İndirgeme Oranı

Mini harmonik redüktörün en önemli avantajlarından biri, kompakt bir iletim yapısı içinde nispeten yüksek bir redüksiyon oranına ulaşabilme yeteneğidir.

30:1, 50:1, 80:1 ve 100:1 gibi redüksiyon oranları, motor ve redüktörün birden fazla redüksiyon kademesine ihtiyaç duymadan gerekli bağlantı hızına ve torkuna ulaşmasını sağlayabilir.

Küçük bir 6 eksenli robot kolu için, iletim kademelerinin sayısını azaltmak, eklem yapısını basitleştirebilir ve eklemin dış çapının kontrol edilmesine yardımcı olabilir. Bu, özellikle büyük boyutlu eklemlerin genel ayak izini artırabileceği ve kullanılabilir çalışma alanını sınırlayabileceği masaüstü robot kolları için önemlidir.

Bu nedenle, kompakt ve yüksek oranlı bir redüktör, robot tasarımcılarına daha küçük bağlantılar ve daha entegre eklemler geliştirme konusunda daha fazla özgürlük sağlar.

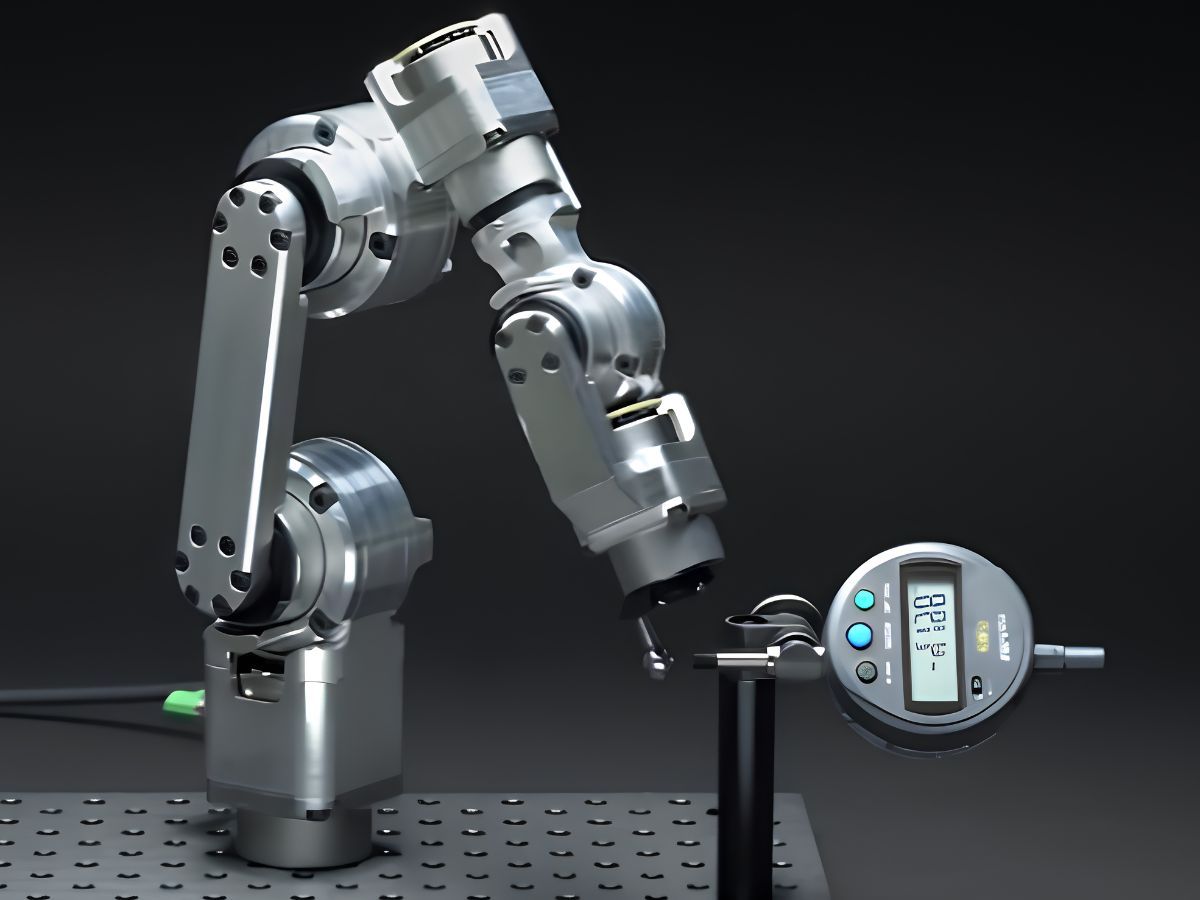

Robot eklemlerinin hassas hareketi için düşük boşluk payı

Altı eksenli robotik kollarda düşük boşluk payı özellikle önemlidir çünkü uç elemanın nihai konumu, birden fazla eklemin koordineli hareketine bağlıdır.

Dönme yönü değiştiğinde geri tepme (backlash) hareket kaybına neden olabilir. Bu hata birkaç eklemde tekrar tekrar meydana gelirse, uç elemanın konumlandırma performansını etkileyebilir.

Mini harmonik redüktörler, hassas iletim için tasarlanmıştır ve çok düşük boşluk payı sağlayabilir. Hassasiyet derecesine ve modeline bağlı olarak, boşluk payı yaklaşık ≤1 ark dakika seviyesine ulaşabilir; daha yüksek hassasiyetli konfigürasyonlarda ise onlarca ark saniye seviyesinde boşluk payı mevcuttur.

Küçük 6 eksenli robot kolları için bu özellik, PCB montajı, vidalama, dağıtım, lehimleme, bileşen taşıma ve inceleme gibi uygulamalarda tekrarlanabilir konumlandırma ve kontrollü yörünge hareketini destekleyebilir.

Hafif Robot Kolları için Yüksek Tork Yoğunluğu

Hafif bir robot için, çıkış torku, eklemin ağırlığı ve boyutlarıyla birlikte değerlendirilmelidir.

Kompakt bir yapıda gerekli torku sağlayabilen bir redüktör, mühendislerin robotun mekanik kabiliyetinden ödün vermeden eklem kütlesini kontrol etmelerini sağlar.

Bu durum özellikle seri 6 eksenli robot kolları için önemlidir. Daha hafif bir dirsek veya bilek eklemi, omuz ve diğer üst eklemlerin taşıdığı yükü azaltır. Sonuç olarak, tüm robot potansiyel olarak daha küçük motorlar, daha hafif yapısal bileşenler ve daha kompakt eklemler etrafında optimize edilebilir.

Masaüstü robot kolları ve hafif işbirlikçi robot kolları için, eklem ağırlığı ile genel robot performansı arasındaki bu ilişki, tork yoğunluğunu önemli bir tasarım unsuru haline getirir.

İçten Kablo Yönlendirme İçin İçi Boş Şaft

Küçük bir robot kolu geliştirirken kablo yönetimi de dikkate alınması gereken önemli bir husustur.

Altı eksenli bir robotun motor kablolarını, enkoder kablolarını, sensör kablolarını, pnömatik boruları ve uç efektör bağlantılarını barındırması gerekebilir. Harici kablo yönlendirmesi, sürekli eklem hareketi sırasında kablo bükülme, kıvrılma, çekme ve girişim riskini artırabilir.

İçi boş şaftlı Mini Harmonik Redüktör, özel konfigürasyona bağlı olarak dahili kablo ve boru yönlendirmesi için kullanılabilen merkezi bir geçit sağlar.

Masaüstü 6 eksenli robot kolu için bu, mekanik düzeni basitleştirebilir ve daha temiz bir eklem yapısı oluşturabilir. Dahili kablo yönlendirmesi ayrıca robot kolunun dış çevresinde açıkta kalan kablo miktarını azaltarak üreticilere kompakt robot bağlantıları ve eklem gövdeleri tasarlarken daha fazla özgürlük sağlar.

Çerçevesiz Tork Motorlarıyla Koaksiyel Entegrasyon

Harmonik iletimin koaksiyel giriş ve çıkış konfigürasyonu, robotik eklem mimarileri için oldukça uygundur.

Mini harmonik redüktör, çerçevesiz tork motoruyla birleştirildiğinde, motor bileşenleri geleneksel bir motor muhafazasına bağlı kalmak yerine doğrudan robot eklem gövdesine entegre edilebilir.

Oluşan bağlantı, motoru, redüktörü, enkoderi, freni, rulmanları ve gövdeyi tek bir kompakt düzeneğe entegre edebilir.

Bu yaklaşım, özellikle kendi küçük robot kollarını geliştiren üreticiler için oldukça kullanışlıdır çünkü eklem, standart bir servo motorun dış boyutlarıyla sınırlı kalmak yerine, mevcut mekanik alan etrafında tasarlanabilir.

Küçük 6 Eksenli Robot Kolları için Mini Harmonik Redüktörler

Küçük bir 6 eksenli robot kolu, kompakt hassas redüktör için en uygun uygulamalardan biridir çünkü her eksen kontrollü dönme hareketi gerektirirken, tüm mekanik yapının hafif kalması gerekir.

Altı eksenli yapılandırma, robotun uç elemanının hem konumunu hem de yönünü kontrol etmesine olanak tanır. Bu da, aletin bir iş parçasına farklı yönlerden yaklaşması gereken görevler için uygun hale getirir.

Ancak, robotun genel performansı, altı eklemin tamamının birlikte gösterdiği davranışa bağlıdır.

Düşük boşluk, konumlandırma tutarlılığının korunmasına yardımcı olabilir. Yüksek tork yoğunluğu, bağlantı ağırlığının kontrol edilmesine yardımcı olabilir. Yüksek bir azaltma oranı, bağlantı için gerekli tork çarpımını sağlayabilir. İçi boş bir yapı, kablo yönlendirmesini basitleştirebilir.

Bu nedenle, mini harmonik redüktörler, kompakt altı eksenli robotların mekanik mimarisinde önemli bir rol oynayabilir.

Masaüstü Robot Kolları için Mini Harmonik Redüktörler

Masaüstü robot kolunun gereksinimleri, büyük bir endüstriyel robotunkinden biraz farklıdır.

Masaüstü robotik kolun bir çalışma tezgahına sığması, sınırlı bir çalışma alanında çalışması ve kolayca kurulup yeniden konumlandırılabilmesi için yeterince hafif olması gerekebilir.

Bu durum, kompakt bağlantı tasarımını özellikle önemli kılıyor.

Mini harmonik redüktör, üreticilerin kontrollü robotik hareket için gereken redüksiyon oranından ve hassasiyetten ödün vermeden daha küçük döner bağlantılar oluşturmasına yardımcı olabilir.

Bu durum, teknolojiyi masaüstü otomasyon sistemleri, eğitim amaçlı robot kolları, laboratuvar robotları, araştırma platformları ve kompakt üretim ekipmanları için uygun hale getiriyor.

Bu uygulamalar için, kompakt boyutlar, düşük boşluk, yüksek tork yoğunluğu ve dahili kablo yönlendirmesinin birleşimi, son derece yüksek sürekli çıkış hızından daha önemli olabilir.

3C Elektronik Otomasyonunda Mini Harmonik Redüktörler

3C elektronik endüstrisi, küçük robot kolları ve masaüstü 6 eksenli robotlar için önemli bir uygulama alanıdır.

Elektronik üretiminde genellikle küçük parçalar, dar çalışma alanları, sık ürün değişiklikleri ve hassas montaj işlemleri söz konusudur. Altı eksenli bir robot, aletleri ve parçaları farklı açılardan konumlandırmak için gereken esnekliği sağlayabilir.

PCB Vidalama

Küçük bir altı eksenli robot, bir tornavidayı taşıyabilir ve bir PCB veya elektronik aksam üzerindeki farklı sabitleme noktaları arasında hareket ettirebilir. Düşük boşluk ve tekrarlanabilir eklem hareketi, tekrarlanan işlemler sırasında tutarlı alet konumlandırmasının korunmasına yardımcı olur.

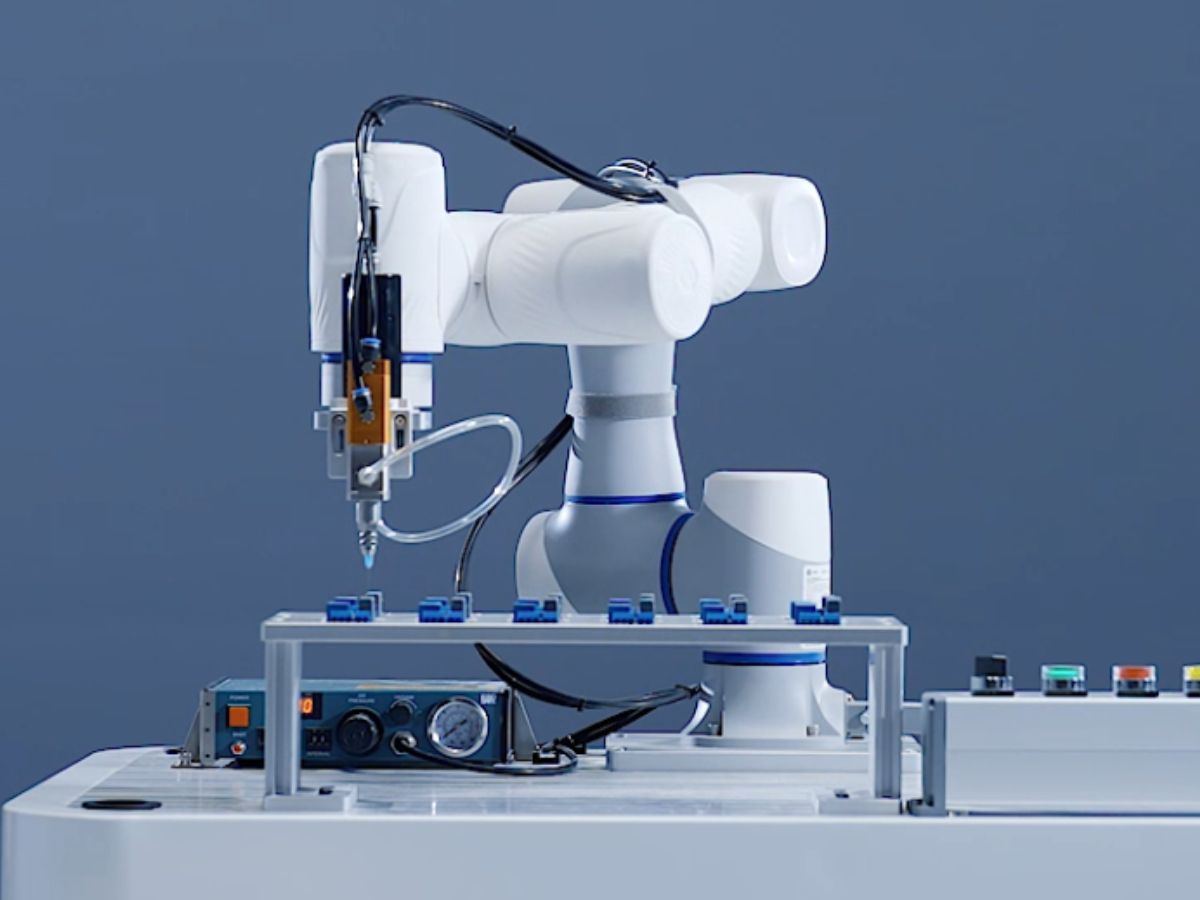

PCB Dağıtımı

Dağıtım uygulamaları, aletin elektronik bileşenlerin etrafında kontrollü yollar izlemesini gerektirir. Her robot ekleminin konumlandırma performansı, dağıtım yörüngesinin doğruluğunu ve tutarlılığını etkileyebilir.

Lehimleme

Kompakt altı eksenli robotik kol, lehimleme aletini bir PCB üzerinde konumlandırabilir ve bileşenlere farklı yönlerden yaklaşabilir. Bu esneklik, iş parçasının farklı konumlarda ve yönlerde bileşenler içerdiği durumlarda özellikle kullanışlıdır.

Parça Taşıma ve Montajı

Küçük robot kolları, kompakt çalışma alanlarında alma-yerleştirme ve montaj işlemlerini gerçekleştirebilir. Hafif yapıları ve küçük eklem boyutları, kurulum alanının sınırlı olduğu otomasyon sistemleri için onları uygun hale getirir.

Görsel İnceleme

Masaüstü robot kolu, bir kamera veya inceleme sensörü taşıyabilir ve farklı konum ve açılardan görüntü yakalamak için bir ürünün etrafında hareket edebilir. Altı eksenli hareket, basit doğrusal konumlandırma sistemlerine kıyasla inceleme için daha fazla esneklik sağlar.

Mini Harmonik Redüktörlerin Sınırlamaları

Mini harmonik redüktör, her uygulama için en iyi iletim çözümü olacak şekilde tasarlanmamıştır. Avantajları, bir robot ekleminin kompaktlık, hassasiyet, yüksek redüksiyon ve yüksek tork yoğunluğu gerektirdiği durumlarda en değerlidir.

Ani Yüklenmeler Dikkatli Bir Şekilde Değerlendirilmelidir

Harmonik iletim, çalışma prensibinin bir parçası olarak esnek bir iletim elemanı kullanır. Bu, kompakt bir yapı ve yüksek bir küçültme oranı sağlar, ancak robot tasarımı sırasında şiddetli darbe yükleri ve tekrarlanan kontrolsüz çarpışmalar dikkatlice göz önünde bulundurulmalıdır.

Küçük bir işbirlikçi robot veya masaüstü robot kolu için, redüktör beklenen nominal tork, tepe tork, dış yük, ivme ve çarpışma koşullarına göre seçilmelidir.

Öncelikle sürekli yüksek hızlı çıktı için tasarlanmamıştır.

Mini harmonik redüktör, sürekli yüksek hızlı çıkış dönüşünden ziyade, yüksek oranda redüksiyon ve hassas çıkış hareketi sağlamak üzere tasarlanmıştır.

Bu özelliği sayesinde, motorun genellikle daha yüksek hızda çalıştığı, eklemin ise daha yüksek çıkış torkuyla kontrollü, daha düşük hızlı hareket gerektirdiği robot eklemleri için oldukça uygundur.

Sürekli yüksek hızlı çıkış dönüşü gerektiren uygulamalar farklı bir iletim mimarisi gerektirebilir.

Doğru beden seçimi hâlâ çok önemli.

Mini harmonik redüktörün kompakt boyutu, yük gereksinimlerinin göz ardı edilebileceği anlamına gelmez.

Robot üreticileri, redüktör seçimi yaparken nominal tork, tepe tork, çıkış hızı, yük ataleti, ivme, çalışma döngüsü, dış moment yükleri ve çalışma ortamını değerlendirmelidir.

Altı eksenli bir robot için, redüktörün robot yapısı içindeki eklemin konumuna göre de değerlendirilmesi gerekir, çünkü omuz, dirsek ve bilek eklemleri önemli ölçüde farklı yüklere maruz kalabilir.

Küçük Robot Kolları İçin Mini Harmonik Redüktör ve Planet Dişli Redüktör Karşılaştırması

Mini harmonik redüktörler ve planet dişli kutuları, robotik hareket sistemlerinde kullanılabilir ancak mekanik özellikleri farklıdır.

Küçük robot kolları ve masaüstü 6 eksenli robotlar için, kompakt eklem boyutları, yüksek redüksiyon oranları, düşük boşluk ve yüksek tork yoğunluğuna öncelik verilen tasarımlarda Mini Harmonik Redüktör özellikle cazip bir seçenektir.

Planet dişli kutusu, uygulamada yüksek hız, verimlilik veya belirli yük özelliklerine daha fazla önem verildiğinde avantajlı olabilir.

Dolayısıyla seçim, tek bir iletim tipinin evrensel olarak daha iyi olduğu varsayımına değil, robotun gerçek gereksinimlerine göre yapılmalıdır.

Sınırlı montaj alanında yüksek redüksiyon oranı ve çok düşük boşluk gerektiren kompakt altı eksenli robot eklemleri için Mini Harmonik Redüktör güçlü bir çözüm olabilir. Sürekli yüksek hızlı çıkış veya farklı iletim özellikleri gerektiren uygulamalar için ise planet dişli kutusu daha uygun olabilir.

Küçük bir robot kolu için mini harmonik redüktörü ne zaman seçmelisiniz?

Robot ekleminin kompakt bir mekanik yapıyı hassas hareket ve yüksek çıkış torkuyla birleştirmesi gerektiğinde, mini harmonik redüktör dikkate alınmaya değerdir.

Özellikle eklem çapı ve ağırlığının genel robot tasarımını doğrudan etkilediği küçük 6 eksenli robot kolu, masaüstü robot kolu veya hafif işbirlikçi robot kolu geliştirilirken bu durum önem kazanır.

Robotun tekrarlanabilir konumlandırma için düşük boşluk payına, kompakt bir pakette yüksek küçültme oranına veya dahili kablo yönlendirmesi için içi boş bir yapıya ihtiyaç duyduğu durumlarda da güçlü bir adaydır.

Çerçevesiz tork motoru, enkoder ve fren içeren entegre bir robot eklemi geliştiren üreticiler için Mini Harmonik Redüktör, aynı zamanda merkezi hassas iletim bileşeni olarak da hizmet verebilir.

Çözüm

Küçük robot kolları, masaüstü robot kolları ve küçük 6 eksenli robot kollarının geliştirilmesi, robot eklem iletim sistemleri için gereksinimleri değiştiriyor. Kompakt bir robot kolunun yeterli çıkış torkundan daha fazlasına ihtiyacı vardır. Eklemlerinin boyut, ağırlık, hassasiyet, redüksiyon oranı, kablo yönlendirmesi ve mekanik entegrasyon arasında denge kurması gerekir.

Mini harmonik redüktör, kompakt iletim yapısı, yüksek redüksiyon oranı, düşük boşluk, yüksek tork yoğunluğu, koaksiyel konfigürasyon ve uygun modellerde içi boş şaft seçenekleri ile bu gereksinimleri karşılar.

Küçük altı eksenli robotlar için bu özellikler, üreticilerin 3C elektronik montajı, PCB vidalama, dağıtım, lehimleme, bileşen taşıma ve görsel inceleme gibi uygulamalar için gereken hassasiyetten ödün vermeden kompakt ve hafif eklemler geliştirmelerine yardımcı olabilir.

Bu teknolojinin de sınırlamaları vardır. Şiddetli şok yükleri, sürekli yüksek hızlı çıkış gereksinimleri ve zorlu dış yükler, dikkatli mühendislik değerlendirmesi ve uygun boyutlandırma gerektirir. Bu nedenle, bir Mini Harmonik Redüktör, yalnızca fiziksel boyutlarına göre değil, robotun tüm çalışma koşullarına göre seçilmelidir.

Küçük 6 eksenli robot kolları ve masaüstü robot kolları için kompakt robot eklemleri üretmek isteyen üreticiler için, kompakt boyut, düşük boşluk, yüksek tork yoğunluğu ve dahili kablo yönlendirmesinin birleşimi, Mini Harmonik Redüktörü pratik bir hassas iletim çözümü haline getiriyor.
