HPJM Harmonik Mafsal Aktüatöründe PID Ayarı: Konumlandırma Titreşimi Nasıl Azaltılır

Robot ekleminin komut edilen konum etrafında tekrar tekrar salınım yapması veya hedefe ulaştıktan sonra düzgün bir şekilde yerleşememesi durumunda konumlandırma titremesi meydana gelebilir. Yüksek hassasiyetli harmonik eklem aktüatörü için bu davranış genellikle PID parametreleri, yük koşulları, iletim özellikleri ve mekanik yapı arasındaki etkileşimle ilgilidir.

HPJM Harmonik Mafsal Aktüatörü, kullanıcıların farklı yüklere ve çalışma koşullarına göre hız ve konum kontrol parametrelerini ayarlamasına olanak tanıyan yapılandırılabilir bir PID arayüzü sunar. Akım döngüsü teslimattan önce kalibre edilirken, hız ve konum döngüleri gerektiğinde kullanıcı tarafından ayarlanabilir.

Bu makale, HPJM harmonik mafsal aktüatörünün PID kontrol yapısını, temel PID parametrelerinin rolünü ve CAN, CANopen, EtherCAT veya Magic yazılımı aracılığıyla konumlandırma titremesini azaltmaya yönelik pratik bir prosedürü açıklamaktadır.

Robot eklem aktüatöründe konumlandırma titremesi neden oluşur?

Bir robot eklemi tek başına bir motor gibi çalışmaz. Komple hareket sistemi; motoru, harmonik iletimi, enkoderi, rulmanları, mekanik gövdeyi, yükü ve servo kontrol sistemini içerir.

İstenilen konuma ulaşıldığında, kontrol ünitesi hedef konumu gerçek konumla sürekli olarak karşılaştırır. Eğer kontrol tepkisi eklemin mekanik özelliklerine göre çok agresif olursa, aktüatör konumu zıt yönlerde tekrar tekrar düzeltebilir.

Bu şu şekilde görünebilir:

• Hedef konum etrafında küçük salınımlar

• Tekrarlanan ileri ve geri düzeltmeler

• Duyulabilir veya görülebilir titreşim

• Daha uzun yerleşme süresi

• Belirli yükler altında kararsız hareket

Bu nedenle, konumlandırma titremesi otomatik olarak harmonik redüktöre veya enkoder'e atfedilmemelidir. Birçok durumda, PID parametrelerinin robot ekleminin gerçek yük ve mekanik koşullarına uygun hale getirilmesi gerekir.

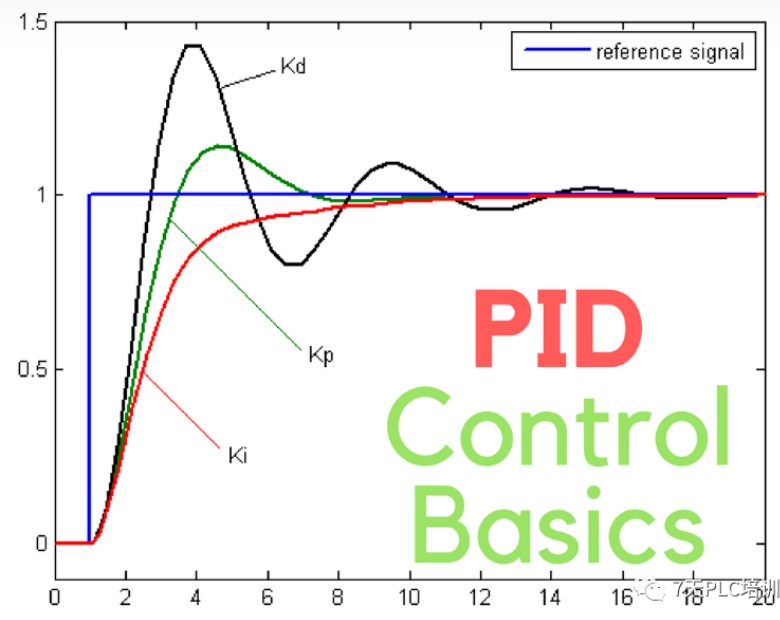

HPJM Harmonik Mafsal Aktüatöründe PID Kontrolü Nasıl Çalışır?

PID kontrolü, komut edilen değer ile sistemin gerçek yanıtı arasındaki hataya göre kontrol çıkışını belirler.

Üç temel bileşen şunlardır:

P — Orantılı

Oransal terim, mevcut hatanın büyüklüğüne karşılık gelir. Oransal kazancın artırılması, genellikle kontrol sisteminin konum veya hız sapmalarına daha güçlü tepki vermesine neden olur.

Ben — Bütünsel

İntegral terimi zaman içinde hatayı biriktirir ve esas olarak kararlı durum hatasını veya artık sapmayı azaltmak için kullanılır.

D — Türev

Türev terimi, hatanın değişim hızına tepki verir ve dinamik değişiklikler sırasında önleyici sönümleme sağlayabilir.

HPJM kontrol mimarisinde, döngüler kademeli bir yapıda düzenlenmiştir:

Akım Döngüsü → Hız Döngüsü → Konum Döngüsü

Akım döngüsü en içteki döngüdür ve motor akımını ve elektromanyetik torku doğrudan kontrol eder. Hız döngüsü motor hızını kontrol ederken, konum döngüsü son konum tepkisini kontrol eder.

Akım döngüsü parametreleri teslimattan önce kalibre edilir ve genellikle kullanıcı tarafından değiştirilmemelidir.

Uygulamaya özel ayarlamalar için, ayarlanması gereken başlıca parametreler şunlardır:

Hız Döngüsü P → Hız Döngüsü I → Konum Döngüsü P → Konum Döngüsü D

PID parametreleri neden yüke göre ayarlanmalıdır?

Harmonik mafsal aktüatörü, önemli ölçüde farklı mekanik yüklere sahip çeşitli robotik uygulamalarda kullanılabilir.

Örneğin, aynı HPJM aktüatörü aşağıdaki durumlarda farklı dinamik özellikler gösterebilir:

• Bir robot kol eklemi

• İnsansı bir robot eklemi

• Hafif bir işbirlikçi robot

• Döner başlıklı bir mekanizma

• Kompakt bir robotik manipülatör

Yük, eklemin tamamının ataletini, sürtünmesini, ivme tepkisini ve mekanik rezonans özelliklerini etkiler.

Sonuç olarak, bir yük koşulu altında iyi çalışan PID parametreleri, başka bir yük koşulu altında aynı konumlandırma performansını sağlamayabilir.

Bu nedenle PID ayarı, her uygulama için tek bir parametre seti kullanmak yerine, gerçek veya temsili çalışma yükü altında yapılmalıdır.

HPJM Harmonik Mafsal Aktüatörünün Pozisyon Döngüsü Nasıl Ayarlanır?

Pozisyon döngüsü, robot ekleminin pozisyon hatalarına nasıl tepki vereceği üzerinde doğrudan bir etkiye sahiptir.

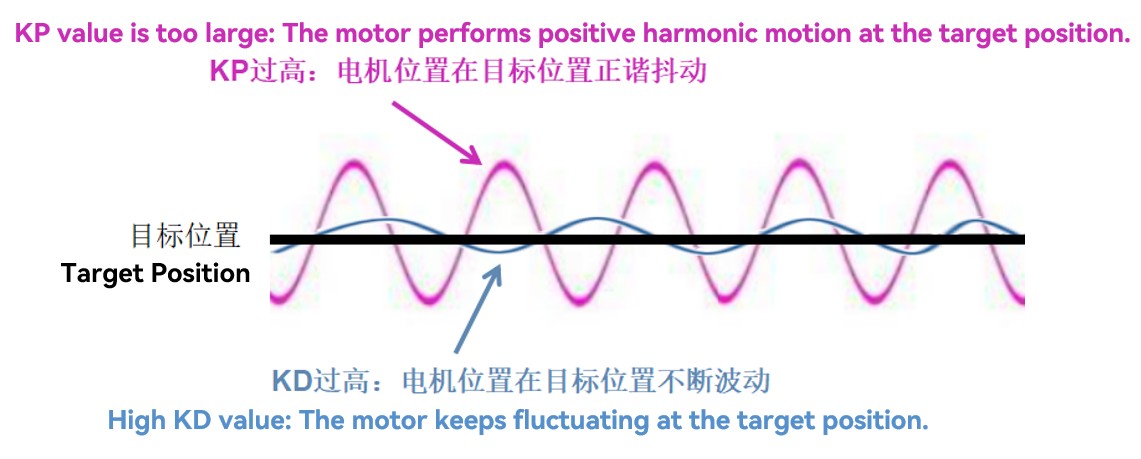

Pozisyon Döngüsü P Kazancı

Konum oransal kazancı, aktüatörün konum hatasına ne kadar güçlü tepki vereceğini belirler.

Eğer konum P kazancı çok düşükse, aktüatör yavaş tepki verebilir veya yetersiz konumlandırma sertliği gösterebilir.

Eğer konum P kazancı çok yüksek olursa, aktüatör sürekli olarak küçük konum hatalarını düzeltebilir ve hedef etrafında salınım veya konumlandırma titremesi üretebilir.

Bu nedenle, konumlandırma titremesi meydana geldiğinde, konum P kazancını azaltmak incelenmesi gereken parametrelerden biri olabilir.

Uygun değer, gerçek yüke, mekanik rijitliğe, redüktör özelliklerine ve istenen tepkiye bağlıdır.

Pozisyon Döngüsü D Kazancı

Konum türevi kazancı, konum hatasındaki değişikliklere tepki verir ve konum döngüsünün sönümleme özelliklerini etkileyebilir.

Aşırı yüksek D kazancı, özellikle ölçüm gürültüsü veya mekanik titreşim mevcut olduğunda, salınıma neden olabilir veya eklem tepkisini kararsız hale getirebilir.

Bu nedenle P ve D pozisyonları, ortaya çıkan hareketi gözlemlemeden bağımsız olarak ayarlanmak yerine birlikte değerlendirilmelidir.

HPJM Harmonik Mafsal Aktüatörünün Hız Döngüsü Nasıl Ayarlanır?

Hız döngüsü, akım döngüsü ile konum döngüsü arasında ara katmanı oluşturur.

Hız Döngüsü P Kazancı

Hız oranlı kazanç, hız hatasına karşı tepki gücünü belirler.

Kazanç çok düşükse, aktüatör daha yavaş bir hız tepkisi gösterebilir.

Kazanç çok yüksek olursa, hız döngüsü belirli çalışma koşulları altında kararsız hale gelebilir.

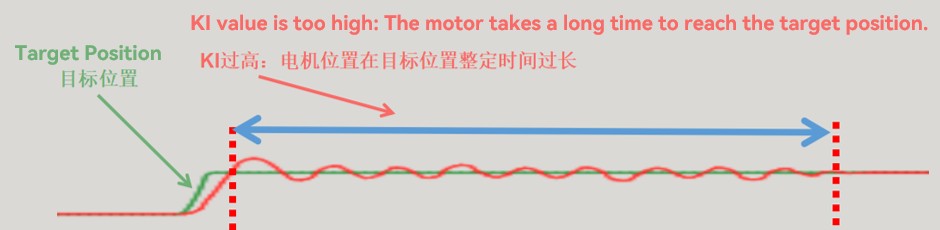

Hız Döngüsü I Kazanç

Hız integrali parametresi, zaman içinde hız hatasını biriktirir ve kalıcı hız sapmalarını ortadan kaldırmaya yardımcı olur.

Ancak, aşırı integral etki, aktüatörün yerleşme davranışını etkileyebilir ve sistemin stabilize olması için gereken süreyi uzatabilir.

Bu nedenle hız döngüsü, gerçek mekanik yük ve çalışma koşulları dikkate alınarak ayarlanmalıdır.

HPJM Harmonik Mafsal Aktüatörü için Önerilen PID Ayar Sırası

Pratik bir ayarlama sürecinde, birden fazla parametre aynı anda rastgele değiştirilmemelidir.

Temel işlem şu şekildedir:

Aktüatörü durdur → PID parametrelerini değiştir → Parametreleri kaydet → Aktüatörü etkinleştir → Hareketi test et → Gerekirse tekrarla

Parametreleri değiştirmeden önce, aktüatör durdurulmuş veya devre dışı bırakılmış duruma getirilmelidir.

HPJM kullanıcıları, desteklenen iletişim arayüzleri veya Magic yazılımı aracılığıyla PID parametrelerine erişebilirler.

Tipik bir akort sırası şöyledir:

1. Mekanik montajı ve yükü doğrulayın.

Harmonik mafsal aktüatörünün doğru şekilde takıldığından ve amaçlanan yük koşulu altında çalıştığından emin olun.

2. Akım döngüsü parametrelerini doğrulayın.

Akım devresi teslimattan önce kalibre edilmiştir ve genellikle değişmeden kalmalıdır.

3. Hız döngüsünü ayarlayın.

Aktüatörün gerçek yük altındaki tepkisine göre hız döngüsü P ve I parametrelerini ayarlayın.

4. Pozisyon döngüsünü ayarlayın.

İstenilen konumlandırma tepkisini aşırı salınım olmadan elde etmek için P ve D konumlarını ayarlayın.

5. Aktüatörü test edin.

Tekrarlanan konumlandırma hareketleri gerçekleştirin ve aşırı sapmayı, yerleşme davranışını, titreşimi ve konumlandırma titremesini gözlemleyin.

6. Parametreleri kaydedin.

Çalışma stabil hale geldikten sonra, yeni ayarları korumak için parametreleri kaydedin.

Bu sıralı yaklaşım, davranış değişikliğinden hangi parametrenin sorumlu olduğunu belirlemeyi kolaylaştırır.

CAN, CANopen ve EtherCAT aracılığıyla PID Parametre Ayarlaması

HPJM harmonik mafsal aktüatörü, farklı iletişim arayüzleri aracılığıyla PID parametrelerine erişim sağlar.

CAN Arayüzü

Kullanıcılar, CAN arayüzü aracılığıyla ilgili hız döngüsü ve konum döngüsü PID parametrelerini okuyabilir ve yazabilirler.

Bu arayüz şu amaçlarla kullanılabilir:

• Okuma hızı döngüsü parametreleri

• Konum döngüsü parametrelerini okuyun

• Hız döngüsü parametrelerini yazın

• Pozisyon döngüsü parametrelerini yazın.

• Değiştirilen parametreleri kaydedin.

Bu, ana kontrol ünitesinin veya devreye alma yazılımının aktüatörü uygulama gereksinimlerine göre ayarlamasına olanak tanır.

CANopen Arayüzü

CANopen tabanlı sistemler için PID parametrelerine ilgili nesne sözlüğü indeksleri aracılığıyla erişilebilir.

HPJM arayüzü, hız döngüsü ve konum döngüsü parametreleri için nesneler içerir ve bu sayede ana kontrol ünitesi ilgili değerleri okuyabilir veya değiştirebilir.

EtherCAT Arayüzü

EtherCAT uygulamaları için, ilgili nesneler aynı şekilde PID parametrelerine erişmek için de kullanılabilir.

Bu durum, HPJM'yi aktüatörün merkezi bir EtherCAT tabanlı hareket kontrol mimarisine entegre edilmesi gereken robot kontrol sistemleri için uygun hale getirir.

Ayrıntılı indeks, alt indeks, komut ve veri formatı bilgileri için mühendisler HPJM iletişim protokolü dokümanına başvurmalıdır.

PID parametreleri ayarlandıktan sonra nasıl kaydedilir?

Bir PID parametresini değiştirmek, yeni değerin kalıcı olarak kaydedildiği anlamına gelmez.

Ayarlama işlemi tamamlandıktan sonra, parametreler ilgili kaydetme komutu kullanılarak kaydedilmelidir.

HPJM için parametre kaydetme işlemi, desteklenen iletişim arayüzü üzerinden gerçekleştirilebilir.

Temel iş akışı şu şekildedir:

Ayarla → Test Et → Onayla → Kaydet

Bu durum özellikle devreye alma sırasında önemlidir, çünkü aksi takdirde test sırasında çalışıyor gibi görünen bir parametre, aktüatör yeniden başlatıldıktan sonra korunmayabilir.

HPJM Harmonik Eklem Aktüatörünü Ayarlamak için Sihirli Yazılım Kullanımı

CAN veya CANopen komutlarını doğrudan göndermek yerine grafiksel devreye alma yöntemini tercih eden kullanıcılar için HPJM, Magic yazılımı aracılığıyla ayarlanabilir.

Genel prosedür şu şekildedir:

Adım 1 — Magic Software'i Yönetici Olarak Çalıştırın

Magic yazılımına sağ tıklayın ve "Yönetici olarak çalıştır" seçeneğini seçin.

Adım 2 — Motoru bulun

Bağlı HPJM aktüatörünü tespit etmek için üst menüden "Cihaz Arama"yı seçin.

3. Adım — İletişim Protokolünü Seçin

Sistemin gerçek yapılandırmasına göre CAN veya CANopen gibi uygun iletişim protokolünü seçin.

Adım 4 — İletişim Kanalını Seçin

Analiz cihazının donanım arayüzüne göre Kanal 1 veya Kanal 2'yi seçin.

Adım 5 — Baud Hızını Seçin

Sistem yapılandırmasına uygun iletişim baud hızını ayarlayın.

Adım 6 — Kimlik Aralığını Seçin

Bağlı aktüatör için uygun cihaz kimliği aralığını yapılandırın.

Adım 7 — Aktüatörün Durdurulduğunu Doğrulayın

İletişim onayı için gerekirse motoru kısa süreliğine çalıştırın, ardından devre dışı bırakın ve PID parametrelerini değiştirmeden önce aktüatörün durdurulmuş durumda olduğundan emin olun.

Adım 8 — PID Parametrelerini Değiştirin ve Test Edin

Gerekli PID parametrelerini ayarlayın ve aktüatörü test için etkinleştirin.

Konumlandırma tepkisini gözlemleyin ve gerekirse ayarlama işlemini tekrarlayın.

Adım 9 — Parametreleri Kaydedin

İstenilen yanıt elde edildikten sonra, parametreleri yazılım aracılığıyla kaydedin.

Mühendisler PID kazancını artırmadan önce neleri kontrol etmelidir?

PID ayarı, her konumlandırma problemi için ilk çözüm olmamalıdır.

Kazancı artırmadan önce, mühendisler mekanik sistemin doğru şekilde monte edildiğini doğrulamalıdır.

Önemli faktörler şunlardır:

Mekanik tesisat:

Montaj rijitliğini, şaft hizalamasını, bağlantıyı ve yük bağlantısını kontrol edin.

Yük durumu:

Gerçek yükün ve ataletin, aktüatörün amaçlanan çalışma aralığı içinde olduğunu doğrulayın.

İletim durumu:

Anormal sürtünme, mekanik parazit veya iletim sorunlarının olup olmadığını kontrol edin.

Kodlayıcı geri bildirimi:

Konum geri bildiriminin istikrarlı ve anormal gürültüden arınmış olduğunu doğrulayın.

İletişim:

Komut iletimi ve geri bildirim iletişiminin doğru çalışıp çalışmadığını kontrol edin.

Çalışma modu:

Aktüatörün, amaçlanan kontrol modunda test edildiğinden emin olun.

Mekanik sistemin kendisinde aşırı titreşim veya kararsızlık varsa, PID kazancını artırmak sorunu daha da kötüleştirebilir.

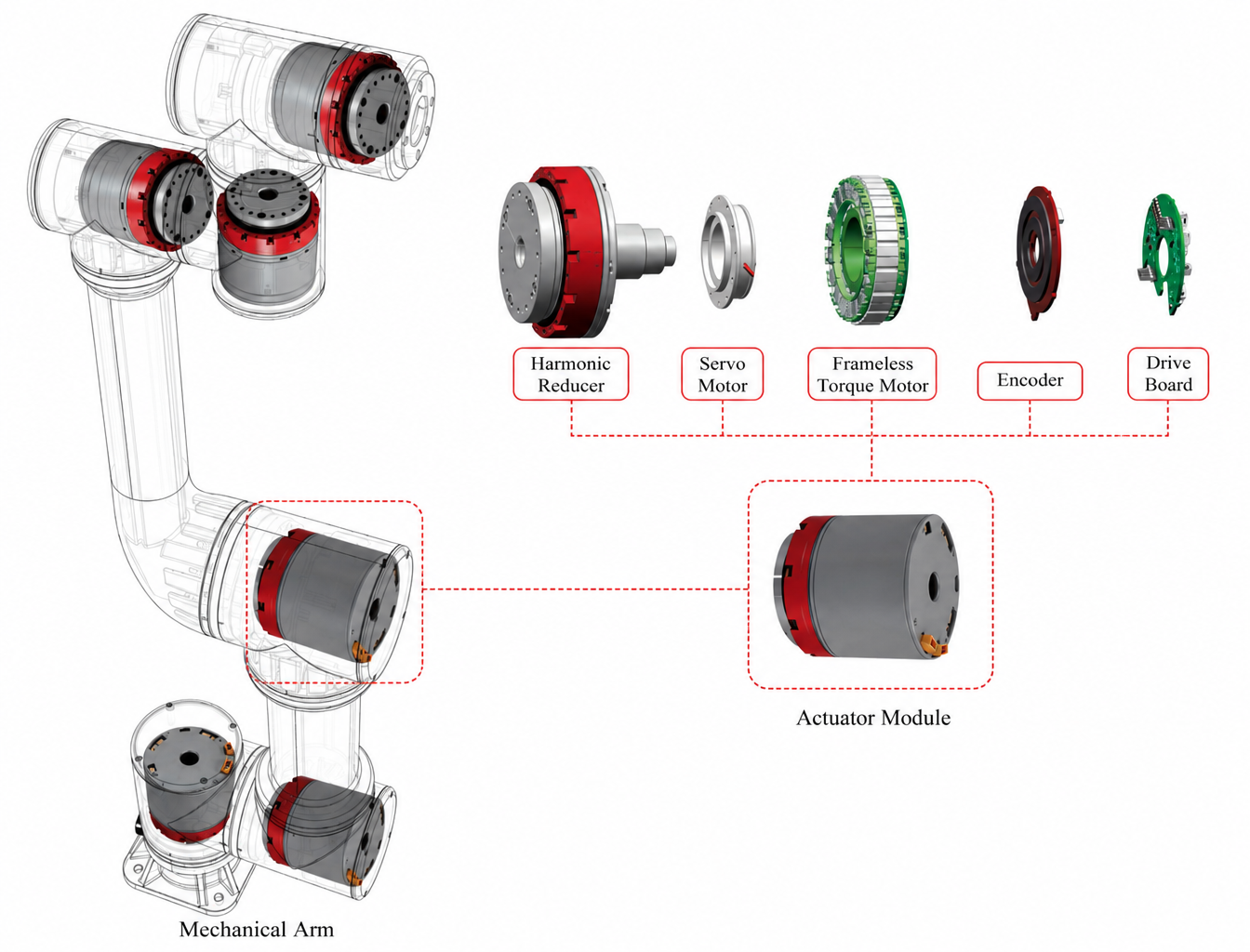

PID Ayarlaması İçin Entegre Harmonik Eklem Aktüatör Tasarımının Önemi Nedir?

Bir robot ekleminin kontrol performansı, yalnızca servo motorun kendisine değil, daha birçok şeye bağlıdır.

Entegre harmonik mafsal aktüatörü, motor, harmonik redüktör, enkoder, sürücü elektroniği, rulmanlar ve mekanik gövde dahil olmak üzere kontrol tepkisini doğrudan etkileyen birden fazla bileşeni bir araya getirir.

Bu entegre mimari, bu bileşenlerin bağımsız olarak seçilip son sistem entegrasyon aşamasında birleştirilmesi yerine, geliştirme sırasında eşleştirilmesine olanak tanır.

Robot üreticileri için bu, devreye alma sürecini basitleştirebilir çünkü aktüatör zaten tanımlanmış bir motor-şanzıman-geri besleme mimarisi etrafında geliştirilmiştir.

Geriye kalan PID ayarı, öncelikle aktüatörün robotun özel yapısına ve yüküne uygun hale getirilmesine odaklanabilir.

Bu özellik, özellikle insansı robotlar, robotik kollar, işbirlikçi robotlar ve her bir eklemin farklı atalet ve mekanik koşullara maruz kalabileceği diğer çok eksenli robotik sistemler gibi uygulamalar için son derece değerlidir.

HPJM Harmonik Mafsal Aktüatörü: Fabrika Kalibrasyonundan Uygulamaya Özel Ayarlamaya

HPJM serisi, robot eklem kontrolüne pratik bir yaklaşım benimsemektedir.

Motor akım devresi teslimattan önce kalibre edilerek motor kontrolü için önceden tanımlanmış bir temel sağlanır. Kullanıcılar daha sonra hız ve konum devrelerini gerçek uygulama gereksinimlerine göre ayarlayabilirler.

Bu yaklaşım, kullanıcıların tüm servo kontrol mimarisini yeniden tasarlamasına gerek kalmadan, aynı harmonik eklem aktüatör platformunun farklı mekanik yüklere ve robotik uygulamalara uyarlanmasına olanak tanır.

Robot eklemleri geliştiren mühendislik ekipleri için kilit nokta, evrensel bir PID parametresi aramak değil.

Bunun yerine amaç, aşağıdaki koşulları sağlayan istikrarlı bir parametre kombinasyonu bulmaktır:

Aktüatör + Harmonik İletim + Mekanik Yapı + Yük + Hareket Profili

Bu faktörler doğru şekilde eşleştirildiğinde, HPJM gereksiz salınım ve titremeyi en aza indirirken istikrarlı konumlandırma ve duyarlı hareket sağlayabilir.

Çözüm

Robot eklemlerindeki konumlandırma titremesi genellikle tek bir bileşenden kaynaklanan bir sorun olmaktan ziyade sistem düzeyinde bir sorundur.

HPJM harmonik mafsal aktüatörü için, akım döngüsü teslimattan önce kalibre edilirken, hız ve konum döngüleri gerçek yüke ve uygulama koşullarına göre ayarlanabilir.

Pratik bir ayarlama süreci, mekanik kurulumu, yük ataletini, iletim özelliklerini, enkoder geri beslemesini ve iletişim performansını da dikkate alarak, hız döngüsü P/I ve konum döngüsü P/D parametreleri arasındaki ilişkiye odaklanmalıdır.

HPJM'nin CAN, CANopen, EtherCAT veya Magic yazılımı aracılığıyla entegre edilip edilmemesine bakılmaksızın, önerilen yaklaşım, kontrollü parametre değişiklikleri yapmak, aktüatörü temsili koşullar altında test etmek ve istikrarlı performans elde edildikten sonra parametreleri kaydetmektir.

İnsansı robotlar, robot kolları, işbirlikçi robotlar ve diğer hassas robotik sistemler geliştiren mühendisler için, doğru PID ayarı, harmonik eklem aktüatörünün konumlandırma doğruluğu, tepki hızı ve hareket kararlılığı arasında daha iyi bir denge kurmasına yardımcı olabilir.
