Harmonik Tahrik Motorları için EtherCAT ve CAN: Teknik Bir Karşılaştırma

Robotik harmonik tahrik motorlarının çalışmasında, iletişim protokolü, temel donanım bileşenleri arasında istikrarlı iş birliğini sağlayan kritik bir bağlantı görevi görür. EtherCAT ve CAN, performansta önemli farklılıklara sahip iki ana akım seçenektir ve bu farklılıklar harmonik tahrik motorlarının kontrol hassasiyetini ve tepki verimliliğini doğrudan etkiler.

CAN Protokollü Harmonik Tahrik Motoru

İletişim hızı açısından, CAN protokolünün maksimum hızı 1 Mbps'tir. Bu hız, küçük ve orta ölçekli uygulamalarda temel gereksinimleri karşılar, ancak çoklu motor koordineli kontrolle başa çıkarken performans darboğazlarını ortaya çıkarır. Örneğin, 10 motorlu bir uygulamada, CAN iletişim çevrimi tipik olarak 500 Hz civarında çalışır. Ancak, iletişim içeriğinin karmaşıklığı ve paket iletimindeki tekdüzelik gibi faktörlerden etkilendiği için, bu çevrimin istikrarlı kalması garanti edilemez ve dalgalanabilir, böylece harmonik tahrik motorlarının hareket senkronizasyonunu etkileyebilir.

Ayrıca, CAN protokolü, "Carrier Sense Multiple Access with Collision Detection" (CSMA/CD) mekanizmasını kullanır. Veri yolundaki cihaz sayısı arttıkça, veri iletim çakışması olasılığı yükselir. Bu yalnızca iletişim çevrimini uzatmakla kalmaz, aynı zamanda veri kaybına da yol açabilir ve hassas kontrol gerektiren harmonik tahrik motorları için belirli operasyonel riskler oluşturabilir. Kablolama ve maliyet açısından, CAN kablolamayı basitleştiren bir veri yolu topolojisini desteklese de, yüksek hızlarda iletim mesafesi sınırlıdır (genellikle 40 metreyi aşmaz). Büyük bir robotik sistemin kapsanması ek tekrarlayıcı cihazlar gerektiriyorsa, toplam maliyet tersine artabilir.

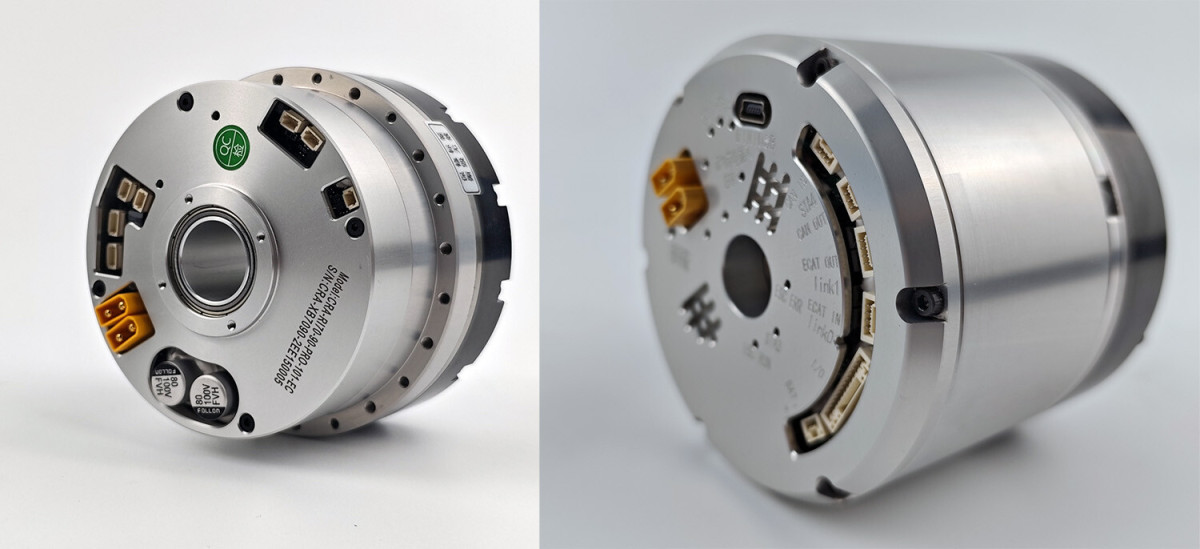

EtherCAT Protokollü Harmonik Tahrik Motoru

Buna karşılık, EtherCAT protokolü daha güçlü performans avantajları gösterir. 100 Mbps olan sabit iletişim hızı, CAN'den 100 kat daha hızlıdır ve yüksek hızlı veri iletimi için sağlam bir temel sağlar. İletişim çevrimleri açısından, EtherCAT CSP/CSV/CST modlarında 4 kHz'e kadar destekler; bu, CAN'in 500 Hz değerini çok aşar ve harmonik tahrik motorları için daha hızlı komut tepkisi sağlar. Daha da önemlisi, EtherCAT, "Distributed Clock" senkronizasyon teknolojisini kullanır ve hassas saat kalibrasyonu yoluyla tüm slave cihazlar (motor sürücü modülleri) arasındaki zaman sapmalarının mikrosaniye seviyesinde kontrol edilmesini sağlar. 40'tan fazla motorun bağlandığı testlerde bile, 4 kHz iletişim çevrimini kararlı şekilde korur ve çoklu motor koordinasyonundaki senkronizasyon sorunlarını mükemmel şekilde çözer.

Gerçek zamanlı performans açısından, EtherCAT geleneksel "store-and-forward" veri paketi iletimine dayanmaz, bunun yerine veri çerçevesi iletimi sırasında veri etkileşimini doğrudan tamamlamak için "processing-on-the-fly" teknolojisini kullanır ve gecikmeyi önemli ölçüde azaltır. Veri yolundaki cihaz sayısı artsa bile, iletim verimliliği belirgin şekilde etkilenmez. Kablolama açısından, EtherCAT yıldız ve veri yolu gibi çeşitli topolojileri destekler ve tekrarlayıcı olmadan 100 metreye kadar iletim mesafesi sunar. Büyük robotik sistemlere olan bu uyarlanabilirlik, ek ekipman ihtiyacını azaltır ve uzun vadede daha iyi maliyet avantajları sağlar. Ayrıca, EtherCAT daha güçlü anti-parazit yeteneklerine sahiptir. Diferansiyel sinyal iletimi sayesinde, endüstriyel ortamlardaki elektromanyetik parazite etkili şekilde direnç gösterir ve karmaşık çalışma koşulları altında harmonik tahrik motorlarının kararlı çalışmasını sağlar. Bu, özellikle iş birliği robotları ve montaj robotları gibi yüksek hassasiyetli robotlar için kritik önem taşır.

Üst düzey robotik alanında, EtherCAT'li harmonik tahrik motorları, mükemmel gerçek zamanlı performansları ve yüksek bant genişlikleri nedeniyle mutlak ana akım tercih haline gelmiştir. Bunlar, yüksek hızlı gerçek zamanlı iletişim, hassas güç iletimi ve doğru tork çıkışı zorluklarını etkili şekilde çözer. CAN veri yolu ise daha çok daha düşük performans gereksinimlerine sahip uygulamalarda veya yardımcı bir iletişim ağı olarak kullanılır.
