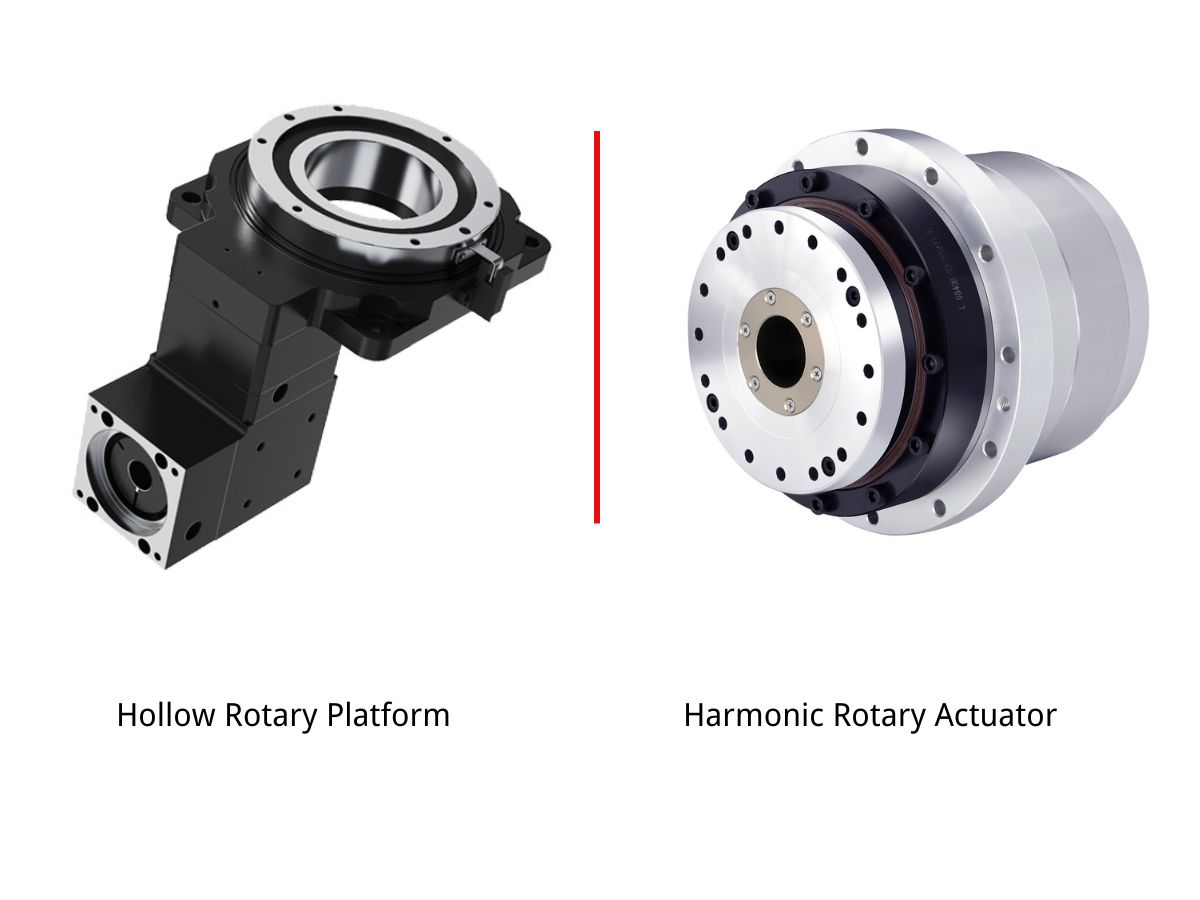

İçi Boş Döner Platform ve Harmonik Döner Aktüatör: Uygulama Karşılaştırması ve Birbirinin Yerine Kullanılabilirlik

Herkese merhaba, ben HONPINE Teknik Direktörü Theodore Li.

Endüstriyel otomasyon için hassas döner istasyonlar tasarlayan mühendislerin sıklıkla kafasını karıştıran bir soru vardır: Bir makine yüksek hassasiyetli dönme, indeksleme veya döner konumlandırma gerektirdiğinde, içi boş döner platform mu yoksa harmonik döner aktüatör mü kullanılmalıdır?

Bu ikisi birbirinin yerine kullanılabilir mi? Hangi uygulamalarda her iki çözüm de kullanılabilir? Hangi uygulamalarda doğrudan ikame edilmemelidir?

Birçok kişi, her ikisinin de yüksek doğruluğa sahip hassas döner transmisyon ürünleri olduğunu ve bu nedenle birbirinin yerine kullanılabileceğini düşünür. Ancak makine gerçekten çalışmaya başladıktan sonra sıkça sorunlar ortaya çıkar: yetersiz yük kapasitesi, yetersiz rijitlik, titreşim, sınırlı hız veya azalmış kullanım ömrü.

Bu nedenle, içi boş döner platformlar ile harmonik döner aktüatörler arasındaki uygulama sınırlarına daha yakından bakalım. Farkları anladığınızda, ekipman üretildikten sonra sorunları tespit etmek yerine ilk tasarım aşamasında daha uygun bir seçim yapabilirsiniz.

1. Temel Fark: Yapısal Rolleri Farklıdır

Her ikisi de yüksek hassasiyetli döner hareket için kullanılabilse de yapısal özellikleri ve uygulama öncelikleri farklıdır.

İçi boş döner platform; yüksek rijitlik, yük kapasitesi ve kararlı döner harekete odaklanır. Genellikle rijit bir gövde ve yük taşıyıcı yapı ile birlikte dişli transmisyon yapısı kullanır. İş parçalarını, fikstürleri, takımları veya diğer harici yükleri taşıması gereken döner istasyonlar için oldukça uygundur.

İçi boş yapı ayrıca kabloların, pnömatik hortumların ve diğer hatların merkezden geçmesine olanak tanır; bu da makine yerleşimini basitleştirebilir ve döner hareket sırasında kablo parazitini azaltabilir.

Buna karşılık harmonik döner aktüatör; kompakt boyut, yüksek redüksiyon oranı, düşük boşluk, yüksek konumlandırma doğruluğu ve yüksek tork yoğunluğuna daha fazla odaklanır. Kompakt bir döner tahrik çözümü sağlamak için harmonik transmisyon mekanizmasını bir motor ve diğer bileşenlerle entegre eder.

Bu özellik, harmonik döner aktüatörleri özellikle robot eklemleri, kompakt hassas mekanizmalar ve montaj alanı ile ağırlığın önemli olduğu uygulamalar için uygun hâle getirir.

Dolayısıyla temel fark, yalnızca hangi ürünün daha yüksek doğruluğa sahip olduğu değildir.

Fark; komple sistemin mekanik mimarisi, yük koşulları, rijitliği, montaj alanı ve hareket gereksinimleridir.

Bu temel farkı anlamak, iki çözümün gerçekten birbirinin yerini alıp alamayacağını belirlerken önemlidir.

2. Her İkisinin de Kullanılabildiği Uygulamalar

Önce, birbirinin yerine kullanımın nispeten kolay olduğu uygulamalara bakalım.

2.1 Hafif Yükte Hassas Açısal Konumlandırma

Örnekler arasında küçük muayene döner tablaları, mercek kalibrasyon mekanizmaları, hassas açısal ayar mekanizmaları ve diğer küçük döner konumlandırma sistemleri yer alır.

Yük hafif olduğunda, harici kuvvetler sınırlı olduğunda ve darbe veya eksantrik yükleme az olduğunda, hem içi boş döner platform hem de harmonik döner aktüatör uygun olabilir.

Bu tür uygulamalarda nihai seçim; temel olarak montaj alanına, gerekli rijitliğe, içi boş çapına, konumlandırma doğruluğuna, motor konfigürasyonuna ve maliyete bağlı olabilir.

2.2 Düşük Hızlı, Kesintili İndeksleme ve Döner Hareket

Dönme hızı nispeten düşük olduğunda, hızlanma ve yavaşlama kontrol edildiğinde ve sık yüksek hızlı yön değiştirme veya önemli darbe olmadığında, her iki çözüm de doğru seçildiğinde kararlı döner hareket sağlayabilir.

Basitçe ifade etmek gerekirse:

Hafif yük, düşük hız, sınırlı darbe ve sınırlı eksantrik yükleme; hem içi boş döner platformun hem de harmonik döner aktüatörün değerlendirilebileceği koşullardır.

Bununla birlikte, bu uygulamalarda dahi nihai seçimden önce gerçek tork, radyal yük, eksenel yük, devrilme momenti, çalışma çevrimi ve konumlandırma gereksinimleri kontrol edilmelidir.

3. İçi Boş Döner Platformun Genellikle Daha Uygun Olduğu Uygulamalar

Bu, mühendislerin kolayca yanlış seçim yapabileceği alanlardan biridir.

3.1 Ağır Yükler, Fikstürler ve İş Parçası Döndürme

Döner istasyonun nispeten ağır bir iş parçasını, fikstürü, takım sistemini veya eksantrik yükü taşıması gerektiğinde, yapısal rijitlik ve yük taşıma kapasitesi çok önemli hâle gelir.

İçi boş döner platform normalde transmisyon sistemini rijit bir yük taşıyıcı yapıyla entegre eder. Tasarımına bağlı olarak radyal yükleri, eksenel yükleri ve devrilme momentlerini doğrudan destekleyebilir.

Bu tür uygulamalar için harmonik döner aktüatör yalnızca çıkış torkuna bakılarak seçilmemelidir. Çıkış yatağı kapasitesi, izin verilen radyal ve eksenel yükler, burulma rijitliği, harici moment, çalışma çevrimi ve kullanım ömrünün tümü dikkate alınmalıdır.

Bu nedenle, ağır hizmet tipi döner istasyonlar için doğru boyutlandırılmış bir içi boş döner platform daha uygun bir çözüm olabilir.

3.2 Sık Başlatma-Durdurma, İleri-Geri Dönüş ve Darbe

Bazı otomatik döner istasyonların sık sık hızlanması ve yavaşlaması, dönme yönünü tekrar tekrar değiştirmesi veya harici darbe yükleri altında çalışması gerekir.

Bu koşullar, transmisyon sistemi üzerinde ilave gereksinimler oluşturur.

Çevrimsel yükleme, burulma rijitliği, yatak yükleri, termal koşullar ve yorulma ömrünün tümü dikkate alınmalıdır.

Rijit bir içi boş döner platform, döner istasyonun önemli harici yükleri ve tekrarlanan dinamik kuvvetleri doğrudan desteklemesi gerektiğinde avantajlı olabilir.

Harmonik döner aktüatör de doğru seçildiğinde ve belirtilen çalışma koşulları içinde çalıştırıldığında dinamik uygulamalarda kullanılabilir. Ancak yalnızca düşük boşluk, onu seçmek için asla tek neden olmamalıdır.

3.3 Yüksek Hızlı Sürekli Dönüş Gerektiren Uygulamalar

Sürekli dönüş veya nispeten yüksek dönme hızı gerektiren uygulamalar için tasarımcı, nominal hızdan daha fazlasını dikkate almalıdır.

Termal yönetim, yatak hızı, transmisyon verimliliği, yağlama, motor hızı ve uzun süreli çalışma sıcaklığı nihai performansı etkiler.

Harmonik döner aktüatör uygun uygulamalarda nispeten yüksek hızlarda çalışabilir, ancak anma hızı, termal davranışı, yağlaması ve çalışma çevrimi dikkatle değerlendirilmelidir.

Uygulama, rijit bir yük taşıyıcı yapıyla birlikte kararlı sürekli dönüş gerektirdiğinde içi boş döner platform daha uygun olabilir.

Bu nedenle önemli soru yalnızca hangi ürünün daha hızlı olduğu değildir. Asıl soru, komple döner sistemin hedef çalışma koşullarında gerekli doğruluğu, sıcaklığı, dayanıklılığı ve kararlılığı koruyup koruyamayacağıdır.

4. Harmonik Döner Aktüatörün Daha Uygun Olduğu Uygulamalar

Harmonik döner aktüatörün kompakt yapısının belirgin avantajlar sağladığı uygulamalar da vardır.

4.1 Son Derece Kompakt ve Hafif Ekipman

Montaj alanı çok sınırlı olduğunda, döner mekanizmanın boyutu ve ağırlığı önemli tasarım kısıtları hâline gelebilir.

Harmonik döner aktüatör, harmonik transmisyon mekanizmasını bir motor ve diğer bileşenlerle entegre ederek yüksek redüksiyon oranı ve yüksek tork yoğunluğuna sahip kompakt bir çözüm sunar.

Bu özellik, onu robotik eklemler, hassas mekanizmalar, kompakt otomasyon modülleri ve katı alan gereksinimleri bulunan diğer uygulamalar için uygun kılar.

Daha büyük bir döner platform yapısıyla karşılaştırıldığında, harmonik döner aktüatör kompakt bir mekanik yerleşime ulaşmayı kolaylaştırabilir.

4.2 Yüksek Hassasiyetli Konumlandırma ve Düşük Boşluk

Harmonik döner aktüatörler, düşük boşluğun, yüksek konumlandırma doğruluğunun ve kompakt transmisyonun önemli olduğu uygulamalarda yaygın olarak kullanılır.

Tipik uygulamalar arasında hassas montaj, optik ekipman, robot eklemleri, yarı iletken ekipmanları, muayene sistemleri ve diğer hassas hareket mekanizmaları bulunur.

Ancak boşluğun ve genel konumlandırma doğruluğunun tam olarak aynı şey olmadığını anlamak önemlidir.

Bir makinenin nihai konumlandırma doğruluğu ayrıca enkoder çözünürlüğü, yapısal deformasyon, yatak özellikleri, montaj toleransları, servo kontrol, termal etkiler ve genel makine rijitliğinden de etkilenir.

Bu nedenle harmonik döner aktüatör, yalnızca tek bir katalog spesifikasyonu karşılaştırılarak değil, komple hareket sisteminin gereksinimlerine göre seçilmelidir.

5. İçi Boş Döner Platform ve Harmonik Döner Aktüatör: Temel Seçim Faktörleri

İkisi arasında seçim yaparken yalnızca ürün adlarını veya tek bir spesifikasyonu karşılaştırmayın.

Gerçek uygulama koşulları dikkate alınmalıdır.

Bu tablo yalnızca ön değerlendirme amaçlı bir kılavuzdur.

Gerçek bir makine tasarımı için mühendisler ayrıca çıkış torkunu, dönme hızını, ivmeyi, faydalı yükü, radyal yükü, eksenel yükü, devrilme momentini, çalışma çevrimini, gerekli kullanım ömrünü, montaj boyutlarını, içi boş çapını ve kontrol gereksinimlerini kontrol etmelidir.

6. İçi Boş Döner Platform mu, Harmonik Döner Aktüatör mü: Nasıl Seçilir?

İlk tasarım aşamasında basit bir genel kural kullanabilirsiniz.

Ağır yük, doğrudan iş parçası desteği, yüksek rijitlik, büyük harici momentler ve zorlu döner istasyon yapıları: önce içi boş döner platformu değerlendirin.

Hafif tasarım, kompakt montaj, yüksek redüksiyon oranı, düşük boşluk ve yüksek tork yoğunluğu: önce harmonik döner aktüatörü değerlendirin.

Ancak bu kategoriler kesin değildir.

Yüksek performanslı bir içi boş döner platform da yüksek konumlandırma doğruluğu sağlayabilir; doğru tasarlanmış bir harmonik döner aktüatör ise zorlu endüstriyel uygulamalarda kullanılabilir.

Önemli nokta, döner çözümü yalnızca boşluk, tork veya genel boyut gibi tek bir parametreye göre seçmemektir.

Bunun yerine komple mekanik sistemi değerlendirin ve aşağıdakiler arasında en iyi dengeyi bulun:

Yük Kapasitesi, Rijitlik, Hassasiyet, Hız, Dayanıklılık, Montaj Alanı ve Maliyet.

7. Hassas Otomasyonda İçi Boş Döner Platformlar ve Harmonik Döner Aktüatörler

Her iki teknoloji de hassas otomasyonda kullanılabilir, ancak ideal uygulamaları farklıdır.

7.1 Endüstriyel Otomasyon

İçi boş döner platformlar, kararlı döner konumlandırmayı korurken iş parçalarını, fikstürleri, takımları veya muayene ekipmanlarını desteklemesi gereken otomatik döner istasyonlar için uygundur.

Harmonik döner aktüatörler; kompakt döner mekanizmalarda, robotik sistemlerde ve entegre motor-transmisyon tasarımının makinenin genel boyutunu azaltmaya yardımcı olduğu uygulamalarda kullanılabilir.

7.2 Yarı İletken ve 3C Otomasyonu

Yarı iletken üretimi ve 3C otomasyon ekipmanları genellikle yüksek konumlandırma doğruluğu, kompakt makine yerleşimleri, düşük titreşim ve güvenilir kablo yönlendirmesi gerektirir.

Döner mekanizmanın nispeten büyük bir fikstürü veya muayene tertibatını doğrudan desteklemesi gerektiğinde içi boş döner platform iyi bir seçim olabilir.

Montaj alanı sınırlı olduğunda ve düşük boşluk, kompaktlık ile entegre hareket önemli olduğunda harmonik döner aktüatör daha uygun olabilir.

7.3 Robotik

Robot eklemleri genellikle kompakt boyutlar, yüksek tork yoğunluğu, düşük boşluk ve hassas hareket kontrolü gerektirir.

Bu uygulamalarda harmonik döner aktüatörler, kompakt transmisyon yapıları robot eklemlerine entegre edilebildiği için yaygın olarak kullanılır.

İçi boş döner platformlar da çıkış yapısının harici yükleri doğrudan desteklemesi gereken robotik konumlandırma mekanizmalarında, döner iş istasyonlarında ve diğer uygulamalarda kullanılabilir.

7.4 CNC ve Hassas Döner Eksenler

CNC döner eksenleri; konumlandırma doğruluğu, rijitlik, yük kapasitesi, hız ve termal kararlılığın bir kombinasyonunu gerektirir.

İçi boş döner platform, iş parçalarını ve fikstürleri doğrudan desteklemesi gereken döner tablalar ve konumlandırma istasyonları için uygun olabilir.

Düşük boşluğun, yüksek redüksiyon oranının ve kompakt entegrasyonun önemli olduğu kompakt döner eksenler ve mekanizmalar için harmonik döner aktüatör değerlendirilebilir.

8. Mühendisler Birini Diğeriyle Değiştirmeden Önce Neleri Kontrol Etmelidir?

İçi boş döner platformu harmonik döner aktüatörle veya harmonik döner aktüatörü içi boş döner platformla değiştirmeden önce mühendisler komple mekanik yükü değerlendirmelidir.

Temel parametreler şunlardır:

• Faydalı yük ve fikstür ağırlığı

• Gerekli çıkış torku

• Radyal yük

• Eksenel yük

• Devrilme momenti

• Maksimum dönme hızı

• Sürekli dönme hızı

• Hızlanma ve yavaşlama

• İleri ve geri dönüş sıklığı

• Çalışma çevrimi

• Konumlandırma doğruluğu ve tekrarlanabilirlik

• Burulma rijitliği

• Boşluk

• Montaj alanı

• İçi boş çapı ve kablo yönlendirme gereksinimleri

• Gerekli kullanım ömrü

• Çalışma sıcaklığı ve termal koşullar

Bu parametreler, alternatif çözümün makinenin gereksinimlerini gerçekten karşılayıp karşılayamayacağını belirler.

Örneğin, eksantrik bir fikstür taşıyan döner mekanizma, gerekli dönme torkunun kendisi özellikle yüksek olmasa bile önemli bir devrilme momenti oluşturabilir.

Bu durumda, yalnızca nominal tork değerine bakmaktan ziyade çıkış yatağı kapasitesi ve yapısal rijitlik daha önemli hâle gelebilir.

9. Sonuç

İçi boş döner platformlar ve harmonik döner aktüatörler, yüksek hassasiyetli döner hareket çözümleridir; ancak her uygulamada otomatik olarak birbirinin yerine kullanılamazlar.

Ağır yükler, doğrudan iş parçası desteği, yüksek rijitlik, büyük harici momentler ve zorlu döner istasyonlar için içi boş döner platform çoğu zaman daha uygun seçimdir.

Kompakt montaj, hafif mekanik tasarım, yüksek redüksiyon oranı, düşük boşluk, yüksek tork yoğunluğu ve entegre döner hareket için harmonik döner aktüatör daha iyi bir seçenek olabilir.

Doğru seçim, sonuç olarak makinenin gerçek çalışma koşullarına bağlıdır.

Mühendisler bir teknolojiyi diğeriyle değiştirmeden önce faydalı yükü, torku, hızı, ivmeyi, radyal ve eksenel yükleri, devrilme momentini, çalışma çevrimini, konumlandırma doğruluğunu, rijitliği, kullanım ömrünü, montaj kısıtlarını ve kontrol gereksinimlerini değerlendirmelidir.

Bu ikame edilebilirlik sınırlarını anlamak, ekipman tasarımcılarının hem aşırı tasarımdan hem de yetersiz boyutlandırmadan kaçınmasına yardımcı olurken daha güvenilir ve uygun maliyetli bir hassas döner hareket sistemi elde edilmesini sağlar.

Belirli bir döner istasyon veya otomasyon uygulamanız varsa ve içi boş döner platformun mu yoksa harmonik döner aktüatörün mü daha iyi seçim olduğundan emin değilseniz, HONPINE ile iletişime geçebilir ve temel yük, hız, doğruluk ve montaj gereksinimlerini iletebilirsiniz. Mühendislik ekibimiz uygun döner transmisyon çözümünün değerlendirilmesine yardımcı olabilir.
