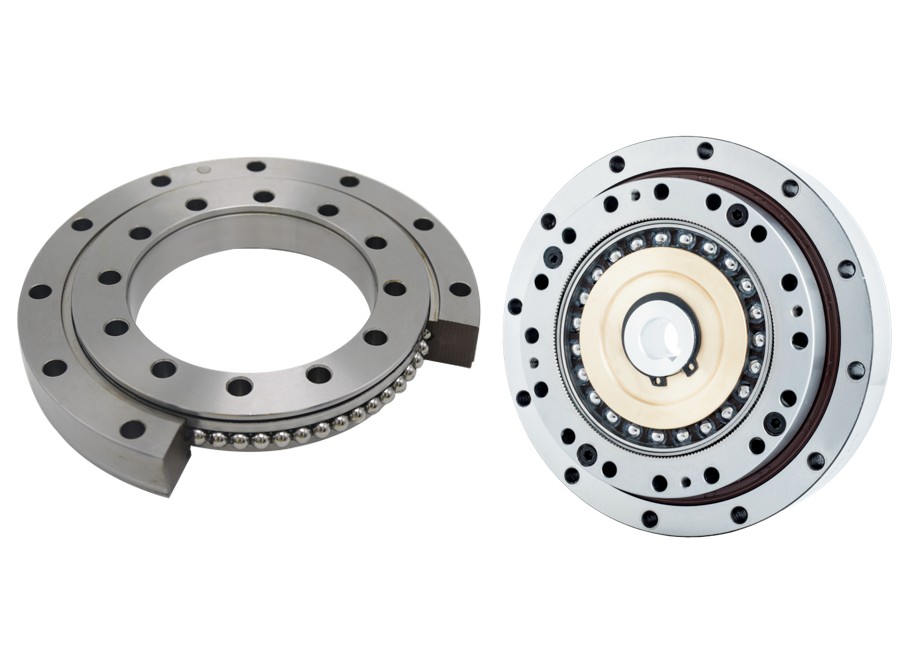

Çapraz makaralı rulmanlı harmonik redüktörler robot eklemleri için neden idealdir?

Robotik harmonik redüktörlerde, çapraz makaralı rulmanlar hareket hassasiyetini ve yapısal rijitliği sağlayan kilit bileşenlerdir. Performansları, robotun tekrarlanan konumlandırma hassasiyetini, yük taşıma kapasitesini ve hizmet ömrünü doğrudan etkiler.

Çapraz Makaralı Rulmanlı Harmonik Redüktörler Neden Vazgeçilmez Olarak Kabul Edilir?

1. Entegre Destek ile Çift Yönlü Yük Taşıma Kapasitesi

Çalışma sırasında robot eklemleri aynı anda hem radyal hem de eksenel yüklere maruz kalır. Makaraların 90° çapraz yerleşimi sayesinde, çapraz makaralı rulmanlar tek bir rulman yapısı içinde birden fazla yöndeki yükleri taşıyabilir. Bu, karmaşık çoklu rulman kombinasyonlarına olan ihtiyacı ortadan kaldırır ve yer ihtiyacını azaltır.

2. Hassas Konumlandırma İçin Yüksek Rijitlik

Nokta teması üzerine çalışan bilyalı rulmanların aksine, çapraz makaralı rulmanlar makaralar ile yatak yolları arasında çizgi teması kullanır. Yoğun çapraz yerleşim ile birleşen bu tasarım, son derece yüksek radyal ve eksenel rijitlik sağlar.

Sonuç olarak, robot yük altında daha az deformasyona uğrar, daha hızlı tepki verir ve daha hassas konumlandırma sağlar. Bu da harmonik redüktörün ünlü “sıfır boşluk” ve yüksek burulma rijitliği performansını tam anlamıyla mümkün kılar.

3. Daha Küçük Robot Eklemeleri İçin Kompakt Yapı

Tek bir çapraz makaralı rulman, birden fazla geleneksel rulmandan oluşan karmaşık bir montajın yerini alabilir. Bu, tüm harmonik redüktörü önemli ölçüde daha kompakt hale getirir ve robot eklemlerinin minyatürleştirilmesi ile hafif tasarımı için gerekli desteği sağlar.

Çapraz Makaralı Rulmanlı Harmonik Tahrik Redüktörlerinde Rulman Boşluğunun Özel Özellikleri Nelerdir?

1, Ön yükleme sıfır boşluğu sağlar.

Çapraz makaralı rulmanlarda radyal boşluk ve eksenel boşluk birbiriyle ilişkilidir ve karşılıklı olarak birbirini etkiler. Robotik gibi yüksek hassasiyetli uygulamalarda, kasıtlı olarak “negatif boşluk” oluşturmak için rulmana ön yük uygulanmalıdır.

Bu, iç boşluğu tamamen ortadan kaldırır ve sıfır boşluk, yüksek rijitlik ve yüksek hassasiyet elde etmenin temel teknik yöntemidir.

2. Son Derece Sıkı Hassasiyet Gereksinimleri

Rulmandaki en ufak bir salınım bile robotun uç efektöründe önemli konumlandırma hatalarına dönüşebilir. Bu nedenle, profil doğruluğu, doğrusalık, açı ve yüzey pürüzlülüğü ölçümlerinin alt mikron hatta nanometre seviyesinde hassasiyete ulaşması gerekir.

Çapraz Makaralı Rulmanlı Harmonik Redüktörlerin Performansı Nasıl Sağlanır?

1. Sıfır Boşluk İçin Ön Yük Teknolojisi

Çapraz makaralı rulmanların radyal ve eksenel boşlukları birbirleriyle etkileşim içindedir. Yüksek hassasiyetli robotik uygulamalarda, iç boşluğu tamamen ortadan kaldıran negatif boşluk oluşturmak için ön yük uygulanır. Bu, sıfır boşluk, yüksek rijitlik ve üstün konumlandırma hassasiyeti elde etmenin anahtarıdır.

2. Ultra Yüksek İmalat Hassasiyeti

Rulmandaki en küçük salınım bile robotun uç efektöründe fark edilir konumlandırma sapmalarına neden olabilir. Bu nedenle, profil doğruluğu, doğrusalık, açısal doğruluk ve yüzey finisajı gibi parametreler alt mikron veya nanometre seviyelerinde kontrol edilmelidir.

Çapraz Makaralı Rulmanlı Harmonik Redüktörler Robot Eklemleri İçin Neden Uygundur?

Harmonik redüktörler, robot eklemlerinin “tork yükselticileri” olarak görev yapar. Kompakt boyut, yüksek redüksiyon oranı, yüksek hassasiyet ve sıfır boşluk özellikleriyle, bugün insansı robot eklemleri için standart çözümdür.

Rulmanlar, harmonik redüktörlerin içinde vazgeçilmez çekirdek bileşenlerdir.

Uygulama Konumu

Bir harmonik redüktörün içinde genellikle bir çapraz makaralı rulman veya benzer bir esnek rulman yapısı bulunur.

Fonksiyon

Bu rulman, harmonik redüktör içindeki esnek dişlinin deformasyonunu destekler ve yönlendirirken aynı zamanda dönme hareketini doğrudan iletir. Performansı, redüktörün hassasiyetini, rijitliğini ve hizmet ömrünü doğrudan belirler.
