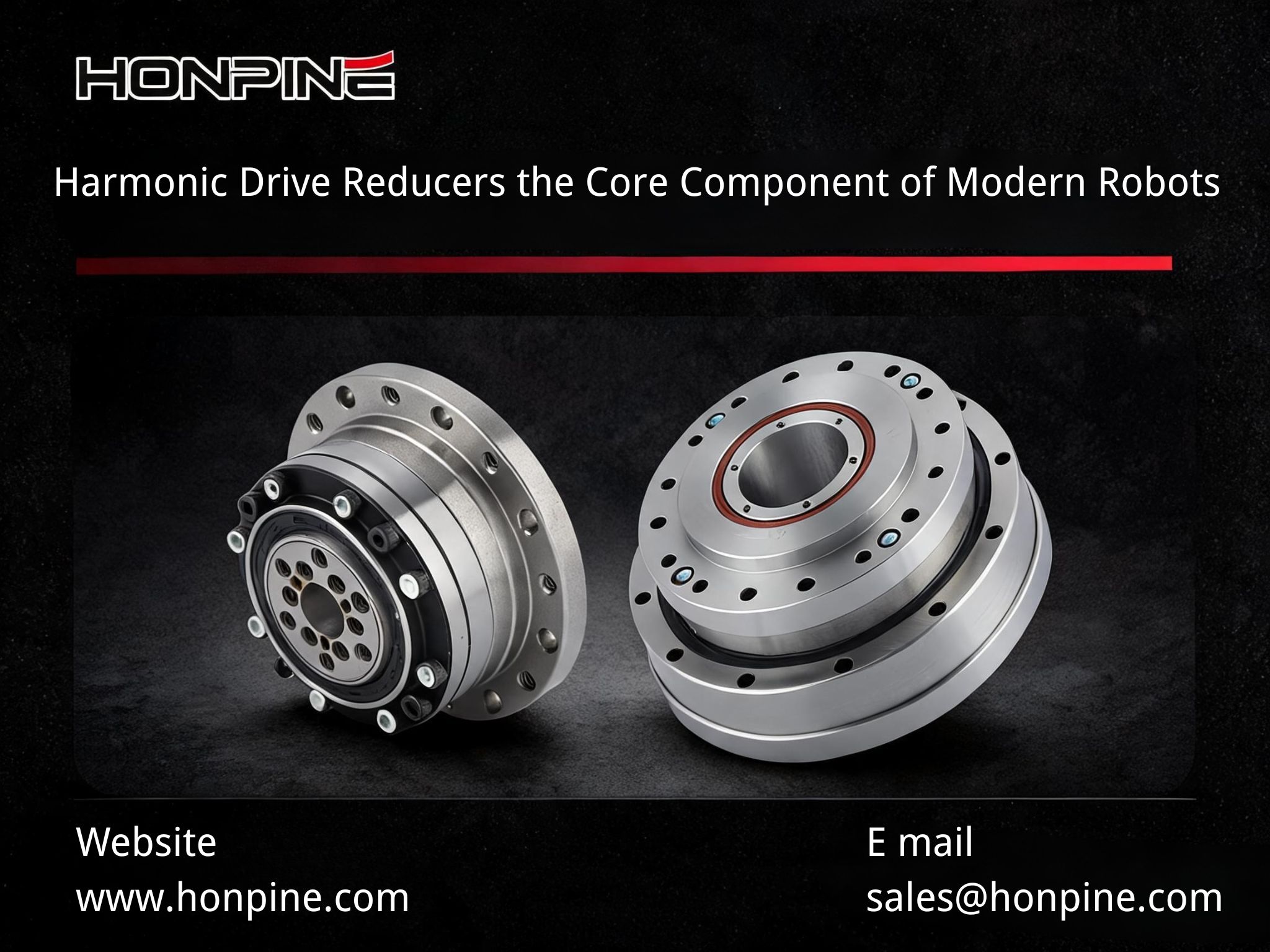

Modern Robotların Temel Bileşeni Olarak Neden Harmonik Tahrik Redüktörleri?

Robot eklemlerinin içindeki ana iletim bileşeni olarak, bir harmonik redüktör’ün tasarımı, üretim kalitesi ve seçimi, bir robotun hareket doğruluğunu, güvenilirliğini ve hizmet ömrünü doğrudan belirler. Endüstriyel robotlarda, işbirlikçi robotlarda veya yeni nesil insansı robotlarda olsun, harmonik redüktörler yüksek performanslı hareket kontrolü için en kritik temel teknolojilerden biri haline gelmiştir.

Bu makale, harmonik redüktörlerin robotikte neden vazgeçilmez olduğunu, nasıl çalıştıklarını, mühendislerin anlaması gereken temel tasarım parametrelerini ve farklı robot uygulamaları için doğru redüktörün nasıl seçileceğini açıklamaktadır.

Harmonik Redüktör Neden Bir Robotun Hassas Güç İletim Merkezi Olarak Kabul Edilir?

Bir harmonik redüktörün temel işlevi, servo motordan gelen yüksek hızlı, düşük torklu dönüşü, son derece kompakt bir montaj alanı içinde neredeyse sıfır boşlukla düşük hızlı, yüksek torklu çıkışa dönüştürmektir.

Performansı, aşağıdakiler dahil olmak üzere birçok temel robot özelliğini doğrudan etkiler:

• Tekrarlanabilir konumlandırma doğruluğu

• Eklem tork yoğunluğu

• Dinamik tepki

• Hareket akıcılığı

• Yük kapasitesi

İnsansı robotlar ve işbirlikçi robotlar gibi gelişmiş robotik sistemlerde, harmonik redüktörün performansı çoğu zaman üst düzey ve geleneksel robotik platformlar arasındaki teknolojik sınırı temsil eder.

Bir Harmonik Redüktörün Yapısını Anlamak

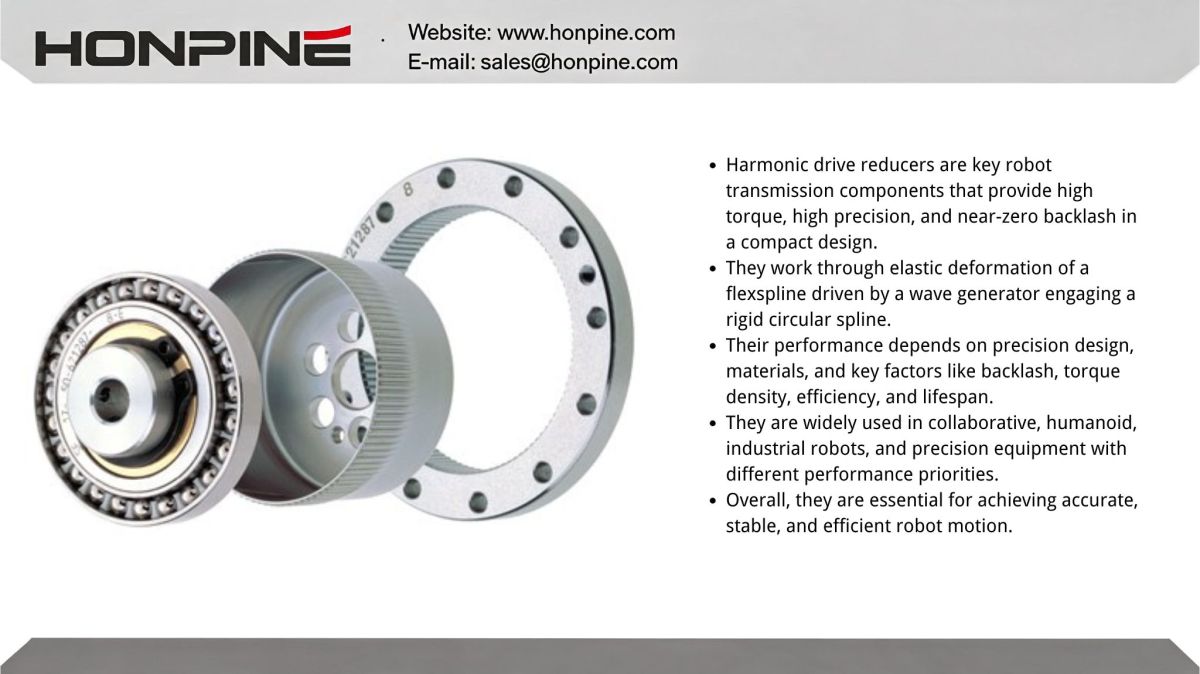

Bir harmonik redüktör üç temel bileşenden oluşur:

• Dalga jeneratörü

• Esnek dişli

• Dairesel dişli

Bu bileşenlerin tasarım hassasiyeti ve üretim doğruluğu, iletim performansını büyük ölçüde belirler.

Dalga Jeneratörü (Giriş Bileşeni)

Dalga jeneratörü, eliptik bir kam ve esnek bir rulmandan oluşur.

En kritik mühendislik hususları şunlardır:

• Kam profili doğruluğu

• Esnek rulman yorulma ömrü

Kam profili genellikle involüt veya yumuşak yay geçişleri kullanılarak tasarlanır ve eliptiklik toleransı yaklaşık ±0.002 mm içinde kontrol edilir. Daha büyük sapmalar, esnek dişlide düzensiz yüke neden olarak yerel aşınmayı hızlandırabilir.

Esnek rulmanlar genellikle GCr15SiMn gibi yüksek mukavemetli rulman çeliklerinden üretilir ve mükemmel aşınma direnci ile yorulma performansı sunar.

Kapalı robot eklemlerinde genellikle gres yağlama tercih edilir ve rulmanın hız değeri, yüksek hızlı çalışmada aşırı ısınmayı önlemek için servo motorun nominal hızıyla uyumlu olmalıdır.

Esnek Dişli (Ana İletim Bileşeni)

Esnek dişli, duvar kalınlığı genellikle 0.3 mm ile 1 mm arasında değişen ince duvarlı, elastik bir dişlidir.

Bu, redüktörün hem en kritik hem de yorulmaya en duyarlı bileşenidir.

Başlıca tasarım hususları şunlardır:

• Diş profili optimizasyonu

• Eşit duvar kalınlığı

• Malzeme seçimi

• Yorulma direnci

Çoğu üretici, kavrama darbesini azaltmak, gürültüyü en aza indirmek, diş temas alanını artırmak ve tork kapasitesini iyileştirmek için modifiye edilmiş involüt diş profilleri kullanır.

Duvar kalınlığı toleransı genellikle ±0.005 mm içinde korunur. Daha büyük varyasyonlar boşluğu artırabilir ve konumlandırma doğruluğunu düşürebilir.

Dairesel Dişli (Sabit veya Çıkış Bileşeni)

Dairesel dişli, esnek dişliden tam olarak iki diş fazla içeren rijit bir iç dişlidir.

Üretim doğruluğu aynı derecede önemlidir.

Tipik mühendislik gereksinimleri şunlardır:

• Dairesellik toleransı ≤0.003 mm

• Kümülatif adım hatası ≤±15 arc-seconds

Dairesel dişli, çalışma sırasında hareketi ortadan kaldırmak için genellikle bir interferans geçme ile monte edilir.

Dişli kavrama boşluğu dikkatle 0.001 mm ile 0.003 mm arasında kontrol edilir.

Aşırı boşluk, boşluğu artırırken; yetersiz boşluk aşınmayı hızlandırır ve çalışma gürültüsünü artırır.

Bir Harmonik Redüktör Nasıl Çalışır?

Çalışma prensibi kontrollü elastik deformasyona dayanır.

Süreç dört adımı izler:

• Dalga jeneratörü döner.

• Dalga jeneratörü, esnek dişliyi eliptik bir şekle esnek olarak deforme eder.

• Dişler büyük eksen boyunca kavraşırken küçük eksen boyunca ayrılır.

• Dairesel dişli, esnek dişliden iki diş fazla içerdiğinden, sürekli dönme büyük bir hız düşüşü ve tork çarpanı oluşturur.

Redüksiyon oranı yaklaşık olarak şöyledir:

Redüksiyon Oranı = Esnek Dişli Diş Sayısı ÷ 2

Başlıca mühendislik zorluğu, birbirine zıt iki gereksinimi dengelemektir:

• Hassas diş kavraması için yeterli elastik deformasyon

• Milyonlarca deformasyon döngüsü altında uzun yorulma ömrü

Bu zorluk, büyük ölçüde malzeme seçimini, ısıl işlemi ve diş profili optimizasyonunu belirler.

Örneğin, 3000 rpm'de çalışan bir servo motorla tahrik edilen bir insansı robot dirseği, yaklaşık 50:1 ile 100:1 arasında bir redüksiyon oranına karşılık gelen 30–60 rpm çıkış hızına ihtiyaç duyabilir.

Bu tür uygulamalarda mühendisler genellikle aşağıdaki özellikleri sunan harmonik redüktörleri tercih eder:

• Yüksek tork yoğunluğu

• Bir arc-minute'nin altında boşluk

• Hafif yapı

Her Mühendisin Bilmesi Gereken Temel Parametreler

En uygun harmonik redüktörü seçmek, tek bir spesifikasyonu en üst düzeye çıkarmak yerine birden fazla performans parametresini dengelemeyi gerektirir.

Boşluk

Boşluk, iletim hassasiyetinin en önemli göstergelerinden biridir.

Çıkış sabit kalırken girişteki açısal hareketi ifade eder.

Tipik tavsiyeler şunlardır:

• İnsansı robotlar ve hassas montaj için ≤1 arc-minute

• Endüstriyel robot kolları için 1–3 arc-minutes

• Genel otomasyon için 3 arc-minutes

Dinamik boşluk daha da fazla dikkat gerektirir çünkü çalışma sırasında esnek dişli deformasyonu değişir.

PID kompanzasyonu gibi servo kontrol algoritmaları, konumlandırma doğruluğu üzerindeki etkisini en aza indirmek için yaygın olarak kullanılır.

Tork Yoğunluğu

Tork yoğunluğu, birim ağırlık veya hacim başına üretilen nominal çıkış torkunu tanımlar.

Montaj alanının son derece sınırlı olduğu insansı robotlarda mühendisler genellikle aşağıdaki değerleri hedefler:

• Tork yoğunluğu ≥20 N·m/kg

• Aşırı yük faktörü ≥1.5

Bu kombinasyon, hafif tasarım ile darbe direnci arasında denge sağlar.

Hizmet Ömrü

Hizmet ömrü genellikle nominal yük altında kümülatif çalışma saati olarak tanımlanır.

Tipik mühendislik hedefleri şunlardır:

Endüstriyel robotlar:

• ≥10,000 saat

İşbirlikçi ve insansı robotlar:

• ≥20,000 saat

Çalışma ömrü büyük ölçüde şunlara bağlıdır:

• Yağlama kalitesi

• Dönme hızı

• Yük değişimi

• Çalışma sıcaklığı

Erken aşınmayı önlemek için birçok harmonik redüktörde düzenli yağlama bakımı hala gereklidir.

İletim Verimliliği

Tipik iletim verimliliği %75 ile %85 arasındadır.

Verimlilik, aşağıdakileri doğrudan etkiler:

• Enerji tüketimi

• Isı oluşumu

• Motor boyutlandırması

İnsansı robotlar, pil ömrünü en üst düzeye çıkarmak için genellikle %80'in üzerindeki verimlilikleri önceliklendirir.

Sürekli çalışan endüstriyel robotlar, yağlayıcı bozulmasını ve termal doğruluk sapmasını önlemek için genellikle ek soğutma sistemleri gerektirir.

Farklı Robotik Uygulamalar İçin Harmonik Redüktör Seçimi

Farklı robotik sistemler farklı performans özelliklerine öncelik verir.

Mühendisler dört temel faktörü değerlendirmelidir:

• Yük tipi

• Hareket hızı

• Konumlandırma doğruluğu

• Mevcut montaj alanı

İşbirlikçi Robotlar

Başlıca gereksinimler:

• Hafif yapı

• Düşük gürültü

• Yumuşak geri sürülebilirlik

• Yüksek konumlandırma doğruluğu

• Kompakt eklem boyutu

Tipik öneriler:

• Boşluk ≤1 arc-minute

• Tork yoğunluğu ≥20 N·m/kg

• Verimlilik ≥80%

• Gürültü 60 dB'nin altında

Omuz eklemleri genellikle daha yüksek tork yoğunluğu gerektirirken, bilek eklemleri maksimum konumlandırma hassasiyeti talep eder.

İnsansı Robotlar

İnsansı robotlar sektörün en zorlu gereksinimlerini ortaya koyar.

Tipik öncelikler şunlardır:

• Ultra hafif tasarım

• Son derece yüksek tork yoğunluğu

• Uzun hizmet ömrü

• Mükemmel darbe direnci

• Düşük güç tüketimi

Önerilen teknik özellikler:

• Statik boşluk ≤1 arc-minute

• Dinamik boşluk ≤15 arc-seconds

• Tork yoğunluğu ≥22 N·m/kg

• Hizmet ömrü ≥20,000 saat

• Aşırı yük faktörü ≥2.0

Gerçek zamanlı yüklemeyi izlemek ve esnek dişliyi aşırı yük hasarından korumak için eklemlere genellikle tork sensörleri entegre edilir.

Endüstriyel Robotlar

Endüstriyel robotlar dayanıklılık ve sürekli çalışmaya odaklanır.

Tipik gereksinimler şunlardır:

• 1 ile 3 arc-minutes arasında boşluk

• Tork yoğunluğu ≥18 N·m/kg

• Hizmet ömrü ≥10,000 saat

• Verimlilik ≥75%

Büyük omuz ve taban eklemlerinde genellikle RV redüktörler kullanılırken, hassasiyet ve kompaktlığın daha önemli olduğu ön kol ve bilek eklemlerinde harmonik redüktörler tercih edilir.

Yarı İletken ve Hassas Ekipmanlar

Bu uygulamalar mümkün olan en yüksek konumlandırma doğruluğunu gerektirir.

Tipik teknik özellikler şunlardır:

• Boşluk ≤10 arc-seconds

• Verimlilik ≥80%

• Hizmet ömrü ≥50,000 saat

• Kontaminasyona duyarlı ortamlar için uygun temiz yağlama

Boşluk ve iletim verimliliğinin düzenli olarak yaklaşık her 1,000 çalışma saatinde kalibre edilmesi önerilir.

Sonuç

İnsansı robotlar geniş ölçekli ticari kullanıma doğru ilerledikçe, harmonik redüktörler için mühendislik gereksinimleri artmaya devam edecektir.

Gelecekteki geliştirmeler üç ana hedefe odaklanacaktır:

• Hafif yapı

• Daha yüksek konumlandırma doğruluğu

• Daha uzun hizmet ömrü

Yapay zekâ, yeni malzemeler, hassas üretim ve yağlama teknolojisindeki ilerlemeler, harmonik redüktör performansını daha da iyileştirecek ve yeni nesil akıllı robotik sistemleri mümkün kılacaktır.
