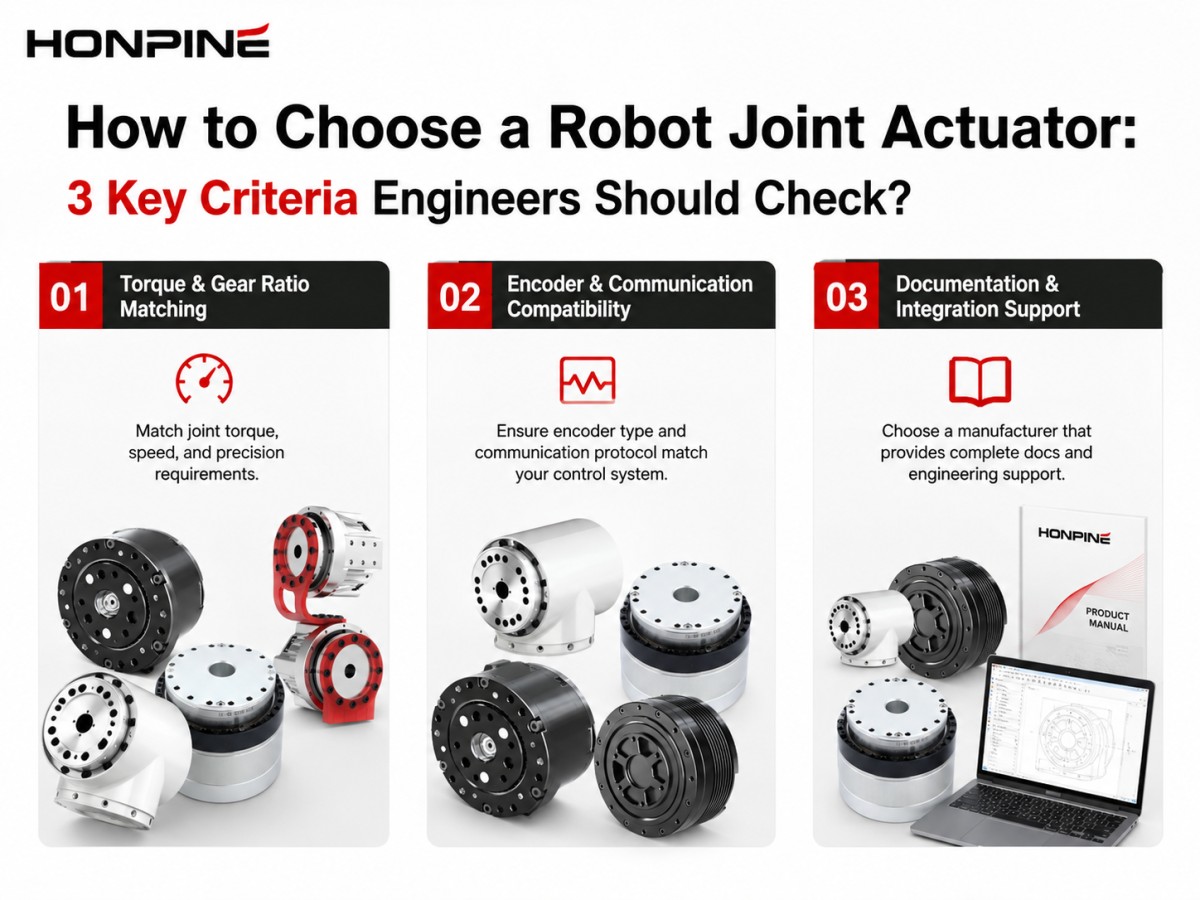

Robot Eklem Aktüatörü Nasıl Seçilir: Mühendislerin Kontrol Etmesi Gereken 3 Temel Kriter？

Bir robot eklem aktüatörü seçmek, yalnızca en yüksek torka veya en küçük boyuta sahip modeli seçmekten ibaret değildir. Endüstriyel robotlar, kolaboratif robotlar, insansı robotlar ve diğer robotik sistemlerde aktüatör seçimi; eklem performansını, kontrol kararlılığını, mekanik entegrasyonu ve geliştirme süresini doğrudan etkiler.

Uygun bir robot eklem aktüatörü, her eklemin mekanik gereksinimlerine uyarken robotun enkoderi, kontrolörü, iletişim ağı ve güç mimarisiyle de doğru şekilde çalışmalıdır.

Robot kolu veya insansı robot geliştiren mühendisler için, aktüatör özelliklerini karşılaştırmadan önce üç kriter özellikle dikkat gerektirir: tork ve dişli oranı uyumu, enkoder ve iletişim uyumluluğu ile üreticinin teknik dokümantasyonu ve entegrasyon desteği.

1. Robot Eklem Aktüatörlerini Karşılaştırmadan Önce Torku ve Dişli Oranını Hesaplayın

Robot eklem aktüatörü seçimindeki ilk adım, her eklemin gerçek yük gereksinimlerini hesaplamaktır.

Bir robot, her ekleminde aynı aktüatöre ihtiyaç duymaz. Omuz, dirsek, kalça, diz, bilek ve diğer eklemlerin; yükleri, kol uzunlukları, hareket profilleri ve gerekli ivmeleri farklı olduğundan tork gereksinimleri önemli ölçüde değişebilir.

Mühendisler bir ürün kataloğuyla başlamak yerine, öncelikle her eklem için gerekli sürekli torku, tepe torkunu, hızı, redüksiyon oranını ve çalışma çevrimini tanımlamalıdır.

Sürekli Tork ve Tepe Tork Ayrı Ayrı Değerlendirilmelidir

Sürekli tork, aktüatörün normal çalışma sırasında sağlayabildiği torku ifade ederken, tepe tork kısa süreli hızlanma, yavaşlama, harici yükler veya dinamik hareketle ilişkilidir.

Yalnızca tepe torkun seçim kriteri olarak kullanılması, teknik verilerde yeterince güçlü görünen ancak sürekli çalışmaya uygun olmayan bir aktüatörle sonuçlanabilir.

Bu nedenle robotik eklemler için seçim sürecinde şunlar dikkate alınmalıdır:

• Sürekli veya nominal tork

• Tepe tork

• Eklem hızı

• Gerekli ivme

• Redüksiyon oranı

• Çalışma çevrimi

• Harici radyal ve eksenel yükler

• Çalışma sıcaklığı

• Mevcut montaj alanı

Gerçek tork gereksinimi, aktüatörün maksimum spesifikasyonundan tahmin edilmek yerine robotun mekanik yapısına ve hareket profiline göre hesaplanmalıdır.

Dişli Oranı Robot Eklem Performansını Doğrudan Etkiler

Redüksiyon oranı, robotik eklem aktüatörü seçilirken önemli olan bir diğer parametredir.

Daha yüksek bir redüksiyon oranı çıkış torkunu artırabilir ve konumlandırma çözünürlüğünü iyileştirebilir; ancak çıkış hızını, yansıtılmış ataleti, verimliliği ve geri sürülebilirliği de etkileyebilir.

Bu nedenle redüksiyon oranı, motor özellikleri ve eklem gereksinimleriyle birlikte seçilmelidir.

Örneğin, yüksek yüklü bir omuz veya kalça eklemi yüksek çıkış torkuna ve tork yoğunluğuna öncelik verebilirken, bir bilek eklemi kompakt boyutlara, düşük atalete ve dinamik tepkiye daha fazla önem verebilir.

Bu, bir robotun tüm robot boyunca tek bir aktüatör modeli kullanmak yerine farklı eklemlerde farklı aktüatör boyutları ve redüksiyon oranları kullanabilmesinin nedenlerinden biridir.

Aktüatör Mimarisini Eklemle Eşleştirin

Farklı aktarım teknolojileri de nihai eklem tasarımını etkileyebilir.

Birharmonik aktüatör, yüksek redüksiyon oranları, kompakt boyutlar, düşük boşluk ve yüksek konumlandırma doğruluğu gerektiren robotik eklemler için cazip olabilir. Planet dişli tabanlı aktüatörler ise tork yoğunluğu, verimlilik, hız veya mekanik mimarinin önceliklendirildiği durumlarda başka bir seçenek sunabilir.

Önemli olan, en yüksek ilan edilen torka sahip teknolojiyi seçmek yerine aktarım tipinin eklemin gerçek mekanik gereksinimlerine göre seçilmesidir.

Bir robot üreticisi için yararlı bir yaklaşım, tedarikçilerle iletişime geçmeden önce eklem bazında bir gereksinim tablosu oluşturmaktır. Bu, aktüatör boyutunun, redüksiyon oranının, motor değerinin ve enkoder yapılandırmasının aynı mühendislik kriterlerine göre değerlendirilmesini sağlar.

2. Enkoder ve İletişim Yapılandırması Entegrasyon Süresini Belirleyebilir

Tork ve mekanik boyutlar, bir aktüatörün bir eklemi fiziksel olarak sürüp süremeyeceğini belirler. Ancak enkoder ve iletişim yapılandırması, aktüatörün robot kontrol sistemine ne kadar kolay entegre edilebileceğini belirler.

Bu durum, robot geliştirmenin erken aşamalarında sıklıkla hafife alınır.

Bir robot eklem aktüatörü mükemmel mekanik performansa sahip olabilir; ancak enkoder arayüzü, iletişim protokolü, kablolaması veya kontrol mimarisi robotun mevcut sistemiyle uyumlu değilse yine de önemli entegrasyon çalışmaları yaratabilir.

Tek Enkoder mi, Çift Enkoder mi?

Enkoder yapılandırması, robotun kontrol mimarisine göre değerlendirilmelidir.

Tek bir enkoder, bazı eklem kontrol sistemleri için yeterli geri bildirim sağlayabilir. Daha zorlu robotik eklemler, motor tarafı ve çıkış tarafındaki geri bildirimin daha gelişmiş hareket kontrolü için kullanılabildiği çift enkoder mimarilerinden yararlanabilir.

İki geri bildirim konumu, aktarım ve eklem hareketi hakkında farklı bilgiler sağlayabilir.

Örneğin, motor tarafı geri bildirimi motor komütasyonu ve yüksek hızlı kontrol için önemli olabilirken, çıkış tarafı geri bildirimi gerçek eklem konumu hakkında daha doğrudan bilgi sağlayabilir.

Yüksek konumlandırma doğruluğu, uyumluluk kontrolü, kuvvet kontrolü veya gelişmiş aktarım telafisi gerektiren uygulamalarda mühendisler, tek enkoder mimarisinin yeterli olup olmadığını değerlendirmelidir.

Enkoder çözünürlüğü de dikkate alınmalıdır. Daha yüksek enkoder çözünürlüğü daha hassas konum geri bildirimi sağlayabilir, ancak pratik iyileşme tüm kontrol sistemine, mekanik rijitliğe, aktarım özelliklerine ve servo ayarına bağlıdır.

CAN, CANopen, EtherCAT veya Diğer Arayüzler?

İletişim protokolü, bir robot eklem aktüatörü seçilirken dikkate alınması gereken bir diğer önemli unsurdur.

CAN ve CANopen, nispeten basit mimarileri ve çok eksenli iletişime uygunlukları nedeniyle dağıtık hareket sistemlerinde yaygın olarak kullanılır.

EtherCAT, robotun birden fazla eklem ile merkezi kontrolör arasında yüksek hızlı senkronize iletişime ihtiyaç duyduğu durumlarda avantajlı olabilir.

Doğru seçim, robotun genel kontrol mimarisine bağlıdır.

Mühendisler aktüatör satın almadan önce şunları doğrulamalıdır:

• Desteklenen iletişim protokolleri

• İletişim çevrimi gereksinimleri

• Düğüm veya eksen yapılandırması

• Kablolama ve konnektör tanımları

• CANopen nesne sözlüğü veya eşdeğer iletişim dokümantasyonu

• Uygun olduğunda EtherCAT yapılandırma dosyaları

• Hata kodları ve tanılama bilgileri

• Parametre yapılandırma yöntemleri

• Üretici yazılımı ve yazılım uyumluluğu

Aktüatör, bağımsız bir motor olarak değerlendirilmemelidir. Komple robot kontrol sisteminin bir parçası olarak değerlendirilmelidir.

Dokümantasyon, Daha Yüksek Nominal Değerli Bir Aktüatörden Daha Fazla Zaman Kazandırabilir

En yaygın entegrasyon sorunlarından biri mutlaka bir donanım arızası değildir. Bu, basitçe teknik bilgi eksikliğidir.

Üretici yalnızca temel bir spesifikasyon tablosu sağlıyorsa, mühendislerin konnektör pin dizilimlerini, iletişim parametrelerini, enkoder ayarlarını, kontrol komutlarını, arıza kodlarını ve devreye alma prosedürlerini yine de kendilerinin belirlemesi gerekebilir.

Eksiksiz teknik dokümantasyon sağlayan bir tedarikçi, bu belirsizliği önemli ölçüde azaltabilir.

Bir robot eklem aktüatörü için faydalı dokümantasyon; ürün veri sayfasını, kablolama şemasını, iletişim protokolünü, parametre listesini, kontrol talimatlarını, mekanik çizimi ve sorun giderme bilgilerini içermelidir.

İdeal olarak bu belgeler, aktüatörler teslim edildikten sonra değil satın alma kararından önce erişilebilir olmalıdır.

3. Üreticinin Teknik Dokümantasyonunu ve Mühendislik Desteğini Değerlendirin

Üçüncü kriter, geleneksel bir aktüatör spesifikasyon tablosunda yer almadığı için sıklıkla göz ardı edilir.

Ancak robot üreticileri ve sistem entegratörleri için tedarikçi mühendislik desteği geliştirme süresini doğrudan etkileyebilir.

Aktüatör, robotik eklemin yalnızca bir bileşenidir. Mühendislerin hâlâ bunu mekanik yapıya, elektrik sistemine, iletişim ağına ve hareket kontrol yazılımına entegre etmesi gerekir.

Bu nedenle teknik açıdan yetkin bir aktüatör tedarikçisi, ürün kataloğundan daha fazlasını sağlamalıdır.

Sipariş Vermeden Önce Teknik Dokümantasyonu Kontrol Edin

Bir robot eklem aktüatörü seçmeden önce tedarikçiden eksiksiz teknik paketi isteyin.

Mühendisler en azından üreticinin şunları sağlayıp sağlayamadığını kontrol etmelidir:

Mekanik dokümantasyon: 3D modeller, boyutsal çizimler, montaj bilgileri, mil spesifikasyonları, izin verilen yükler ve kurulum gereksinimleri.

Elektrik dokümantasyonu: konnektör tanımları, kablolama şemaları, gerilim gereksinimleri, akım değerleri, fren kablolaması ve enkoder arayüzleri.

Kontrol dokümantasyonu: iletişim protokolü, kontrol parametreleri, çalışma modları, hata kodları ve devreye alma talimatları.

Performans dokümantasyonu: nominal tork, tepe tork, hız, redüksiyon oranı, verimlilik, boşluk, tekrarlanabilirlik, enkoder çözünürlüğü ve çalışma koşulları.

Sorun giderme dokümantasyonu: aşırı sıcaklık koruması, aşırı yük davranışı, fren çalışması, iletişim arızaları, enkoder hataları ve diğer yaygın sorunlar.

Bu belgelerin kalitesi, bir tedarikçinin robotik uygulamalarda gerçek mühendislik deneyimine sahip olup olmadığını değerlendirmenin pratik bir yoludur.

Mekanik Entegrasyon Nominal Tork Kadar Önemlidir

Bir robot eklem aktüatörü tork gereksinimini karşılayabilir ancak mekanik dış boyutları nedeniyle yine de uygun olmayabilir.

Bu nedenle mühendisler, aşağıdakiler dâhil olmak üzere eksiksiz aktüatör paketini değerlendirmelidir:

• Toplam çap

• Eksenel uzunluk

• Ağırlık

• Montaj arayüzü

• Çıkış mili veya flanşı

• Kablo güzergâhı

• İçi boş mil gereksinimleri

• Fren yapılandırması

• Enkoder konumu

• Soğutma gereksinimleri

Bu durum, her gramın ve milimetrenin genel mekanik tasarımı etkileyebildiği insansı robotlarda ve kompakt robot kollarında özellikle önemlidir.

Yüksek tork yoğunluğuna sahip kompakt bir aktüatör eklem boyutunu ve robot kütlesini azaltmaya yardımcı olabilir, ancak yalnızca aktüatörün montaj ve kablo mimarisi robotla uyumluysa.

Çevresel Koşullar Erken Aşamada Doğrulanmalıdır

Aktüatörün nominal torku ve hızı normalde tanımlanmış çalışma koşulları altında belirtilir.

Sıcaklık, nem, titreşim, montaj yönü, çalışma çevrimi ve soğutma koşulları gerçek performansı etkileyebilir.

Örneğin, yüksek sıcaklıklarda çalışma termal korumayı tetikleyebilir veya tork düşürme gerektirebilir. Düşük sıcaklıkta çalışma da yağlama ve sürtünme özelliklerini değiştirebilir.

Bu nedenle, bir robotik sistem aktüatörün çevresel sınırlarına yakın çalışacaksa mühendisler, aktüatör modelini kesinleştirmeden önce üreticinin önerdiği tork düşürme koşullarını talep etmelidir.

Harmonik Aktüatör ve Diğer Robot Eklem Aktüatörü Mimarileri

hassas robotik eklemler için temel kararlardan biri, harmonik aktüatör, planet aktüatör veya başka bir entegre aktarım mimarisinin kullanılıp kullanılmayacağıdır.

Bir harmonik aktüatör, bir motoru harmonik redüksiyon mekanizmasıyla birleştirir ve nispeten kompakt bir pakette yüksek redüksiyon oranı sağlayabilir. Bu, mimariyi alanın, ağırlığın, konumlandırma doğruluğunun ve boşluğun önemli olduğu robotik eklemler için özellikle uygun hâle getirir.

Ancak harmonik aktarım, her eklem için otomatik olarak en iyi seçim değildir.

Seçimde tork, hız, verimlilik, boşluk, rijitlik, geri sürülebilirlik, ağırlık, boyutlar, çalışma çevrimi ve kontrol gereksinimleri dâhil olmak üzere tüm gereksinimler dikkate alınmalıdır.

Örneğin, yüksek hassasiyetli bir robot bileği kompaktlığa ve konumlandırma performansına daha fazla önem verebilirken, ağır yüklü bir eklem tork yoğunluğuna ve termal kapasiteye öncelik verebilir.

Bu nedenle doğru soru “Hangi aktüatör en yüksek torka sahip?” değil, “Hangi aktüatör mimarisi mevcut mekanik ve elektriksel kısıtlamalar içinde gerekli eklem performansını sağlar?” olmalıdır.

Pratik Bir Robot Eklem Aktüatörü Seçim Süreci

Pratik bir seçim süreci üç aşamaya ayrılabilir.

İlk olarak, her eklemin mekanik gereksinimlerini hesaplayın. Sürekli torku, tepe torku, hızı, ivmeyi, redüksiyon oranını, çalışma çevrimini, izin verilen eklem boyutunu ve maksimum ağırlığı tanımlayın.

İkinci olarak, elektriksel ve kontrol mimarisini tanımlayın. Motor gerilimini, enkoder yapılandırmasını, iletişim protokolünü, kontrolör uyumluluğunu, fren gereksinimlerini, kablolamayı ve geri bildirim mimarisini doğrulayın.

Üçüncü olarak, tedarikçinin teknik desteğini değerlendirin. Mekanik çizimler, 3D modeller, kablolama şemaları, iletişim dokümantasyonu, parametre tanımları, sorun giderme bilgileri ve örnek devreye alma prosedürleri talep edin.

Bu süreç, robotik geliştirmede yaygın bir hatayı önlemeye yardımcı olur: aktüatörü birkaç temel spesifikasyona göre seçmek ve entegrasyon sorunlarını ancak prototip monte edildikten sonra keşfetmek.

Robot Eklem Aktüatörü Seçiminde Tork Yoğunluğu Neden Önemlidir？

Modern robotik sistemlerde tork yoğunluğu özel dikkat gerektirir.

Bir robot eklemi, mümkün olduğunca az ek kütle ve hacimle yeterli tork üretmelidir. Bu, özellikle insansı robotlar ve hafif robot kolları için önemlidir.

Uç konumdaki bir ekleme takılan daha ağır bir aktüatör, üst taraftaki eklemlerin taşıması gereken yükü de artırarak robotun mekanik yapısı boyunca kademeli bir etki oluşturabilir.

Bu nedenle mühendisler, torku bağımsız bir spesifikasyon olarak değerlendirmek yerine aktüatör ağırlığı ve boyutlarıyla birlikte değerlendirmelidir.

Faydalı bir mühendislik metriği, çıkış torku, aktüatör kütlesi ve montaj hacmi arasındaki ilişkidir.

Kompakt harmonik aktüatörler ve entegre robot eklem aktüatörleri, yüksek tork yoğunluğu gerektiren uygulamalar için bu noktada özellikle değerli hâle gelebilir.

Robot Eklem Aktüatörü Üreticisine Sorulacak Sorular

Bir sipariş vermeden önce, bir robot üreticisi çeşitli pratik sorulara net yanıtlar alabilmelidir.

Aktüatör, gerçek çalışma çevrimi altında gerekli sürekli ve tepe torku sağlayabilir mi?

Gerekli eklem hızı için hangi redüksiyon oranı mevcuttur?

Hangi enkoder yapılandırması desteklenmektedir?

Aktüatör CAN, CANopen, EtherCAT veya robotun mevcut iletişim mimarisiyle uyumlu mu?

Mekanik çizimler ve 3D modeller mevcut mu?

Eksiksiz kablolama şemaları ve konnektör tanımları sağlanıyor mu?

Üretici iletişim dokümantasyonu ve devreye alma desteği sağlayabilir mi?

Aşırı yük veya aşırı sıcaklık koşullarında ne olur?

Eklem, güç kaybından sonra konumunu korumalıysa fren mevcut mu?

Tedarikçi özelleştirilmiş mekanik, elektriksel veya iletişim gereksinimlerini destekleyebilir mi?

Bu sorular, bir tedarikçinin uygunluğu hakkında çoğu zaman geleneksel bir ürün broşüründen daha fazlasını ortaya çıkarır.

Sonuç: Robot Eklem Aktüatörünü Komple Bir Sistem Olarak Seçin

2026 yılında bir robot eklem aktüatörü seçimi, tork değerlerinin basit bir karşılaştırmasıyla başlamamalıdır.

Daha iyi bir yaklaşım, gerçek mühendislik karar sırasını izlemektir: önce torku, hızı ve redüksiyon oranını mekanik gereksinimlerle eşleştirin; ardından enkoder ve iletişim uyumluluğunu doğrulayın; son olarak üreticinin dokümantasyonunu ve mühendislik desteğini değerlendirin.

Robotik sistemlerde aktüatör performansı yalnızca motor ve redüktör tarafından değil, aktarım, enkoder, kontrolör, mekanik yapı ve kontrol yazılımı arasındaki etkileşim tarafından da belirlenir.

Endüstriyel robotlar, kolaboratif robotlar, insansı robotlar ve diğer hassas robotik sistemleri geliştiren üreticiler için bu sistem düzeyindeki yaklaşım, entegrasyon riskini azaltabilir ve aktüatör seçiminden çalışan bir robotik ekleme giden süreci kısaltabilir.
