Yüksek Performanslı İnsansı Robotların Fiyatını Düşürmek Neden Bu Kadar Zor? Ve Harmonik Eklem Modülleri Neden Hâlâ Vazgeçilmez?

İnsansı Robotlar Ne Zaman Ticarileşecek ve Fiyatlarını Düşürmek Neden Bu Kadar Zor?

İnsansı robotik endüstrisine büyük miktarda sermaye akarken, insansı robotlar açıkça büyük ölçekli seri üretime doğru ilerliyor. Ancak temel bir soru hâlâ ortada duruyor: fiyatlarını düşürmek neden hâlâ bu kadar zor?
Dünyanın fabrikası olarak da adlandırılan Çin bile gerçekten düşük maliyetli insansı robotlar üretmeyi başaramadı.

Örneğin, Unitree H1 yaklaşık RMB 650,000 fiyatla satılırken, pahalı maharetli elleri çıkaran (ve bu nedenle tam anlamıyla tam bir insansı robot olarak kabul edilemeyen) ve serbestlik derecelerini önemli ölçüde azaltan Unitree G1 bile hâlâ RMB 99,000 maliyetindedir.

Temel neden, kaçınılmaz bir gereklilikte yatmaktadır: yüksek serbestlik dereceleri.
Yüksek DOF, insansı robotlar için gereklidir ve bu, eklem modüllerinin toplam sistem değerinin sürekli olarak yüksek bir oranını oluşturmasına doğrudan yol açar.

İnsansı Robotları Bu Kadar Pahalı Yapan Nedir?

İnsansı robotlarda, eklemler toplam maliyetin yaklaşık 60%–70%'ini oluşturur.

Temsili bir örnek olarak Tesla Optimus'u ele alırsak:
Tipik bir insansı robot, doğrusal aktüatörler ve döner aktüatörler arasında eşit olarak bölünmüş 28 aktüatöre sahiptir.

Döner aktüatörler başlıca şunlardan oluşur:
çerçevesiz servo motor + harmonik redüktör + motor sürücüsü + kavrama + kuvvet sensörü + enkoder

İnsan kaslarına benzer doğrusal aktüatörler başlıca şunlardan oluşur:
çerçevesiz servo motor + planet makaralı vida / trapez vida + motor sürücüsü + kuvvet sensörü + enkoder

Tesla Optimus'un 28 ekleminin tamamı birincil güç kaynağı olarak çerçevesiz tork motorları kullanır.

Bunların arasında:

14 döner eklem çerçevesiz tork motoru + harmonik redüktör kullanır

14 doğrusal eklem çerçevesiz tork motoru + planet makaralı vida kullanır

Unitree G1 temel versiyonu, her biri yaklaşık USD 190–285 fiyatlı 23 çerçevesiz motorla donatılmıştır ve bunun sonucunda toplam eklem motoru maliyeti yaklaşık USD 4,300–6,900 olmaktadır.

Eklemler İnsansı Robotlarda Neden Bu Kadar Kritik?

Robot eklemleri, insansı hareketin temel sağlayıcılarıdır.
Yalnızca ultra yüksek redüksiyon oranlarına, son derece yüksek tork yoğunluğuna ve sıfıra yakın boşluğa sahip eklem modülleri—yani harmonik eklem modülleri—gerçekten insansı, doğal hareketleri mümkün kılabilir.

Eklem modülleri toplam maliyete önemli ölçüde katkıda bulunsa da, mevcut teknoloji aşamasında harmonik eklem modülleri boyut, ağırlık, hassasiyet ve tork arasında en iyi dengeyi sağlayan tek çözüm olmaya devam etmektedir. Bu da onları vazgeçilmez kılar.

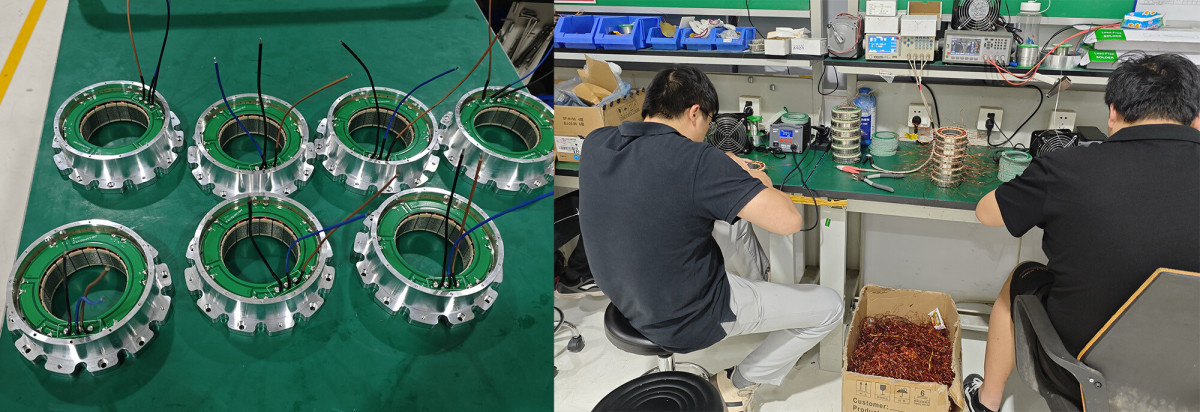

Çerçevesiz Tork Motorları İnsansı Robot Eklemlerinde Neden Bu Kadar Önemli?

İnsansı robotik endüstrisi eklemlerde neredeyse tamamen çerçevesiz motorlar kullanır.
Çerçevesiz tork motoru, geleneksel bir motorun yalnızca tork ve hız üreten çekirdeğini koruyan bir kalıcı mıknatıslı senkron motor türüdür—mil, rulmanlar, gövde veya uç kapaklar olmadan.

Çerçevesiz bir motor yalnızca iki parçadan oluşur:

Rotor: makine miline doğrudan monte edilen kalıcı mıknatıslara sahip içte dönen bir çelik halka

Stator: elektromanyetik kuvvet oluşturmak için mekanik muhafazanın içine sıkıca monte edilen lamine çelik ve bakır sargılara sahip dış bileşen

Esas olarak çıkış gücüne göre değerlendirilen geleneksel servo motorların aksine, çerçevesiz tork motorları çıkış torkuna göre değerlendirilir.

Bir sürücü ünitesi tarafından beslenen sürücü, kalıcı mıknatıslı rotoru hareket ettiren manyetik alanı oluşturmak için UVW üç fazlı akımları kontrol eder. Geri besleme Hall sensörleri veya harici enkoderler aracılığıyla sağlanabilir; bu da sürücünün gerçek geri beslemeyi hedef değerlerle karşılaştırmasına ve servo kontrol elde etmek için rotor konumunu hassas şekilde ayarlamasına olanak tanır.

Çerçevesiz motorların temel avantajı, yüksek tork ve güç yoğunluğu ile mükemmel hacim ve ağırlık verimliliğinde yatmaktadır.
Stator oluk doluluğunu artırarak (daha fazla bakır sargı yerleştirerek) ve yapısal tasarımı optimize ederek (hafiflik, ince profiller), çerçevesiz motorlar sınırlı alanda güçlü tork sağlar—bu da onları boyut, ağırlık ve dinamik performansın kritik olduğu insansı robotlar için ideal kılar.

Yüksek yoğunluk özellikleri şunları içerir:Aynı hacimde daha yüksek güç çıkışı,Aynı güç seviyesi için daha küçük boyut,Daha düşük sıcaklık artışı

Entegre tasarım ve optimize edilmiş dolgu süreçleri sayesinde enerji verimliliği ve güvenilirlik de önemli ölçüde artırılmıştır.

Dişli Redüktörler İnsansı Robot Eklemlerinde Neden Bu Kadar Önemli?

Harmonik redüktörler, RV redüktörler ve planet redüktörler karşılaştırıldığında, harmonik redüktörler şu anda insansı robot üst uzuv eklemleri için en uygun çözümdür.

Harmonik tahriklerde:Toplam dişlerin 30%–50%'si aynı anda kavraşır,Hatalar birden fazla diş arasında ortalanır ve karşılıklı telafi sağlar,İletim hassasiyeti son derece yüksektir ve boşluk 1 arc-minute içinde kontrol edilebilir,Aynı dişli hassasiyet sınıfı altında, iletim hatası geleneksel silindirik dişli sistemlerinin yaklaşık dörtte biri kadardır.

Dalga üretecinin yarıçapı, flexspline deformasyonunu artırmak için hafifçe ayarlanarak boşluk sıfıra yakın seviyeye indirilebilir, hatta tamamen ortadan kaldırılabilir—bu da harmonik tahrikleri özellikle sık yön değiştiren hareketler için uygun hâle getirir.

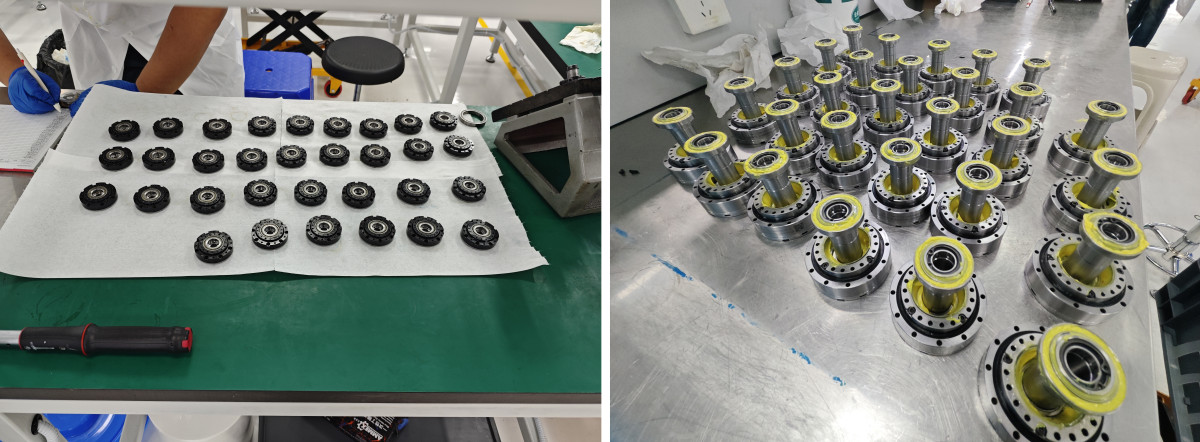

Harmonik Tahrik Redüktörleri Nasıl Çalışır?

Harmonik iletim, dalga üreteci ile esnek dişli arasındaki etkileşime dayanır.
Dalga üreteci döndükçe, eliptik profili flexspline'ın periyodik elastik deformasyonuna neden olur. Flexspline ile dairesel spline diş sayısı bakımından farklı olduğundan (genellikle iki diş fark eder), kavrama konumu sürekli olarak kayar.

Dalga üretecinin her 180 derecelik dönüşünde, flexspline'ın kavrama konumu çevre boyunca bir diş adımı kadar hareket eder. Bu birikimli göreli yer değiştirme, flexspline ile dairesel spline arasında bir hız farkı oluşturur.

Sonuç olarak, dalga üreteci bir tam dönüşü tamamladığında, flexspline yalnızca
(diş farkı / dairesel spline diş sayısı) × 360 derece
döner ve böylece çok yüksek bir redüksiyon oranı elde edilir.

Harmonik redüktör, harmonik eklem modülünün kritik bir bileşenidir.
Motor ve harmonik redüktörün güç eşleştirmesi uygun şekilde yapılmalıdır—ne yetersiz ne de aşırı büyük olmalıdır. Eklem tasarımında, önce redüktörün parametreleri (tork, hız) belirlenmeli, ardından motor buna göre seçilmelidir.

İnsansı robotların yüksek fiyatı marka primlerinden değil, mühendislik karmaşıklığından ve hassas üretimin zorluğundan kaynaklanır.

Bir insansı robotun her eklemi aynı anda şunları başarmalıdır:Yüksek hassasiyet,Hafif tasarım,Yüksek tork çıkışı,Uzun vadeli güvenilirlik.

Yalnızca her eklem bu katı gereksinimleri karşıladığında tüm robot sorunsuz, güvenli ve doğal şekilde çalışabilir.İşte yüksek performanslı insansı robotların maliyetinin düşürülmesinin neden temel olarak zor olmaya devam ettiğinin sebebi budur.
