Doğrudan Tahrikli Motor, Taret İndeksleme Hızını ve Hassasiyetini Nasıl Artırır?

Yüksek hızlı yarı iletken ayırma ve paketleme ekipmanlarında, taretli indeksleme aynı anda iki hedefi gerçekleştirmelidir: kısa çevrim süresi ve tekrarlanabilir konumlandırma doğruluğu.

Birçok mühendis başlangıçta daha hızlı taret indekslemesinin anahtarının sadece daha yüksek güçlü bir motor kullanmak olduğunu varsayar. Ancak pratikte, komple iletim sisteminin performansı genellikle tek başına motor gücünden daha önemlidir.

Geleneksel bir taret tahrik sisteminde, servo motor, dişli kutusu, kaplin, kayış veya diğer mekanik iletim bileşenleriyle birlikte kullanılabilir. Bu bileşenler, boşluk, elastik deformasyon, sürtünme, iletim hatası ve ek atalet oluşturabilir.

Doğrudan tahrikli motor farklı bir yaklaşım benimser. Motoru doğrudan taretin gövdesine bağlayarak, sistem geleneksel bir redüksiyon dişli kutusuna olan ihtiyacı ortadan kaldırabilir ve motor ile dönen yük arasındaki mekanik iletim bileşenlerinin sayısını azaltabilir.

Yüksek çözünürlüklü bir enkoder ve yüksek performanslı bir servo sürücü ile birleştirilen doğrudan tahrikli bir motor, taret indekslemesi için hızlı ivmelenme ve yavaşlama, doğru konumlandırma ve kısa yerleşme süreleri sağlayabilir.

Bu durum, doğrudan tahrik teknolojisini özellikle yarı iletken ayırma makineleri, kalıp bağlama makineleri, muayene ekipmanları, test sistemleri ve diğer yüksek hızlı otomasyon uygulamaları için cazip hale getiriyor.

Taret İndeksleme için Direkt Tahrikli Motor Nedir?

Direkt tahrikli motor, geleneksel bir redüksiyon dişli kutusu olmadan döner bir yükü doğrudan tahrik etmek üzere tasarlanmış bir motordur.

Taretli indeksleme uygulamasında, motor rotoru doğrudan ana taretin gövdesine bağlanır:

Servo Sürücü → Direkt Tahrikli Motor → Taret

Bu, geleneksel bir şanzımandan farklıdır:

Servo Motor → Şanzıman → Kaplin → Taret

veya:

Servo Motor → Kayış → Kasnak → Taret

Doğrudan tahrik sistemi, ara iletim bileşenlerini ortadan kaldırarak, motor ile dönen yük arasında daha kısa bir mekanik yol oluşturur.

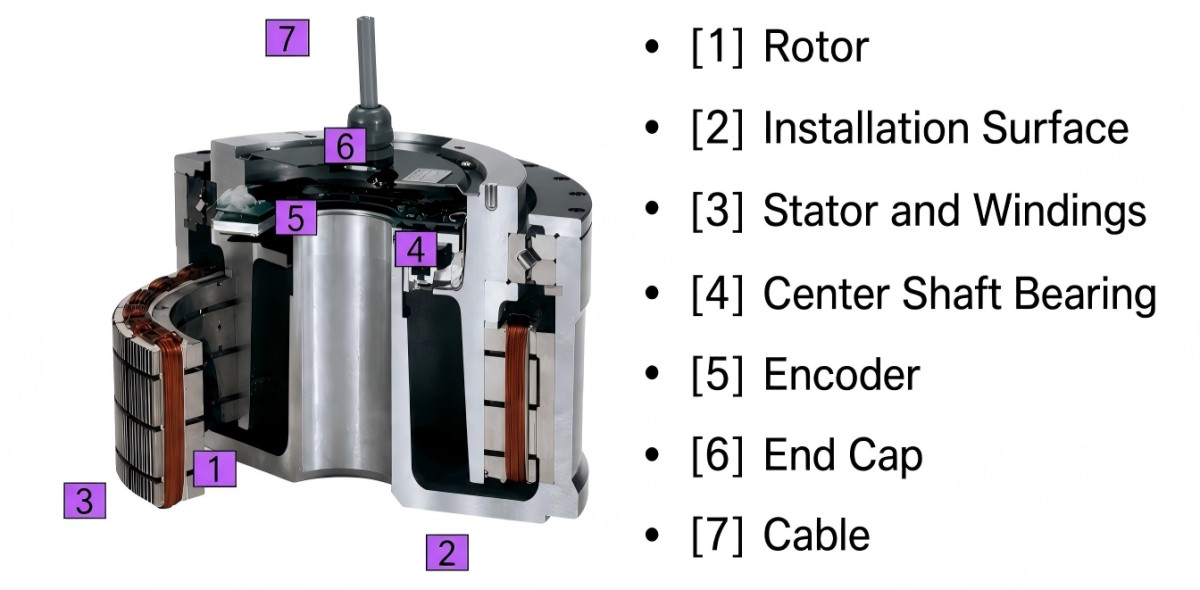

Tipik bir yüksek hızlı taretli indeksleme sistemi, doğrudan tahrikli motor, yüksek çözünürlüklü enkoder, servo sürücü, hareket kontrolörü, taret, Z ekseni mekanizması ve görüntüleme veya inceleme sistemi içerebilir.

Kodlayıcı, dönme pozisyonunu sürekli olarak ölçer ve servo sisteminin kapalı döngü geri besleme yoluyla taretin konumunu, hızını ve ivmesini kontrol etmesini sağlar.

Döner uygulamalar için, Doğrudan Tahrikli Motor, Doğrudan Tahrikli Döner Motor veya DD tork motoru olarak da tanımlanabilir.

Yüksek Hızlı Taret İndeksleme İşleminde Doğrudan Tahrikli Motor Neden Kullanılır?

Direkt tahrikli motorun temel avantajı sadece yüksek motor gücü değildir.

Daha önemli avantaj ise motor ile yük arasındaki mekanik iletim bileşenlerinin azaltılmasıdır.

Geleneksel bir aktarım şu durumları ortaya çıkarabilir:

• Dişli boşluğu

• Bağlantı uyumluluğu

• Kemer esnekliği

• Sürtünme

• İletim hatası

• Ek dönme ataleti

Bu etkiler, bir taretin tekrar tekrar hızlanması, yavaşlaması ve yön değiştirmesi durumunda özellikle önem kazanır.

Doğrudan tahrikli motor, geleneksel dişli kutusuna veya kayışlı aktarıma olan ihtiyacı ortadan kaldırarak servo sisteminin döner yükü daha doğrudan kontrol etmesine olanak tanır.

Bu, şu konularda iyileşme sağlayabilir:

İndeksleme hızı + konumlandırma tekrarlanabilirliği + yerleşme performansı

aynı anda.

Ancak, doğrudan tahrik, makinenin tamamının kesinlikle sıfır mekanik hataya sahip olduğu anlamına gelmemelidir. Rulman salınımı, enkoder montajı, yapısal deformasyon, termal genleşme ve servo ayarı, nihai konumlandırma performansını etkileyebilir.

Taretin hareket hızını ne belirler?

Taretin taşıma kapasitesi yalnızca motor gücüyle belirlenmez.

Gerçek indeksleme döngüsü, aşağıdakileri içeren komple hareket sistemine bağlıdır:

• Taret ataleti

• Motor torku

• Hızlanma ve yavaşlama

• Kodlayıcı geri bildirimi

• Servo bant genişliği

• Hareket profili

• Mekanik rijitlik

• Yerleşme zamanı

• Z ekseni hareketi

• Test zamanı

• Taret istasyonu sayısı

Bu nedenle yüksek torklu bir Direkt Tahrikli Motor seçmek, taretin hızını otomatik olarak artırmaz.

Makinenin genel çalışma döngüsü şu şekilde anlaşılabilir:

Taret İndeksleme + Z Ekseni Hareketi + İşlem Süresi + Senkronizasyon

Örneğin, yüksek hızlı yarı iletken ayırma sistemleri, on milisaniyelik kısa indeksleme döngüleri kullanabilir. Gerçekte elde edilebilecek döngü süresi, taretin ataletine, indeksleme açısına, motor torkuna, servo ayarına ve gerekli yerleşme süresine bağlıdır.

Bu nedenle, motor seçimi her zaman motorun maksimum hızı veya tepe torku tek başına dikkate alınarak değil, komple hareket profili göz önünde bulundurularak yapılmalıdır.

Direkt tahrikli bir motor için düşük atalet neden önemlidir?

Taretin indeksleme işlemi, tekrarlanan hızlanma ve yavaşlama sürecidir.

Motor, dönen yükü hızlandırmalı, hedef konuma ulaşmalı ve ardından bir sonraki işlemin başlaması için yeterince hızlı bir şekilde yavaşlamalıdır.

Gerekli ivme torku şu şekilde ifade edilebilir:

T = J × α

Burada T ivme torku, J dönme eylemsizliği ve α açısal ivmedir.

Gereksiz dönme ataletini azaltmak, dinamik tepkiyi iyileştirebilir.

Uygun şekilde seçilmiş bir Direkt Tahrikli Motor, mekanik bir redüksiyon dişli kutusuna ihtiyaç duymadan taretin hızlanmasını ve yavaşlamasını sağlayabilir.

Ancak motor rotorunun ataleti, genel hesaplamanın yalnızca bir parçasıdır.

Dönme ataletinin tamamı şunları içermelidir:

Motor + Taret + Takım + İş Parçası + Diğer Dönen Bileşenler

Direkt tahrikli motor, sürekli yüksek çevrimli çalışma sırasında kabul edilebilir termal performansı korurken, gerekli ivme için yeterli tepe torku sağlamalıdır.

Direkt tahrikli motor, taret konumlandırma doğruluğunu nasıl artırır?

Geleneksel bir motor ve dişli kutusu sistemi, motor ile taret arasında boşluk, esneklik ve iletim hatalarına yol açabilir.

Doğrudan tahrik mimarisi, mekanik yolu basitleştirir:

Motor → Taret

Bu nedenle servo kontrol ünitesi, motor ile taret arasına geleneksel bir azaltma kademesi olmadan döner yükü düzenleyebilir.

Bu, özellikle tekrarlanan açısal indeksleme için faydalı olabilir.

Ancak, doğrudan tahrikli bir motor, mükemmel konumlandırma doğruluğunu otomatik olarak garanti etmez.

Sistem performansının nihai düzeyi şunlara bağlıdır:

• Kodlayıcı doğruluğu

• Kodlayıcı çözünürlüğü

• Yatak salınımı

• Taret rijitliği

• Termal genleşme

• Motor dişlisi

• Mekanik titreşim

• Servo ayarı

• Yük değişimi

• Kalibrasyon ve haritalama

Dolayısıyla daha doğru mühendislik ifadesi şöyledir:

Doğrudan tahrikli motor, geleneksel dişli aktarımında görülen boşluğu ortadan kaldırırken mekanik aktarım hatalarını da azaltır; ancak nihai konumlandırma doğruluğu, tüm hareket sistemine bağlıdır.

Tekrarlanabilirlik, Doğruluk ve Çözünürlük Farklıdır

Taretli indeksleme için doğrudan tahrikli motor seçilirken bu üç özellik sıklıkla karıştırılır.

Çözünürlük

Çözünürlük, bir kodlayıcının veya hareket sisteminin ayırt edebileceği en küçük açısal artışı tanımlar.

Yüksek çözünürlüklü bir enkoder, dönme pozisyonunun daha hassas ölçümünü sağlar, ancak enkoder çözünürlüğü tek başına sistem doğruluğunu belirlemez.

Tekrarlanabilirlik

Tekrarlanabilirlik, taretin tekrarlanan hareketler sırasında aynı komut edilen konuma ne kadar tutarlı bir şekilde geri döndüğünü tanımlar.

Bu durum, özellikle yarı iletken sıralama ve test ekipmanları için önemlidir, çünkü taretin aynı indeksleme hareketini binlerce veya milyonlarca kez tekrarlaması mümkündür.

Kesinlik

Doğruluk, komut edilen konum ile gerçek fiziksel konum arasındaki farkı tanımlar.

Dolayısıyla bir sistem, mekanik toleranslar, termal etkiler, rulman salınımı veya montaj hataları nedeniyle son derece yüksek enkoder çözünürlüğüne sahip olabilir, ancak mutlak doğruluğu daha düşük olabilir.

Hassas taretli sistemler için çözünürlük, tekrarlanabilirlik ve doğruluk her zaman ayrı ayrı değerlendirilmelidir.

Direkt tahrikli bir motor, taretin konumunu ne kadar hızlı değiştirebilir?

Direkt tahrikli motorlar için evrensel bir maksimum indeksleme hızı yoktur.

Elde edilebilecek performans şunlara bağlıdır:

• Motor torku

• Taret ataleti

• İndeksleme açısı

• Gerekli çevrim süresi

• Hızlanma profili

• Yerleşme zamanı

• Kodlayıcı performansı

• Servo sürücü

• Mekanik rijitlik

Örneğin, yaklaşık 20 ms içinde tamamlanan 18°'lik bir taret indeksleme hareketi, 100 ms içinde tamamlanan 30°'lik bir harekete göre çok farklı bir motor ve mekanik tasarım gerektirir.

Doğru yaklaşım, gerekli ivme ve torku şu formüllerden hesaplamaktır:

İndeksleme Açısı + Çevrim Süresi + Dönme Atalet Momenti + Hareket Profili

Doğrudan tahrikli bir motoru yalnızca nominal devir sayısına göre seçmek yerine.

Yüksek hızlı yarı iletken ekipmanlarda, yerleşme süresini azaltmak, en yüksek dönüş hızını artırmak kadar önemli olabilir.

Taret İndeksleme için Direkt Tahrikli Motor mu Yoksa Dişli Kutusu Tahrikli Motor mu?

Doğrudan tahrikli motor ile geleneksel dişli tahrik sistemi arasındaki fark, özellikle yüksek çevrimli indeksleme uygulamalarında önem kazanır.

Dolayısıyla, doğrudan tahrikli bir motor her taret için otomatik olarak en iyi çözüm değildir.

Uygulama önemli tork çarpanı gerektirdiğinde, büyük yük ataletine sahip olduğunda veya katı maliyet kısıtlamaları olduğunda dişli kutusu yine de faydalı olabilir.

Doğrudan tahrik sistemi, makinenin önceliklendirdiği durumlarda özellikle cazip hale gelir:

Yüksek hızlı indeksleme + düşük iletim hatası + yüksek tekrarlanabilirlik + esnek hareket kontrolü

Direkt Tahrikli Motor vs. Kamlı İndeksleme

Kam indeksleme mekanizmaları, tekrarlayan döner hareketler için olgunlaşmış bir çözüm olmaya devam etmekte ve endüstriyel otomasyonda yaygın olarak kullanılmaktadır.

En büyük avantajları mekanik basitlikleri ve önceden tanımlanmış bir hareket profiline sahip olmalarıdır.

Direkt tahrikli motor, programlanabilir hareket kontrolü yaklaşımını benimser.

Kontrol cihazı şunları ayarlayabilir:

• Hızlanma

• Yavaşlama

• Hız

• İkamet Etmek

• Sarsmak

• İndeks açısı

• Hareket profili

Bu esneklik, bir makinenin farklı ürünleri, istasyon konfigürasyonlarını veya çalışma koşullarını yönetmesi gerektiğinde değerli olabilir.

Dolayısıyla, doğrudan tahrikli motor ile kam indeksleme arasında yapılacak seçim şu faktörlere dayanmalıdır:

Üretim kapasitesi + esneklik + konumlandırma gereksinimleri + bakım + toplam makine maliyeti

Teknolojilerden birinin her zaman diğerinden üstün olduğunu varsaymak yerine.

Taret İndeksleme İşleminde S-Eğrisi Hareket Profillerinin Önemi Nedir?

Yüksek hızlı indeksleme, yalnızca hedef konuma mümkün olan en kısa sürede ulaşmakla ilgili değildir.

Taretin aşırı titreşim olmadan durması da gerekmektedir.

İvmedeki ani bir değişiklik, yüksek sarsıntıya ve mekanik rezonanslara neden olarak denge süresini uzatabilir.

S şeklinde bir hareket profili, ivmeyi kademeli olarak değiştirir ve mekanik şoku ve titreşimi azaltmaya yardımcı olabilir.

Bu durum, özellikle taret şu eşyaları taşıdığında önemlidir:

• Yarıiletken paketleri

• Yerleştirme nozulları

• Muayene aparatları

• Test soketleri

• Görsel bileşenler

Amaç şudur:

Hızlı Hareket Et → Yumuşakça Dur → Çabuk Yerine Otur

Bu nedenle, yüksek performanslı bir taret sistemi, düşük ataletli bir Doğrudan Tahrikli Motoru, yüksek çözünürlüklü bir enkoderi, optimize edilmiş servo ayarını ve titreşim bastırmayı bir araya getirebilir.

Direkt tahrikli taret sisteminde enkoder performansının önemi nedir?

Kodlayıcı, doğrudan tahrikli indeksleme sistemindeki en önemli bileşenlerden biridir.

Motor ile yük arasında geleneksel bir redüksiyon dişli kutusu bulunmadığından, döner pozisyonun kontrolü için enkoder geri beslemesi daha doğrudan kullanılabilir.

Kullanım amacına bağlı olarak, bir taret şu unsurları kullanabilir:

• Optik kodlayıcılar

• Manyetik kodlayıcılar

• Mutlak kodlayıcılar

• Artımlı kodlayıcılar

• Yüksek çözünürlüklü döner ölçekler

Kodlayıcı seçimi, bit çözünürlüğünden daha fazlasını dikkate almalıdır.

Önemli özellikler şunlardır:

• Kesinlik

• Tekrarlanabilirlik

• Güncelleme oranı

• Sinyal bütünlüğü

• Termal kararlılık

• Kurulum doğruluğu

Yarı iletken ekipmanlarda, yüksek çevrim hızları ve mikron seviyesindeki konumlandırma gereksinimleri, kodlayıcı ve mekanik entegrasyonu özellikle önemli kılmaktadır.

Doğrudan Tahrikli Taretli İndeksleme, Yarı İletken Ekipmanlarının Verimliliğini Nasıl Etkiler?

Bir yarı iletken ayırma makinesi, ardışık olarak birkaç işlem gerçekleştirebilir:

Besleme → İndeksleme → Hizalama → Test Etme → Kontrol Etme → Sıralama → Bantlama

Taret, olabildiğince hızlı dönmekle yetinemez.

Hareketinin, makinenin diğer eksenleri ve işlem istasyonlarıyla senkronize edilmesi gerekir.

Yüksek hızlı taret sistemi kısa bir indeksleme döngüsü sağlayabilir, ancak genel UPH (işlem başı verimlilik) makinenin tüm döngüsüne bağlıdır.

Örneğin:

UPH = Hareket Döngüsü + İşlem Süresi + Senkronizasyon + Makine Kullanımı

Bu nedenle, doğrudan tahrikli bir motor, tek başına bir bileşen olarak değil, komple üretim sisteminin bir parçası olarak değerlendirilmelidir.

Motor, iletimle ilgili sınırlamaları azaltabilir, ancak toplam verimlilik yine de test süresine, Z ekseni hareketine, işlem süresine ve istasyon senkronizasyonuna bağlıdır.

Taret indeksleme doğruluğu, alma ve yerleştirme doğruluğu ile aynı şey değildir.

Bu, yarı iletken ekipman tasarlarken dikkate alınması gereken önemli bir husustur.

Bir taret mükemmel açısal tekrarlanabilirlik sağlayabilirken, alma ve yerleştirme nozülünde yine de konumlandırma hataları olabilir.

Taretin konumlandırılması şunlardan etkilenebilir:

• Döner kodlayıcı geri beslemesi

• Taret arızası

• Yönlendirme doğruluğu

• Yapısal deformasyon

• Servo ayarı

Meme konumlandırması ayrıca şunlara da bağlı olabilir:

• Z ekseni tekrarlanabilirliği

• Meme montajı

• Vakum stabilitesi

• İş parçasının konumu

• Görsel kalibrasyon

• Mekanik toleranslar

Bu nedenle, döner taret ve alma-yerleştirme mekanizması ayrı hareket sistemleri olarak değerlendirilmeli ve kalibre edilmelidir.

Yüksek performanslı bir doğrudan tahrikli motor, taret indeksleme performansını iyileştirebilir, ancak tüm makinenin nihai mikron seviyesindeki yerleştirme doğruluğunu tek başına garanti edemez.

Taret İndeksleme için Direkt Tahrikli Motor Nasıl Seçilir?

Doğrudan tahrikli bir motor seçerken, mühendisler nominal torktan daha fazlasını göz önünde bulundurmalıdır.

1. Gerekli İndeksleme Süresi

Gerekli indeksleme açısını ve çevrim süresini belirleyin.

Örneğin:

22 ms'de 18°

Bu, aşağıdaki hareket gereksinimlerinden çok farklı bir hareket gereksinimidir:

100 milisaniyede 30°.

Bu nedenle, gerekli ivme ve maksimum tork önemli ölçüde farklılık gösterebilir.

2. Toplam Dönme Atalet Momenti

Dönen yükün tamamını hesaplayın:

Toplam = Motor + Taret + Takım + İş Parçası

Direkt tahrikli motor, tüm sistem için yeterli ivme torku sağlamalıdır.

3. Tepe ve Sürekli Tork

En yüksek tork, dinamik ivmelenme kabiliyetini belirler.

Sürekli tork, motorun aşırı termal yüklenme olmadan gerekli çalışma döngüsünü sürdürüp sürdüremeyeceğini belirler.

4. Kodlayıcı Doğruluğu ve Çözünürlüğü

İstenen tekrarlanabilirlik, mutlak doğruluk ve kontrol bant genişliğine göre kodlayıcıyı seçin.

5. İçi Boş Delik Çapı

Geniş, içi boş bir şaft şu işlemleri basitleştirebilir:

• Elektrik tesisatı

• Pnömatik boru

• Vakum hatları

• Optik yollar

• Lazer yönlendirme

Bu, özellikle kompakt yarı iletken ekipmanlarda faydalı olabilir.

6. Servo Sürücü Uyumluluğu

Direkt tahrikli motor ve servo sürücü, tek bir hareket sistemi olarak değerlendirilmelidir.

Önemli faktörler şunlardır:

• Akım döngüsü bant genişliği

• Hız döngüsü bant genişliği

• Konum döngüsü güncelleme hızı

• Kodlayıcı arayüzü

• Titreşim bastırma

• Çentik filtreleri

• İleri beslemeli kontrol

• Hareket profili oluşturma

Bir servo sürücü, birkaç kHz'lik bir hız döngüsü bant genişliği sunabilir, ancak bu bir servo sürücü spesifikasyonudur, her Doğrudan Tahrikli Motorun doğal bir özelliği değildir.

Yüksek Hızlı Direkt Tahrikli Tarette Titreşim Nasıl Azaltılabilir?

Yüksek hızlı indeksleme, mekanik yapı veya hareket profili rezonansı tetiklediğinde titreşim oluşturabilir.

Yaygın mühendislik yöntemleri şunlardır:

Düşük Ataletli Motor Tasarımı

Uygun şekilde seçilmiş düşük ataletli bir doğrudan tahrikli motor, hızlı ivmelenme ve yavaşlama için gereken torku azaltabilir.

Sert Mekanik Yapı

Sağlam bir taret ve montaj yapısı, istenmeyen deformasyonu ve titreşimi azaltabilir.

S-Eğrisi Hareketi

S-şekilli ivme, sarsıntıyı ve mekanik şoku azaltır.

Servo Kazanç Optimizasyonu

Servo kazançları, tepki hızı ve kararlılık arasında bir denge kurmalıdır.

Çentik Filtreleme

Çentik filtreleri, bilinen mekanik rezonans frekanslarını bastırabilir.

İleri Beslemeli Telafisi

İleri beslemeli kontrol, hızlı hareketler sırasında izleme hatasını azaltabilir.

Yüksek Çözünürlüklü Kodlayıcı Geri Beslemesi

Doğru konum geri bildirimi, servo kontrol cihazının konum sapmasını sürekli olarak düzeltmesine olanak tanır.

Dolayısıyla nihai titreşim performansı şunlara bağlıdır:

Direkt Tahrikli Motor + Enkoder + Mekanik Yapı + Servo Sürücü + Hareket Algoritması

Yarı İletken Ekipmanlarında Doğrudan Tahrikli Motorların Uygulamaları

Direkt tahrikli motorlar, çok çeşitli yarı iletken ve hassas otomasyon uygulamalarında kullanılabilir.

Yarı İletken Test ve Sıralama Makineleri

Ana döner tabla, yarı iletken paketlerini besleme, test, inceleme ve sıralama istasyonları arasında döndürür.

Doğrudan tahrikli bir motor, tekrarlanabilir açısal konumlandırmayı korurken hızlı indekslemeyi destekleyebilir.

Kalıp Bağlayıcılar

Doğrudan tahrikli motorlar ve tork motorları, yarı iletken yongaların taşınması veya konumlandırılması için kullanılan döner mekanizmaları çalıştırabilir.

Muayene Döner Tablaları

Yüksek çözünürlüklü döner konumlandırma, optik inceleme, boyut ölçümü ve çok istasyonlu testler için kullanılabilir.

MEMS ve Sensör Testi

Hassas döner indeksleme, otomatik testler sırasında küçük cihazların konumunu tekrar tekrar belirleyebilir.

Elektronik Montajı

Doğrudan tahrikli motorlar, yüksek devirli elektronik bileşenlerin taşınması için programlanabilir indeksleme sağlayabilir.

Doğrudan Tahrikli Taret Tasarımında Yapılan Beş Yaygın Hata

Hata 1 — Motoru Sadece Maksimum Torka Göre Seçmek

Yüksek tepe tork değeri, taretin daha hızlı dönmesini garanti etmez.

Öncelikle sistemin toplam ataleti ve gerekli ivme dikkate alınmalıdır.

Hata 2 — Kodlayıcı Çözünürlüğünü Konumlandırma Doğruluğu Olarak Değerlendirmek

Yüksek çözünürlüklü bir kodlayıcı, ölçüm kabiliyetini artırır ancak mekanik hatayı otomatik olarak ortadan kaldırmaz.

Çözünürlük, tekrarlanabilirlik ve doğruluk ayrı ayrı değerlendirilmelidir.

3. Hata — Yerleşme Süresini Göz Ardı Etmek

Taretin komuta edilen konuma ulaşması, taretin bir sonraki işlem için hazır olması anlamına gelmez.

Yüksek verimli ekipmanlar için:

• Taşıma Süresi + Yerleşme Süresi

• Bu, sadece hareket süresinden daha anlamlıdır.

Hata 4 — Termal Etkileri Göz Ardı Etmek

Sürekli yüksek frekanslı indeksleme, hem motorda hem de çevresindeki mekanik yapıda ısı üretir.

Uzun üretim döngüleri sırasında termal genleşme, konumlandırma doğruluğunu etkileyebilir.

Hata 5 — Makineyi Optimize Etmeden Tareti Optimize Etmek

Taret, ekipmanın yalnızca bir parçasıdır.

Genel olarak UPH, aşağıdakilerin senkronizasyonuna bağlıdır:

Taret + Z Ekseni + Test + Görüntüleme + Besleme + Sıralama + Bantlama

Sadece bir ekseni optimize etmek, makinenin toplam verimliliğini mutlaka artırmaz.

Taret İndeksleme için Direkt Tahrikli Motorlar Hakkında Sıkça Sorulan Sorular

Taretin indekslenmesi için doğrudan tahrikli motor, dişli kutusundan daha mı iyidir?

Her uygulama için geçerli olmayabilir.

Doğrudan tahrikli motorlar, özellikle sistemin yüksek hızlı indeksleme, düşük iletim hatası, yüksek tekrarlanabilirlik ve azaltılmış mekanik bakım gerektirdiği durumlarda oldukça caziptir.

Mekanik tork çarpımı, maliyet veya belirli bir yük profili daha önemli olduğunda, dişli kutusu yine de tercih edilebilir.

Direkt tahrikli bir motorun boşluk payı sıfır mıdır?

Direkt tahrikli motor, geleneksel bir dişli kutusu veya kayışlı aktarım sistemine ihtiyaç duymadığı için, bu aktarım bileşenleriyle ilişkili boşluk sorununu ortadan kaldırır.

Ancak, rulmanlardan, yapısal deformasyondan, enkoder montajından ve diğer faktörlerden kaynaklanan mekanik hatalar tüm sistemde yine de meydana gelebilir.

Bu nedenle, "şanzımanda boşluk yok" ifadesi, makinenin tamamında sıfır mekanik hata olduğunu iddia etmekten daha doğrudur.

±1 arksaniye ne anlama geliyor?

Bir yay saniyesi şunlara eşittir:

1/3600 derece ≈ 4,848 μrad

200 mm çaplı bir taretin yarıçapı 100 mm'dir. Bu yarıçapta, 1 yay saniyesi yaklaşık olarak şunlara karşılık gelir:

0,485 μm

Çevresel yer değiştirmenin.

Bu, arksaniye düzeyinde döner konumlandırmanın neden yüksek hassasiyet gerektiren bir işlem olduğunu göstermektedir.

Direkt tahrikli bir motorun dişli kutusuna ihtiyacı var mıdır?

Direkt tahrikli motor, yükü doğrudan tahrik etmek üzere tasarlanmıştır, bu nedenle geleneksel bir redüksiyon dişli kutusuna ihtiyaç duyulmaz.

Ancak motorun, gerekli tork, hız ve yük ataletine uygun boyutta olması gerekir.

Taretin indeksleme işlemi sırasında titreşim nasıl azaltılabilir?

Tipik yöntemler arasında düşük ataletli motor seçimi, rijit mekanik tasarım, S eğrisi hareket profilleri, optimize edilmiş servo kazançları, çentik filtreleri, ileri beslemeli kompanzasyon ve titreşim bastırma algoritmaları yer almaktadır.

Taret indekslemesi UPH'yi nasıl etkiler?

Taret indeksleme, yüksek hızlı sıralama makinesinde önemli bir hareket döngüsüdür, ancak UPH (Sabit Saatlik Üretim) makinenin tüm döngüsü tarafından belirlenir.

Hedeflenen verimliliğe ulaşmak için indeksleme süresi, Z ekseni hareketi, test etme, inceleme, besleme, sıralama ve diğer işlem süreleri senkronize edilmelidir.

Direkt Tahrikli Motor Taret İndekslemesinin Geleceği

Yarı iletken paketleri küçüldükçe ve otomatik ekipmanlar daha yüksek UPH (saatteki birim sayısı) değerlerine doğru ilerledikçe, döner hareket sistemlerinin hız, tekrarlanabilirlik, termal kararlılık ve esnek hareket kontrolünü bir arada sunması gerekecektir.

Yeni nesil taret sistemlerinin şu unsurları birleştirmesi muhtemeldir:

• Direkt Tahrikli Motorlar

• Yüksek çözünürlüklü mutlak kodlayıcılar

• Yüksek bant genişliğine sahip servo sürücüler

• Gelişmiş titreşim önleme

• Hareket profili optimizasyonu

Çevrimiçi kalibrasyon ve haritalama

Entegre makine seviyesi hareket kontrolü

Amaç sadece taretin daha hızlı dönmesini sağlamak değil.

Gerçek mühendislik hedefi şudur:

Daha kısa indeksleme süresi + daha kısa yerleşme süresi + istikrarlı konumlandırma + daha yüksek makine verimliliği

Bu nedenle, doğrudan tahrikli motorlar ve doğrudan tahrikli tork motorları, yarı iletken ayırma makineleri, kalıp bağlama ekipmanları, denetim sistemleri ve diğer yüksek hızlı indeksleme uygulamaları için giderek daha cazip hale gelmektedir.

Taretli indeksleme için doğrudan tahrikli bir motor değerlendiren ekipman üreticileri için en önemli adım, motoru yalnızca tepe torkuna veya maksimum hıza göre seçmek yerine, hareket profilinin tamamına göre boyutlandırmaktır.

Uygun şekilde eşleştirilmiş bir doğrudan tahrikli motor, enkoder ve servo sistemi, gereksiz mekanik iletim aşamalarını azaltabilir ve hızlı, hassas ve esnek taret hareketi için sağlam bir temel sağlayabilir.
