Harmonik robot eklem aktüatörleri ve planet robot eklem aktüatörleri neden sırasıyla insansı robotların üst ve alt uzuvları için ideal seçimlerdir?

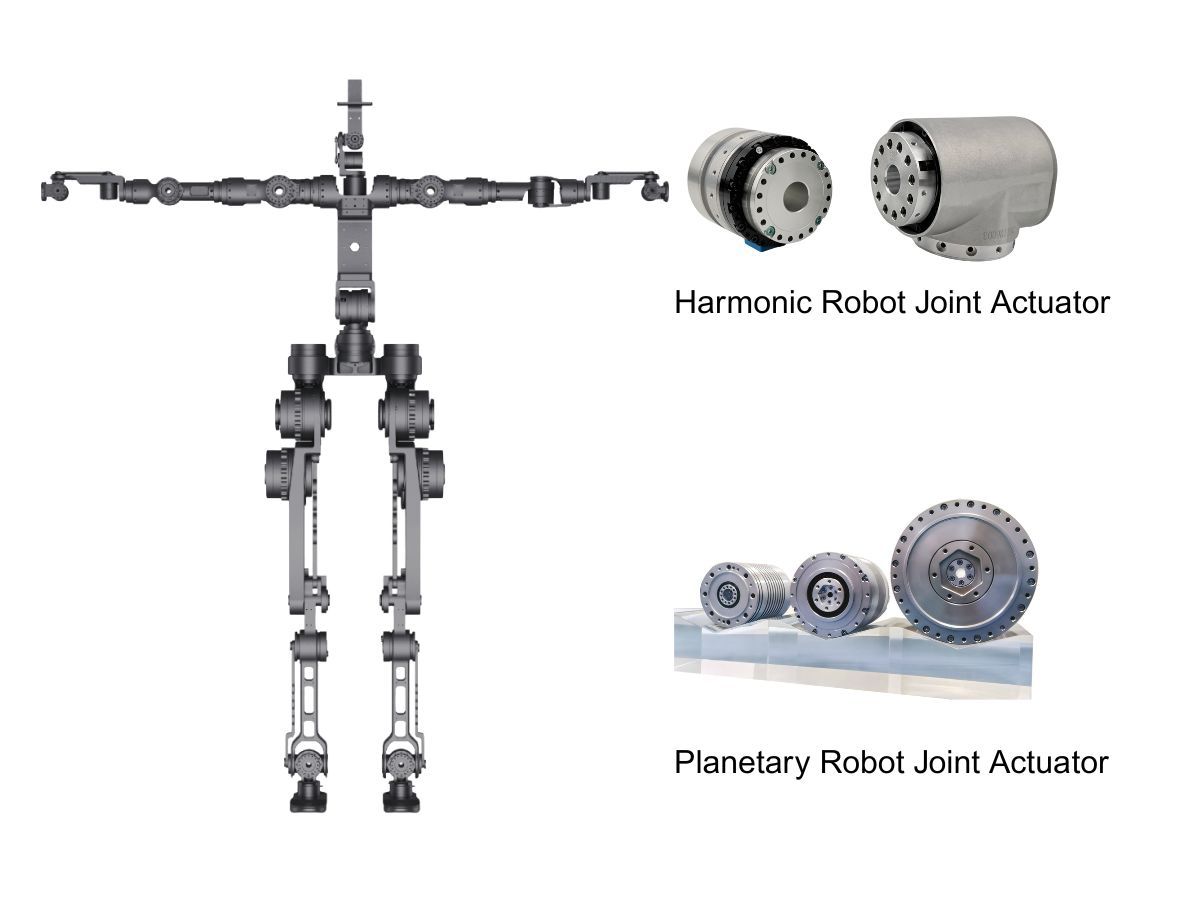

İnsansı robotlar içinrobot eklem aktüatörleriseçimi, esasen işlevsel gereksinimlerin, performans dengelerinin ve maliyet kontrolünün hassas bir şekilde eşleştirilmesidir. Günümüzün ana akım çözümleri arasında,harmonik eklem aktüatörlerigenellikle üst uzuvlar için önceliklendirilirken,planet redüktörlü eklem aktüatörlerialt uzuvlar için tercih edilmektedir. Bu kombinasyon tesadüfi değil, aksine üst ve alt vücudun farklı hareket özelliklerinden türetilen en uygun çözümdür. Unitree ve UBTECH gibi şirketlerin benimsediği farklılaştırılmış yaklaşımlar da ürün konumlandırmalarına bağlı belirli değerlendirmelerden kaynaklanmaktadır.

Üst Uzuv Eklemleri: Temel Gereksinimler Olarak Hassasiyet ve Çeviklik

Üst uzuv eklemleri için temel ihtiyaççeviklik ve yüksek hassasiyettir; harmonik aktüatörler bu ihtiyacı karşılamak için özellikle uygundur. Harmonik aktüatörler, esnek dişlinin ağlama iletimini gerçekleştirecek şekilde elastik deformasyonunu tahrik etmek için bir dalga üreteci kullanır ve 1 arcminute'dan daha düşük ultra yüksek konumlandırma hassasiyeti sağlar. Neredeyse sıfır boşlukları sayesinde robotlar, küçük nesneleri kavrama ve hassas montaj görevlerini yerine getirme gibi ince işlemleri gerçekleştirebilir.

Buna ek olarak, harmonik aktüatörler son derece kompakt ve hafif bir yapıya sahiptir. Aynı redüksiyon oranında, hacimleri planet modüllerine göre belirgin şekilde daha küçüktür; bu da üst uzuv kütlesini etkili biçimde azaltır ve robotun genel ağırlık merkezi dağılımını optimize eder.

Veriler, harmonik aktüatörlerin mükemmel tork yoğunluğu sunduğunu göstermektedir; yalnızca 0.84 kg ağırlıkla 57.8 N·m/kg değerine ulaşırlar, bu da onları omuz, dirsek ve bilek gibi yüksek hassasiyetli hareket gerektiren, alanı sınırlı üst uzuv eklemleri için ideal hale getirir. Ancak sınırlamaları da açıktır: esnek dişlinin elastik deformasyonu, darbe direncinin nispeten zayıf olmasına yol açar ve bu da onları ani ağır yükler için daha az uygun hale getirir.

Alt Uzuv Eklemleri: Öncelik Olarak Stabilite ve Yük Taşıma

Alt uzuv eklemleri stabil yük taşımasından sorumludur; bu da planet aktüatörleri daha dengeli bir seçenek haline getirir. Planet aktüatörler, güneş dişlisi ile planet dişliler arasındaki rijit kavramaya dayanır ve %95–97 kadar yüksek iletim verimlilikleri sağlar. Darbe dirençleri, harmonik modüllerinkini açıkça aşar; bu sayede iki ayaklı yürüme sırasında oluşan ** tepki kuvvetlerine ve robotun kendi ağırlığına kolaylıkla dayanabilirler.

Dikkat çekici olarak, tek kademeli bir planet redüksiyon çözümü bile yüzlerce kilogramlık yükleri destekleyebilir ve yürüme ile faydalı yük taşıma gereksinimlerini tam olarak karşılar.

Aynı derecede önemli olarak, planet aktüatörler olağanüstü maliyet etkinliği sunar. Tek kademeli bir ünitenin maliyeti genellikle yalnızca birkaç yüz RMB'dir ve harmonik aktüatörlerinkinden önemli ölçüde daha düşüktür. Olgun bir yerli tedarik zinciriyle, planet aktüatörler büyük ölçekli seri üretim için oldukça uygundur. Ayrıca, alt uzuv eklemleri genellikle daha fazla montaj alanına sahiptir ve aşırı kompaktlık gerektirmez; bu da eşdeğer redüksiyon oranlarında planet aktüatörlerin nispeten daha büyük boyutunu doğal olarak karşılar.

İstisnalar: Ürün Konumlandırmasının Yönlendirdiği Farklılaştırılmış Yollar

Bununla birlikte, dikkat çekici istisnalar vardır. Unitree ve UBTECH tarafından benimsenen farklılaştırılmış stratejiler, esas olarak farklı ürün konumlandırmalarından kaynaklanmaktadır.

Unitree küçük ve hafif robotlara odaklanmaktadır. G1 robotu, kompakt bir form faktörü içinde 140 N·m'ye kadar anlık tork sağlayan, kendi geliştirdiği bir planet aktüatör kullanır; bu da onu koşma ve zıplama gibi yüksek dinamikli senaryolar için uygun hale getirir. Bu yaklaşım, daha güçlü darbe direnci ve maliyet avantajları karşılığında bir miktar konumlandırma hassasiyetinden fedakârlık eder.

Buna karşılık, UBTECH'in Walker S1 modeli tüm eklemlerde harmonik aktüatörler benimser ve endüstriyel sınıf yüksek hassasiyetli uygulamaları hedefler. Tepe torku 250 N·m'ye ulaşırken, harmonik tahriklerin doğasında bulunan darbe direnci sınırlamalarını telafi etmek için yapısal güçlendirme kullanılır; bu da son derece yüksek operasyonel hassasiyet gereksinimleri olan senaryolarda devreye alınmasını mümkün kılar.

Her iki yaklaşım da, temel uygulama senaryolarına dayanarak, bu şirketlerin genel amaçlı bir konfigürasyonu bilinçli olarak terk edip bunun yerine yüksek derecede özelleştirilmiş aktüatör çözümlerini tercih ettiğini göstermektedir.
