Robotik Eklem Modülünde Gömülü ve Harici Tork Sensörleri: Mühendislik Ödünleşimleri ve Gelecek Eğilimleri

Son yıllarda, insansı robotların ve işbirlikçi robotların hızla büyümesiyle birlikte, yüksek hassasiyetli kuvvet kontrolü, uyumlu ve güvenli etkileşimi gerçekleştirmek için temel bir yetenek haline gelmiştir. Bu yeteneğin merkezinde, robot eklem modülü içindeki kritik bir bileşen yer alır: kuvveti algılamaktan sorumlu tork sensörü.

Ancak, tork sensörlerinin montaj yöntemi eklem performansını, güvenilirliğini ve maliyetini doğrudan belirler. Günümüzde pazara iki ana teknik yaklaşım hakimdir: gömülü (entegre) ve harici (eklenen) tork sensörleri.

Bu ayrım, yalnızca “yerleşik” ile “takılı” arasındaki farkın ötesine geçer. Temel fark, tork algılama yapısının mekanik iletim zincirinin içsel bir parçası olup olmadığı ve eklemin kendi içinde entegre edilip edilmediğinde yatmaktadır.

1. Gömülü Tork Sensörleri: Entegre Eklemlerin “Doğal Çekirdeği”

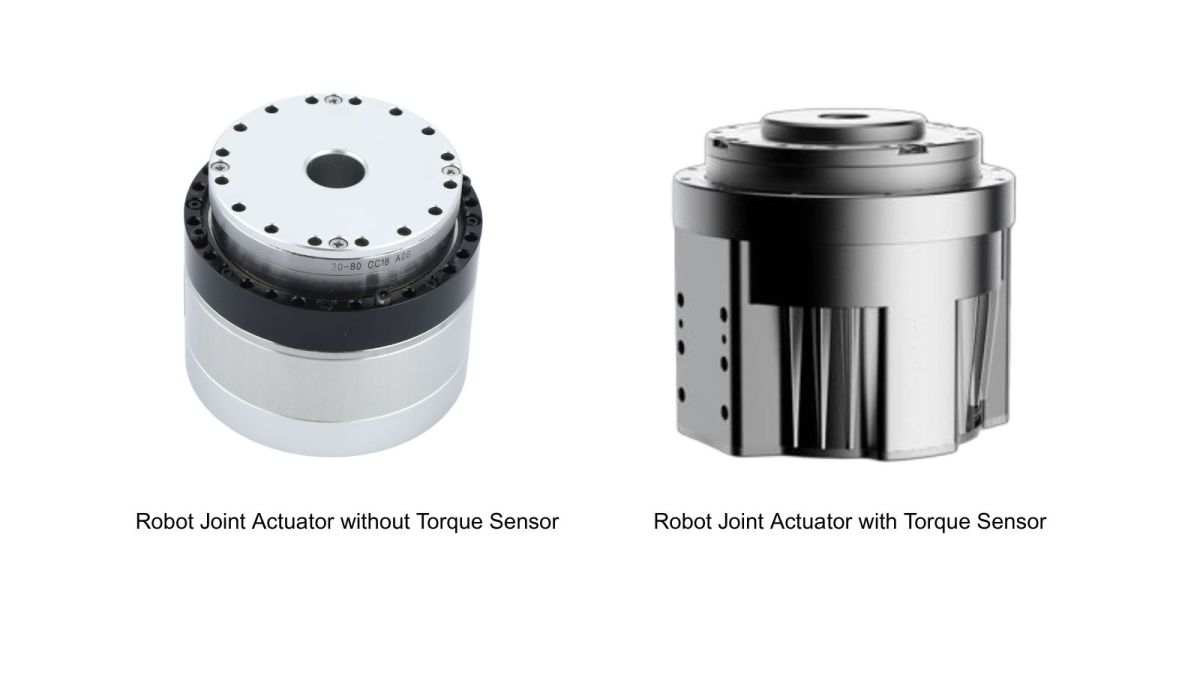

Gömülü tork sensörleri, eklem yapısına derinlemesine entegre edilir ve motor, redüktör ve enkoderin yanında dördüncü temel bileşen haline gelir. Bu, tahrik, iletim, algılama ve kontrolü birleştiren tam entegre bir sistemi mümkün kılar.

Yaygın Uygulama Yöntemleri

Gerinim Ölçer Tabanlı Algılama

Gerinim ölçerler, çıkış flanşı, içi boş mil veya özel bir elastik eleman gibi bileşenlere uygulanır. Tork, çok küçük burulma deformasyonu ölçülerek hesaplanır. Bu, en klasik ve en yaygın kullanılan yöntemdir.

Manyetik / Manyetoelastik Algılama

Tork, manyetik halkalar aracılığıyla açısal farkların veya malzeme manyetik özelliklerindeki değişimlerin ölçülmesiyle tespit edilir. Bu temassız yaklaşım, mükemmel sızdırmazlık ve yağ ile kirleticilere karşı direnç sunar ve onu hızla büyüyen bir trend haline getirir.

Yapısal Yeniden Kullanım Tasarımı

Harmonik tahriklerdeki flexspline veya çıkış flanşları gibi mevcut elastik bileşenler, algılama elemanları olarak yeniden kullanılır. Bu yaklaşım, eksenel kuvvetler ve eğilme momentlerinden kaynaklanan girişimi önlemek için gelişmiş mekanik ayrıştırma gerektirir.

Avantajlar

Kompaktlık & Hafif Tasarım

İlave eksenel uzunluk eklenmez, bu da ultra kompakt eklem modüllerini mümkün kılar ve yük-ağırlık oranını iyileştirir.

Yüksek Güvenilirlik & Koruma

Dahili kablolama, toz, su ve mekanik aşınmaya karşı koruma sağlayarak tam sızdırmazlığa (yüksek IP derecesi) olanak tanır.

Üstün Dinamik Performans

Yüksek yapısal rijitlik ve düşük atalet, yüksek bant genişlikli ve hızlı tepkili kuvvet kontrolünü destekler.

Yüksek Ürün Tutarlılığı

Fabrikada önceden kalibre edilir, tak ve çalıştır entegrasyonu sunar ve sistem karmaşıklığını azaltır.

Zorluklar

Yüksek Tasarım Karmaşıklığı

Sınırlı bir alan içinde dayanım, rijitlik, aşırı yük koruması, sıcaklık kayması telafisi ve çok eksenli ayrıştırmanın çözülmesini gerektirir.

Sınırlı Bakım Kolaylığı

Sensör arızası durumunda genellikle tüm eklem modülünün onarım için geri gönderilmesi gerekir, bu da daha uzun duruş sürelerine yol açar.

Gizli Aşırı Yük Riskleri

Harici darbeler, görsel olarak tespit edilemeyen geri döndürülemez mikro hasara veya sıfır kaymasına neden olabilir.

Tipik Uygulamalar

İnsansı robotlar

İşbirlikçi robotlar (cobotlar)

Dört ayaklı robotlar

Dış iskeletler

Becerikli robot elleri

Bu uygulamalar, seri üretimde kompaktlık, hafif tasarım ve yüksek güvenilirliğe öncelik verir.

2. Harici Tork Sensörleri: Esnek ve Bağımsız Ölçüm Modülleri

Harici tork sensörleri, flanşlar veya kaplinler aracılığıyla eklem çıkışı ile yük arasına monte edilen bağımsız standartlaştırılmış bileşenlerdir.

Yaygın Uygulama Yöntemleri

Flanş Tipi Tork Sensörleri

Eklem çıkış flanşı ile yük arasına monte edilir ve bir ölçüm halkası gibi işlev görür. Bu en yaygın yaklaşımdır.

Mil Tipi / İçi Boş Mil Sensörleri

Doğrudan transmisyon miline monte edilir, belirli mekansal konfigürasyonlar için uygundur.

Motor Akımı Tahmini (Sanal Algılama)

Fiziksel bir sensör olmamasına rağmen, düşük maliyetli uygulamalarda tork motor akımından tahmin edilir. Ancak doğruluk; sürtünme, sıcaklık kayması ve dişli kutusu verimliliğinden etkilenir, bu da onu yüksek hassasiyetli kuvvet kontrolü için uygunsuz hale getirir. Bu yöntem, maliyete duyarlı robotik uygulamalarda yaygın olarak kullanılmaktadır.

Avantajlar

Yüksek Esneklik & Bakım Kolaylığı

Sensörler hızlı bir şekilde değiştirilebilir, duruş süresi en aza indirilir. Ar-Ge ve yinelemeli geliştirme için idealdir.

Kalibrasyon için “Altın Standart”

Yüksek hassasiyetli, sertifikalı sensörler gömülü çözümleri doğrulamak ve kalibre etmek için kullanılabilir.

Geniş Seçenek & Olgun Teknoloji

Farklı aralıklar, doğruluklar ve arayüzlere (ör. CAN, EtherCAT) sahip çok çeşitli ürünler mevcuttur.

Zorluklar

Artan Boyut & Azalan Estetik

Eksenel uzunluk ve hacim ekler, bu da eklemleri daha az kompakt hale getirir.

Azalan Sistem Rijitliği

İlave arayüzler ve elastik elemanlar, kontrol bant genişliğini sınırlayabilir ve hizalama hatalarına yol açabilir.

Koruma & Kablolama Sorunları

Açıkta kalan kablolama, toza, sıvılara ve mekanik gerilime karşı ek koruma gerektirir.

Tipik Uygulamalar

Ar-Ge ve test platformları

Yüksek yük veya darbeye açık ortamlar (feda edilebilir sensörler kullanılarak)

Güçlendirme veya yükseltme projeleri

3. Temel Karşılaştırma: Gömülü ve Harici Tork Sensörleri

4. Seçim Rehberi: Doğru Çözüm Nasıl Seçilir

Birincil Karar

Hedefiniz ürünleştirme ve seri üretim ise, kompaktlığa, hafif tasarıma, güvenilirliğe ve temiz entegrasyona öncelik veriyorsanız →

Gömülü tork sensörlerini seçin.

Ar-Ge, prototipleme, test aşamasındaysanız veya yüksek esneklik ve kolay bakım gerektiriyorsanız →

Harici tork sensörlerini seçin.

Temel Doğrulama Kriterleri (Her İki Yaklaşım için)

Çapraz Eksen Ayrıştırma Performansı

Eğilme momentlerine ve eksenel yüklere karşı dayanım özelliklerini doğrulayın (ör. <2% FS).

Aşırı Yük Koruması & Sıfır Geri Kazanımı

Sensörün 2× veya 5× aşırı yük koşullarından sonra doğruluğunu koruduğundan emin olun.

Montaj Rijitliği (Harici Sensörler için Kritik)

Uygun düzlemsellik, rijitlik ve hizalama esastır—kötü montaj, en iyi sensörlerin bile performansını düşürebilir.

Gömülü tork sensörleri, son derece entegre robot eklemlerinin geleceğini temsil eder ve ölçeklenebilir, yüksek performanslı ve maliyet etkin seri üretimi mümkün kılar. Bu arada, harici sensörler esneklik, doğrulama ve uyarlanabilirlik açısından kalıcı değerini korur.

Mutlak anlamda “daha iyi” bir çözüm yoktur—yalnızca uygulamanıza en uygun olan vardır. Bu mühendislik ödünleşimlerini anlamak, robotunuzu en uygun “dokunma duyusuyla” donatmanıza olanak tanır ve hassasiyet, güvenilirlik ve maliyet arasında optimum dengeyi sağlar.
