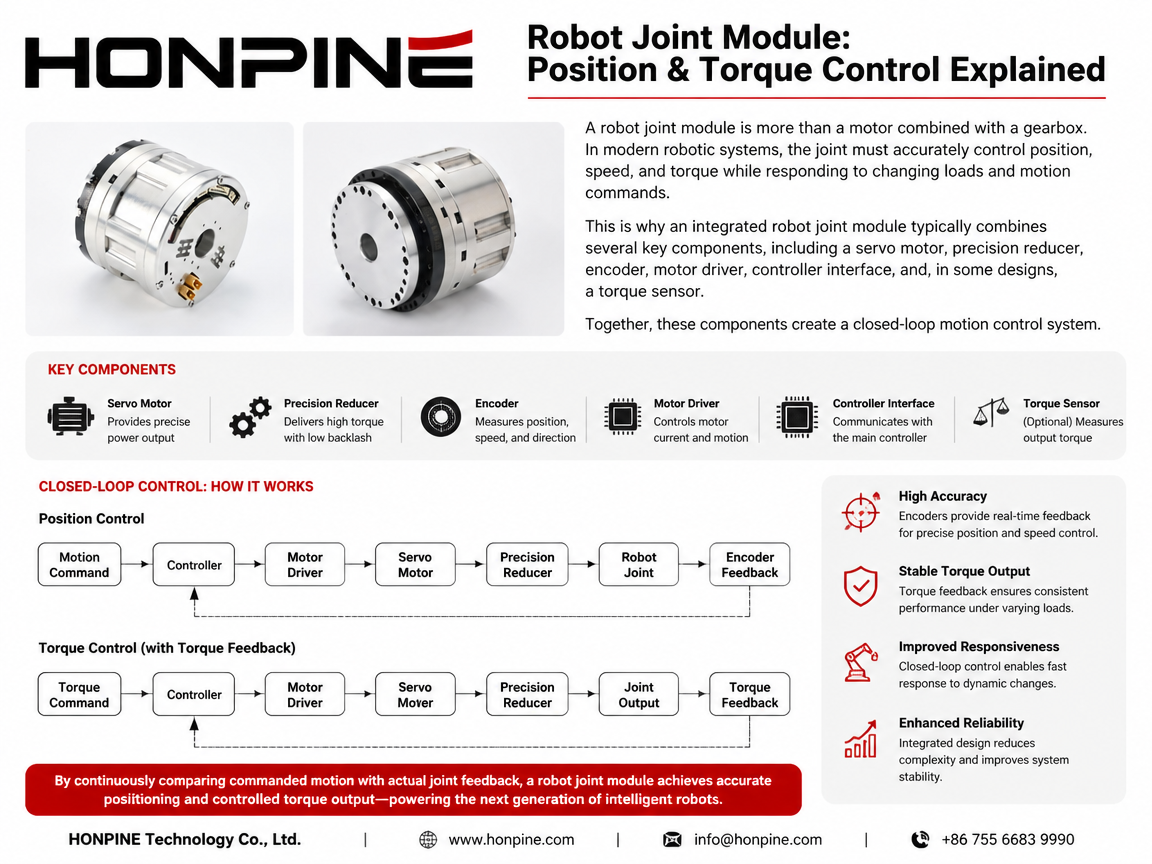

Bir Robot Eklem Modülü Konumu ve Torku Nasıl Kontrol Eder?

giriiş

Bir robot eklem modülü, sadece bir motor ve dişli kutusunun birleşiminden çok daha fazlasıdır. Modern robotik sistemlerde, eklemin değişen yüklere ve hareket komutlarına yanıt verirken konum, hız ve torku doğru bir şekilde kontrol etmesi gerekir.

Bu nedenle entegre bir robot eklem modülü tipik olarak servo motor, hassas redüktör, enkoder, motor sürücüsü, kontrolör arayüzü ve bazı tasarımlarda tork sensörü de dahil olmak üzere birkaç temel bileşeni bir araya getirir.

Bu bileşenler bir araya gelerek kapalı devre hareket kontrol sistemi oluşturur.

Basitleştirilmiş bir pozisyon kontrol süreci şu şekildedir:

Hareket Komutu → Kontrolör → Motor Sürücüsü → Servo Motor → Hassas Redüktör → Robot Eklemi → Enkoder Geri Beslemesi

Tork kontrolü için ek bir geri besleme yolu kullanılabilir:

Tork Komutu → Motor Sürücüsü → Servo Motor → Hassas Redüktör → Bağlantı Çıkışı → Tork Geri Beslemesi → Kontrolör

Komut edilen hareketi gerçek eklem geri bildirimiyle sürekli olarak karşılaştırma yeteneği, bir robot eklem modülünün doğru konumlandırma ve kontrollü tork çıkışı elde etmesini sağlar.

Bu makale, bir robot eklem modülü içinde konum ve torkun nasıl kontrol edildiğini, kodlayıcıların ve tork sensörlerinin kapalı döngü kontrolüne nasıl katkıda bulunduğunu ve bu teknolojilerin insansı robotlar, işbirlikçi robotlar, endüstriyel robotlar ve diğer gelişmiş robotik sistemler için neden önemli olduğunu açıklamaktadır.

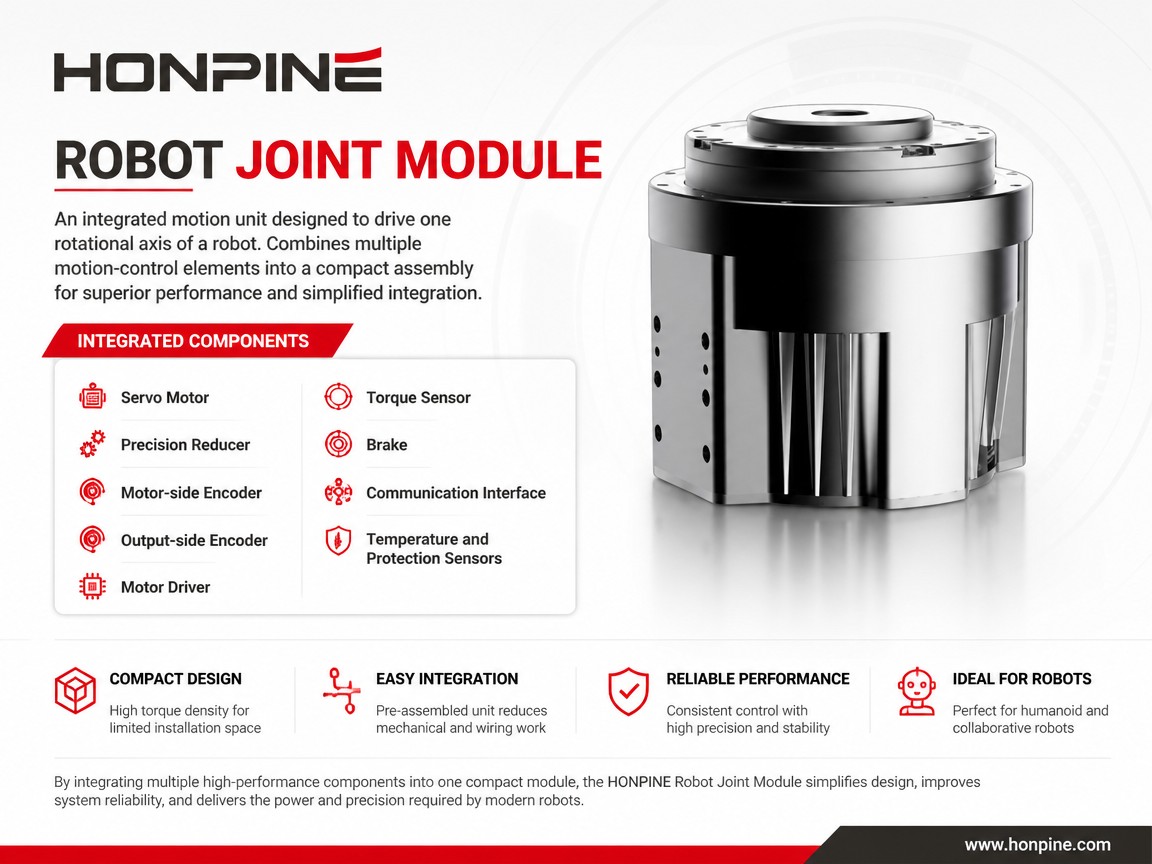

Robot Eklem Modülü Nedir?

Robot eklem modülü, bir robotun dönme eksenlerinden birini hareket ettirmek üzere tasarlanmış entegre bir hareket ünitesidir.

Tasarıma bağlı olarak, bir robot eklem modülü şunları içerebilir:

• Servo motor

• Hassas redüktör

• Motor tarafı kodlayıcı

• Çıkış tarafı kodlayıcı

• Motor sürücüsü

• Tork sensörü

• Fren

• İletişim arayüzü

• Sıcaklık ve koruma sensörleri

Robot eklemini ayrı ayrı bileşenlerden tasarlamak yerine, entegre bir modül, birden fazla hareket kontrol elemanını kompakt bir düzenek halinde birleştirir.

Bu yaklaşım, mekanik entegrasyon işlerini azaltabilir, kablolamayı basitleştirebilir, sistemin kompaktlığını artırabilir ve daha tutarlı kontrol performansı sağlayabilir.

İnsansı robotlar ve işbirlikçi robotlar için bu entegrasyon seviyesi özellikle kullanışlıdır çünkü eklem alanı sınırlıdır ve aktüatörün genellikle nispeten küçük bir paketten yüksek tork üretmesi gerekir.

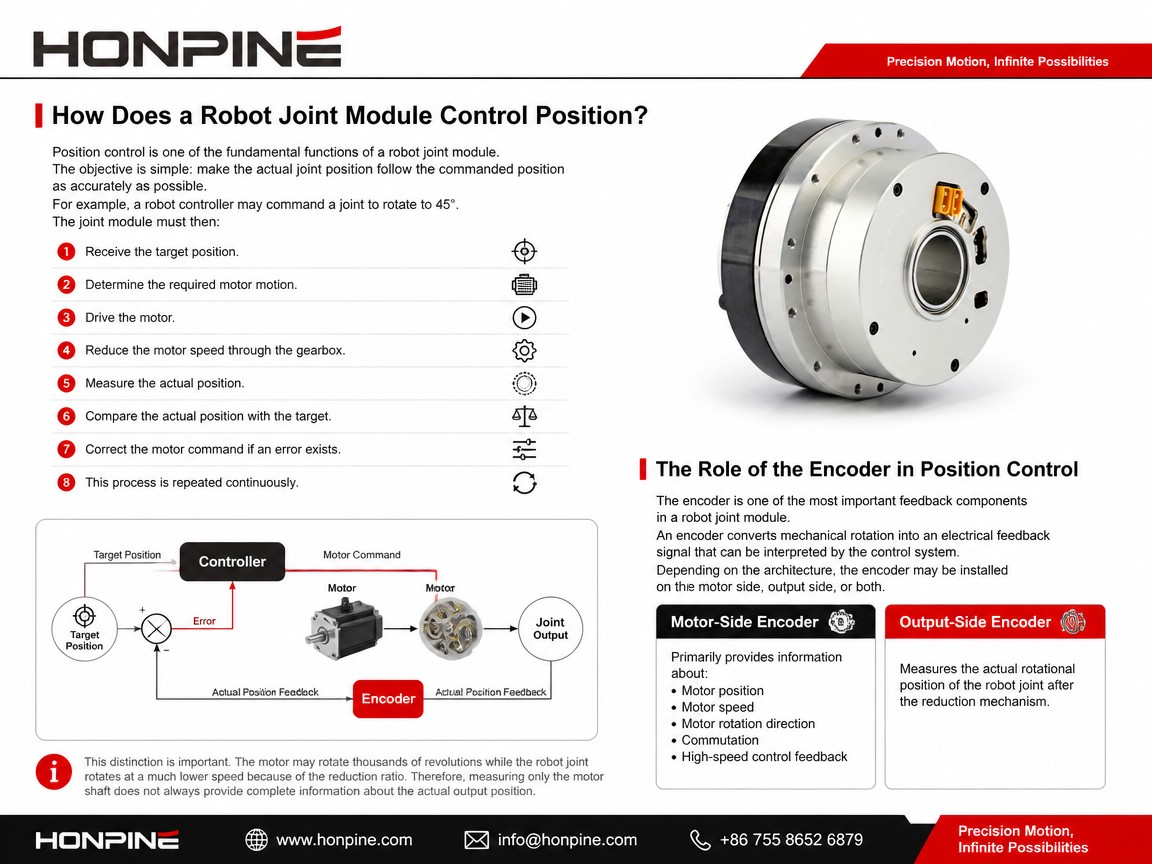

Robotun eklem modülü pozisyonu nasıl kontrol eder?

Pozisyon kontrolü, bir robot eklem modülünün temel işlevlerinden biridir.

Amaç basit: Gerçek eklem pozisyonunun, komut edilen pozisyona mümkün olduğunca doğru bir şekilde uymasını sağlamak.

Örneğin, bir robot kontrolcüsü bir eklemin 45° dönmesini emredebilir.

Ortak modül daha sonra şu şekilde olmalıdır:

• Hedef konumu alın.

• Gerekli motor hareketini belirleyin.

• Motoru çalıştırın.

• Motor hızını şanzıman üzerinden azaltın.

• Gerçek konumu ölçün.

• Mevcut konumu hedefle karşılaştırın.

• Bir hata varsa motor komutunu düzeltin.

• Bu işlem sürekli olarak tekrarlanır.

Konum Kontrolünde Kodlayıcının Rolü

Kodlayıcı, robot eklem modülündeki en önemli geri bildirim bileşenlerinden biridir.

Bir kodlayıcı, mekanik dönüşü kontrol sistemi tarafından yorumlanabilen elektriksel bir geri besleme sinyaline dönüştürür.

Mimariye bağlı olarak, enkoder motor tarafına, çıkış tarafına veya her ikisine de monte edilebilir.

Motor tarafındaki kodlayıcı öncelikle şu konularda bilgi sağlar:

• Motor konumu

• Motor hızı

• Motor dönüş yönü

• İşe gidip gelme

• Yüksek hızlı kontrol geri bildirimi

Çıkış tarafındaki bir kodlayıcı, azaltma mekanizmasından sonra robot ekleminin gerçek dönme konumunu ölçer.

Bu ayrım önemlidir.

Motor binlerce devir yaparken, robot eklemi redüksiyon oranı nedeniyle çok daha düşük bir hızda dönebilir.

Bu nedenle, yalnızca motor milini ölçmek, gerçek çıkış pozisyonu hakkında her zaman eksiksiz bilgi sağlamaz.

Motor Tarafı Enkoderi ile Çıkış Tarafı Enkoderi Karşılaştırması

Motor Tarafı Enkoderi

Motor tarafındaki kodlayıcı, motor miline yakın bir konumda bulunur.

Genellikle şu amaçlarla kullanılır:

• Alan odaklı kontrol

• Motor komütasyon

• Hız geri bildirimi

• Motor pozisyonu geri bildirimi

• Servo kontrolü

Motor yüksek hızda döndüğü için, enkoderin hızlı ve güvenilir geri bildirim sağlaması gerekir.

Çıkış Tarafı Kodlayıcı

Çıkış tarafındaki bir kodlayıcı, robot ekleminin gerçek çıkış konumunu ölçer.

Bu, kontrol sisteminin komut edilen çıkış konumu ile gerçek çıkış konumu arasındaki farkları tespit etmesine yardımcı olabilir.

Bu, özellikle iletim sistemine az miktarda şu maddelerin girmesi durumunda son derece değerli olabilir:

• Elastik deformasyon

• İletim hatası

• Tepki

• Şaft sapması

• Mekanik uyumluluk

Yüksek hassasiyetli robot eklemleri için, çıkış tarafındaki konum geri bildirimi bu nedenle ek bir kontrol katmanı sağlayabilir.

Robot eklem modülünde neden çift enkoder kullanılır?

Çift kodlayıcı mimarisi, hem motor tarafı hem de çıkış tarafı geri beslemesini kullanır.

Kontrol sistemi, motor tarafındaki enkoderi hızlı motor kontrolü için kullanırken, çıkış tarafındaki enkoderi de eklemin gerçek konumunu izlemek için kullanabilir.

Bu mimari, eklem modülünün aşağıdaki yeteneklerini geliştirebilir:

• Çıkış konumunu hassas bir şekilde koruyun.

• İletim hatalarını tespit et

• Mekanik sapmaları telafi edin

• Eklem hareketini izleyin.

• Gelişmiş kontrol stratejilerini destekleyin.

İnsansı robotlar, işbirlikçi robotlar ve hassas robotik manipülatörler gibi uygulamalar için bu ek geri bildirim değerli olabilir.

Bir robot eklemi hedef konuma nasıl ulaşır?

Konum kontrolü normalde kapalı devre bir sistem olarak çalışır.

Basitleştirilmiş bir kontrol dizisi şöyledir:

Hedef Konum → Konum Kontrol Cihazı → Motor Komutu → Motor Sürücüsü → Servo Motor → Hassas Redüktör → Robot Eklemi → Enkoder Geri Beslemesi

Kontrol ünitesi, hedef konum ile ölçülen konum arasındaki farkı sürekli olarak değerlendirir.

Bu fark, konum hatası olarak bilinir.

Eğer mevcut konum hedefin gerisindeyse, kontrol ünitesi motor komutunu buna göre ayarlar.

Fırlatma aracı hedefe yaklaştıkça, aşırı sapmayı azaltmak ve dengeyi iyileştirmek için komut ayarlanır.

Kontrol algoritması, servo sistemine ve uygulamaya bağlı olarak değişmekle birlikte, temel prensip aynı kalır:

Ölç → Karşılaştır → Düzelt → Tekrarla

Robot eklem modülü torku nasıl kontrol eder?

Birçok modern robot için yalnızca konum kontrolü yeterli değildir.

Bir robot, çevresine ne kadar kuvvet uyguladığını da bilmelidir.

Bu durum, özellikle bir robot söz konusu olduğunda önem kazanır:

• Bir nesneyi kavrar.

• Bir yüzeyle fiziksel temas kurar.

• Yürüyüşler

• Tırmanışlar

• Montaj işlemlerini gerçekleştirir.

• İnsanlarla etkileşim kurar.

• Hassas bileşenleri manipüle eder.

Tork kontrolü, robotun bir eklemde üretilen dönme kuvvetini düzenlemesine olanak tanır.

Sadece emir vermek yerine:

Eklemi 30° hareket ettirin.

Robot ayrıca şu komutları da verebilir:

İstenilen pozisyonu korurken kontrollü miktarda tork uygulayın.

Bu, robotu tamamen konum odaklı bir makineden daha uyarlanabilir bir hareket sistemine dönüştürüyor.

Robot ekleminde tork nasıl üretilir?

Motor, şaftında tork üretir.

Hassas redüktör daha sonra motor hızını ve torkunu redüksiyon oranına göre dönüştürür.

Basitleştirilmiş ilişki şu şekildedir:

Motor Torku → Hassas Redüktör → Bağlantı Çıkış Torku

Daha yüksek bir indirgeme oranı, çıkış hızını düşürürken daha yüksek çıkış torku üretebilir.

Ancak, gerçek çıkış torku aynı zamanda şanzıman verimliliğine ve çalışma koşullarına da bağlıdır.

Bu nedenle, robot eklem seçimi yalnızca motor torkuna dayalı olarak yapılamaz.

Mühendisler ayrıca şunları da dikkate almalıdır:

• İndirgeme oranı

• Nominal tork

• Tepe torku

• İletim verimliliği

• Robot yükü

• Eklem hızı

• Hızlanma

• Görev döngüsü

• Dış güçler

• Eklem ataleti

Robot eklem torku nasıl ölçülür?

Bir robot eklem modülündeki torku tahmin etmek veya ölçmek için çeşitli yaklaşımlar mevcuttur.

Akıma Dayalı Tork Tahmini

Birçok servo motor için elektromanyetik tork, motor akımıyla ilişkilidir.

Bu nedenle kontrol ünitesi, ölçülen akımdan motor torkunu tahmin edebilir.

Bu yaklaşım faydalı olabilir çünkü ayrı bir tork sensörüne mutlaka ihtiyaç duymaz.

Ancak, tahmini motor torku, robot eklem çıkışındaki gerçek torkla her zaman aynı olmayabilir.

Mekanik iletim kayıpları, sürtünme, deformasyon ve diğer faktörler nihai çıkış torkunu etkileyebilir.

Tork Sensörü Geri Beslemesi

Tork sensörü, mekanik iletim veya çıkış yapısındaki uygun bir noktada torku doğrudan ölçer.

Entegre tork sensörüne sahip bir robot eklem modülü, kontrol sistemine doğrudan kuvvetle ilgili geri bildirim sağlayabilir.

Bu, aşağıdakileri destekleyebilir:

• Tork kontrolü

• Kuvvet kontrolü

• Çarpışma tespiti

• Uyumluluk kontrolü

• Temas tespiti

• Güvenli insan-robot etkileşimi

• Hassas manipülasyon

Çevreleriyle fiziksel olarak etkileşime giren robotlar için doğrudan tork geri bildirimi özellikle değerli olabilir.

Pozisyon kontrolü ve tork kontrolü birlikte nasıl çalışır?

Gelişmiş robot eklem modüllerinde, konum ve tork her zaman ayrı işlevler olarak değerlendirilmemelidir.

Birlikte çalışabilirler.

Örneğin, bir nesneye doğru hareket eden işbirlikçi bir robotu hayal edin.

Serbest hareket sırasında robot, konum kontrolüne öncelik verebilir.

Robot nesneyle temas ettiğinde, tork veya kuvvet geri bildirimi daha önemli hale gelir.

Kontrol sistemi daha sonra temas durumuna göre komut edilen hareketi azaltabilir veya uygulanan torku ayarlayabilir.

Bu, daha uyumlu bir davranış biçimi yaratır.

Pozisyon Kontrolü

Eklem nereye doğru hareket etmeli?

Hız Kontrolü

Eklem ne kadar hızlı hareket etmeli?

Tork Kontrolü

Eklem ne kadar dönme kuvveti uygulamalıdır?

Bu kontrol katmanları, bir servo kontrol mimarisi içinde birlikte çalışabilir.

İnsansı Robotlar İçin Tork Kontrolü Neden Önemlidir?

İnsansı robotlar, eklem kontrolü konusunda özellikle zorlu gereksinimler ortaya koymaktadır.

İnsan benzeri bir robot, değişen bir ortamda hareket ederken vücut dengesini sürekli olarak korumalıdır.

Örneğin, yürüyüş sırasında:

• Kalça eklemi pozisyon değiştirir.

• Diz, vücut yükünün bir kısmını taşır.

• Ayak bileği yerle temas halindedir.

• Dış güçler sürekli değişmektedir.

• Robot dengesini korumalıdır.

Yalnızca konum bilgisi, robotun fiziksel durumunu tam olarak açıklamayabilir.

Tork ve kuvvet bilgileri, robotun çevresiyle nasıl etkileşim kurduğuna dair ek bilgiler sağlayabilir.

Bu, yüksek performanslı insansı robot aktüatörlerinin giderek daha fazla şu unsurları birleştirmesinin nedenlerinden biridir:

Yüksek Tork Yoğunluğu + Hassas Konum Geri Bildirimi + Tork Geri Bildirimi

İşbirlikçi Robotlar İçin Tork Algılama Neden Önemlidir?

İş birliğine dayalı robotlar genellikle insanlara yakın çalışırlar.

Bu durum, izole çalışma hücreleri içinde çalışan geleneksel endüstriyel robotlardan farklı gereksinimler doğurmaktadır.

İşbirlikçi bir robotun beklenmedik temasları tespit etmesi ve uygun şekilde yanıt vermesi gerekebilir.

Tork duyarlı bir robot eklemi, anormal yükleme koşullarını belirlemeye yardımcı olabilir.

Örneğin:

• Normal Hareket → Beklenen Tork

• Beklenmeyen Temas → Tork Sapması

• Kontrol Cihazının Tepkisi → Torku Azalt / Durdur / Yörüngeyi Değiştir

Ancak tork algılama, robot güvenlik sisteminin yalnızca bir parçasıdır. Genel güvenlik, robot kontrolcüsüne, yazılıma, mekanik tasarıma, algılama mimarisine, risk değerlendirmesine ve geçerli güvenlik standartlarına da bağlıdır.

Robot eklem modülünde hassas redüktörün rolü nedir?

Hassas redüktör, robot eklem modülünün içindeki bir diğer kritik bileşendir.

Bir robot motoru tipik olarak nispeten yüksek hızda çalışır.

Ancak robot eklemi genellikle şunları gerektirir:

• Daha düşük dönüş hızı

• Daha yüksek çıkış torku

• Yüksek konumsal doğruluk

• Düşük iletim hatası

• Kompakt mekanik boyutlar

• Redüktör bu farkı kapatır.

Harmonik redüktörler, kompakt yapıda yüksek redüksiyon oranları sağlayabildikleri için birçok robotik eklem için uygundur.

Planet dişli redüktörleri, tork, hız, verimlilik, rijitlik ve maliyetin farklı bir kombinasyonunu gerektiren uygulamalarda da kullanılabilir.

Dolayısıyla, iletim mimarisi, robot eklem modülünün genel performansını doğrudan etkiler.

Geri tepme, robot eklem pozisyonunu ve tork kontrolünü nasıl etkiler?

Robotik iletim sistemlerinde geri tepme önemli bir husustur.

İletim bileşenleri arasında aşırı mekanik boşluk varsa, motor beklenen çıkış hareketini hemen üretmeden hareket edebilir.

Bu durum konumlandırma doğruluğunu azaltabilir.

Bu durum, motor hareketi ile çıkış hareketi arasındaki ilişkinin daha az tahmin edilebilir hale gelmesi nedeniyle tork kontrolünü de karmaşıklaştırabilir.

Bu nedenle, düşük boşluklu hassas redüktörler, doğru hareket gerektiren robotik uygulamalarda yaygın olarak kullanılmaktadır.

Robot kolları, insansı robotlar, CNC döner eksenler ve hassas otomasyon gibi uygulamalar için düşük iletim hatası önemli bir seçim kriteri olabilir.

Kapalı Döngü Kontrolü: Modern Bir Robot Eklem Modülünün Temeli

Modern robot eklem kontrolünün ardındaki en önemli kavram kapalı döngüdür.

Kapalı devre bir sistem, sadece bir komut gönderip eklemin doğru şekilde hareket ettiğini varsaymaz.

Bunun yerine, eklemin gerçek durumunu sürekli olarak ölçer.

Basitleştirilmiş bir mimari şöyledir:

Komut → Kontrolör → Sürücü → Motor → Redüktör → Eklem Çıkışı → Enkoder / Tork Sensörü → Geri Besleme → Kontrolör

Bu geri bildirim döngüsü, sistemin beklenen ve gerçek davranış arasındaki farklılıkları tespit etmesini sağlar.

Geri bildirim olmadan, sistem daha çok açık döngü mekanizması gibi çalışır.

Geri bildirim sayesinde kontrol ünitesi komutlarını sürekli olarak düzeltebilir.

Robot eklem modüllerinde hangi iletişim arayüzleri kullanılır?

Robot eklem modüllerinin genellikle daha üst düzey bir robot kontrol ünitesiyle iletişim kurması gerekir.

Yaygın endüstriyel iletişim teknolojileri şunlardır:

• OLABİLMEK

• CANopen

• EtherCAT

• RS-485

• Endüstriyel Ethernet protokolleri

İletişim arayüzü, robot kontrolcüsünün komut göndermesine ve eklemden geri bildirim almasına olanak tanır.

Mimariye bağlı olarak, ortak modül aşağıdaki gibi bilgileri paylaşabilir:

• Hedef konum

• Hedef hız

• Hedef tork

• Gerçek konum

• Gerçek hız

• Gerçek tork

• Motor sıcaklığı

• Arıza durumu

• Kodlayıcı durumu

EtherCAT, senkronize çok eksenli kontrol ve hızlı iletişim gerektiren robotik sistemler için sıklıkla tercih edilir.

CAN ve CANopen, sistem mimarisi, maliyet ve iletişim gereksinimlerinin dengelenmesi gereken dağıtık robotik eklemler için de pratik çözümler olabilir.

Robot eklem modülünde entegrasyon neden önemlidir?

Motoru, redüktörü, enkoderi ve elektronik aksamı tek bir birleşik modül halinde entegre etmek, çeşitli potansiyel avantajlar sağlar.

H3: Kompakt Mekanik Tasarım

Yüksek düzeyde entegre edilmiş bir aktüatör, ayrı bileşenler için gereken alanı azaltabilir.

Bu özellikle şu durumlarda faydalıdır:

• İnsansı robot eklemleri

• Robotik bilekler

• Becerikli eller

• İşbirlikçi robotlar

• Kompakt robot kolları

Azaltılmış Kablolama

Sürücü ve geri bildirim bileşenleri eklem içine entegre edildiğinde, daha az harici bağlantı gerekebilir.

Bu, robot montajını ve kablo yönetimini basitleştirebilir.

Daha Kolay Sistem Entegrasyonu

Önceden entegre edilmiş bir robot eklem modülü, eşleştirme için gereken mühendislik işini azaltabilir:

• Motor

• Vites kutusu

• Kodlayıcı

• Sürücü

• Kontrolör

Bu modül, bunun yerine standartlaştırılmış bir hareket ünitesi olarak ele alınabilir.

Daha Kompakt Kontrol Mimarisi

Algılama ve tahrik elektroniğini mekanik aktarıma daha yakın bir şekilde entegre etmek, aktüatör ile geri bildirim bileşenleri arasındaki fiziksel mesafeyi azaltmaya da yardımcı olabilir.

Bu, kompakt robotik sistemler için değerlidir.

Mühendisler Robot Eklem Modülü Seçerken Nelere Dikkat Etmelidir?

Robot eklem modülü seçimi yalnızca nominal tork değerine göre yapılmamalıdır.

Mühendisler, işletme gereksinimlerinin tamamını değerlendirmelidir.

1. Nominal Tork

Normal çalışma sırasında gerekli olan sürekli torku belirleyin.

2. Maksimum Tork

Hızlanma, darbe veya kısa süreli dinamik hareket sırasında gereken maksimum torku göz önünde bulundurun.

3. Çıkış Hızı

Bağlantı noktası, gerekli torku korurken istenen dönme hızına ulaşmalıdır.

4. İndirim Oranı

İndirgeme oranı, çıkış hızını, çıkış torkunu, motor çalışma noktasını, geri sürüş kabiliyetini ve dinamik tepkiyi etkiler.

5. Konum Doğruluğu

Kodlayıcı çözünürlüğünü, iletim doğruluğunu, boşluğu ve genel servo performansını göz önünde bulundurun.

6. Tork Geri Beslemesi

Akım tabanlı tork tahmininin yeterli olup olmadığını veya doğrudan tork algılamanın gerekli olup olmadığını belirleyin.

7. Ağırlık

Mobil robotlar ve insansı robotlar için eklem ağırlığı, sistem dinamikleri ve enerji tüketimi üzerinde doğrudan bir etkiye sahiptir.

8. İletişim Arayüzü

Bağlantı modülünün CAN/CANopen veya EtherCAT gibi gerekli kontrol mimarisini desteklediğinden emin olun.

9. Termal Performans

Aktüatörün sürekli çalışma sırasında ısıyı dağıtması gerekir.

10. Mekanik Boyutlar

Modül, yapısal sağlamlığı tehlikeye atmadan mevcut bağlantı boşluğuna sığmalıdır.

Farklı Uygulamalar için Robot Eklem Modülü Kontrolü

Farklı robotlar farklı kontrol özelliklerine öncelik verir.

İnsansı Robotlar

İnsansı robotlar genellikle şunlara ihtiyaç duyar:

• Yüksek tork yoğunluğu

• Düşük ağırlık

• Kompakt boyutlar

• Yüksek konum doğruluğu

• Dinamik tork kontrolü

• Güvenilir geri bildirim

Kalça, diz, ayak bileği, omuz, dirsek ve bilek eklemleri arasında gereksinimler önemli ölçüde farklılık gösterebilir.

İşbirlikçi Robotlar

İşbirlikçi robotlar genellikle şunlara öncelik verir:

• Düşük tepki

• Pürüzsüz hareket

• Tork algılama

• Uyumluluk

• Çarpışma tespiti

• Düşük gürültü

Endüstriyel Robot Kolları

Endüstriyel robotlar genellikle şu hususlara büyük önem verir:

• Yüksek tekrarlanabilirlik

• Yüksek sertlik

• Uzun çalışma ömrü

• Kararlı tork çıkışı

• Hassas konum kontrolü

Becerikli Robot Eller

Robot elleri farklı bir denge gerektirir:

• Küçük boyut

• Düşük atalet

• Hassas konum kontrolü

• Hassas tork kontrolü

• Hızlı yanıt

Bu nedenle her robotik uygulama için tek bir ideal robot eklem modülü bulunmamaktadır.

HONPINE Robot Eklem Modülleri Entegre Hareket Kontrolünü Nasıl Destekliyor?

HONPINE, hassas iletim ve servo hareket kontrol teknolojilerine dayalı entegre robotik eklem modülleri geliştiriyor.

Model ve uygulamaya bağlı olarak, entegre bir robot eklem modülü aşağıdaki gibi bileşenleri bir araya getirebilir:

• Hassas redüktör

• Servo motor

• Yüksek çözünürlüklü kodlayıcı

• Sürücü elektroniği

• Tork algılama

• Endüstriyel iletişim arayüzleri

İnsansı robotlar, işbirlikçi robotlar, robot kolları ve diğer kompakt robotik sistemler için bu entegre mimari, kapalı döngü hareket kontrolü için gerekli geri bildirimi sağlarken mekanik entegrasyon karmaşıklığını azaltabilir.

Örneğin, HONPINE'ın TCHL harmonik mafsal modülü, mafsal mimarisine bir tork sensörü entegre eder ve kapalı döngü tork ve konum kontrol uygulamalarını destekler.

Diğer entegre aktüatör mimarileri, harmonik veya planet dişli iletimi, enkoder geri beslemesi, motor tahriki ve iletişim gereksinimlerinin farklı kombinasyonları etrafında yapılandırılabilir.

Robot Eklem Modülü Kontrolü Hakkında Sıkça Sorulan Sorular

Robot eklem modülü nedir?

Robot eklem modülü, tipik olarak bir robot eklemini hareket ettirmek için gereken motoru, hassas redüktörü, enkoderi ve diğer bileşenleri bir araya getiren entegre bir robotik hareket ünitesidir.

Bir robotun eklem modülü pozisyonu nasıl kontrol eder?

Kontrol ünitesi, eklem modülüne hedef bir konum gönderir. Motor sürücüsü motoru çalıştırırken, bir enkoder gerçek konumu ölçer. Kontrol ünitesi, hedef ve gerçek konumları sürekli olarak karşılaştırır ve konum hatasını azaltmak için motor komutunu ayarlar.

Bir robot eklem modülü torku nasıl kontrol eder?

Tork, motor akımına dayalı tork tahmini veya entegre bir tork sensöründen gelen doğrudan tork geri beslemesi yoluyla kontrol edilebilir. Kontrol sistemi, gerekli torka göre motor komutunu ayarlar.

Bir robot ekleminde neden iki kodlayıcı kullanılır?

Çift kodlayıcı mimarisi, motor tarafı ve çıkış tarafı geri bildirimi sağlayabilir. Bu, kontrol sisteminin hem motor hareketini hem de eklemin gerçek çıkış konumunu izlemesine olanak tanır.

Her robot eklemine tork sensörü gerekli midir?

Hayır. Bazı uygulamalar torku tahmin etmek için motor akımını kullanabilir. Doğru kuvvet kontrolü, uyumluluk, temas tespiti veya fiziksel insan-robot etkileşimi gerektiğinde doğrudan tork algılama daha değerli hale gelir.

Pozisyon kontrolü ile tork kontrolü arasındaki fark nedir?

Pozisyon kontrolü, robot ekleminin nereye hareket etmesi gerektiğini belirler. Tork kontrolü ise eklemin ne kadar dönme kuvveti uygulaması gerektiğini belirler. Gelişmiş robotlar, göreve bağlı olarak her iki kontrol yöntemini de birleştirebilir.

Bir robot aktüatöründe kodlayıcı neden önemlidir?

Kodlayıcı, dönme pozisyonu hakkında ve sisteme bağlı olarak hız ve yön hakkında geri bildirim sağlar. Bu geri bildirim, kontrol cihazının kapalı döngü hareket kontrolü gerçekleştirmesine olanak tanır.

Harmonik redüktörler robot eklem modülleri için uygun mudur?

Harmonik redüktörler, yüksek redüksiyon oranları, kompakt boyutlar, düşük boşluk ve yüksek konumsal doğruluk sağlayabildikleri için robotik eklemlerde yaygın olarak kullanılmaktadır. Bununla birlikte, uygun şanzıman, uygulamanın tork, hız, verimlilik, rijitlik, geri sürüş kabiliyeti ve maliyet gereksinimlerine bağlıdır.

Çözüm

Modern bir robot eklem modülü, motorun, hassas redüktörün, enkoderin, sürücünün, kontrolörün ve gerektiğinde tork sensörünün koordineli çalışması yoluyla konum ve torku kontrol eder.

Pozisyon kontrolü büyük ölçüde doğru geri bildirime bağlıdır. Enkoder, kontrol sistemine motor veya eklem çıkışının gerçekte nerede olduğunu bildirir ve bu da kontrolörün hareketi sürekli olarak düzeltmesine olanak tanır.

Tork kontrolü, zekaya yeni bir boyut katıyor. Motor akımından torku tahmin ederek veya bir tork sensörüyle doğrudan ölçerek, robot eklemde üretilen kuvveti düzenleyebilir ve dış yüklere daha etkili bir şekilde yanıt verebilir.

Bu nedenle, hassas iletim, yüksek çözünürlüklü geri bildirim, servo sürücü teknolojisi ve kapalı döngü kontrolünün birleşimi, modern robotik eklem tasarımının merkezinde yer almaktadır.

İnsansı robotlar, işbirlikçi robotlar ve becerikli robotik sistemler daha dinamik ve kompakt hale geldikçe, tork, hassasiyet, ağırlık, algılama ve kontrol arasında gerekli dengeyi sağlamak için entegre robot eklem modülleri giderek daha önemli hale geliyor.

Robot üreticileri ve sistem entegratörleri için doğru eklem modülünü seçmek, yalnızca motor gücüne veya dişli kutusu oranına bakmanın ötesine geçmeyi gerektirir. Geri besleme, tork algılama, iletişim, termal performans, mekanik boyutlar ve kontrol gereksinimleri de dahil olmak üzere eksiksiz hareket kontrol mimarisi, bir robot ekleminin gerçek bir uygulamada ne kadar etkili performans göstereceğini belirler.
