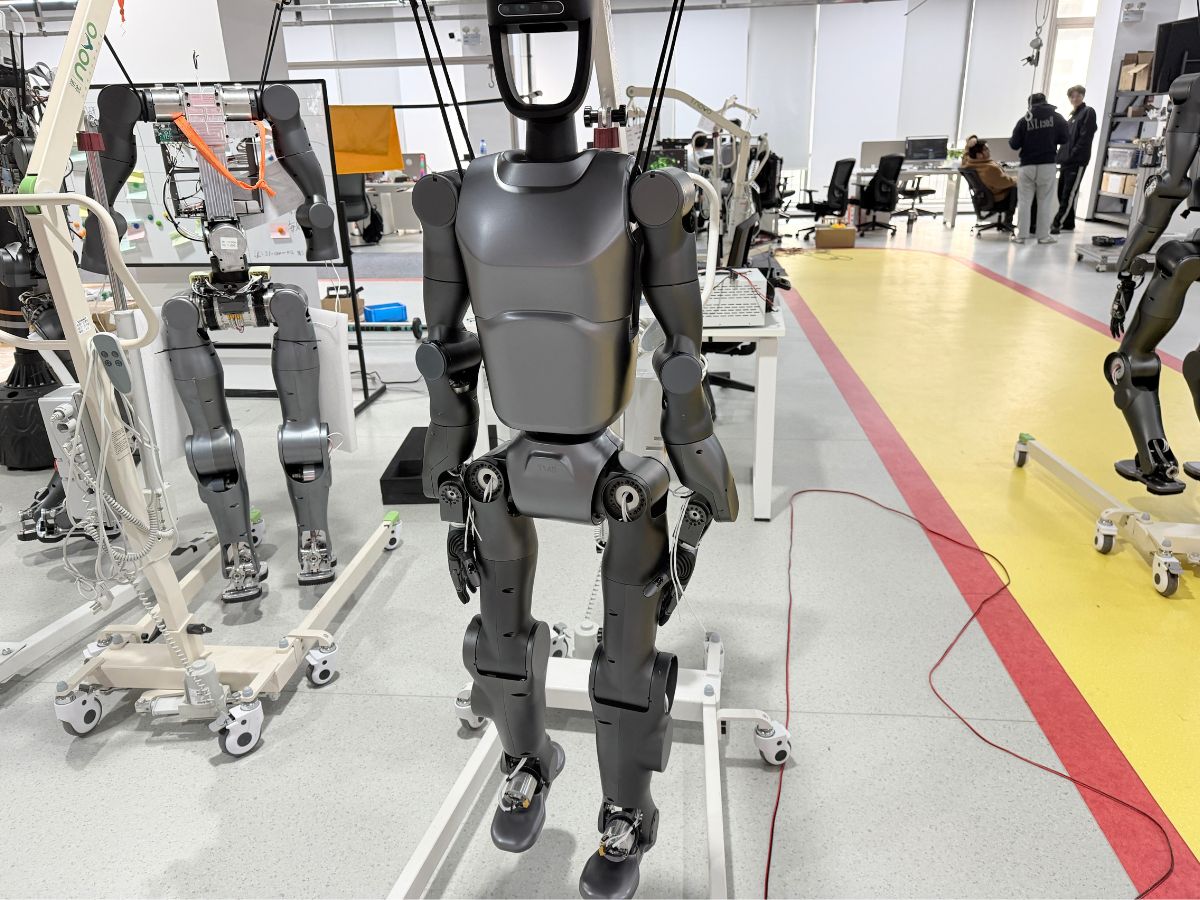

İnsansı Robot Eklem Motoru: Eklem Tasarımı Neden Motor Gücünden Daha Önemlidir?

İnsansı bir robot, yalnızca daha güçlü bir motor kullanarak daha iyi performans elde edemez. Gerçek mühendislik zorluğu, sınırlı elektrik gücünü, mekanik alanı ve robotun toplam ağırlığını kontrollü, hassas ve güvenilir eklem hareketine dönüştürmektir.

Bu nedenle birinsansı eklem motorı, elektrik motorundan çok daha fazlasıdır. Motorun, redüktörün, enkoderin, sürücünün, rulman sisteminin, frenin ve mekanik gövdenin belirli bir robot ekleminin gereksinimlerini karşılamak üzere birlikte çalıştığı entegre bir hareket sistemidir.

İnsansı robotlar prototip aşamasından ticari üretime geçerken aktüatör tasarımı, yalnızca motor gücünü en üst düzeye çıkarmak yerine tork, hız, ağırlık, boyut, hassasiyet, verimlilik, termal performans ve kontrol tepkisi arasındaki genel dengeye giderek daha fazla odaklanmaktadır.

İnsansı Eklem Motoru, Sistem Düzeyinde Bir Ödünleşimdir

insansı robot aktüatörlerinikarşılaştırırken yapılan en yaygın hatalardan biri, özellikle de tepe torku olmak üzere tek bir spesifikasyona odaklanmaktır. 300 Nm tork üretebilen bir aktüatör, önemli ölçüde daha ağır, daha büyük veya daha verimsizse 200 Nm üreten bir aktüatörden mutlaka daha iyi bir seçim değildir.

İnsansı robotlarda ağırlık özellikle önemlidir; çünkü robot kendi aktüatörlerini taşımak ve hareket ettirmek zorundadır. Daha ağır bir omuz aktüatörü kolun ataletini artırırken, daha ağır bir bacak aktüatörü kalça ve diz eklemlerinin kontrol etmesi gereken yükü artırır.

Aynı ilke aktarma tasarımı için de geçerlidir. Yüksek bir redüksiyon oranı, nispeten kompakt bir motordan yüksek çıkış torku sağlayabilir; ancak geri sürülebilirliği, verimliliği, yansıtılmış ataleti ve dinamik tepkiyi de etkiler.

Bu nedenle doğru soru yalnızca bir aktüatörün ne kadar tork üretebildiği değildir. Mühendislerin, insansı eklem motorunun hedef eklemin mevcut ağırlık, hacim, termal kapasite ve kontrol bant genişliği sınırları içinde gerekli torku ve hızı sağlayıp sağlayamayacağını belirlemesi gerekir.

Tork Yoğunluğu Neden Maksimum Torktan Daha Önemlidir？

Geleneksel endüstriyel ekipmanlar, ek tork gerektiğinde çoğu zaman daha büyük bir motor veya dişli kutusunu barındırabilir. İnsansı robotlarda sınırlamalar çok daha sıkıdır; çünkü her aktüatör robotun hareketli kütlesinin bir parçası haline gelir.

Bu durum tork yoğunluğunu özellikle önemli kılar. Mühendislerin yalnızca mutlak çıkış torkuna bakmak yerine, bir aktüatörün ağırlığına ve hacmine kıyasla ne kadar kullanılabilir tork sağlayabildiğini değerlendirmesi gerekir.

Yüksek tork yoğunluğu, mevcut montaj alanının sınırlı olduğu omuz, dirsek, bilek ve diğer kompakt insansı eklemlerde özellikle değerlidir. Yeterli tork sağlayan kompakt bir aktüatör, gerekli hareket kabiliyetini korurken robotun kütlesini azaltmaya yardımcı olabilir.

Çerçevesiz tork motorlarını, hassas harmonik redüktörleri ve entegre geri besleme sistemlerini birleştiren mimarilerin insansı robot teknolojisinde giderek daha fazla ilgi görmesinin nedenlerinden biri budur. Amaç yalnızca motoru güçlendirmek değil, daha küçük bir mekanik paketten daha fazla kullanılabilir eklem torku elde etmektir.

Redüktör Yalnızca Torku Artırmaz

Bir redüktör genellikle motor hızını azaltan ve çıkış torkunu artıran bir bileşen olarak açıklanır. Teknik açıdan doğru olsa da bu açıklama, bir insansı eklemdeki önemini tam olarak ortaya koymaz.

Aktarma oranı ve redüktör mimarisi; çıkış hızı, tork, boşluk, mekanik rijitlik, verimlilik, geri sürülebilirlik, yansıtılmış atalet ve dinamik tepki dahil olmak üzere eklemin çeşitli özelliklerini etkiler.

Örneğin, daha yüksek bir redüksiyon oranı nispeten küçük bir motorun yüksek çıkış torku üretmesini sağlayabilir. Ancak mevcut en yüksek oran, her eklem için mutlaka en iyi seçim değildir.

Hassas bir bilek eklemi düşük boşluğa, kompakt boyutlara ve doğru konumlandırmaya öncelik verebilirken, dinamik bir bacak eklemi çıkış hızına, verimliliğe, sürekli torka, termal performansa ve dinamik tepkiye daha fazla önem verebilir.

Bu nedenle redüktör, yalnızca en yüksek redüksiyon oranı seçilerek değil, belirli insansı eklemin hareket profiline ve çalışma koşullarına göre seçilmelidir.

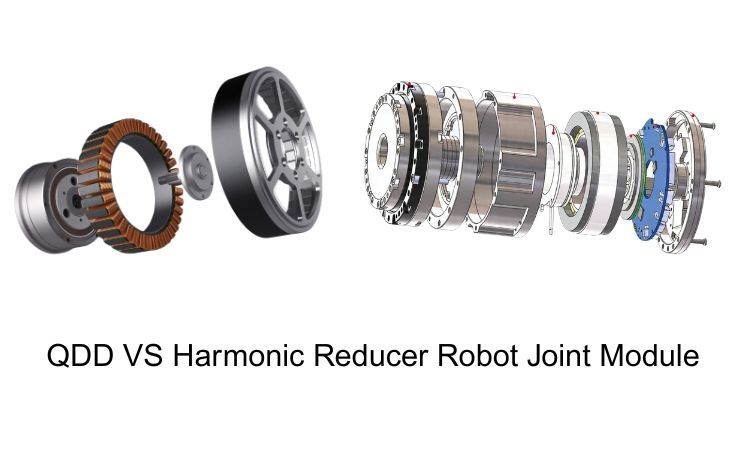

Harmonik Redüktörler ve QDD, Farklı Aktüatör Sorunlarını Çözer

Harmonik tahrik tabanlı aktüatörler ile QDD veya quasi-direct-drive aktüatörler arasındaki karşılaştırma, çoğu zaman hangi teknolojinin daha iyi olduğu sorusuna indirgenir. Gerçekte bunlar, motor-aktarma ödünleşimine yönelik farklı yaklaşımları temsil eder.

Harmonik Redüktör Tabanlı Aktüatörler

Bir harmonik redüktör, motorun hız ve tork özelliklerini robot ekleminin çıkış gereksinimlerine dönüştürmek için nispeten yüksek bir redüksiyon oranı kullanır. Bu mimari yüksek tork yoğunluğu, düşük boşluk, yüksek konumlandırma hassasiyeti ve kompakt paketleme sağlayabilir.

Bu özellikler, alanın, hassasiyetin ve çıkış torkunun önemli olduğu hassas robotik eklemler için harmonik aktarmayı özellikle cazip hale getirir.

QDD Aktüatörler

QDD mimarileri genellikle yüksek tork yoğunluklu bir motorla birlikte nispeten düşük bir redüksiyon oranı kullanır. Tasarım, motor dinamiklerinin, geri sürülebilirliğin ve kontrol tepkisinin korunmasına daha fazla önem verir.

Bu nedenle mühendislik açısından anlamlı soru, harmonik redüktörlerin veya QDD aktüatörlerin evrensel olarak daha iyi olup olmadığı değildir. Daha yararlı soru, belirli bir insansı eklem için hangi aktarma mimarisinin tork, hız, geri sürülebilirlik, verimlilik ve kontrol tepkisi arasında doğru dengeyi sağladığıdır.

Farklı İnsansı Eklemler Neden Farklı Aktüatör Tasarımlarına İhtiyaç Duyar？

Bir insansı robot düzinelerce tahrik edilen serbestlik derecesi içerebilir; ancak bu, her eklemin tamamen aynı aktüatörü kullanması gerektiği anlamına gelmez.

Farklı eklemler çok farklı mekanik koşullarda çalışır.

Bir kalça eklemi yüksek sürekli tork, yüksek tepe torku ve güçlü termal kapasite gerektirebilir. Bir bilek eklemi kompakt boyutlara, düşük boşluğa, konumlandırma hassasiyetine ve içi boş kablo yönlendirmesine daha fazla önem verebilir. Bir parmak eklemi ise aktüatörün boyutu robotik elin genel boyutlarını ve el becerisini doğrudan etkilediği için son derece küçük çapa ve düşük ağırlığa öncelik verebilir.

Bu nedenle robot genelinde tek bir büyük boyutlu aktüatör mimarisinin kullanılması gereksiz ağırlığı ve maliyeti artırabilir.

Daha verimli yaklaşım, ekleme özgü aktüatör platformlarını tork, hız, boyut, görev çevrimi ve kontrol gereksinimlerine göre geliştirmek veya seçmektir. Bu, robot üreticilerinin her eklemi aynı spesifikasyonu kullanmaya zorlamak yerine komple robotu optimize etmesine olanak tanır.

Termal Performans Tepe Torkundan Daha Önemli Olabilir

Tepe torku, aktüatör ürünleri arasında karşılaştırılması en kolay spesifikasyonlardan biridir; ancak insansı robotlar sürekli olarak tepe torkunda çalışmaz.

Yürüme, ayakta durma, çömelme, nesne taşıma, tırmanma ve alet kullanma, eklemlerin zaman içinde tekrar tekrar çalışmasını gerektirir. Bu durum sürekli torku ve termal performansı özellikle önemli hale getirir.

Bir aktüatör kısa bir süre için çok yüksek tepe torku sağlayabilir; ancak motor, sürücü veya redüktör sürekli çalışma sırasında termal sınırlarına ulaşırsa bu tepe spesifikasyonunun pratik değeri sınırlı kalır.

Motor, redüktör, sürücü ve geri besleme bileşenleri kompakt bir eklem modülünde entegre edildiğinde zorluk daha da artar. Kullanılabilir alanın azalması ısı dağıtımını zorlaştırabilir.

Bu nedenle insansı eklem motorunu değerlendiren mühendisler yalnızca tepe torkunu değil, sürekli torku, görev çevrimini, termal direnci, soğutma yöntemini ve çalışma sıcaklığını da dikkate almalıdır.

Kontrol Bant Genişliği, İnsansı Robotun Nasıl Hareket Ettiğini Etkiler

Bir diğer önemli özellik kontrol bant genişliğidir. Benzer tork ve hız değerlerine sahip iki aktüatör, aktarma, geri besleme ve kontrol mimarilerinin yük ve hareket değişikliklerine farklı tepki vermesi nedeniyle çok farklı hareket karakteristikleri üretebilir.

İnsansı robotlar gövde ivmesindeki, dış bozuculardaki, temas kuvvetlerindeki ve denge koşullarındaki değişikliklere sürekli olarak tepki verir. Bu nedenle eklemin yalnızca hassas konum kontrolüne ihtiyacı yoktur. Aynı zamanda tork, hız ve konumdaki değişikliklere hızlı yanıt vermelidir.

Bu durum, redüksiyon oranı, enkoder geri beslemesi, geri sürülebilirlik, sürücü tepkisi ve kontrol bant genişliği arasındaki ilişkiyi giderek daha önemli hale getirir.

Dinamik insansı uygulamalarda aktüatör performansı yalnızca eklemin ne kadar tork üretebildiğiyle değil, eklemin hareket ve tork durumunu ne kadar hızlı ve hassas değiştirebildiğiyle de değerlendirilmelidir.

Entegrasyon, Yalnızca Alan Tasarrufu Sağlamaktan İbaret Değildir

Entegre aktüatör tasarımı genellikle yalnızca montaj alanını azaltması nedeniyle öne çıkarılır. Kompaktlık önemli olsa da sistem entegrasyonu ek avantajlar sağlar.

Motor, redüktör, enkoder, sürücü, fren, rulmanlar ve gövde tek bir eklem sistemi olarak tasarlandığında, bu bileşenler arasındaki arayüzler en başından itibaren optimize edilebilir.

Enkoder, eklemin gerçek geri besleme gereksinimlerine göre konumlandırılabilir. Sürücü, motorun elektriksel özellikleriyle eşleştirilebilir. Gövde; rulman desteği, yapısal rijitlik, ısı dağıtımı, motor montajı ve kablo yönlendirmesi için eş zamanlı olarak tasarlanabilir.

Bu, bileşenleri yalnızca bir araya getirmek ile entegre bir eklem sistemi tasarlamak arasındaki önemli farkı ortaya koyar.

İnsansı robotlar için ikinci yaklaşım, paketlemeyi, güvenilirliği ve genel sistem performansını iyileştirirken mekanik karmaşıklığı azaltmaya yardımcı olabilir.

İnsansı Robotlarda İçi Boş Mil Tasarımı Neden Önemlidir?

İnsansı robotlar çok sayıda güç kablosu, enkoder kablosu, iletişim hattı ve sensör bağlantısı içerir. Bu kablolar, tekrarlanan dönüş çevrimleri boyunca robotun eklemleriyle birlikte hareket etmelidir.

Harici kablo yönlendirmesi, özellikle sürekli hareket eden eklemlerin çevresinde bükülme, gerilim, aşınma ve parazit oluşturabilir.

İçi boş mil mimarisi, kabloların aktarmanın merkezinden geçmesine olanak tanır. Bu, dahili kablo yönlendirmesini kolaylaştırabilir ve omuz, bilek ve diğer döner eklemlerin çevresindeki paraziti azaltabilir.

Bu nedenle içi boş mil tasarımına sahip bir harmonik eklem motoru yalnızca bir paketleme çözümü olarak görülmemelidir. İçi boş mil tasarımı robotun dahili kablo mimarisini, montaj sürecini, bakım gereksinimlerini ve genel mekanik yerleşimini etkileyebilir.

Daha Yüksek Redüksiyon Oranı Otomatik Olarak Daha Yüksek Hassasiyet Anlamına Gelmez

Bir diğer yaygın yanılgı, daha yüksek bir redüksiyon oranının otomatik olarak daha hassas bir insansı eklem oluşturduğudur.

Yüksek bir redüksiyon oranı çıkış torkunu artırabilir ve eklem çıkışındaki etkin açısal çözünürlüğü iyileştirebilir; ancak geri sürülebilirliği, verimliliği, yansıtılmış ataleti ve dinamik tepkiyi de etkiler.

Bu nedenle doğru yaklaşım, önce eklemin gerekli çıkış torkunu, çıkış hızını, hareket aralığını ve kontrol özelliklerini belirlemek, ardından uygun bir aktarma oranı seçmektir.

Bu, harmonik redüktör tabanlı aktüatörler ile düşük oranlı QDD mimarilerini karşılaştırırken özellikle önemlidir. Farklı eklemler tork yoğunluğu, hassasiyet, dinamik tepki ve etkileşim kabiliyetinin çok farklı kombinasyonlarını gerektirebilir.

İnsansı Eklem Motorlarının Geleceği Uygulamaya Daha Özgü Olacak

İnsansı robot teknolojisinin geleceğinin her eklem için tek bir evrensel aktüatör mimarisine bağlı olması beklenmemektedir. Bunun yerine robot üreticilerinin robotun farklı bölümleri için optimize edilmiş farklı aktüatör platformları kullanması muhtemeldir.

Kalça ve dizler için yüksek torklu eklem modülleri geliştirilebilirken omuz, dirsek ve bileklerde kompakt hassas harmonik eklem modülleri kullanılabilir. Minyatür harmonik aktarma sistemleri robotik eller ve parmaklarda görev yapabilir; dinamik tepkinin ve geri sürülebilirliğin daha önemli olduğu eklemlerde ise düşük oranlı motor mimarileri tercih edilebilir.

Bu uygulamaya özgü yaklaşım, mühendislerin her eklemi aynı aktüatör spesifikasyonu etrafında optimize etmek yerine insansı robotun tamamını optimize etmesine olanak tanır.

Mühendisler İnsansı Eklem Motoru Seçerken Neleri Karşılaştırmalıdır?

Bir insansı eklem motorunu değerlendirmek için yalnızca nominal tork yeterli değildir. Mühendisler aktüatörü komple bir sistem olarak ele almalı ve ağırlığa göre tork oranı, hacme göre tork oranı, sürekli ve tepe torku, çıkış hızı, redüksiyon oranı, boşluk, geri sürülebilirlik, kontrol bant genişliği, termal kapasite, enkoder konfigürasyonu, eklem rijitliği, içi boş delik boyutu, fren konfigürasyonu, iletişim arayüzü ve toplam eklem ağırlığı gibi parametreleri karşılaştırmalıdır.

Örneğin 200 Nm'lik bir aktüatör, 100 Nm'lik bir aktüatörden otomatik olarak daha iyi değildir. 200 Nm'lik aktüatör iki kat daha ağırsa ve daha karmaşık bir termal yönetim gerektiriyorsa, daha hafif aktüatör robot için genel olarak daha iyi bir çözüm sağlayabilir.

Bu nedenle en iyi aktüatör, hedef eklemin mekanik ve elektriksel kısıtları içinde gerekli performansı sağlayan aktüatördür.

HONPINE: Eklem Tasarımını Komple Bir Hareket Sistemi Olarak Geliştirmek

HONPINE için insansı eklem motoru, redüktörle birleştirilmiş bir motordan daha fazlasıdır. Amaç, robot ekleminin gereksinimleri etrafında entegre bir hareket sistemi geliştirmektir.

HONPINE'ın robotik eklem çözümleri; çerçevesiz tork motorları, harmonik redüktörler, enkoderler, frenler, sürücüler ve sensörler dahil olmak üzere çeşitli teknolojileri kompakt aktüatör mimarilerine entegre edebilir.

Bu entegre yaklaşım, farklı eklem modüllerinin tork, hız, ağırlık, boyut, hassasiyet ve kontrol tepkisi açısından farklı gereksinimlere göre geliştirilmesine olanak tanır.

İnsansı robotlar için bu ayrım önemlidir. Amaç yalnızca daha güçlü bir motor takmak değil, robot üzerindeki konumuna özgü güç, aktarma, geri besleme ve kontrol kombinasyonunu sağlayan bir eklem oluşturmaktır.

Sonuç: En İyi İnsansı Eklem Motoru Yalnızca En Güçlü Olan Değildir

İnsansı robot teknolojisi, mühendislerin motorları ve aktüatörleri değerlendirme biçimini değiştirmektedir.

Mühendislerin yalnızca “Bu motor ne kadar tork üretebilir?” diye sormak yerine, komple eklemin elektrik gücünü hassas, kontrol edilebilir ve tekrarlanabilir mekanik harekete ne kadar verimli dönüştürebildiğini de sorması giderek daha gerekli hale gelmektedir.

Bu nedenle yüksek performanslı bir insansı eklem motorunun tork yoğunluğu, aktarma oranı, hassasiyet, geri sürülebilirlik, kontrol bant genişliği, termal performans, ağırlık ve entegrasyon arasında denge kurması gerekir.

Bir eklem için harmonik redüktör doğru çözüm olabilirken, başka bir eklem için QDD mimarisi daha uygun olabilir. Minyatür bir harmonik aktarma, robotik bir parmak için maksimum torktan daha değerli olabilirken, kalça veya diz ekleminde sürekli tork ve termal kapasite daha önemli olabilir.

Her insansı eklem için en iyi olan tek bir aktüatör yoktur. En iyi çözüm, belirli eklemin gereksinimleriyle eşleşen aktüatör mimarisidir.

İnsansı robotlar gösterim prototiplerinden güvenilir, hafif ve ticari ölçekte üretilebilir ürünlere doğru ilerledikçe, uygulamaya özgü ve sistem düzeyindeki bu yaklaşım giderek daha önemli hale gelecektir.
