Harmonik Tahrik İletim Teknolojisi Wiki

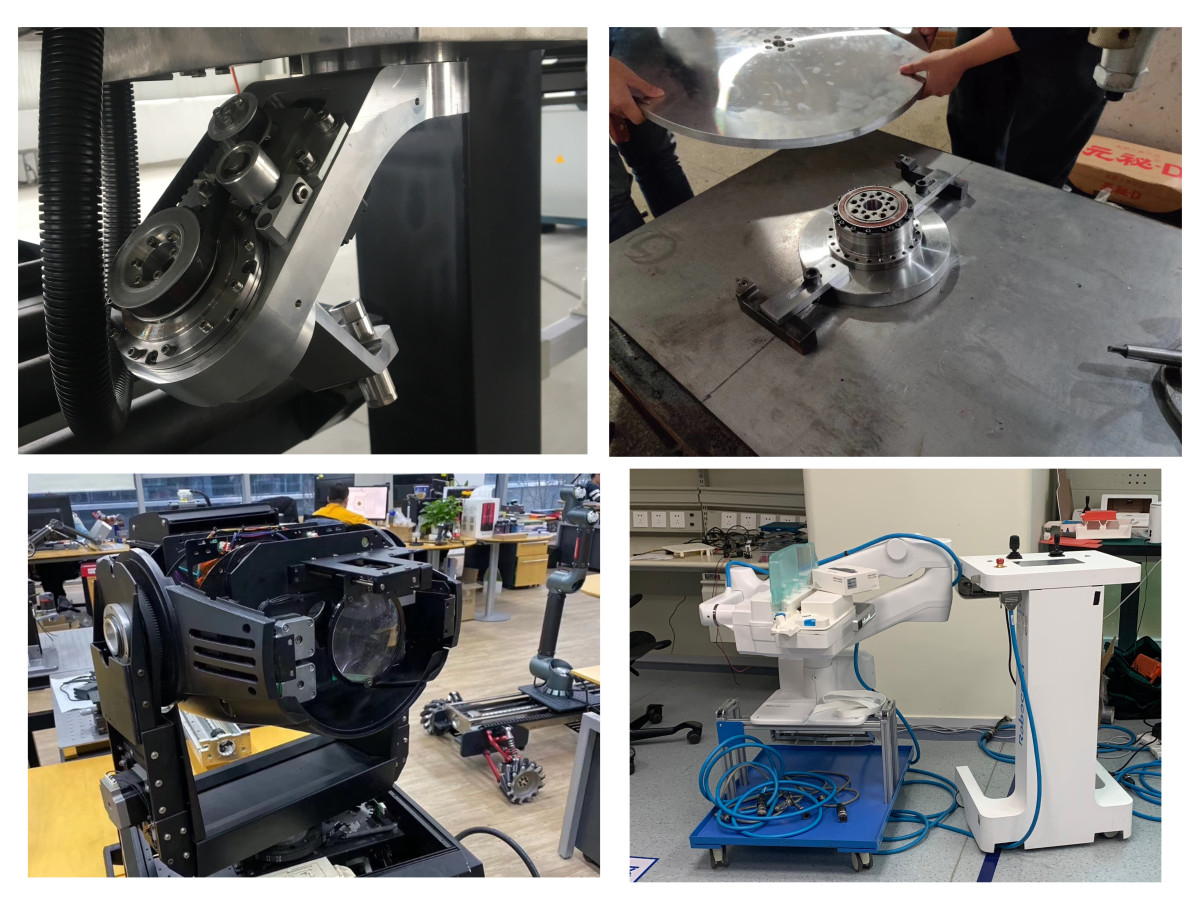

Yüksek iletim hassasiyeti, yüksek redüksiyon oranı, kompakt yapı ve düşük gürültü sayesindeHarmonik redüktörlerendüstriyel robotlarda, iş birliğine dayalı robotlarda, CNC tezgahlarında, otomasyon sistemlerinde, yarı iletken üretim ekipmanlarında, tıbbi cihazlarda ve optik aletlerde yaygın olarak kullanılmaktadır—bunların tümü hassas ve güvenilir hareket kontrolü gerektirir. Bir hassas iletim cihazı türü olarak, Harmonik redüktörler belirli yüksek hassasiyetli alanlarda vazgeçilmezdir.

Neden Harmonik Redüktör İletim Teknolojisi Benimsenmeli

Yüksek Hassasiyetli İletim

Harmonik redüktörler, minimum diş boşluğu sağlayan çoklu diş eşzamanlı kavramasına sahiptir. Boşluk 1 arc-minute altına kontrol edilebilir, bu da mükemmel konumlandırma doğruluğu ve tekrarlanabilirlik sağlar.

Yüksek Redüksiyon Oranı

Flexspline ile circular spline arasındaki diş farkından yararlanarak, Harmonik redüktörler 1:30 ile 1:500 arasında redüksiyon oranları elde eder. Bu, aynı redüksiyon oranını sunan diğer dişli sistemlerine kıyasla daha küçük boyut ve daha düşük enerji kaybı sağlar.

Kompakt ve Hafif Tasarım

Bir Harmonik redüktörün genel boyutu tipik olarak bir planet redüktörün üçte biri kadardır; daha kısa bir iletim zincirine ve belirgin şekilde daha düşük ağırlığa sahiptir—robot eklemleri ve taşınabilir otomasyon sistemleri gibi kompakt veya hafif uygulamalar için idealdir.

Yüksek Tork Yoğunluğu

Aynı anda birçok diş kavraştığından, temas alanı geniş ve yük dağılımı düzgündür; bu da tahrikin küçük form faktörlerinde bile yüksek tork çıkışlarını karşılamasını sağlar.

Düzgün Çalışma ve Düşük Gürültü

Flexspline'ın esnek kap yapısı darbe ve titreşimi emmeye yardımcı olur; bunun sonucunda düzgün hareket ve düşük mekanik gürültü elde edilir—sessiz, hassas veya temiz oda ortamları için mükemmeldir.

Modüler Tasarım Uyumluluğu

Harmonik redüktörler, tam entegre eklem modülleri oluşturmak için servo motorlar, enkoderler ve frenlerle kolayca entegre edilebilir. Bu modüler yaklaşım kurulumu basitleştirir, geliştirme döngülerini kısaltır ve mühendislik maliyetlerini azaltır.

Harmonik Redüktörlerin Kullanımında Önemli Hususlar

• Harmonik redüktörü temiz bir ortamda monte edin. İç hasarı önlemek için üniteye yabancı madde girmediğinden emin olun.

• Montajdan önce hizalamayı ve geçme toleransını kontrol edin. Motor mili ve giriş deliği toleransı H7/h6 olmalıdır. Hizasızlık veya eğim, düzensiz yüklenmeye neden olabilir ve kullanım ömrünü kısaltabilir.

• Dişli yüzeylerinin ve flexspline rulmanlarının her zaman yeterince yağlandığından emin olun. Etkili yağlamayı korumak için diş tarafı yukarı bakacak şekilde montaj yapmaktan kaçının.

• Dalga üreteci monte edildikten sonra, flexspline ile circular spline arasında 180° simetrik kavrama olduğundan emin olun. Herhangi bir sapma titreşime ve erken aşınmaya neden olabilir.

• Montajdan sonra düşük hızlı bir test (yaklaşık 100 rpm) gerçekleştirin. Anormal gürültü veya titreşim oluşursa derhal durdurun ve üreticiyle iletişime geçin.

• Hem giriş hem de çıkış uçlarında uygun sızdırmazlık bulunmalıdır. Dinamik contalar için dudak tipi yağ keçeleri kullanın; statik contalar için O-ring veya sızdırmazlık malzemesi kullanın. Sızdırmazlık yüzeylerinin çizilmediğinden veya hizasının bozulmadığından emin olun.

• Çalışma sırasında dalga üreteci yukarı bakıyorsa, azalan yağlama verimini telafi etmek için gres miktarını artırın.

• Yağlayıcı performansı sıcaklıkla bozulur. Uzun vadeli güvenilirliği korumak için, yüksek ısı ucundaki sıcaklığın 70°C değerini aşmadığından ve sıcaklık artışının 40°C altında kaldığından emin olun.

Harmonik Redüktörlerin Avantajları ve Dezavantajları

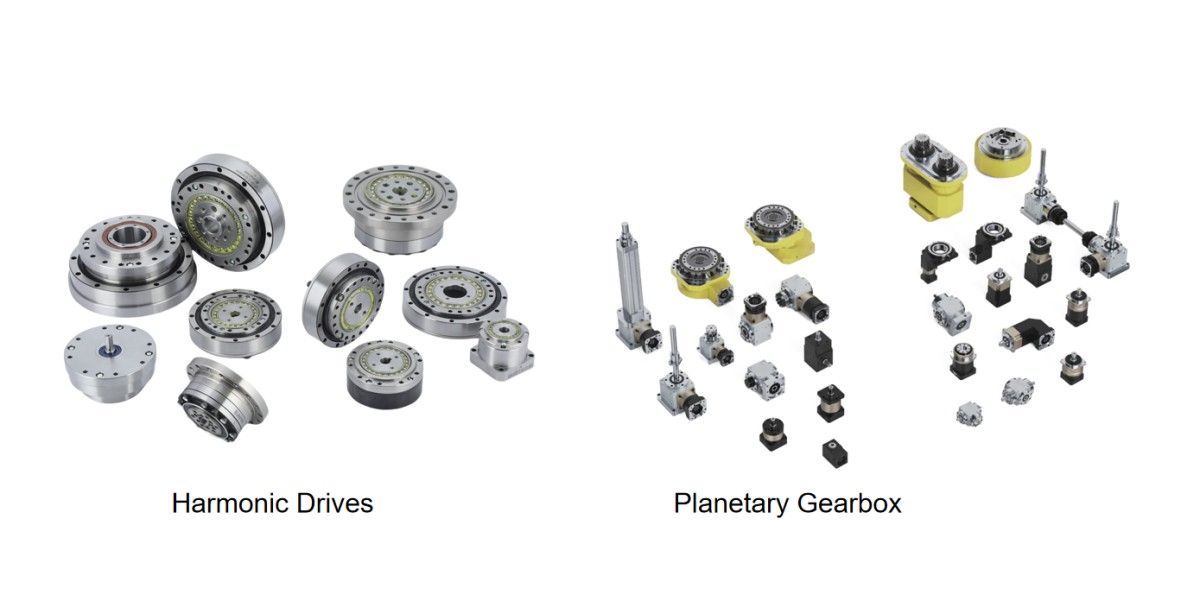

Harmonik Redüktör vs. Planet Redüktör

Planet redüktörler yüksek verimleri, geniş oran aralıkları ve kompakt yapılarıyla bilinir; bu da onları otomasyon sistemleri, otomotiv uygulamaları ve baskı makineleri için uygun hale getirir—genel yük ve hassasiyet gereksinimlerinin geçerli olduğu yerler için idealdir.

Buna karşılık, Harmonik redüktörler yüksek hassasiyetleri, yüksek redüksiyon oranları ve ultra kompakt tasarımlarıyla değer görür. Alan kısıtlarının ve hassas kontrolün kritik olduğu robotik, havacılık, tıbbi ekipman ve optik aletlerde yaygın olarak kullanılırlar.

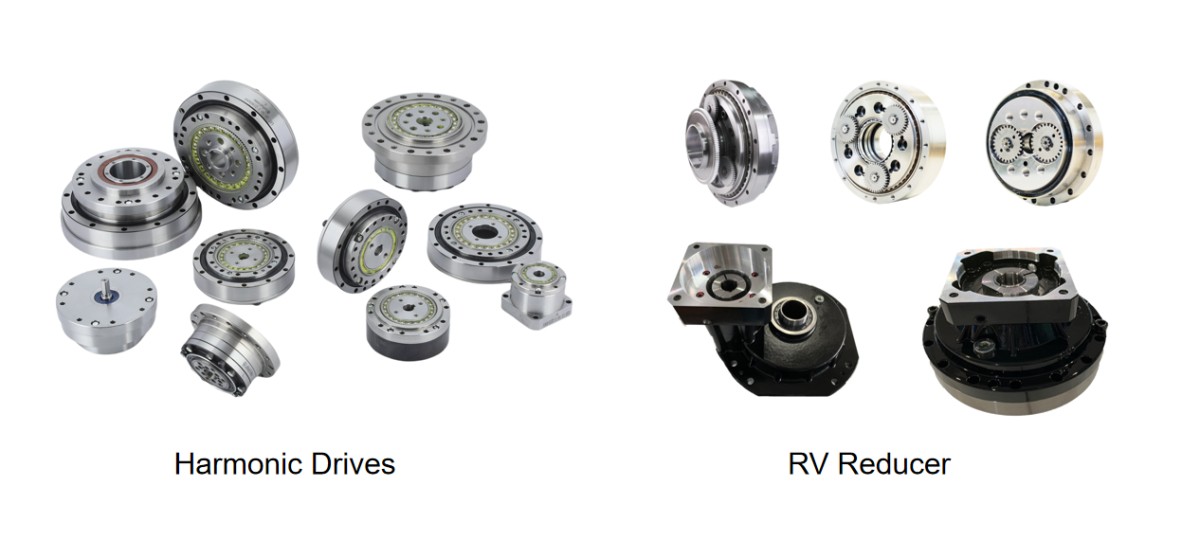

Harmonik Redüktör vs. RV Redüktör

Endüstriyel robotikte:

RV redüktörleryüksek rijitlikleri ve uzun hizmet ömürleri nedeniyle ağır hizmet robotları (20 kg üzeri yükler) için uygundur.

Harmonik redüktörler, hafif robotlar (20 kg altı yük kapasitesi) veya büyük robotların uç eklemleri için idealdir ve hafiflik ile hassasiyet arasında denge sunar.

Tipik olarak, Harmonik redüktörler iş birliğine dayalı robotlarda, uydu antenlerinde ve optik sistemlerde bulunurken, RV redüktörler robot tabanlarında, CNC indeksleme tablalarında, ağır hizmet otomasyon ekipmanlarında ve AGV tahrik tekerleklerinde tercih edilir.

Neden HONPINE Harmonik Redüktörleri Seçmelisiniz

HONPINE olarak, daha yüksek hassasiyet, daha uzun ömür ve daha düzgün iletim sunmak için diş profili tasarımımızı on yıldan uzun süredir sürekli olarak geliştiriyoruz.

Kendimizi hassas hareket teknolojisinde küresel bir lider olmaya adadık. HONPINE Harmonik redüktörleri, eksiksiz bir model ve spesifikasyon yelpazesinde sunulmaktadır ve çeşitli sektörlerde 50'den fazla ülkedeki kullanıcılar tarafından doğrulanmıştır.

Model seçimi ve prototiplemeden satış sonrası desteğe kadar hem teknolojik yeniliğe hem de müşteri hizmetlerine önem veriyoruz—en iyi performansı ve kullanıcı deneyimini sağlamak için bire bir teknik destek sunuyoruz.
