Hafif ve Özel Amaçlı Robotlar için 10 Robot Eklem Modülü Zorluğu ve Çözümü

Robotik alanındaki gelişmeler, geleneksel endüstriyel robot mimarilerinin ötesine geçiyor. İnsansı robotlar, işbirlikçi robotlar, hafif robot kolları, tıbbi robotlar, mobil manipülatörler ve özel amaçlı robotik sistemler, robot eklemleri için giderek daha zorlu gereksinimler yaratıyor.

Bu uygulamalarda, bir robot eklem modülü seçmek sadece nominal tork veya redüksiyon oranını karşılaştırmakla ilgili bir mesele değildir. Mühendisler, eklemin genel ağırlık, mekanik yapı, dinamik tepki, kablo yönlendirmesi, algılama, kontrol, güvenlik ve kurulum alanı dahil olmak üzere tüm robotu nasıl etkileyeceğini göz önünde bulundurmalıdır.

Hafif bir robot bileği son derece düşük kütle ve atalet gerektirebilirken, bir omuz eklemi yüksek tork ve sertlik gerektirebilir. Kuvvet kontrollü bir robot entegre tork algılama gerektirebilirken, dikey bir eklem fren gerektirebilir. Özel amaçlı bir robot kolu, esnek montaj ve dahili kablo yönlendirmesi gerektiren benzersiz bir mekanik yapıya sahip olabilir.

Bu gereksinimler, geleneksel motor ve redüktör kombinasyonlarının entegrasyonunu zorlaştırabilir.

Dolayısıyla asıl zorluk, uygun özelliklere sahip bir motor veya harmonik redüktör bulmakla sınırlı değil. Gerçek zorluk, komple robotik sistemin mekanik, algılama, kontrol ve entegrasyon gereksinimlerini karşılayan bir robot eklem mimarisi bulmaktır.

Bu makale, robot eklem modüllerinde karşılaşılan 10 yaygın zorluğu ve geliştiricilerin daha hafif, daha kompakt, daha hassas ve uygulamaya özel robotlar üretmelerine yardımcı olabilecek mühendislik çözümlerini ele almaktadır.

1. Torktan ödün vermeden robot eklemleri nasıl daha hafif hale getirilebilir?

Hafif robot tasarımında ağırlık en önemli faktörlerden biridir. Bu durum özellikle insansı robotlar, işbirlikçi robotlar, hafif robot kolları ve mobil manipülatörler için geçerlidir.

Eklem ağırlığının etkisi, eklemin kendisinin çok ötesine uzanır. Bilek ağırlaştığında, dirseğin onu hareket ettirmek için daha fazla tork üretmesi gerekir. Artan dirsek yükü daha sonra omuzu etkileyebilir. Sonuç olarak, eklem ağırlığındaki küçük bir artış, robotun yukarı akış eklemlerinin ihtiyaç duyduğu torkta daha büyük bir artış yaratabilir.

Bu nedenle, bağlantı ağırlığı yalnızca tek bir bileşen spesifikasyonu olarak değil, sistem düzeyinde ele alınmalıdır.

Aynı zamanda, ağırlığı azaltmak tork, rijitlik, hassasiyet veya güvenilirlik pahasına olmamalıdır. Daha küçük bir motor seçmek ağırlığı azaltabilir, ancak robotun yük taşıma kapasitesini ve dinamik performansını da düşürebilir.

Çözüm: Eklem Entegrasyonunu ve Tork Yoğunluğunu İyileştirin

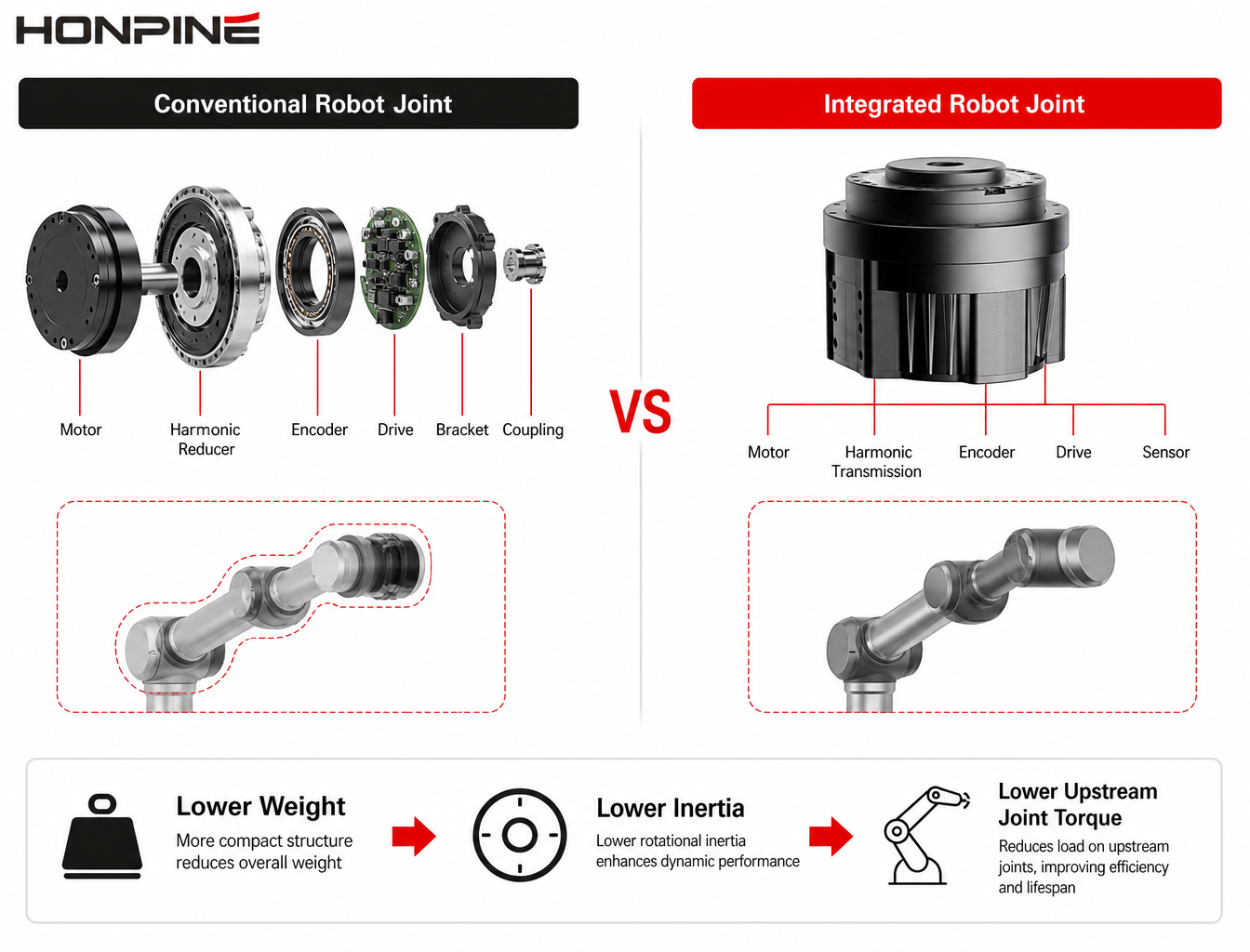

Geleneksel bir robotik eklem, motor, harmonik redüktör, enkoder, tahrik ünitesi, fren, sensör, konektör ve destekleyici mekanik yapı gerektirebilir. Bu bileşenler bağımsız olarak tasarlandığında, ek gövdeler, braketler, kaplinler ve arayüzler hem ağırlığı hem de montaj alanını artırabilir.

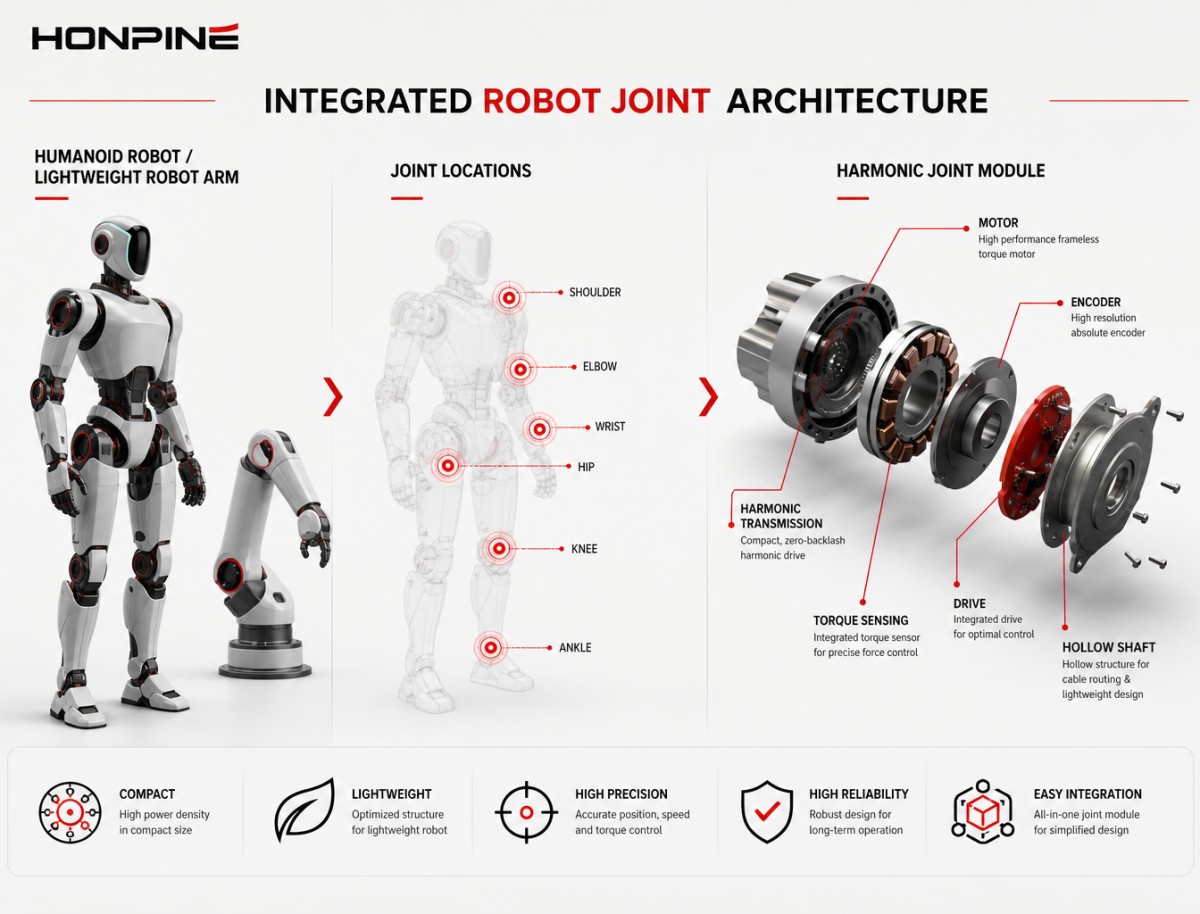

Entegre bir robot eklem modülü, temel işlevleri tek bir optimize edilmiş düzeneğe birleştirerek farklı bir yaklaşım benimser. Bu, gereksiz mekanik arayüzleri azaltırken eklemin etkili tork yoğunluğunu artırabilir.

Hafif robotik sistemler için bu yaklaşım, tek tek bileşenlerin boyutunu küçültmekten daha etkili olabilir.

TCHL Harmonik Eklem Modülü, düşük ağırlık ve kompakt boyutların önemli olduğu uygulamalar için tasarlanmıştır. Entegre mimarisi, harmonik iletimi, motoru, geri beslemeyi ve diğer fonksiyonel elemanları kompakt bir eklem yapısı içinde birleştirerek mühendislerin robotun geri kalanına binen mekanik yükü azaltmasına yardımcı olur.

2. Sınırlı eklem alanına nasıl daha fazla fonksiyon entegre edilebilir?

Modern robot eklemlerinin giderek daha küçük bir alanda birden fazla işlevi yerine getirmesi gerekiyor. Hareket üretmenin yanı sıra, bir eklemin konum geri bildirimi, tork algılama, tahrik elektroniği, iletişim arayüzleri, frenleme ve elektrik bağlantılarına da ihtiyacı olabilir.

Bu durum özellikle insansı bileklerde, kompakt robotik kollarda, becerikli robotik sistemlerde, tıbbi robotlarda ve diğer özel amaçlı makinelerde zorlayıcı hale gelir. Mevcut kurulum alanı, yapısal bileşenler, rulmanlar, kablolar, sensörler veya diğer mekanizmalar tarafından zaten işgal edilmiş olabilir.

Her bir fonksiyonu bağımsız bir bileşen olarak eklemek, bağlantının çapını veya eksenel uzunluğunu artırabilir. Ayrıca, tasarlanması ve test edilmesi gereken daha fazla mekanik ve elektriksel arayüz oluşturabilir.

Çözüm: Eklemi Tam Bir Fonksiyonel Alt Sistem Olarak Ele Alın

Mühendisler, motoru, redüktörü, enkoderi, sürücüyü ve algılama sistemini bağımsız olarak tasarlamak yerine, tüm eklemi işlevsel bir alt sistem olarak ele alabilirler.

Bu, mekanik ve elektrik tasarımı sırasında birden fazla işlevin birlikte değerlendirilmesine olanak tanır. Amaç, her bir bileşeni ayrı ayrı küçültmek değil; robotun gerektirdiği performansı korurken, tüm eklemin toplam kapladığı alanı azaltmaktır.

Bu yaklaşım, geliştirme karmaşıklığını da azaltabilir. Robot üreticileri, mühendislik kaynaklarının daha büyük bir bölümünü robot mekaniği, hareket planlaması, algılama, yapay zeka, uç elemanlar ve uygulama yazılımı gibi kendi rekabetçi teknolojilerine odaklayabilirler.

Yeni bir robotik platform geliştiren bir şirket için entegre bir bağlantı, işlevsellikten ödün vermeden mühendislik açısından bir kısayol haline gelebilir.

3. Kompakt Robotlarda Dahili Kablo Yönlendirmesi Nasıl Gerçekleştirilebilir?

Robotik sistemler küçüldükçe ve daha eklemli hale geldikçe kablo yönetimi giderek zorlaşıyor.

Çok eksenli bir robot, güç kablolarına, enkoder kablolamasına, iletişim hatlarına, sensör bağlantılarına ve pnömatik borulara ihtiyaç duyabilir. Bu kablolar dışarıdan geçirilirse, eklem hareketini engelleyebilir, mekanik yapının boyutunu artırabilir ve ek bakım gereksinimleri yaratabilir.

Bu sorun, eklemlerin temiz ve kompakt bir mekanik yapıyı korurken geniş bir aralıkta dönmesi gerekebilecek insansı robotlarda ve özel amaçlı robot kollarında daha da önem kazanır.

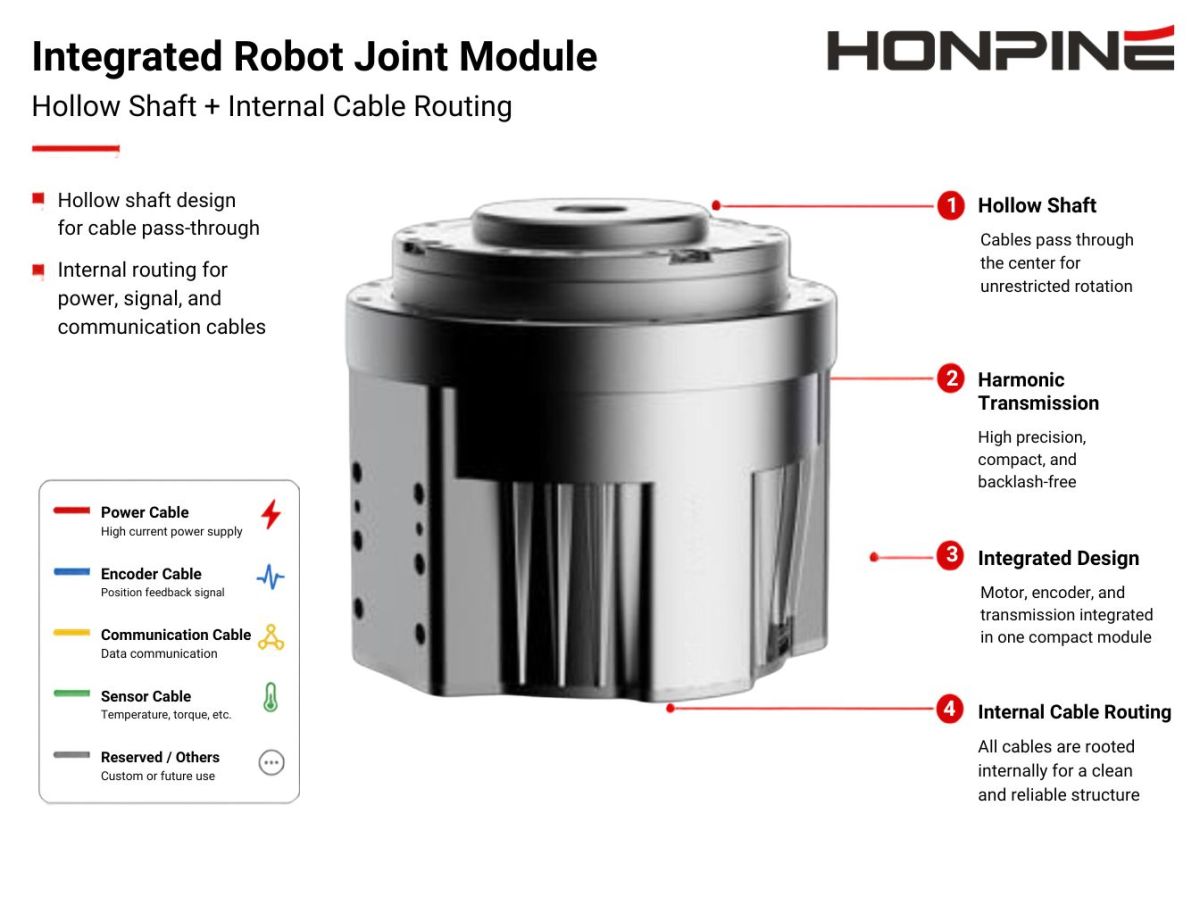

Çözüm: İçi boş şaftlı bağlantı mimarisi kullanın.

İçi boş şaftlı robot eklemi, kablolar, borular ve diğer fonksiyonel bağlantılar için iç alan sağlar. Mühendisler, bu bileşenleri eklemin dışından geçirmek yerine, mekanik mimariye entegre edebilirler.

Bu, robotun çevresel yapısını basitleştirebilir ve kablo görünürlüğünü azaltabilir. Ayrıca mühendislerin bitişik eklemler arasında daha temiz yönlendirme yolları oluşturmasına yardımcı olabilir.

Kompakt robot bilekleri, tıbbi manipülatörler, hafif robot kolları ve özel otomasyon ekipmanları için, eklem modülü seçilirken içi boş şaft mimarisi önemli bir tasarım unsuru olabilir.

Asıl soru sadece aktüatörün gerekli torku üretip üretemeyeceği değil. Mühendisler ayrıca, bağlantı noktasının ek kablo yönetimi sorunları yaratmadan robota fiziksel olarak entegre edilip edilemeyeceğini de sormalıdır.

4. Robotlar Doğru Tork Geri Beslemesini Nasıl Elde Edebilir?

Konum geri bildirimi, birçok geleneksel hareket kontrol uygulaması için yeterlidir. Bununla birlikte, robotların çevreleriyle fiziksel olarak etkileşime girmeleri giderek daha fazla gerekmektedir.

Hassas yerleştirme işlemi yapan bir robotun teması algılaması gerekir. Parlatma robotunun temas kuvvetini kontrol etmesi gerekir. İşbirlikçi bir robotun beklenmedik dış yükleri algılaması gerekebilir. Beceri gerektiren bir robotun bir nesneye uygulanan kuvveti düzenlemesi gerekebilir.

Bu uygulamalarda, eklemin konumunu bilmek yeterli değildir. Kontrol sisteminin ayrıca eklemde oluşan tork hakkında da bilgiye ihtiyacı vardır.

Çözüm: Tork Algılama Sistemini Eklem Noktasına Entegre Edin

Entegre bir tork sensörü, bağlantının gerçek yükleme koşulları hakkında bilgi sağlayabilir ve kapalı döngü kuvvet ve konum kontrolünü destekleyebilir.

Bu özellik, kuvvet kontrollü montaj, çarpışma tespiti, temas tespiti, uyumluluk kontrolü, taşlama, parlatma ve insan-robot etkileşimi için değerli olabilir.

Ancak, tork sensörünü bağımsız bir harici bileşen olarak eklemek, başka bir tasarım zorluğu yaratabilir. Sensörün kendisi yer kaplar, ağırlık ekler ve ek mekanik ve elektriksel arayüzler getirir.

İşte bu noktada entegre bir çözüm özellikle değerli hale geliyor.

TCHL Harmonik Eklem Modülü, eklem mimarisine çıkış tarafında kuvvet/tork algılama işlevini entegre eder. Hem düşük ağırlık hem de kuvvet geri beslemesi gerektiren kompakt robotlar için bu, eklemin etrafına ayrı bir büyük algılama düzeneği ekleme ihtiyacını ortadan kaldırabilir.

Sonuç sadece ek algılama yeteneği değil. Kuvvete duyarlı robot hareketine giden daha kompakt bir yoldur.

5. Eklem boyutunu önemli ölçüde artırmadan tork algılama nasıl eklenebilir?

Tork algılama, robot etkileşimini iyileştirebilir, ancak algılama yeteneği ve mekanik kompaktlık arasında zorlu bir denge kurma sorununu da beraberinde getirebilir.

Ayrı bir tork sensörü, redüktör ile robotun çıkış yapısı arasında ek montaj alanı gerektirebilir. Ayrıca, eklemin ağırlığını artırabilir ve ek konektörler ve kablolama gerektirebilir.

Büyük endüstriyel robotlar için bu faktörler yönetilebilir olabilir. Ancak hafif bir bilek, insansı el veya kompakt bir robot kolu için çok daha büyük bir etkiye sahip olabilirler.

Çözüm: İletim ve Tork Ölçümünü Birleştirin

Tork algılama özelliğinin eklem mimarisine entegre edilmesi, algılama fonksiyonunun harici bir bileşen olmaktan ziyade aktüatörün bir parçası haline gelmesini sağlar.

Bu özellik, özellikle robotun düşük ağırlık, kompakt boyutlar ve kuvvet geri bildirimi kombinasyonuna ihtiyaç duyduğu durumlarda kullanışlıdır.

TCHL Harmonik Eklem Modülü bu yaklaşımın bir örneğidir. Harmonik iletimi entegre tork algılama ile birleştirerek, mühendislerin aktüasyon, iletim ve kuvvet geri beslemesini tek bir eklem seviyesi çözümü olarak değerlendirmelerine olanak tanır.

Bu özellik, özellikle hafif insansı robotlar, işbirlikçi robotlar, tıbbi manipülatörler ve özel amaçlı robotik kollar için son derece değerli olabilir; zira bu tür uygulamalarda başka bir bileşen eklemek orijinal mekanik tasarımı tehlikeye atabilir.

6. Bir robotun her ekleminde aynı aktüatör kullanılmalı mı?

Bir robotun tamamında aynı aktüatör konfigürasyonunu kullanmak, tedarik ve mekanik geliştirme süreçlerini basitleştirebilir. Ancak bu, en iyi performansı gösteren robotu ortaya çıkaracağı anlamına gelmez.

Farklı eklemler farklı işlevler yerine getirir.

Omuz eklemi yüksek tork ve sertlik gerektirebilir. Dirsek, tork ve dinamik tepki arasında bir dengeye ihtiyaç duyabilir. Bilek, düşük ağırlık ve düşük atalete öncelik verebilir. Dikey bir eklem fren gerektirebilirken, kuvvete duyarlı bir eklem entegre tork geri bildirimi gerektirebilir.

Dolayısıyla her eklem için tek bir aktüatör kullanmaya çalışmak gereksiz tavizlere yol açabilir.

Çözüm: Eklem mimarisini eklemin işlevine uygun hale getirin.

Daha iyi bir yaklaşım, bağlantı noktalarını gerçek çalışma gereksinimlerine göre sınıflandırmaktır.

Yüksek yük taşıyan bağlantı noktalarında tork kapasitesi, rijitlik, termal performans ve güvenilirlik önceliklendirilmelidir. Hafif bağlantı noktalarında ise kütle, atalet, kompaktlık ve dinamik tepki önceliklendirilmelidir. Hassas bağlantı noktaları doğru iletim ve yüksek kaliteli geri bildirim gerektirir. Kuvvet kontrollü bağlantı noktaları güvenilir tork ölçümü ve kontrol entegrasyonu gerektirir. Güvenlik açısından kritik dikey bağlantı noktaları frenleme ve ek koruma fonksiyonları gerektirebilir.

Bu nedenle robot üreticilerinin aynı robot platformu içinde birden fazla eklem modülüne ihtiyaç duymaları mümkündür.

HONPINE'ın HPJM-PRO, TCHL ve HAG platformları, tek bir eklemi evrensel bir çözüm olarak ele almak yerine, tork, boyut, ağırlık, geri bildirim, kontrol ve güvenlik gereksinimlerinin farklı kombinasyonlarına göre değerlendirilebilir.

7. Özel Amaçlı Robotik Kollar Standart Dışı Kurulum Gereksinimlerine Nasıl Uyarlanabilir?

Her robotik sistem, geleneksel altı eksenli endüstriyel robotların mekanik mimarisine uymak zorunda değildir.

Özel amaçlı robotik kollar, tıbbi manipülatörler, araştırma platformları, insansı robotlar ve özelleştirilmiş otomasyon ekipmanları çok farklı mekanik yapılara sahip olabilir. Aktüatörün belirli bir yönden takılması veya alışılmadık şekilli bir eklem içine entegre edilmesi gerekebilir.

Tek bir montaj konfigürasyonuna sahip geleneksel bir aktüatör, mühendisleri braket eklemeye veya çevredeki yapıyı yeniden tasarlamaya zorlayabilir. Bu durum ağırlığı artırabilir, rijitliği azaltabilir, değerli montaj alanını tüketebilir ve montajı karmaşıklaştırabilir.

Çözüm: Esnek mekanik arayüzlere sahip bir bağlantı seçin.

Bir robot eklemi, robotun aktüatöre uyum sağlamasına zorlamak yerine, robot mimarisine uyum sağlamalıdır.

Birden fazla montaj konfigürasyonu, mekanik tasarım sırasında daha fazla özgürlük sağlayabilir. Bu, özellikle robotun sınırlı kurulum alanına sahip olduğu veya alışılmadık bir eklem yapısına sahip olduğu durumlarda faydalıdır.

TCHL Harmonik Bağlantı Modülü, birden fazla bağlantı konfigürasyonunu destekleyerek mühendislerin aktüatörü komple mekanik yapının bir parçası olarak değerlendirmesine olanak tanır. Özel amaçlı robotlar için bu esneklik, tork ve hassasiyet kadar önemli olabilir çünkü bağlantı çevresinde gereken ek mekanik yapı miktarını azaltabilir.

8. Robot üreticileri eklem entegrasyonunun karmaşıklığını nasıl azaltabilir?

Robotik bir eklemi ayrı ayrı bileşenlerden geliştirmek önemli mühendislik çalışması gerektirir.

Motorun harmonik redüktörle uyumlu olması gerekir. Enkoderin kontrol sistemiyle entegre edilmesi gerekir. Sürücünün robot kontrol ünitesiyle iletişim kurması gerekir. Kablolar ve konektörler mekanik yapıdan geçirilmelidir. Frenler ve sensörler için de ayrı kontrol ve güç arayüzleri gerekebilir.

Eklenen her bileşen yeni bir arayüz oluşturur.

Her arayüzün test edilmesi gerekir.

Yeni bir robot platformu geliştiren şirketler için bu durum, robotun gerçek uygulaması doğrulanmadan önce bile önemli mühendislik kaynakları tüketebilir.

Çözüm: Entegre Robot Eklem Modülü Kullanın

Entegre bir bağlantı modülü, birden fazla işlevi standartlaştırılmış bir alt sistemde birleştirir.

Bu, mekanik entegrasyonu, elektrik kablolamasını, iletişimi, hata ayıklamayı, bakımı ve sistem doğrulamasını basitleştirebilir.

Daha da önemlisi, robot üreticilerinin kendi uzmanlık alanlarına odaklanmalarına olanak tanır.

İnsan benzeri robot geliştiricisi yapay zekâ, algılama, hareket planlaması ve hassas manipülasyona odaklanabilir. Endüstriyel otomasyon şirketi üretim süreci ve makine mimarisine odaklanabilir. Tıbbi robotik şirketi ise hassas hareket ve klinik gereksinimlere odaklanabilir.

Eklem modülü, robot üreticisinin sıfırdan geliştirmesi gereken bir alt sistem olmaktan ziyade, olanak sağlayan bir teknoloji haline gelir.

9. Bir robot eklemi farklı kontrol mimarileriyle nasıl çalışabilir?

Bir robot eklemi bağımsız bir bileşen değildir. Robotun komple hareket kontrol sisteminin bir parçasıdır.

İletişim protokolü, enkoder geri beslemesi, kontrol modları, dijital arayüzler ve güvenlik fonksiyonlarının tümü robot kontrol ünitesiyle birlikte çalışmalıdır.

Uygulamaya bağlı olarak, bir robot CAN, CANopen, EtherCAT, CAN-FD veya diğer iletişim mimarilerini kullanabilir. Doğru seçim, kontrol sistemine, senkronizasyon gereksinimlerine ve genel robot mimarisine bağlıdır.

Çözüm: Bağlantı ve Kontrol Sistemini Birlikte Değerlendirin

Mühendisler, ortak bir modül seçmeden önce gerekli kontrol mimarisini tanımlamalıdır.

Önemli hususlar arasında iletişim protokolü, enkoder geri beslemesi, konum ve hız kontrolü, tork kontrolü, senkronizasyon, dijital giriş/çıkış, güvenlik fonksiyonları ve kontrolör uyumluluğu yer almaktadır.

Uygun iletişim ve geri bildirim mimarisine sahip entegre bir robot eklemi, arayüz geliştirme ihtiyacını azaltabilir ve çok eksenli senkronizasyonu basitleştirebilir.

Robot üreticileri için bu, özellikle onlarca eklemin merkezi kontrol ünitesiyle güvenilir bir şekilde iletişim kurması gerektiğinde son derece önemli olabilir.

Amaç, en fazla iletişim seçeneğine sahip eklemi seçmek olmamalıdır. Bunun yerine, eklem, robotun gerçekte ihtiyaç duyduğu arayüzleri ve kontrol yeteneklerini sağlamalıdır.

10. Standart motorlar ve redüktörler gerekli tüm gücü karşılayamadığında mühendisler ne yapmalıdır?

Birçok robotik geliştirme projesi, sonunda tek tek bileşenlerin uygun göründüğü ancak tam kombinasyonun işe yaramadığı bir noktaya ulaşır.

Bir motor yeterli tork sağlayabilir ancak çok fazla yer kaplayabilir. Bir harmonik redüktör gerekli hassasiyeti sağlayabilir ancak tam bir eklem haline gelmesi için ek bileşenlere ihtiyaç duyabilir. Ayrı bir tork sensörü gerekli geri bildirimi sağlayabilir ancak eklemi çok ağır hale getirebilir. Bir aktüatör mekanik olarak uyabilir ancak robot kontrol cihazının gerektirdiği iletişim mimarisine sahip olmayabilir.

Bu durumlarda sorun, mutlaka tek bir bileşenin performansıyla ilgili değildir.

Sorun şu ki, aktüatörün komple mimarisi robotla uyumlu değil.

Çözüm: Ürün kataloğundan değil, uygulamadan başlayın.

Robot eklem modülü seçmeden önce, mühendisler eklemin aslında neyi başarması gerektiğini tanımlamalıdır.

Tork ve hız, temel hareket gereksinimlerini belirlerken, ağırlık ve montaj boyutları, eklemin robota fiziksel olarak sığabileceğini belirler. Doğruluk ve sertlik, hareket performansını etkilerken, enkoder ve tork geri beslemesi, kontrol cihazının hangi bilgileri elde edebileceğini belirler.

İletişim mimarisi, eklemin robot kontrol ünitesiyle nasıl entegre olacağını belirler. Montaj konfigürasyonu ve içi boş şaft tasarımı, mekanik entegrasyonu ve kablo yönlendirmesini etkiler. Fren ve güvenlik fonksiyonları, özellikle dikey veya işbirlikçi uygulamalar için önem kazanır.

Özellikle zorlu endüstriyel ortamlarda veya özel uygulamalarda çalışan robotlar için çevresel koşullar da dikkate alınmalıdır.

Bu gereksinimler tanımlandıktan sonra, bağlantı elemanı, nominal tork gibi tek bir özellik yerine, uygulamanın tamamına göre seçilebilir.

Pratik Bir Robot Eklem Modülü Seçim Süreci

İdeal olarak, robot eklem modülünün seçimi, mekanik mimarinin erken aşamasında başlamalıdır.

Öncelikle, gerçek eklem yükünü hesaplayın. Sadece statik yük yeterli değildir. Hızlanma, yavaşlama, robot duruşu, atalet, dış kuvvetler, acil durdurmalar ve potansiyel darbe yükleri, gerekli sürekli ve tepe torkunu etkileyebilir.

Ardından, mevcut montaj alanını belirleyin. Farklı aktüatör çözümlerini karşılaştırmadan önce maksimum çap, eksenel uzunluk, mafsal ağırlığı, içi boş şaft gereksinimleri ve montaj konfigürasyonu tanımlanmalıdır.

Ardından geri bildirim gereksinimleri belirlenmelidir. Geleneksel bir konumlandırma ekseni yalnızca yüksek çözünürlüklü konum geri bildirimine ihtiyaç duyabilirken, fiziksel etkileşim gerçekleştiren bir robot entegre tork algılamasına ihtiyaç duyabilir.

Kontrol mimarisi de erken aşamada ele alınmalıdır. İletişim protokolleri, kontrolör uyumluluğu, enkoder geri beslemesi, kontrol modları ve güvenlik fonksiyonları, bağlantının uygunluğunu doğrudan etkileyebilir.

Son olarak, seçilen bağlantıyı sistem düzeyinde değerlendirin. Teknik özellikler sayfasında mükemmel görünen bir bağlantı, robotun toplam ağırlığını artırıyorsa, kablo yönlendirmesini karmaşıklaştırıyorsa, kullanılabilir alanı azaltıyorsa veya büyük mekanik yeniden tasarım gerektiriyorsa yine de uygun olmayabilir.

Hangi Robotik Uygulamalar Entegre Eklem Çözümlerinden En Çok Fayda Sağlar?

Entegre robot eklem modülleri, özellikle aynı anda birden fazla mühendislik kısıtlamasının mevcut olduğu durumlarda son derece değerlidir.

İnsansı Robotlar

İnsansı robotlar, düşük ağırlık, yüksek tork yoğunluğu, kompakt boyutlar, dinamik tepki, hassas geri bildirim ve giderek daha karmaşık hale gelen fiziksel etkileşim gibi zorlu bir kombinasyonu gerektirir. Farklı eklemlerin de çok farklı gereksinimleri olabilir; bu da robot mimarisi geliştirme sürecinde esnek bir eklem platformunu önemli kılar.

Hafif İşbirlikçi Robotlar

İşbirlikçi robotların taşıma kapasitesi, ağırlık, güvenlik, hassasiyet ve dinamik tepki arasında denge kurması gerekir. Entegre bir eklem, mekanik ve elektriksel karmaşıklığı azaltırken, kontrol sisteminin ihtiyaç duyduğu geri bildirim ve iletişim yeteneklerini de sağlayabilir.

Özel Amaçlı Robotik Kollar

Özel amaçlı robot kolları, geleneksel endüstriyel robotlardan önemli ölçüde farklı mekanik yapılara sahip olabilirler. Alışılmadık montaj konfigürasyonları, dahili kablo yönlendirmesi, entegre tork algılama, kompakt boyutlar veya özelleştirilmiş arayüzler gerektirebilirler.

Bu sistemler için, mekanik esneklik ve sistem entegrasyonu, en yüksek tork değerine sahip aktüatörü seçmekten daha önemli olabilir.

Tıbbi ve Hassas Robotlar

Tıbbi robotlar ve hassas otomasyon ekipmanları genellikle kompakt boyutlar, düzgün hareket, doğru geri bildirim ve yüksek mekanik hassasiyet gerektirir. Bu uygulamalarda, bağlantı noktası, izole bir motor-redüktör kombinasyonu olarak değil, komple hassas hareket sisteminin bir parçası olarak ele alınmalıdır.

Endüstriyel Otomasyon ve Özel Ekipmanlar

Robot eklem teknolojisi, geleneksel robot kollarının dışında da önem taşımaktadır. Yarı iletken ekipmanları, optik ekipmanlar, otomatik denetim sistemleri, hassas konumlandırma mekanizmaları ve diğer özel makineler, yüksek hassasiyet, kontrollü hareket ve esnek entegrasyon sağlayan kompakt döner aktüatörlere ihtiyaç duyabilir.

HONPINE Robot Eklem Çözümlerine Nasıl Yaklaşıyor?

Farklı robotik sistemler, farklı performans kombinasyonları gerektirir.

Hafif bir bilek, ağır bir omuz eklemiyle aynı aktüatöre ihtiyaç duymayabilir. Kuvvet kontrollü bir eklem, geleneksel bir konumlandırma ekseniyle aynı konfigürasyona ihtiyaç duymayabilir. Dikey bir eklem fren gerektirebilirken, kompakt bir robot düşük ağırlığı ve dahili kablo yönlendirmesini önceliklendirebilir.

Bu nedenle HONPINE, robot eklem seçimini standart bir aktüatör önermek yerine, uygulamadan yola çıkarak gerçekleştirir.

TCHL Harmonik Bağlantı Modülü, özellikle hafif yapı, kompakt entegrasyon, esnek montaj, dahili kablo yönlendirme ve entegre tork algılama özelliklerine önem verilen projeler için uygundur.

Daha geniş tork aralığı, yüksek dinamik performans ve yüksek düzeyde entegre bir yapılandırma gerektiren uygulamalar için HPJM-PRO, harmonik iletim, motor, enkoder, sürücü ve isteğe bağlı güvenlik fonksiyonlarının gerekli kombinasyonunu değerlendirmek için başka bir platform sunar.

Endüstriyel robotlar, işbirlikçi robotlar, insansı robotlar ve tork, sertlik, geri bildirim, frenleme ve iletişim gibi farklı kombinasyonlar gerektiren hassas otomasyon ekipmanları için HAG serisi, uygulamaya özel eklem seçimi için başka bir seçenek sunar.

Amaç, en yüksek özelliklere sahip ürünü seçmek değil.

Amaç, robota en uygun eklem mimarisini bulmaktır.

Robot Eklem Bileşenlerinden Komple Mühendislik Çözümlerine

Robot eklem teknolojisi, geleneksel motor ve redüktör kombinasyonunun ötesine geçiyor.

Modern robotik sistemler, eklemin giderek daha fazla hareket, iletim, geri bildirim, algılama, kontrol, iletişim, kablo yönetimi ve güvenlik fonksiyonlarını kompakt bir mekanik yapı içinde entegre etmesini gerektirmektedir.

Bu trend özellikle insansı robotlar, hafif robot kolları, işbirlikçi robotlar, tıbbi robotlar, özel amaçlı manipülatörler ve kompakt otomasyon sistemleri için büyük önem taşımaktadır.

Bu uygulamalar için mühendisler yalnızca şu soruları sormamalıdır:

“Hangi robot ekleminin torku en yüksektir?”

Daha doğru soru şu olurdu:

“Hangi robot eklem mimarisi, robotumuzun mekanik, algılama, kontrol ve entegrasyon gereksinimlerini karşılayabilir?”

Bu bakış açısı değişikliği, eklem seçimini daha etkili hale getirebilir. Mühendislerin aktüatörü komple robotik sistemin bir parçası olarak değerlendirmelerine ve geliştirme sürecinin ilerleyen aşamalarında pahalı mekanik yeniden tasarım riskini azaltmalarına olanak tanır.

Uygulamanız için Doğru Robot Eklem Modülünü mü Arıyorsunuz?

Her robotik sistemin farklı mühendislik gereksinimleri vardır.

Uygun bağlantı, tork, hız, ağırlık, boyut, rijitlik, doğruluk, algılama, iletişim, montaj, güvenlik ve çalışma ortamı arasındaki ilişkiye bağlıdır.

HONPINE, çok sayıda harmonik robot eklem platformu sunar ve uygun bir çözüm seçerken bu gereksinimleri birlikte değerlendirebilir.

Entegre tork algılama, esnek kurulum ve dahili kablo yönlendirmesi gerektiren hafif ve kompakt robotik sistemler için TCHL, kompakt bir harmonik mafsal çözümü olarak düşünülebilir.

Daha yüksek performans ve daha geniş tork aralığı gerektiren uygulamalar için HPJM-PRO, entegre bir robot eklem platformu daha sunmaktadır.

Farklı tork, sertlik, geri bildirim ve güvenlik gereksinimlerine sahip endüstriyel robotlar, işbirlikçi robotlar, insansı robotlar ve hassas otomasyon uygulamaları için HAG, genel eklem mimarisinin bir parçası olarak da değerlendirilebilir.

Buradaki önemli nokta, robot tasarımını standart bir aktüatöre uyarlamaya zorlamak yerine, robotun başarması gereken şeye göre eklemi seçmektir.

Doğru robot eklem modülü, sadece en yüksek özelliklere sahip bir bileşen değildir. Robotun tamamına uygun bir çözümdür.
