Harmonik Eklem Modüllerinde Tork Yoğunluğu: Hafif ve Alan Kısıtlı Robot Kolları İçin Temel Bir Parametre

giriiş

Robotik bir eklem seçerken, mühendisler genellikle nominal tork, tepe tork, redüksiyon oranı, boşluk veya pozisyonel doğruluk gibi parametrelerle işe başlarlar. Bu parametreler önemlidir, ancak bir eklem aktüatörünün kompakt veya hafif bir robotik kol için gerçekten uygun olup olmadığını her zaman açıklamazlar.

Birçok robotik sistem için asıl mühendislik zorluğu, sınırlı bir mekanik çerçeve içinde ve mümkün olduğunca az ek kütleyle yeterli çıkış torku üretmektir.

Bu noktada tork yoğunluğu önemli bir parametre haline gelir.

Tork yoğunluğu, bir mafsal aktüatörünün kütlesine veya fiziksel hacmine göre ne kadar çıkış torku üretebileceğini tanımlar. Yüksek tork yoğunluğuna sahip harmonik bir mafsal modülü, orantılı olarak daha büyük bir aktüatör gerektirmeden önemli miktarda çıkış torku sağlayabilir.

Bu özellik, robotun eklem boyutu, toplam ağırlığı, kol uzunluğu, taşıma kapasitesi veya kurulum alanı konusunda katı kısıtlamalara tabi olduğu uygulamalarda özellikle değerlidir.

İnsansı robotlar ve işbirlikçi robotlar bilinen örneklerdir, ancak tork yoğunluğunun önemli olduğu tek uygulama alanı bunlar değildir. Tıbbi robot kolları, inceleme manipülatörleri, uzay mekanizmaları, su altı robotları, mobil manipülatörler, tırmanma robotları ve diğer özel robot kolları, eklemlerinin tork-ağırlık ve tork-hacim oranlarına daha da güçlü taleplerde bulunabilir.

Bu sistemler için soru basitçe şu değil:

“Aktüatör ne kadar tork üretebilir?”

Şöyledir:

"Aktüatör, mevcut boyut ve ağırlık sınırları dahilinde ne kadar faydalı çıkış torku sağlayabilir?"

Robotik bir eklemde tork yoğunluğu nedir?

Tork yoğunluğu genellikle bir aktüatörün çıkış torku ile fiziksel özelliklerinden biri, en yaygın olarak kütle veya hacim arasındaki ilişkiyi tanımlamak için kullanılır.

Bunu değerlendirmenin iki yaygın yolu şunlardır:

Kütle bazlı tork yoğunluğu

Tork Yoğunluğu = Çıkış Torku / Aktüatör Kütlesi

Hacim bazlı tork yoğunluğu

Tork Yoğunluğu = Çıkış Torku / Aktüatör Hacmi

Uygun tanım, kullanım alanına bağlıdır.

Mobil robotlar veya uzay araçları manipülatörleri için, kilogram başına tork özellikle önemli olabilir çünkü aktüatör kütlesi genel sistemi doğrudan etkiler.

Robotik bilek, kompakt muayene mekanizması veya tıbbi robotik kol gibi uygulamalarda, birim hacim başına tork da aynı derecede önemli olabilir çünkü mevcut kurulum alanı oldukça kısıtlı olabilir.

Bu nedenle tork yoğunluğunu nominal torktan ayırt etmek önemlidir.

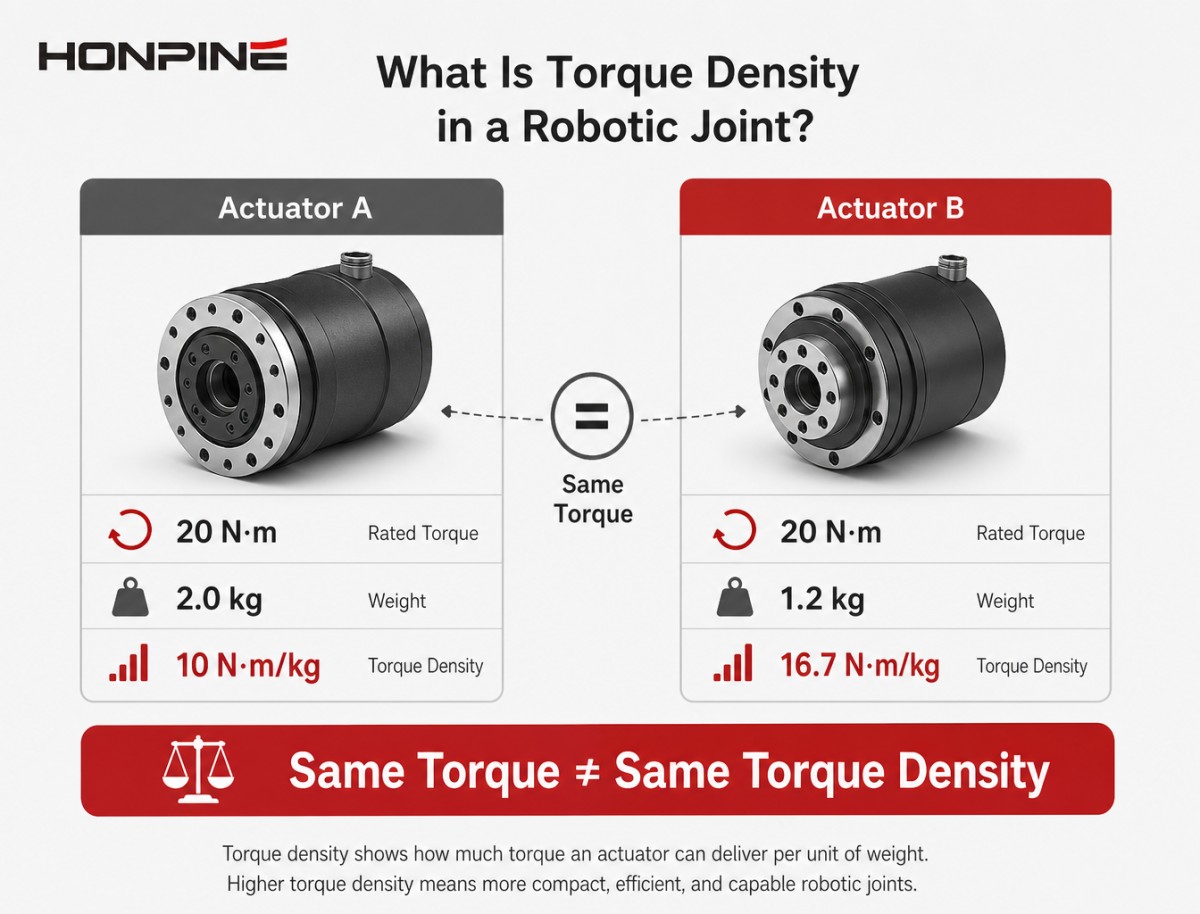

İki bağlantı modülü aynı 20 N·m çıkış torkunu sağlayabilir, ancak bunlardan biri önemli ölçüde daha hafifse veya çok daha küçük bir hacim kaplıyorsa, iki çözümün mühendislik değeri çok farklıdır.

Bazı robot kollarında tork yoğunluğunun nominal torktan daha önemli olmasının nedeni nedir?

Robotik bir eklem bağımsız olarak çalışmaz.

Bir eklemin kütlesi ve boyutları, onu destekleyen eklemlerin gereksinimlerini etkiler. Robot kolu uzadıkça veya hafifledikçe bu durum giderek daha önemli hale gelir.

Uç kısmında bir yük taşıyan çok eksenli bir robot kolu hayal edin. Proksimal eklemler sadece yükü değil, aynı zamanda distal bağlantıları, distal eklem aktüatörlerini, kabloları, sensörleri, yapısal bileşenleri ve ivmelenme ve yavaşlama sırasında oluşan dinamik yükleri de desteklemelidir.

Aktüatör kütlesi arttıkça, yukarı akış bağlantı noktalarının tork ihtiyacı da artabilir.

Bu, zincirleme bir etki yaratır:

Daha yüksek aktüatör kütlesi → daha yüksek proksimal eklem torku gereksinimi → daha büyük aktüatörler → daha yüksek kol kütlesi → gerekli torkta daha fazla artış

Yüksek tork yoğunluğuna sahip harmonik mafsal modülü bu etkiyi azaltmaya yardımcı olabilir.

Amaç, her bir eklemin torkunu en üst düzeye çıkarmak değil; bunun yerine, robotik kolun kütlesini ve boyutunu kontrol altında tutarken gerekli eklem performansını elde etmektir.

Eklem Kütlesi ve Robot Kol Performansı Arasındaki İlişki

Tork yoğunluğunun önemi, özellikle eklemli robot kollarında belirgin hale gelir.

Bir yükün oluşturduğu tork, yaklaşık olarak şu şekilde hesaplanabilir:

T = F × L

Burada T tork, F uygulanan kuvvet ve L moment koludur.

Yük ile bağlantı noktası arasındaki mesafe arttıkça, gerekli tork da artar.

Ancak, yük sadece denklemin bir parçasıdır. Kolun kendisinin de kütlesi vardır ve bu kütle aynı zamanda yerçekimi torku da üretir.

Uzun erişimli bir robotik kol için, distal bileşenlerin kütlesindeki nispeten küçük artışlar bile proksimal eklemlerde önemli bir ek tork gereksinimi yaratabilir.

Bu nedenle, hafif aktüatör tasarımı sadece robot ağırlığını azaltmakla ilgili bir mesele değildir. Tüm kinematik zincirin tork gereksinimlerini etkileyebilir.

Harmonik mafsal modülleri neden yüksek tork yoğunluğunu destekleyebilir?

Harmonik bağlantı modülü tipik olarak servo motor, harmonik redüktör, enkoder, fren, sürücü elektroniği, rulmanlar, gövde ve geri bildirim veya iletişim bileşenleri gibi birden fazla işlevi kompakt bir düzeneğe birleştirir.

Ayrı ayrı bileşenlerden oluşan geleneksel bir mimariye kıyasla, entegre bir harmonik bağlantı modülü, tekrarlanan gövdeleri, bağlantıları, montaj arayüzlerini ve gereksiz yapısal bileşenleri azaltabilir.

Harmonik iletim sistemi, kompakt bir yapıda yüksek azaltma oranları gerektiren uygulamalar için de oldukça uygundur.

Harmonik redüktör, boyutuna göre yüksek redüksiyon oranları, yüksek konumlandırma hassasiyeti, düşük boşluk, kompakt boyutlar ve yüksek tork kapasitesi sağlayabilir.

Bu özellikler uygun şekilde tasarlanmış bir motor ve entegre kontrol mimarisiyle birleştirildiğinde, ortaya çıkan harmonik aktüatör, alan ve kütlenin önemli tasarım kısıtlamaları olduğu robotik eklemler için kompakt bir çözüm sağlayabilir.

Ancak tork yoğunluğu yalnızca redüktörden yola çıkarak değerlendirilmemelidir.

Komple bir bağlantı için mühendisler, motor, redüktör, enkoder, gövde, rulmanlar, fren, sürücü ve diğer entegre bileşenler de dahil olmak üzere tüm aktüatör düzeneğinin tork yoğunluğunu dikkate almalıdır.

Tork Yoğunluğu ve Tork Kapasitesi: Aradaki Fark Neden Önemli?

Aktüatör seçiminde yapılan yaygın bir hata, yalnızca nominal tork değerlerini karşılaştırmaktır.

Her ikisi de 20 N·m çıkış torku sağlayan iki mafsallı modülü ele alalım. Aktüatörlerden birinin ağırlığı 2 kg, diğerinin ağırlığı ise 1,2 kg ise, nominal torkları aynıdır ancak tork-ağırlık oranları önemli ölçüde farklıdır.

Sabit bir tabana monte edilmiş endüstriyel bir robot için bu fark her zaman kritik olmayabilir.

Ancak hafif bir mobil manipülatör için, her bir eklemin kütlesini azaltmak, sistem düzeyinde çok daha büyük bir etkiye sahip olabilir.

Bu nedenle, aktüatör seçiminde şunlar dikkate alınmalıdır:

Gerekli tork + aktüatör kütlesi + aktüatör hacmi + çalışma döngüsü + dinamik performans + termal kapasite

sadece nominal torktan ziyade.

Yüksek Tork Yoğunluğunun Özellikle Önemli Hale Geldiği Uygulamalar

Hafif Robotik Kollar

Hafif robotik kollar, yeterli yük taşıma kapasitesini ve sağlamlığı korurken yapısal kütleyi azaltmak üzere tasarlanmıştır.

Aktüatörler hareketli yapının bir parçası olduğundan, eklem kütlesi kolun dinamik gereksinimlerini doğrudan etkiler.

Yüksek tork yoğunluğuna sahip harmonik aktüatör, tasarımcıların hareketli parçanın ağırlığını kontrol ederken yeterli eklem çıkışını korumalarına yardımcı olabilir.

Bu durum özellikle hafif 6 eksenli robot kolları ve kompakt endüstriyel manipülatörler için geçerlidir.

İnsansı Robotlar

İnsansı robotlar, eklem boyutuna ve ağırlığına ciddi kısıtlamalar getiriyor.

Omuz, dirsek, bilek, kalça, diz ve ayak bileği eklemlerinin tamamı insan benzeri bir vücut yapısına uygun olmalıdır.

Aktüatör boyutunun artırılması daha fazla tork sağlayabilir, ancak aynı zamanda uzuvun ağırlığını ve ataletini de artırabilir.

Bu nedenle, tasarımcılar kompakt eklem boyutları, hafif uzuvlar, yüksek yük taşıma kapasitesi/ağırlık oranları ve hızlı dinamik hareket elde etmeye çalıştıklarında yüksek tork yoğunluğu önem kazanır.

İşbirlikçi Robotlar

İşbirlikçi robotlar genellikle hafif mekanik yapılara ve kompakt eklem mimarilerine öncelik verir.

Eklem kütlesinin azaltılması, atalet momentini düşürmeye ve duyarlı hareket ile uyumlu davranış elde etmeyi kolaylaştırmaya katkıda bulunabilir.

Uzun kollu kobotlarda bu etki daha belirgin hale gelir çünkü distal eklemlerin kütlesi, proksimal eklemlerin maruz kaldığı yüke katkıda bulunur.

Tıbbi Robotik Kollar

Tıbbi robotik sistemler, oldukça kısıtlı ortamlarda çalışabilir.

Cerrahi veya tıbbi bir robotik kol, kompakt yapısını ve hassas hareketini korurken hastanın etrafında birden fazla eklemi konumlandırmak zorunda kalabilir.

Bazı sistemlerde, maksimum torku artırmaktan ziyade bağlantı boyutlarını küçültmek daha önemlidir.

Aktüatörün, yüksek konumlandırma doğruluğunu, düşük boşluğu, düzgün hareketi ve düşük titreşimi korurken, çok küçük bir montaj alanı içinde yeterli tork sağlaması gerekebilir.

Muayene Robotları ve Muayene Manipülatörleri

Denetim robotlarının sıklıkla geleneksel endüstriyel robotların ulaşamayacağı alanlara girmesi gerekir.

Örnekler arasında endüstriyel boru hatları, uçak yapıları, motorlar, basınçlı kaplar, dar ekipman odaları ve karmaşık mekanik aksamlar yer almaktadır.

Bu uygulamalarda, büyük bir aktüatör robotun hedef alana ulaşmasını fiziksel olarak engelleyebilir.

Mühendislik gereksinimi şu şekilde olur:

Minimum alanda maksimum bağlantı kapasitesi.

İşte bu noktada hacme dayalı tork yoğunluğu özellikle önem kazanıyor.

Kompakt bir harmonik aktüatör, gerekli redüksiyonu ve çıkış torkunu sağlarken, küçük bir eklem zarfının korunmasına da yardımcı olabilir.

Havacılık ve Uzay Robotik Kolları

Havacılık ve uzay uygulamalarında kütleye olağanüstü önem verilir.

Bir uzay aracının taşıdığı her ek kilogram, fırlatma maliyetini, yapısal tasarımı, enerji tüketimini veya yük taşıma kapasitesini etkileyebilir.

Aynı zamanda, robotik manipülatörlerin konuşlandırma, konumlandırma, kenetleme, inceleme ve bakım görevleri için yeterli torka ihtiyaçları vardır.

Bu durum, yüksek tork-ağırlık oranlarına olan ihtiyacı önemli ölçüde artırır.

Bu nedenle, havacılık ve uzay manipülatörleri için aktüatör kütlesi, tork kapasitesi, güvenilirlik, termal özellikler ve mekanik ömür ile birlikte değerlendirilmelidir.

Mobil Manipülatörler

Mobil manipülatör, hareketli bir platformu robotik bir kolla birleştirir.

Bu durum, aktüatör ağırlığı ile araç performansı arasında benzersiz bir ilişki yaratır.

Daha ağır bir kol, taşıma kapasitesini artırabilir, ağırlık merkezini değiştirebilir, enerji tüketimini artırabilir ve hareket sırasında dinamik dengeyi etkileyebilir.

Yüksek tork yoğunluğuna sahip bir mafsal modülü, gerekli yük taşıma kapasitesini korurken robotik kolun kütlesini azaltmaya yardımcı olabilir.

Tırmanan ve Duvara Monte Edilen Robotlar

Tırmanma robotları ve duvara monte edilmiş inceleme sistemlerinde, aktüatör kütlesi ile robot performansı arasında doğrudan bir ilişki vardır.

Robotun, duruşunu korumak ve manipülasyon işlemlerini gerçekleştirmek için yeterli eklem torku üretirken kendi ağırlığını taşıması gerekebilir.

Gereksiz aktüatör kütlesinin azaltılması, tırmanma mekanizmasına binen yükü azaltabilir.

Bu uygulamalarda, yüksek tork yoğunluğu, daha kompakt ve verimli bir genel mekanik mimariye katkıda bulunabilir.

Sualtı Robotik Kolları

Sualtı manipülatörleri, karasal robotlardan farklı kısıtlamalarla karşı karşıyadır.

Sualtı ortamında alet taşırken veya nesnelerle etkileşimde bulunurken, sınırlı araç alanları içinde faaliyet göstermeleri gerekebilir.

Aktüatör, kompakt yapısını ve uygun çevresel korumasını korurken yeterli çıkış torku sağlamalıdır.

Uzaktan kumandalı araçlarda ve otonom su altı sistemlerinde, aktüatör boyutunu ve ağırlığını azaltmak, mekanik entegrasyonu da basitleştirebilir.

Sualtı robotik eklemlerinde ise tork yoğunluğu her zaman sızdırmazlık, korozyon direnci, basınç toleransı, termal yönetim ve uzun vadeli güvenilirlik ile birlikte değerlendirilmelidir.

Özel Amaçlı ve Tehlikeli Ortam Robotik Kolları

Bazı robot kolları, geleneksel robot mimarilerinin kullanımının zor olduğu ortamlar için tasarlanmıştır.

Bunlar arasında nükleer inceleme robotları, patlamaya karşı korumalı robotik sistemler, yüksek sıcaklık inceleme sistemleri, tehlikeli alan manipülatörleri ve uzaktan bakım robotları yer alabilir.

Ortak özellik, mekanik mimarinin çok sınırlı kurulum alanına sahip olabilmesidir.

Bu nedenle aktüatörün, robotun fiziksel yapısının baskın bir parçası haline gelmeden yeterli torku sağlaması gerekir.

Bu uygulamalar için, kompakt bir harmonik aktüatör, yüksek düzeyde entegre edilmiş bir eklem mimarisinin parçası olarak düşünülebilir.

Kol uzadıkça tork yoğunluğunun önemi neden artar?

Tork yoğunluğunun önemi tüm eklemlerde aynı değildir.

Tipik bir eklemli kolda, distal eklemler ve proksimal eklemlerin farklı gereksinimleri vardır.

El bileği ekleminin öncelikle uç efektör ve taşıma yüküyle ilişkili yükü aşması gerekebilir.

Ancak, bir omuz veya taban eklemi, aşağı yöndeki yapının neredeyse tamamını desteklemek zorunda kalabilir.

Bu, distal bileşenlerin kütlesinin azaltılmasının katlayıcı bir etkiye sahip olabileceği anlamına gelir.

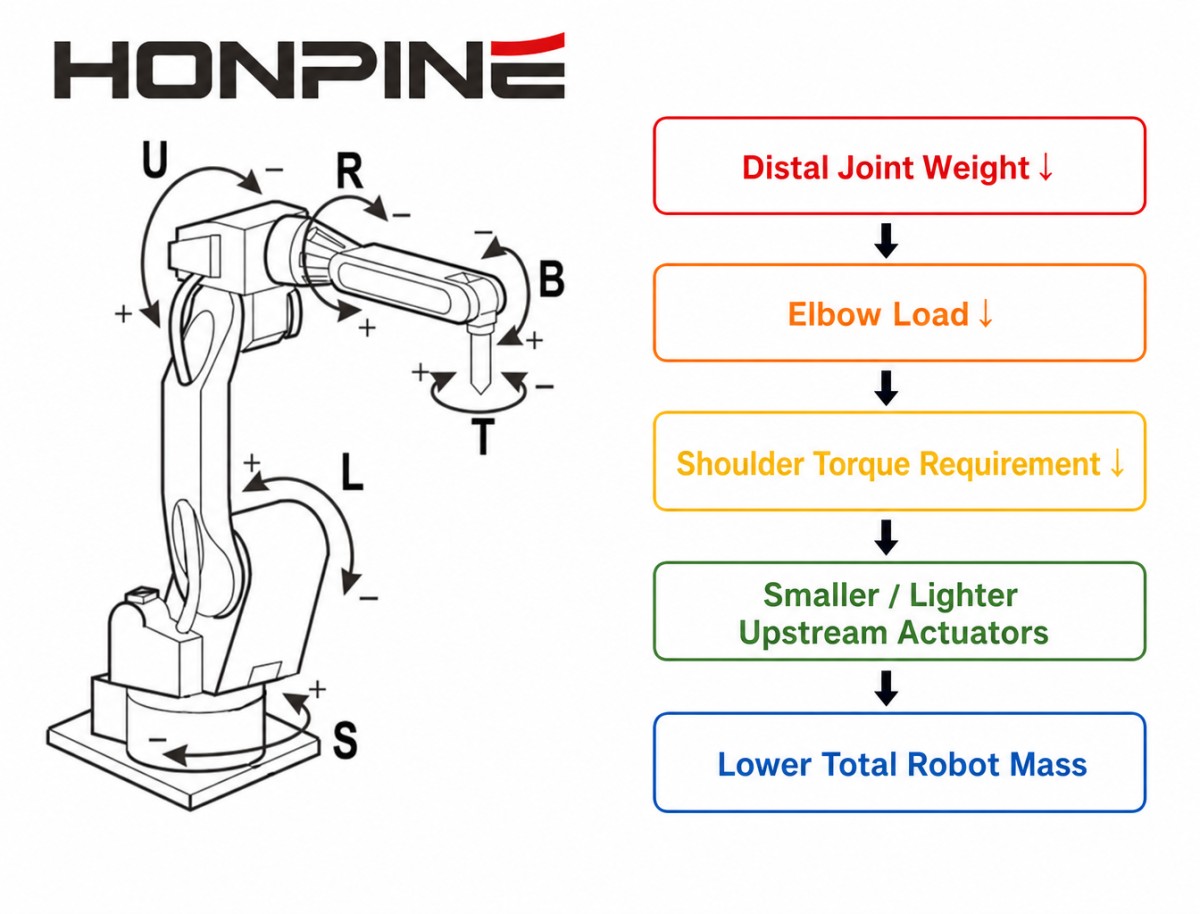

Daha düşük bilek aktüatör kütlesi → daha düşük dirsek yükü → daha düşük omuz yükü → potansiyel olarak daha küçük yukarı akış aktüatörleri → daha düşük toplam kol kütlesi

Bu, tork yoğunluğunun yalnızca tek tek eklem düzeyinde değil, sistem düzeyinde de değerlendirilmesinin en önemli nedenlerinden biridir.

En yüksek tork yoğunluğuna sahip aktüatör, her eksen için otomatik olarak en iyi seçim değildir.

Ancak ağırlığa duyarlı bir robotik mimaride, distal eklemlerdeki tork yoğunluğunun iyileştirilmesi, ilerleyen dönemlerde önemli faydalar sağlayabilir.

Tork Yoğunluğu Mekanik Paketlemeyle de İlişkilidir

Kütle, kısıtlamalardan sadece biridir.

Birçok özel robotik kolda, eklemin fiziksel boyutları da aynı derecede önemlidir.

Robotik bir eklemin silindirik bir bağlantının içine, kablo yönlendirme kanalının etrafına, içi boş bir yapısal elemanın içine, insan benzeri bir uzvun içine, tıbbi bir aletin içine veya dar bir muayene mekanizmasının içine sığması gerekebilir.

Bu durum, birim hacim başına torku kullanışlı bir mühendislik ölçütü haline getiriyor.

Yüksek tork yoğunluğuna sahip harmonik aktüatör, tasarımcıların daha yüksek tork elde etmek için tüm eklemi büyütmek zorunda kalmalarını önlemeye yardımcı olabilir.

Bunun yerine, tasarımcı mevcut alanı gerçek mekanik gereksinimler doğrultusunda optimize edebilir.

Bu özellik, robotun yeterli eklem çıkışı sağlarken aynı zamanda küçük bir dış çapı koruması gerektiği durumlarda özellikle değerlidir.

Entegre Harmonik Aktüatörler Neden Ayrı Bileşenlerden Daha Değerli Olabilir?

Geleneksel bir robotik eklem, ayrı bileşenler olarak servo motor, harmonik redüktör, enkoder, fren, sürücü, rulmanlar ve gövde kullanabilir.

Entegre harmonik bağlantı modülü, bu işlevlerin çoğunu tek bir mühendislik ürünü montajda birleştirir.

Bu, mekanik entegrasyonu, elektrik kablolamasını, enkoder kurulumunu, motor-redüktör hizalamasını, bağlantı paketlemesini ve sistem devreye almayı basitleştirebilir.

Daha da önemlisi, entegrasyon, aktüatör tasarımcısına genel paket üzerinde daha fazla kontrol imkanı sağlar.

Bağımsız bileşenleri seçip birbirine bağlamak yerine, motor, redüktör, geri besleme sistemi, rulmanlar, gövde ve elektronik aksamlar ortak bir bağlantı mimarisi etrafında tasarlanabilir.

Bu, aşağıdakiler arasındaki ilişkinin optimize edilmesine yardımcı olabilir:

Çıkış torku ↔ kütle ↔ hacim ↔ kontrol kabiliyeti

Bu ilişki, özellikle aktüatörün kendisinin eklemin yapısal bir parçası haline geldiği modern robotik kollar için son derece önemlidir.

Mühendisler, harmonik mafsal modülü seçerken tork yoğunluğunu nasıl değerlendirmelidir?

Tork yoğunluğu tek başına değerlendirilmemelidir.

Nominal ve Tepe Torku

Aktüatör öncelikle bağlantının gerçek sürekli ve tepe tork gereksinimlerini karşılamalıdır.

Aktüatör gerekli çalışma döngüsünü karşılayamıyorsa, yüksek tork yoğunluğunun hiçbir anlamı yoktur.

Aktüatör Kütlesi

Hafif ve hareketli robotik sistemlerde, toplam eklem kütlesi, tüm kolun performansını büyük ölçüde etkileyebilir.

Paket Hacmi

Kompakt veya özel amaçlı robotik kollar için, eklemin dış boyutları kütleden daha zor bir kısıtlama olabilir.

İndirgeme Oranı

Uygun bir redüksiyon oranı, motor hızını ve torkunu robotik eklemin gereksinimlerine uyarlamaya yardımcı olabilir.

Geri Tepme ve Konumlandırma Doğruluğu

Yüksek tork yoğunluğu, uygulamanın gerektirdiği hassasiyetten ödün verilmesi pahasına elde edilmemelidir.

Termal Performans

Kompakt bir aktüatörün ısı dağıtımı için sınırlı bir yüzey alanı vardır.

Bu nedenle, tork yoğunluğu, sürekli tork kapasitesi ve termal davranışla birlikte değerlendirilmelidir.

Dinamik Performans

Hızlı ivmelenen robotlar için tepe torku, yansıyan atalet, hız ve tepki özellikleri önem kazanır.

Entegrasyon Seviyesi

Motoru, harmonik redüktörü, enkoderi, freni ve sürücüyü entegre eden bir aktüatör, ayrı ayrı bileşenlere kıyasla paketleme avantajları sunabilir.

Kurulum Kısıtlamaları

Mevcut çap, eksenel uzunluk, içi boş şaft gereksinimleri, kablo yönlendirmesi ve montaj yapısı gibi hususların tümü dikkate alınmalıdır.

Gerçek Çalışma Koşulları

Doğru aktüatör, tek bir katalog tork değerine göre değil, gerçek yük profiline, çevrim süresine, ivmeye, çalışma sıcaklığına, görev döngüsüne ve beklenen kullanım ömrüne göre belirlenir.

Yüksek Tork Yoğunluğu, Mümkün Olan En Küçük Aktüatör Anlamına Gelmez

Yaygın bir yanlış anlamadan kaçınmak önemlidir.

Tork yoğunluğu optimizasyonunun amacı, aktüatörü olabildiğince küçük hale getirmekten ibaret değildir.

Son derece kompakt olmasına rağmen ısıyı dağıtamayan, gerekli sürekli yüke dayanamayan veya yeterli kullanım ömrü sağlayamayan bir aktüatör, başarılı bir yüksek performanslı çözüm değildir.

Robotik eklem tasarımı için daha anlamlı hedef şudur:

Kabul edilebilir kütle, hacim, ısı ve güvenilirlik sınırları içinde maksimum kullanılabilir tork kapasitesi.

Bu ayrım, özellikle endüstriyel robotik sistemler için büyük önem taşımaktadır.

Bir bağlantı noktasının binlerce saat boyunca kesintisiz çalışması gerekebilir. Bu nedenle mühendisler, tork yoğunluğunu taşıma kapasitesi, dişli mukavemeti, termal yönetim, motor performansı, yağlama, yapısal rijitlik ve dayanıklılık ile dengelemelidir.

Tork yoğunluğu robot-sistem düzeyinde dikkate alınmalıdır.

Harmonik eklem modülünü değerlendirmenin en faydalı yolu şu soruyu sormak değildir:

“Bu aktüatörün tork yoğunluğu yüksek mi?”

Bunun yerine şunu sorun:

“Bu aktüatör robotik kolun tamamını nasıl etkiliyor?”

Daha hafif ve daha kompakt bir bağlantı, potansiyel olarak daha hafif bağlantılar, daha küçük yukarı akış aktüatörleri, daha düşük yapısal yükler, daha yüksek yük-ağırlık oranları, daha düşük hareket ataleti, daha küçük robot boyutları, daha fazla mekanik esneklik ve kısıtlı alanlara daha kolay entegrasyon sağlayabilir.

Dolayısıyla, aktüatör tork yoğunluğu, tüm robotun mekanik mimarisini etkileyebilir.

Bu nedenle, robotlar daha hafif, daha uzun, daha kompakt ve uygulamaya daha özel hale geldikçe bu parametre giderek daha önemli hale geliyor.

İnsansı Robotlardan Özel Robotik Kollara

Tork yoğunluğu genellikle insansı robotlar bağlamında tartışılır, ancak mühendislik açısından önemi çok daha geniş bir alana yayılır.

Robotik kolun, aktüatör boyutunun veya kütlesinin aşırı büyümesine izin vermeden önemli miktarda eklem torku üretmesi gerektiği durumlarda da aynı tasarım mantığı geçerlidir.

Bunlara insansı robotlar, işbirlikçi robotlar, hafif endüstriyel kollar, tıbbi manipülatörler, inceleme robotları, havacılık ve uzay manipülatörleri, mobil manipülatörler, su altı robotları, tırmanma robotları ve özel robotik kollar dahildir.

Bu robotların yapıları ve çalışma ortamları çok farklı olsa da, ortak bir tasarım zorluğuyla karşı karşıyalar:

Eklem aktüatörü, sınırlı bir sistem çerçevesi içinde yeterli mekanik kapasite sağlamalıdır.

Bazı robotlar için en önemli kısıtlama kütledir.

Kimileri için ise bu, çaptır.

Diğerleri için ise ısı dağılımı, yük taşıma kapasitesi, erişim mesafesi veya mekanik entegrasyon önemlidir.

Tork yoğunluğu, aktüatörün mevcut fiziksel sınırlarını kullanılabilir çıkış torkuna ne kadar etkili bir şekilde dönüştürdüğünü değerlendirmek için kullanışlı bir yöntem sağlar.

Çözüm

Robotik eklem tasarımında, tek başına nominal tork değeri tüm resmi göstermez.

Bir robot kolunun hafif, kompakt, uzun erişimli, hareketli olması veya dar ortamlarda çalışabilmesi gerektiğinde, çıkış torku, aktüatör kütlesi ve aktüatör hacmi arasındaki ilişki giderek daha önemli hale gelir.

Bu nedenle, harmonik mafsal modülü veya harmonik aktüatör değerlendirilirken tork yoğunluğu önemli bir parametredir.

Yüksek tork yoğunluğu, robot tasarımcılarının aktüatör boyutunu veya kütlesini gereksiz yere artırmadan yeterli eklem çıkışı elde etmelerine yardımcı olabilir. Bu avantaj, özellikle hafif robot kolları, mobil manipülatörler, tıbbi robotlar, muayene sistemleri, havacılık ve uzay mekanizmaları, su altı robotları, tırmanma robotları ve diğer özel robot platformlarında önemli hale gelir.

Bu uygulamalar için doğru soru basitçe şu değildir:

"Bu bağlantı noktası ne kadar tork üretiyor?"

Şöyledir:

"Robotik sistemin tamamının boyut, ağırlık, termal ve mekanik kısıtlamaları dahilinde, eklem ne kadar tork sağlayabilir?"

İşte bu noktada tork yoğunluğu anlamlı bir mühendislik parametresi haline gelir ve kompakt, entegre bir harmonik mafsal modülü önemli bir tasarım avantajı sağlayabilir.
