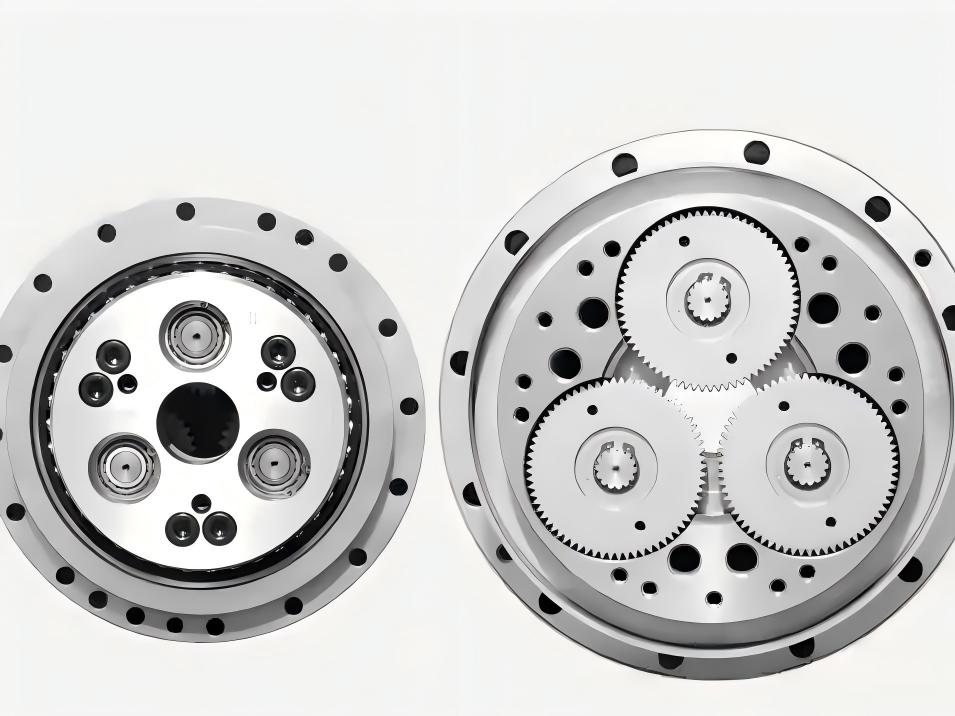

Endüstriyel Robotlar için RV Redüktör: Farklı Uygulamalarda Yük, Hassasiyet ve Hizmet Ömrü Nasıl Eşleştirilir

giriiş

Bir RV şanzımanı, yüksek oranlı bir aktarım bileşeninden çok daha fazlasıdır. Endüstriyel robotlarda, şanzıman konumlandırma doğruluğunu, yapısal rijitliği, titreşimi, dinamik tepkiyi ve nihayetinde tüm robot ekleminin hizmet ömrünü doğrudan etkiler. Robotik uygulamalar geleneksel alma-yerleştirme işlemlerinden kaynak, paletleme, işleme, montaj ve diğer yüksek yük süreçlerine doğru ilerledikçe, bir RV şanzımanına yönelik gereksinimler giderek uygulamaya özgü hale gelmektedir.

Düşük hızda çalışan bir taşıma robotunda iyi performans gösteren bir dişli kutusu, sürekli dış yüklere maruz kalan bir işleme robotu için doğru seçim olmayabilir. Benzer şekilde, yalnızca nominal tork değerine göre seçilen bir redüktör, robot sık sık hızlanma, yavaşlama, acil duruşlar ve değişen yükler yaşadığında yeterli yorulma ömrü sağlamayabilir.

Bu nedenle , karavan şanzımanı seçimi tek bir tork değerine değil, tüm çalışma yükü yelpazesine göre yapılmalıdır.

Robot üreticileri ve otomasyon ekipmanı geliştiricileri için kilit soru sadece "Hangi RV dişli kutusu en yüksek torka sahiptir?" değil, daha ziyade: RV dişli kutusu, robotun gerçek hareket profiline, yük özelliklerine, hassasiyet gereksinimlerine, kurulum yapısına ve beklenen kullanım ömrüne nasıl uyarlanmalıdır?

Bu makale, RV şanzımanının farklı robotik uygulamalardaki rolünü inceliyor, yük spektrum analizinin şanzıman güvenilirliği için neden önemli olduğunu açıklıyor ve farklı iletim ve aktüatör teknolojilerinin daha uygun hareket çözümleri oluşturmak için nasıl birleştirilebileceğini gösteriyor.

RV tipi şanzımanlar neden endüstriyel robot uygulamalarında yaygın olarak kullanılır?

Endüstriyel robotlar, sıradan dönen makinelerden çok farklı mekanik koşullar altında çalışır. Bir robot eklemi, ağır bir kolu tekrar tekrar hızlandırabilir, aniden durabilir, yön değiştirebilir, yük altında statik bir pozisyonu koruyabilir ve ardından aynı hareketi binlerce veya milyonlarca kez tekrarlayabilir.

Bu nedenle şanzımanın yalnızca yüksek bir redüksiyon oranı sağlaması değil, aynı zamanda yeterli burulma rijitliği, yük kapasitesi, konumlandırma performansı ve yorulma direnci de sağlaması gerekir.

RV dişli kutusunun mekanik mimarisi, özellikle yüksek yük taşıyan robotik eklemler için uygundur çünkü azaltma mekanizması iletilen yükü birden fazla temas noktasına dağıtır. Bu, RV dişli kutularının nispeten kompakt bir yapıda yüksek tork kapasitesi ve yüksek burulma rijitliği elde etmesini sağlar.

Bu özellikler, eklemin istikrarlı konumlandırma performansını korurken önemli dış yüklere dayanması gereken robot eksenlerinde RV dişli kutularını özellikle değerli kılmaktadır.

Örneğin, kaynak, paletleme, malzeme taşıma, döküm ve işleme gibi işlemlerde kullanılan büyük endüstriyel robotlar, robot kolunun çalışma sırasında oluşan tepki kuvvetlerine dayanması gerektiğinden, genellikle yüksek mekanik rijitliğe ihtiyaç duyarlar. Bu uygulamalarda, dişli kutusu sadece motor hızını düşürmekten sorumlu değildir; robotun yapısal rijitliğinin önemli bir parçası haline gelir.

Bu, harmonik dişli kutuları, planet dişli kutuları ve entegre robot eklem motorları giderek yaygınlaşsa bile, RV dişli kutularının ağır hizmet tipi endüstriyel robotikte önemli bir rol oynamaya devam etmesinin nedenlerinden biridir.

Farklı Robot Uygulamaları Farklı Karavan Şanzıman Gereksinimleri Yaratır mı?

Her endüstriyel robot için en uygun tek bir RV şanzıman spesifikasyonu yoktur. Doğru konfigürasyon, robotun nasıl kullanıldığına büyük ölçüde bağlıdır.

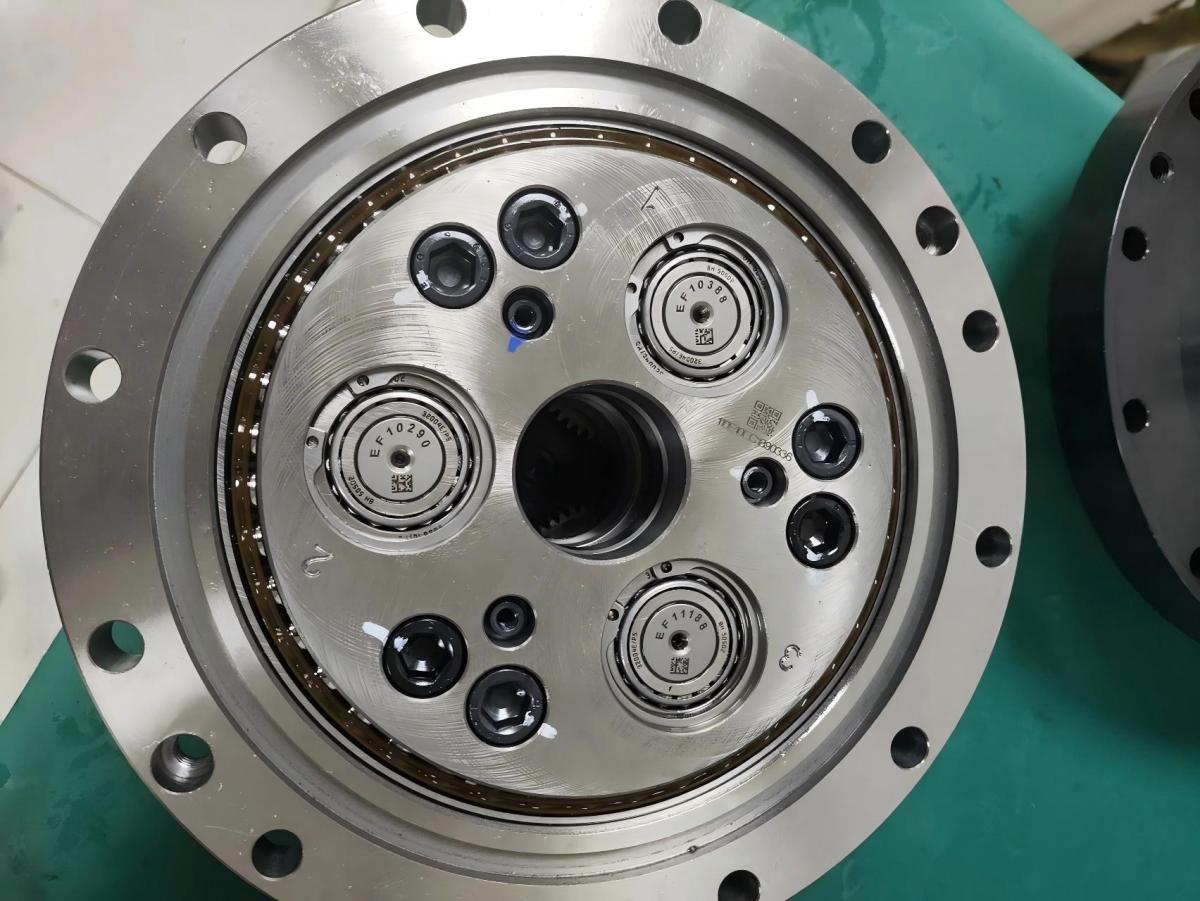

Yüksek yük kapasiteli malzeme taşıma ve paletleme uygulamalarında, en önemli gereksinim genellikle büyük ve sürekli değişen yüklere dayanabilme yeteneğidir. Robot ağır bir yük taşırken, kolun kendisi de eklem üzerinde önemli bir moment yükü oluşturabilir. Sık hızlanma ve yavaşlama, dişli kutusunun maruz kaldığı anlık torku daha da artırabilir.

Bu uygulamalar için, yalnızca robotun nominal yük kapasitesine dayanarak bir RV dişli kutusu seçmek, yetersiz bir güvenlik marjına yol açabilir. Gerçek eklem torku, yük kapasitesi, kol geometrisi, ivme, yavaşlama, duruş ve dış kuvvetlerden hesaplanmalıdır.

Kaynak robotları farklı bir gereksinim yaratır. Paletleme robotlarına kıyasla taşıma kapasitesi nispeten düşük olsa da, robot sıklıkla hızlı yön değişiklikleriyle tekrarlayan yörüngeler gerçekleştirir. Uç elemanlarda küçük mekanik hataların birikmesi nedeniyle konumlandırma kararlılığı ve tekrarlanabilirliği özellikle önemli hale gelir.

İşleme ve kesme uygulamaları, dişli kutusu rijitliğine daha da büyük talepler getirir. Dış kesme kuvvetleri robot yapısı üzerinden iletilir ve nihayetinde mafsal iletimine ulaşır. Bu koşullar altında, yetersiz burulma veya eğilme rijitliği, konumlandırma sapmalarına, titreşime ve işleme kalitesinin bozulmasına neden olabilir.

Montaj ve hassas taşıma işlemlerinde yük daha düşük olabilir, ancak konumlandırma performansı daha önemli hale gelir. Bu uygulamalarda, mühendislerin her bir eksen için RV dişli kutusu, harmonik redüktör veya entegre robot eklem motorunun hangisinin daha uygun olduğunu değerlendirmeleri gerekebilir.

Bu uygulama tabanlı yaklaşım, sadece redüktör kataloglarını karşılaştırmaktan daha kullanışlıdır.

Karavan şanzımanı seçimi, gerçek yük spektrumundan başlamalıdır.

Şanzıman seçiminde yapılan en yaygın hatalardan biri, tasarım girdisi olarak yalnızca maksimum veya nominal torkun kullanılmasıdır.

Bir robot sürekli olarak sabit bir torkta çalışmaz. Tipik bir çalışma döngüsü sırasında, eklem düşük yük hareketi, ivmelenme, sabit hızda çalışma, yavaşlama, yön değiştirme, statik bekleme ve ara sıra yüksek yük veya darbe koşullarıyla karşılaşabilir.

Sonuç olarak, şanzıman tek bir yük noktası yerine bir yük spektrumuna maruz kalır.

Dolayısıyla, pratik bir RV şanzıman değerlendirmesi, tork genliği, ortalama tork, çalışma frekansı, dönüş hızı, görev döngüsü ve beklenen kullanım ömrü boyunca tekrar sayısı arasındaki ilişkiyi dikkate almalıdır.

Örneğin, 6.000 saatlik çalışma süresi için tasarlanmış bir endüstriyel robot, ömrü boyunca milyonlarca yük döngüsüne maruz kalabilir. Nominal tork altında yapılan kısa süreli bir test, bu çalışma koşulunu tam olarak temsil edemez.

Mühendislik açısından zorluk, sınırlı gerçek dünya veya simüle edilmiş çalışma verilerini temsili bir ömür boyu yük spektrumuna dönüştürmek ve ardından bu spektrumu şanzıman yorulma analizi ve hızlandırılmış ömür testi için kullanmaktır.

Bu yaklaşım, mühendislerin birbirine zıt iki sorundan kaçınmasına yardımcı olur: maliyeti ve ağırlığı artıran aşırı tasarım payları ve şanzımanın erken arızalanmasına yol açan yetersiz paylar.

Karavan şanzımanlarının güvenilirliği için ömür boyu yük spektrumu neden önemlidir?

Robotun gerçek yük ölçümleri genellikle birkaç saat veya birkaç çalışma döngüsü boyunca toplanırken, dişli kutusunun hedef kullanım ömrü birkaç bin saat olabilir.

Ölçüm süresi ile tasarım ömrü arasındaki fark, ömür boyu yük spektrumu analizinin önem kazandığı noktadır.

Süreç genellikle ölçülen veya simüle edilen tork-zaman verileriyle başlar. Daha sonra veriler temizlenebilir, farklı çalışma koşullarına göre bölümlere ayrılabilir, istatistiksel olarak analiz edilebilir ve temsili bir yük spektrumuna dönüştürülebilir.

Yağmur akışı sayımı, farklı genliklere ve ortalama değerlere sahip tork döngülerini belirlemek için kullanılabilir. İstatistiksel dağıtım yöntemleri daha sonra farklı yük seviyelerinin sıklığını tahmin etmeye yardımcı olabilirken, aşırı değer analizi nadiren meydana gelen ancak potansiyel olarak hasar verici yüksek yük olaylarını değerlendirmek için kullanılabilir.

Elde edilen spektrum daha sonra bir karavan şanzımanı için test programına dönüştürülebilir.

Bu durum, özellikle endüstriyel robotlar için önemlidir çünkü nadir görülen yüksek yük olayları, yorulma hasarı üzerinde orantısız bir etkiye sahip olabilir. Acil duruşlar, çarpışma sonrası toparlanma, hızlı ivmelenme, ağır yük taşıma ve aşırı robot pozisyonları nadiren meydana gelebilir, ancak ömür boyu güvenilirliği değerlendirirken bunlar göz ardı edilemez.

Bu nedenle, dişli kutusu üreticileri ve robot OEM'leri için amaç, yalnızca bir RV dişli kutusunun sabit yük dayanıklılık testinden sağ çıktığını göstermek değildir. Daha anlamlı soru, testin dişli kutusunun gerçek hizmet yükü spektrumunun önemli özelliklerini yeniden üretip üretmediğidir.

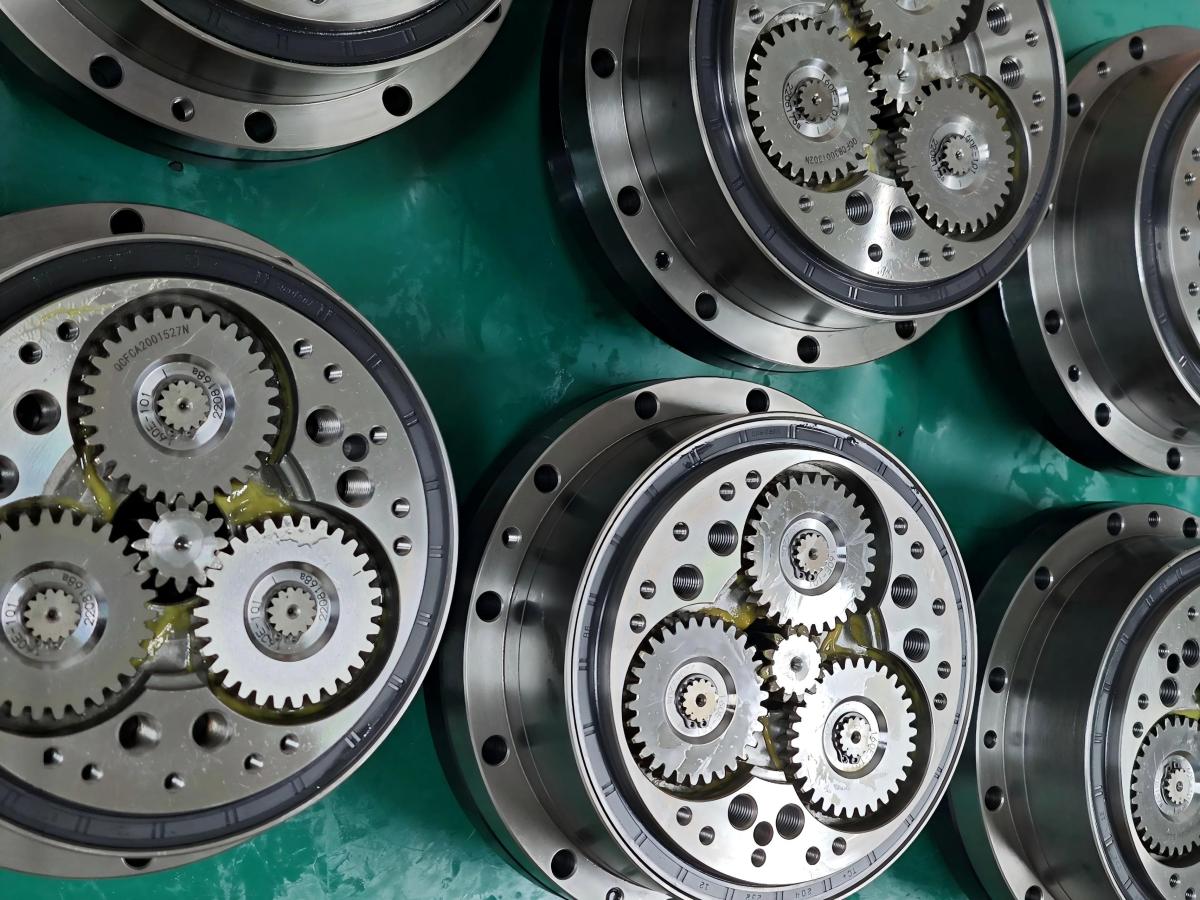

Ağır hizmet tipi robotlarda RV şanzımanının en önemli avantajlarından biri yüksek rijitliğidir.

Ağır sanayi robotları için mekanik rijitlik, tork kapasitesi kadar önemlidir.

Robot kolu büyük bir yük altında hareket ettiğinde, şanzımanın çıkış mili sadece dönme torkuna değil, aynı zamanda radyal kuvvetlere, eksenel kuvvetlere ve devrilme momentlerine de maruz kalır. Şanzıman ve mekanik yapı içindeki herhangi bir elastik deformasyon, uç elemanın konumunu etkileyebilir.

Bu durum özellikle işleme, taşlama, parlatma, kaynak ve yüksek yük taşıma kapasitesine sahip montaj gibi uygulamalarda belirgin hale gelir.

RV şanzıman mimarisinin yüksek rijitlik özellikleri, onu bu koşullar için oldukça uygun hale getirir. Doğru seçilmiş bir RV şanzımanı, tekrarlanan dinamik hareketler sırasında istikrarlı şanzıman performansını korurken, yüksek yük altındaki robot eklemleri için gerekli mekanik desteği sağlayabilir.

Ancak, dişli kutusu rijitliği robot yapısından bağımsız olarak değerlendirilmemelidir. Gerçek eklem rijitliği, dişli kutusu, rulmanlar, gövde, motor bağlantısı, kol yapısı ve montaj arayüzü de dahil olmak üzere tüm mekanik zincire bağlıdır.

Bu nedenle, yüksek performanslı bir robot tasarlanırken, RV dişli kutusu seçimi ve robot yapısal tasarımı, iki bağımsız bileşen yerine tek bir mekanik sistem olarak ele alınmalıdır.

Karavan Şanzımanı mı, Harmonik Redüktör mü: Farklı Sorunlar Farklı Çözümler Gerektirir

RV dişli kutusu teknolojisi, özellikle yüksek yük ve yüksek rijitlik gerektiren robot eksenleri için caziptir, ancak her eklem için en iyi çözüm olmayabilir.

Harmonik redüktör, farklı bir mekanik mimariye sahiptir ve kompaktlık, ağırlık, yüksek redüksiyon oranı ve hassasiyet açısından avantajlar sunar. Bu da harmonik iletimi, kütle ve dönme ataletinin azaltılmasının kritik olduğu robot eklemleri için özellikle cazip hale getirir.

Örneğin, bilek, önkol, kafa veya diğer nispeten kompakt robot eklemleri, harmonik iletimin daha küçük boyutu ve daha düşük ağırlığından fayda sağlayabilir.

Öte yandan, bir RV şanzımanı, bağlantı noktasının yüksek dış yüklere dayanması ve yüksek yapısal rijitliği koruması gerektiğinde daha uygun olabilir.

Robot üreticileri farklı eklem mimarilerine sahip robotlar geliştirdikçe bu ayrım giderek daha önemli hale geliyor. Mühendisler, robotun tamamında aynı redüktör teknolojisini kullanmak yerine, her eksenin gereksinimlerine göre farklı aktarım teknolojileri seçebilirler.

Yüksek yük taşıyan endüstriyel robot eksenleri için, bir RV dişli kutusu gerekli rijitliği ve yük kapasitesini sağlayabilir. Kompakt hassas bağlantılar için ise, harmonik redüktör veya harmonik robot bağlantı motoru, ağırlık, tork yoğunluğu ve entegrasyon arasında daha iyi bir denge sunabilir.

Karavan Şanzımanından Entegre Robot Eklem Motoruna: Tasarım Felsefesi Değişiyor

Geleneksel robot eklem tasarımında motor, redüktör, enkoder, fren ve tahrik sistemi genellikle birbirinden ayrıdır. Bu mimari mühendislere önemli ölçüde esneklik sağlar, ancak aynı zamanda bileşen, arayüz, kablo ve montaj süreçlerinin sayısını da artırır.

Entegre robot eklem motorlarının geliştirilmesi bu yaklaşımı değiştiriyor.

Motor ve dişli kutusunu ayrı ayrı seçip daha sonra ek geri bildirim ve tahrik elektroniğini entegre etmek yerine, entegre bir bağlantı modülü, birden fazla işlevi standartlaştırılmış bir mekanik ve elektrik ünitesinde birleştirir.

Robot üreticileri için bu, geliştirme karmaşıklığını azaltabilir ve entegrasyon süresini kısaltabilir.

Bu fark, özellikle özelleştirilmiş robotlar, hafif manipülatörler, tıbbi robotlar, araştırma platformları ve yeni robotik mimariler geliştiren şirketler için önemlidir. Bu uygulamalar genellikle sınırlı mühendislik kaynaklarına sahiptir ve tüm eklem mimarisini sıfırdan yeniden tasarlamaya vakit ayıramazlar.

HONPINE'nin entegre mafsal çözümleri bu gereksinime göre tasarlanmıştır. Uygulamaya bağlı olarak, mühendisler motor, şanzıman, enkoder, sürücü, fren, tork algılama ve iletişim fonksiyonlarının farklı kombinasyonlarına sahip harmonik mafsal modüllerini değerlendirebilirler.

Bu, geleneksel bir RV şanzıman + servo motor mimarisinin hedef robot için çok büyük, ağır veya karmaşık hale geldiği durumlarda bir alternatif sunar.

Hafif robot uygulamaları neden farklı bir eklem mimarisine ihtiyaç duyabilir?

Robotlar küçüldükçe, daha hareketli hale geldikçe ve insan odaklı hale geldikçe ağırlık giderek daha önemli hale geliyor.

Bir bağlantı noktasının kütlesini azaltmak, sadece o bağlantı noktasının kendi ağırlığını azaltmakla kalmaz, aynı zamanda yukarı akış yönündeki bağlantı noktalarının taşıdığı yükü de azaltabilir.

Bu durum robot tasarımında zincirleme bir etki yaratır.

Örneğin, bilek ekleminin ağırlığının azaltılması, dirsek ekleminin taşıma kapasitesini azaltabilir. Dirsek ekleminin kütlesinin azaltılması ise omuz ekleminin gerektirdiği torku azaltabilir. Sonuç olarak, hafif eklem mimarisi, tüm robotik kolun boyutlandırılmasını etkileyebilir.

Bu, robot eklemlerinin her birini büyük bir RV şanzımanıyla değiştirmenin her zaman verimli bir çözüm olmamasının nedenlerinden biridir.

Hafif veya kompakt robotlar için, entegre harmonik robot eklem motoru, yüksek tork yoğunluğunu daha kompakt bir mekanik yapıyla birleştirebilir. Örneğin, HONPINE'nin TCHL serisi, eklem hacmi ve ağırlığının oldukça kısıtlı olduğu, aynı zamanda kuvvet geri beslemesi ve entegre kablolamanın da önemli olduğu uygulamalara odaklanmaktadır.

Çıkış torku algılama özelliği, robotun yalnızca konum kontrolüne değil, aynı zamanda kuvvet kontrolüne de ihtiyaç duyduğu durumlarda özellikle değerlidir.

Tork Algılama, Robot Eklemlerine Yeni Bir Zeka Katmanı Ekliyor

Geleneksel robot eklemleri öncelikle konum ve hız geri bildirimine odaklanır. Bununla birlikte, birçok yeni robotik uygulama, robotun ortama ne kadar kuvvet uygulandığını anlamasını gerektirir.

Bu durum, işbirlikçi robotlar, tıbbi robotlar, kuvvet kontrollü montaj, parlatma, yüzey inceleme ve birçok yeni ortaya çıkan somutlaştırılmış zeka uygulaması için önemlidir.

Entegre bir tork sensörü, kontrol ünitesinin eklemin gerçek yük durumu hakkında bilgi edinmesini sağlar. Konum geri bildirimiyle birleştirildiğinde, robot daha gelişmiş kuvvet-konum kontrol stratejilerini uygulayabilir.

Bu durum, eklemin rolünü basit bir hareket iletim bileşeninden bir algılama ve harekete geçirme platformuna dönüştürüyor.

HONPINE'ın TCHL harmonik mafsal modülü, tork sensörünü mafsal mimarisine entegre ederken aynı zamanda kabloları ve konektörleri de entegre eder. Bu yaklaşım, mühendislerin mafsalın dış boyutlarını önemli ölçüde artırmadan kuvvet geri beslemesi eklemeleri gerektiğinde özellikle kullanışlıdır.

Robot üreticileri için bu, harici bir tork sensörü takarken normalde gereken bazı mekanik ve elektriksel entegrasyon çalışmalarını ortadan kaldırabilir.

Çift enkoderler, robot eklem geri bildiriminin doğruluğunu artırabilir.

Geleneksel dişli kutusu tabanlı eklemleri entegre robot eklem motorlarıyla karşılaştırırken, kodlayıcı mimarisi de önemli bir faktördür.

Motor tarafında bulunan tek bir enkoder öncelikle motor dönüşünü ölçer. Kontrol ünitesi daha sonra iletim oranına göre çıkış konumunu tahmin eder.

Ancak, gerçek çıkış pozisyonu iletim esnekliği, burulma deformasyonu, montaj hataları ve diğer mekanik faktörlerden etkilenebilir.

Çift enkoderli bir yapılandırma, hem motor tarafına hem de çıkış tarafına geri bildirim sağlar. Motor tarafındaki enkoder yüksek hızlı rotor pozisyonu geri bildirimi sağlayabilirken, çıkış tarafındaki enkoder doğrudan eklemin gerçek çıkış pozisyonunu ölçer.

Bu iki sinyal arasındaki fark, mekanik şanzımanın durumu hakkında ek bilgi sağlar.

Yüksek hassasiyetli robotik uygulamalar için bu mimari, konum kontrolünü iyileştirmeye ve iletimle ilgili hataları telafi etmeye yardımcı olabilir.

Sektörde sıkça karşılaşılan bir yanlış anlamayı da açıklığa kavuşturmak önemlidir: bir harmonik redüktör sadece "sıfır boşluklu" olarak tanımlanmamalıdır. Pratik mühendislikte, harmonik transmisyonlar son derece düşük boşluk için tasarlanır ve belirtilen koşullar altında genellikle sıfıra yaklaşır; ancak gerçek transmisyon davranışı yine de elastik deformasyon, üretim toleransları, ön yükleme, yük yönü, sıcaklık ve çalışma koşullarından etkilenebilir.

Bu nedenle, yalnızca "sıfır boşluk" reklamı yapmak, gerçek bir robot ekleminin konumlandırma davranışını tam olarak açıklamaz.

Daha anlamlı bir mühendislik sorusu, komple bağlantının gerçek yük koşulları altında çıkış konumunu ne kadar doğru bir şekilde ölçebileceği ve kontrol edebileceğidir.

İşte bu noktada çift kodlayıcılar ve çıkış tarafı geri beslemesi önem kazanıyor.

Karavan Şanzımanı ile Entegre Robot Eklem Motoru Arasında Nasıl Seçim Yapılır?

Doğru seçim, robotun mimarisine ve önceliklerine bağlıdır.

Özellikle kaynak, paletleme, işleme, döküm veya malzeme taşıma gibi alanlarda önemli miktarda yük taşıyan büyük endüstriyel robotlar için, RV şanzımanının yüksek rijitliği ve yük taşıma kapasitesi onu uygun bir aktarma çözümü haline getirebilir.

Ağırlık, kurulum alanı, kablolama ve entegrasyon süresinin önemli kısıtlamalar olduğu kompakt robotik kollar için, entegre bir robot eklem motoru daha verimli bir çözüm sağlayabilir.

İşbirlikçi manipülasyon, tıbbi robotik, parlatma veya gelişmiş montaj gibi kuvvet etkileşimi gerektiren uygulamalar için, geleneksel motor ve redüktör kombinasyonundan ziyade çıkış tork sensörlü entegre bir mafsal daha uygun olabilir.

Yüksek hassasiyetli çıkış konumlandırması gerektiren uygulamalar için, çift kodlayıcı mimarisi, gerçek mekanik çıkışa daha yakın geri bildirim sağlayabilir.

Önemli olan nokta, evrensel olarak üstün bir şanzıman veya mafsal modülünün olmamasıdır. En iyi çözüm, belirli robotun mekanik ve kontrol gereksinimlerine uyan çözümdür.

HONPINE, Farklı Robot Mimarileri İçin Çoklu Eklem ve Aktarım Çözümleri Sunmaktadır.

Robot mimarileri daha çeşitlendikçe, tek bir iletim teknolojisi her uygulamayı verimli bir şekilde kapsayamaz.

HONPINE, RV dişli kutuları, harmonik redüktörler, planet redüktörler, harmonik robot eklem motorları, entegre harmonik eklem modülleri ve planet eklem modülleri de dahil olmak üzere çok sayıda hareket kontrol çözümü geliştirmektedir.

Bu, robot üreticilerinin her bir eklemin aynı teknolojiyi kullanmasını zorlamak yerine, her robot ekseninin gerçek gereksinimlerine göre iletim mimarisini değerlendirmelerine olanak tanır.

Yüksek yük taşıyan endüstriyel robot uygulamaları için, bir RV dişli kutusu, zorlu çalışma koşullarının gerektirdiği mekanik rijitliği ve yük kapasitesini sağlayabilir.

Kompakt hassas bağlantılar için harmonik transmisyon, yüksek redüksiyon oranı, kompakt boyutlar, düşük boşluk ve yüksek tork yoğunluğunun bir kombinasyonunu sunabilir.

Entegrasyonun daha önemli olduğu uygulamalar için, entegre bir robot eklem motoru, motor, redüktör, enkoder ve sürücü fonksiyonlarını daha kompakt bir çözümde birleştirebilir.

Kuvvet etkileşimi ve gelişmiş kontrol gerektiren uygulamalar için, entegre tork algılama özelliğine sahip bir eklem modülü, sistem entegrasyonunun karmaşıklığını daha da azaltabilir.

Bu nedenle HONPINE, geleneksel dişli kutusu tabanlı robot mimarilerinden yüksek düzeyde entegre edilmiş yeni nesil robotik eklemlere kadar robot geliştirmenin farklı aşamalarını destekleyebilir.

Robot eklem tasarımının geleceği, tek bir "en iyi" redüktörle ilgili değil.

Robotik alanındaki gelişmeler, eklem iletim sistemleri için giderek daha farklı gereksinimler ortaya çıkarıyor.

Ağır sanayi robotları yük taşıma kapasitesi ve rijitliğe öncelik verir. Hafif işbirlikçi robotlar kütle ve dinamik tepkiye öncelik verir. Tıbbi robotlar kompaktlık, hassasiyet ve güvenlik gerektirir. İnsansı robotlar yüksek tork yoğunluğu, düşük atalet, entegre algılama ve verimli güç kullanımı gerektirir. Özelleştirilmiş otomasyon ekipmanları, alışılmadık montaj yapıları, özel iletişim arayüzleri veya belirli çevresel uyarlamalar gerektirebilir.

Bu gereksinimler her zaman tek bir iletim mimarisiyle karşılanamayabilir.

Daha pratik yaklaşım, robot eklem çözümlerinden oluşan bir portföy oluşturmak ve her bir eklemin mekanik gereksinimlerine göre uygun mimariyi seçmektir.

Yüksek yük ve yüksek rijitlik gerektiren robotik uygulamalar için RV şanzımanı önemli bir çözüm olmaya devam etmektedir. Harmonik iletim, kompakt hassas eklemler için oldukça caziptir. Entegre robot eklem motorları, iletim, motor, algılama, geri besleme ve kontrol fonksiyonlarını daha eksiksiz bir eklem ünitesinde birleştirerek bir sonraki adımı atmaktadır.

Robot üreticileri için bu, sorunun yavaş yavaş "Hangi dişli kutusunu satın almalıyız?"dan "Bu robotun gereksinimlerini en iyi şekilde karşılayan eklem mimarisi hangisidir?"e dönüşmesi anlamına geliyor.

Bu değişim, özellikle yeni robot platformları geliştiren şirketler için büyük önem taşıyor.

Sonuç: Sadece şanzımanı değil, komple bağlantı çözümünü seçin.

Bir RV şanzımanı, robotun gerçek çalışma koşullarına göre değerlendirilmelidir; bu koşullar arasında yük kapasitesi, eklem torku, hız, ivme, dış kuvvetler, çalışma döngüsü, konumlandırma gereksinimleri, yapısal rijitlik ve beklenen kullanım ömrü yer alır.

Yüksek yük taşıyan endüstriyel robotlar için, RV dişli kutuları zorlu uygulamalar için gereken rijitliği ve yük kapasitesini sağlayabilir. Hafif ve kompakt robotik sistemler için ise harmonik iletim ve entegre robot eklem motorları, tork yoğunluğu, ağırlık, hassasiyet ve entegrasyon arasında daha iyi bir denge sağlayabilir.

Çıkış geri bildirimi, kuvvet algılama, entegre iletişim, frenleme ve tahrik elektroniği önem kazandığında, entegre bir mafsal modülü, yalnızca farklı bir şanzıman seçerek çözülemeyen sorunları çözebilir.

Bu nedenle HONPINE tek bir şanzıman mimarisine odaklanmaz. RV dişli kutuları, harmonik redüktörler, planet redüktörler, harmonik mafsal modülleri ve planet mafsal modüllerini bir araya getirerek, HONPINE robot üreticilerinin gerçek uygulama gereksinimlerine göre komple şanzıman ve mafsal mimarisini değerlendirmelerine yardımcı olabilir.

Amaç en güçlü şanzımanı seçmek değil. Amaç, tüm robotun performansını artıracak en uygun çözümü seçmektir.
