Harmonik Tahrikli Aktüatör Yüksek Tork Yoğunluğuna Nasıl Ulaşır?

giriiş

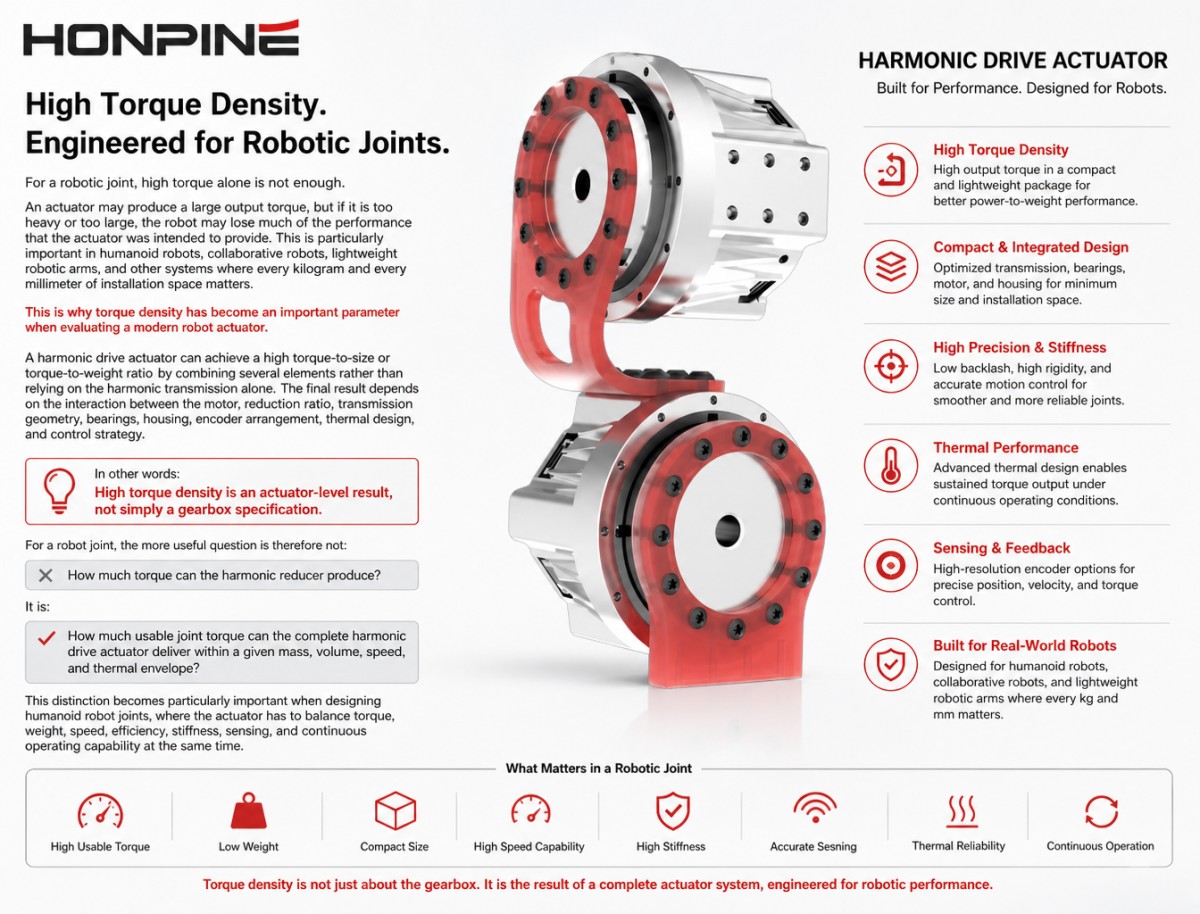

Robotik bir eklem için, yüksek tork tek başına yeterli değildir.

Bir aktüatör yüksek bir çıkış torku üretebilir, ancak çok ağır veya çok büyükse, robot aktüatörün sağlaması amaçlanan performansın büyük bir kısmını kaybedebilir. Bu durum, özellikle insansı robotlarda, işbirlikçi robotlarda, hafif robotik kollarda ve her kilogramın ve her milimetrelik kurulum alanının önemli olduğu diğer sistemlerde önemlidir.

Bu nedenle tork yoğunluğu, modern bir robot aktüatörünü değerlendirirken önemli bir parametre haline gelmiştir.

Harmonik tahrik aktüatörü, yalnızca harmonik iletimine güvenmek yerine, çeşitli elemanları birleştirerek yüksek tork-boyut veya tork-ağırlık oranına ulaşabilir. Nihai sonuç, motor, redüksiyon oranı, iletim geometrisi, yataklar, gövde, enkoder düzenlemesi, termal tasarım ve kontrol stratejisi arasındaki etkileşime bağlıdır.

Başka bir deyişle:

Yüksek tork yoğunluğu, yalnızca şanzıman spesifikasyonu değil, aktüatör seviyesinde elde edilen bir sonuçtur.

Dolayısıyla bir robot eklemi için daha faydalı soru şu değildir:

Harmonik redüktör ne kadar tork üretebilir?

Şöyledir:

Komple harmonik tahrik aktüatörü, belirli bir kütle, hacim, hız ve termal aralık içinde ne kadar kullanılabilir mafsal torku sağlayabilir?

Bu ayrım, özellikle aktüatörün aynı anda tork, ağırlık, hız, verimlilik, sertlik, algılama ve sürekli çalışma kabiliyetini dengelemesi gereken insansı robot eklemlerinin tasarımında önem kazanır.

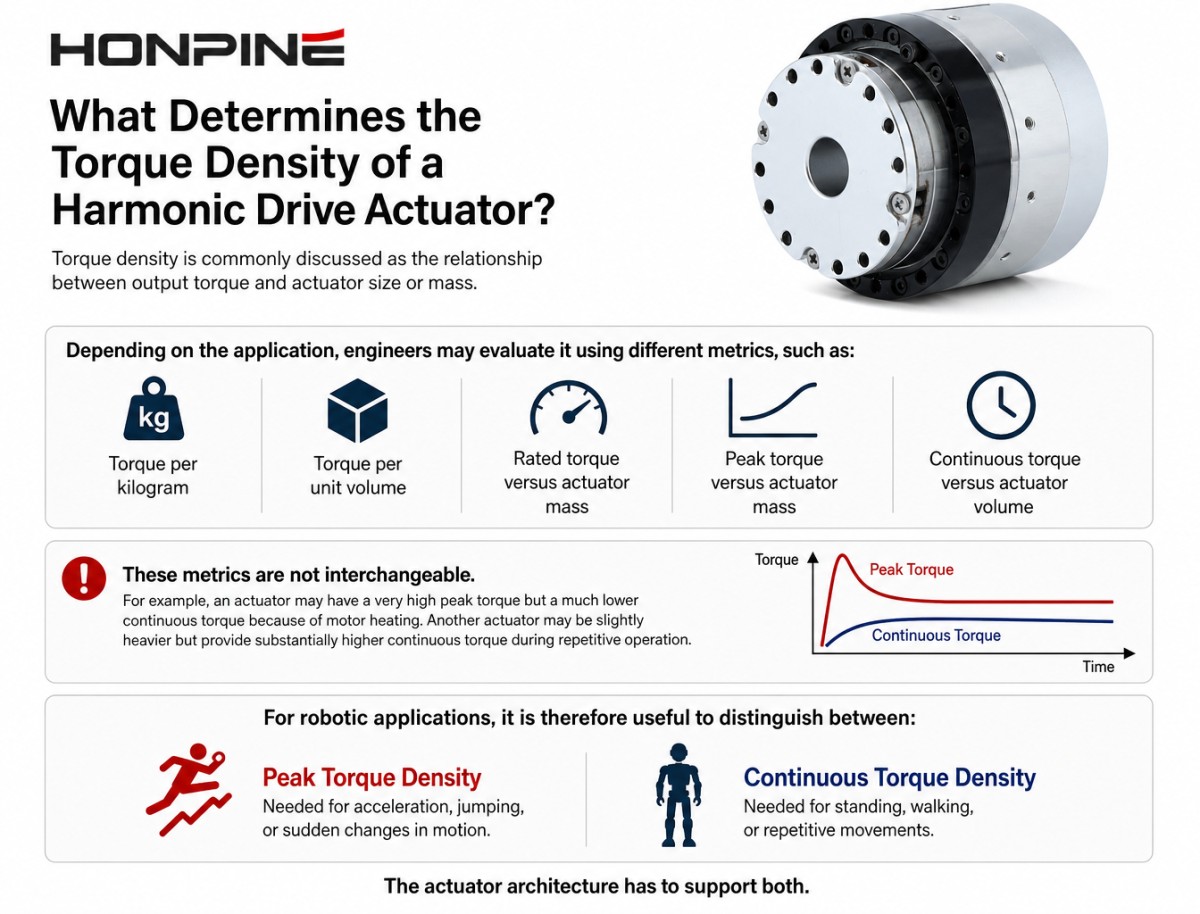

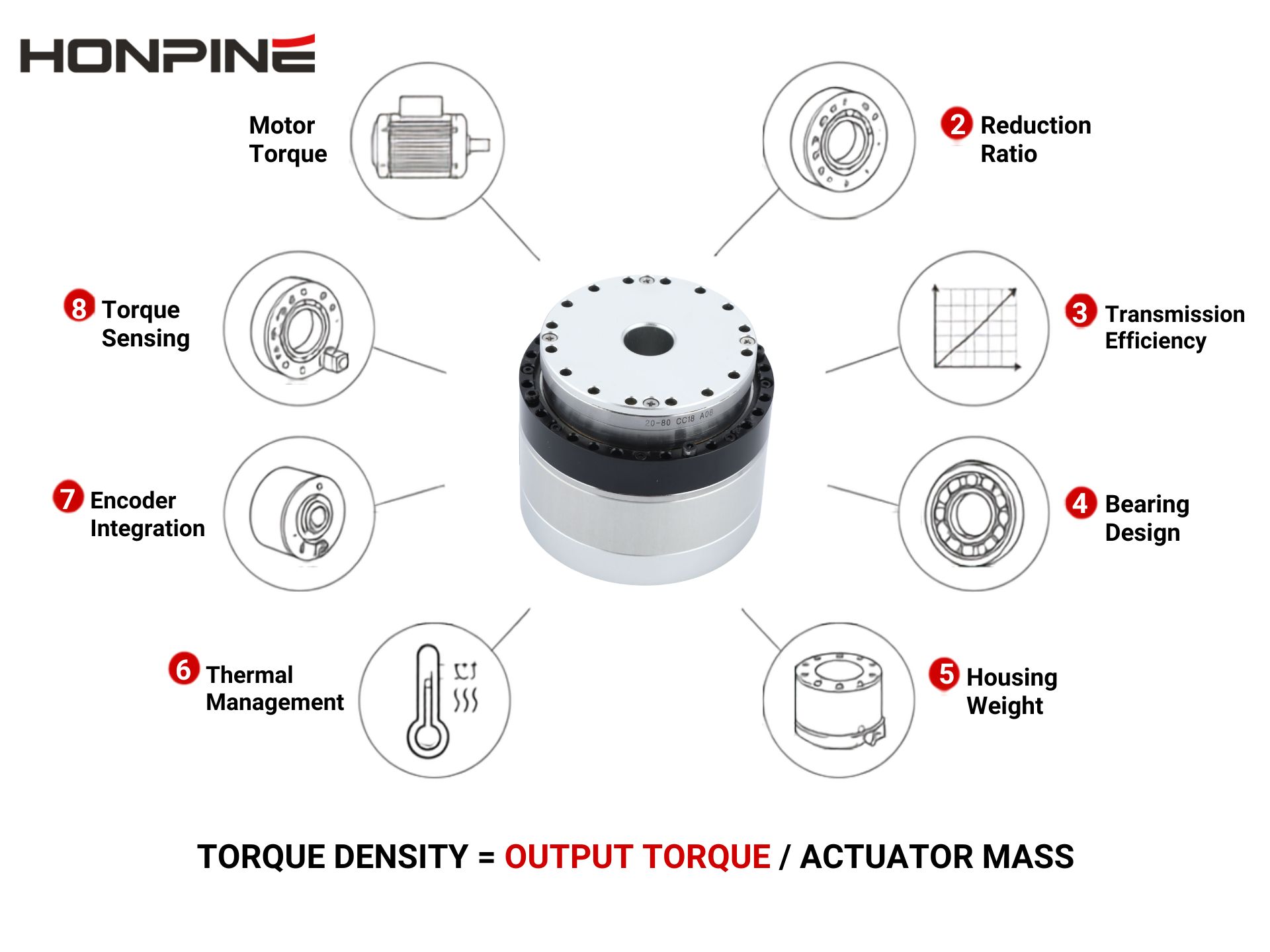

Harmonik tahrik aktüatörünün tork yoğunluğunu ne belirler?

Tork yoğunluğu genellikle çıkış torku ile aktüatör boyutu veya kütlesi arasındaki ilişki olarak ele alınır.

Uygulama alanına bağlı olarak, mühendisler bunu farklı ölçütler kullanarak değerlendirebilirler; örneğin:

• Kilogram başına tork

• Birim hacim başına tork

• Nominal tork ile aktüatör kütlesi arasındaki ilişki

• Tepe torku ile aktüatör kütlesi arasındaki ilişki

• Sürekli tork ile aktüatör hacmi arasındaki ilişki

• Bu ölçütler birbirinin yerine kullanılamaz.

Örneğin, bir aktüatör çok yüksek tepe torkuna sahip olabilir ancak motor ısınması nedeniyle sürekli torku çok daha düşük olabilir. Başka bir aktüatör biraz daha ağır olabilir ancak tekrarlayan çalışma sırasında önemli ölçüde daha yüksek sürekli tork sağlayabilir.

Robotik uygulamalar için, aşağıdakiler arasında ayrım yapmak faydalı olacaktır:

Tepe tork yoğunluğu ve Sürekli tork yoğunluğu

İnsansı bir robot, hızlanma, zıplama veya ani hareket değişiklikleri sırasında yüksek tepe torkuna ihtiyaç duyabilirken, aynı eklem ayakta durma, yürüme veya tekrarlayan hareketler için de yeterli sürekli torka ihtiyaç duyar.

Aktüatör mimarisi her ikisini de desteklemelidir.

Motor, tork yoğunluğu için başlangıç noktasını belirler.

Harmonik redüktör kendi başına tork üretmez.

Motor ilk torku sağlarken, şanzıman motor hızını ve torkunu gerekli mafsal çıkışına dönüştürür.

Basitleştirilmiş ilişki şu şekildedir:

Motor torku → Azaltma → Eklem çıkış torku

İdeal bir şanzıman için:

Çıkış Torku ≈ Motor Torku × Azaltma Oranı

Gerçek bir aktüatörde, iletim kayıpları da dikkate alınmalıdır.

Bu, yüksek tork yoğunluğuna sahip bir motor seçmenin, yüksek tork yoğunluğuna sahip bir aktüatör elde etmenin ilk adımı olduğu anlamına gelir.

Ancak, daha büyük bir motor takmak her zaman en iyi çözüm değildir.

Daha büyük bir motor şunları artırabilir:

• Aktüatör kütlesi

• Konut büyüklüğü

• Termal yük

• Rotor ataleti

• Güç tüketimi

Bunun yerine, aktüatör tasarımcılarının, motorun aşırı yer kaplamadan veya gereksiz ağırlık eklemeden gerekli torku sağlayabileceği uygun bir çalışma noktası bulmaları gerekir.

Bu, entegre aktüatör tasarımının önemli olmasının nedenlerinden biridir.

Motor ve harmonik iletim, tamamen bağımsız bileşenler olarak değil, tek bir sistem olarak ele alınmalıdır.

Yüksek Azaltma Oranı, Çıkış Torkunu Artırmaya Yardımcı Olur

Harmonik aktüatör tork yoğunluğuna en önemli katkıda bulunan faktörlerden biri de indirgeme oranıdır.

Yüksek bir indirgeme oranı, nispeten küçük bir yüksek hızlı motorun çok daha büyük bir çıkış torku üretmesine olanak tanır.

Örneğin, basitleştirilmiş bir iletimi ele alalım:

Motor → Harmonik Azaltma → Eklem Çıkışı

Motor belirli bir giriş torku ürettiğinde, redüksiyon mekanizması, redüksiyon oranı ve iletim verimliliğine bağlı olarak mevcut çıkış torkunu katlayabilir.

Bu sayede motor, gücü verimli bir şekilde iletebileceği bir hız aralığında çalışabilirken, dişli kutusu da bu hızı robot ekleminin ihtiyaç duyduğu daha düşük hızlı, daha yüksek torklu çıkışa dönüştürür.

Ancak, daha yüksek bir indirim oranı otomatik olarak daha iyi anlamına gelmez.

İndirgeme oranının artırılması şunları etkileyebilir:

Çıkış hızı

• Yeterlik

• Geriye doğru sürülebilirlik

• Dinamik yanıt

• Motor çalışma noktası

• Termal performans

Bu nedenle, redüksiyon oranı, bağlantının gerçek tork ve hız gereksinimlerine göre seçilmelidir.

Yüksek indirgeme oranının otomatik olarak yüksek tork yoğunluğu anlamına gelmemesinin nedeni nedir?

Bu, sıklıkla gözden kaçırılan önemli bir noktadır.

İki aktüatörün farklı indirgeme oranları kullandığını varsayalım.

Daha yüksek orana sahip aktüatör, aynı motor torkundan daha fazla çıkış torku üretebilir.

Ancak bu orana ulaşmak için şunlar gerekiyorsa:

• Ek iletim aşamaları

• Daha büyük bileşenler

• Daha ağır rulmanlar

• Daha büyük bir konut

• Daha fazla soğutma kapasitesi

Aktüatörün genel tork yoğunluğu daha iyi olmayabilir.

Önemli olan ölçüt, yalnızca azaltma oranı değil, komple aktüatörün performansıdır.

Bu nedenle iyi bir harmonik tahrik aktüatörünün denge sağlaması gerekir:

Motor Torku + Azaltma Oranı + Verimlilik + Kütle + Hacim

herhangi bir parametreyi en üst düzeye çıkarmak yerine.

Harmonik İletim Geometrisi, Kompakt Tork Kapasitesine Katkıda Bulunur

Harmonik şanzımanın mekanik mimarisi, nispeten kompakt bir yapıda önemli bir tork kapasitesine ulaşabilmesinin bir diğer nedenidir.

Torkun nispeten basit bir dişli çifti aracılığıyla iletildiği geleneksel düz dişli düzenlemesinin aksine, harmonik iletimde esnek kama ve dairesel kama arasında birden fazla diş bağlantısı kullanılır.

Bu, iletilen yükün birden fazla bağlantı noktasına dağıtılmasını sağlar.

Sonuç olarak, kompakt bir çap içinde önemli miktarda tork sağlayabilen bir şanzıman mimarisi ortaya çıkmıştır.

Robot eklemleri için bu önemlidir çünkü aktüatörün genellikle sınırlı bir mekanik çerçeve içine sığması gerekir.

Mevcut alan şu kişiler tarafından zaten kullanılıyor olabilir:

• Yapısal bileşenler

• Rulmanlar

• Kablolama

• Sensörler

• Motor bileşenleri

• Soğutma yolları

Bu nedenle, eklem çapını önemli ölçüde artırmadan gerekli torku sağlayabilen bir şanzıman, aktüatör seviyesindeki tork yoğunluğuna doğrudan katkıda bulunabilir.

Çıkış yatağı, tork-yoğunluk denkleminin bir parçasıdır.

Robot aktüatörlerini karşılaştırırken yapılan yaygın bir hata, yalnızca motor ve redüktöre odaklanmaktır.

Çıkış yatağı, aktüatörün nihai boyutunu ve kütlesini de önemli ölçüde etkileyebilir.

Bir robot eklemi sadece dönme torkunu iletmekle kalmaz.

Ayrıca şu durumlar da görülebilir:

• Radyal yükler

• Eksenel yükler

• Devrilen anlar

• Dış güçler

• Dinamik etkiler

Bu nedenle aktüatörün uygun bir çıkış yatağı düzenlemesine ihtiyacı vardır.

Rulman çok büyükse, aktüatör daha ağırlaşır.

Eğer aktüatör yetersiz boyutta olursa, yeterli mekanik dayanıklılık veya rijitlik sağlamayabilir.

İyi tasarlanmış bir harmonik tahrik aktüatörü, iletim ve yatak yapısını entegre ederek, bağlantının genel paketi gereksiz yere artırmadan beklenen dış yükleri taşıyabilmesini sağlar.

Bu durum özellikle insansı robot eklemleri için önemlidir.

Örneğin, bir diz veya ayak bileği aktüatörü, yalnızca motor torkuyla temsil edilemeyen önemli dış momentlere maruz kalabilir.

Gövde Tasarımı Tork Yoğunluğunu Artırabilir veya Azaltabilir

Aktüatör gövdesi, tork-yoğunluk denkleminin bir diğer parçasıdır.

Bir konutun şunları sağlaması gerekir:

• Yapısal rijitlik

• Yatak desteği

• Dişli hizalaması

• Isı dağılımı

• İç bileşenlerin korunması

Ancak aşırı miktarda yapı malzemesi ağırlığı artırır.

Dolayısıyla asıl zorluk, gereksiz kütleyi en aza indirerek yeterli rijitliği sağlamaktır.

Bu durum özellikle insansı robotlar için geçerlidir.

Kalça veya diz yakınına yerleştirilen ağır bir aktüatör, robotun toplam kütlesini artırmakla kalmaz, aynı zamanda aşağı yöndeki eklemlerin hareket etmesi gereken yükü de artırabilir.

Bu, zincirleme bir etki yaratır:

Daha ağır aktüatör → Daha yüksek bağlantı yükü → Daha yüksek tork gereksinimi → Daha büyük aktüatör → Daha yüksek toplam kütle

Bu döngüyü kırmak, hafif ve yüksek tork yoğunluğuna sahip aktüatörlerin insansı robotik için önemli olmasının nedenlerinden biridir.

Tork yoğunluğu yalnızca tepe torkuna değil, sürekli torka da bağlıdır.

Harmonik tahrik aktüatörlerini karşılaştırırken, tepe torku teknik özellik sayfasında etkileyici görünebilir.

Ancak, en yüksek tork genellikle kısa süreli çalışma ile ilişkilendirilir.

Birçok robot için sürekli tork da aynı derecede önemlidir.

Ayakta duran insansı bir robotu düşünün.

Bacak eklemlerinin yalnızca birkaç saniye için değil, sürekli olarak tork üretmesi gerekebilir.

Benzer şekilde, tekrarlayan montaj işlemlerini gerçekleştiren bir robot kol saatlerce çalışabilir.

Bu durumlarda, kullanışlı ölçüt şuna daha yakındır:

Sürekli Çıkış Torku / Aktüatör Kütlesi

yerine:

Tepe Çıkış Torku / Aktüatör Kütlesi

Dolayısıyla iyi tasarlanmış bir aktüatörün şunları yönetmesi gerekir:

• Motor bakır kayıpları

• Demir kayıpları

• Yatak kayıpları

• İletim kayıpları

• Isı transferi

• Ortam sıcaklığı

• Görev döngüsü

Yüksek tepe torku faydalıdır, ancak gerçek dünya robot performansında yüksek sürekli tork yoğunluğu genellikle daha önemlidir.

Termal Yönetim, Tork Yoğunluğuna Pratik Bir Sınır Getirir

Tork ısı üretir.

Bu durum, tork yoğunluğu ve termal tasarım arasında önemli bir ilişki yaratır.

Aktüatör boyutu küçüldükçe, ısı dağıtımı için kullanılabilir yüzey alanı da azalabilir.

Aynı zamanda, kompakt bir aktüatör şu nedenlerle daha az iç alana sahip olabilir:

• Isı emiciler

• Soğutma kanalları

• Taraftarlar

• Termal arayüzler

Bu nedenle aktüatörün ısıyı daha küçük bir fiziksel alan içinde yönetmesi gerekiyor.

Bu nedenle, tork yoğunluğunu süresiz olarak artırmak gerçekçi değildir.

Aktüatör tasarımcısının şu unsurlar arasında bir denge kurması gerekir:

Tork → Akım → Isı → Sıcaklık → Sürekli Çalışma Kapasitesi

Birkaç saniye boyunca son derece yüksek tork üreten ancak normal çalışma sırasında aşırı ısınan bir aktüatör, üretim robotu için uygun olmayabilir.

Bu nedenle termal performans, tork özellikleriyle birlikte değerlendirilmelidir.

Verimlilik, Kullanılabilir Tork Yoğunluğunu Doğrudan Etkiler

Harmonik tahrik verimliliği, aktüatör performansını etkileyen bir diğer faktördür.

Girdi olarak kullanılan mekanik gücün tamamı, kullanılabilir çıktı gücüne dönüşmez.

Enerjinin bir kısmı şu yollarla kaybolur:

• Dişli deformasyonu

• Sürtünme

• Yatak kayıpları

• Yağlama

• Sızdırmazlık

• Diğer mekanik etkiler

• Bu kayıplar ısıya dönüşür.

İlişki şu şekilde basitleştirilebilir:

Giriş Gücü → Kullanılabilir Çıkış Gücü + Kayıplar

Daha yüksek iletim kayıpları, aktüatörden daha fazla ısının uzaklaştırılması gerektiği anlamına gelir.

Bu durum, aktüatörün sürekli olarak sağlayabileceği tork miktarını azaltabilir.

Bu nedenle, benzer tepe torkuna sahip iki harmonik tahrik aktüatörünü karşılaştırırken aşağıdaki hususları incelemek faydalı olacaktır:

• Nominal tork

• Sürekli tork

• Yeterlik

• Giriş hızı

• Görev döngüsü

• Termal derecelendirme

• sadece maksimum tork değerine güvenmek yerine.

Aktüatör Ağırlığı Neden Redüktör Ağırlığından Daha Önemlidir?

Sabit bir endüstriyel makine için, birkaç yüz gram eklemenin sistem performansı üzerinde çok az etkisi olabilir.

İnsansı bir robot için durum farklıdır.

Her bir aktüatör, robotun toplam hareketli kütlesine katkıda bulunur.

Örneğin, üst bacağa bir aktüatör takılırsa, kütlesi diğer eklemlerin hareket etmesi için gereken yükün bir parçası haline gelir.

Bu, aktüatör kütlesinin şunları etkileyebileceği anlamına gelir:

• Hızlanma

• Enerji tüketimi

• Yürüme verimliliği

• Dinamik denge

• Yük

• Eklem tork gereksinimleri

Bu nedenle, mutlak torku biraz daha düşük olan hafif bir aktüatör, bazen daha yüksek tepe tork değerine sahip daha ağır bir aktüatörden daha kullanışlı olabilir.

Bu nedenle tork-ağırlık oranı, insansı robot aktüatör tasarımında giderek daha önemli hale geliyor.

Motor boyutu ve redüksiyon oranı uyumlu olmalıdır.

Harmonik tahrik aktüatörü, redüktörün motordan bağımsız olarak seçilmesiyle optimize edilemez.

Motor ve şanzımanın uyumlu bir çift olarak çalışması gerekir.

Örneğin, bir tasarımcının iki olası yaklaşımı olabilir:

A Seçeneği

Büyük motor + düşük redüksiyon oranı

B Seçeneği

Daha küçük motor + daha yüksek redüksiyon oranı

Her iki yaklaşım da benzer çıkış torku üretebilir.

Ancak, bunlar çok farklı olabilir:

• Yığın

• Hacim

• Yeterlik

• Hız

• Termal davranış

• Dinamik yanıt

• Maliyet

Daha iyi çözüm, hedef ekleme bağlıdır.

Kompakt bir insansı bilek için kütle ve çapın en aza indirilmesi kritik önem taşıyabilir.

Yüksek yük altında çalışan endüstriyel bağlantılarda, sürekli tork ve rijitlik daha önemli olabilir.

Bu nedenle aktüatör optimizasyonu, önceden tanımlanmış bir dişli kutusu boyutuyla başlamak yerine, bağlantının gerçek çalışma profiliyle başlamalıdır.

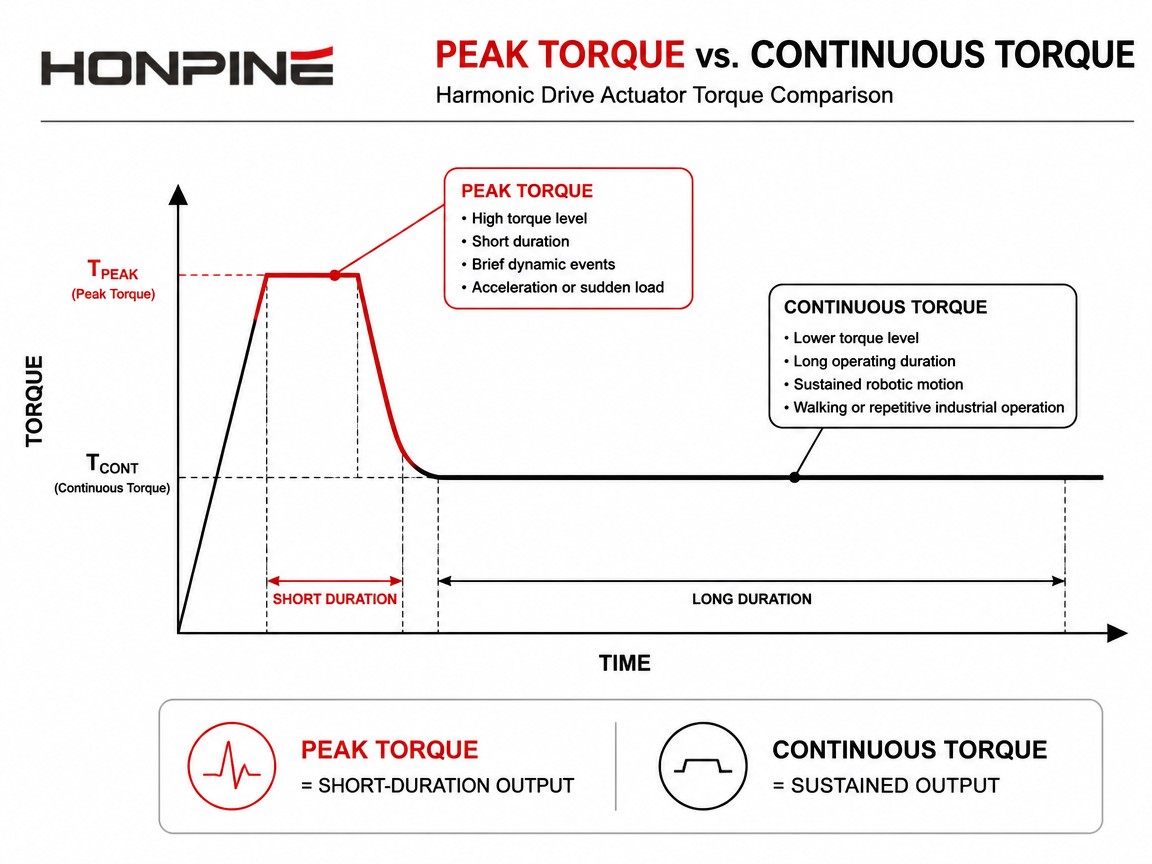

Tepe Torku, Nominal Tork ve Sürekli Tork Ayrı Ayrı Değerlendirilmelidir

Harmonik tahrik aktüatörünü değerlendirirken, üç tork değeri birbirinin yerine kullanılabilir olarak ele alınmamalıdır.

Tepe Torku

Tepe torku, aktüatörün belirli koşullar altında ve sınırlı bir süre için sağlayabileceği maksimum torku temsil eder.

Şunlar için önemlidir:

Hızlanma

Kısa vadeli dinamik hareket

Etki yanıtı

Yön değiştirmede hızlı değişimler

Nominal veya Sürekli Tork

Nominal tork, aktüatörün tanımlanmış çalışma koşulları altında sürekli çalışma için sağlayabileceği torku temsil eder.

Bu durum şu kişiler için daha geçerlidir:

• Yürüme

• Tekrarlayan hareket

• Sürekli endüstriyel işletme

• Sürekli yük

Aşırı Yük Kapasitesi

Bazı uygulamalar ayrıca kısa süreli aşırı yüklenme kapasitesine de ihtiyaç duyar.

Bu durum, bir robot aşağıdaki durumlarla karşılaştığında önemli olabilir:

• Ani hızlanma

• Dış etki

• Acil frenleme

• Beklenmeyen yük değişiklikleri

Bu değerler arasındaki ilişki, tek bir tork değerinden çok daha net bir şekilde aktüatörün gerçek kapasitesini ortaya koymaktadır.

İnsansı Robot Eklemlerinde Tork Yoğunluğu Neden Özellikle Önemlidir?

İnsansı robotlar, aktüatör tasarımına alışılmadık derecede katı kısıtlamalar getiriyor.

İnsan benzeri bir eklemin genellikle yaklaşık insan boyutlarına göre tasarlanmış bir vücut yapısının içine sığması gerekir.

Aynı zamanda, robotun kütlesini hareket ettirmek için yeterli tork sağlaması gerekiyor.

Bu durum birbiriyle çelişen gereksinimler yaratır:

Küçük Boyut

↓

Düşük Ağırlık

↓

Yüksek Tork

↓

Yüksek Hız

↓

Yüksek Verimlilik

↓

Termal Kararlılık

Aktüatörün bunların hepsini dengelemesi gerekiyor.

Bu durum özellikle şu alanlarda zorlayıcıdır:

• Kalça eklemleri

• Diz eklemleri

• Ayak bileği eklemleri

• Omuz eklemleri

• Dirsek eklemleri

Bu nedenle her bir eklem için en uygun aktüatör farklı olabilir.

Yüksek torklu bir bacak eklemi sürekli tork ve termal performansa öncelik verebilirken, bir bilek aktüatörü düşük kütle, kompakt boyutlar ve düşük atalete öncelik verebilir.

Tork yoğunluğu, güç yoğunluğu ile aynı şey değildir.

Bu iki terim bazen karıştırılır.

Tork yoğunluğu, bir aktüatörün kütlesine veya hacmine göre ne kadar tork üretebileceğini tanımlar.

Güç yoğunluğu, dönme hızını da dikkate alır.

Basitleştirilmiş ilişki şu şekildedir:

Güç = Tork × Açısal Hız

Bu, son derece yüksek torklu ancak nispeten düşük hıza sahip bir aktüatörün, daha hızlı bir aktüatörle aynı güç yoğunluğuna sahip olmayabileceği anlamına gelir.

Dinamik robotlar için her iki ölçüt de önem taşıyabilir.

Örneğin:

Diz ekleminin hareket ettirilmesi, orta hızda yüksek tork gerektirebilir.

Bilek hareket ettirici bir mekanizma daha düşük tork ancak yüksek hız gerektirebilir.

Hareketli bir robot tekerlek tahrik sistemi, sürekli tork ve nispeten yüksek dönüş hızı gerektirebilir.

Bu nedenle, aktüatör seçiminde tek bir tork-yoğunluk değeri yerine, tork-hız çalışma aralığının tamamı dikkate alınmalıdır.

Kodlayıcı Entegrasyonu Aktüatör Mimarisini Nasıl Etkiler?

Sensörler doğrudan tork üretmezler, ancak aktüatörün mevcut torkunu ne kadar etkili kullanabileceğini etkilerler.

Harmonik tahrik aktüatörü şunları içerebilir:

• Motor tarafı kodlayıcı

• Çıkış tarafı kodlayıcı

• Çift kodlayıcılar

• Tork sensörü

• Sıcaklık algılama

Motor tarafındaki bir enkoder, motor kontrolü için geri bildirim sağlayabilir.

Çıkış tarafındaki bir kodlayıcı, azaltma mekanizmasından sonra eklemin gerçek çıkış konumunu ölçebilir.

Son derece hassas eklem kontrolü gerektiren uygulamalar için, çıkış milinin ölçülmesi, yalnızca motor enkoderinden elde edilemeyen bilgiler sağlayabilir.

Bu durum, aktüatörün aşağıdaki durumları telafi etmesi gerektiğinde özellikle önem kazanır:

• İletim hataları

• Elastik deformasyon

• Dış yükler

• Konum sapmaları

Bu nedenle, sensör entegrasyonu, komple aktüatör mimarisinin bir parçası olarak değerlendirilmelidir.

Tork sensörü, yüksek tork yoğunluğuna sahip bir aktüatörün etkin performansını iyileştirir mi?

Tork sensörü, aktüatörün mekanik tork kapasitesini artırmaz.

Değeri farklıdır.

Bu, kontrol ünitesine bağlantı noktası üzerinden iletilen tork hakkında bilgi verir.

Bu, aşağıdakileri destekleyebilir:

• Tork kontrolü

• Kuvvet kontrolü

• Çarpışma tespiti

• Uyumluluk kontrolü

• Temas tespiti

İnsansı robotlar için bu bilgiler özellikle şu durumlarda faydalı olabilir:

• Yürüme

• Nesne manipülasyonu

• Fiziksel etkileşim

• Denge kontrolü

• İletişim açısından zengin görevler

Ancak, tork sensörü eklemek aynı zamanda şunları da sağlar:

• Yığın

• Hacim

• Maliyet

• Mekanik entegrasyon gereksinimleri

Dolayısıyla, sensör seçimi tork yoğunluğu optimizasyon probleminin bir diğer parçası haline gelir.

Amaç, mümkün olduğunca çok sensörü entegre etmekten ibaret değil.

Amaç, aktüatörün kütlesini ve hacmini gereksiz yere artırmadan gerekli algılama yeteneğini elde etmektir.

Harmonik Tahrik Aktüatörünün Tork Yoğunluğu Sistem Düzeyinde Bir Optimizasyondur

Önceki faktörler, tork yoğunluğunun yalnızca harmonik redüktöre atfedilemeyeceğini göstermektedir.

Komple bir aktüatör, birden fazla eleman içerir:

• Motor

• Harmonik İletim

• Rulmanlar

• Konut

• Kodlayıcı

• Sürücü

• Sensörler

• Termal Yapı

Nihai tork yoğunluğu, komple paket tarafından belirlenir.

Örneğin, bir aktüatör çok yüksek performanslı bir harmonik redüktör kullanabilir, ancak aşağıdaki durumlarda tork-ağırlık performansı yine de düşük olabilir:

• Motor aşırı büyük.

• Konut gereksiz yere ağır.

• Yataklama düzeni verimsizdir.

• Soğutma sistemi aşırı miktarda kütle ekliyor.

• Sürücü, aktüatörden fiziksel olarak ayrıdır.

• Sensör mimarisi yetersiz entegre edilmiş.

Bu nedenle entegre aktüatör tasarımı, ayrı ayrı bileşenlerin bir araya getirilmesine kıyasla avantaj sağlayabilir.

Entegre tasarım, tork-ağırlık oranını nasıl iyileştirebilir?

Entegrasyon, tasarımcıların bileşenleri ortak bir mekanik çerçeve etrafında optimize etmelerine olanak tanır.

Tasarım yapmak yerine:

Motor → Ayrı Şanzıman → Ayrı Enkoder → Ayrı Gövde → Ayrı Sürücü

Sistem şu şekilde tasarlanabilir:

Entegre Motor + Harmonik Redüktör + Enkoder + Elektronik + Eklem Çıkışı

Bu, tekrarlanan kayıtları azaltabilir:

• Konutlar

• Montaj yapıları

• Bağlayıcılar

• Şaftlar

• Bağlantılar

• Mekanik arayüzler

Sonuç olarak, daha düşük toplam sistem kütlesine sahip, daha kompakt bir aktüatör elde edilebilir.

Robotik uygulamalar için önemli olan karşılaştırma bu nedenle şu değildir:

Hangi redüktör daha hafiftir?

Ancak:

En düşük kütle ve hacimle gerekli eklem performansını hangi komple aktüatör sağlar?

Yüksek Torklu Robot Eklemlerinde Mekanik Bütünleşme Neden Önemlidir?

Yüksek tork, aktüatör boyunca mekanik yükler oluşturur.

Motor, redüktör, rulmanlar, gövde, mil ve montaj yapısının tamamı bu yükleri kaldırabilmelidir.

Aktüatör, birbiriyle ilişkisiz bileşenlerin bir araya getirilmesiyle tasarlanırsa, mekanik arayüzler gereksiz yere büyük hale gelebilir.

Bütünleşik bir mimari, tasarımcının şunları optimize etmesine olanak tanır:

• Rulman yerleşimi

• Yükleme yolları

• Konut kalınlığı

• Şaft geometrisi

• Motor konumu

• Kodlayıcı konumu

• Isı yolları

Bu, yapısal kütle ile kullanılabilir çıkış torku arasındaki oranı iyileştirebilir.

Bir robot eklemi için bu önemlidir çünkü aktüatör sadece bir iletim bileşeni değildir.

Bu, robotun yapısal sisteminin bir parçasıdır.

Harmonik tahrik aktüatörünün tork yoğunluğunu sınırlayan nedir?

Birkaç pratik sınırlama mevcuttur.

Motor Termal Limitleri

Akım ısı ürettiği için motor sürekli olarak sınırsız tork üretemez.

İletim Yükü Sınırları

Harmonik iletimin tanımlanmış tork ve kullanım ömrü sınırları vardır.

Taşıma Kapasitesi

Çıkış yatağı hem torkla ilgili yükleri hem de dış mafsal kuvvetlerini karşılamalıdır.

Konut Sertliği

Gövde, yük altında yeterince sağlam kalmalıdır.

Isı Dağılımı

Aktüatörün içinde oluşan ısı, çevredeki yapıya aktarılmalıdır.

Hız Gereksinimleri

Yüksek hızda yüksek tork, önemli ölçüde daha yüksek güç ve ısı gereksinimleri yaratır.

Ağırlık Kısıtlamaları

Yapısal malzeme eklemek yük taşıma kapasitesini artırabilir, ancak aşırı kütle aktüatör seviyesindeki tork yoğunluğunu azaltır.

Bu kısıtlamalar birbirleriyle etkileşim halindedir.

Bir parametrenin iyileştirilmesi, diğer bir parametreyi olumsuz etkileyebilir.

Bu nedenle aktüatör tasarımı temelde bir optimizasyon problemidir.

İki Harmonik Tahrik Aktüatörünün Tork Yoğunluğu Nasıl Karşılaştırılır?

İki aktüatörü karşılaştırırken, yalnızca maksimum torklarını karşılaştırmaktan kaçının.

Daha iyi bir karşılaştırma şunları içermelidir:

1. Sürekli Çıkış Torku

Aktüatör sürekli çalışma sırasında ne kadar tork üretebilir?

2. Maksimum Çıkış Torku

Kısa süreli dinamik olaylar sırasında ne kadar tork sağlayabilir?

3. Aktüatör Kütlesi

Tork değeri, aktüatörün tamamını kapsıyor mu?

4. Genel Boyutlar

Çapı, uzunluğu ve montaj hacmi nedir?

5. Çıkış Hızı

Aktüatör, gerekli hızda gerekli torku sağlayabilir mi?

6. Verimlilik

Giriş gücünün ne kadarı faydalı mekanik çıkışa dönüştürülüyor?

7. Termal Değerlendirme

Aktüatör, izin verilen sıcaklık sınırını aşmadan nominal torkunu koruyabilir mi?

8. Kodlayıcı Yapılandırması

Geri besleme, motorda mı, çıkış milinde mi yoksa her ikisinde de mi ölçülüyor?

9. Dış Yük Kapasitesi

Çıkış yatağı, gerekli radyal, eksenel ve moment yüklerini karşılayabilir mi?

10. Görev Döngüsü

Aktüatör aralıklı mı yoksa sürekli çalışma için mi tasarlanmıştır?

Bu yaklaşım, yalnızca en yüksek tork değerine sahip aktüatörü seçmekten çok daha anlamlı bir karşılaştırma sağlar.

Harmonik Tahrik Aktüatöründe Tork Yoğunluğu Nasıl İyileştirilir?

Bir aktüatörün daha yüksek tork yoğunluğuna ihtiyacı varsa, mühendisler aynı anda birkaç alanı inceleyebilirler.

Motor Çalışma Noktasını Optimize Etme

Gerekli torku aşırı kütle veya ısı yükü olmadan sağlayabilen bir motor seçin.

İndirgeme Oranını Optimize Etme

Tork çarpımı, hız, verimlilik ve dinamik tepkiyi dengeleyen bir azaltma oranı seçin.

Yapısal Kütleyi Azaltın

Malzeme kalınlığını artırmak yerine, uygun şekilde tasarlanmış bir gövde ve yük yolu kullanın.

Rulman Düzenini Optimize Etme

Yatak boyutlarını, gerçek radyal, eksenel ve moment yüklerine göre seçin.

Isı Dağıtımını İyileştirin

Daha iyi termal yollar, aktüatörün aşırı sıcaklık artışı olmadan daha yüksek sürekli torku korumasına olanak tanır.

Elektronik Entegrasyonu

Uygun yerlerde, entegre sürücü elektroniği harici donanım ve kablolamayı azaltabilir.

Sensör Entegrasyonunu Optimize Edin

Uygulamanın gerektirdiği geri bildirim mimarisini, gereksiz bileşenler eklemeden kullanın.

En iyi sonuçlar genellikle tek bir bileşenin performansını en üst düzeye çıkarmaktan ziyade, birkaç parametreyi birlikte optimize etmekten elde edilir.

Farklı Robot Uygulamaları için Harmonik Tahrik Aktüatörünün Tork Yoğunluğu

Gerekli tork yoğunluğu, uygulamaya büyük ölçüde bağlıdır.

İnsansı Robot Bacakları

Bacak aktüatörleri genellikle şunları gerektirir:

• Yüksek sürekli tork

• Yüksek tepe torku

• Düşük kütle

• Yüksek dinamik tepki

• Termal kararlılık

Tork-ağırlık oranı özellikle önem kazanır çünkü aktüatör kütlesi robotun toplam enerji gereksinimlerini doğrudan etkiler.

İnsansı Robot Kolları

Kol eklemleri genellikle şu unsurlar arasında farklı bir denge gerektirir:

• Tork

• Hız

• Ağırlık

• Hareket aralığı

• Kesinlik

Robot Bilekler

Bilek hareket ettiricileri genellikle şunlara daha fazla önem verir:

• Kompakt boyut

• Düşük atalet

• Düşük ağırlık

• Yüksek konumlandırma doğruluğu

İşbirlikçi Robot Eklemleri

İşbirlikçi robotlar şunlara ihtiyaç duyabilir:

• Kompakt ambalaj

• Düşük tepki

• Pürüzsüz hareket

• Tork algılama

• Dış yüklerle kontrollü etkileşim

Endüstriyel Robot Eklemleri

Endüstriyel robotlar şu hususlara öncelik verebilir:

• Nominal tork

• Tekrarlanabilirlik

• Katılık

• Hizmet ömrü

• Sürekli çalışma

Bu durum, her robota uygulanabilecek tek bir tork yoğunluğu hedefinin neden olmadığını göstermektedir.

Sürekli Tork Yoğunluğu, Tepe Tork Yoğunluğundan Neden Daha Önemli Olabilir?

Üretim robotları için en etkileyici özellik her zaman en kullanışlı özellik anlamına gelmez.

Yüksek tepe tork değeri dinamik hareket için değerli olabilir, ancak aktüatörün çalışma döngüsünün büyük bir bölümünde güvenilir bir şekilde çalışması da gerekir.

Örneğin, insansı bir robot önemli bir süre şu işlerle uğraşabilir:

• Ayakta

• Yürüme

• Dengeyi korumak

• Bir nesneyi tutmak

Bu faaliyetler, aktüatörün sürekli çıktı vermesini gerektirir.

Benzer şekilde, bir endüstriyel robot aynı hareketi binlerce kez tekrarlayabilir.

Bu uygulamalar için, sürekli tork yoğunluğu, tepe tork yoğunluğundan daha kullanışlı bir mühendislik ölçütü olabilir.

Yüksek Tork Yoğunluklu Aktüatörleri Değerlendirmenin Pratik Bir Yolu

Harmonik tahrik aktüatörü seçmeden önce, eklemin gerçek çalışma profilini tanımlayın.

En azından şunları belirleyin:

• Gerekli sürekli tork

• Gerekli tepe torku

• Gerekli hız

• Hızlanma

• Görev döngüsü

• Dış yük

• Kurulum alanı

• Maksimum aktüatör kütlesi

• Ortam sıcaklığı

• Soğutma koşulları

• Gerekli konum doğruluğu

• Gerekli tork algılama

• İletişim arayüzü

Ardından, komple aktüatörü bu gereksinimlerle karşılaştırın.

Bu, sık yapılan bir hatayı önler:

Aktüatör seçimi, tek bir temel spesifikasyona göre yapılmalıdır.

100 Nm'lik bir aktüatör, 80 Nm'lik bir aktüatörden mutlaka daha iyi değildir; eğer 100 Nm'lik model önemli ölçüde daha ağır, daha büyük, daha az verimli veya gerçek çalışma döngüsü altında gerekli torku sağlayamıyorsa.

Yüksek Tork Yoğunluklu Harmonik Aktüatörlerin Geleceği

Robotlar daha kompakt ve dinamik hale geldikçe, aktüatör geliştirme çalışmaları sadece maksimum torku artırmanın ötesine geçiyor.

Gelecekteki aktüatör tasarımlarının, aşağıdaki unsurların birleşik optimizasyonuna odaklanması muhtemeldir:

• Tork Yoğunluğu

• Güç Yoğunluğu

• Yeterlik

• Termal Performans

• Algılama

• Kontrol Entegrasyonu

• Ağırlık

• Mekanik Rijitlik

Bu durum özellikle insansı robotlar için geçerlidir.

Yüksek performanslı bir insansı robot aktüatörünün, hassas bir harmonik iletimi aşağıdakilerle birleştirmesi gerekebilir:

• Yüksek çözünürlüklü kodlayıcılar

• Entegre motor kontrolü

• Tork algılama

• Kompakt rulmanlar

• Hafif gövde

• Verimli termal yollar

• Yüksek hızlı iletişim

Sonuç artık sadece bir dişli kutusuna sahip bir motor değil.

Bu, robotun mekanik ve kontrol gereksinimlerine göre tasarlanmış, tamamen robotik bir eklem aktüatörü haline gelir.

HONPINE Yüksek Tork Yoğunluklu Harmonik Aktüatör Tasarımına Nasıl Yaklaşıyor?

HONPINE, robotik uygulamalar için hassas iletimi motor, sensör ve kontrol teknolojileriyle birleştiren entegre harmonik aktüatör ve robot eklem çözümleri geliştiriyor.

Aktüatör mimarisine bağlı olarak, entegre sistem şunları içerebilir:

• Harmonik iletim

• Servo motor

• Yüksek çözünürlüklü kodlayıcı

• Çıkış tarafı konum geri beslemesi

• Entegre sürücü

• Tork algılama

• Endüstriyel iletişim arayüzleri

Amaç, yalnızca bir bileşenin tork değerini en üst düzeye çıkarmak değildir.

Bunun yerine, aktüatörün aşağıdaki unsurlar arasında uygun bir denge sağlaması gerekir:

Çıkış Torku + Ağırlık + Boyut + Hız + Hassasiyet + Termal Performans

Bu yaklaşım, özellikle aktüatör kütlesi ve montaj alanının sistem performansını doğrudan etkilediği insansı robot eklemleri, işbirlikçi robotlar, robot kolları ve diğer uygulamalar için geçerlidir.

Kuvvet geri beslemesi gerektiren uygulamalar için, entegre bir tork algılama mimarisi, tork kontrolünü, uyumlu hareketi ve harici yüklerle etkileşimi daha da destekleyebilir.

Harmonik Tahrik Aktüatörünün Tork Yoğunluğu Hakkında Sıkça Sorulan Sorular

Harmonik tahrik aktüatörünün yüksek tork yoğunluğuna ulaşmasını sağlayan nedir?

Yüksek tork yoğunluğu, motor, harmonik iletim, redüksiyon oranı, rulmanlar, gövde, termal sistem ve kontrol mimarisinin birleşik tasarımından kaynaklanır. Harmonik iletim, kompakt bir paket içinde yüksek tork çarpanı sağlar, ancak aktüatör seviyesindeki tork yoğunluğu, tüm sisteme bağlıdır.

Daha yüksek harmonik azaltma oranı her zaman tork yoğunluğunu artırır mı?

Hayır. Daha yüksek bir redüksiyon oranı, belirli bir motordan elde edilen çıkış torkunu artırabilir, ancak aynı zamanda çıkış hızını, verimliliği, geri sürülebilirliği ve termal performansı da etkileyebilir. Sadece redüksiyon oranına odaklanmak yerine, aktüatörün tamamı değerlendirilmelidir.

Tork yoğunluğu, tepe torktan daha mı önemlidir?

Birçok robotik uygulama için evet. Yüksek tepe tork değeri, bir aktüatörün sürekli olarak yüksek tork üretebileceği anlamına gelmez. Tork-ağırlık oranı, sürekli tork, çalışma döngüsü ve termal performans da dikkate alınmalıdır.

İnsansı robotlar için tork yoğunluğu neden önemlidir?

İnsansı robotlar, ağırlık ve alan konusunda katı kısıtlamalara tabidir. Yüksek kullanılabilir torka sahip hafif bir aktüatör, robotun toplam kütlesini azaltabilir ve ivmeyi, enerji verimliliğini, dengeyi ve dinamik performansı iyileştirmeye yardımcı olabilir.

Aktüatör ağırlığı insansı robot performansını nasıl etkiler?

Aktüatör kütlesi, robotun hareket yükünün bir parçası haline gelir. Daha ağır aktüatörler, özellikle bacak mekanizmalarında, diğer eklemlerden gereken torku artırabilir. Bu nedenle, yeterli torku korurken aktüatör kütlesini azaltmak, genel sistem verimliliğini artırabilir.

Harmonik bir aktüatör hem yüksek tork hem de yüksek hız sağlayabilir mi?

Bu, aktüatörün tasarımına ve çalışma koşullarına bağlıdır. Yüksek redüksiyon oranları çıkış torkunu artırır ancak çıkış hızını düşürür. Motor, redüksiyon oranı, termal tasarım ve iletim verimliliği, gerekli tork-hız çalışma aralığına uygun olmalıdır.

Hangisi daha önemli: tepe torku mu yoksa sürekli tork mu?

Bu, kullanım alanına bağlıdır. Tepe torku ivmelenme ve kısa süreli dinamik olaylar için önemliyken, sürekli tork sürekli yükler ve tekrarlayan işlemler için kritiktir. Üretim robotları için her ikisi de değerlendirilmelidir.

Tork sensörü eklemek tork yoğunluğunu azaltır mı?

Tork sensörü, kütle, hacim ve mekanik karmaşıklık açısından bir miktar ek yük getirebilir. Bununla birlikte, sensör aktüatör mimarisine verimli bir şekilde entegre edilirse, ek ağırlık en aza indirilirken, kuvvet kontrolü ve etkileşim uygulamaları için değerli tork geri bildirimi sağlanabilir.

Çözüm

Harmonik tahrik aktüatörü, motor, redüksiyon oranı, harmonik iletim, rulmanlar, gövde, termal tasarım, algılama ve kontrol sisteminin birleşik optimizasyonu yoluyla yüksek tork yoğunluğu elde eder.

Harmonik iletim, kompakt bir mekanik paket içinde önemli bir tork artışı sağlayabildiği için bu denklemin önemli bir parçasıdır. Ancak aktüatörün nihai tork yoğunluğu, redüktörün kendisinden çok daha fazlasına bağlıdır.

Pratik robot tasarımı için mühendisler şunları değerlendirmelidir:

Sürekli Tork

→ Tepe Torku

→ Hız

→ İndirim Oranı

→ Verimlilik

→ Termal Performans

→ Aktüatör Kütlesi

→ Kurulum Hacmi

→ Harici Yük Kapasitesi

→ Geri Bildirim ve Algılama

tek bir tork değerine bağlı kalmak yerine.

Bu durum, aktüatör ağırlığı, torku, hızı ve termal performansının birbirleriyle yakından ilişkili olduğu insansı robotik alanında özellikle önem kazanır.

Dolayısıyla amaç, yalnızca mümkün olan en yüksek tork değerine sahip bir aktüatör üretmek değildir.

Amaç, robotun gerektirdiği hız, hassasiyet, verimlilik, termal kararlılık ve algılama yeteneğini korurken, en küçük pratik kütle ve hacim içinde gerekli kullanılabilir torku sağlayan bir aktüatör geliştirmektir.

Harmonik tahrik aktüatöründe yüksek tork yoğunluğunun gerçek mühendislik anlamı budur.
