İnsansı ve Tekerlekli Robotlar için Robot Eklem Motoru: Doğru Eklem Aktüatörü Nasıl Seçilir?

Giriş

İnsanlar bir Robot Eklem Motoru düşündüğünde, akla çoğunlukla ilk olarak insansı robotlar gelir. Bir insansı robot; kalça, diz, ayak bileği, omuz, dirsek, bilek, bel, boyun ve el dâhil olmak üzere bağımsız olarak kontrol edilen onlarca ekleme sahip olabilir. Her eklemin kompakt ve hafif kalırken kontrollü dönme hareketi üretmesi, hassas olması ve dinamik yükler altında güvenilir şekilde çalışabilmesi gerekir.

Ancak Robot Eklem Motorları yalnızca insansı robotlarla sınırlı değildir. Tekerlekli robotlar basit mobil platformlardan mobil manipülasyon, denetim ve hizmet sistemlerine doğru geliştikçe, giderek daha fazla robotik kol, döner kafa, pan-tilt mekanizması, kavrayıcı ve diğer eklemli yapılarla donatılmaktadır. Bu mekanizmalar da kompakt ve hassas şekilde kontrol edilen döner eklemler gerektirir.

Bu nedenle önemli olan, bir robotun insansı mı yoksa tekerlekli mi olduğu değildir. Önemli olan, robotun ne tür bir eklem hareketi gerçekleştirmesi gerektiğidir.

İnsansı bir robotun kalça eklemi ile mobil bir robotun robotik kol dirseği çok farklı tork gereksinimlerine sahip olabilir; ancak her ikisi de kontrollü bir döner aktüatöre ihtiyaç duyar. Bir robot kafası, insansı bir dizden çok daha düşük tork gerektirebilir; fakat konumlandırma hassasiyeti ve hareket düzgünlüğü aynı derecede önemli olabilir.

Bu nedenle Robot Eklem Motoru, birçok eklemli robotik sistem türü için temel bir yapı taşıdır.

Robot Eklem Motorları Robotlar İçin Neden Önemli Bir Yapı Taşı Hâline Geliyor？

Bir Robot Eklem Motoru yalnızca dönme hareketi üreten bir motor olarak görülmemelidir. Modern bir robotik sistemde eklem; motor, redüktör, enkoder, sürücü elektroniği, rulmanlar, gövde ve kontrol sisteminin birlikte çalıştığı eksiksiz bir elektromekanik ünitedir.

Tipik bir entegre mimari şu şekilde gösterilebilir:

Motor + Redüktör + Enkoder + Sürücü = Entegre Robot Eklem Motoru

Uygulamaya bağlı olarak tork algılama, frenleme, sıcaklık izleme ve iletişim arayüzleri gibi ek işlevler de ekleme entegre edilebilir.

Bu mimari, robot üreticilerinin makinelerini tasarlama biçimini değiştirir. Mühendisler her bileşeni ayrı ayrı seçip son ekleme entegre etmek yerine, tanımlanmış mekanik, elektriksel ve iletişim arayüzlerine sahip standartlaştırılmış bir eklem modülü kullanabilir.

Robot eklemlerinin sayısı arttıkça bu yaklaşım özellikle değerli hâle gelir. Bir insansı robot onlarca tahrik edilen eksene ihtiyaç duyabilirken, robotik kol, döner kafa ve manipülasyon sistemiyle donatılmış bir mobil robot da bağımsız olarak kontrol edilen çok sayıda ekleme sahip olabilir.

Bir robotun eklem sayısı arttıkça, standartlaştırılmış ve tekrarlanabilir aktüatör mimarisinin değeri de artar.

İnsansı Robotlarda Robot Eklem Motoru Gereksinimleri

İnsansı robotlar, aktüatörün insan ölçeğindeki mekanik yapıya sığarken dinamik hareket için yeterli torku üretmesi gerektiğinden, robot eklem motorları açısından en zorlu gereksinimlerden bazılarını ortaya koyar.

Kalça, diz ve ayak bileği eklemleri, robotun ağırlığının önemli bir bölümünü taşırken yüksek sürekli ve tepe torkuna ihtiyaç duyabilir. Aynı zamanda omuz, dirsek, bilek ve boyun eklemleri farklı tork, hız, kompaktlık ve konumlandırma hassasiyeti kombinasyonları gerektirir.

Bu nedenle bir insansı robot, tüm gövde boyunca aynı aktüatörü kullanamaz.

Kalça ekleminde kullanılan aktüatör yüksek tork yoğunluğuna ve mekanik rijitliğe öncelik verirken, bilek aktüatörü düşük ağırlık, kompakt boyutlar ve hassas konumlandırmaya daha fazla önem verebilir. Boyun veya kafa aktüatörü ise görece düşük torkun yanı sıra mükemmel hareket düzgünlüğü ve açısal konumlandırma gerektirebilir.

Bu nedenle pratik bir insansı robot aktüatör platformu, tutarlı bir sistem mimarisini korurken birden fazla tork ve boyut sınıfına ihtiyaç duyar.

Temel zorluk, aktüatörün aşırı ağır veya büyük olmasına izin vermeden yeterli eklem performansını elde etmektir. Bir robot eklemine eklenen her kilogram, diğer eklemlerin maruz kaldığı dinamik yükü etkileyebilir; enerji tüketimini artırabilir ve robotun genel hareket özelliklerini değiştirebilir.

Bu nedenle tork yoğunluğu, kompaktlık, mekanik rijitlik, termal performans ve geri besleme hassasiyeti, insansı robot eklem motorları için önemli değerlendirme kriterleri hâline gelmiştir.

Robot Eklem Motorları Tekerlekli Robotlarda da Önemlidir

Tekerlekli robotlar çoğunlukla hareket platformları açısından ele alınır; ancak mekanik mimarileri mobil tabanın çok ötesine uzanabilir.

Modern bir tekerlekli robot, manipülasyon için bir robotik kol, algılama için döner bir kafa, sensör konumlandırma için pan-tilt mekanizması veya çok eksenli bir denetim sistemi taşıyabilir. Bu eklemli mekanizmalar sisteme eklendiğinde robotun birden fazla kontrollü döner ekleme ihtiyacı olur.

Örneğin mobil bir manipülatör, omuz eklemi, dirsek eklemi, bilek eklemi ve uç efektör mekanizmasından oluşan bir mekanik zincire sahip olabilir. Robot çevresinde mobil bir platform kullanarak hareket edebilir; ancak manipülasyon işlevleri diğer robotik kollarla aynı temel ilkelere dayanır: her döner eklem kontrollü torka, hassas konumlandırmaya, uygun rijitliğe ve güvenilir geri beslemeye ihtiyaç duyar.

Aynı ilke robotik kafalar için de geçerlidir.

Tekerlekli bir denetim robotu, döner bir kafaya monte edilmiş kamera, derinlik sensörü veya başka bir algılama sistemi kullanabilir. Kafanın çevresini sürekli taraması, bir hedefi takip etmesi veya belirli bir sensör yönelimini koruması gerekebilir. Bu tür uygulamalarda aktüatörün insansı bir kalça veya dizin son derece yüksek torkuna ihtiyacı olmayabilir; ancak düşük boşluk, kompakt boyutlar, düzgün dönme ve hassas konum kontrolü daha önemli hâle gelebilir.

Bu nedenle Robot Eklem Motorlarının tekerlekli robotlardaki uygulaması, bu motorların robotun temel hareket sistemi yerine geçtiği şeklinde anlaşılmamalıdır. Bu uygulama, robotun temel hareketin ötesinde taşıdığı eklemli işlevlerin sayısının arttığını gösterir.

Farklı Robot Eklem Motorları Farklı Motor Özellikleri Gerektirir

Bir Robot Eklem Motorunun gereksinimleri öncelikle eklemin işlevi tarafından belirlenir.

Bu karşılaştırma, yalnızca nominal güce göre Robot Eklem Motoru seçmenin neden yeterli olmadığını gösterir.

Yüksek torklu bir aktüatör insansı bir diz için ideal olabilir; ancak robot kafası için gereğinden büyük olabilir. Buna karşılık, düşük atalet ve hassas konumlandırma için optimize edilmiş bir aktüatör, ağır bir robotik kol eklemi için yeterli sürekli torku sağlayamayabilir.

Doğru yaklaşım, aktüatörü her eklemin gerçek tork, hız, çalışma çevrimi, mekanik rijitlik, montaj alanı ve geri besleme gereksinimleriyle eşleştirmektir.

Harmonik Eklem Motorları Robotik Eklemler İçin Neden Caziptir？

Farklı aktarım teknolojileri arasında harmonik aktarım; yüksek redüksiyon oranı, düşük boşluk, kompakt boyutlar ve yüksek konumlandırma hassasiyeti gerektiren robotik eklemler için özellikle caziptir.

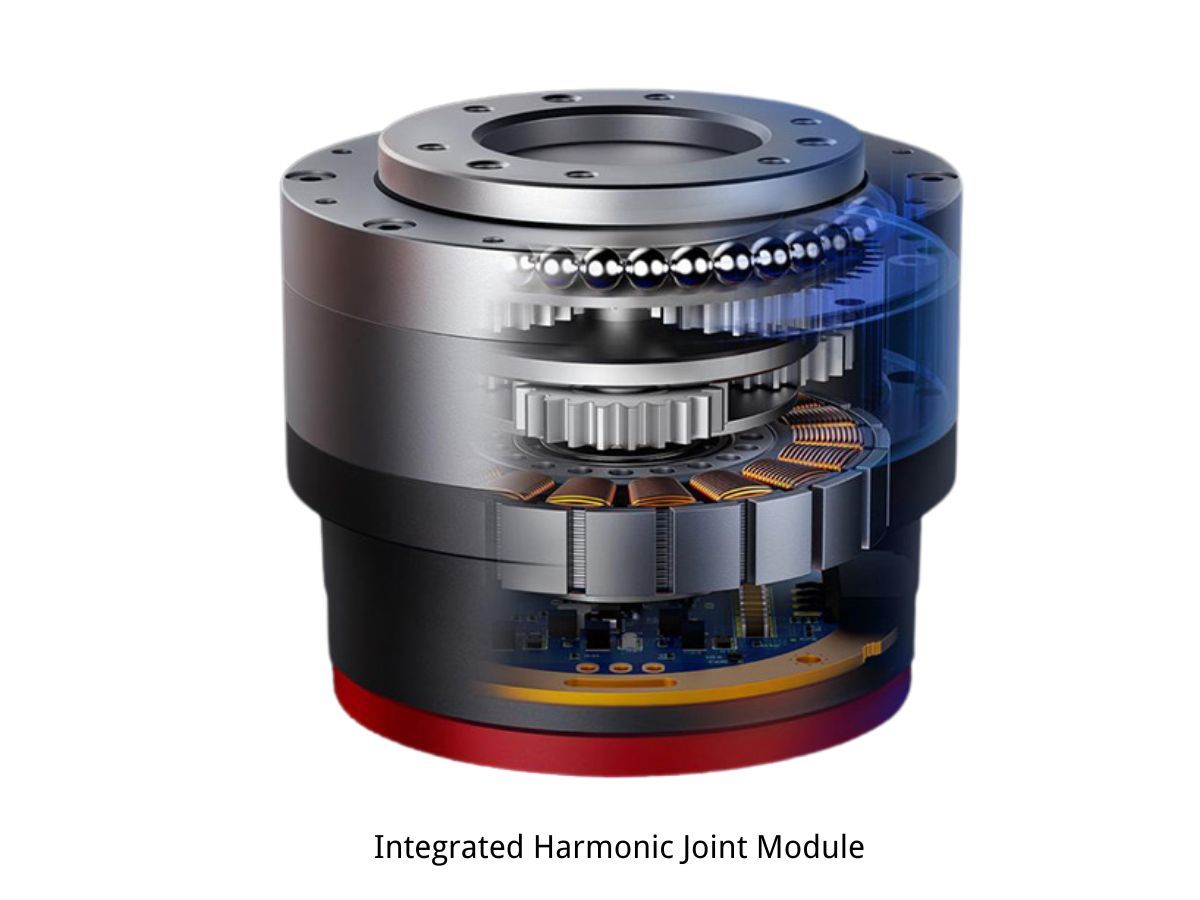

Harmonik tabanlı bir Robot Eklem Motoru, yüksek hızlı motor dönüşünü kontrollü, yüksek torklu çıkış hareketine dönüştürmek için motoru harmonik redüktörle birleştirir.

Alan kısıtlarının sıkı olduğu uygulamalarda bu mimari, çıkış torku ile paket boyutu arasında yararlı bir denge sağlayabilir.

Düşük boşluk, hassas robotik eklemler için bir diğer önemli avantajdır. Birden fazla eklem birlikte çalıştığında aktarım hataları uç efektörün veya robot gövdesinin nihai konumunu etkileyebilir. Bu nedenle düşük boşluklu bir aktarım, eklemin genel kontrol edilebilirliğini iyileştirmeye yardımcı olabilir.

Bununla birlikte harmonik aktarım, her robot eklemi için evrensel bir çözüm olarak görülmemelidir. Redüksiyon oranı, çıkış hızı, verimlilik, geri sürülebilirlik, burulma rijitliği, termal performans ve çalışma çevrimi birlikte değerlendirilmelidir.

Bu nedenle doğru soru, harmonik eklem motorunun diğer tüm aktüatörlerden daha iyi olup olmadığı değil, özelliklerinin hedef eklemin özel gereksinimleriyle örtüşüp örtüşmediğidir.

Entegre Robot Eklem Motoru ile Ayrı Motor ve Redüktörün Karşılaştırılması

Geleneksel robotik eklemlerde motor, redüktör, enkoder ve sürücü için çoğunlukla ayrı bileşenler kullanılır. Bu yaklaşım, mühendislerin münferit bileşenleri bağımsız olarak değiştirebilmesi veya modifiye edebilmesi sayesinde geliştirme sırasında esneklik sağlar.

Bununla birlikte robotik sistemler daha yüksek entegrasyona ve daha büyük üretim hacimlerine yöneldikçe, entegre bir Robot Eklem Motorunun avantajları giderek daha belirgin hâle gelir.

Motor, redüktör, enkoder ve elektronik tek bir modül olarak tasarlandığında, mekanik arayüzler son montaj sırasında çözülmek yerine başlangıçtan itibaren optimize edilebilir. Rijitliği ve ısı iletimini iyileştirmek için gövde de motor ve aktarım sistemi etrafında tasarlanabilir.

Entegrasyon, harici kablolamanın karmaşıklığını da azaltabilir. Bu durum, tekrarlanan kablo bükülmelerinin ve parazitlerin güvenilirlik sorunlarına yol açabildiği döner eklemlerin çevresinde özellikle değerlidir.

Bir diğer önemli fayda üretim tutarlılığıdır. Her motoru, redüktörü, enkoderi ve sürücüyü robot fabrikasında ayrı ayrı monte edip kalibre etmek yerine, eksiksiz bir eklem modülü teslimattan önce test edilip kalibre edilebilir.

Bu, çok sayıda ekleme sahip robotlarda montaj ve devreye alma karmaşıklığını önemli ölçüde azaltabilir.

Ancak entegrasyon, her bileşenin fiziksel olarak mümkün olan en küçük alana yerleştirilmesi gerektiği anlamına gelmez. İlk eklem mimarisi tasarımı sırasında termal yollar, bakım gereksinimleri, sensör konumlandırması ve mekanik rijitlik dikkate alınmalıdır.

Gerçek anlamda entegre bir eklem, yalnızca tek bir gövdenin içine yerleştirilmiş bileşenler topluluğu değildir. Mekanik, elektriksel, termal ve kontrol gereksinimleri eş zamanlı olarak dikkate alınarak tasarlanmış bir eklem sistemidir.

Doğru Robot Eklem Motoru Nasıl Seçilir？

Bir Robot Eklem Motoru seçimine motorun nominal gücüyle değil, gerekli çıkış hareketiyle başlanmalıdır.

İlk olarak mühendislerin gerçek çalışma koşulları altında gerekli sürekli ve tepe çıkış torkunu belirlemesi gerekir. Tepe torkuna yalnızca saniyenin küçük bir bölümünde ulaşan bir robot ekleminin gereksinimleri, ağır bir yükü sürekli olarak tutan ekleminkinden çok farklıdır.

Çıkış hızı da aynı derecede önemlidir. Motor görece yüksek bir hızda çalışabilir; ancak nihai eklem hızını ve çıkış torkunu redüktör belirler. Bu nedenle redüksiyon oranı, tek bir parametreyi en üst düzeye çıkarmak yerine hem tork hem de hız dikkate alınarak seçilmelidir.

Mekanik rijitlik ve boşluk daha sonra uygulamanın hassasiyet gereksinimlerine göre değerlendirilmelidir. Yüksek hassasiyetli robotik kollar, insansı eklemler ve konumlandırma mekanizmaları, daha az talepkâr döner mekanizmalardan önemli ölçüde farklı aktarım özellikleri gerektirebilir.

Geri besleme mimarisi de önemli bir husustur. Motor tarafındaki enkoder yüksek hızlı motor kontrolü sağlayabilirken, çıkış tarafındaki enkoder nihai eklem konumu hakkında daha doğrudan bilgi sağlayabilir. Gelişmiş robotik uygulamalarda çift enkoderli mimariler ek kontrol ve geri besleme kapasitesi sunabilir.

Termal performans da gerçek çalışma çevrimi kullanılarak değerlendirilmelidir. Kısa süreli tepe tork verileri, dinamik yükler altında sürekli çalışan bir eklemin performansını tek başına doğru şekilde temsil edemez.

Son olarak mühendislerin aktüatörün ağırlığını, boyutlarını, iletişim arayüzünü, kablolama gereksinimlerini, bakım stratejisini ve entegrasyon seviyesini dikkate alması gerekir.

Bu nedenle en iyi Robot Eklem Motoru, mutlaka en yüksek torka veya güce sahip olan değildir. Mevcut mekanik hacim içinde gerekli torku, hızı, hassasiyeti, rijitliği, termal performansı ve entegrasyonu sağlayan motordur.

Modüler Robot Eklem Motorları Neden Giderek Daha Önemli Hâle Geliyor？

Robot üreticileri farklı robot platformları ve nesilleri geliştirdikçe modüler aktüatör platformlarına duyulan ihtiyaç artmaktadır.

Farklı eklemler farklı performans seviyeleri gerektirir; ancak her eklem için komple elektriksel ve mekanik mimariyi yeniden tasarlamak gereksiz mühendislik çalışmasına yol açar.

Bunun yerine modüler bir Robot Eklem Motoru platformu, ortak mekanik ve elektriksel tasarım ilkelerini korurken çeşitli aktüatör boyutları ve tork sınıfları sunabilir.

Örneğin bir robot üreticisi insansı kalça için daha yüksek torklu, dirsek için orta boyutlu ve bilek veya robot kafası için kompakt bir aktüatör kullanabilir.

Belirli aktüatörler farklı olabilir; ancak genel geliştirme yöntemi tutarlı kalır.

Bu yaklaşım geliştirme döngülerini kısaltabilir, testleri basitleştirebilir ve prototip robotlardan seri üretim platformlarına geçişi kolaylaştırabilir.

Birden fazla robotik ürün geliştiren üreticiler için modülerlik, münferit bir aktüatörün performansı kadar önemli olabilir.

Robot Eklem Motorlarının Geleceği

Robot Eklem Motorlarının gelişimi daha derin entegrasyona doğru ilerlemektedir.

Geleceğin aktüatör modüllerinin; motor, hassas redüktör, enkoder, sürücü elektroniği, tork algılama, sıcaklık izleme, iletişim ve güvenlik işlevleri dâhil olmak üzere daha fazla işlevi standartlaştırılmış bir mekanik paket içinde birleştirmesi beklenmektedir.

Bu, robot ekleminin giderek komut alabilen, tork üretebilen, kendi çalışma durumunu ölçebilen ve robot kontrolörüyle iletişim kurabilen bağımsız bir elektromekanik ünite hâline geleceği anlamına gelir.

Bu eğilim özellikle insansı robotikte belirgindir; ancak temel teknoloji robotik kolları, mobil manipülatörleri, denetim robotlarını, iş birliğine dayalı robotları, dört ayaklı robotları ve diğer eklemli sistemleri de destekleyebilir.

Bu platformların ortak gereksinimi robotun şekli veya hareket yönteminden kaynaklanmaz.

Ortak gereksinim, kompakt ve yüksek düzeyde entegre edilmiş bir eklemden hassas ve kontrollü dönme hareketi üretmektir.

Sonuç

Robot Eklem Motoru artık yalnızca insansı robotlarla sınırlı bir bileşen kategorisi değildir.

İnsansı robotlar kalça, diz, ayak bileği, omuz, dirsek, bilek, boyun ve el boyunca çok sayıda eklem motoruna ihtiyaç duyar. Tekerlekli robotlar ise giderek daha fazla robotik kollar, döner kafalar, pan-tilt sistemleri, denetim mekanizmaları ve kontrollü döner eklemlere dayanan diğer eklemli yapılarla donatılmaktadır.

Bu nedenle önemli ayrım, robotun insansı mı yoksa tekerlekli mi olduğu değildir.

Önemli olan, her eklemin hangi görevi yerine getirmesi gerektiğidir.

Yüksek yüklere maruz kalan insansı eklemler tork yoğunluğuna, rijitliğe, termal kapasiteye ve dinamik tepkiye öncelik verebilir. Robotik kol eklemleri tork, hız, hassasiyet ve tekrarlanabilirlik arasında denge gerektirebilir. Robot kafaları ve pan-tilt mekanizmaları ise düşük boşluğa, konumlandırma hassasiyetine, kompaktlığa ve düzgün harekete daha fazla önem verebilir.

Robot Eklem Motoru seçiminin robotun genel kategorisiyle değil, eklemin gerçek gereksinimleriyle başlaması bu nedenle önemlidir.

İnsansı robotlar, mobil manipülatörler, denetim robotları, robotik kollar ve diğer eklemli robotik sistemler için motoru, hassas redüktörü, enkoderi ve sürücüyü birleştiren entegre bir Robot Eklem Motoru, kompakt ve yüksek performanslı robotik eklemler oluşturmak için standartlaştırılmış bir temel sağlayabilir.

Robotik aktüasyonun geleceği yalnızca motoru daha güçlü hâle getirmekle ilgili değildir. Gelecek; tork üretimini, aktarımı, geri beslemeyi, kontrolü ve mekanik yapıyı robotun özel hareket gereksinimleri için optimize edilmiş bir sistemde birleştiren bir eklem modülü oluşturmaktır.
