Belirli Uygulamalara Göre En Uygun Harmonik Tahrik Redüktörü Nasıl Seçilir

Makine mühendisleri bir harmonik tahrik redüktörü seçerken, genellikle performans özelliklerini ve çalışma ortamını değerlendirir, çizimler ve temel spesifikasyonlar aracılığıyla en uygun modeli doğrular.

Bu temel parametrelerin ötesinde, dikkatle değerlendirilmesi gereken daha birçok ek ayrıntı vardır.

1. Harmonik Tahrikin Tork Gereksinimlerini Tam Olarak Dikkate Alın

Müşterilere model seçiminde yardımcı olurken, HONPINE mühendislik ekibi genellikle harmonik tahrikin sürekli çalışma sırasında yüke dayanabilmesini sağlamak için %20–%30 tork payı ayırır.

Maksimum torku da dikkate almak önemlidir, çünkü gerçek uygulamalarda ilk çalıştırma, acil duruşlar ve kısa süreli darbe yükleri sıklıkla meydana gelir.

Sık hızlanma/yavaşlama veya yüksek ataletli yüklerin bulunduğu senaryolarda, harmonik tahriklerin doğal tork dalgalanması özellikleri etkilenebilir. Aşırı tork dalgalanması ise konumlandırma doğruluğunu azaltabilir.

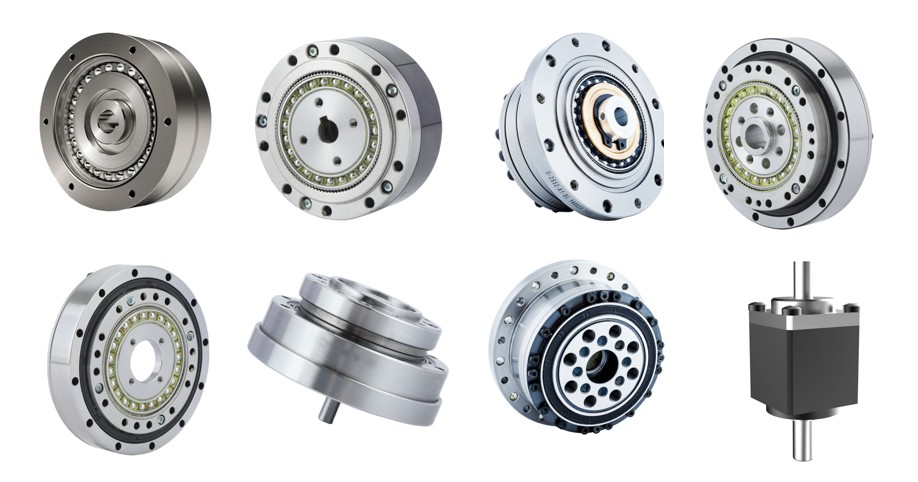

2. Uygulama Ortamı İçin En Uygun Harmonik Tahrik Yapısını Seçin

Kap Tipi Harmonik Tahrik

Robot eklemleri veya yüksek hassasiyet gerektiren tıbbi cihazlarda kullanıldığında, genellikle kap tipi harmonik tahrik tercih edilir.

Şapka Tipi Harmonik Tahrik

Takım tezgahları veya ağır yük uygulamaları için, daha yüksek rijitliğe sahip şapka tipi varyant önerilir.

İçi Boş Mil Tasarımlı Harmonik Tahrik

Daha yüksek serbestlik dereceleri gerektiren robotik uygulamalarda, içi boş geçişli bir tasarım önerilir. Kabloların merkezden geçirilmesine olanak tanıyarak kablo bükülmesi, parazit ve kopma riskini azaltır.

Krep Tipi Harmonik Tahrik

Alan kısıtlamalarının temel bir faktör olduğu durumlarda—örneğin robotik uç eksen eklemlerinde—ultra düz krep tipi harmonik tahrik ideal seçimdir.

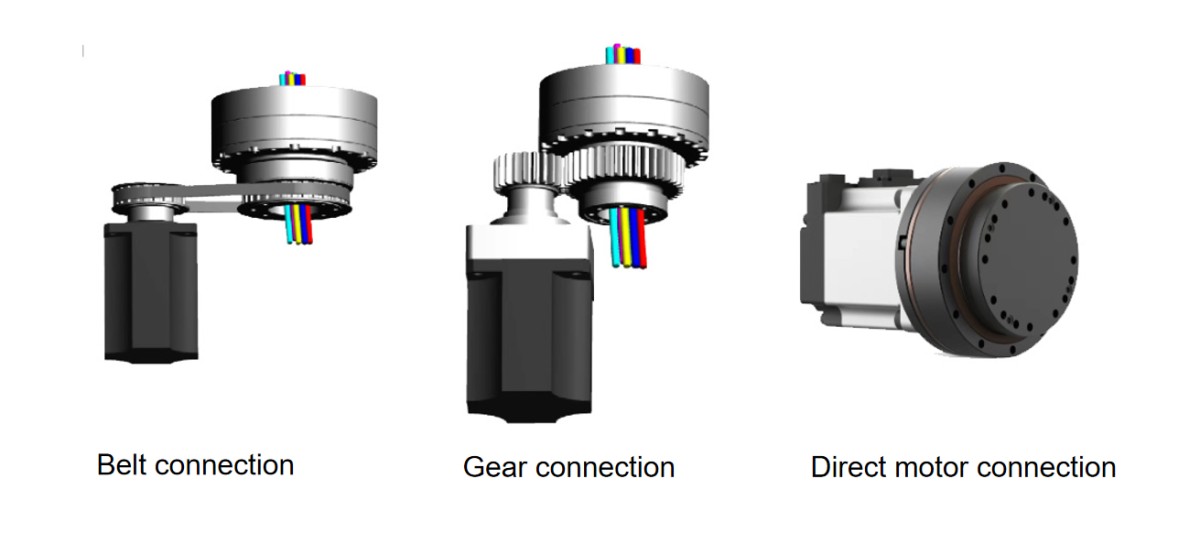

3. Çalışma Koşulları İçin Uygun Bağlantı Yöntemini Seçin

Kayış Bağlantısı

Motor ve harmonik tahrik, bir kayış transmisyonu aracılığıyla bağlanır ve aynı eksen üzerinde olmalarını gerektirmeden esnek yerleşime olanak tanır.

Bu kurulum, kompakt otomasyon sistemleri veya hafif taşıma robotları gibi alanı sınırlı ya da ofset montajlı ekipmanlar için uygundur.

Dişli Bağlantısı

Burada motor ve harmonik tahrik, dişli kavraması yoluyla bağlanır ve bu yöntem genellikle motor ile tahrikin eş eksenli olarak hizalanmadığı durumlarda kullanılır.

Kayış transmisyonuyla karşılaştırıldığında, bu konfigürasyon daha yüksek rijitlik sunar ve bu da onu takım tezgahı yardımcı eksenleri veya otomatik üretim ekipmanları gibi orta ila ağır yük uygulamaları için uygun hale getirir.

Doğrudan Motor Kaplini

Motor, bir flanş veya kaplin aracılığıyla harmonik tahrikin giriş tarafına doğrudan bağlanır ve entegre bir motor-tahrik grubu oluşturur.

Bu, kolay kurulum ve yüksek verimlilik sağlar ve robot eklemleri, yarı iletken üretim ekipmanları ve tıbbi makineler gibi yüksek hassasiyet ve rijitlik gerektiren uygulamalar için idealdir.

4. Güvenilir Uzun Vadeli Performans İçin Kapsamlı Değerlendirmeler

Bir harmonik tahrik seçerken, mühendisler tork, redüksiyon oranı ve hassasiyet gibi temel parametrelere ek olarak şunları da dikkate almalıdır:

rijitlik, verimlilik, hizmet ömrü, yağlama, montaj yöntemi ve çevresel uyarlanabilirlik.

Tüm bu faktörler yalnızca birlikte değerlendirildiğinde, sistem uzun süreli kullanım boyunca kararlı ve güvenilir çalışmasını sürdürebilir.
