Harmonik Döner Aktüatör mü, Doğrudan Tahrikli Döner Aktüatör mü, İçi Boş Döner Tabla mı: Otomasyon İçin Hangi Döner Hareket Çözümü Doğru?

Modern otomasyonda döner hareket her yerde karşımıza çıkıyor.

Yarı iletken incelemesinden ve gofret işlemesinden 3C montajına, elektronik bileşen testine, dağıtıma, lazer işlemeye ve hassas konumlandırmaya kadar, makinelerin genellikle bir fikstürü, iş parçasını, aleti veya işlem istasyonunu yüksek tekrarlanabilirlik ile döndürmesi gerekir.

İlk bakışta, üç çözüm aynı amaca hizmet ediyor gibi görünebilir: Harmonik Döner Aktüatör , Direkt Tahrikli Döner Aktüatör ve İçi Boş Döner Tabla .

Üçünün de kontrollü döner hareket sağlayabildiği, üçünün de otomatik ekipmanlara entegre edilebildiği ve üçünün de yüksek konumlandırma doğruluğu, kompakt mekanik düzenler ve sürekli veya indeksli dönüş etrafında tasarlanabildiği belirtilmiştir.

Ancak bunlar birbirinin yerine kullanılamaz.

Temel fark, her çözümün tork, hız, iletim, yük desteği, konumlandırma doğruluğu, mekanik entegrasyon ve kurulum alanı konularını nasıl ele aldığıdır.

Harmonik döner aktüatör, motor hızını yüksek çıkış torkuna ve kontrollü döner harekete dönüştürmek için hassas bir redüksiyon mekanizması kullanır. Direkt tahrikli döner aktüatör, geleneksel redüksiyon aşamasını ortadan kaldırır ve yükü doğrudan bir tork motoruyla tahrik eder. İçi boş döner tabla ise, geniş bir merkezi açıklık, yatak desteği ve montaj yüzeyi ile entegre bir döner konumlandırma platformu sağlamaya daha çok odaklanır.

3C otomasyonu, yarı iletken ekipmanları, muayene makineleri, montaj sistemleri ve hassas döner platformlar tasarlayan mühendisler için doğru mimariyi seçmek, makine boyutu, çevrim süresi, konumlandırma performansı, kablo yönlendirmesi ve genel sistem maliyeti üzerinde büyük bir etkiye sahip olabilir.

Bu kılavuz, bu üç döner hareket çözümü arasındaki farkları ve uygulamanız için doğru olanı nasıl seçeceğinizi açıklamaktadır.

Döner Hareket Çözümlerinin Üçüne Genel Bakış

İç mekanizmalarını karşılaştırmadan önce, her ürünün neyi başarmak üzere tasarlandığını anlamak faydalı olacaktır.

En önemli nokta, üç çözümün de hareket sisteminin farklı kısımlarını optimize etmesidir.

Harmonik Döner Aktüatör → tork yoğunluğu ve hassasiyet

Doğrudan Tahrikli Döner Aktüatör → dinamik tepki ve iletim kolaylığı

İçi Boş Döner Tabla → entegre döner konumlandırma ve mekanik erişilebilirlik

Bu ayrım, özellikle yarı iletken ve 3C otomasyonunda önem kazanmaktadır.

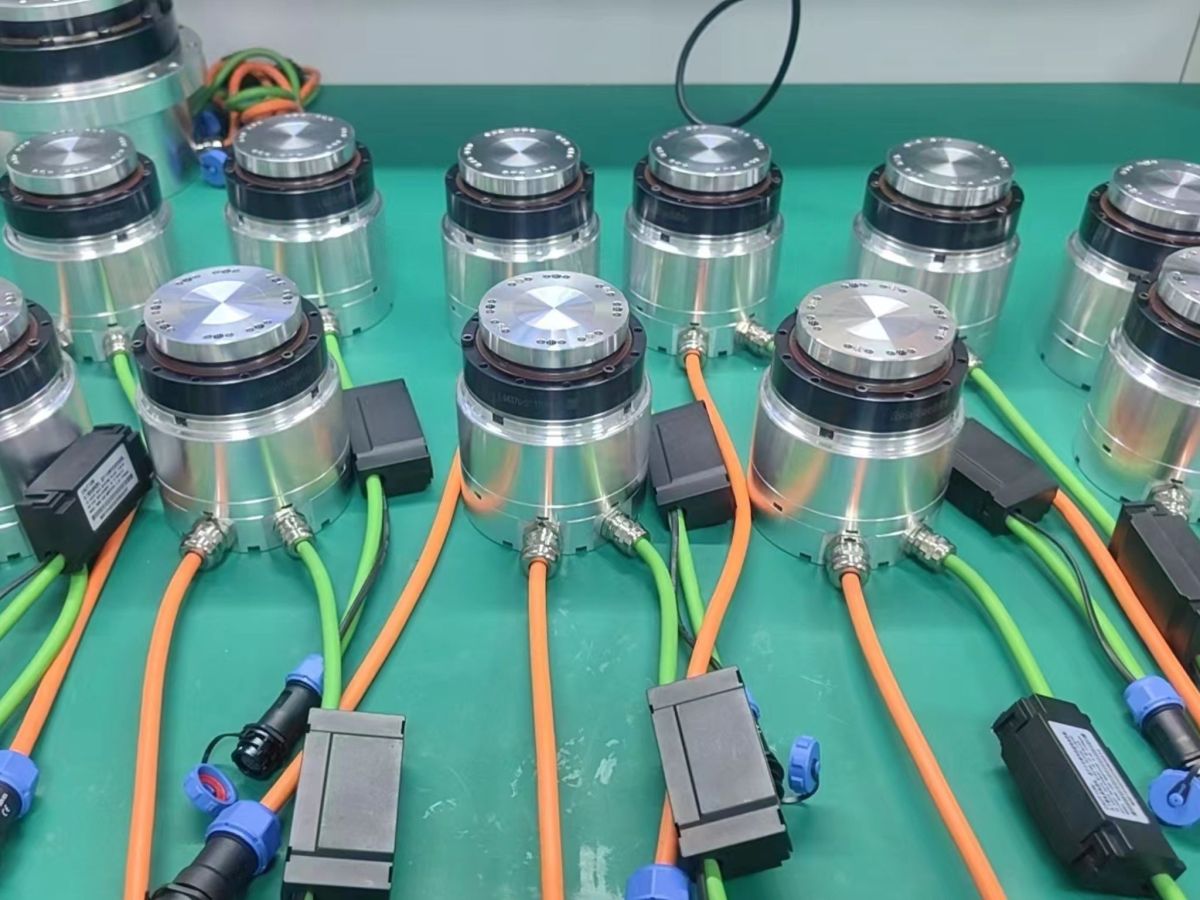

Harmonik Döner Aktüatör Nedir?

Harmonik döner aktüatör, bir motoru hassas bir harmonik veya gerilim dalgası azaltma mekanizmasıyla birleştiren entegre bir döner hareket ünitesidir.

Temel mimari şu şekilde basitleştirilebilir:

Servo Motor → Harmonik Azaltma Mekanizması → Çıkış Yatağı / Flanş → Yük

Bu azaltma mekanizması, nispeten yüksek hızlı bir motorun daha düşük çıkış hızında önemli ölçüde daha yüksek çıkış torku üretmesine olanak tanır.

Harmonik iletim, kompakt bir yapıda yüksek redüksiyon oranları elde etmek için dalga üreteci, esnek dişli ve dairesel dişli gibi bileşenler kullanır.

Bu mimari, makinenin aşağıdaki gereksinimleri karşılaması durumunda özellikle kullanışlıdır:

• Yüksek çıkış torku

• Yüksek indirgeme oranı

• Kompakt boyutlar

• Düşük tepki

• Yüksek konumlandırma tekrarlanabilirliği

• Yüksek burulma rijitliği

• Entegre motor ve enkoder

Modern harmonik döner aktüatörler, içi boş şaftları, enkoderleri, frenleri ve çıkış yataklarını tek bir kompakt düzeneğe entegre edebilir. Örneğin, Harmonic Drive, fırçasız servo motorlar ve enkoder geri beslemesiyle hassas dişli mekanizmasını birleştiren içi boş şaftlı döner aktüatörler sunar; içi boş merkez, kabloların, boruların veya diğer bileşenlerin dönüş ekseninden geçmesine olanak tanır.

Harmonik Döner Aktüatör Neden Kullanılır?

En büyük avantajı tork yoğunluğudur.

Harmonik azaltma mekanizması, düşük hızda yüksek tork üretmek için büyük bir doğrudan tahrikli motor kullanmak yerine, tasarımcının daha küçük bir yüksek hızlı motor kullanmasına ve torkunu mekanik olarak çoğaltmasına olanak tanır.

Bu, kurulum alanının sınırlı olduğu uygulamalarda aktüatörün toplam çapını önemli ölçüde azaltabilir.

Örneğin, kompakt bir yarı iletken inceleme sistemindeki döner konumlandırma ekseni, yüksek tutma torkuna ihtiyaç duyabilir ancak nispeten düşük bir çıkış hızına ihtiyaç duyabilir.

Bu gibi durumlarda, harmonik döner aktüatör son derece verimli bir mimari olabilir.

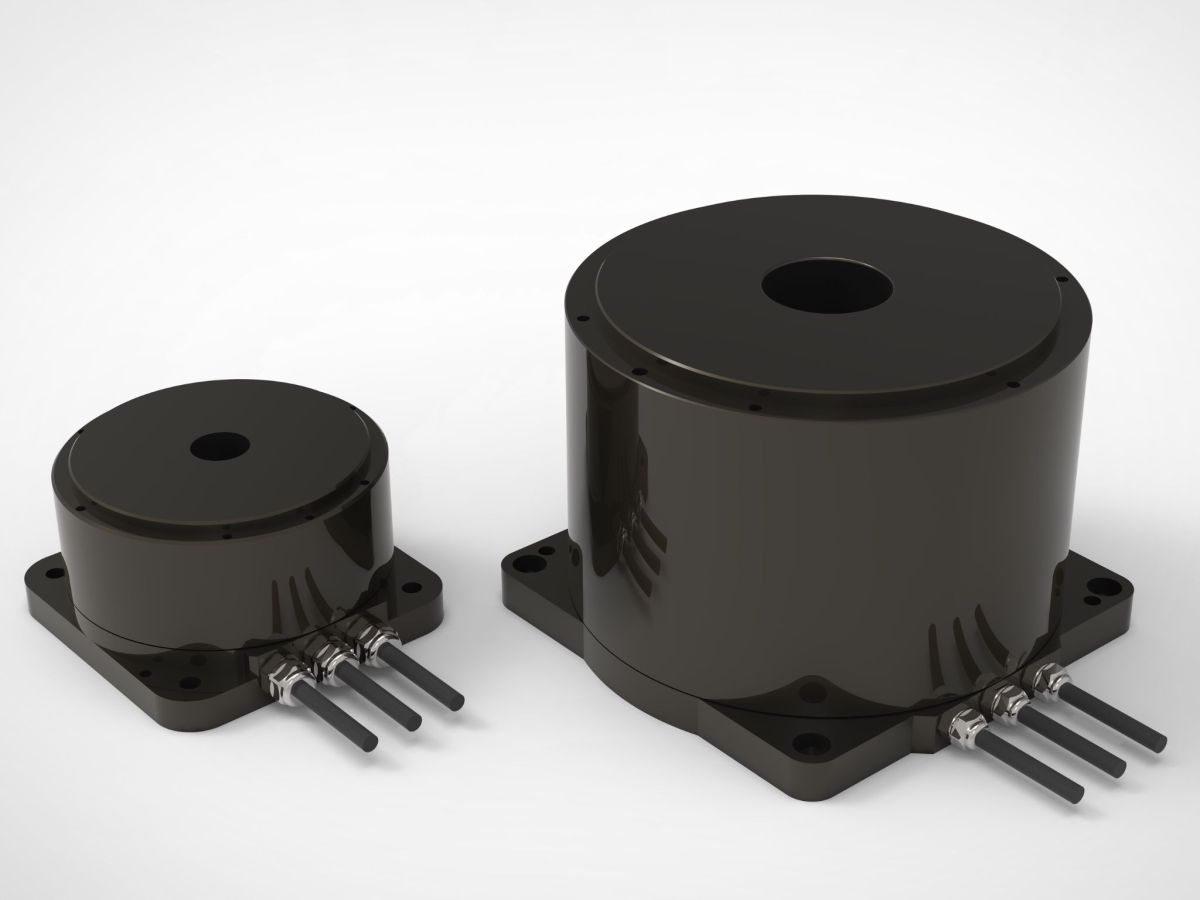

Direkt Tahrikli Döner Aktüatör Nedir?

Doğrudan tahrikli döner aktüatör ise temelde farklı bir yaklaşım benimser.

Aktüatör, motor ile yük arasına bir redüksiyon dişli kutusu yerleştirmek yerine, yükü doğrudan tahrik etmek için yüksek torklu bir döner motor kullanır.

Temel mimari şu şekildedir:

Servo Sürücü → Tork Motoru → Yük

Motor rotoru ile dönen yük arasında geleneksel bir dişli kutusu bulunmamaktadır.

Bu, sistemin şanzıman boşluğunu ortadan kaldırdığı ve mekanik iletim bileşenlerinin sayısını azalttığı anlamına gelir.

Bu nedenle, doğrudan tahrikli döner aktüatör, uygulamanın aşağıdaki gereksinimleri karşılaması durumunda özellikle caziptir:

• Hızlı ivmelenme ve yavaşlama

• Yüksek dönüş hızı

• Kısa yerleşme süresi

• Yüksek tekrarlanabilirlik

• Düzgün dönüş

• Sık indeksleme

• Düşük mekanik iletim hatası

• Yüksek dinamik tepki

Doğrudan tahrik yaklaşımı, özellikle yüksek hızlı döner hareketler için oldukça ilgi çekicidir.

Motor hızını artırmak ve bir redüksiyon oranı kullanmak yerine, motorun kendisi, gerekli hızda gerekli çıkış torkunu üretmek için büyük bir tork üreten çapa ve uygun elektromanyetik özelliklere sahip olacak şekilde tasarlanmıştır.

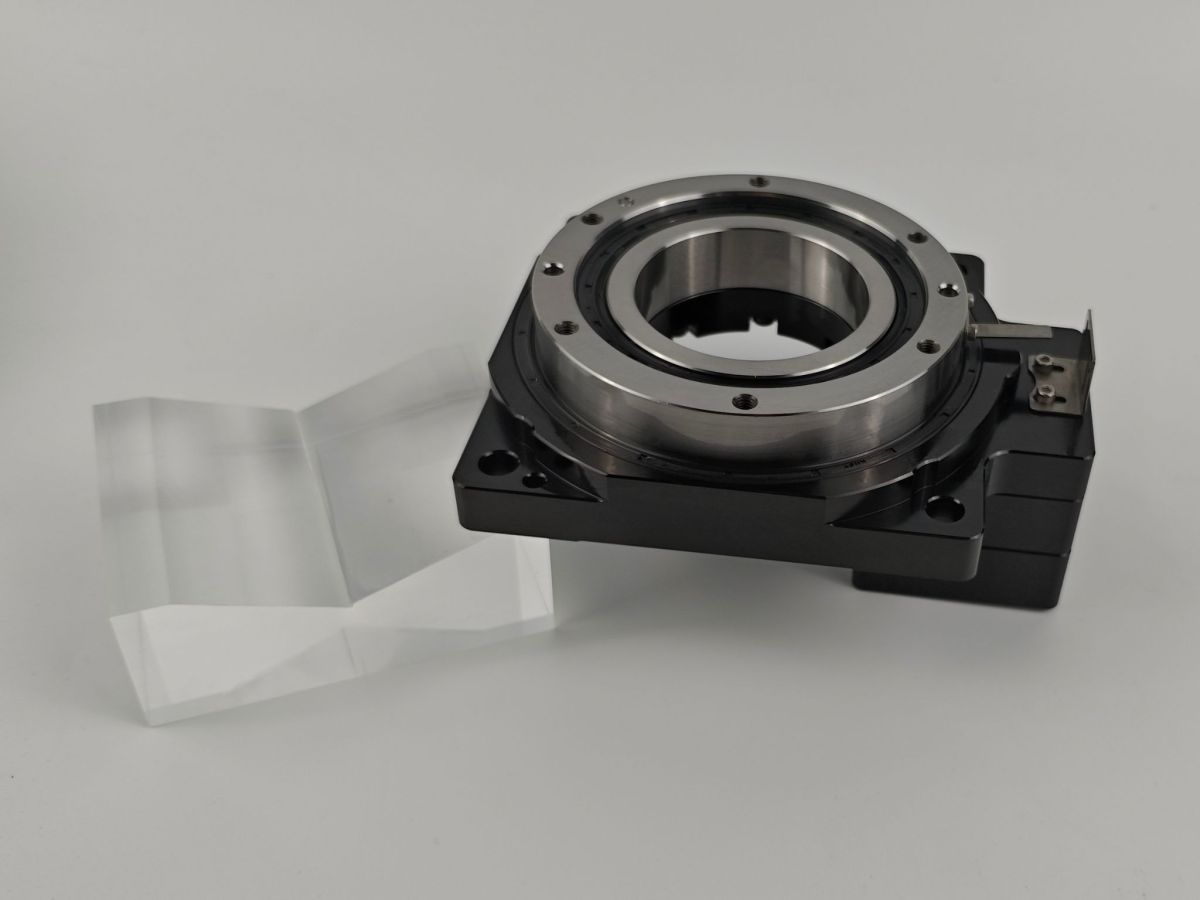

İçi boş döner tabla nedir?

İçi boş döner tabla, dönen bir tabla, yatak yapısı ve merkezdeki geçiş deliği etrafında tasarlanmış entegre bir döner konumlandırma platformudur.

Tipik mimarisi şöyledir:

• Motor / Tahrik Sistemi → Şanzıman → Döner Tabla → Bağlantı Elemanı veya İş Parçası

• İletim şekli değişiklik gösterebilir.

• Ürün mimarisine bağlı olarak, içi boş döner tabla şu işlevleri görebilir:

• Harmonik dişli sistemi

• Planet dişli sistemi

• Diğer hassasiyet azaltma mekanizmaları

• Servo motor

• Step motor

• Entegre rulman sistemi

Bu nedenle, içi boş döner tabla, harmonik veya doğrudan tahrik teknolojisinden tamamen ayrı bir iletim prensibi olmak zorunda değildir.

Bu önemli bir ayrımdır.

"İçi boş" terimi, döner ünitenin fiziksel mimarisini, özellikle de merkezdeki delik yapısını tanımlar. Tek başına, döner hareketin harmonik dişli, planet dişli veya doğrudan tahrik yoluyla mı üretildiğini belirlemez.

İçi boş delik, otomasyonda son derece değerli olabilir çünkü şu amaçlara hizmet eden bir yol sağlar:

• Kablolar

• Pnömatik boru

• Vakum hatları

• Fiber optik

• Sensörler

• Lazer ışınları

• Mekanik miller

• Takımlar

İçi boş şaftlı döner aktüatörler, kabloların ve boruların dönme ekseninden geçebilmesi nedeniyle yarı iletken ekipmanlarında da benzer şekilde kullanılır.

En Önemli Fark: Torkun Nasıl Üretildiği

Bu üç çözüm arasındaki en büyük fark, tork mimarileridir.

Harmonik Döner Aktüatör

Motor nispeten yüksek hızda tork üretir.

Harmonik iletim şu şekilde gerçekleşir:

Hızı azaltır → Çıkış torkunu artırır

Bu, kompakt bir motorun yüksek yük taşıyan döner bir mekanizmayı çalıştırmasını sağlar.

Direkt Tahrikli Döner Aktüatör

Motorun kendisi gerekli çıkış torkunu üretir.

Burada geleneksel bir redüksiyon dişli kutusu bulunmamaktadır.

Sistem şu hale gelir:

Motor Torku → Doğrudan Yük Hareketi

Bu, çok kısa bir mekanik iletim yolu sağlar.

İçi Boş Döner Tabla

İçi boş döner tabla esasen entegre bir mekanik platformdur.

İç tork mimarisi, belirli ürüne bağlıdır.

Bu nedenle, geniş bir içi boş merkez ve entegre çıkış yatağı sağlarken aynı zamanda bir indirgeme mekanizması da kullanabilir.

Bu nedenle mühendisler, her içi boş döner tablayı otomatik olarak harmonik aktüatör veya doğrudan tahrik sistemi olarak sınıflandırmamalıdır.

Harmonik Döner Aktüatör ile Direkt Tahrikli Döner Aktüatör Karşılaştırması

En önemli karşılaştırma, iki aktüatör mimarisi arasında yapılacaktır.

Harmonik Döner Aktüatör

Harmonik döner aktüatör, uygulamada öncelikler şu durumlarda genellikle daha güçlüdür:

Yüksek tork + kompakt boyut + yüksek redüksiyon oranı + hassasiyet

İndirgeme mekanizması, mekanik tork katlama etkisi sağlar.

Bu da onu şu amaçlar için uygun hale getirir:

• Robot eklemleri

• Döner konumlandırma eksenleri

• Yarı iletken işleme

• Muayene ekipmanı

• Yonga levha işleme sistemleri

• Kompakt otomasyon modülleri

• Hassas montaj ekipmanı

Direkt Tahrikli Döner Aktüatör

Doğrudan tahrikli döner aktüatör, öncelik şu yöne kaydığında cazip hale gelir:

Yüksek hız + yüksek ivme + kısa denge süresi + akıcı hareket

Vites kutusunun olmaması, mekanik iletim elemanlarının sayısını azaltır.

Bu özellikle şu durumlarda değerli olabilir:

• Yüksek hızlı indeksleme

• Döner muayene

• Yarıiletken ayıklama

• Yüksek hızlı taret sistemleri

• Elektronik bileşenlerin taşınması

• Yerleştirme ve alma mekanizmaları

• Hassas döner platformlar

Dolayısıyla seçim, makinenin hareket profiline bağlıdır.

Harmonik Döner Aktüatör ile İçi Boş Döner Tabla Karşılaştırması

Bu iki çözüm bazen birbirine benzer görünebilir çünkü her ikisi de şunları sağlayabilir:

Yüksek hassasiyet + kompakt kurulum + içi boş yapı + döner konumlandırma

Ancak tasarım anlayışları farklı.

Harmonik döner aktüatör, tahrik ve tork üretme sistemine odaklanır.

İçi boş döner tabla, dönen platformu ve mekanik entegrasyonu vurgular.

Örneğin, bir mühendis şu soruyu soruyorsa:

“Yüksek çıkış torkuna sahip, kompakt, servo tahrikli bir döner aktüatöre ihtiyacım var.”

Harmonik döner aktüatör daha doğal bir başlangıç noktası olabilir.

Mühendis şu soruyu soruyorsa:

"Büyük bir geçiş deliğine ve bir fikstür monte etmek için sağlam bir masaya sahip döner bir platforma ihtiyacım var."

İçi boş döner tabla daha uygun olabilir.

Bu ayrım, özellikle denetim istasyonları, indeksleme platformları ve montaj makineleri tasarlanırken oldukça faydalı hale gelir.

Direkt Tahrikli Döner Aktüatör ile İçi Boş Döner Tabla Karşılaştırması

Doğrudan tahrikli döner aktüatör, içi boş bir merkezle de tasarlanabilir.

Dolayısıyla, bu terimler birbirini dışlamaz.

Döner bir sistem teorik olarak şunları birleştirebilir:

Direkt Tahrik + İçi Boş Mil + Entegre Döner Tabla

Bu mimaride, motor doğrudan döner tablayı hareket ettirirken, içi boş merkez kabloların, boruların veya optik bileşenlerin eksen boyunca geçmesine olanak tanır.

Dolayısıyla temel fark şudur:

Direct Drive, sürücü mimarisini tanımlar.

"Hollow" kelimesi mekanik yapıyı tanımlar.

Bu ayrım, tedarikçi şartnamelerini değerlendirirken faydalıdır.

"İçi boş döner tabla" olarak tanımlanan bir ürün, bir indirgeme mekanizması içerebilir.

"Doğrudan tahrikli döner aktüatör" olarak tanımlanan bir ürünün içi boş bir deliğe de sahip olabilir.

Bu nedenle mühendis, yalnızca terminolojiye dayanarak bir ürün seçmek yerine, ürünün gerçek iç mimarisini incelemelidir.

Hangi çözüm en yüksek hassasiyeti sağlar?

Evrensel bir kazanan yok.

Konumlandırma doğruluğu, tüm hareket sistemine bağlıdır:

Motor + Şanzıman + Enkoder + Rulman + Yapı + Kontrolör + Kalibrasyon

Harmonik döner aktüatör, hassas harmonik dişli mekanizması sayesinde düşük boşluklu iletim ve yüksek indirgeme oranı sağlayarak yüksek konumlandırma hassasiyeti elde edebilir.

Doğrudan tahrikli döner aktüatör, yükün doğrudan motora bağlanması ve geleneksel dişli kutusu aktarım hatasının olmaması nedeniyle yüksek konumlandırma hassasiyeti sağlayabilir.

İçten aktarım sistemi, yatak yapısı ve kodlayıcı sistemi doğru şekilde tasarlandığında, içi boş döner tabla da yüksek hassasiyet sağlayabilir.

Bu nedenle, yalnızca nominal enkoder çözünürlüğüne dayalı olarak "harmonik tahrik mi yoksa doğrudan tahrik mi" karşılaştırması yapmak yeterli değildir.

Mühendisler şunları değerlendirmelidir:

• Mutlak konumlandırma doğruluğu

• Tekrarlanabilirlik

• Tepki

• İletim hatası

• Yatak salınımı

• Kodlayıcı doğruluğu

• Termal kayma

• Yapısal rijitlik

• Servo ayarı

Hangisi Daha Hızlı?

Yüksek hızlı döner hareket için, doğrudan tahrikli döner aktüatörler genellikle büyük bir avantaja sahiptir çünkü çıkış hızını sınırlayan bir redüksiyon dişli kutusu bulunmamaktadır.

Harmonik aktüatör, indirgeme etrafında optimize edilmiştir.

Bu nedenle çıkış hızı genellikle motor hızından çok daha düşüktür.

Bu durum, harmonik aktüatörleri yüksek torklu, düşük hızlı dönme hareketleri için mükemmel kılarken, son derece yüksek hızlı sürekli dönüşler için daha az uygun hale getirir.

Doğrudan tahrikli döner aktüatör, motor, yatak ve termal tasarım bunu desteklediği takdirde, önemli ölçüde daha yüksek dönme hızlarında çalışabilir.

Bu nedenle doğrudan tahrik teknolojisi genellikle şu amaçlarla değerlendirilir:

• Yüksek hızlı taret indeksleme

• Döner muayene

• Yarı iletken işleme

• Yüksek hızlı test ekipmanı

Ancak hız, her zaman tork ve ataletle birlikte değerlendirilmelidir.

Yüksek devir sayısına sahip bir motor, yük ataleti çok yüksekse veya gerekli ivme torku motorun maksimum kapasitesini aşarsa yine de uygun olmayabilir.

Hangisinin tork yoğunluğu daha iyi?

Kompakt ve yüksek tork gerektiren uygulamalar için, harmonik döner aktüatör, redüksiyon mekanizması motor torkunu katladığı için mükemmel tork yoğunluğu sunabilir.

Doğrudan tahrikli döner aktüatör, çıkış torkunu doğrudan üretmelidir.

Bu durum genellikle aynı düşük hız çıkış torku için daha büyük bir motor çapı veya daha aktif manyetik malzeme gerektirir.

Öyleyse:

Kompakt boyutlarda yüksek tork → Harmonik Döner Aktüatör

Yüksek hız ve doğrudan yük kontrolü → Doğrudan Tahrikli Döner Aktüatör

Bu, mühendislik alanındaki en önemli ödünleşmelerden biridir.

Yarıiletken ekipmanlar için hangi döner çözüm daha iyidir?

Yarı iletken ekipmanları, alışılmadık derecede zorlu hareket gereksinimlerine sahiptir.

Makinelerin şunlara ihtiyacı olabilir:

• Yüksek konumlandırma doğruluğu

• Kısa döngü süreleri

• Yüksek tekrarlanabilirlik

• Kompakt kurulum

• Temiz kablo yönlendirmesi

• Düşük titreşim

• Kararlı termal performans

• Yüksek güvenilirlik

Her üç mimari de kullanılabilir, ancak farklı makine fonksiyonları farklı çözümleri gerektirir.

Yonga Levha İşleme

Robot veya taşıma mekanizmasının kompakt boyutlara ve yüksek çıkış torkuna ihtiyaç duyduğu durumlarda harmonik döner aktüatör cazip olabilir.

İçi boş versiyonu ayrıca kablo ve pnömatik yönlendirmeyi de basitleştirebilir.

İçi boş şaftlı aktüatörler, özellikle kablolama ve boruların döner eksenden geçmesi gereken yarı iletken uygulamalarında kullanılır.

Yüksek Hızlı Muayene

Doğrudan tahrikli döner aktüatör, mekanik tork çarpımından ziyade hızlı ivmelenme, düzgün dönüş ve kısa dengelenme süresinin daha önemli olduğu durumlarda cazip bir seçenektir.

İndeksleme ve Fikstür Konumlandırma

İçi boş döner tabla, makinenin aşağıdaki ihtiyaçlara sahip olduğu durumlarda genellikle pratik bir seçimdir:

• Sert, dönen bir platform

• Doğrudan armatür montajı

• Geniş orta açıklık

• Kompakt kurulum

• Tekrarlanabilir indeksleme

Bu mimari, muayene ve montaj istasyonlarının mekanik tasarımını basitleştirebilir.

3C Otomasyonu İçin Hangi Çözüm Daha İyi?

3C üretim süreçleri aşağıdaki ürünleri kapsamaktadır:

• Akıllı telefonlar

• Tabletler

• Dizüstü bilgisayarlar

• Giyilebilir elektronik

• Kamera modülleri

• Bağlayıcılar

• Elektronik bileşenler

Bu makineler genellikle kompakt, hızlı ve yüksek tekrarlanabilirlik özelliğine sahip döner hareket gerektirir.

Kamera Modülü Montajı

Doğrudan tahrikli döner aktüatör, hizalama ve inceleme için düzgün, programlanabilir dönüş sağlayabilir.

Bağlantı Tertibatı

İçi boş döner tabla, fikstürler ve çoklu montaj istasyonları için kompakt bir indeksleme platformu sağlayabilir.

Hassas Bileşen Yönlendirmesi

Harmonik döner aktüatör, döner yükün nispeten ağır olduğu veya mevcut kurulum alanının sınırlı olduğu durumlarda yüksek tork ve hassas açısal konumlandırma sağlayabilir.

Geri tepme ve İletim Hatası

Hassas döner hareketlerde geri tepme (backlash) en önemli parametrelerden biridir.

Geleneksel bir dişli kutusu, giriş ve çıkış arasında boşluk oluşmasına neden olabilir.

Hassas bir harmonik döner aktüatör, mekanizmaya ve ürüne bağlı olarak son derece düşük veya sıfır boşluklu özelliklerle tasarlanabilir.

Doğrudan tahrikli döner aktüatör, geleneksel bir redüksiyon dişli kutusu içermez, bu nedenle dişli kutusu boşluğu tahrik zincirinin bir parçası değildir.

Ancak bu, sistemin tamamen sıfır mekanik hataya sahip olduğu anlamına gelmez.

Yatak boşluğu, yapısal deformasyon, enkoder montajı ve yüke bağlı sapma, konumlandırmayı etkileyebilir.

İçi boş döner tabla için boşluk, esas olarak iç iletim mimarisine bağlıdır.

Bu nedenle, ürünleri karşılaştırırken mühendisler şu soruları sormalıdır:

Çıkış tarafındaki gerçek boşluk veya iletim hatası nedir?

"İçi boş" kelimesinin otomatik olarak düşük tepki anlamına geldiğini varsaymak yerine.

Yük Kapasitesi ve Taşıma Tasarımı

Döner aktüatör seçimi sırasında çıkış yatağı genellikle göz ardı edilir.

Döner hareket ünitesinin yalnızca tork üretmesi yeterli olmamalıdır.

Ayrıca şunları da desteklemelidir:

• Radyal yük

• Eksenel yük

• Moment yükü

• Dönen fikstür ataleti

• Dış mekanik kuvvetler

Entegre çapraz rulmanlar, çıkışta doğrudan yük taşıyabildikleri için hassas döner aktüatörlerde yaygın olarak kullanılır.

Örneğin, Harmonic Drive'ın FHA Mini modeli, harmonik dişli bileşenini, servo motoru, enkoderi ve büyük çapraz makaralı çıkış yatağını bir araya getirerek yüklerin doğrudan aktüatöre monte edilmesini sağlar.

Bu tür bir entegrasyon, makine tasarımını önemli ölçüde basitleştirebilir.

İçi boş döner tablalar için taşıma kapasitesi daha da önemlidir çünkü tabla genellikle fikstürü ve iş parçasını destekler.

Otomasyonda İçi Boş Delik Çapı Neden Önemlidir?

Ortadaki oyuk sadece bir kolaylık sağlamaktan öte bir işlev görüyor.

Kompakt otomasyon ekipmanlarında, dönme merkezi genellikle kabloların ve pnömatik hatların yönlendirilmesi için en zor alandır.

Yeterince büyük bir oyuk şu olanakları sağlayabilir:

• Güç Kablosu

• Kodlayıcı Kablosu

• Ethernet / EtherCAT Kablosu

• Vakum Tüpü

• Pnömatik Tüp

• Fiber Optik Kablo

• Lazer Işını

Dönme merkezinden geçmek.

Bu, kablo bükülmesini ve dış kablo halkalarını azaltabilir.

İçi boş şaftlı aktüatör tasarımları, özellikle dönme ekseninden geçen kablolar, borular ve optik yollar içeren uygulamalar için önerilmektedir.

Yarı iletken ekipmanları için bu özellikle değerli olabilir çünkü makine düzeni genellikle son derece kompakttır.

Sürekli Dönme ve İndeksleme Hareketi Karşılaştırması

Bir diğer önemli seçim faktörü de hareket biçimidir.

Sürekli Dönme

Yükün nispeten yüksek hızda sürekli olarak dönmesi gerekiyorsa, doğrudan tahrikli döner aktüatör genellikle güçlü bir adaydır.

Tipik uygulama alanları şunlardır:

• Döner muayene

• Tarama

• Optik sistemler

• Yüksek hızlı işleme

• Sürekli indeksleme mekanizmaları

Tekrarlanan İndeksleme

Makine tekrar tekrar hareket ederse:

0° → 30° → 60° → 90° → Dur

O halde seçim şu noktalara odaklanmalıdır:

• Tepe torku

• Hızlanma

• Yerleşme zamanı

• Tekrarlanabilirlik

• Yük ataleti

Doğrudan tahrikli döner aktüatör mükemmel dinamik performans sağlayabilir.

Harmonik döner aktüatör, yüksek tork ve istikrarlı konumlandırma sağlayabilir.

İçi boş döner tabla, yüksek düzeyde entegre bir indeksleme platformu sağlayabilir.

Doğru çözüm, hareket profilinin tamamına bağlıdır.

Hareket Profili, Nominal Hızdan Daha Önemlidir

Sık yapılan hatalardan biri, döner aktüatör seçerken yalnızca maksimum devir sayısına (rpm) bakmaktır.

Otomasyon ekipmanları için daha faydalı soru şudur:

Aktüatör, gerçek yükü bir konumdan diğerine ne kadar hızlı bir şekilde hareket ettirebilir ve gerekli hassasiyet dahilinde sabitleyebilir?

Bir indeksleme sistemi için:

Döngü Süresi = Hızlanma + Hareket + Yavaşlama + Dengeleme

Çok yüksek nominal hıza sahip bir döner aktüatör, uzun bir denge süresi gerektiriyorsa yine de düşük makine verimliliğine neden olabilir.

Öte yandan, gerekli indeksleme açısı küçükse ve makine yüksek tork ve kompakt boyutlara öncelik veriyorsa, daha düşük hızlı bir harmonik aktüatör ideal olabilir.

Harmonik Döner Aktüatör, Direkt Tahrikli Döner Aktüatör ve İçi Boş Döner Tabla Arasında Nasıl Seçim Yapılır?

Seçim süreci birkaç soruya indirgenebilir.

Soru 1 — Düşük Çıkış Hızında Yüksek Torka İhtiyacınız Var mı?

Evet ise, şunlarla başlayın:

Harmonik Döner Aktüatör

Bu azaltma mekanizması, kompakt bir form faktörünü korurken tork katlama özelliği sağlar.

Soru 2 — Yüksek Hızlı Dönmeye ve Hızlı İvmeye İhtiyacınız Var mı?

Cevabınız evet ise, şunları göz önünde bulundurun:

Direkt Tahrikli Döner Aktüatör

Direkt tahrik, geleneksel indirgeme aşamasını ortadan kaldırır ve mükemmel dinamik tepki sağlayabilir.

Soru 3 — Geniş, içi boş bir merkeze ve doğrudan bağlantı elemanı montajına ihtiyacınız var mı?

Cevabınız evet ise, şunları göz önünde bulundurun:

İçi Boş Döner Tabla

Entegre masa yapısı, kurulumu kolaylaştırır ve yük için sağlam bir platform sağlar.

Soru 4 — Dönme ekseni boyunca kablo veya boru kullanmanız gerekiyor mu?

Ardından önceliklendirin:

İçi Boş Şaft / İçi Boş Döner Mimari

İçi boş yapı, farklı tahrik teknolojileriyle birleştirilebilir.

Soru 5 — Makinenin kapladığı alan son derece sınırlı mı?

Dikkate almak:

Harmonik Döner Aktüatör

veya

Kompakt İçi Boş Döner Tabla

Tork ve platform gereksinimlerine bağlı olarak.

Soru 6 — Döngü Süresi Ana Kısıtlayıcı Faktör mü?

Dikkate almak:

Direkt Tahrikli Döner Aktüatör

özellikle makinenin hızlı ivmelenme, yavaşlama ve kısa denge süresine ihtiyaç duyduğu durumlarda.

Pratik Bir Seçim Matrisi

Bu tablo, detaylı motor boyutlandırmasının yerine geçmekten ziyade, bir başlangıç noktası olarak kullanılmalıdır.

Bu üç teknoloji birleştirilebilir mi?

Evet.

Bu, mühendisler için önemli bir noktadır.

Bu üç terim, döner hareket sistemlerinin farklı yönlerini tanımlar.

Örneğin, döner bir modül şu şekilde olabilir:

İçi boş + Harmonik + Servo

veya:

İçi Boş + Direkt Tahrik + Servo

veya:

İçi Boş Döner Tabla + Planet Dişli Redüksiyonu + Servo Motor

Bu nedenle, "Harmonik Döner Aktüatör", "Doğrudan Tahrikli Döner Aktüatör" ve "İçi Boş Döner Tabla" her zaman tamamen birbirinden ayrı üç ürün kategorisi olarak ele alınmamalıdır.

Bunun yerine, farklı tasarım tercihlerini temsil ederler:

• İletim Teknolojisi

• Sürücü Teknolojisi

• Mekanik Entegrasyon

Bir makine tasarımcısı, uygulamaya göre bu teknolojileri bir araya getirebilir.

Entegre Döner Hareket Kontrolü Neden Giderek Daha Önemli Hale Geliyor?

Modern otomasyon ekipmanları küçülürken aynı zamanda daha yüksek verimlilik ve hassasiyet talep ediyor.

Birleştirmek yerine:

Motor + Şanzıman + Kaplin + Rulman + Enkoder + Döner Plaka

Makine üreticileri giderek daha çok entegre döner hareket ünitelerini tercih ediyor.

Entegre bir aktüatör, mekanik arayüz sayısını azaltabilir ve kurulumu basitleştirebilir.

Harmonik döner aktüatör şunları entegre edebilir:

Servo Motor + Harmonik Dişli + Enkoder + Rulman + Fren

Doğrudan tahrikli döner aktüatör şunları entegre edebilir:

Tork Motoru + Enkoder + Rulman + Muhafaza

İçi boş döner tabla şunları içerebilir:

Döner Tabla + Rulman + Şanzıman + Motor Arayüzü + İçi Boş Delik

Bu entegrasyon, geliştirme süresini kısaltabilir ve olası mekanik hata kaynaklarını azaltabilir.

3C ve Yarı İletken Otomasyonunda Döner Hareket Kontrolünün Geleceği

Yarı iletken ve 3C ekipmanlarının şu yönlere doğru ilerlemesiyle birlikte, döner hareket kontrolüne olan talebin artmaya devam etmesi muhtemeldir:

• Daha küçük bileşenler

• Daha yüksek UPH

• Daha yüksek konumlandırma doğruluğu

• Daha kompakt makine yerleşimleri

• Daha fazla otomasyon

• Esnek üretim

Yeni nesil döner sistemler giderek daha fazla şu unsurları bir araya getirecek:

• Yüksek çözünürlüklü mutlak kodlayıcılar

• Servo sürücüler

• EtherCAT iletişimi

• Gelişmiş hareket kontrolü

• Titreşim bastırma

• Termal dengeleme

• Çevrimiçi kalibrasyon

• Entegre rulmanlar

• İçi boş eksenli kablo yönlendirme

• Kompakt aktüatör yapıları

Amaç sadece bir yükü döndürmek değil.

Hedefimiz şunları başarmaktır:

Hızlı Hareket + Hassas Konumlandırma + İstikrarlı Çalışma + Kompakt Entegrasyon

Bu nedenle, harmonik döner aktüatörler, doğrudan tahrikli döner aktüatörler ve içi boş döner tablalar, modern döner hareket kontrolünde farklı ancak birbirini tamamlayıcı roller oynamaya devam edecektir.

Harmonik Döner Aktüatör, Direkt Tahrikli Döner Aktüatör ve İçi Boş Döner Tabla Hakkında Sıkça Sorulan Sorular

Harmonik döner aktüatör ile direkt tahrikli döner aktüatör arasındaki fark nedir?

Harmonik döner aktüatör, çıkış torkunu artırmak ve çıkış hızını düşürmek için hassas bir redüksiyon mekanizması kullanır. Direkt tahrikli döner aktüatör ise, geleneksel bir redüksiyon dişli kutusu olmadan yükü doğrudan tahrik etmek için bir tork motoru kullanır.

Doğrudan tahrikli döner aktüatör, harmonik döner aktüatörden daha mı doğrudur?

Mutlaka öyle değil.

Her ikisi de doğru şekilde tasarlandığında yüksek konumlandırma doğruluğu sağlayabilir.

Direkt tahrik, şanzıman iletim hatalarını ortadan kaldırırken, harmonik aktüatörler yüksek redüksiyon, düşük boşluk ve kompakt yüksek torklu iletim sağlar.

Nihai doğruluk, motora, enkoder'e, rulmana, mekanik yapıya, kontrol ünitesine ve kalibrasyona bağlıdır.

İçi boş döner tabla ile içi boş döner aktüatör aynı şey midir?

Tam olarak değil.

İçi boş döner tabla genellikle entegre döner platformu ve merkezdeki geçiş deliğini vurgularken, içi boş döner aktüatör ise tahrik edilen komple döner hareket ünitesini vurgular.

Bazı ürünlerde bu iki terim örtüşebilir.

Harmonik döner aktüatörün içi boş bir şaftı olabilir mi?

Evet.

İçi boş şaftlı harmonik döner aktüatörler mevcuttur ve kabloları, boruları ve diğer bileşenleri dönüş merkezinden geçirebilirler.

Direkt tahrikli döner aktüatörlerde içi boş delik olabilir mi?

Evet.

Uygulama eksen boyunca kablo yönlendirmesi, pnömatik hatlar veya optik yollar gerektirdiğinde, doğrudan tahrikli döner aktüatör içi boş şaft veya içi boş rotor yapısıyla tasarlanabilir.

Yarı iletken ekipmanları için hangisi daha iyi?

Hareket gereksinimine bağlıdır.

Harmonik döner aktüatör, kompakt, yüksek torklu hassas eksenler ve wafer taşıma mekanizmaları için cazip bir çözümdür.

Doğrudan tahrikli döner aktüatör, yüksek hızlı dönme hareketi, hızlı indeksleme ve kısa yerleşme süreleri için cazip bir çözümdür.

İçi boş döner tabla, sağlam bir döner platform ve geniş bir orta açıklık gerektiren muayene, montaj ve indeksleme istasyonları için cazip bir çözümdür.

3C otomasyonu için hangisi daha iyi?

Kompakt, yüksek torklu döner eksenler için, Harmonik Döner Aktüatör güçlü bir seçenek olabilir.

Hızlı dönme hareketi ve hızlı indeksleme için, doğrudan tahrikli döner aktüatör cazip bir seçenektir.

Sabitleme mekanizmalı indeksleme ve inceleme platformları için, içi boş döner tabla makine yapısını basitleştirebilir.

Döner hareket kontrol çözümü seçerken nelere dikkat etmeliyim?

Öncelikle asıl hareket gereksinimleriyle başlayalım:

Yük → Atalet → Hız → İvme → Tork → İndeksleme Açısı → Doğruluk → Tekrarlanabilirlik → İçi Boş Delik → Çalışma Döngüsü → Montaj Alanı

Ardından uygun döner mimariyi seçin.

Sonuç: Sadece ürün adına değil, döner mimariye de dikkat edin.

Harmonik döner aktüatörler, doğrudan tahrikli döner aktüatörler ve içi boş döner tablalar, hassas döner hareket sağlayabilirler ancak farklı mühendislik problemlerini çözerler.

Kompakt boyutlar, yüksek çıkış torku, yüksek redüksiyon oranı ve hassasiyet öncelikli gereksinimler olduğunda, Harmonik Döner Aktüatör'ü tercih edin.

Yüksek hız, hızlı ivme, düzgün hareket ve kısa denge süresi daha önemli olduğunda, doğrudan tahrikli döner aktüatör tercih edin.

Makinenin entegre döner konumlandırma platformuna, sağlam yük desteğine, fikstür montajına ve büyük bir merkezi geçiş deliğine ihtiyacı olduğunda içi boş döner tabla seçin.

Gelişmiş 3C otomasyonu, yarı iletken ekipmanları ve hassas döner hareket kontrolü için en iyi çözüm, en yüksek tork, en yüksek hız veya en yüksek enkoder çözünürlüğüne sahip olan çözüm olmak zorunda değildir.

Doğru çözüm, hareket profilinin tamamına ve mekanik mimariye uygun olan çözümdür.

Harmonik azaltma, torku optimize eder.

Direkt tahrik, dinamik tepkiyi optimize eder.

İçi boş döner entegrasyon, makine yerleşimini ve döner erişilebilirliği optimize eder.

Bu farklılıkları anlamak, makine üreticilerinin hız, hassasiyet, tork, rijitlik, entegrasyon ve maliyet açısından doğru dengeyi sağlayan bir döner hareket çözümü seçmelerine olanak tanır.
