Robotik Kol için Robot Eklem Modülleri Nasıl Boyutlandırılır? Pratik Bir Mühendislik Rehberi

Giriş

Doğrurobot eklem modülünü seçmek, robot kolu tasarımının önemli bir parçasıdır; ancak eklem seçimine motor tork değerlerinin basit bir karşılaştırmasıyla başlanmamalıdır. Robot kolu, birbirine bağlı mekanik bir sistemdir ve bir eklemin performansı diğer eklemlerin yükünü, ataletini ve dinamik gereksinimlerini doğrudan etkileyebilir.

Yaygın bir yaklaşım, robotun nominal taşıma kapasitesine göre bir eklem modülü seçmektir. Taşıma kapasitesi toplam yükün yalnızca bir parçası olduğundan, bu durum aşırı büyük veya yetersiz boyutlu bir tasarıma yol açabilir. Eklem ayrıca kollar, uç efektörler, kablolar, sensörler ve diğer entegre bileşenler dahil olmak üzere aşağı akıştaki mekanik yapıyı da hareket ettirmelidir. Hızlanma ve yavaşlama sırasında dönme ataletini aşmak için ilave tork gerekir. Bu nedenle seçilen eklem, uygun bir güvenlik payını korurken hem statik hem de dinamik gereksinimleri karşılamalıdır.

Eklem kütlesi, gözden kaçırılması kolay olan başka bir faktördür. Daha ağır bir eklem daha yüksek tork kapasitesi sağlayabilir; ancak bu ek kütle robot tabanından uzağa monte edilirse robot kolunun geri kalanının maruz kaldığı atalet yükünü artırabilir. Bu durum nihayetinde daha büyük üst akış motorları gerektirebilir ve tüm sistemin hızlanma performansını azaltabilir.

Bu nedenle robot eklemi boyutlandırmanın amacı, mevcut en büyük eklemi seçmek değildir. Amaç, robot kolunun kütlesini ve ataletini gereksiz yere artırmadan gerekli tork, hız, rijitlik, termal performans ve çalışma koşullarını karşılayabilecek en küçük pratik eklemi belirlemektir.

Bu makale, yük hesabı, dönme ataleti, eklem kütlesi, tork yoğunluğu, mekanik entegrasyon ve sistem düzeyinde optimizasyona odaklanarak robot kolları içinrobot eklem modüllerinin boyutlandırılmasına yönelik pratik bir mühendislik yaklaşımını açıklamaktadır.

1. Robot Eklem Seçimi Mekanik Modelle Başlamalıdır

Bir robot eklem modülü seçmeden önce robot kolu; kol boyutlarını, kol kütlelerini, taşıma kapasitesini, uç efektörü, eklem konumlarını ve yaklaşık ağırlık merkezlerini içeren mekanik bir model olarak temsil edilmelidir.

Bu modelin amacı, projenin başlangıcında mutlaka karmaşık bir simülasyon oluşturmaktır değildir. Basitleştirilmiş bir mekanik model bile her eksenin tork gereksinimleri hakkında değerli bilgiler sağlayabilir.

Her eklem için mühendisin, eklemin ne kadar aşağı akış kütlesini hareket ettirmesi gerektiğini ve bu kütlenin eklem ekseninden ne kadar uzakta bulunduğunu anlaması gerekir.

Basit bir statik yaklaşım şu şekilde ifade edilebilir:

T = m × g × L

Burada T yerçekimi torkunu, m aşağı akış kütlesini, g yerçekimi ivmesini ve L eklem ekseni ile kütle merkezi arasındaki dik mesafeyi temsil eder.

Bu denklem, gerekli torkun neden yalnızca taşıma kapasitesinden belirlenemeyeceğini gösterir. Robotun kendi kollarının ve bileşenlerinin kütlesi, özellikle kol uzatılmış konumlarda çalıştığında, tork gereksiniminin önemli bir parçası haline gelebilir.

Bu nedenle uygun bir eklem boyutlandırma süreci, ürün kataloğu yerine mekanik yapı ile başlamalıdır.

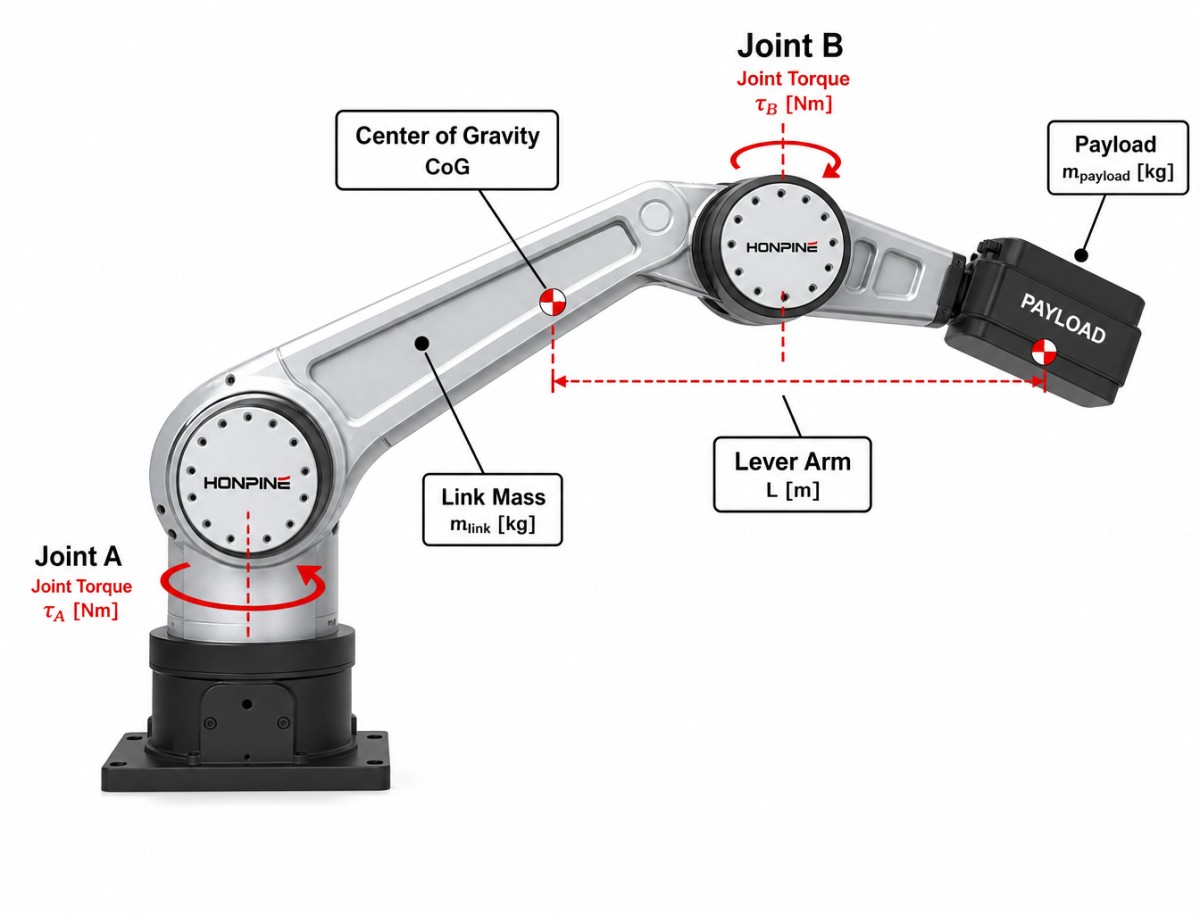

2. Taşıma Kapasitesi Eklem Yükünün Yalnızca Bir Parçasıdır

Bir robot kolunun belirli bir taşıma kapasitesine sahip olduğu belirtildiğinde, taşıma kapasitesinin gerekli eklem torkunu belirlediğini varsaymak kolaydır.

Gerçekte eklem, aşağı akıştaki tüm montajı hareket ettirmekten sorumludur.

Robot yapısına bağlı olarak bu; taşıma kapasitesini, uç efektörü, kolları, yatakları, kabloları, sensörleri ve kolun daha ilerisinde bulunan diğer eklem modüllerini içerebilir.

Bir kütle eklem ekseninden ne kadar uzakta bulunursa, yerçekimi torkuna katkısı o kadar büyük olur.

Örneğin, robot kolu yatay olarak uzandığında eklem ekseni ile aşağı akış kütle merkezi arasındaki mesafe önemli ölçüde artabilir. Kol katlanmış durumdayken nispeten küçük bir tork oluşturan aynı taşıma kapasitesi, kol tamamen uzatıldığında çok daha büyük bir tork oluşturabilir.

Bu, eklem boyutlandırmasında tek bir nominal konuma dayanmak yerine temsilî ve en kötü durum robot duruşlarının dikkate alınması gerektiği anlamına gelir.

Pratik soru yalnızca şudur:

"Robotun taşıma kapasitesi nedir?"

Asıl soru şudur:

"Bu eklem hangi toplam aşağı akış kütlesini hareket ettirmelidir ve en zorlu çalışma koşulunda bu kütle nerede bulunmaktadır?"

Bu ayrım, güvenilir bir robot kolu tasarlarken temel öneme sahiptir.

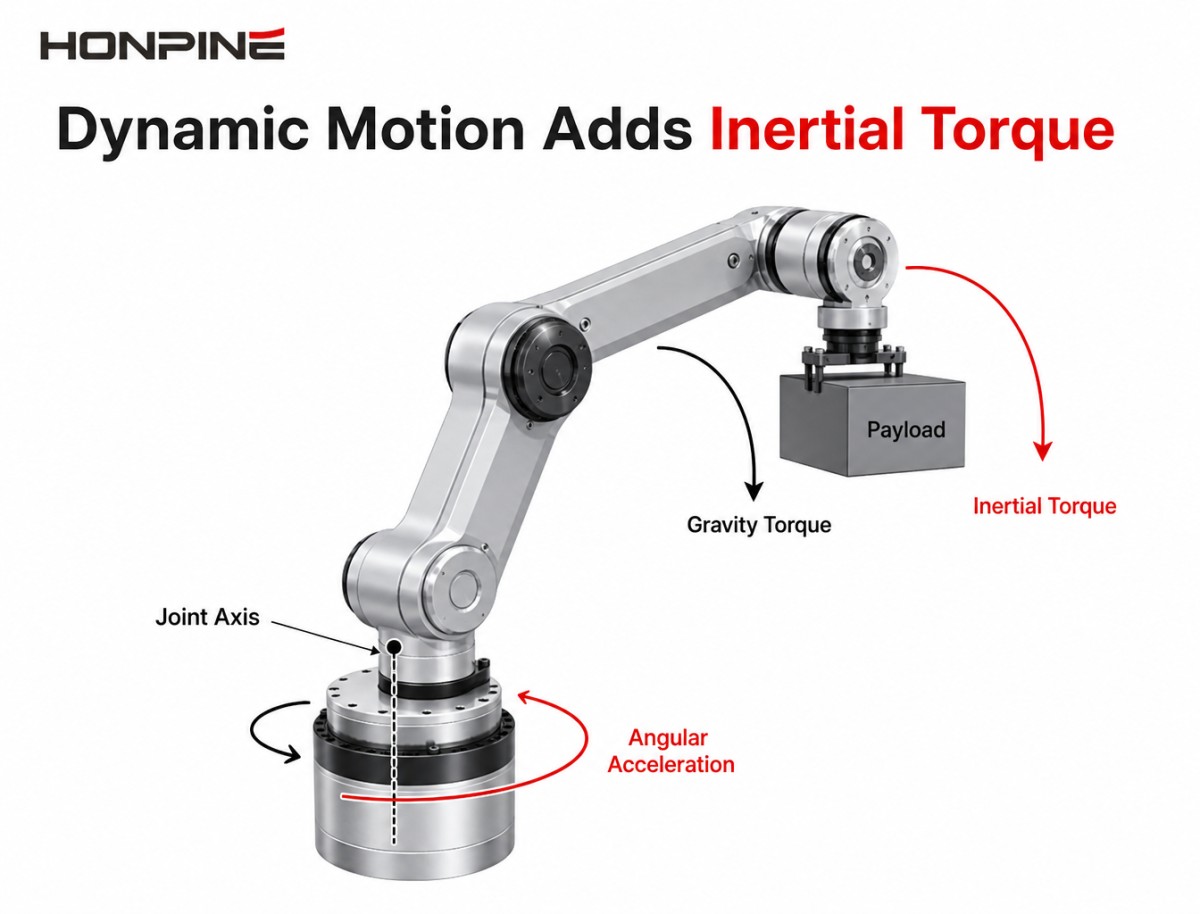

3. Dinamik Hareket Atalet Torku Ekler

Statik tork hesaplamaları yararlı bir başlangıç noktası sağlar, ancak hızlı şekilde hızlanması ve yavaşlaması gereken bir robot kolu için yeterli değildir.

Dinamik hareket sırasında eklem, aşağı akış yapısının dönme ataletini hızlandırmak için de tork üretmelidir.

Temel ilişki şöyledir:

T_inertia = J × α

Burada J eşdeğer dönme ataletini ve α açısal ivmeyi temsil eder.

Bu nedenle toplam tork gereksinimi şu şekilde değerlendirilebilir:

T_required = T_gravity + T_inertia + T_external

Harici terim; uç efektörün oluşturduğu kuvvetleri, proses yüklerini, kablo kuvvetlerini veya uygulamaya özgü diğer bozucu etkileri içerebilir.

Bu durum özellikle robot kolu yüksek hızlı alma-yerleştirme, makine besleme, montaj, denetim veya sık hızlanma ve yavaşlama içeren diğer uygulamalar için tasarlandığında önemlidir.

Statik koşullarda yeterli görünen bir eklem, dinamik çalışma sırasında önemli ölçüde daha fazla tork gerektirebilir.

Bu nedenle mühendisler mümkün olduğunda gerçek hareket profilini kullanmalıdır. Maksimum hız tek başına dinamik tork gereksinimini belirlemez. Hızlanma, yavaşlama, taşıma kapasitesi dağılımı ve hareketli yapının dönme ataleti de aynı derecede önemli olabilir.

4. Eklem Kütlesi Tüm Robotun Gereksinimlerini Değiştirebilir

Robot eklemi boyutlandırmasındaki en önemli hususlardan biri, seçilen eklemin kendi kütlesidir.

Bir eklem modülü robot koluna monte edildiğinde, ağırlığı diğer eklemlerin aşağı akış yükünün bir parçası haline gelir.

Bu, daha ağır bir eklem seçmenin tüm mekanik sistemin tork gereksinimini değiştirebileceği anlamına gelir.

Basit bir örnek düşünün. Robot kolunun ucuna yakın bir yere daha ağır bir eklem monte edilirse, bu eklemin kütlesi robot tabanına daha yakın eklemlerin hızlandırması gereken yüke katkıda bulunur. İlave kütle daha büyük bir üst akış eklemi gerektirirse, üst akış eklemi de daha ağır hale gelir ve bu durum yükü yeniden artırabilir.

Bu, eklem boyutu ile robot kütlesi arasında sistem düzeyinde bir ilişki oluşturur.

Dönme ataleti dikkate alındığında etki daha da önemli hale gelir. Basitleştirilmiş bir noktasal kütle için dönme ataleti yaklaşık olarak şu şekilde hesaplanabilir:

J = m × r²

Burada m kütle, r ise dönme ekseninden olan mesafedir.

Mesafenin karesi alındığı için, uç taraftaki kütledeki nispeten küçük bir artış, üst akış ekleminin gördüğü atalet üzerinde orantısız derecede büyük bir etkiye sahip olabilir.

Bu nedenle aşırı tork kapasitesine sahip bir eklem seçmek, bazen genel robot performansını iyileştirmek yerine azaltabilir.

En iyi eklem genellikle gereksiz kütle eklemeden yeterli performansı sağlayan eklemdir.

5. Tork Yoğunluğu Robot Kolu Tasarımı İçin Temel Bir Parametredir

Robot kolları için maksimum tork önemlidir, ancak tek başına değerlendirilmemelidir.

Tork yoğunluğu, robot eklem modüllerini karşılaştırmak için başka yararlı bir yöntem sunar.

Pratik açıdan tork yoğunluğu, bir eklemin kütlesine veya fiziksel hacmine göre ne kadar çıkış torku sağlayabildiğini açıklar.

Yüksek tork yoğunluğuna sahip bir eklem, kompakt ve hafif bir robotik yapı korunurken gerekli çıkış torkunu sağlayabilir.

Bu özellikle eklem robot tabanından uzağa monte edildiğinde değerlidir.

Uç taraftaki kütlenin azaltılması, üst akış eklemlerinin tork ve atalet gereksinimlerini düşürebilir. Sonuç olarak, hafif ve yüksek tork yoğunluklu bir eklemin faydası, monte edildiği tekil eksenin ötesine uzanabilir.

Örneğin kompakt bir harmonik eklem modülü, daha büyük bir alternatife kıyasla daha düşük kütleyle gerekli torku sağlayabiliyorsa, uç taraftaki ağırlığın azalması robot kolunun genel mekanik dengesini iyileştirebilir.

Bu durum daha yüksek hızlanmaya, daha düşük enerji tüketimine, azaltılmış yapısal yüke ve iyileştirilmiş dinamik tepkiye katkıda bulunabilir.

Bu nedenle mühendisler, aday robot eklem motorlarını veya harmonik robot eklem modüllerini karşılaştırırken çıkış torku, eklem kütlesi, fiziksel boyutlar ve gerçek uygulama gereksinimleri arasındaki ilişkiyi dikkate almalıdır.

6. Her Eklem Aynı Nedenle Aşırı Boyutlandırılmamalıdır

Robot kolunun tamamında aşırı boyutlu bir eklem kullanmak, aynı ürünün birden çok eksende kullanılabilmesi nedeniyle mühendisliği basitleştiriyor gibi görünebilir.

Ancak bu yaklaşım gereksiz kütle ve maliyet oluşturabilir.

Yüksek yüklü bir eksen için uygun olan bir eklem, daha düşük yüklü bir eksen için aşırı olabilir. Daha büyük eklemin gerekli olmadığı bir konuma monte edilmesi, faydalı performansını zorunlu olarak iyileştirmeden robotun kütlesini artırır.

İlave kütle diğer eklemlerdeki yükü de artırabilir.

Bir robot kolu üreticisi için daha iyi hedef, uygun birkaç boyut ve tork sınıfına sahip standartlaştırılmış bir eklem platformu oluşturmaktır.

Bu, her eksenin gerçek gereksinimlerine göre farklı eklem kapasiteleri seçilirken aynı temel mekanik ve elektriksel tasarım anlayışının korunmasını sağlar.

Standardizasyon mühendislik ve üretim karmaşıklığını azaltabilir; ancak standardizasyon her eksenin tam olarak aynı eklemi kullanması gerektiği anlamına gelmez.

İdeal yaklaşım, uygun tork-ağırlık dengesini korurken eklem varyantlarının sayısını en aza indirmektir.

7. Mekanik Boyut Torkla Birlikte Değerlendirilmelidir

Bir robot eklem modülü robot kolu yapısına sığmalıdır; ancak kompakt dış boyutlar gerekli mekanik performanstan ayrı değerlendirilmemelidir.

Mevcut montaj alanı, montaj arayüzü, eklem uzunluğu, çıkış yapısı, yatak düzeni, kablo güzergâhı ve çevredeki bileşenlerin tümü nihai eklem tasarımını etkiler.

Yeterli torka sahip ancak aşırı eksenel uzunluğa sahip bir eklem, kol yapısının büyük ölçüde yeniden tasarlanmasını gerektirebilir.

Benzer şekilde, kompakt bir eklem mekanik olarak sığabilir ancak amaçlanan çalışma çevrimi için yeterli sürekli torka veya termal kapasiteye sahip olmayabilir.

Bu nedenle eklem seçimi mekanik tasarımla birlikte yapılmalıdır.

Mühendisler her aday modül için ürünün tork ve hız özelliklerini genel boyutları ve kütlesiyle karşılaştırmalıdır. Amaç, eklemin mevcut mekanik zarf içinde robotun performans gereksinimlerini karşılayıp karşılayamayacağını belirlemektir.

Kompakt robot kollarında tork, kütle, çap ve montaj hacmi arasındaki bu denge, tek bir teknik özellikten daha önemli olabilir.

8. Sürekli Tork ve Tepe Tork Hareket Profilinden Değerlendirilmelidir

Bir robot kolunun tork gereksinimi çalışma sırasında sabit değildir.

Farklı robot duruşları ve hareket aşamaları önemli ölçüde farklı yükler oluşturabilir.

Hızlanma sırasında eklemin dönme ataletini aşması gerektiğinden gerekli tork artabilir. Süreklilik gösteren statik bir duruşta yerçekimi torku baskın faktör haline gelebilir. Hızlı yavaşlama sırasında sistem başka bir yüksek tork koşuluyla karşılaşabilir.

Bu nedenle mühendisler sürekli ve tepe çalışma gereksinimleri arasında ayrım yapmalıdır.

Bir eklem kısa süreli bir hızlanma olayı için yeterli tepe torka sahip olabilir, ancak termal kapasitesi yetersizse sürekli çalışma için yine de uygun olmayabilir.

Tersine, yalnızca tepe tork kapasitesini artırmak için çok büyük bir eklem seçmek gereksiz kütle oluşturabilir.

Doğru yaklaşım, eklemin sürekli ve tepe kapasitelerini gerçek robot hareket profiliyle karşılaştırmaktır.

Tekrarlı çevrimler içeren uygulamalarda, ortalama termal yük anlık tepe yükünden çok farklı olabileceği için çalışma çevrimi de dikkate alınmalıdır.

9. Eklem Seçimi Tam Robot Modeliyle Doğrulanmalıdır

İlk tork hesaplamaları yalnızca başlangıçtır.

Aday eklem modülleri seçildikten sonra, bunların gerçek kütleleri ve boyutları robot kolu modeline dahil edilmelidir.

Bu önemlidir, çünkü seçilen eklem mekanik sistemin bir parçası haline gelir.

Örneğin, ilk hesaplama 1 kg'lık bir eklem varsayıyorsa ancak seçilen ürün 1.8 kg geliyorsa, aşağı akış kütle hesabı güncellenmelidir. İlave kütle, üst akış eklemlerinin gerekli torkunu değiştirebilir.

Aynı ilke ağırlık merkezi ve dönme ataleti için de geçerlidir.

Bu nedenle pratik bir mühendislik iş akışı yinelemelidir. Tasarımcı önce gerekli torku tahmin eder, uygun bir eklem seçer, robot modelini gerçek eklem kütlesi ve boyutlarıyla günceller, sistem gereksinimlerini yeniden hesaplar ve ardından seçilen modüllerin hâlâ uygun olup olmadığını doğrular.

Bu yaklaşım, tüm eklemleri bir kez seçip ilk hesaplamaların geçerli kalacağını varsaymaktan daha güvenilirdir.

10. Pratik Bir Örnek: 6 Eksenli Robot Kolunun Boyutlandırılması

Yaklaşık 2 kg taşıma kapasitesine ve yaklaşık 500 mm erişime sahip 6 eksenli bir robot kolunu ele alalım.

Bu iki sayı tek başına doğru eklem modüllerini belirlemek için yeterli değildir. Kol kütleleri, eklem kütleleri, uç efektör ağırlığı, taşıma kapasitesi ağırlık merkezi, hızlanma, hız ve robot duruşu da dikkate alınmalıdır.

Tasarım süreci, kolun basitleştirilmiş mekanik modelini oluşturarak başlayabilir.

Her eklem için toplam aşağı akış kütlesini ve ağırlık merkezini hesaplayın. Ardından en zorlu temsilî duruşlardaki yerçekimi torkunu belirleyin.

Sonraki adımda gerekli açısal ivmeye dayalı atalet torkunu hesaplayın.

Ortaya çıkan tork gereksinimi daha sonra kütle, çap, uzunluk, hız, rijitlik ve termal özellikleri dikkate alınarak aday eklem modülleriyle karşılaştırılabilir.

Ön modülleri seçtikten sonra bunların gerçek kütlelerini robot modeline ekleyin ve hesabı tekrarlayın.

Bu yinelemeli süreç, görünüşte cazip olan yüksek torklu bir eklemin gereksiz derecede ağır olduğunu veya daha yüksek tork yoğunluğuna sahip daha küçük bir eklemin daha iyi bir genel çözüm sunduğunu ortaya çıkarabilir.

Bu nedenle nihai seçim, tekil ürün teknik özelliklerine değil, eksiksiz robot koluna dayanmalıdır.

11. Harmonik Eklem Modülleri Kompakt Robot Kollarını Nasıl Destekler?

Harmonik aktarma, yüksek redüksiyon oranları, kompakt boyutlar, yüksek tork yoğunluğu ve düşük boşluk sağlayabildiği için robotik hareket sistemlerinde yaygın olarak kullanılır.

Bir robot eklem modülüne entegre edildiğinde harmonik aktarma; motor, enkoder ve robot mimarisinin gerektirdiği diğer işlevlerle birleştirilebilir.

Bu entegrasyonun değeri özellikle robotun montaj alanının sınırlı olduğu durumlarda belirgindir.

Kompakt bir harmonik eklem aktüatörü, robot yapısına yerleştirilmesi gereken ayrı bileşenlerin sayısını azaltabilir ve mekanik entegrasyonu basitleştirebilir.

Ancak uygun harmonik eklem yine de robotun gerçek gereksinimlerine göre seçilmelidir.

Redüksiyon oranı, çıkış torku, hız, eklem kütlesi, boyutlar, rijitlik, termal performans, enkoder konfigürasyonu ve kontrol arayüzü sistem tasarımı kapsamında birlikte değerlendirilmelidir.

Entegre bir eklemin amacı, yalnızca birden fazla bileşeni tek bir gövdede birleştirmek değildir. Amaç, robot kolunun mekanik ve kontrol mimarisine dahil edilebilecek pratik bir hareket ünitesi sağlamaktır.

12. Mekanik Tasarım Sırasında Elektrik ve Kontrol Entegrasyonu Dikkate Alınmalıdır

Bu makale mekanik boyutlandırmaya odaklansa da elektriksel entegrasyon mekanik tasarım tamamlanana kadar ertelenmemelidir.

Seçilen robot eklem modülünün robotun güç kaynağı, kontrolörü, iletişim mimarisi ve geri besleme sistemiyle çalışması gerekir.

Entegre bir eklem için mühendisler gerekli besleme gerilimini, akım kapasitesini, iletişim arayüzünü, enkoder konfigürasyonunu, sürücü mimarisini ve kullanılabilir geri besleme verilerini doğrulamalıdır.

Bu bilgiler, özellikle birden fazla eklem modülünün ortak bir DC güç sisteminden çalıştığı durumlarda genel robot mimarisini etkileyebilir.

Güç ve iletişim kablolarının fiziksel güzergâhı da mekanik tasarım sırasında dikkate alınmalıdır. Uygun bir iç kablo yolu sağlayan bir eklem, eksiksiz robot kolunun yerleşimini basitleştirebilir.

Temel ilke, eklemi yalıtılmış bir motor bileşeni olarak ele almak yerine mekanik ve elektriksel entegrasyonu birlikte değerlendirmektir.

13. Robot Eklem Boyutlandırmasına Sistem Düzeyinde Yaklaşım

Güvenilir bir robot eklemi boyutlandırma süreci, birbirine bağlı birkaç mühendislik aşamasıyla özetlenebilir.

İlk aşama, robot geometrisini ve çalışma koşullarını tanımlamaktır. Buna kol boyutları, kütle dağılımı, taşıma kapasitesi, uç efektör, hız, ivme ve çalışma çevrimi dahildir.

İkinci aşama, her eksenin statik ve dinamik tork gereksinimlerini hesaplamaktır.

Üçüncü aşama, aday eklem modüllerini tork, hız, kütle, boyutlar, rijitlik ve termal kapasiteye göre karşılaştırmaktır.

Dördüncü aşama, seçilen eklem kütlelerini eksiksiz mekanik modele dahil etmek ve üst akış gereksinimlerini yeniden hesaplamaktır.

Beşinci aşama, nihai konfigürasyonu temsilî duruşlar, hızlanma, sürekli çalışma ve termal yük dahil olmak üzere robotun gerçek çalışma koşulları altında doğrulamaktır.

Bu süreç, her eklemin eksiksiz robot kolu üzerindeki etkisi dikkate alınmadan bağımsız olarak seçildiği yaygın tasarım hatasını önler.

14. HONPINE Robot Eklem Modülü Seçimine Nasıl Yaklaşır?

HONPINE, robotik ve endüstriyel otomasyon uygulamaları için harmonik redüktörler, harmonik eklem motorları, harmonik döner aktüatörler, planet redüktörler ve entegre hareket çözümleri sunmaktadır.

Robot kolu projelerinde eklem seçimi, yalnızca bir taşıma kapasitesi değerini motor tork değerine eşleştirmek yerine mekanik sistemin gerçek gereksinimlerine göre değerlendirilebilir.

Temel parametreler; taşıma kapasitesi, kol erişimi, kol kütlesi, eklem hızı, hızlanma, çalışma çevrimi, montaj boyutları, gerekli tork, güç kaynağı ve kontrol mimarisini içerir.

Bu parametreler, motor, harmonik aktarma, enkoder, sürücü mimarisi ve mekanik arayüzün uygun kombinasyonunu değerlendirmek için kullanılabilir.

Özel robotik uygulamalarda eklem seçim süreci, robotun mekanik modeli ve yük gereksinimleriyle başlayabilir. Aday eklem modülleri daha sonra tork kapasiteleri, kütleleri, boyutları, hızları ve entegrasyon gereksinimlerine göre değerlendirilebilir.

Bu yaklaşım, eklemi bağımsız bir bileşen olarak ele almak yerine eklem mimarisinin robot koluyla birlikte optimize edilmesini sağlar.

15. Robot Eklem Modülü Boyutlandırma Kontrol Listesi

Bir robot eklem modülünü kesinleştirmeden önce mühendisler eklem ile robot kolu arasındaki eksiksiz ilişkiyi doğrulamalıdır.

Eklemin hareket ettirmesi gereken taşıma kapasitesi, uç efektör, kollar, kablolar, sensörler ve diğer bileşenler dahil olmak üzere, her eksen için aşağı akış kütlesi hesaplanmalıdır. Ağırlık merkezi temsilî ve en kötü durum robot duruşlarında dikkate alınmalıdır.

Statik yerçekimi torku ve dinamik atalet torku ayrı olarak hesaplanmalıdır. Gerekli sürekli tork ve tepe tork daha sonra gerçek çalışma çevrimiyle karşılaştırılmalıdır.

Seçilen eklemin kütlesi eksiksiz robot modeline dahil edilmelidir, çünkü bu kütle üst akış eklemlerinin tork ve atalet gereksinimlerini değiştirebilir.

Mühendisler ayrıca tork yoğunluğu, eklem boyutları, hız, rijitlik, termal kapasite, mekanik arayüz, kablo güzergâhı, güç kaynağı ve kontrol uyumluluğunu karşılaştırmalıdır.

Nihai hedef, gereksiz kütle veya mekanik karmaşıklık eklemeden robotun performans gereksinimlerini karşılayan bir eklem seçmektir.

Sonuç

Bir robot kolu için robot eklem modülünün boyutlandırılması, sistem düzeyinde bir mühendislik problemidir.

Taşıma kapasitesi hesabın yalnızca bir parçasıdır. Eklem ayrıca aşağı akıştaki kolları, uç efektörü, kabloları, sensörleri ve diğer bileşenleri hareket ettirmelidir. Dinamik çalışma sırasında dönme ataleti ve hızlanma ilave tork gereksinimleri oluşturur. Aynı zamanda seçilen eklemin kütlesi, diğer eklemlerin maruz kaldığı yükü ve ataleti etkileyebilir.

Bu nedenle yalnızca en yüksek torklu eklemi seçmek nadiren en iyi tasarım stratejisidir.

Daha etkili bir yaklaşım; her eksenin yükünü hesaplamak, yerçekimi ve atalet torkunu değerlendirmek, aday eklem modüllerinin kütlesini ve tork yoğunluğunu dikkate almak ve ardından seçilen bileşenler mekanik modele dahil edilmiş halde eksiksiz robot kolunu doğrulamaktır.

Kompakt ve hassas robot kolları için uygun boyutlandırılmış bir harmonik robot eklem modülü; kompakt yerleşim, yüksek tork yoğunluğu, yüksek redüksiyon oranı ve hassas dönme hareketinin yararlı bir kombinasyonunu sağlayabilir.

Amaç, her eklemi mümkün olduğunca güçlü hale getirmek değildir.

Amaç, her modülün gerekli performansı sağlarken eksiksiz robot kolunu hafif, hızlı tepki veren ve mekanik açıdan verimli tutacağı dengeli bir eklem mimarisi oluşturmaktır.
