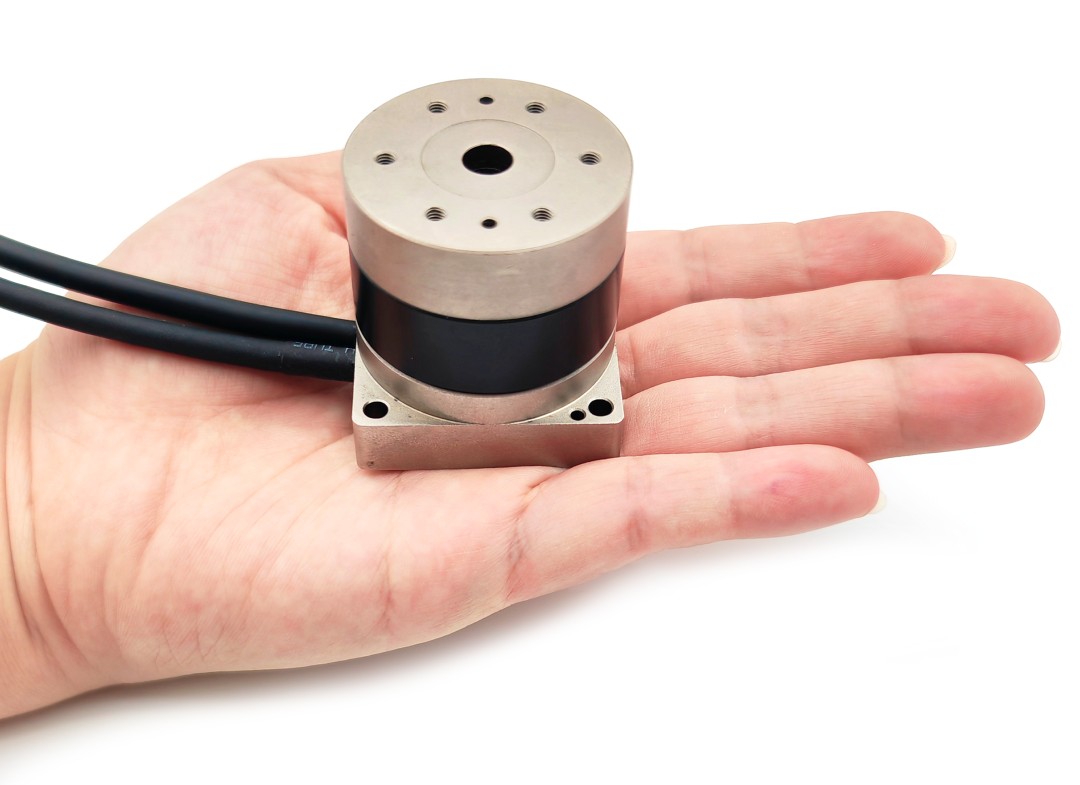

Hassas Döner Hareket ve Endüstriyel Otomasyon için Küçük Boyutlu DD Motor

Giriş: Küçük Boyutlu DD Motorlar Endüstriyel Otomasyonda Neden Önem Kazanıyor

Endüstriyel otomasyon ekipmanları daha küçük, daha hızlı ve daha hassas hâle geldikçe, döner hareket sistemleri giderek daha zorlu gereksinimlerle karşı karşıya kalmaktadır. 3C elektronik üretimi, yarı iletken ekipmanları, lazer işleme, hassas denetim, tıbbi ekipmanlar ve takım tezgâhları gibi uygulamalarda, döner eksenlerin sınırlı montaj alanını kullanırken hassas konumlandırma ve hızlı dinamik yanıt sağlaması gerekir.

Geleneksel döner tahrik sistemleri genellikle bir servo motoru dişli kutusu, kaplin ve ek montaj bileşenleri gibi mekanik bir aktarma mekanizmasıyla birleştirir. Bu yapı yüksek çıkış torku sağlayabilir ve birçok endüstriyel uygulama için uygundur; ancak ilave aktarma bileşenleri sistem boyutunu, mekanik karmaşıklığı ve yansıtılmış ataleti artırabilir.

Küçük boyutlu birDD motor veya Doğrudan Tahrik Motoru farklı bir yaklaşım sunar. Motor torkunu bir redüksiyon dişli kutusu üzerinden iletmek yerine motor yükü doğrudan tahrik eder. Bu doğrudan tahrik mimarisi, mekanik aktarma bileşenlerinin sayısını azaltabilir ve özellikle yüksek hızlı yanıt, hassas hareket kontrolü ve kompakt makine tasarımı gerektiren döner uygulamalar için uygundur.

Ancak doğrudan tahrik her zaman en iyi çözüm değildir. Bir uygulama çok yüksek çıkış torku, yüksek tork yoğunluğu veya kompakt bir pakette büyük bir redüksiyon oranı gerektirdiğinde, harmonik servo aktüatör önemli avantajlar sağlayabilir. Bu nedenle, döner hareket çözümü seçilirken bu iki teknoloji arasındaki farkları anlamak kritik önem taşır.

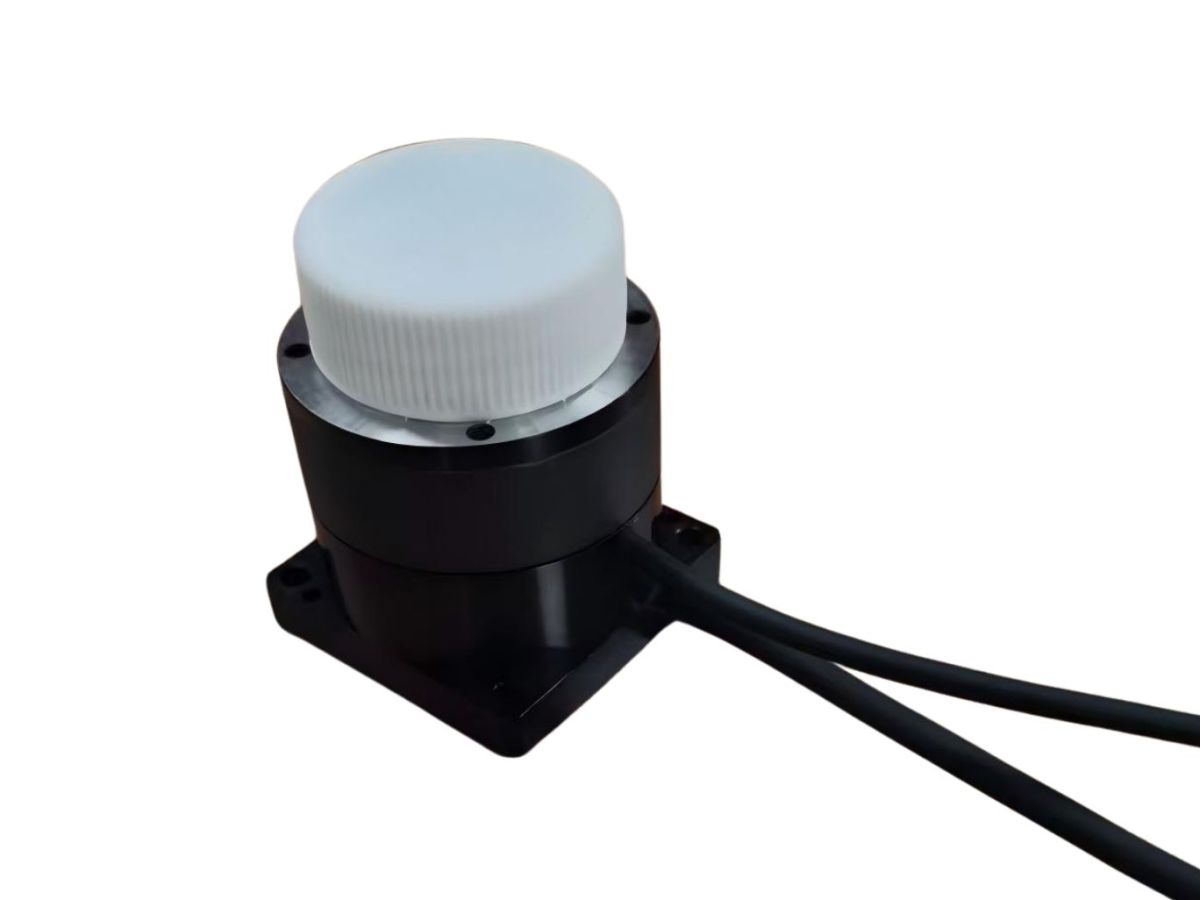

Küçük Boyutlu DD Motor Nedir?

Küçük boyutlu DD motor, motor ile tahrik edilen mekanizma arasında geleneksel bir redüksiyon dişli kutusuna ihtiyaç duymadan bir yükü döndürmek üzere tasarlanmış kompakt bir doğrudan tahrik motorudur.

Dişli kutusuyla birleştirilmiş servo motorun aksine, bir DD motorun çıkışı doğrudan döner yüke bağlanabilir. Böylece motor, döner hareket sisteminin ayrılmaz bir parçası hâline gelir ve elektromanyetik tork kaynağı ile nihai yük arasındaki mekanik aktarım kademelerinin sayısını azaltır.

Bu mimari, montaj alanının sınırlı olduğu kompakt otomasyon ekipmanlarında özellikle kullanışlıdır. Bir döner eksenin çevresindeki kullanılabilir alanın yataklar, enkoderler, kablolar, fikstürler, optik bileşenler, sensörler ve diğer mekanizmaları da barındırması gerekebilir. Bu nedenle aktarım bileşenlerinin boyutunu ve sayısını azaltmak, makine tasarımı sırasında daha fazla serbestlik sağlayabilir.

Sistem mimarisine bağlı olarak küçük bir DD motor, kompakt ve duyarlı bir döner eksen oluşturmak için yüksek çözünürlüklü bir enkoder, hassas yataklar, motor sürücüsü ve hareket kontrolörüyle birleştirilebilir.

Neden Küçük Bir Doğrudan Tahrik Motoru Seçilmeli?

Alan Kısıtlamalı Ekipmanlar için Kompakt Mimari

Küçük bir DD motorun en önemli avantajlarından biri, doğrudan mekanik mimarisidir.

Dişli kutusuna sahip geleneksel bir servo sistem; redüktör, kaplin, montaj yapısı ve ilgili bileşenler için ilave alan gerektirir. Doğrudan tahrik motoru, geleneksel bir redüksiyon kademesi ihtiyacını ortadan kaldırarak mühendislerin daha entegre bir döner mekanizma tasarlamasına olanak tanır.

Bu durum, her milimetrelik montaj alanının genel mekanik mimariyi etkileyebildiği yarı iletken ekipmanları, 3C otomasyonu, optik denetim sistemleri, tıbbi ekipmanlar ve diğer makinelerde özellikle değerli olabilir.

Doğrudan Tork İletimi

Doğrudan tahrik sisteminde motor torku, dişli redüksiyon mekanizması üzerinden değil, doğrudan yüke iletilir.

Bu, motor ile çıkış mili arasındaki dişli kavramasını ortadan kaldırır ve mekanik aktarma bileşenlerinin sayısını azaltır. Sonuç olarak hareket sistemi, motor torku ile yük hareketi arasında daha doğrudan bir ilişkiye sahip olabilir.

Bu mimari; sık hızlanma ve yavaşlama, yüksek hızlı tarama, indeksleme ve dönme hızında hızlı değişimler içeren uygulamalar için özellikle caziptir.

Yüksek Hızlı Otomasyon için Yüksek Dinamik Yanıt

Geleneksel bir redüksiyon dişli kutusu olmadan DD motor, motor ile yük arasında doğrudan bir tork yolu sağlayabilir.

Bu, hızlı hızlanma, yavaşlama, başlatma-durdurma işlemi veya dönme yönünde sık değişim gerektiren uygulamalarda avantaj sağlayabilir. Yüksek dinamik yanıt, özellikle yüksek hızlı denetim ekipmanlarında, tarama mekanizmalarında, elektronik üretim ekipmanlarında ve hassas konumlandırma sistemlerinde önemlidir.

Ancak gerçek dinamik performans; motora, tahrik sistemine, yük ataletine, kontrolöre, enkodere, yataklara, mekanik rijitliğe ve genel sistem tasarımına bağlıdır.

Doğrudan Tahrik Teknolojisiyle Yüksek Hassasiyetli Döner Hareket

Dişli Kutusu Boşluğunun Ortadan Kaldırılması

Boşluk, hassas döner harekette önemli bir husustur.

Geleneksel dişli aktarım sistemleri, eşleşen dişliler arasındaki boşluktan kaynaklanan mekanik boşluk oluşturabilir. Hassas dişli kutularında bile mühendislerin aktarım doğruluğunu, montaj toleranslarını, elastik deformasyonu ve uzun vadeli mekanik davranışı dikkate alması gerekir.

DD motor, motor ile yük arasında geleneksel bir redüksiyon dişli kutusu kullanmaz. Bu nedenle doğrudan tahrik aktarım yolunda dişli kavraması boşluğu bulunmaz.

Bu, her DD motor sisteminin otomatik olarak daha yüksek konumlandırma doğruluğu sağladığı anlamına gelmez. Bir döner eksenin nihai doğruluğu ayrıca enkoder çözünürlüğüne, yatak doğruluğuna, mekanik rijitliğe, termal deformasyona, montaj hatalarına, kontrol algoritmalarına ve yük koşullarına bağlıdır.

Temel avantaj, doğrudan tahrik mimarisinin mekanik aktarım hatasının olası bir kaynağını ortadan kaldırmasıdır.

Yüksek Çözünürlüklü Konum Geri Beslemesi

Konum geri beslemesi, hassas döner hareketin bir diğer kritik bileşenidir.

Yüksek çözünürlüklü bir enkoder, hareket kontrolörüne ayrıntılı açısal konum bilgisi sağlayarak sistemin döner eksenin konumunu sürekli izlemesine ve komut verilen yörüngeye göre düzeltmeler yapmasına olanak tanır.

Uygulamaya bağlı olarak artımlı veya mutlak enkoderler kullanılabilir. Mutlak konum geri beslemesi, makinenin güç kesintisinden sonra döner eksenin konumunu koruması ya da hemen belirlemesi gereken uygulamalarda da değerli olabilir.

Bu nedenle enkoder seçimi, motor, sürücü, kontrolör, mekanik yapı ve gerekli sistem doğruluğuyla birlikte değerlendirilmelidir.

Esnek Makine Entegrasyonu için Gövdesiz Tork Motoru

Gövdesiz Tork Motoru Nedir?

Gövdesiz tork motoru, genellikle standart bir servo motorda bulunan geleneksel motor muhafazası, mil ve komple mekanik montaj olmaksızın stator ve rotordan oluşan bir motor bileşenidir.

Bu, makine üreticilerinin motoru doğrudan kendi mekanik yapılarına entegre etmelerine olanak tanır.

Örneğin, gövdesiz bir tork motoru özel bir döner mil, hassas yatak düzeni, enkoder ve makine yapısıyla entegre edilerek yüksek derecede özelleştirilmiş bir döner eksen oluşturulabilir.

Bu mimari daha fazla mekanik tasarım esnekliği sağlar ve standart motor boyutlarının özel bir makinenin gereksinimlerini karşılamadığı durumlarda özellikle yararlı olabilir.

Gövdesiz Motorlar Neden Kompakt Döner Eksenler için Uygundur?

Gövdesiz motor, makine tasarımcısının motor, yatak, mil, enkoder ve yük arasındaki mekanik ilişkiyi tanımlamasına olanak tanır.

Mühendisler, makineyi komple bir motor muhafazasına uyarlamak yerine motoru mevcut mekanik mimariye entegre edebilirler.

Bu; kompakt döner tablalar, robot eklemleri, optik ekipmanlar, yarı iletken makineleri, denetim sistemleri ve alan ile mekanik entegrasyonun kritik olduğu diğer uygulamalar için değerli olabilir.

Bu nedenle küçük boyutlu DD motor uygulamalarında gövdesiz tork motoru, özelleştirilmiş doğrudan tahrikli bir döner eksenin geliştirilmesi için etkili bir temel sağlayabilir.

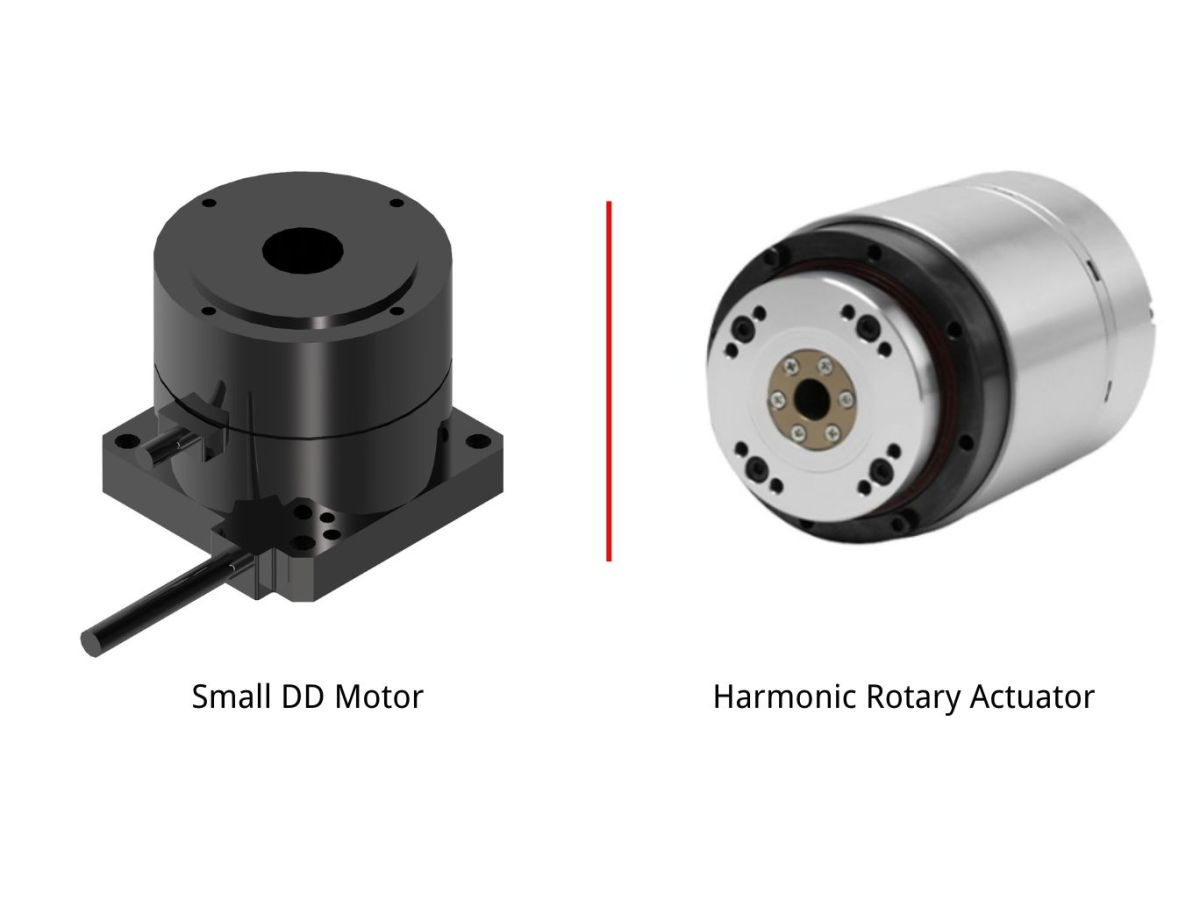

Küçük Boyutlu DD Motor ve Harmonik Servo Aktüatör Karşılaştırması

DD motorlar ve harmonik servo aktüatörler hassas döner hareket için kullanılabilir, ancak temelde farklı aktarım mimarileri kullanırlar.

DD motor yükü doğrudan tahrik ederken, harmonik servo aktüatör bir servo motoru harmonik redüksiyon mekanizması ve konum geri besleme sistemiyle birleştirir. Aralarındaki seçim büyük ölçüde gerekli hız, çıkış torku, tork yoğunluğu, mekanik mimari ve mevcut montaj alanına bağlıdır.

DD Motor: Doğrudan Tahrik ve Yüksek Dinamik Yanıt

DD motorun temel özelliği yükü doğrudan tahrik etmesidir.

Motor ile yük arasında geleneksel bir redüksiyon dişli kutusu bulunmadığından sistem doğrudan bir tork aktarım yolu sağlayabilir ve dişli kavraması boşluğundan kaçınabilir.

Bu durum DD motorları yüksek hızlı döner uygulamalar, hızlı indeksleme, tarama mekanizmaları, hassas denetim ekipmanları ve dinamik yanıtın yüksek redüksiyon oranından daha önemli olduğu döner eksenler için özellikle cazip kılar.

Bunun karşılığında motorun gerekli yük torkunu doğrudan üretmesi gerekir. Bu nedenle büyük veya ağır bir yük için gereken motor boyutu önemli ölçüde artabilir.

Harmonik Servo Aktüatör: Yüksek Çıkış Torku ve Kompakt Entegrasyon

Harmonik servo aktüatör, motor ile çıkış mili arasında bir redüksiyon mekanizması kullanır. Redüksiyon oranı, aktüatörün kompakt bir mekanik yapıyı korurken motor hızını daha yüksek çıkış torkuna dönüştürmesini sağlar.

Bu, harmonik servo aktüatörleri yüksek çıkış torku, yüksek tork yoğunluğu, kompakt boyutlar ve hassas açısal konumlandırma gerektiren uygulamalar için özellikle uygun hâle getirir.

Harmonik servo aktüatörler; robot eklemleri, döner eksenler, hassas konumlandırma sistemleri ve çıkış yükünün motorun doğrudan verimli şekilde sağlayabileceğinden çok daha fazla tork gerektirdiği diğer mekanizmalarda yaygın olarak kullanılır.

Motor, harmonik redüktör, enkoder ve diğer bileşenler tek bir aktüatör montajında entegre edilebildiği için, genel sistemin ekipmana entegrasyonu her aktarım bileşeninin ayrı ayrı tasarlanmasına kıyasla daha kolay olabilir.

DD Motor ve Harmonik Servo Aktüatör Arasında Nasıl Seçim Yapılır?

Karar, yalnızca motor teknik özelliklerini karşılaştırmak yerine gerçek hareket gereksinimleriyle başlamalıdır.

Döner eksen yüksek dönme hızı, hızlı hızlanma ve yavaşlama, doğrudan tork yanıtı ve basit bir aktarım yolu gerektiriyorsa, DD motor güçlü bir aday olabilir.

Uygulama yüksek çıkış torku, yüksek tork yoğunluğu, önemli tork çarpımı veya kompakt bir robot eklemi mimarisi gerektiriyorsa, harmonik servo aktüatör daha uygun olabilir.

Karşılaştırma çeşitli mühendislik parametreleri etrafında özetlenebilir: DD motorlar genel olarak doğrudan tahriki, yüksek hızlı çalışmayı ve dinamik yanıtı vurgularken; harmonik servo aktüatörler çıkış torkunu, tork yoğunluğunu, redüksiyon kapasitesini ve entegre mekanik mimariyi vurgular.

Hiçbir teknoloji evrensel olarak üstün değildir. Uygun seçim; uygulamanın yük, hız, atalet, alan, doğruluk, çalışma çevrimi ve mekanik gereksinimlerine bağlıdır.

Uygulamaya Göre DD Motor ve Harmonik Servo Aktüatör Seçimi

Yüksek Hızlı Hassas Döner Eksenler

Yüksek dönme hızı, hızlı hızlanma ve sık hareket değişimi gerektiren döner eksenlerde DD motor, doğrudan ve duyarlı bir tahrik mimarisi sağlayabilir.

Uygulamalar tarama sistemlerini, denetim platformlarını, yüksek hızlı indeksleme mekanizmalarını ve belirli yarı iletken üretim sistemlerini içerebilir.

Yüksek Torklu Kompakt Döner Eksenler

Döner eksenin kompakt bir genel yapıyı korurken yüksek çıkış torku üretmesi gerektiğinde, harmonik servo aktüatör daha iyi bir çözüm olabilir.

Redüksiyon mekanizması, motorun daha yüksek dönme hızında çalışırken çıkış milinde daha yüksek tork üretmesine olanak tanır. Bu mimari, montaj alanı sınırlı ancak yük torku gereksinimi nispeten yüksek olduğunda özellikle yararlıdır.

Robot Eklemi Uygulamaları

Robot eklemleri genellikle yüksek tork, kompakt boyutlar, konum geri beslemesi, mekanik rijitlik ve kontrollü hareketin birleşimini gerektirir.

Birçok robotik eklem uygulaması için harmonik servo aktüatör, motor, redüktör, enkoder ve diğer bileşenler birlikte paketlenebildiğinden pratik bir entegre mimari sağlar.

DD motorlar; doğrudan tahrik, yüksek hızlı hareket veya belirli dinamik özellikler daha önemli olduğunda ve gerekli eklem torku mekanik redüksiyon olmadan elde edilebildiğinde robot eklemlerinde de kullanılabilir.

Hassas Denetim ve Yarı İletken Ekipmanları

Yarı iletken ve hassas denetim ekipmanları genellikle kontrollü açısal konumlandırmaya ve kararlı hareket performansına sahip kompakt döner mekanizmalar gerektirir.

DD motorlar, doğrudan tahrik ve dinamik yanıtın önemli olduğu yüksek hızlı tarama ve konumlandırma uygulamalarına çok uygundur.

Döner mekanizma daha yüksek çıkış torku gerektirdiğinde veya aktüatörün sınırlı montaj alanında yüksek derecede entegre bir tahrik çözümü sunması gerektiğinde harmonik servo aktüatörler değerlendirilebilir.

Endüstriyel Otomasyonda Küçük Doğrudan Tahrik Motorlarının Uygulamaları

3C Elektronik Üretimi

3C üretim ekipmanları tipik olarak kompakt mekanik yapılar, yüksek üretim hızı ve tekrarlanabilir hareket gerektirir.

Küçük DD motorlar; hızlı ve hassas döner hareket gerektiren elektronik bileşen konumlandırma, döner indeksleme, denetim, montaj ve diğer otomatik mekanizmalarda kullanılabilir.

Doğrudan tahrik mimarisi, aktarım bileşenlerinin azaltılmasına ve kompakt ekipmanın mekanik yapısının basitleştirilmesine yardımcı olabilir.

Yarı İletken Üretim Ekipmanları

Yarı iletken ekipmanları genellikle yüksek hassasiyeti; ekipman boyutu, kararlılık ve hareket kontrolü için sıkı gereksinimlerle birleştirir.

Döner mekanizmalar wafer taşıma, denetim, konumlandırma, optik sistemler ve diğer yarı iletken süreçlerinde bulunabilir.

Küçük bir DD motor, yüksek hızlı döner hareket ve duyarlı konumlandırma gerektiren uygulamalar için kompakt bir doğrudan tahrik çözümü sağlayabilir.

Lazer İşleme Sistemleri

Lazer kesim, lazer kaynak, lazer markalama ve diğer lazer işleme sistemleri; iş parçası konumlandırma, açısal ayarlama, tarama veya koordineli hareket için döner eksenler kullanabilir.

Hızlı açısal hareket ve doğrudan tork kontrolünün önemli olduğu yerlerde DD motor kullanılabilir.

Motor ayrıca kapalı çevrimli bir döner hareket sistemi oluşturmak için enkoder ve hareket kontrolörüyle birleştirilebilir.

Takım Tezgâhları ve Hassas Döner Tablalar

Hassas döner tablalar ve takım tezgâhı döner eksenleri, farklı hız ve yük koşullarında kararlı hareket gerektirir.

DD motorlar; yüksek hızlı yanıtın ve doğrudan tahrikin önemli olduğu döner tablalar, indeksleme mekanizmaları, denetim tablaları ve diğer döner sistemlerde kullanılabilir.

Çok yüksek çıkış torku veya önemli tork çarpımı gerektiren uygulamalarda, dişlili bir aktüatör daha uygun bir mimari sağlayabilir.

Tıbbi ve Optik Ekipmanlar

Tıbbi ve optik ekipmanlar genellikle kompakt ve kontrollü döner mekanizmalar gerektirir.

Örnekler arasında optik konumlandırma, lens ayarı, numune döndürme, denetim platformları ve hassas tarama mekanizmaları bulunur.

Küçük DD motorlar doğrudan döner hareket sağlarken ekipman üreticilerinin motoru, yatağı, enkoderi ve mekanik yapıyı belirli uygulama etrafında optimize etmesine olanak tanır.

Doğru Küçük Boyutlu DD Motor Nasıl Seçilir？

Sürekli ve Tepe Tork Gereksinimlerini Hesaplayın

DD motor seçimindeki ilk adım, yükün gerektirdiği gerçek torku belirlemektir.

Sürekli tork, motorun gerekli yük altında uzun süre çalışıp çalışamayacağını belirlerken tepe tork; hızlanma, yavaşlama, başlatma, durdurma ve geçici yük koşullarıyla ilişkilidir.

Motor yalnızca tepe torkuna göre seçilmemelidir. Sürekli çalışma noktası ve termal sınırlamalar da dikkate alınmalıdır.

Yük Ataletini Değerlendirin

Yük ataleti, doğrudan tahrik motoru seçimindeki en önemli parametrelerden biridir.

Yüksek ataletli bir yük, hızlanma ve yavaşlama sırasında daha fazla tork gerektirir. Bu durum özellikle döner tablalar, fikstürler, büyük çaplı yükler ve sık sık hız veya yön değiştiren mekanizmalar için önemlidir.

Bu nedenle gerekli hızlanma, yavaşlama, hareket profili ve çevrim süresi yük ataletiyle birlikte değerlendirilmelidir.

Tork-Hız Eğrisini Kontrol Edin

Motor torku ve hızı birbiriyle yakından ilişkilidir.

Mühendisler motoru yalnızca anma torkuna göre seçmek yerine, gerçek çalışma hızındaki tork-hız eğrisini değerlendirmelidir.

Yüksek hızlı uygulamalarda besleme gerilimi, geri EMK, sargı tasarımı, sürücü kapasitesi ve termal sınırlamalar gibi faktörler de dikkate alınmalıdır.

Enkoder ve Konum Geri Besleme Gereksinimlerini Dikkate Alın

Enkoder seçimi, gerekli hareket kontrol performansına dayanmalıdır.

Yüksek çözünürlüklü enkoder daha ayrıntılı konum geri beslemesi sağlar; ancak enkoder çözünürlüğü makinenin nihai konumlandırma doğruluğuyla karıştırılmamalıdır.

Mekanik rijitlik, yatak doğruluğu, termal deformasyon, montaj toleransı, kontrol algoritmaları, titreşim ve yük koşullarının tümü nihai sistem doğruluğunu etkileyebilir.

Termal Yönetimi Dikkate Alın

Kompakt bir DD motorun yüksek sürekli tork üretmesi gerektiğinde termal yönetim özellikle önemli hâle gelir.

Motor'un montaj yapısı, ısı dağıtım yolu, ortam sıcaklığı, çalışma çevrimi ve izin verilen sıcaklık artışının tümü değerlendirilmelidir.

Kompakt ekipmanlarda mühendislerin motor boyutu, tork çıkışı, çalışma hızı ve ısı dağıtma kapasitesi arasında denge kurması gerekebilir.

Kompakt DD Motor Seçiminde Yaygın Hatalar

Motoru Yalnızca Fiziksel Boyuta Göre Seçmek

Daha küçük bir motor, mutlaka bir uygulama için doğru motor değildir.

Torku, hızı, yük ataletini ve çalışma çevrimini göz ardı ederek motoru yalnızca dış çapa veya uzunluğa göre seçmek yetersiz sistem performansına neden olabilir.

Seçim süreci gerçek hareket profili ve yük gereksinimleriyle başlamalıdır.

Yalnızca Tepe Torka Bakmak

Tepe tork genellikle sürekli çalışma performansından ziyade kısa süreli kapasiteyi ifade eder.

Makinenin sürekli çalışması gerekiyorsa, anma sürekli torku ve termal performans tepe torktan daha önemli olabilir.

Bu nedenle hem sürekli hem de dinamik çalışma koşulları analiz edilmelidir.

Yük Ataletini Göz Ardı Etmek

Yük ataleti uygun şekilde değerlendirilmezse, motor yeterli torka sahip görünmesine rağmen gerekli hızlanma veya yavaşlamayı sağlayamayabilir.

Bu, özellikle büyük döner tablalar, fikstürler ve yüksek ataletli yükler için önemlidir.

Enkoder Çözünürlüğünün Makine Doğruluğuna Eşit Olduğunu Varsaymak

Enkoder çözünürlüğü, hareket kontrol sisteminin yalnızca bir parçasıdır.

Yüksek çözünürlüklü enkoder ayrıntılı konum geri beslemesi sağlayabilir; ancak mekanik deformasyon, titreşim, yatak doğruluğu, montaj hataları ve termal etkiler gerçek makine doğruluğunu yine de sınırlayabilir.

Bu nedenle konumlandırma performansı belirlenirken tüm hareket sistemi değerlendirilmelidir.

Komple Hareket Sistemini Dikkate Almadan Motor Seçmek

DD motor bağımsız olarak çalışmaz.

Motor, sürücü, enkoder, kontrolör, yataklar, mekanik yapı ve yük tek bir hareket sistemi olarak birlikte çalışmalıdır.

Bu nedenle motor seçiminde elektriksel uyumluluk, geri besleme gereksinimleri, kontrol protokolü, mekanik montaj, yük özellikleri ve termal koşullar dikkate alınmalıdır.

Küçük Doğrudan Tahrik Motoru Teknolojisinde Gelecek Eğilimler

Endüstriyel otomasyon ekipmanları daha küçük makine mimarilerine, daha yüksek üretim hızlarına ve daha entegre hareket sistemlerine doğru ilerlemeye devam ettikçe, kompakt doğrudan tahrik teknolojisinin giderek daha önemli hâle gelmesi muhtemeldir.

Gelecekteki küçük DD motorlar daha yüksek tork yoğunluğuna, iyileştirilmiş termal performansa, daha yüksek çözünürlüklü geri beslemeye, daha esnek mekanik entegrasyona ve daha fazla sistem entegrasyonuna odaklanabilir.

Gövdesiz tork motorları da kompakt döner tahrik sistemleri oluşturmak için mutlak enkoderler, entegre motor sürücüleri ve gelişmiş hareket kontrolörleriyle giderek daha fazla birleştirilebilir.

Aynı zamanda doğrudan tahrik teknolojisi, harmonik servo aktüatörler gibi dişlili aktüatör teknolojileriyle birlikte varlığını sürdürecektir. DD motorlar ve harmonik aktüatörler, redüksiyon tabanlı aktüatörleri her uygulamada değiştirmek yerine farklı hareket gereksinimlerine hizmet etmeye devam edecektir.

Bu nedenle makine üreticileri için temel husus yalnızca en küçük motoru seçmek değil; motoru, geri besleme sistemini, kontrolörü, yatakları ve mekanik yapıyı komple bir döner hareket sistemi olarak tasarlamaktır.

Küçük Boyutlu DD Motorlar Hakkında SSS

Küçük Boyutlu DD Motor Nedir?

Küçük boyutlu DD motor, geleneksel bir redüksiyon dişli kutusu kullanmadan doğrudan döner yüke bağlanan kompakt bir doğrudan tahrik motorudur.

Özellikle kompakt mekanik yapılar, yüksek hızlı dönme, hızlı dinamik yanıt ve hassas döner hareket kontrolü gerektiren uygulamalar için uygundur.

DD Motor ile Servo Motor Arasındaki Fark Nedir?

DD motor yükü doğrudan tahrik ederken, geleneksel servo motor gerekli çıkış torkunu ve hızı elde etmek için dişli kutusu veya başka bir aktarma mekanizmasıyla birleştirilebilir.

DD motorlar genel olarak yüksek hızlı doğrudan tahrik uygulamaları için daha caziptir; redüksiyon mekanizmalı servo sistemler ise yüksek çıkış torku veya tork çarpımı gerektiğinde daha uygun olabilir.

DD Motor Dişlili Motordan Daha mı Hassastır?

Her zaman değil.

DD motor, aktarım yolundaki dişli kavraması boşluğunu ortadan kaldırır; bu da hassas hareket için yararlı olabilir. Ancak nihai makine doğruluğu aynı zamanda enkodere, yatak sistemine, mekanik rijitliğe, montaj doğruluğuna, kontrol algoritmasına, termal etkilere ve yük koşullarına bağlıdır.

Bu nedenle yalnızca motor tiplerini karşılaştırmak yerine komple hareket sistemi değerlendirilmelidir.

DD Motor ile Harmonik Servo Aktüatör Arasındaki Fark Nedir?

DD motor yükü doğrudan tahrik ederken, harmonik servo aktüatör motor ile çıkış arasında harmonik bir redüksiyon mekanizması kullanır.

DD motorlar genel olarak yüksek hız, doğrudan tork iletimi ve dinamik yanıtı vurgulayan uygulamalar için daha uygundur.

Harmonik servo aktüatörler genel olarak yüksek çıkış torku, yüksek tork yoğunluğu, kompakt redüksiyon ve entegre döner aktüasyon gerektiren uygulamalar için daha uygundur.

Küçük DD Motorlar 3C Üretimi için Uygun mudur?

Evet.

Küçük DD motorlar, kompakt boyutların ve duyarlı döner hareketin önemli olduğu elektronik bileşen konumlandırma, denetim, döner indeksleme, montaj ekipmanları ve diğer 3C otomasyon uygulamalarında kullanılabilir.

Küçük DD Motorlar Yarı İletken Ekipmanlarında Kullanılabilir mi?

Evet.

Küçük DD motorlar, yarı iletken denetimi, konumlandırma, wafer taşıma, optik sistemler, tarama mekanizmaları ve diğer döner hareket uygulamalarında kullanılabilir.

Belirli motor; torka, hıza, yük ataletine, enkoder gereksinimlerine, çevre koşullarına ve komple makine mimarisine göre seçilmelidir.

Gövdesiz Tork Motoru Nedir?

Gövdesiz tork motoru, tipik olarak geleneksel motor muhafazası ve komple mil montajı olmaksızın stator ve rotoru içeren bir motor bileşenidir.

Makine üreticilerinin motoru doğrudan kendi mekanik yapılarına entegre etmesine olanak tanıyarak özelleştirilmiş döner eksenler, robot eklemleri, hassas tablalar ve kompakt otomasyon ekipmanları için uygun olmasını sağlar.

Harmonik Servo Aktüatör Yerine Ne Zaman Küçük DD Motor Seçmeliyim?

Uygulamada yüksek dönme hızı, hızlı hızlanma ve yavaşlama, doğrudan tahrik ve yüksek dinamik yanıt öncelikliyse küçük bir DD motor seçin.

Uygulama daha yüksek çıkış torku, yüksek tork yoğunluğu, redüksiyon kapasitesi ve kompakt entegre aktüatör yapısı gerektiriyorsa harmonik servo aktüatör seçin.

Nihai karar gerçek tork, hız, atalet, doğruluk, çalışma çevrimi ve montaj gereksinimlerine dayanmalıdır.

Doğru Küçük Doğrudan Tahrik Motorunu Nasıl Seçerim?

Gerekli sürekli torku, tepe torku, çalışma hızını, yük ataletini, hızlanmayı, yavaşlamayı ve çalışma çevrimini hesaplayarak başlayın.

Ardından tork-hız eğrisini, enkoder gereksinimlerini, termal koşulları, mekanik montajı, sürücü uyumluluğunu ve genel hareket kontrol mimarisini değerlendirin.

Zorlu uygulamalarda motor, yalnızca motor teknik özelliklerine göre seçilmek yerine komple mekanik ve kontrol sistemiyle birlikte değerlendirilmelidir.

Sonuç

Küçük boyutlu DD motorlar, endüstriyel otomasyonda hassas döner hareket için kompakt ve doğrudan bir yaklaşım sunar.

Geleneksel redüksiyon dişli kutusunu ortadan kaldırarak DD motor, doğrudan tork aktarım yolu sağlayabilir, dişli kavraması boşluğunu önleyebilir ve duyarlı döner hareket sunabilir. Bu özellikler, küçük doğrudan tahrik motorlarını yüksek hızlı denetim, 3C üretimi, yarı iletken ekipmanları, lazer işleme, hassas döner tablalar, optik sistemler ve alan kısıtlamalı diğer otomasyon uygulamaları için cazip hâle getirir.

Ancak doğrudan tahrik her döner eksen için ideal çözüm değildir. Bir uygulama yüksek çıkış torku, yüksek tork yoğunluğu, önemli tork çarpımı veya yüksek derecede entegre bir robot eklemi gerektirdiğinde harmonik servo aktüatör önemli avantajlar sunabilir.

Bu nedenle doğru seçim, yalnızca motor boyutunu veya anma torkunu karşılaştırmak yerine komple hareket gereksinimlerine dayanmalıdır.

Makine üreticileri için temel nokta, tahrik mimarisini uygulamayla eşleştirmektir: doğrudan tahrik, yüksek hız ve dinamik yanıt için DD motorlar; kompakt, yüksek torklu ve yüksek tork yoğunluklu döner hareket için harmonik servo aktüatörler.

Mühendisler torku, hızı, ataleti, enkoder geri beslemesini, mekanik rijitliği, termal performansı ve montaj alanını birlikte değerlendirerek hassasiyet, yanıt verme, kompaktlık ve sistem entegrasyonu arasında doğru dengeyi sağlayan bir döner tahrik mimarisi seçebilirler.
