Yüksek Hassasiyetli Konumlandırma için Harmonik Döner Aktüatör: Konumlandırma Doğruluğunu Gerçekte Ne Belirler?

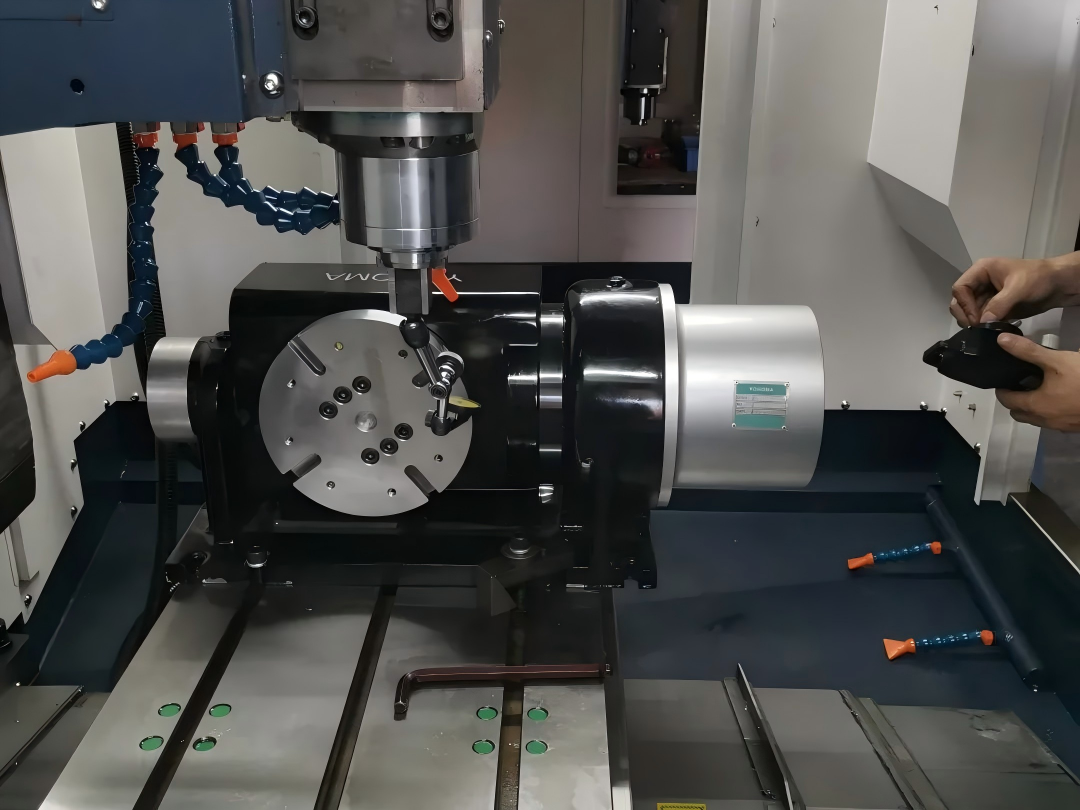

giriiş

Mühendisler yüksek hassasiyetli konumlandırma için harmonik döner aktüatör ararken, ilk soru genellikle basittir: Aktüatör ne kadar hassas?

Ancak konumlandırma doğruluğu yalnızca tek bir özellik ile belirlenemez.

Harmonik döner aktüatör, yüksek hassasiyetli bir harmonik redüktör, yüksek çözünürlüklü bir enkoder ve yüksek performanslı bir servo motor kullanabilir, ancak makinenin nihai konumlandırma sonucu yine de bu bileşenlerin birlikte nasıl çalıştığına bağlıdır. Redüktör iletim hatası, boşluk, burulma sertliği, enkoder geri beslemesi, yatak desteği, yük ataleti, kontrol parametreleri ve dış etkenler, yükün nihai konumunu etkileyebilir.

Bu durum, özellikle yarı iletken ekipmanları, hassas otomasyon, robot eklemleri, optik hizalama sistemleri, CNC döner eksenleri, lazer işleme ekipmanları ve otomatik muayene makineleri gibi uygulamalarda büyük önem taşır. Bu uygulamalarda, soru sadece aktüatörün komut edilen bir açıya dönebilmesi değil, asıl gereklilik, yükün gerçek çalışma koşulları altında gerekli konuma tekrar tekrar ulaşabilmesidir.

Bu nedenle, yüksek hassasiyetli konumlandırma için harmonik döner aktüatör seçimi, bireysel ürün özelliklerinin karşılaştırılmasından ziyade, sistem düzeyinde bir mühendislik kararı olarak ele alınmalıdır.

Bu makale, konumlandırma doğruluğunu gerçekten neyin belirlediğini, bazı makinelerin kurulumdan sonra neden doğruluklarını kaybettiğini ve mühendislerin gerçek konumlandırma gereksinimlerine uygun bir harmonik döner aktüatör platformunu nasıl seçebileceklerini açıklamaktadır.

Yüksek Hassasiyetli Konumlandırma, Düşük Boşluktan Daha Fazlasıdır

Harmonik iletim teknolojisi, yüksek redüksiyon oranları, kompakt boyutlar ve son derece düşük boşluk payı sağlayabildiği için hassas döner hareket uygulamalarında yaygın olarak kullanılmaktadır.

Ancak öncelikle yaygın bir yanılgının açıklığa kavuşturulması gerekiyor.

Bir harmonik redüktörün otomatik olarak sıfır boşluğa sahip olduğu şeklinde tanımlanmamalıdır.

Mühendislik uygulamalarında, harmonik redüktörler neredeyse sıfır boşluklu veya son derece düşük boşluklu olarak daha iyi tanımlanır. Üretim toleransları, montaj koşulları, elastik deformasyon ve çalışma yükü, gerçek iletim davranışını etkileyebilir. Bazı tedarikçiler "sıfır boşluk" terimini pazarlama açıklaması olarak kullanır, ancak bu, çıkış sisteminin her çalışma koşulu altında matematiksel olarak sıfır konumlandırma sapmasına sahip olduğu anlamına gelmemelidir.

Daha da önemlisi, bir redüktörde ölçülebilir mekanik boşluk olmasa bile, komple döner sistemde konumlandırma hatası meydana gelebilir.

Örneğin, aktüatör, motor tarafındaki enkoder'e göre doğru teorik çıkış açısına ulaşabilirken, gerçek yük pozisyonu burulma deformasyonu, yatak sapması veya yapısal esneklikten etkilenebilir. Bu, bir makinenin mükemmel redüktör özelliklerine sahip olmasına rağmen, uç efektörde konumlandırma hataları üretebileceği anlamına gelir.

Bu nedenle, yüksek hassasiyetli konumlandırma için harmonik döner aktüatörü değerlendiren mühendislerin, boşluğun ötesine bakıp tüm hareket zincirini anlamaları gerekir.

Konumlandırma Doğruluğu, Komuta Konumu ile Gerçek Konum Arasındaki Farkla Başlar

Hassas döner aktüatörün temel amacı, komut edilen konum ile gerçek çıkış konumu arasındaki farkı azaltmaktır.

Basit bir sistemde, kontrolör hareket komutu gönderir, servo sürücü motor torku üretir, motor döner, harmonik iletim hızı düşürür ve çıkış torkunu artırır ve son çıkış yapısı yükü hareket ettirir.

Her aşamada hata oluşabilir.

Motor enkoderi dönüşü doğru bir şekilde ölçebilir, ancak şanzıman elastik deformasyona uğrayabilir. Redüktör çok düşük boşluğa sahip olabilir, ancak çıkış yatağı eksantrik bir yük altında sapabilir. Aktüatörün kendisi mükemmel tekrarlı konumlandırma performansına sahip olabilir, ancak dış mekanik yapısı titreşebilir veya bükülebilir.

Sonuç olarak, yüksek hassasiyetli konumlandırma genellikle iletim doğruluğu, boşluk özellikleri, burulma sertliği, enkoder çözünürlüğü ve doğruluğu, kontrol döngüsü performansı, yatak desteği, yük koşulları ve mekanik montaj kalitesi dahil olmak üzere çeşitli faktörlerin birleşik performansına bağlıdır.

Bu nedenle aynı harmonik döner aktüatörü kullanan iki makine farklı konumlandırma sonuçları elde edebilir.

Aktüatör, konumlandırma sisteminin bir parçasıdır, ancak makine yapısı, aktüatörün teorik performansının ne kadarının uygulamaya aktarılabileceğini belirler.

Harmonik Redüktörün Doğruluğu Neden Hala Önemli?

Konumlandırma doğruluğu sistem düzeyinde bir sonuç olsa da, harmonik redüktör hassas döner aktüatörlerdeki en önemli mekanik bileşenlerden biri olmaya devam etmektedir.

Geri tepme, iletim doğruluğunun yalnızca bir parçasıdır.

Redüktör, motor hareketinin çıkışa nasıl iletileceğini belirler.

Yüksek kaliteli bir harmonik aktarım, yön değiştirme sırasında oluşabilecek mekanik boşluğu azaltırken, yüksek bir küçültme oranına sahip kompakt bir yapı sağlamaya yardımcı olabilir. Bu, özellikle tekrarlanan indeksleme, kısa açılı hareket, çift yönlü konumlandırma ve sık dur-kalk hareketlerini içeren uygulamalarda değerlidir.

Ancak mühendisler çeşitli farklı kavramlar arasında ayrım yapmalıdır.

Geri tepme, dönüş yönü değiştiğinde ortaya çıkan mekanik hareket kaybını tanımlar. Konumlandırma doğruluğu, çıkışın komut edilen konuma ne kadar yakın bir şekilde ulaştığını açıklar. Tekrarlı konumlandırma doğruluğu, sistemin tekrarlanan döngülerde aynı konuma ne kadar tutarlı bir şekilde dönebildiğini açıklar.

Bu özellikler birbiriyle ilişkilidir, ancak özdeş değildir.

Bir sistem, sürekli olarak neredeyse aynı konumda durduğu için mükemmel tekrarlı konumlandırma doğruluğuna sahip olabilir; ancak mutlak konumlandırma doğruluğu, iletim hatası veya enkoder sapması nedeniyle etkilenebilir. Benzer şekilde, bir redüktör son derece düşük boşluğa sahip olabilirken, makine elastik deformasyon nedeniyle değişen yükler altında yine de konum sapması yaşayabilir.

Bu nedenle, son derece tutarlı çift yönlü konumlandırma gerektiren uygulamalar için mühendisler, tek bir "sıfır boşluk" iddiasına odaklanmak yerine, iletim davranışının tamamını göz önünde bulundurmalıdır.

Burulma sertliği, boşluk payı kadar önemli olabilir.

Mekanik deformasyon nihai pozisyonu neden etkiler?

Birçok yüksek yük altındaki hassas uygulamada, en büyük konumlandırma problemi geleneksel mekanik boşluktan kaynaklanmaz.

Bu, deformasyondan kaynaklanıyor.

Döner bir sisteme tork uygulandığında, motor mili, redüktör bileşenleri, çıkış yapısı ve makine gövdesi elastik deformasyona uğrayabilir. Sistem yeterince rijit değilse, komut edilen konum ile gerçek yük konumu geçici olarak farklılık gösterebilir.

Bu durum, özellikle uygulama hızlı ivmelenme, sık yön değiştirme veya yük torkunda büyük varyasyonlar içerdiğinde önem kazanır.

Değişen bir yük taşıyan robotik bir kolu düşünün. Aktüatör, iki farklı yük altında aynı konum komutunu alabilir, ancak eklemin mekanik deformasyonu farklı olabilir. Sonuç olarak, kontrol sistemi normal çalışıyor olsa bile, gerçek çıkış konumu değişebilir.

Aynı sorun yarı iletken ekipmanlarında, hassas taşıma sistemlerinde ve büyük optik konumlandırma platformlarında da ortaya çıkabilir. Aktüatör yüksüz durumda mükemmel performans gösterebilir, ancak gerçek çalışma doğruluğu, tüm yapının yük altında nasıl tepki verdiğine bağlıdır.

Bu nedenle, burulma rijitliği, yüksek hassasiyetli konumlandırmada kullanılan harmonik döner aktüatör için önemli bir seçim parametresidir.

Daha yüksek rijitlik, tork altında açısal deformasyonu azaltmaya yardımcı olarak, aktüatör çıkış pozisyonu ile gerçek yük pozisyonu arasındaki ilişkiyi iyileştirir.

Bu nedenle yüksek hassasiyetli konumlandırma asla sadece yüksüz koşullar altında değerlendirilmemelidir.

Kodlayıcı Geri Beslemesi, Kontrol Sisteminin Gerçekte Ne Görebileceğini Belirler

Motor Tarafı Enkoderi ile Çıkış Tarafı Geri Beslemesi Karşılaştırması

Bir servo sistemi, tespit edemediği bir hatayı doğru bir şekilde düzeltemez.

Bu nedenle kodlayıcı, hassas konumlandırmada merkezi bir rol oynar.

Kodlayıcı, mekanik hareketi, kontrolörün konum döngüsünü kapatmak için kullandığı geri bildirim bilgisine dönüştürür. Bununla birlikte, kodlayıcının konumu genellikle çözünürlüğü kadar önemlidir.

Motor tarafındaki bir enkoder, motorun konumunu ölçer. Ardından kontrol ünitesi, azaltma oranına bağlı olarak teorik çıkış konumunu hesaplar.

Bu yaklaşım, özellikle iletim sistemi yeterince sağlam olduğunda ve konumlandırma gereksinimleri orta düzeyde olduğunda, birçok uygulama için etkili bir şekilde işe yarar.

Ancak, iletim sisteminde elastik deformasyon, son derece düşük ancak sıfır olmayan boşluk, yapısal uyum veya yük bozulması gibi durumlarda gerçek çıkış pozisyonu teorik pozisyondan farklılık gösterebilir.

Daha yüksek performanslı uygulamalar için, çıkış tarafı geri beslemesi veya çift kodlayıcı mimarisi ek avantajlar sağlayabilir.

Çift kodlayıcılar geri bildirim kalitesini nasıl iyileştirir?

Çift kodlayıcılı bir sistem, bir kodlayıcıyı motor tarafı geri beslemesi için, diğerini ise gerçek çıkış konumunu izlemek için kullanabilir. Bu iki geri besleme sinyali arasındaki fark, iletim deformasyonu ve mekanik uyumluluk hakkında faydalı bilgiler sağlayabilir.

Bu özellik, özellikle değişen yükler ve dinamik hareket altında çalışan robot eklem motorları için son derece değerlidir.

Çift kodlayıcı sisteminin her mekanik hatayı sihirli bir şekilde ortadan kaldırmadığını belirtmek önemlidir. Bunun yerine, kontrol sistemine motor ve çıkış arasında gerçekte neler olup bittiği hakkında daha iyi bilgi sağlar.

Yüksek hassasiyetli konumlandırma için harmonik döner aktüatörlerde, en yüksek enkoder çözünürlüğünü seçmek yerine, uygulamaya uygun enkoder mimarisi seçilmelidir.

Yüksek kodlayıcı çözünürlüğü, otomatik olarak yüksek konumlandırma doğruluğu anlamına gelmez.

Çözünürlük, Doğrulukla Aynı Şey Değildir

Aktüatör seçimi sırasında enkoder özellikleri bazen yanlış anlaşılmaktadır.

Yüksek çözünürlüklü bir enkoder, bir devri çok sayıda ölçüm artımına bölebilir. Bu, kontrol cihazının konumdaki küçük değişiklikleri algılama yeteneğini geliştirir.

Ancak çözünürlük, doğrulukla aynı şey değildir.

Bir kodlayıcı teorik olarak son derece hassas konum artışları sağlayabilirken, mekanik sistemin tamamı yine de kurulum eksantrikliği, sıcaklık değişimi, manyetik girişim, yapısal deformasyon veya iletim hatası nedeniyle konumlandırma hatası yaşayabilir.

Bu nedenle mühendisler, kodlayıcı doğruluğu, tekrarlanabilirlik, çevresel kararlılık, kurulum yöntemi ve kontrol sistemi uyumluluğu gibi çeşitli özellikleri birlikte değerlendirmelidir.

Robot eklemlerinde ve endüstriyel otomasyon ekipmanlarında, nihai konumlandırma performansı, gerçek çalışma sırasında geri bildirim bilgilerinin güvenilirliğinin korunmasına bağlıdır.

Dengesiz bir mekanik ortamda kurulu yüksek çözünürlüklü bir enkoder, daha istikrarlı bir sisteme entegre edilmiş biraz daha düşük çözünürlüklü bir enkoderden daha iyi makine performansı sağlamayabilir.

Mühendislik hedefi, teknik özellikler sayfasında en büyük sayıya sahip enkoderi seçmek değildir. Hedef, gerekli hareket görevi için güvenilir bilgi sağlayan bir geri besleme sistemi seçmektir.

Tekrarlanabilir konumlandırma doğruluğu ve mutlak konumlandırma doğruluğu karıştırılmamalıdır.

Farklı uygulamalar farklı doğruluk öncelikleri gerektirir.

Bu ayrım, özellikle döner aktüatör seçimi yapılırken büyük önem taşır.

Tekrarlı konumlandırma doğruluğu, aktüatörün tekrarlanan hareketlerden sonra aynı konuma ne kadar tutarlı bir şekilde dönebildiğini tanımlar. Bu, aynı hareket döngüsünün binlerce veya milyonlarca kez tekrarlandığı otomatik üretim ekipmanlarında son derece önemlidir.

Mutlak konumlandırma doğruluğu, gerçek çıkış konumunun komut edilen hedefe ne kadar yakın olduğunu açıklar.

Otomatik bir montaj makinesi, aynı indeksleme işlemini sürekli olarak gerçekleştirdiği için olağanüstü tekrarlanabilirlik gerektirebilir. Optik bir kalibrasyon sistemi ise, her komut edilen açının gerçek fiziksel açıya yakından karşılık gelmesi gerektiğinden, mutlak konumlandırma doğruluğuna daha fazla önem verebilir.

Bu nedenle, yüksek hassasiyetli konumlandırma için harmonik döner aktüatör, uygulamanın baskın hata gereksinimine göre seçilmelidir.

Makine tekrar tekrar birkaç sabit konuma geri dönüyorsa, tekrarlanabilirlik birincil endişe kaynağı olabilir. Makine birden fazla programlanmış açıyı takip ediyorsa veya hassas tarama yapıyorsa, mutlak doğruluk ve kalibrasyon performansı daha önemli hale gelebilir.

Bu farkı anlamak, gereksiz aşırı özellik belirlemeyi önleyebilir ve mühendislerin daha uygun maliyetli bir aktüatör çözümü seçmelerine yardımcı olabilir.

Yük Ataleti Gerçek Konumlandırma Performansını Değiştirebilir

Aktüatör Seçimi İçin Sadece Tork Yeterli Değildir

Küçük bir yükle mükemmel şekilde çalışan bir aktüatör, büyük bir dönen yapıya bağlandığında çok farklı davranabilir.

Yük ataleti, ivmeyi, yavaşlamayı ve kontrol stabilitesini doğrudan etkiler.

Yük ataleti, aktüatörün tasarlanmış çalışma aralığına göre çok büyükse, hızlı hareket aşırı salınıma, titreşime ve daha uzun yerleşme süresine neden olabilir. Aktüatör sonunda komut edilen konuma ulaşabilir, ancak dengeye ulaşmak için gereken süre yüksek hızlı üretim için kabul edilemez hale gelebilir.

Bu durum özellikle yarı iletken ekipmanları, CNC indeksleme mekanizmaları, robot kolları ve otomatik denetim platformları için geçerlidir.

Bu nedenle, harmonik döner aktüatör, gerçek yük ataleti, ağırlık merkezi ve gerekli ivme profili ile birlikte değerlendirilmelidir.

En iyi aktüatör, mutlaka en yüksek tork değerine sahip olan değildir.

Aşırı büyük bir aktüatör ağırlığı ve maliyeti artırabilirken, yalnızca nominal torka göre seçilen bir aktüatör istenen dinamik tepkiyi sağlamayabilir.

Yüksek hassasiyetli konumlandırma için mühendisler, çıkış torku, yük ataleti, ivme gereksinimleri ve gerekli yerleşme süresi arasındaki tüm ilişkiyi değerlendirmelidir.

Yatak desteği ve dış yükler doğruluğu etkileyebilir.

Bir anı tersine çevirmek neden önemlidir?

Çıkış yatak sistemi, aktüatör performansını makine performansına dönüştürmede önemli bir rol oynar.

Motor ve harmonik iletim mükemmel dönme kontrolü sağlasa bile, dış radyal yükler, eksenel yükler ve devrilme momentleri mekanik sapmaya neden olabilir.

Bu durum, yükün aktüatör merkez hattından uzakta monte edildiği durumlarda özellikle önemlidir.

Uzun bir robotik bağlantı, büyük bir fikstür veya eksantrik bir iş parçası önemli devrilme momentleri oluşturabilir. Destekleyici yapı yeterince rijit değilse, yük altında çıkış açısı hafifçe değişebilir.

Ağır bağlantı elemanları veya büyük dış yükler içeren uygulamalar için mühendisler, yalnızca çıkış torkunu değil, aynı zamanda aktüatörün gerekli mekanik yükleri taşıma yeteneğini de değerlendirmelidir.

Seçim sürecinde, gerçek montaj yapısı, yük ağırlık merkezi ve beklenen çalışma kuvvetleri dikkate alınmalıdır.

Bu nedenle, hafif bir optik platform için seçilen bir aktüatör, gereken tork benzer görünse bile, ağır bir robotik eklem için uygun olmayabilir.

Sadece tork değeri, mekanik gereksinimin tamamını açıklamaz.

Kontrol ayarı, mekanik performansın ne kadar iyi kullanıldığını belirler.

Mekanik Hassasiyet ve Servo Performansı Birlikte Çalışmalıdır

Mekanik hassasiyet potansiyel yaratır. Kontrol ayarı ise bu potansiyelin ne kadar etkili kullanıldığını belirler.

Harmonik döner aktüatör yüksek sertliğe, mükemmel geri beslemeye ve hassas bir iletim sistemine sahip olabilir, ancak kötü servo ayarı yine de aşırı sapmaya, salınıma veya yavaş yerleşmeye neden olabilir.

Yüksek hassasiyetli konumlandırma için, kontrol sisteminin tepki hızı ve kararlılık arasında bir denge kurması gerekir.

Kontrol döngüsü kazancını artırmak bazı koşullarda tepkiyi iyileştirebilir, ancak aşırı kazanç titreşime neden olabilir. Yoğun filtreleme kararlılığı artırabilir, ancak dinamik tepkiyi azaltabilir.

En uygun çözüm, uygulamanın mekanik özelliklerine bağlıdır.

Örneğin, hafif bir robotik eklem, yüksek ataletli bir yarı iletken taşıma ekseninden farklı kontrol parametreleri gerektirebilir. Esnek bir makine yapısı, son derece rijit bir hassas konumlandırma platformundan farklı bir kontrol stratejisine ihtiyaç duyabilir.

Bu da entegre aktüatör platformlarının giderek daha önemli hale gelmesinin bir başka nedenidir.

Motor, şanzıman, enkoder ve tahrik sistemi koordineli bir çözüm olarak tasarlandığında, mühendisler bağımsız bileşenler arasında gereken uyumluluk testlerinin miktarını azaltabilirler.

Kurulum yapısı, ödediğiniz paranın karşılığını fazlasıyla almanızı engelleyebilir.

Aktüatör, Hassas Sistemin Sadece Bir Parçasıdır

En sık karşılaşılan mühendislik sorunlarından biri, yüksek hassasiyetli bir aktüatöre yatırım yapıldıktan sonra dış mekanik tasarım nedeniyle performansının kaybedilmesidir.

Aktüatör ince bir montaj plakasına monte edilebilir. Yük, esnek bir braketle desteklenebilir. Bağlantı yüzeyleri yeterince düz olmayabilir. Kablo yönlendirmesi, hareketli yapıya dış kuvvetler uygulayabilir.

Bu durumlarda, aktüatör özelliklerini iyileştirmek asıl sorunu çözmeyebilir.

Konumlandırma hatası artık esas olarak aktüatörden kaynaklanmıyor.

Bu, makineden geliyor.

Bu nedenle, yüksek hassasiyetli konumlandırma, aktüatör çıkışından nihai çalışma noktasına kadar değerlendirilmelidir. Mühendisler, montaj arayüzlerinin rijitliğini, bağlantı bileşenlerinin geometrisini ve aktüatör ile nihai yük arasındaki mesafeyi dikkate almalıdır.

Kompakt ve yüksek düzeyde entegre bir aktüatör, hareket zincirindeki ayrı mekanik arayüzlerin sayısını azaltarak bu sorunu basitleştirmeye yardımcı olabilir.

Entegre Harmonik Döner Aktüatörler Hassas Sistem Tasarımını Neden Basitleştirebilir?

Arayüz sayısını azaltmak, entegrasyon karmaşıklığını azaltabilir.

Geleneksel döner sistemler genellikle ayrı bir servo motor, harmonik redüktör, kaplin, enkoder ve harici tahrik bileşenlerini bir araya getirir.

Bu mimari esneklik sağlayabilir, ancak her ek mekanik ve elektrik arayüzü ek entegrasyon çalışması gerektirir.

Hizalama kontrol edilmelidir. Bağlantı elemanları seçilmelidir. Geri besleme sistemleri bağlanmalıdır. Kablolar döşenmelidir. İletişim yapılandırılmalıdır.

Yüksek hassasiyetli konumlandırma için, bu entegrasyon adımları nihai sistem sonucunu etkileyebilir.

Entegre harmonik döner aktüatör, temel döner hareket bileşenlerini daha kompakt bir platformda birleştirerek sistem entegrasyonunun karmaşıklığını azaltmaya yardımcı olur.

Bu durum, ekipman üreticileri için çeşitli avantajlar sağlayabilir.

Genel mekanik mimari daha kompakt hale getirilebilir. Bileşen arayüzlerinin sayısı azaltılabilir. Elektriksel entegrasyon basitleştirilebilir. Aktüatörün robot eklemine veya hassas otomasyon sistemine kurulumu kolaylaştırılabilir.

Bu, entegre aktüatör teknolojisinin yeni robot mimarilerinde ve kompakt otomasyon ekipmanlarında giderek daha fazla kullanılmasının nedenlerinden biridir.

HONPINE'de, farklı uygulama gereksinimleri için farklı entegre aktüatör platformları tasarlanmaktadır. Bu sayede mühendisler, her robot veya otomasyon projesini aynı şekilde ele almak yerine, tork, entegrasyon seviyesi, iletişim mimarisi, içi boş şaft gereksinimleri ve mekanik kurulum koşulları gibi faktörlere dayalı çözümler seçebilirler.

İçi boş şaft tasarımı, mekanik ambalajlamadan daha fazlasını iyileştirebilir.

Dahili Kablo Yönlendirmesi Kompakt Makine Tasarımını Destekler

Mühendisler içi boş harmonik döner aktüatör ararken genellikle kablo yönlendirmesine odaklanırlar.

Bu kesinlikle önemli bir avantaj.

Güç kabloları, kodlayıcı kabloları, iletişim hatları, pnömatik hatlar veya diğer bileşenler, dönen yapının dışından dolaştırılmak yerine, aktüatörün merkezinden geçebilir.

Ancak mühendislik değeri, daha temiz bir görünümün ötesine de uzanabilir.

Harici kablo yönlendirmesi, robot hareketini etkileyebilir, ek bükülme gerilimi oluşturabilir ve sürekli dönüş sırasında kablo yönetimi sorunlarına yol açabilir.

İçi boş şaft mimarisi, daha kompakt bir döner sistem oluşturmaya ve çevredeki mekanik tasarımın karmaşıklığını azaltmaya yardımcı olabilir.

Robot eklemlerinde bu özellikle değerli olabilir çünkü eklem sayısı arttıkça kablo yönlendirmesi genellikle daha zor hale gelir.

Yüksek hassasiyetli konumlandırma ekipmanlarında, dahili yönlendirme, genel makine yapısını basitleştirmeye ve dönme ekseni çevresindeki dış müdahaleleri azaltmaya da yardımcı olabilir.

Yüksek Hassasiyetli Konumlandırma İçin Harmonik Döner Aktüatör Nasıl Seçilir?

Ürün kataloğundan değil, başvuru formundan başlayın.

Seçim süreci, aktüatör kataloğundan ziyade başvuru formuyla başlamalıdır.

Öncelikle, gerçek konumlandırma gereksinimini tanımlayın. Uygulamanın esas olarak mutlak konumlandırma doğruluğu, tekrarlanabilir konumlandırma doğruluğu, yerleşme süresi veya yörünge kararlılığı ile ilgili olup olmadığını belirleyin.

Ardından mekanik yükü değerlendirin. Bu, yalnızca gerekli torku değil, aynı zamanda yük ataletini, radyal yükü, eksenel yükü ve devrilme momentini de içermelidir.

Ardından, hareket profilini ele alalım. Sık kısa açılı konumlandırma, sürekli dönüş, yüksek hızlı indeksleme ve hızlı çift yönlü hareket, çok farklı gereksinimler yaratabilir.

Geri besleme mimarisi daha sonra gerekli performans seviyesine uygun hale getirilmelidir. Birçok uygulama için motor tarafı enkoderi yeterli olabilirken, yük deformasyonu ve iletim uyumluluğunun önemli bir etkisi olduğu durumlarda çıkış geri beslemesi veya çift enkoder mimarisi avantajlar sağlayabilir.

Son olarak, makinenin tüm yapısını değerlendirin.

Aktüatör, tek başına bir bileşen olarak seçilmemelidir. Montajı, yük bağlantısı ve çevresindeki mekanik yapı, konumlandırma sisteminin bir parçasıdır.

Bu çözüm odaklı yaklaşım, genellikle sadece maksimum torku, azaltma oranını veya kodlayıcı bit sayısını karşılaştırmaktan daha etkilidir.

Yüksek Hassasiyetli Harmonik Döner Aktüatörlerin Tipik Uygulamaları

Farklı uygulamalar farklı çözümler gerektirir.

Yüksek hassasiyetli konumlandırma için harmonik döner aktüatör birçok ekipman türünde kullanılabilir, ancak mühendislik gereksinimleri uygulamadan uygulamaya değişir.

Yarı iletken ekipmanlarında, odak noktası kompakt kurulum, sorunsuz düşük hızlı hareket ve gofret taşıma, inceleme veya hassas işleme için yüksek tekrarlanabilirlik özelliğine sahip konumlandırma olabilir.

Endüstriyel otomasyon ekipmanlarında, sürekli üretim sırasında güvenilir tekrarlı indeksleme temel gereksinim olabilir.

Robot eklemlerinde, aktüatörün tork yoğunluğu, kompakt boyutlar, geri besleme yeteneği ve dinamik tepki arasında denge kurması gerekebilir.

Optik hizalama sistemlerinde, düşük hızda düzgünlük ve hassas açısal kontrol özellikle önemli olabilir.

CNC ve lazer işleme ekipmanlarında, konumlandırma performansı, makine rijitliği, titreşim ve proses gereksinimleriyle birlikte değerlendirilmelidir.

Bu nedenle tek bir "en iyi" harmonik döner aktüatör yoktur.

Doğru çözüm, makinenin aslında neyi başarması gerektiğine bağlıdır.

Bileşen Seçiminden Hareket Sistemi Tasarımına Kadar

Her Uygulama İçin Doğru Aktüatör Mimarisini Seçmek

Hassas otomasyon pazarı, giderek basit bileşen tabanlı düşünce biçiminden uzaklaşıyor.

Mühendisler, öngörülebilir sistem performansı sağlarken geliştirme süresini kısaltan hareket çözümlerine giderek daha fazla ihtiyaç duyuyor.

Hassas bir makine için sorulması gereken tek soru, "Hangi harmonik redüktör en yüksek özelliklere sahiptir?" olmamalıdır.

Daha faydalı bir soru şu olabilir: "Hangi aktüatör mimarisi, makinenin tamamının gerekli konumlandırma performansını elde etmesini sağlar?"

Bu değişim özellikle robot üreticileri için büyük önem taşıyor.

Modern robot tasarımları, hassasiyet ile tork yoğunluğu, ağırlık, kablo yönlendirmesi, iletişim, algılama ve üretilebilirlik arasında bir denge kurmalıdır. Bireysel bileşenlerin ayrı ayrı seçilmesi, geliştirme karmaşıklığını artırabilir ve ek entegrasyon riskleri yaratabilir.

Harmonik mafsal modülleri, planet mafsal modülleri ve diğer robot mafsal motor platformlarını içeren entegre çözümler, üreticilerin farklı mafsalların gereksinimlerine göre farklı tahrik mimarileri seçmelerine olanak tanır.

Yüksek hassasiyetli bir robot bileği, yüksek torklu bir taban eklemiyle aynı aktüatör mimarisine ihtiyaç duymayabilir. Kompakt, özel amaçlı bir robotun gereksinimleri, büyük bir endüstriyel manipülatörden tamamen farklı olabilir.

Bu nedenle hassas hareket tasarımı alanının geleceği, her uygulama için tek bir teknoloji seçmekle ilgili değildir.

Burada önemli olan, gerçek mekanik problem için doğru bağlantı ve aktüatör mimarisini seçmektir.

Çözüm

Yüksek hassasiyetli konumlandırma için kullanılan harmonik döner aktüatörler asla tek bir özellik üzerinden değerlendirilmemelidir.

Düşük boşluk önemlidir, ancak harmonik redüktörler gerçekçi olarak tüm çalışma koşullarında mutlak sıfır boşluk yerine, sıfıra yakın veya son derece düşük boşluk sağlayan cihazlar olarak tanımlanmalıdır. Konumlandırma doğruluğu ayrıca iletim hatası, burulma sertliği, enkoder geri beslemesi, yatak desteği, yük ataleti, kontrol ayarı ve aktüatörü çevreleyen mekanik yapıdan da etkilenir.

Dolayısıyla en iyi çözüm dengeli bir çözümdür.

Bazı uygulamalar için, motor tarafı geri beslemeli yüksek tekrarlanabilirlik özelliğine sahip harmonik döner aktüatör yeterli olabilir. Daha zorlu robotik veya hassas otomasyon sistemleri için, çıkış tarafı geri beslemesi veya çift enkoder mimarisi, gerçek yük pozisyonunun daha iyi kontrolünü sağlayabilir. Kompakt makineler için, entegre ve içi boş şaftlı aktüatör tasarımları, mekanik ve elektriksel entegrasyonu daha da basitleştirebilir.

HONPINE'de amaç, sadece etkileyici bireysel özelliklere sahip harmonik döner aktüatör sağlamak değil. Daha önemli hedef, ekipman üreticilerinin makinelerinin gerçek konumlandırma, yük, entegrasyon ve kontrol gereksinimlerine uygun bir aktüatör mimarisi seçmelerine yardımcı olmaktır.

Çünkü yüksek hassasiyetli hareketlerde, aktüatör tek başına performansı belirlemez.

Sistemin tamamı öyle.
